MANUAL DE USUARIO HRK186AA HAIER

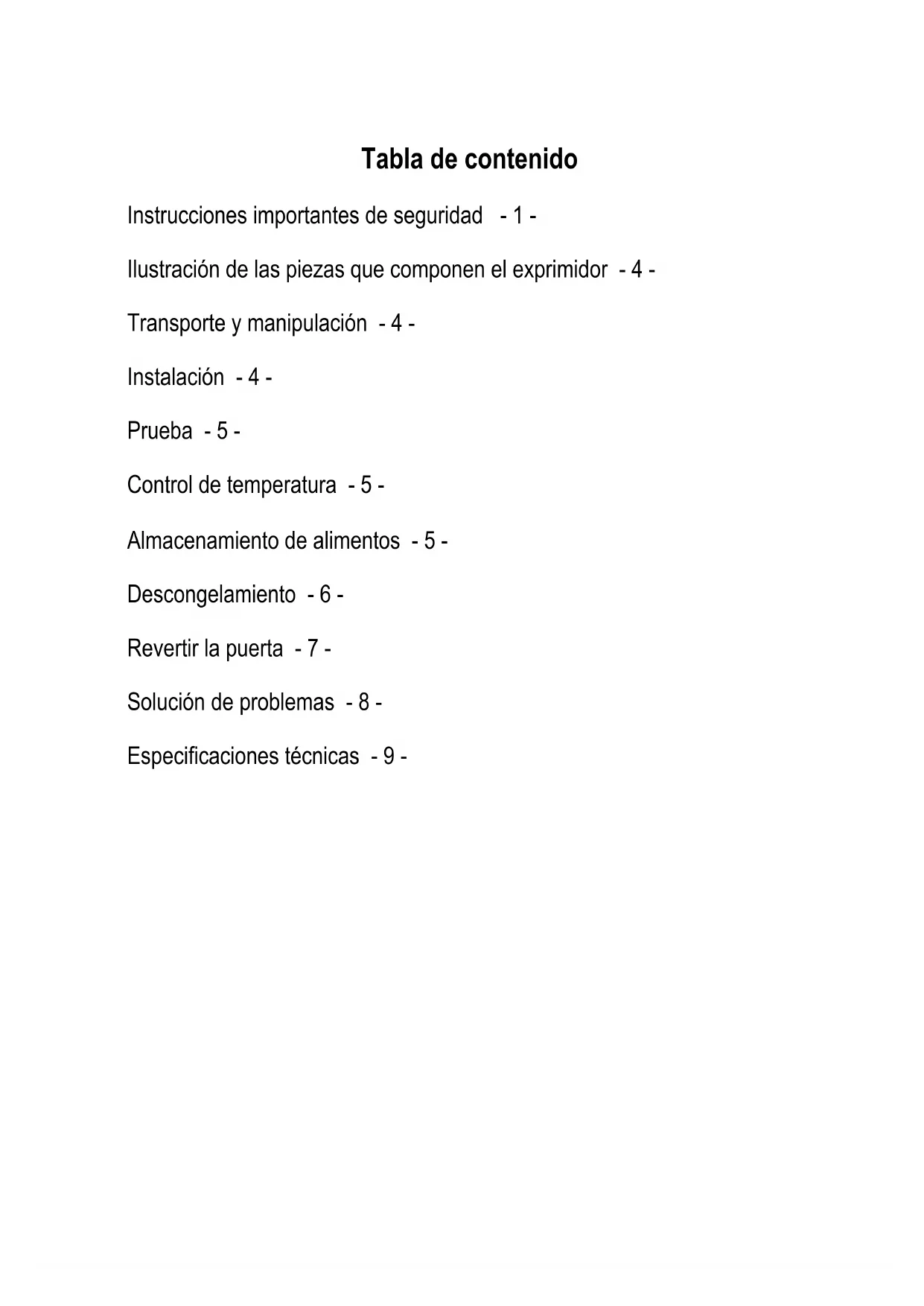

Refrigerador HRK-186AA HRK-186AAB HRK-186AASTabla de contenido Instrucciones importantes de seguridad - 1 - Ilustración de las piezas que componen el exprimidor - 4 - Transporte y manipulación - 4 - Instalación - 4 - Prueba - 5 - Control de temperatura - 5 - Almacenamiento de alimentos - 5 - Descongelamiento - 6 - Revertir la puerta - 7 - Solución de problemas - 8 - Especicaciones técnicas - 9 -Este producto es solo para uso doméstico! Lea atentamente estas instrucciones antes del primer uso de este producto y guarde este manual para su referencia en el futuro.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. Este aparato puede ser utilizado por niños de 8 años o más y las

personas con una discapacidad física, sensorial o mental o falta de experiencia y conocimientos que hayan recibido supervisión o instrucciones relativas al uso del aparato de una manera se- gura y comprendan los riesgos involucrados. Los niños no deben jugar con el aparato. La limpieza y mantenimiento por parte del usuario no deberá ser realizada por niños sin supervisión.

2. Este aparato está diseñado para un uso en entorno doméstico y

similares como: - Cocinas de personal en tiendas, ocinas y otros entornos de trabajo - Granjas y cocinas para clientes de hoteles, moteles y entornos residenciales similares - Entornos de hospedaje en régimen de alojamiento y desayuno. - Aplicaciones de servicios de banquetes y similares privados

3. Advertencia: No utilice ningún dispositivo mecánico, ni ningún

otro aparato, para acelerar el proceso de descongelación, salvo los recomendados por el fabricante.

4. Advertencia: Excepto los elementos recomendados por el fabri-

cante, NO use ningún aparato eléctrico en las unidades. -1-5. Advertencia: Nunca trate de utilizar este aparato para aplicacio- nes o de una manera que no se describa en las instrucciones, de lo contrario se pueden producir riesgos graves.

6. Advertencia: Si el cable de alimentación está dañado, o si el

aparato tiene un mal funcionamiento o se ha dañado de alguna manera, por favor devuelva el aparato al fabricante, su agente de servicio autorizado o por personal cualicado para su revisión, reparación o ajuste con el n de evitar un peligro.

7. ADVERTENCIA: Mantenga las aberturas de ventilación, en el

aparato o en la estructura incorporada, sin obstáculos.

8. ADVERTENCIA: No dañe el circuito frigoríco.

9. ADVERTENCIA: No utilice aparatos eléctricos dentro de los

compartimentos para alimentos del aparato, a menos que sean del tipo recomendado por el fabricante.

10. No utilice el aparato en un ambiente polvoriento o en una atmós-

fera explosiva e inamable (gases inamables, vapores, vapores de disolventes orgánicos, etc.)

11. No guarde dentro del aparato ninguna sustancia explosiva, como

aerosoles que contengan propelentes inamables.

12. No vierta agua directamente en el congelador, lo que puede pro-

vocar la disminución del aislamiento y corrosividad.

13. Inserte el enchufe en una sola toma de corriente con conexión a

tierra. Asegúrese de colocar el tapón hasta el nal en la toma al conectar su aparato. -2-14. Para evitar cualquier daño medioambiental o a la salud humana derivado de un desecho incorrecto, recicle responsablemente para así fomentar la reutilización sostenible de los recursos ma- teriales. Y el desecho solo debe hacerse a través de los puntos de recolección públicos.

15. El aparato debe colocarse sobre un suelo horizontal y mantener

la ventilación libremente. No trate de reemplazar o reparar los componentes por sí mismo, diríjase a la agencia de servicio para obtener ayuda si es necesario.

16. Siempre maneje el aparato evitando cualquier daño.

17. Precaución: No conecte el cable de puesta a tierra a una tubería

18. Queda estrictamente prohibido el almacenamiento de una base

fuerte, ácido fuerte, solvente orgánico y productos corrosivos, junto con los alimentos.

19. Consulte las referencias “Solución de problemas” cuando la uni-

dad presenta algunos problemas. No intente resolver el prob- lema por su cuenta, consulte a un técnico certicado solamente.

20. En cuanto a la información para la instalación, operación, man-

tenimiento y eliminación del dispositivo, consulte las siguientes partes del manual. Este dispositivo fue probado de acuerdo a las nor- mativas actuales y relevantes, como la compatibili- dad electromagnética y directivas de voltaje bajo, y fue fabricado de acuerdo con las últimas normas de seguridad.

-3-ILUSTRACIÓN DE LA ESTRUCTURA

TRANSPORTE Y MANIPULACIÓN

Al transportarlo, sujete la base y levante el frigoríco cuidadosamente con un ángulo inferior a 45 grados. Nunca sostenga la manija de la puerta como soporte. Nunca lo coloque boca abajo ni horizontalmente. Empuje el frigoríco en su fundamento y colóquelo usando sus patas giratorias. INSTALACIÓN Para jar la estabilidad, coloque el aparato sobre una supercie plana y sólida. No se debe colocar sobre ningún tipo de material blando. Escoja un lugar bien ventilado. Un espacio de al menos 5 cm se debe dejar a los lados y 10 cm en la parte trasera del frigoríco. Los espaciadores del gabinete provistos con el aparato deben ser instalados para protegerlo y controlar la distancia desde la pared. Escoja un lugar donde no haya una fuente de calor. Mantenga el frigoríco lejos de la luz solar directa o en la producción de calor del aparato. Escoja un lugar seco y bien ventilado, donde no haya aire corrosivo.

3. Estante de vidrio

4. Cubierta del cajón de vegetales

5. Cajón de frutas y verduras

6. Contenedor de la puerta

Limpie las partes de la nevera con agua tibia y un paño suave o con un detergente neutro y con agua limpia, luego séquelos. Notas: Las partes eléctricas del frigoríco solo pueden ser limpiadas con un paño seco. Gire el mando del termostato a la posición “3” y encienda la electricidad. El compresor y la luz en el interior del frigoríco comienzan a trabajar. Cierre la puerta y espere 30 minutos. Si la temperatura en el compartimiento congelador disminuyó obvia- mente, muestra que el sistema refrigerador funciona bien. Cuando el frigoríco opera durante un período de tiempo, el controlador de temperatura ajusta automáticamente la temperatura si la puerta no es abierta con mucha frecuencia. Si los pasos anteriores tienen éxito, las operaciones de prueba están terminadas. El frigoríco funciona con normalidad.

CONTROL DE TEMPERATURA

La temperatura en el compartimento del frigoríco y en el compartimento congelador está controlada por el controlador de temperatura instalado en el lado derecho del compartimiento del frigoríco. Gire el mando del termostato para regular la temperatura en el interior del frigoríco. Las marcas en el mando no son el número exacto de los grados de temperatura, sino los grados de tem- peratura de “0” a “7”. El primer grado corresponde a una parada forzosa de la refrigeración y el séptimo grado corresponde a la temperatura más baja que el frigoríco puede producir. Gire la perilla de la posición “1” a la posición “7”, la temperatura disminuirá continuamente. Ajuste el mando del termostato a la posición “3-4” para un uso normal. Tenga en cuenta que el aparato ha sido diseñado para funcionar en un rango de temperatura ambiente especíco de 16°C a 38°C. Si se lo deja durante mucho tiempo en un lugar con temperaturas superiores o inferiores al rango indicado, es posible que el aparato no funcione de forma adecuada. Los siguientes factores afectan a las temperaturas internas del frigoríco:

Frecuencia de apertura de la puerta

Cantidad de alimentos almacenados

• Instalación del aparato

ALMACENAMIENTO DE ALIMENTOS

Cómo utilizar el compartimento del frigoríco?

Los huevos tienen que ser puestos en los recipientes para el huevo, las botellas en los contene- dores para botellas, etc.

Las frutas y verduras tienen que ser puestas en el cajón de vegetales.

Los tarros tienen su lugar en las tinas de la puerta del frigoríco.

Otros alimentos perecederos o que pueden soltar hedores en el frigoríco, deben ser embalados por separado. -5-Colocación de los alimentos

No acumule demasiada comida en el frigoríco, ya que generaría una pérdida de frío.

Los alimentos envueltos tienen que ser congelados en papel de aluminio o lámina de celofán o en cajas de plástico herméticamente.

La comida caliente no se puede poner en el frigoríco ni en el congelador hasta que hayan alcanzado la temperatura ambiente, o aumentarán el consumo eléctrico.

Nunca coloque las verduras y frutas en el compartimiento del congelador porque no serán aptas para el consumo, una vez descongeladas.

INSTRUCCIONES GENERALES PARA EL CUIDADO Y

MANTENIMIENTO El frigoríco debe limpiarse una vez al mes. Antes de la limpieza, el enchufe eléctrico debe ser retirado de la fuente de alimentación. Limpie el interior y el exterior del frigoríco con un paño suave y húmedo. Si es demasiado sucio, límpielo con un paño suave con detergente neutro y, a continuación, elimine la humedad con un paño seco. Si el frigoríco permanece inactivo por mucho tiempo, haga lo siguiente:

Desconecte el frigoríco de la fuente de alimentación eléctrica.

Retire todos los alimentos.

Limpie y seque el interior como se indicó en la dirección indicada anteriormente para la limpieza.

Deje las puertas abiertas para evitar olores desagradables mientras que el frigoríco no se utiliza. Limpieza Antes de la limpieza, el enchufe eléctrico debe ser retirado de la fuente de alimentación. Use agua o detergente no abrasivo en un paño suave y quite la humedad con un paño suave y seco. Re- cuerde que debe limpiar el desagüe de descongelación en la parte posterior justo por encima de la cubierta de cristal. Sustitución de la lámpara Si la luz interna ya no funciona, desconecte y vuelva a conectarla a la vez que el dispositivo. Si la luz no funciona todavía, verique si la bombilla está enroscada correctamente. Si a pesar de estas pruebas, no hay luz, hay que cambiar la bombilla. Use una bombilla de 220- 240V~, 10W.

Abra la cubierta de la lámpara (1);

Desenrosque la bombilla defectuosa hacia la izquierda.

Enrosque la bombilla nueva hacia la derecha. -6-Figura 1: Representa la posición de los componentes antes de revertir la puerta Figura 2: Representa la posición de los componentes después de revertir la puerta

Este frigoríco ha sido construido con las bisagras de la puerta a la derecha. Si desea cambiar la dirección de apertura, por favor siga las instrucciones abajo:

1. Retire los cuatro tornillos (1) (2) y quite la tapa superior.

2. Retire los dos tornillos (3) que sostienen la bisagra superior (4) y quite la bisagra superior (4).

3. Levante la puerta y póngala en una supercie acojinada para evitar que se raye.

4. Retire los tres tornillos (5) que sostienen la bisagra inferior (6) y asegúrese de remover la bisagra

6. Retire el perno (7) e invierta la dirección de la bisagra inferior (6). Instale la bisagra inferior. (6) en el

lado izquierdo con tres tornillos (7).

7. Inserte el perro (7) en la bisagra inferior (5).

8. Remueva el perno de la bisagra (9) que está en la parte inferior de la puerta. En el otro lado de la

puerta, inserte el perno de repuesto de la bisagra provisto con el aparato.

9. Ponga la puerta en su lugar y asegúrese de que asiente en la bisagra inferior (6).

10. Asegure la bisagra superior (4) con los dos tornillos (3) y la tapa superior con cuatro tornillos (1) (2).SOLUCIÓN DE PROBLEMAS Si su dispositivo muestra otros síntomas que los descritos anteriormente, por favor llame al servicio post venta del distribuidor.

Los siguientes síntomas no son averías:

El ruido del líquido refrigerante que circula por las tuberías puede ser oído, es normal.

• La humedad en la supercie exterior del dispositivo durante las estaciones húmedas no es un prob- lema del dispositivo, solo lo tiene que limpiar con un paño suave y seco.

El compresor y el condensador pueden calentarse más durante los períodos de más calor.

El marco de la puerta está un poco caliente, signica que el condensador funciona para evacuar la humedad del aire. Síntoma Causa Solución El aparato no funciona El aparato hace mucho ruido El aparato no en- fría lo suciente Hay olores en el aparato No hay fuente de alimentación El fusible no funciona El aparato está demasiado cerca de la pared, o no es estable, o los accesorios en el interior del frigoríco están colocados en posición incorrecta La puerta se abre demasiado a menudo o se dejó abierta por un largo tiempo El frigoríco está demasiado cerca de la pared El frigoríco está demasiado lleno La temperatura está mal ajustada Alimentos obsoletos dentro del frigoríco El interior de este dispositivo necesita ser limpiado Revise el enchufe conectando otros electrodomésticos, o verique que el aparato está conectado a la clavija Reemplace el fusible Estabilice la base del frigoríco ajustando la posición de las patas, separe el aparato de la pared, coloque correctamente los accesorios dentro del frigoríco Cierre la puerta y no la abra con demasiada frecuencia Separar el dispositivo de la pared favorece la ventilación Retire el alimento del dispositivo Gire la perilla de la regulación de la temperatura a “3” o más Tire a la basura alimentos obsoletos y envuelva los otros Limpie el interior del frigorícoEn caso de un corte de energía, el aparato debería mantener los alimentos refrigerados de forma segura durante aproximadamente 16 horas. Siga estos consejos durante una interrupción prolongada del suminis- tro de energía eléctrica, especialmente en verano.

Abra la puerta o los cajones lo menos posible.

No coloque otros alimentos en el frigoríco durante el corte eléctrico.

• Si se trata de un corte programado con aviso y el suministro de energía eléctrica estará interrumpido por más de 16 horas, prepare hielo y colóquelo en un contenedor en la parte superior del compar- timiento del frigoríco.

Debe comprobar el estado de los alimentos de inmediato luego del corte de energía.

• Como se producirá un aumento de la temperatura dentro del frigoríco durante un corte de energía u otra falla, esto reducirá el periodo de almacenamiento y la calidad de los alimentos para el consumo. Puede consumir, cocinar o volver a congelar (en los casos en que sea adecuado) cualquier alimento que se descongele a la brevedad luego del corte para evitar riesgos de salud.

Referencia: Voltaje nominal: Potencia nominal: Frecuencia nominal: Corriente nominal: Refrigerante: Potencia de la lámpara: Volumen total neto: Volumen de almacenamiento en el frigoríco: Volumen de almacenamiento en el congelador: Tipo de clima: Capacidad de congelación: Consumo de energía: Protección contra descargas eléctricas: Espuma: Clase de energía:

Ayude a proteger el medio ambiente y la salud de las personas. Coloque el embalaje en los contenedores adecuados para reciclarlo. Ayude a reciclar los desechos de aparatos eléctricos y electrónicos. No deseche aparatos que con- tengan este símbolo junto con los residuos domésticos. Lleve el producto a las instalaciones de reciclaje local o comuníquese con su ocina municipal. Riesgo de lesiones o asxia! Se deben desechar los refrigerantes y gases de manera profesional. Verique que las tuberías del circuito de refrigeración no estén dañadas antes de desecharlas de forma adecuada. Desconecte el aparato de la fuente de energía eléctrica. Corte el cable de alimentación y deséchelo. Extraiga las bandejas y cajones, y los cierres y sellos de las puertas, para evitar que los niños y mascotas queden encerrados en el aparato. Declinamos toda responsabilidad en caso de accidentes derivados del uso de este producto que no está en conformidad con las instrucciones contenidas en este folleto. ADVERTENCIA! -10-INSTRUKCJA UZYTKOWNIKA
