MANUAL DE USUARIO Beethoven H Hwam

Instrucciones para la instalación....46

Posición de la piezas sueltas.... 47

Instrucciones para la alimentación del fuego - leña. 49

Generalidades 50

Mantenimiento 52

Problemas de funcionamiento....54

Declaración de conformidad....55

B.

BI)

B2)

B3)

1 2 3 4 5 6 7 B4) B5)

La instalación de su estufa HWAM debe seguir siempre las ordenanzas y regulaciones locales. Es aconsejable consultar con un maestro deshollinador antes de instalar la estufa. Después de todo es él quien tendrá que deshollinar la estufa y la chimenea.

Requisitos de la habitación

Para que funcione la estufa se necesita aire de combustión, por lo tanto es necesario que en la habitación haya una ventana que se pueda abrir o entradas de aire. También se puede conectar la estufa a un sistema HWAM de aire fresco.

Soporte de la base

Antes de instalar la estufa hay que asegurarse que la base pueda sostener el peso de la estufa y de la chimenea. El peso de la estufa se encuentra en el manual y el peso de la chimenea depende de sus dimensiones.

El peso de la estufa:

HWAM Monet: 150 kg HWAM 30: 87 kg HWAM Beethoven: 95 kg

HWAM Monet H: 180 kg HWAM Mozart: 88 kg HWAM Beethoven H: 116 kg

HWAM 60: 114 kg HWAM Ravel: 108 kg HWAM Vivaldi: 78 kg

Distancia de seguridad

La estufa HWAM debe instalarse siempre sobre una base no inflamable. Si se coloca sobre un piso de madera o similar, deberá cubrirlo con material no inflamable.

HWAM modelo:(Ilustración A)	HWAM Monet HWAM Monet H HWAM 60	HWAM Beethoven HWAM Beethoven H, HWAM Ravel, HWAM Vivaldi, HWAM Mozart, HWAM 30
1. Hacia una pared de ladrillo se ecomienda, cm	10	10
1. Hacia una pared inflamable en la parte de atrás, cm	10	10
2. Hacia una pared inflamable a los lados, cm	25	20
1. Hacia una pared inflamable, colocación de la esquina	15*	15*
3. Distancia hacia los muebles en la parte delantera, cm	80	80

*Las medidas para la colocación de la esquina son orientativas (ilustración A4). Si desea obtener más información, póngase en contacto con el deshollinador.

Cumpla la normativa relativa a distancia entre la pared y el conducto del humo.

La distancia hasta la pared depende de la reparación de las piezas automáticas.

HWAM Vivaldi con soporte para pared se puede montar directamente en el muro, pero eso significa que hay que descolgar el horno para poder reparar el dispositivo.

Requisitos de la chimenea

La chimenea siempre ha de tener una altura tal que permita un buen tiro y que el humo no produzca

molestias. Tiro promedio: 12 pascales aproximadamente. La chimenea debe tener un diámetro interior mínimo de 150 mm. El diámetro interior de la chimenea debe corresponder exactamente al tubo roscado de salida de la estufa. La chimenea debe estar provista de una compuerta de limpieza a la que se pueda acceder fácilmente.

Ranura de regulación

Se recomendienda dotar la chimenea o el tubo de humo con una ranura de regulación de modo que se pueda regular el tiro en días con mucho viento. La ranura de regulación no debe poder cerrar completamente el tubo de humo. Siempre debe haber un espacio abierto al menos 20% del diámetro interior de la chimenea o del tubo de humo.

Poslclón De la plezas sueltas

Antes de instalar la estufa hay que asegurarse de que todas las piezas sueltas están bien colocadas.

Ranura longitudinal de las estufas (ilustración B)

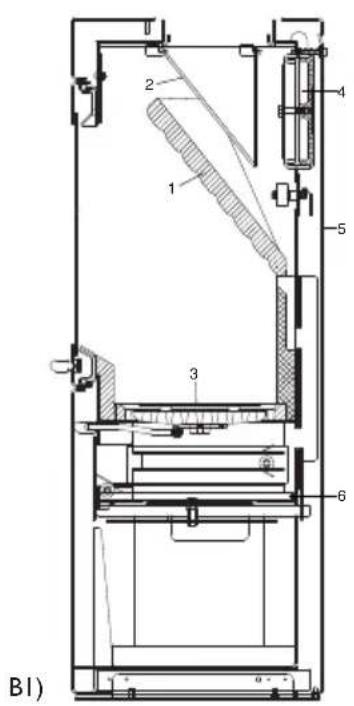

BI: Estufa sin horno (HWAM Beethoven, HWAM Vivaldi, HWAM Mozart, HWAM 30)

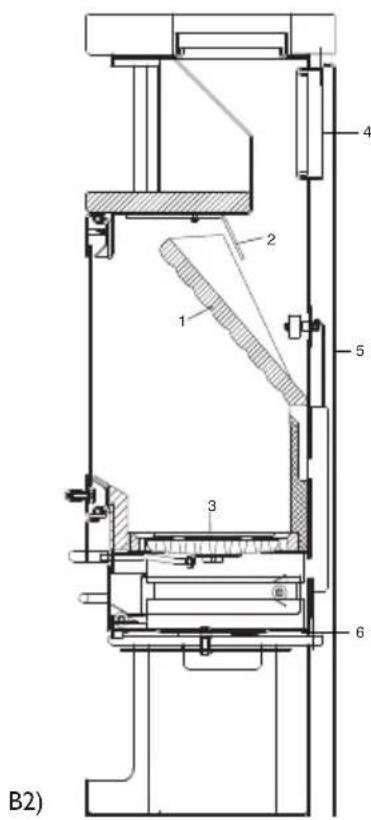

B2: Estufa con horno (HWAM Beethoven H)

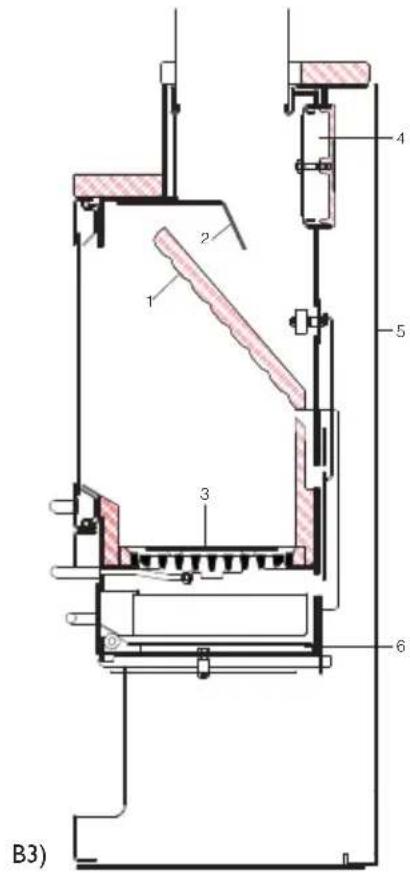

B3: HWAM Ravel

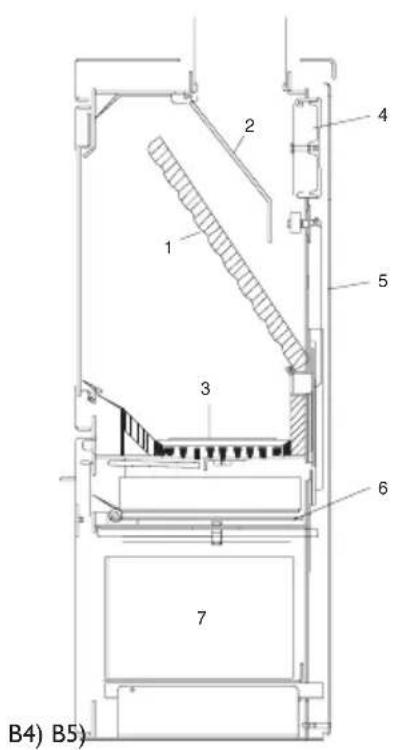

B4: Estufa sin horno (HWAM Monet, HWAM 60)

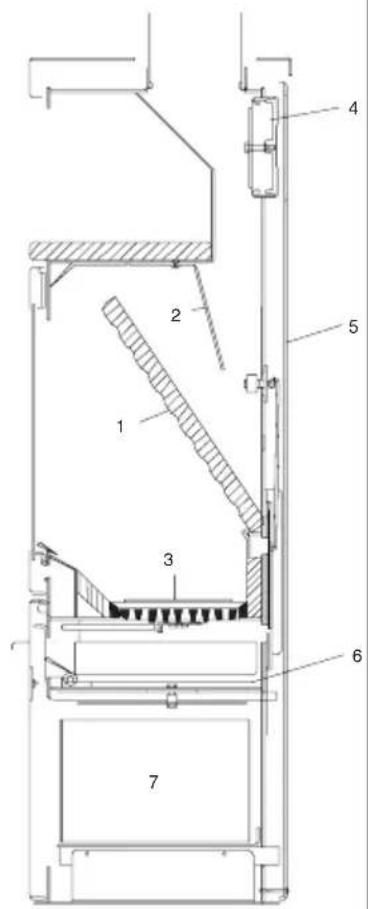

B5: Estufa con horno (HWAM Monet H)

I. Placa para el humo de vermiculite. Estufa B1, B2, B3: Debe montarse sobre el riel de acero y los soportes laterales. Estufa B4, B5: Debe estar colocada en la parte posterior y sujeta a los lados.
2. La placa para el humo debe colgarse de 3 ganchos que se encuentran bajo la placa superior. El delantero, que es el de en medio, cuenta con una vuelta más para reforzar la seguridad durante el transporte y no debe quitarse durante la instalación. Esta acción se realiza con la ayuda de un destornillador. En las estufas con horno, la placa para humos está fijada en el fondo, bajo el horno (HWAM Monet H, HWAM Beethoven H, HWAM Ravel).
3. Chapa de protección. Siempre debe estar sobre la parrilla.
4. Salida de humos posterior (No HWAM 30). Viene sellada de fábrica con una tapa de hierro colado y una chapa de protección interna. La salida de humo se encuentra oculta bajo la tapa.
5. La placa posterior desmontable que oculta el automatismo. Debe siempre estar montada.
6. Placa antitérmica suelta debajo del cajón de las cenizas. Se puede utilizar como tapa cuan-do se saque el cajón de las cenizas para vaciarlo.
7. Cesto para materiales de combustión en los modelos, HWAM Monet con cajón y HWAM Monet H con cajón.

Conexión a la chimenea

Las estufas tienen una salida de humo posterior y otra hacia arriba para conectarlas respectivamente a una chimenea de ladrillos o una chimenea de acero (HWAM 30 dispone únicamente de una salida superior).

Ranura vertical en el canal para humos (ilustración C)

CI: Canal de humos en la parte delantera
C2: Canal de humos en la parte trasera

I. Chimenea de acero.
2. El tubo para humos pasa a la estufa a través de los agujeros para los tubos de humos.
3. Lateral de la chimenea de ladrillo.
4. Casquillo empotrado. Se introduce el tubo para el humo.

1. Fijador del muro. Oculta la obra que se haya realizado (15) alrededor del casquillo.
2. Junta. Para hermetizar se han de utilizar juntas originales.
3. Tuberías para el humo de la estufa HWAM.
4. Placa exterior que se encuentra tras la salida de humos. Se retira cuando la estufa se acopla hacia atrás.
5. Tapa de la salida posterior/placa para la salida superior.
6. Placa interna de protección.
   II. Pasadores para el montaje.
7. Ranura de regulación en el tubo de humo.
8. Compuerta de limpieza.
9. Tubo de humo hacia la salida posterior (quitar el aislamiento y la tapadera).

Tapa de la cubierta (ilustración D)

Su estufa HWAM se entrega con una tapa suelta para la parrilla sacudidora. Esta tapa es una chapa de hierro de 3 mm. que se coloca sobre la parrilla para evitar que las brasas caigan al cajón de cenizas. La tapa se coloca a unos 8 mm. por encima de la parrilla para que el aire de combustión primario, que está controlado automáticamente, se reparta por toda la parte inferior de la cámara de combustión.

La chimenea

La chimenea es el “motor” de la estufa y es esencial para su buen funcionamiento. El tiro de la chimenea proporciona la presión negativa necesaria en la estufa. Esta presión elimina el humo de la estufa, succiona aire a través del regulador hasta el limpiavidrios (que mantiene el cristal libre de hollín) y succiona aire para la combustión a través de los reguladores primario y secundario.

El tiro de la chimenea se produce por la diferencia de temperatura entre el interior y el exterior de la chimenea. Cuanto más alta sea la temperatura en el interior de la chimenea, mejor será el tiro. Por eso es esencial que la chimenea se caliente en toda su extensión antes de cerrar los reguladores y limitar la combustión en la estufa (una chimenea de ladrillo tardará más en calentarse que una de acero). Los días que por cuestiones climatológicas el tiro sea malo, es especialmente importante calentar la chimenea lo antes posible. y lograr hacer llama rápidamente. Para ello se recomienda cortar la madera en trozos más finos, utilizar más pastillas de encendido, etc.

Tras largos períodos de inactividad deberá comprobarse que el conducto de la chimenea no esté bloqueado.

Se pueden conectar diversos dispositivos en la misma chimenea. No obstante, deberán revisarse las reglas vigentes a este respecto. Consulte con el deshollinador local las opciones disponibles para su chimenea.

Una buena chimenea puede funcionar mal si se utiliza incorrectamente. E inversamente, una mala chimenea puede funcionar bien si se utiliza correctamente.

Barrido de la chimenea

Para prevenir el riesgo de incendio, la chimenea debe limpiarse una vez al año. Los tubos de paso del humo y la cámara de humo situada encima de la plancha de acero de conductos del humo debe limpiarse al mismo tiempo. En los casos en que la altura de la parte superior de la chimenea dificulte su limpieza, deberá instalarse una puerta de limpieza.

En caso de que la chimenea se cierre y no se peda controlar póngase en contacto con los bomberos. Para tener un mayor control de la chimenea, hay que barrerla.

Resultados de pruebas nominales con el EN 13240	HWAM Monet HWAM Monet H HWAM 60	HWAM Beethoven HWAM Beethoven H HWAM Ravel, HWAM Vivaldi HWAM Mozart, HWAM 30
Rendimiento nominal de calor 6 kW	4,5 kW
Temperatura del humo 270°C 270°C
Flujo de la masa de humo 6,5 g/s 5,0	g/s

Instrucciones para la allMentación Del Fuego - leña

La primera vez que encienda la estufa deberá hacerlo extremando las precauciones, ya que todos los materiales deben acostumbrarse al calor. Al encender la estufa por primera vez las juntas de sellado se endurecen, por lo que tanto la puerta, como el cajón de las cenizas deben abrirse con mucho cuidado, ya que existe el riesgo de que las juntas se queden pegadas. Por lo tanto es posible que desprenda un olor desagradable, por lo que recomendamos que haya una buena ventilación. La palanca de servicio se encuentra en la parte posterior del tiro, bajo la puerta.

Hay que saber:

Cuáles son con combustibles permitidos

El horno de combustión está previsto SOLAMENTE para quemar leña. Se recomienda utilizar ramas secas con un contenido de agua máximo del 20%. La quema de leña húmeda produce hollín, problemas ambientales y una mala economía de la combustión.

Tipos de leña recomendados

De todo tipo de árboles, por ejemplo abedul, haya, roble, olmo, fresno, coníferos y frutales se pueden utilizar en este horno. La mayor diferencia no reside en el valor como combustible sino en los diferentes pesos por m ^3 que tienen las distintas especies de árboles. Mientras que ha haya pesa más por m ^3 que, por ejemplo, el abeto, habrá que poner una mayor cantidad de abeto para obtener a misma cantidad de calor que produce la haya.

Tipos de combustible prohibidos

Está prohibido quemar: Impresos • Tablero de viruta de madera • Plástico • Caucho • Combustibles líquidos • Basura, tal como cartones de leche • madera lacada, pintada o impregnada. El motivo por el que no se deben quemar esos materiales es que su combustión provoca emisiones de sustancias perjudiciales para la salud y el medio ambiente. Esas sustancias también pueden estropear su horno y la chimenea, con lo cual la garantía de los productos deja de ser válida.

Conservación de la leña

El contenido de humedad de máximo 20% se consigue manteniendo la leña mínimo un año y mejor aún 2, en el exterior bajo un alero. La leña que se guarda dentro de un recinto tiende a resecarse demasiado y se quema demasiado pronto, no obstante, se puede mantener un par de días en l interior antes de utilizarla.

Dimensiones recomendadas

La dimensión del combustible es importante para conseguir una buena combustión. Las dimensiones deben ser las siguientes:

Tipo de combustible Longitud en cm	Diámetro en cm
Leña de encendido (fina)	25-33	2-5
Leña cortada	25-33	7-9

El. Encendido (Ilustración E)

Debe tirar hacia la derecha, hasta el tope, del tirador de regulación (1) y la placa de regulación (2) que se encuentra en la puerta o en la parte inferior de la misma, se abrirá completamente. Coloque unas briquetas de combustión partidas. Equivalentes a dos trozos de madera (menos de 2 kg.). Encienda las briquetas y deje la puerta entreabierta hasta que aprecie que no se produce condensación en el cristal de la misma (unos 10 ó 15 m.). Cierre la puerta. Cuando el material de combustión haya prendido con fuerza, debe colocar el tirador de regulación (1) en la posición central. Deje que se queme todo el material de combustión, hasta que vea que no hay llamas.

Importante: No debe abrir el cajón de las cenizas en la fase de encendido, siempre debe estar cerrado cuando se utilice la estufa ya que puede averiarse el automático.

E2. Combustión

Cuando vea que ya no hay llamas y se han conseguido unas buenas brasas, vuelva a alimentar el fuego. Para saber si las brasas son buenas debe observar que las brasas ocupen toda la parte inferior de la estufa formando un anillo alrededor de la parrilla sacudidora. Utilice, como mínimo, 2 trozos de leña y un máximo de 1 kg. Cuando alimente el fuego por primera vez debe colocar la placa de regulación (2) en la posición central.

A partir de aquí, ya no necesita hacer ningún otro tipo de ajuste en la estufa. El resto de los ajustes los realizará el sistema automático. Aunque si es posible regular la temperatura, hacerla ascender o descender mediante el tirador de regulación (1). Si lo coloca hacia la izquierda, se reducirá la combustión y se alargará el tiempo de combustión. Si se coloca hacia la derecha, ascenderá la temperatura pero el tiempo de combustión disminuirá.

Si coloca ambos reguladores en la posición central conseguirá el rendimiento más alto. Cada vez que alimente el fuego debe esperar hasta que las brasas dejen de producir llamas.

Alimentación del fuego con carbón, briquetas y coques

No es posible alimentar esta estufa con carbón o coque ya que no dispone de una entrada para carbón. Por lo tanto se debe alimentar con briquetas que se pondrán sobre las ascuas de la madera. El regulador de temperatura se abrirá completamente hasta que el material de combustión haya prendido completamente.

No olvide que debe volver a cerrar el regulador de temperatura. Recuerde que si alimenta el fuego con otros tipos de combustible que no sea madera hará que el cristal se ennegrezca de hollín.

generalIDaDes

Calor rápido y fuerte

Se obtiene calor rápido y fuerte si se queman muchos trozos de leña pequeños.

Cantidad máxima de combustible

La combustión máxima por hora es de:

Madera: 2,5 kg Briquetas: 2,0 kg

Intervalo normal de encendido a capacidad nominal

Madera: 65 min Briquetas: 65 min

HWAM Beethoven/HWAM Beethoven H/HWAM Ravel/HWAM Vivaldi/HWAM Mozart/HWAM 30

La combustión máxima por hora es de:

Madera: 2,0 kg Briquetas: 1,6 kg

Intervalo normal de encendido a capacidad nominal

Madera: 65 min Briquetas: 65 min

Si se sobrepasan estos límites la garantía de fábrica quedará invalidada ya que la estufa puede resultar dañada por el excesivo calor. La estufa está aprobada para un uso intermitente (periódico).

Combustión lenta

Se obtiene una combustión lenta si se queman pocos (mínimo 2) trozos de leña a la vez que se baja el regulador de temperatura. Para aumentar el tiempo de combustión la chapaleta corrediza en la puerta se puede dejar entreabierta, pero si la ventanilla se llena de hollín hay que abrirla más.

Combustión muy débil

Si los materiales refractarios dentro de la cámara de combustión están “negros” después de una alimentación, la estufa se contamina y el automatismo no funcionará óptimamente. Entonces hay que abrir el regulador de temperatura y, de ser necesario, también la chapaleta corrediza en la puerta. Puede también hacer falta que se utilicen cantidades mayores de leña.

De esta forma consigue la mejor combustión

- Utilice leña seca y limpia.

La leña húmeda produce una mala combustión, mucho humo y hollín. Además, el calor se utiliza para secar la leña y no para calentar la habitación.

- Encienda poca cantidad a la vez.

La mejor combustión se obtiene quemando poco a poco y con frecuencia. Si quema mucho material de una sola vez, tarda mucho en aumentar la temperatura hasta conseguir una combustión adecuada.

- Vigile que haya una cantidad suficiente de aire.

Garantice que haya suficiente aire, especialmente al comienzo, para que la temperatura en el horno suba rápidamente. Durante la combustión se liberan gases y partículas. Estos se depositan en la chimenea en forma de hollín (lo que conlleva el riesgo de incendio) o se expelen sin quemar a la atmósfera. Una cantidad inadecuada de aire produce una mala combustión y una menor eficacia.

- No alimentar el fuego durante la noche

Se desaconseja alimentar la estufa con leña y reducir el tiro de aire por la noche para que queden brasas por la mañana. De hacerlo, la estufa desprenderá grandes cantidades de humo nocivo y producirá mucho hollín, lo que puede provocar un incendio en la chimenea.

Limpieza del vidrio

Se recomienda que se limpie la ventanilla al terminar una quema. Esto se puede hacer con papel absorbente.

Tipos de combustible

A temperaturas muy altas, la estufa puede dañarse, por ejemplo, el cristal pude volverse blanco. Esto pude evitarse si mantiene la chimenea con el cajón de las cenizas cerrado y extrema las precauciones si utiliza combustibles con gran capacidad calorífica como, por ejemplo, briquetas.

Se recomienda usar madera de abedul o de haya que se haya cortado y guardado por lo menos un año al aire libre pero al resguardo. La leña que se guarda en espacios cerrados tiende a secarse mucho y, por lo tanto, se quema muy rápidamente.

Las briquetas producen más calor. Algunos tipos de briquetas se expanden fuertemente produciendo una combustión sin control. El carbón se quema a temperaturas elevadas y produce mucho hollín.

Para utilizar carbón debe colocarse la pieza suplementaria.

No disponible para estos modelos.

Los coques de energía se queman a temperaturas elevadas y producen mucho hollín. Para utilizar coques debe colocarse la pieza suplementaria. Los coques desgastan mucho la estufa y la cámara de combustión, lo que acorta su tiempo de vida. No disponible para estos modelos.

MantenIMlento

Limpieza exterior

Sólo se puede hacer el mantenimiento de la estufa cuando ésta esté fría. El mantenimiento diario se reduce al mínimo. Lo mejor es pasarle la aspiradora con la boquilla del cepillo suavemente. También puede limpiar la estufa con un paño suave y seco o bien, con un deshollinador suave. No se olvide hacerlo siempre con la estufa en frío. No utilice alcohol, ya que elimina el sellado. Una vez al año hay que limpiar la estufa en profundidad. Hay que limpiar la cámara de combustión de ceniza y hollín. Untar la puerta y el mecanismo de cierre con grasa de cobre.

Mantenimiento

La estufa debe someterse a una rigurosa inspección cada dos años como mínimo. Durante esta inspección se debe:

• Limpiar la estufa a fondo. • Ajustar tirador/puerta.
• Engrasar las bisagras con grasa de cobre.	• Control del muelle del sistema automático y cambio en caso necesario.
• Controlar las juntas. Cambiar las juntas si no están enteras y blandas	• Revisar aislamiento térmico y cambiarlo si es necesario.
• Revisar la obra (sólo en algunos países). • Revisar el fondo/parrilla.

Tirador suelto (Ilustración H)

Transcurrido algún tiempo, el tirador de la puerta puede soltarse. Si ocurriera esto, no es difícil volver a ajustarlo. Utilice una llave Allen de 2,5 mm para aflojar el tornillo de punta (1) de l aparte inferior del tirador. A continuación, debe apretarse el tornillo central (2) del tirador con una llave Allen de 4 mm, a través del pequeño agujero que hay en la puerta. Para terminar, apriete de nuevo el tornillo de punta (1) del tirador de la puerta.

Limpieza interior

Antes de realizar la limpieza debe tirar de la palanca de regulación hacia la izquierda para evitar que el hollín se introduzca en el automatismo.

Para limpiar la estufa debe desmontar el canal y la placa para el humo. En los modelos que poseen horno sólo es necesario desmontar el canal para el humo.

(Ilustración F)

FI: Estufas sin horno (HWAM Beethoven, HWAM Mozart, HWA Vivaldi, HWAM 30)

F2: Estufas con horno (HWAM Beethoven H, HWAM Ravel)

FI: Estufas sin horno (HWAM Monet, HWAM 60)

F2: Estufas con horno (HWAM Monet H)

- Estufa F1, F2: Primero levante la placa para el humo de vermiculite (1) y retírela del riel de acero (2) al fondo de la cámara de combustión. A continuación, se inclina hacia abajo por la base (3) y se saca de canto hacia afuera.

- Estufa F3, F4: En primer lugar se levanta la placa para el humo de vermiculite (I) que se encuentra en

el fondo (2). A continuación, se inclina hacia abajo por la base (3) y se saca de canto hacia afuera.

• Estufa F1, F3: La placa para el humo (4) cuelga de los ganchos (5) bajo la placa superior y se saca de canto hacia fuera.
• Estufa F2, F4: La placa para el humo (6) debe retirarse. Para hacerlo debe sacar el fondo del crisol del horno. A continuación, debe desatornillar los tornillos (7). Al volver a montarla puede cambiar los tornillos si lo considera necesario.

Cenizas

Para vaciar el cajón de cenizas, colóquelo con cuidado dentro de una bolsa de basura y póngalo boca abajo. A continuación, saque el cajón con cuidado y cierre la bolsa.

Precaución: Puede haber brasas en las cenizas hasta 24 horas después de que se haya apagado el fuego en la estufa.

Aislamiento

El aislamiento efectivo pero poroso de la cámara de combustión tiende a desgastarse y a deteriorarse. Si el aislamiento se desgarra no perjudicará el funcionamiento de la estufa. Si el grosor del aislante original se ha reducido a más de la mitad habrá que reemplazarlo.

Puerta/vidrio

Compruebe que los hierros del marco de la puerta estén libres de cenizas y partículas de hollín. Especialmente hay que aspirar la ranura inferior. Si la puerta de vidrio está sucia de hollín se puede limpiar fácilmente con papel absorbente. Compruébelo con regularidad. Utilice sólo juntas originales.

Esteatita

La esteatita es un producto natural que debe acostumbrarse a los cambios de temperatura, por lo que deberá extremar las precauciones al encender la estufa pro primera vez. Recomendamos realizar el siguiente procedimiento:

I. Primer encendido

Coloque varias hojas de periódico arrugadas en el fondo de la estufa. A continuación, coloque algunos trozos pequeños, muy secos, de leña menuda de un diámetro aproximado de 3-5 cm sobre los periódicos y préndalos. Cuando hayan prendido fuego, deberá añadir más trozos de leña menuda. Cuando el fuego se haya apagado, abra la puerta y manténgala abierta hasta que la estufa se enfríe a la temperatura ambiente.

2. Segundo encendido

Llene la estufa hasta la mitad con leña seca de un diámetro de 6-10 cm aproximadamente. Prenda la leña realizando el mismo procedimiento que se ha descrito para el primer encendido de la estufa, deje que se consuma y vuelva a dejar que la estufa se enfríe a la temperatura ambiente antes de volver a encenderla.

3. Tercer encendido

Vuelva a realizar el paso n° 2, pero esta vez añada más leña. Deje que se queme toda la leña y, cuando lo haya hecho, que se enfríe la estufa.

Superficie

Generalmente no hace falta aplicar ningún tratamiento a la superficie. Si fuera necesario hacerlo, puede aplicar spray senotérmico (senothermspray) en los lugares en que se haya dañado la laca.

Garantía

Si no se realizar un mantenimiento de la estufa la garantía perderá su validez.

La ventanilla se llena de hollín

• La madera es demasiado húmeda. Alimente el fuego sólo con leña que ha estado guardada por lo menos un año al aire libre pero bajo techo y que tenga como máximo un 20% de humedad.
• Al limpia vidrio no le entra suficiente aire secundario. Abra más la placa de regulación que se encuentra debajo de la puerta (HWAM Monet, HWAM Monet H y HWAM 60) o en la puerta (HWAM Beethoven, HWAM Beethoven H, HWAM Ravel, HWAM Vivaldi, HWAM Mozart y HWAM 30).

Entra humo en la habitación cuando se abre la puerta

• Es posible que la válvula del tiro de la chimenea esté cerrada. Abra la válvula.
• Hace falta más tiro en la chimenea. Ver la sección sobre chimeneas o póngase en contacto con un deshollinador.
• El buzón de la chimenea no cierra bien o se ha caído. Cámbielo o vuelva a montarlo.
• No abra nunca la puerta mientras haya llamas.

Combustión descontrolada

• Las juntas en la puerta o en el cajón de las cenizas cierran. Coloque juntas nuevas.
• Si el tiro de la chimenea es fuerte, es posible que sea necesario ajustarlo con el regulador. Cuando no se utilice la estufa deben cerrarse todas las válvulas.
• Si la placa de acero de la cámara de combustión se pone incandescente y aparecen escamas o se deforma, se debe a que se enciende de la forma incorrecta. Procure no utilizar la estufa y póngase en contacto con su proveedor.

Si tiene problemas a al hora de utilizar la estufa y no puede solucionarlos por sí mismo, le rogamos que se ponga en contacto con el proveedor que le vendió la estufa.

Fabricante:

HWAM A/S

Nydamsvej 53

DK - 8362 Hørning

Declara por la presente, que

El producto: Tipo:

Horno de combustión HWAM Monet, HWAM Monet H

HWAM Beethoven, HWAM Beethoven H

HWAM Vivaldi

HWAM Ravel

HWAM Mozart

HWAM 30, HWAM 60

Está fabricado de conformidad con las disposiciones de las directivas siguientes:

N° de referencia: Título:

89/106/EEC Directiva sobre los productos de construcción

Y de las posteriores normas de armonización:

N°. Titolo: Edición:

EN 13240 Chimenea para la calefacción de habitaciones con combustibles 2001 sólidos

EN 13240/A2 Chimenea para la calefacción de habitaciones con combustibles 2004 sólidos

Y otras normas y / o especificaciones técnicas

N°. Titolo:

NS 3058 Lukkede vedfyrte ildsteder Røykudslipp (Chimeneas cerradas Røykudslipp para utilizar leña como combustible)

NS 3059 Lukkede vedfyrte ildsteder – Røykudslipp (Chimeneas cerradas Røykudslipp para utilizar leña como combustible)

Hørning, 21 de mayo de 2007

M H Se

Torsten Hvam Sølund

Jefe de fábrica y director de calidad
