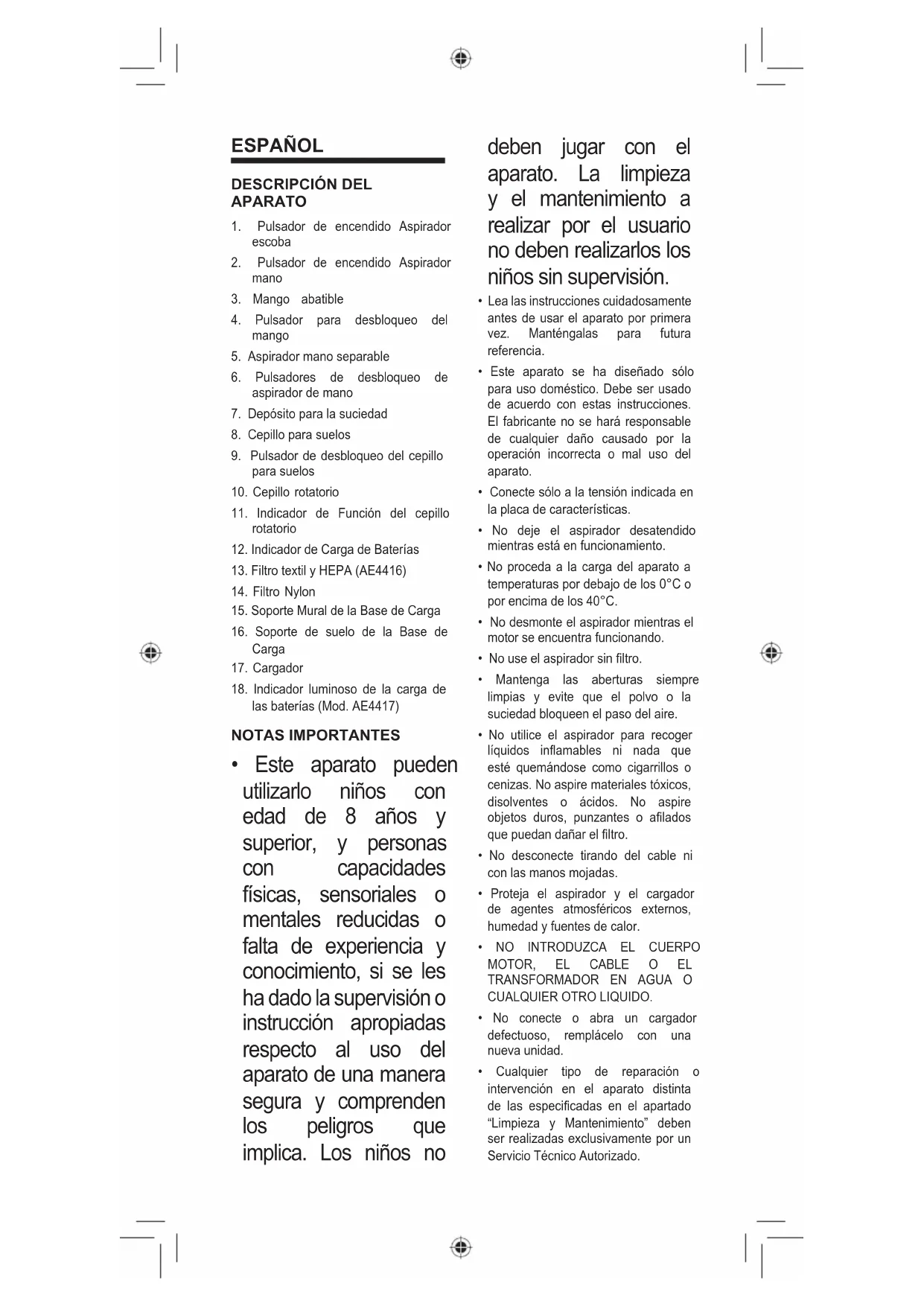

MANUAL DE USUARIO AE4417 UFESA

1. Pulsador de encendido Aspirador

2. Pulsador de encendido Aspirador

4. Pulsador para desbloqueo del

6. Pulsadores de desbloqueo de

7. Depósito para la suciedad

8. Cepillo para suelos

9. Pulsador de desbloqueo del cepillo

11. Indicador de Función del cepillo

12. Indicador de Carga de Baterías

16. Soporte de suelo de la Base de

18. Indicador luminoso de la carga de

las baterías (Mod. AE4417) NOTAS IMPORTANTES

• Este aparato pueden utilizarlo niños con edad de 8 años y superior, y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

• Lea las instrucciones cuidadosamente antes de usar el aparato por primera vez. Manténgalas para futura referencia.

• Este aparato se ha diseñado sólo para uso doméstico. Debe ser usado de acuerdo con estas instrucciones. El fabricante no se hará responsable de cualquier daño causado por la operación incorrecta o mal uso del aparato.

• Conecte sólo a la tensión indicada en la placa de características.

• No deje el aspirador desatendido mientras está en funcionamiento.

• No proceda a la carga del aparato a temperaturas por debajo de los 0°C o por encima de los 40°C.

• No desmonte el aspirador mientras el motor se encuentra funcionando.

• No use el aspirador sin filtro.

• Mantenga las aberturas siempre limpias y evite que el polvo o la suciedad bloqueen el paso del aire.

• No utilice el aspirador para recoger líquidos inflamables ni nada que esté quemándose como cigarrillos o cenizas. No aspire materiales tóxicos, disolventes o ácidos. No aspire objetos duros, punzantes o afilados que puedan dañar el filtro.

• No desconecte tirando del cable ni con las manos mojadas.

• Proteja el aspirador y el cargador de agentes atmosféricos externos, humedad y fuentes de calor.

• NO INTRODUZCA EL CUERPO

MOTOR, EL CABLE O EL

TRANSFORMADOR EN AGUA O

CUALQUIER OTRO LIQUIDO.

• No conecte o abra un cargador defectuoso, remplácelo con una nueva unidad.

• Cualquier tipo de reparación o intervención en el aparato distinta de las especificadas en el apartado “Limpieza y Mantenimiento” deben ser realizadas exclusivamente por un Servicio Técnico Autorizado.MONTAJE DEL APARATO Montaje del mango del aspirador escoba: Para sujetar el mango del tubo del aspirador simplemente dóblelo hacia arriba hasta que encaje correctamente sobre el aspirador. (Figura 1) Para volver a abatirlo, accionar el pulsador de desbloqueo “4” y liberar así las patillas que lo fijan sobre el aspirador. (Figura 2) Montaje del cepillo para suelos “8”: Para sujetar el cepillo para suelos en el tubo del aspirador insértelo en la carcasa y presióne para que encaje en el aspirador. (Figura 3) Para sacarlo otra vez presione el botón de desbloqueo “9” que liberará los ganchos que lo sujetan al aspirador. (Figura 4) Montaje del aspirador de mano: Inserte el aspirador de mano en el aspirador escoba tal como se muestra en su sitio. (Figura 5) Para sacarlo presione el botón de desbloqueo “6” y sáquelo del aspirador escoba. (Figura 6)

El soporte del cargador puede montarse en la pared o colocarse en el suelo. (Figuras 7 y 8) Para utilizar la base de carga como soporte de suelo: Inserte la pieza para el soporte mural “15” sobre la del soporte de suelo “16” hasta que quede correctamente fijada. (Figura 9) Inserte la clavija del adaptador “17” en el orificio “A” del soporte mural. (Figura 10) Para utilizar la base de carga como soporte mural: Para instalar el soporte mural “15” escoja un lugar cercano a una toma eléctrica. Antes de colocarlo, asegúrese de que no hay objetos peligrosos ocultos bajo la superficie de la pared como hilos eléctricos, tubos, etc. Coloque el montante de pared contra la pared como muestra la (Figura 11) y marque los sitios donde irán los tornillos. Una vez se han encajado los tornillos, coloque encima el montante de pared y presione suavemente hacia abajo para asegurarlo. Inserte la clavija del adaptador “17” en el orificio “A” del soporte mural. (Figura 10)

Antes del primer uso, cargue las baterías del aspirador durante 16 horas aproximadamente. Inserte el aspirador en su soporte (Figura 12). El indicador de carga (12) se iluminará. El indicador permanecerá iluminado mientras el aspirador esté enchufado, incluso si la batería está cargada totalmente. El aspirador se calentará mientras está cargando. Esto es normal y no interfiere en la seguridad u operación del aparato. Puede dejar el aspirador cargándose siempre que no esté en uso. De esta forma estará en todo momento disponible y con la batería completamente cargada.

El modelo AE4417 incluye un indicador luminoso que muestra el nivel de carga de la batería cuando el aspirador esta funcionando (18). Cuando el indicador se muestra en color rojo, quiere decir que el nivel de batería es bajo y necesita ser recargada. Utilización como Aspirador escoba: Separe el aspirador escoba del soporte cargador y accione el interruptor de funcionamiento “1”. (Figura 13) La lámpara piloto “11” se encenderá, esta lámpara indica que el cepillo rotatorio “10” se encuentra en funcionamiento. Se debe comprobar que las boquillas no se encuentran obstruidas y el cepillo rotatorio está limpio. Utilización como Aspirador de mano: Desmonte el aspirador de mano, para ello debe accionar los pulsadores de desbloqueo “6” y liberar así las patillas que lo fijan sobre el aspirador. (Figura 6) Para aspirar en lugares de difícil acceso, la boquilla del aspirador de mano puede ser extraída, para ello tire de ella con suavidad hasta notar el tope. (Figura 14) Para volver a acortar la longitud de esta boquilla, presione sobre ella en la patilla de fijación y empuje la boquilla hacia adentro. (Figura 15) Para recoger restos secos, aspire en cualquier dirección hasta que el área quede limpia. No llene excesivamente el depósito. Vacíelo con frecuencia. Para guardar y cargar el aspirador de mano, encajar la tobera de aspiración, en posición recogida, sobre el cuerpo de la escoba y abatir el mismo hasta que quede correctamente fijado sobre el aspirador. (Figura 5)LIMPIEZA Y MANTENIMIENTO Limpie el depósito “7” y los Filtros “13” y “14” después de cada uso. Para ello: Retire el aspirador de mano del aspirador escoba y saque el contenedor de suciedad presionando la patilla de fijación y girando el contenedor en el sentido contrario a las agujas del reloj. (Figura 16) Saque los filtros textil & HEPA (HEPA sólo para AE4416) “13” y el fi ltro de nylon “14”, levantándolos como muestran las (Figuras 17 y 18). Vacíe el contenido del depósito (Figura 19). Limpie el depósito con un cepillo suave. Si está muy sucio, puede lavarlo en agua jabonosa, cuidando de aclararlo bien y dejarlo secar completamente antes de volver a instalarlo. Los filtros textil & HEPA (HEPA sólo para AE4416) “13” y el filtro de nylon “14” pueden también lavarse con agua enjabonada, sin embargo, asegúrese que están totalmente secos antes de volver a encajarlos. Vuelva a montar el aspirador, monte el filtro de Nylon “14” y presione sobre ella como muestra la (Figura 20). Encaje los filtros textil & HEPA (HEPA sólo para AE4416) “13” y presione hasta que encaje correctamente (Figura 21). Coloque el contenedor otra vez en el aspirador de mano. Monte posteriormente el aspirador de mano sobre el cuerpo de la escoba. El cuerpo motor y las carcasas del aparato, se pueden limpiar con un paño húmedo, no utilice detergentes abrasivos. Cambie los filtros periódicamente. Podrá adquirir repuestos en los Servicios Técnicos Autorizados. Limpieza del cepillo universal Figura 22

• El cepillo universal debe limpiarse con regularidad.

• Para ello es preciso desprender el cepillo universal del aspirador de mano. (ver Figura 4)

• Cortar los hilos y pelos enredados con unas tijeras. Aspirar las pelusas y los cabellos con la boquilla para juntas.

SISTEMA DE EXTRACCIÓN

DE BATERÍAS: Para proteger el medioambiente, nunca ponga este producto con basura casera al finalizar su vida útil. Este aparato contiene baterías de Ni- MH que deben ser extraídas del aparato para su reciclado. Para extraerlas realice los siguiente pasos: Utilizando un pequeño destornillador, retire la tapa de baterías que se encuentra en la parte posterior del aspirador de mano (Figura 23). Por AE4417, use el destornillador para quitar todos los tornillos del aspirador. En el interior encontrará las baterías soldadas sobre el aparato. Tire de ellas y corte los cables con unas tijeras. (Figura 24) Deposite las baterías en los contenedores especiales de su municipio. También al final de su vida útil del aparato puede llevar el aparato a un servicio técnico autorizado para su correcto desechado. ADVERTENCIAS DE DEPOSICION/ELIMINACION Para su transporte, nuestras mercancías cuentan con un embalaje optimizado. Este consiste -por principio- en materiales no contaminantes que deberían ser entregados como materia prima secundaria al servicio local de eliminación de basuras. Este producto cumple la Directiva de la UE 2002/96/ CE. El símbolo del cubo de basura tachado sobre el aparato indica que el producto, cuando finalice su vida útil, deberá desecharse separado de los residuos domésticos, llevándolo a un centro de desecho de residuos separado para aparatos eléctricos o electrónicos o devolviéndolo a su distribuidor cuando compre otro aparato similar. El usuario es el responsable de llevar el aparato a un centro de desecho de residuos especiales al finalizar su vida útil. De lo contrario, podrá ser sancionado en virtud de los reglamentos de desecho de residuos vigentes. Si el aparato inutilizado es recogido correctamente como residuo separado, podrá ser reciclado, tratado y desechado de forma ecológica; esto evita un impacto negativo sobre el medio ambiente y la salud, y contribuye al reciclaje de los materiales del producto. Para obtenermás información sobre los servicios de desecho de residuos disponibles, contacte con su agencia de desecho de residuos local o con la tienda donde compró el aparato. Los fabricantes e importadores se hacen responsables del reciclaje, tratamiento y desecho ecológico, sea directamente o a través de un sistema público. Su Ayuntamiento o Municipio le informará sobre posibilidades de deposición/eliminación para los aparatos en desuso.ENGLISH
