MANUAL DE USUARIO UT09520 HOMELITE

using this product. Thank you for buying a Homelite product.Su sopladora ha sido diseñada y fabricada de conformidad con las estrictas normas de Homelite para brindar fiabilidad, facilidad de uso y seguridad para el operador. Con el debido cuidado, le brindará muchos años de sólido y eficiente funcionamiento. ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender el manual del operador antes de usar este producto. Le agradecemos la compra de un producto Homelite.

Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo cual se facilita su manejo y mantenimiento. INTRODUCTION INTRODUCTION / INTRODUCCIÓNPage 3 — English

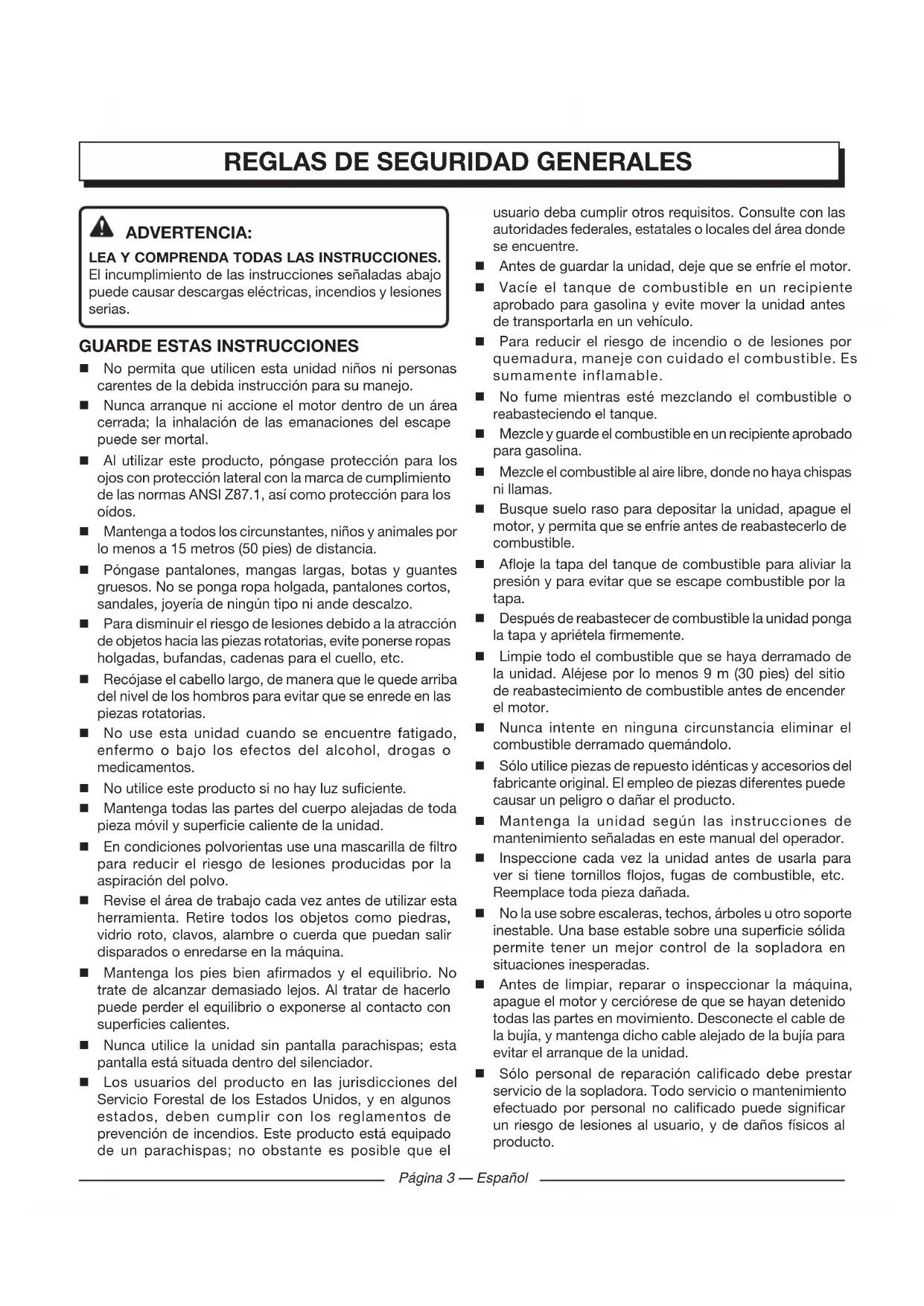

No permita que utilicen esta unidad niños ni personas carentes de la debida instrucción para su manejo. Nunca arranque ni accione el motor dentro de un área cerrada; la inhalación de las emanaciones del escape puede ser mortal. Al utilizar este producto, póngase protección para los ojos con protección lateral con la marca de cumplimiento de las normas ANSI Z87.1, así como protección para los oídos. Mantenga a todos los circunstantes, niños y animales por lo menos a 15 metros (50 pies) de distancia. Póngase pantalones, mangas largas, botas y guantes gruesos. No se ponga ropa holgada, pantalones cortos, sandales, joyería de ningún tipo ni ande descalzo. Para disminuir el riesgo de lesiones debido a la atracción de objetos hacia las piezas rotatorias, evite ponerse ropas holgadas, bufandas, cadenas para el cuello, etc. Recójase el cabello largo, de manera que le quede arriba del nivel de los hombros para evitar que se enrede en las piezas rotatorias. No use esta unidad cuando se encuentre fatigado, enfermo o bajo los efectos del alcohol, drogas o medicamentos. No utilice este producto si no hay luz suficiente. Mantenga todas las partes del cuerpo alejadas de toda pieza móvil y superficie caliente de la unidad. En condiciones polvorientas use una mascarilla de filtro para reducir el riesgo de lesiones producidas por la aspiración del polvo. Revise el área de trabajo cada vez antes de utilizar esta herramienta. Retire todos los objetos como piedras, vidrio roto, clavos, alambre o cuerda que puedan salir disparados o enredarse en la máquina. Mantenga los pies bien afirmados y el equilibrio. No trate de alcanzar demasiado lejos. Al tratar de hacerlo puede perder el equilibrio o exponerse al contacto con superficies calientes. Nunca utilice la unidad sin pantalla parachispas; esta pantalla está situada dentro del silenciador. Los usuarios del producto en las jurisdicciones del Servicio Forestal de los Estados Unidos, y en algunos estados, deben cumplir con los reglamentos de prevención de incendios. Este producto está equipado de un parachispas; no obstante es posible que el usuario deba cumplir otros requisitos. Consulte con las autoridades federales, estatales o locales del área donde se encuentre. Antes de guardar la unidad, deje que se enfríe el motor. Vacíe el tanque de combustible en un recipiente aprobado para gasolina y evite mover la unidad antes de transportarla en un vehículo. Para reducir el riesgo de incendio o de lesiones por quemadura, maneje con cuidado el combustible. Es sumamente inflamable. No fume mientras esté mezclando el combustible o reabasteciendo el tanque. Mezcle y guarde el combustible en un recipiente aprobado para gasolina. Mezcle el combustible al aire libre, donde no haya chispas ni llamas. Busque suelo raso para depositar la unidad, apague el motor, y permita que se enfríe antes de reabastecerlo de combustible. Afloje la tapa del tanque de combustible para aliviar la presión y para evitar que se escape combustible por la tapa. Después de reabastecer de combustible la unidad ponga la tapa y apriétela firmemente. Limpie todo el combustible que se haya derramado de la unidad. Aléjese por lo menos 9 m (30 pies) del sitio de reabastecimiento de combustible antes de encender el motor. Nunca intente en ninguna circunstancia eliminar el combustible derramado quemándolo. Sólo utilice piezas de repuesto idénticas y accesorios del fabricante original. El empleo de piezas diferentes puede causar un peligro o dañar el producto. Mantenga la unidad según las instrucciones de mantenimiento señaladas en este manual del operador. Inspeccione cada vez la unidad antes de usarla para ver si tiene tornillos flojos, fugas de combustible, etc. Reemplace toda pieza dañada. No la use sobre escaleras, techos, árboles u otro soporte inestable. Una base estable sobre una superficie sólida permite tener un mejor control de la sopladora en situaciones inesperadas. Antes de limpiar, reparar o inspeccionar la máquina, apague el motor y cerciórese de que se hayan detenido todas las partes en movimiento. Desconecte el cable de la bujía, y mantenga dicho cable alejado de la bujía para evitar el arranque de la unidad. Sólo personal de reparación calificado debe prestar servicio de la sopladora. Todo servicio o mantenimiento efectuado por personal no calificado puede significar un riesgo de lesiones al usuario, y de daños físicos al producto. REGLAS DE SEGURIDAD GENERALESPágina 4 — Español

REGLAS DE SEGURIDAD ESPECÍFICAS

Siempre sujete la sopladora con la mano derecha mien- tras esté en funcionamiento. Consulte las instrucciones de OPERACIÓN más adelante en este manual para con- ocer la posición adecuada durante el funcionamiento de la sopladora y obtener información adicional. Para reducir el riesgo de pérdida de oído causada por niveles de ruido elevados, se requiere ponerse protección auditiva. Para reducir el riesgo de lesiones causadas por tocar piezas giratorias, detenga el motor antes de montar o desmontar accesorios. Siempre desconecte la bujía antes de efectuar tareas de mantenimiento o de tocar piezas móviles. No apunte la boquilla de la sopladora hacia personas o mascotas. Nunca utilice la sopladora sin los tubos instalados. Nunca coloque objetos dentro de los tubos de la sopla- dora. Sólo utilice el producto de la forma indicada en este manual.

Nunca coloque el soplador en ninguna superficie, excepto que sea una superficie dura y limpia cuando el motor se encuentra en funcionamiento. Es posible que la entrada de aire recoja grava, arena y otros residuos y los arroje al operador o a los espectadores, lo que puede causar lesiones serias.

Nunca use el soplador cerca de fuego, fogones, cenizas calientes, parilla de barbacoa etc. ya que podría causar que el fuego se propague.

ABASTECIMIENTO DE COMBUSTIBLE

El combustible es sumamente inflamable. Tenga precaución al utilizar la unidad con el fin de disminuir el riesgo de lesiones serias. Guarde la unidad en un lugar frío y bien ventilado, a una distancia segura de todo equipo generador de chispas o llamas. Guarde el combustible en recipientes diseñados especí- ficamente para tal fin. Solamente reabastezca de combustible la unidad al aire libre y no fume durante el reabastecimiento. Reabastezca de combustible la unidad antes de arrancar el motor. Nunca retire la tapa del tanque de combustible ni lo reabastezca mientras esté encendida o caliente la unidad. No fume mientras esté mezclando el combustible o reabasteciendo el tanque. Afloje la tapa del tanque de combustible para aliviar la presión y para evitar que se escape combustible por la tapa. Después de reabastecer de combustible la unidad ponga la tapa y apriétela firmemente. Limpie todo el combustible que se haya derramado de la unidad. Aléjese por lo menos 9 metros (30 pies) del sitio de reabastecimiento de combustible antes de encender el motor. Nunca intente en ninguna circunstancia eliminar el combustible derramado quemándolo. Para reducir el riesgo de incendio o de lesiones por quemadura, maneje con cuidado el combustible. Es sumamente inflamable. Si se derrama combustible, no intente arrancar el motor; aleje la máquina del área del derramamiento y evite causar una fuente de ignición hasta que se disipen los vapores del combustible. Vuelva a colocar firmemente la tapa del tanque de combustible y la del recipiente. Vacíe el tanque de combustible en un contenedor apto para gasolina e inmovilice la unidad antes de transportarla en un vehículo. Al drenar el tanque de combustible, utilice un recipiente aprobado para combustible y hágalo en un lugar bien ventilado. Busque suelo raso para depositar la unidad, apague el motor, y permita que se enfríe antes de reabastecerlo de combustible. Guarde estas instrucciones. Consúltelas con frecuencia y empléelas para instruir a otras personas que puedan utilizar este producto. Si presta a alguien esta herra- mienta, facilítele también las instrucciones.Página 5 — Español Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su significado para mayor seguridad al manejar este producto.

SÍMBOLO NOMBRE EXPLICACIÓN

Símbolo de alerta de seguridad Precauciones para su seguridad. Lea el manual del operador Para reducir el riesgo de lesiones, el usuario debe leer y com- prender el manual del operador antes de usar este producto. Protección para los ojos y los oídos Siempre póngase protección ocular con la marca de cumplimiento de la norma ANSI Z87.1 junto con protección auditiva. Cubierta de la entrada de aire No utilice la unidad hasta mientras no esté asegurada la puerta de aspiración. Cabello largo Riesgo de succión del cabello largo en la entrada de aire. Tubos de la sopladora No utilice la unidad sin los tubos montados en su lugar. Ropa holgada Riesgo de succión de la ropa holgada en la entrada de aire. Gasolina y lubricante Use gasolina sin plomo para vehículos con un octanaje mínimo de 87 [(R + M)/2]. Este producto está impulsado por un motor de dos tiempos y utiliza una mezcla de gasolina y lubricante para motor de dos tiempos. SÍMBOLOS Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo rela- cionados con este producto.

SÍMBOLO SEÑAL SIGNIFICADO

PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte o lesiones serias. ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita, podría causar la muerte o lesiones serias. PRECAUCIÓN: Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones menores o leves. PRECAUCIÓN: (Sin el símbolo de alerta de seguridad) Indica una situación que puede producir daños materiales.Página 6 — Español CARACTERÍSTICAS

FAMILIARÍCESE CON LA SOPLADORA

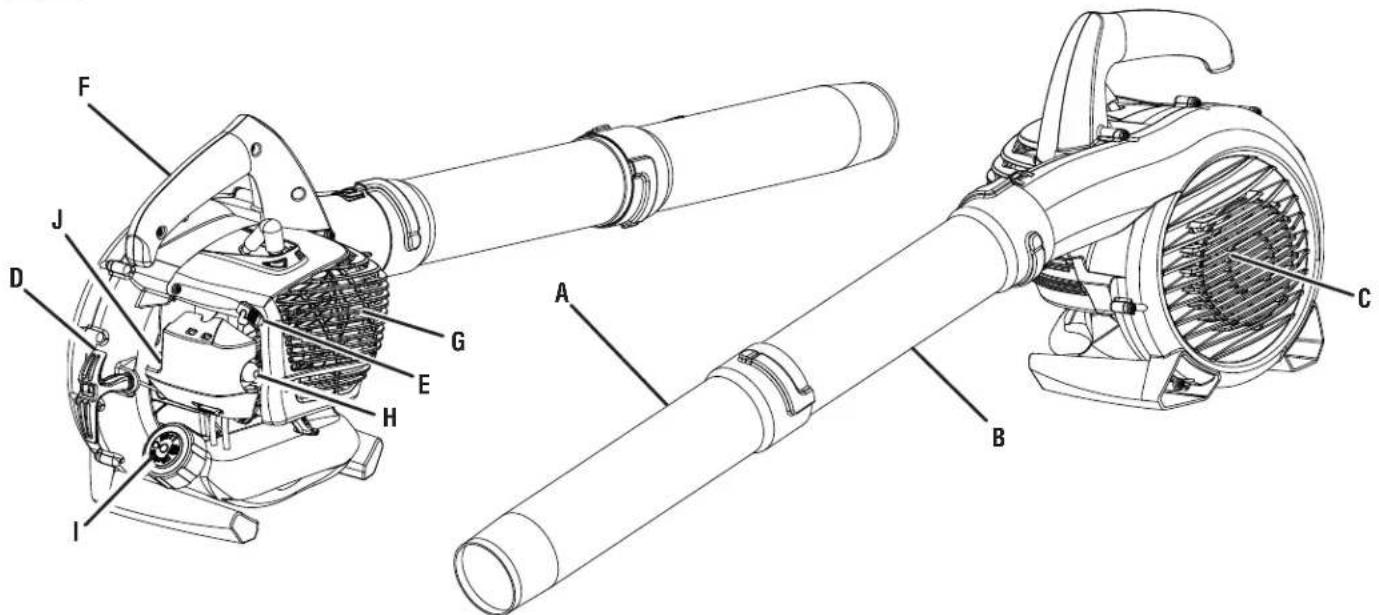

Vea la figura 1. Para usar este producto con la debida seguridad se debe comprender la información indicada en la herramienta misma y en este manual, y se debe comprender también el trabajo que intenta realizar. Antes de usar este producto, familiarícese con todas las características de funcionamiento y normas de seguridad del mismo. MOTOR La sopladora dispone de un potente motor de 26 cc con suficiente potencia para manejar hasta los trabajos de so- plado más pesados. ACELERADOR La sopladora puede utilizarse a cualquier velocidad entre marcha lenta y máxima velocidad.

TUBO SUPERIOR Y BOQUILLA DE ALTA

VELOCIDAD DE LA SOPLADORA

El tubo y boquillas de la sopladora pueden armarse y mon- tarse sin necesidad de ninguna herramienta.

ESPECIFICACIONES DEL PRODUCTO

• Cilindrada del motor p. 26
• cc Velocidad del aire: MPH p. 175
• (con boquilla de alta velocidad) Pies cúb./min p. 325
• (a la alojamiento) Peso ,4 kg (9,6 lb)Página 7 — Español DESEMPAQUETADO Este producto requiere armarse. Extraiga cuidadosamente de la caja la herramienta y los accesorios. Asegúrese de que estén presentes todos los artículos enumerados en la lista de empaquetado. ADVERTENCIA: No utilice este producto si alguna pieza incluida en la lista de empaquetado ya está ensamblada al producto cuando lo desempaqueta. El fabricante no ensambla las piezas de esta lista en el producto. Éstas deben ser instaladas por el usuario. El uso de un producto que puede haber sido ensamblado de forma inadecuada podría causar lesiones personales graves. Inspeccione cuidadosamente el producto para asegura- rse de que no haya sufrido ninguna rotura o daño durante el transporte. No deseche el material de empaquetado hasta que haya inspeccionado cuidadosamente el producto y la haya utilizado satisfactoriamente. Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-242-4672, donde le brindaremos asistencia. p. 4

LISTA DE EMPAQUETADO

Sopladora Tubo superior de la sopladora Boquilla alta velocidad Lubricante para motor de dos tiempos Manual del operador lNOTA: Lea y desprenda todas las etiquetas colgantes y guárdelas con el manual del operador ADVERTENCIA: No use este producto si no está totalmente ensamblado o si alguna pieza falta o está dañada. Si utiliza un producto que no se encuentra ensamblado de forma correcta y completa, puede sufrir lesiones graves. ADVERTENCIA: No intente modificar este producto ni hacer accesorios no recomendados para la misma. Cualquier alteración o modificación constituye maltrato el cual puede causar una condición peligrosa, y como consecuencia posibles lesiones corporales serias. ADVERTENCIA: Para evitar un arranque accidental que podría causar lesiones corporales graves, siempre desconecte el cable de la bujía del motor de la bujía misma al ensamblar las piezas. MONTAJE DE LOS TUBOS DE LA SOPLADORA Vea la figura 2. Alinee las orejetas realzadas del alojamiento principal con las ranuras del tubo superior; únalas con un mov- imiento de deslizamiento y con un movimiento de torsión déjelas bien aseguradas. Verifique el apriete después de una utilización inicial y efectúe un apriete adicional si es necesario. Para conectar la boquilla para alta velocidad al tubo supe- rior de la sopladora, alinee las orejetas realzadas del tubo superior de la sopladora, luego deslícelas al mismo tiempo y gírelas para ajustarlas. Revise el ajuste luego del uso inicial y vuelva a ajustar si es necesario. Para retirar el tubo superior de la sopladora y boquilla de alta velocidad, gírelos para destrabarlos y retírelos de la salida del alojamiento de la sopladora. ARMADOPágina 8 — Español

ADVERTENCIA: Siempre apague el motor antes de llenar el depósito de combustible. Nunca agregue combustible a una máquina con el motor caliente o en funcionamiento. Aléjese al me- nos 9 metros (30 pies) del sitio de carga de combustible antes de poner en marcha el motor. No fume y permane- zca alejado de las llamas expuestas y las chispas. La manipulación insegura del combustible puede producir lesiones graves. Limpie la superficie alrededor de la tapa del tanque de combustible para evitar toda contaminación. Afloje lentamente la tapa del tanque de combustible. Coloque la tapa en una superficie limpia. Vierta cuidadosamente el combustible en el tanque. Antes de volver a colocar la tapa del tanque de combustible, limpie e inspeccione la junta. Vuelva a colocar inmediatamente la tapa del tanque de combustible y apriételo con la mano girándola hacia la derecha. Limpie todo derrame de combustible. Aléjese por lo menos 9 metros (30 pies) del sitio de reabastecimiento de combustible antes de encender la unidad. NOTA: Es normal que salga humo de un motor nuevo después de usarlo por primera vez. ADVERTENCIA: Revise la herramienta para ver si tiene fugas de com- bustible. Una tapa del tanque de combustible con fugas constituye un riesgo de incendio y debe reemplazarse inmediatamente. Si encuentra fugas, corrija el problema antes de utilizar la herramienta. De lo contrario puede producirse un incendio, con el consiguiente riesgo de lesiones serias. COMBUSTIBLES OXIGENADOS NO USE COMBUSTIBLE E85. ANULARÁ SU GARANTÍA. NOTA: No están cubiertos en la garantía los problemas de desempeño o daños al sistema de combustible producidos por el uso de un combustible oxigenado con un contenido superior a los porcentajes de alcohol o compuesto de éter señalados abajo. Etanol. Las gasolinas con un contenido de 10% de etanol por volumen (comunmente conocida como E10) o 15% de etanol por volumen (comunmente conocida como E15) son aceptables. La E85 no lo es.

Vea la figura 3. Para el arranque debe colocarse la sopladora en una super- ficie plana y despejada. Presione lentamente 10 veces la bomba de cebado. FUNCIONAMIENTO ADVERTENCIA: No permita que su familarización con el producto lo vuelva descuidado. Tenga presente que un descuido de un instante es suficiente para causar una lesión grave. ADVERTENCIA: Siempre utilice protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1, como así también protección auditiva cuando utilice este equipo. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves. APLICACIONES Este producto puede emplearse para los fines enumerados abajo: Recoger hojas y otros desechos del jardín Retirar recortes de hierba, hojas, agujas de pino y otros desechos en terrazas y caminos de entrada

Este producto está impulsado por un motor de 2 tiempos y utiliza una mezcla de gasolina y lubricante para motor de dos tiempos. Mezcle previamente gasolina sin plomo y lubricante para motores de 2 tiempos en un recipiente de 1 galón de capacidad y de uso aprobado para gasolina. Combustible recomendado: El motor está certificado para funcionar con gasolina sin plomo destinada para uso automotor. Mezcle el lubricante Homelite Premium Exact Mix con gasolina de acuerdo con las instrucciones incluidas en el paquete. Si no hay lubricante Premium Exact Mix disponible, use lubricante sintético de alta calidad para motor de 2 tiempos, mezclado a razón de

2.6 onzas por galón (US). Recomendamos utilizar

ÚNICAMENTE Homelite en su producto. No use lubricante de uso automotor ni lubricante para motores fuera de borda de 2 tiempos. NOTA: La mezcla de combustible y lubricante Premium Exact Mix permanece fresca hasta 30 días. NO mezcle más producto del que pueda utilizar en un período de 30 días. PREMIUM EXACT MIX (50:1) GASOLINA LUBRICANTE 1 galón (US) 2.6 onzas 1 litro 20 cc (20 ml)Página 9 — Español NOTA: Luego de la 10ª vez que oprima, se debe ver el combustible en la bomba de cebado. Si esto no sucede, continúe presionando el cebador hasta que vea combus- tible en la bomba. Coloque la palanca del anegador en la posición FULL. Coloque la acelerador en la posición FULL ( ) [anegación máxima]. Tire enérgicamente del mango del arrancador hasta que el motor intente arrancar (no más de 4 veces). Coloque la palanca del anegador en la posición HALF CHOKE (anegación media). Tire dela cuerda del arrancado hasta que empiece a fun- cionar el motor. No tire del mango del arrancador más de seis (6) veces. NOTA: Si el motor no arranca, vuelva a la posición del anegador y repita los siguientes pasos. (O bloquee la palanca del acelerador.) Permita que el motor funcione 10 segundos y después ponga la palanca del anegador en la posición RUN (funcionamiento). PARA APAGAR EL MOTOR: Para apagar el motor, Coloque la acelerador en la posición de STOP en la posición de apagado “ ”. CALIENTE REINICIA EL MOTOR: Coloque la palanca del anegador en la posición RUN. Coloque la acelerador en la posición FULL ( ) [anegación máxima]. TIRE de la cuerda del arrancador hasta que arranque el motor.

SI NECESITA ASISTENCIA PARA EL ARRANQUE

ESTE PRODUCTO: No devuelva este producto a la tienda donde fue adquirido. Por favor llame al Departamento de Atención al Cliente para todo problema que pueda tener. Si necesita asistencia llame al: 1-800-242-4672

FUNCIONAMIENTO DE LA SOPLADORA

Vea las figura 4. ADVERTENCIA: Nunca ponga a funcionar la unidad sin tener instalados los tubos o cerrada firmemente la cubierta de la entrada de aire. El uso de una unidad mal armada puede causar lesiones personales graves. Encienda la sopladora. Consulte el apartado Arranque y apagado, más arriba en este manual. Sujete la sopladora con el mango superior en la mano derecha. ADVERTENCIA: No coloque la sopladora sobre residuos o grava suelta. Los residuos pueden ser succionados hacia el interior de las rejillas de ventilación de la entrada de aire de la unidad y pueden provocar daños y lesiones corporales graves. ADVERTENCIA: Cuando la utilice, siempre mantenga la sopladora lejos de su cuerpo con el mango en la mano derecha asegurándose de mantener suficiente distancia entre el cuerpo y el producto. El lateral de la sopladora que tiene el silenciador debe encontrarse lejos del cuerpo. Cualquier contacto con el alojamiento puede causar quemaduras u otras lesiones personales de gravedad. Para evitar la dispersión de los desechos, apunte la sopladora hacia los bordes exteriores de un apilamiento de desechos. Nunca apunte la sopladora directamente al centro de una pila de desechos. Solamente utilice equipo motorizado a horas razonables, ni temprano en la mañana ni tarde en la noche, cuando podría molestarse a otras personas. Cumpla con los horarios establecidos en los reglamentos de la localidad. Para reducir el nivel de ruido, limite a uno el número de equipos utilizados a la vez. Conserve agua utilizando sopladores motorizados en lugar de mangueras para numerosos usos de jardin- ería, incluso para canalones, pantallas, patios, parrillas, porches y jardines. Utilice la sopladora a la velocidad menor posible del acelerador requerida para efectuar el trabajo. Revise el equipo antes de utilizarlo, especialmente el silenciador, así como las entradas y filtros de aire. Utilice rastrillos y escobas para aflojar los desechos antes de utilizar la sopladora. En condiciones polvorientas, cuando haya agua dis- ponible, humedezca levemente las superficies. Esté al pendiente de niños, mascotas, ventanas abiertas o coches recién lavados, y sople la basura de manera segura. Mantenga la sopladora como se muestra en la figura 4 para que el chorro de aire pueda trabajar cerca del suelo. Después de utilizar sopladores o cualquier otro equipo, ¡LIMPIE! Deshágase de los desechos correctamente. La boquilla alta velocidad y raspador hojas está diseñada específicamente para levantar hojas húmedas pegajosas FUNCIONAMIENTOPágina 10 — Español funcionar a altitudes elevadas a un centro de servicio técnico autorizado para que restauren las condiciones de las espe- cificaciones de fábrica originales antes de hacerlo funcionar a menos de 609,6 metros (2000 pies) de altura. A menudo, usted puede efectuar los ajustes y reparaciones descritos aquí. Para otro tipo de reparaciones, lleve la sopladora a un establecimiento de servicio autorizado. BUJÍA En este motor se emplea una bujía Champion RCJ6Y o equivalente, con una separación interelectródica de 6,4 m (0,025 pulg.). Reemplácela con una bujía de repuesto idéntica anualmente, o con mayor frecuencia si es necesario. ADVERTENCIA: Tenga cuidado de no estropear la rosca de la bujía. Si se estropea la rosca de la bujía, resultará seriamente dañado el producto. LIMPIEZA DEL ORIFICIO DE ESCAPE Y DEL SILENCIADOR NOTA: Dependiendo del tipo de combustible utilizado, el tipo y la cantidad de lubricante utilizado, o las condiciones de fun- cionamiento en particular, la abertura de escape, el silenciador y/o el parachispas pueden resultar obstruidos con depósitos de carbón. Si observa alguna pérdida de potencia en su her- ramienta con motor de gasolina, quizá sea necesario eliminar dichos depósitos para restaurar el rendimiento. Recomendamos enfáticamente que este servicio lo realicen únicamente los técnicos de servicio calificados. Es necesario limpiar o reemplazar el parachispas cada 50 horas o anualmente para asegurarse del buen funcionamiento de la unidad. Los parachispas pueden estar instalados en dife- rentes posiciones dependiendo del modelo del cual se trate. Comuníquese con el establecimiento de servicio más cercano para confirmar la ubicación del parachispas para su modelo específico. ADVERTENCIA: Nunca utilice la sopladora sin el parachispas montado en su lugar. De lo contrario puede producirse un incendio, con el consiguiente riesgo de lesiones serias. MANTENIMIENTO ADVERTENCIA: Al dar servicio a la unidad, sólo utilice piezas de repuesto Homelite idénticas. El empleo de piezas diferentes puede causar un peligro o dañar el producto. ADVERTENCIA: Siempre utilice protección ocular con protección lateral con la marca de cumplimiento de la norma ANSI Z87.1, como así también protección auditiva cuando utilice este equipo. Si cette précaution n’est pas prise, des objets peuvent être projetés dans les yeux et causer des lésions graves. ADVERTENCIA: Antes de limpiar, reparar o inspeccionar la máquina, apague el motor y cerciórese de que se hayan detenido todas las partes en movimiento. Desconecte el cable de la bujía, y mantenga dicho cable alejado de la bujía para evitar el ar- ranque de la unidad. MANTENIMIENTO GENERAL Evite el empleo de solventes al limpiar piezas de plástico. La mayoría de los plásticos son susceptibles a diferentes tipos de solventes comerciales y pueden resultar dañados. Utilice paños limpios para eliminar la suciedad, el polvo, el lubricante, la grasa, etc. ADVERTENCIA: No permita en ningún momento que fluidos para frenos, gasolina, productos a base de petróleo, lubricantes penetrantes, etc., lleguen a tocar las piezas de plástico. Las sustancias químicas pueden dañar, debilitar o destruir el plástico, lo cual a su vez puede producir lesiones corporales serias. OPERACIÓN DEL MOTOR A ALTITUDES EL- EVADAS Lleve este equipo a un centro de servicio técnico autorizado para que ajusten este motor en caso de que se lo deba hacer funcionar a más de 609,6 metros (2000 pies) de altura. De no hacerlo, el rendimiento del motor podría ser deficiente, se podrían dañar las bujías de encendido, se podría dificultar la puesta en marcha y se generaría un mayor nivel de emisiones contaminantes. El ajuste del carburador en un centro de servicio técnico autor- izado mejorará el rendimiento y permitirá que este motor cumpla con las normas de emisiones contaminantes de la Agencia de Protección Ambiental (Environmental Protection Agency, EPA) y de la Junta de Recursos del Aire (Air Resources Board, ARB) de California. Un motor ajustado para altitudes elevadas no puede hacerse funcionar a una altura inferior a los 609,6 metros (2000 pies). De hacerlo, el motor se sobrecalentará y sufrirá graves daños. Lleve todo motor que haya sido modificado paraPágina 11 — Español

CORRECCIÓN DE PROBLEMAS

ADVERTENCIA: Revise la herramienta para ver si tiene fugas de com- bustible. Una tapa del tanque de combustible con fugas constituye un riesgo de incendio y debe reemplazarse inmediatamente. Si encuentra fugas, corrija el problema antes de utilizar la herramienta. De lo contrario puede producirse un incendio, con el consiguiente riesgo de lesiones serias. La tapa del tanque de combustible contiene un filtro que no necesita mantenimiento y una válvula de retención. Un filtro de combustible obstruido puede causar un desempeño deficiente del motor. Si mejora el desempeño al aflojar la tapa del tanque de combustible, es posible que esté defectuosa la válvula de retención o quizá esté obstruido el filtro. Reemplace la tapa del tanque de combustible si es necesario.

ALMACENAMIENTO DE LA PRODUCTO

Limpie todo material extraño de la producto. Almacene la unidad en un espacio bien ventilado inaccesible a los niños. Evite que la unidad entre en contacto con agentes corrosivos como las sustancias químicas para el jardín y las sales para derretir el hielo. Cumpla todos los reglamentos federales y municipales para el almacenamiento y manejo seguro de la gasolina. AL ALMACENAR 1 MES O MÁS: Drene todo el combustible del tanque en un recipiente de uso aprobado para gasolina. Accione el motor hasta que se apague. SI CON ESTAS SOLUCIONES NO SE RESUELVE EL PROBLEMA, COMUNÍQUESE CON EL ESTABLECIMIENTO DE SERVICIO AUTORIZADO DE SU PREFERENCIA.

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca. No hay combustible en el tanque. Falló o tiene corto la bujía. Se rompió la bujía (se rajó la porcelana o se rompieron los electrodos). El cable de ignición tiene corto, está roto o desconectado de la bujía. El sistema de ignición no funciona. Llene el tanque. Reemplace la bujía. Reemplace la bujía. Reemplace el cable de ignición o conéctelo a la bujía. Comuníquese con un centro de servicio autorizado. Cuesta trabajo arrancar el motor. Hay agua en la gasolina o está descompuesta la mezcla de combustible. El anegador está demasiado abierto o cerrado. Está débil la chispa de la bujía. Drene todo el sistema y reabastézcalo de combustible fresco. Ajuste el anegador según sea necesario. Comuníquese con un centro de servicio autorizado. El motor se recalienta. No hay suficiente lubriciante en la mezcla de combustible. Mezcle el combustible como se describe en las instrucciones de arranque.Página 12 — Español GARANTÍA DECLARACIÓN DE LA GARANTÍA LIMITADA Homelite Consumer Products, Inc. garantiza al comprador original al menudeo que este producto para uso en el exterior HOMELITE carece de defectos en materiales y mano de obra y acuerda reparar o reemplazar, a la sola discreción de Homelite, cualquier producto defectuoso sin cargo alguno dentro del plazo establecido después de la fecha de compra. Dos años para todos los modelos, si se utilizan para fines personales, familiares o domésticos; 90 días si el producto se emplea para cualquier otro propósito, como el de alquiler o el uso comercial. Esta garantía se otorga solamente al comprador original al menudeo, y comienza en la fecha de la compra original al menudeo. Cualquier parte de este producto manufacturado o suministrado por HOMELITE que, a juicio razonable de HOMELITE, tenga defectos en los materiales o en la mano de obra, será reparado o remplazado por un centro de servicio autorizado de productos HOMELITE, sin cargo alguno al comprador por concepto de piezas y mano de obra. El producto, incluida toda pieza defectuosa, debe enviarse a un establecimiento de servicio autorizado dentro del período de la garantía. El gasto de enviar el producto al establecimiento para cualquier trabajo cubierto por la garantía, así como el gasto de devolverlo al propietario después de la reparación, correrán por cuenta del propietario. La responsabilidad de Homelite con respecto a todo reclamo se limita a las reparaciones o reemplazo del producto, y ningún reclamo de incumplimiento de la garantía será causante de la cancelación o rescisión del contrato de venta de ningún producto HOMELITE. En el establecimiento se requerirá el recibo de compra para respaldar cualquier reclamo al amparo de la garantía. Todo trabajo efectuado en cumplimiento de la garantía debe ser realizado en un establecimiento de servicio autorizado de productos Homelite. Esta garantía se limita a noventa (90) días a partir de la fecha original de la compra de cualquier producto HOMELITE empleado para propósitos comerciales o de alquiler, o cualquier otro propósito generador de ingresos. Esta garantía no cubre ningún producto HOMELITE que haya sido sujeto a un uso indebido, maltrato, negligencia o accidente, o que haya sido utilizado de cualquier forma contraria a las instrucciones de manejo especificadas en el manual del operador. Esta garantía no aplica a los daños en el producto que resulten del mantenimiento indebido ni a producto alguno que haya sido alterado o modificado. La garantía no cubre ninguna reparación necesaria por el uso normal ni por el uso de piezas o accesorios que sean incompatibles con el producto HOMELITE, o afecten de forma desfavorable su funcionamiento, desempeño o durabilidad. Además, esta garantía no cubre: A. Afinación – Bujías, carburador, ajustes del carburador, encendido, filtros B. Artículos sujetos a desgaste – Perillas de tope, carretes exteriores, hilos de corte, carretes interiores, poleas del arrancador, cuerdas del arrancador, correas de transmisión, aspas, arandelas de fieltro, pasadores de enganche, hojas de triturar, ventiladores de sopladoras, tubos de sopladoras y de aspiradoras, sacos y correas de aspiradoras, barras guía y cadenas de sierras. Homelite se reserva el derecho a cambiar o mejorar el diseño de cualquier producto HOMELITE sin asumir ninguna obligación de modificar ningún producto fabricado previamente. TODAS LAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA

DECLARADA. POR CONSIGUIENTE, CUALQUIER GARANTÍA

IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD, IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR, O DE CUALQUIER TIPO, PIERDEN TOTALMENTE SU VALIDEZ DESPUÉS DEL VENCIMIENTO DEL PERÍODO DE GARANTÍA CORRESPONDIENTE DE DOS AÑOS, UN AÑO O NOVENTA DÍAS. LA OBLIGACIÓN DE HOMELITE EN VIRTUD DE ESTA GARANTÍA SE LIMITA ESTRICTA Y EXCLUSIVAMENTE A LA REPARACIÓN O REEMPLAZO DE LAS PIEZAS DEFECTUOSAS, Y HOMELITE NO ASUME NI AUTORIZA A NADIE A ASUMIR EN SU NOMBRE NINGUNA OTRA OBLIGACIÓN. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN CUANTO A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO CUAL ES POSIBLE QUE LA LIMITACIÓN ANTERIOR NO SE APLIQUE EN EL CASO DE USTED. HOMELITE NO ASUME NINGUNA

RESPONSABILIDAD POR DAÑOS DIRECTOS, INDIRECTOS

NO SE PERMITE LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS DIRECTOS O INDIRECTOS, POR LO CUAL ES POSIBLE QUE LA LIMITACIÓN O EXCLUSIÓN DESCRITA ARRIBA NO SE APLIQUE EN SU CASO. Esta garantía le confiere derechos legales específicos; es posible también que usted goce de otros derechos, los cuales pueden variar de un estado a otro. Esta garantía se aplica a todos los productos HOMELITE fabricados por o para Homelite y vendidos en Estados Unidos y en Canadá. Para localizar el establecimiento de servicio autorizado Homelite más cercano, llame al 1-800-242-4672, o visite nuestro sitio Web en www.homelite.com.Página 13 — Español GARANTÍA LA SIGUIENTE DECLARACIÓN DE LA OFICINA DE RECURSOS ATMOSFÉRICOS DE CALIFORNIA (CARB) SE APLICA SÓLO A LOS MODELOS OBLIGADOS A CUMPLIR CON LOS REQUISITOS DE DICHO ORGANISMO. La Dirección de Protección Ambiental (EPA) de EE.UU., la Oficina de Recursos Atmosféricos de California (CARB) y Homelite Consumer Products, Inc. tienen el placer de explicar la Garantía del Sistema de Control de Emisiones de su motor no vehicular o motor pequeño para uso fuera de carreteras modelo 2010. En California, los equipos nuevos que usen motores pequeños para uso fuera de carreteras deben diseñarse, fabricarse y equiparse de manera que cumplan con las rigurosas normas estatales contra la contaminación del aire. En otros estados, los motores nuevos no vehiculares fabricados en el año 2000 y en años posteriores deben estar diseñados, fabricados y equipados, al momento de la venta, para cumplir las normas de la EPA de EE.UU. para motores pequeños para uso fuera de carreteras. El motor no vehicular debe carecer de defectos en los materiales y en la mano de obra que puedan causar el incumplimiento de las normas de la EPA de EE.UU. durante los primeros dos años de uso del motor a partir de la fecha de venta al comprador final. Homelite Consumer Products, Inc. debe garantizar el sistema de control de emisiones de su motor no vehicular o motor pequeño para uso fuera de carreteras por el período señalado arriba, siempre y cuando dicho motor no haya sido sujeto a uso indebido, negligencia o mantenimiento inadecuado. Es posible que el sistema de control de emisiones incluya piezas como el carburador o el sistema de inyección de combustible, el sistema de encendido, convertidores catalíticos, tanques de combustible, válvulas, filtros, abrazaderas, conectores y otros componentes relacionados. También puede incluir mangueras, correas y conectores, además de otros ensambles relacionados con el control de emisiones. Donde exista una condición amparable en la garantía, Homelite Consumer Products, Inc. reparará su motor no vehicular o motor pequeño para uso fuera de carreteras sin ningún cargo a usted, incluyendo el diagnóstico, las piezas de repuesto y la mano de obra si el trabajo se efectúa en un centro de servicio autorizado de productos para uso en el exterior de la marca HOMELITE

COBERTURA DE LA GARANTÍA DEL FABRICANTE: El sistema de control de emisiones de este producto está garantizado por dos años. Si está defectuosa cualquier pieza del motor relacionada con el control de emisiones, Homelite Consumer Products, Inc. la reparará o la remplazará, sin cargo al consumidor. RESPONSABILIDADES DEL PROPIETARIO EN RELACIÓN CON LA GARANTÍA (a) Como propietario del motor no vehicular o motor pequeño para uso fuera de carre- teras, usted es responsable de la realización del mantenimiento necesario indicado en el manual del operador. Homelite Consumer Products, Inc. le recomienda conservar todos los recibos de mantenimiento de su motor no vehicular o motor pequeño para uso fuera de carreteras; no obstante, Homelite Consumer Products, Inc. no puede negar la cobertura de la garantía únicamente por la carencia de recibos o por no asegurarse el propietario de la realización de todo el mantenimiento programado. Se pueden usar piezas de repuesto o servicios equivalentes en rendimiento y durabilidad en las tareas de mantenimiento o reparación no amparadas por la garantía, sin que se reduzcan las obligaciones de Homelite Consumer Products, Inc. amparadas por esta garantía. (b) Sin embargo, como propietario de un motor no vehicular o motor pequeño para uso fuera de carreteras, usted debe saber que Homelite Consumer Products, Inc. puede negarle la cobertura de la garantía si dicho motor o una parte del mismo ha fallado debido a uso indebido, negligencia, mantenimiento inadecuado o modificaciones no autorizadas. (c) Usted es responsable de presentar su motor no vehicular o motor pequeño para uso fuera de carreteras en un establecimiento de servicio autorizado tan pronto como surja el problema. Las reparaciones amparadas por la garantía deben realizarse en un plazo razonable menor de 30 días. Si tiene alguna pregunta con respecto a sus derechos y responsabilidades en relación con la garantía, le recomendamos comunicarse con un representante del departamento de servicio al consumidor de Homelite Consumer Products, Inc. llamando al 1-800-242-4672. REQUISITOS DE COBERTURA DE DEFECTOS ESTABLECIDOS EN LA GARANTÍA: (a) El período de garantía se inicia el día en que el motor o equipo es entregado a un comprador final. (b) Cobertura de Garantía General por Emisiones. Homelite Consumer Products, Inc. ga- rantiza al comprador final y a cada uno de los compradores subsiguientes que su motor no vehicular o motor para uso fuera de carreteras está diseñado, fabricado y equipado, al momento de la venta, para cumplir todas las normas correspondientes adoptadas por la Oficina de Recursos Atmosféricos de California (CARB) o la Dirección de Protección Ambiental (EPA) de EE.UU.; que carece de defectos en los materiales y en la mano de obra que puedan causar el incumplimiento de las normas correspondientes por parte del motor durante un período de dos años a partir de la fecha de compra del motor no vehicular o motor pequeño para uso fuera de carreteras por el comprador inicial. (c) La garantía sobre las piezas relacionadas con el control de emisiones se interpretará como sigue: Toda pieza garantizada cuyo cambio no esté programado según lo requerido en el Programa de mantenimiento para el control de emisiones y lista de piezas con ga- rantía, incluido a continuación, está garantizada por dos años. Si alguna de dichas piezas (incluida cualquier pieza para la que se programen únicamente inspecciones regulares) falla durante el período de cobertura de la garantía, será reparada o reemplazada sin cargo en cualquier Centro de Servicio Autorizado de HOMELITE

. Cualquier pieza reparada o reem- plazada en virtud de la garantía quedará garantizada por el resto del período de la garantía. Una declaración que indique “reparar o reemplazar según sea necesario” no reduciría el período de cobertura de la garantía. Toda pieza garantizada cuyo cambio esté programado según lo requerido en el Programa de mantenimiento para el control de emisiones y lista de piezas con garantía está garantizada por el período previo al momento del primer cambio programado para dicha pieza. Toda pieza reparada o reemplazada en virtud de la garantía queda garantizada por el resto del período previo al momento del primer cambio programado, y será reparada o reemplazada en cualquier Centro de Servicio Autorizado de HOMELITE

sin cargo hasta que llegue el momento de dicho cambio. Homelite Consumer Products, Inc. reparará todo defecto amparado por la garantía en cualquier Centro de Servicio Autorizado de HOMELITE

, incluido cualquier centro de distribución autorizado a realizar el servicio de los motores objeto de la presente. Todo trabajo de diagnóstico que se realice en un Centro de Servicio Autorizado de HOMELITE

será sin cargo para el propietario si mediante dicho trabajo se determina que una pieza garantizada está defectuosa. Se pueden utilizar piezas de repuesto aprobadas por el fabricante, o equivalentes, para cualquier mantenimiento o reparación amparado por la garantía en las piezas relacionadas con el control de emisiones, y deben proporcionarse sin ningún cargo para el propietario si dichas piezas aún están protegidas por la garantía. Homelite Consumer Products, Inc. es responsable de daños a otros componentes del motor causados por la falla de una pieza garantizada cuya garantía aún esté vigente. No está permitido utilizar piezas agregadas o modificadas que no estén exentas por la Oficina de Recursos Atmosféricos de California. El uso de cualquier pieza agregada o modificada que no esté exenta constituirá causal para rechazar un reclamo en virtud de la garantía. Homelite Consumer Products, Inc. no será responsable de garantizar fallas de piezas garantizadas causadas por el uso de una pieza agregada o modificada que no esté exenta. La Lista de Piezas con Garantía de Emisiones de la Oficina de Recursos Atmosféricos de California define específicamente las piezas garantizadas relacionadas con el control de emisiones. (Las normas de la EPA no incluyen una lista de piezas, pero la EPA considera que las piezas garantizadas y relacionadas con el control de emisiones incluyen todas las piezas que se indican a continuación). Homelite Consumer Products, Inc. proporcionará cualquier documento que describa sus procedimientos o políticas de garantía dentro de los cinco días de haber sido requerido por la Oficina de Recursos Atmosféricos de California. LISTA DE PIEZAS PARA EL CONTROL DE EMISIONES Las piezas para el control de emisiones varían de un producto a otro. Su garantía del sistema de control de emisiones se aplica a cualquiera de los siguientes componentes que pueda estar incluido en su producto: (1) Sistema de administración de combustible (i) Carburador y piezas internas (y/o regulador de presión o sistema de inyección de combustible). (ii) Sistema de retroalimentación y control de la mezcla de aire y combustible. (iii) Sistema de enriquecimiento de la mezcla para arranque en frío. (iv) Tanque de combustible. (2) Sistema de inducción de aire (i) Sistema con toma de aire caliente controlada. (ii) Múltiple de admisión. (iii) Filtro de aire. (3) Sistema de encendido (i) Bujías. (ii) Sistema de ignición magnético o electrónico. (iii) Sistema de avance/retardo de chispa. (4) Sistema de recirculación de gases de escape (Exhaust Gas Recirculation, EGR) (i) Cuerpo de válvula y separador del carburador del EGR, si corresponde. (ii) Sistema de retroalimentación de régimen y control del EGR. (5) Sistema de inyección de aire (i) Bomba de aire o válvula de impulsos. (ii) Válvulas que afecten la distribución del flujo. (iii) Múltiple de distribución. (6) Catalizador o sistema de reactor térmico (i) Convertidor catalítico. (ii) Reactor térmico. (iii) Múltiple de escape. (7) Controles de partículas (i) Trampas, filtros, precipitadores y cualquier otro dispositivo utilizado para captar emisiones de partículas. (8) Elementos varios utilizados en los sistemas antes mencionados (i) Controles electrónicos. (ii) Válvulas e interruptores sensibles al vacío, la temperatura y el tiempo. (iii) Mangueras, correas, conectores y conjuntos. Con cada nuevo motor, Homelite Consumer Products, Inc. proveerá instrucciones escritas para su mantenimiento y uso por parte del propietario. El período de cumplimiento con los reglamentos de control de emisiones señalado en la etiqueta de cumplimiento de dichos reglamentos indica el número de horas de funciona- miento para las cuales se ha demostrado que el motor cumple los requisitos de control de emisiones de los reglamentos federales. Categoría C=50 horas, B=125 horas y A=300 horas. DECLARACIÓN DE GARANTÍA LIMITADA DE HOMELITE CONSUMER PRODUCTS, INC. Y REGULACIONES FEDERALES Y DEL ESTADO DE CALIFORNIA EN RELACIÓN CON LOS SISTEMAS DE CONTROL DE EMISIONES DE MOTORES NO VEHICULARES Y DE MOTORES PEQUEÑOS PARA USO FUERA DE CARRETERAS DERECHOS Y OBLIGACIONES DEL CONSUMIDOR SEGÚN LA GARANTÍAPágina 14 — Español GARANTÍA PROGRAMA DE MANTENIMIENTO PARA EL CONTROL DE EMISIONES Y LISTA DE PIEZAS GARANTIZADAS Piezas para el Inspeccionar cada vez Limpiar cada Reemplazar cada Limpiar cada Reemplácelo cada control de antes de usar la unidad 5 horas de uso 25 horas de uso 25 horas de uso 50 Horas emisiones o cada año o cada año CONJUNTO DE SILENCIADOR CATALÍTICO ............................................................................................................................X CONJUNTO DEL FILTRO DE AIRE INCLUYE: FILTRO ...................................................................... X PANTALLA PARACHISPAS ..................................................................................................................... X CONJUNTO DEL CARBURADOR INCLUYE: REPRESA TÉRMICA ..............X JUNTAS..................................XCONJUNTO DEL TANQUE DE COMBUSTIBLE INCLUYE: CONDUCTOS DE COMBUSTIBLE .................X TAPA DEL TANQUE DE COMBUSTIBLE ................X FILTRO DE COMBUSTIBLECONJUNTO DEL ENCENDIDO INCLUYE:

BUJÍA ............................................................................................................ X

TODAS LAS PIEZAS RELACIONADAS CON LAS EMISIONES ESTÁN GARANTIZADAS POR DOS AÑOS O POR EL PERÍODO DE TIEMPO PREVIO AL MOMENTO DEL PRIMER CAMBIO PROGRAMADO DE LAS PIEZAS, LO QUE SUCEDA PRIMERO. ESTE PRODUCTO SE FABRICÓ CON UN SILENCIADOR CATALÍTICO ¡Felicidades! Acaba de realizar una inversión para proteger el medio ambiente. A fin de conservar el nivel de emisiones original de este producto, le suplicamos consultar el horario sobre mantenimiento que aparece abajo. ¡APROVECHE AL MÁXIMO SU COMPRA! Dirijase a www.homelite.com y registre en linea su nueva herramienta. Este producto ha sido probado enteramente antes de embarcarse para asegurar la completa satisfacción del consumidor. ¡Si tiene preguntas sobre el funcionamiento o el mantenimiento del producto, llame al teléfono de atención al consumidor de Homelite ! 1-800-242-4672 ¿NECESITA AYUDA? Para registrar su producto Homelite o configurar por correo normal la cuenta sirvase escribir en letra de molde la siguiente información en una tarjeta de 76 mm x 127 mm (3 pulg. x 5 pulg.) o en una tarjeta postal estándar: su nombre, dirección, números de teléfono, dirección de correo electrónico, producto(s) Homelite adquirido(s), con el número de articulo mostrado en el paquete y el número de serie de cada producto. Envie la tarjeta a: Homelite Consumer Products, Attn. Homelite Registration, 1428 Pearman Dairy Road, Anderson, SC 29625 USA. Si desea recibir información sobre nuestra compañía y sus productos, incluya por favor el siguiente enunciado en la tarjeta de registro: “Envienme información sobre su compañia y sus productos utilizando la información de contacto que estoy suministrando en el registro de este producto.”Página 15 — Español

SERVICIO Para obtener piezas o servicio, comuníquese con el centro de servicio autorizado de Homelite más cercano. Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse personalmente. Para obtener información sobre el establecimiento de servicio autorizado más cercano a usted, le suplicamos llamar al 1-800-242-4672 o visitar nuestro sitio en la red mundial, en la dirección www.homelite.com.

El número de modelo de este producto se encuentra en una placa o etiqueta pegada a la caja del motor. Le recomendamos anotar el número de serie en el espacio suministrado abajo.
