MANUAL DE USUARIO SL75GTX Ardo

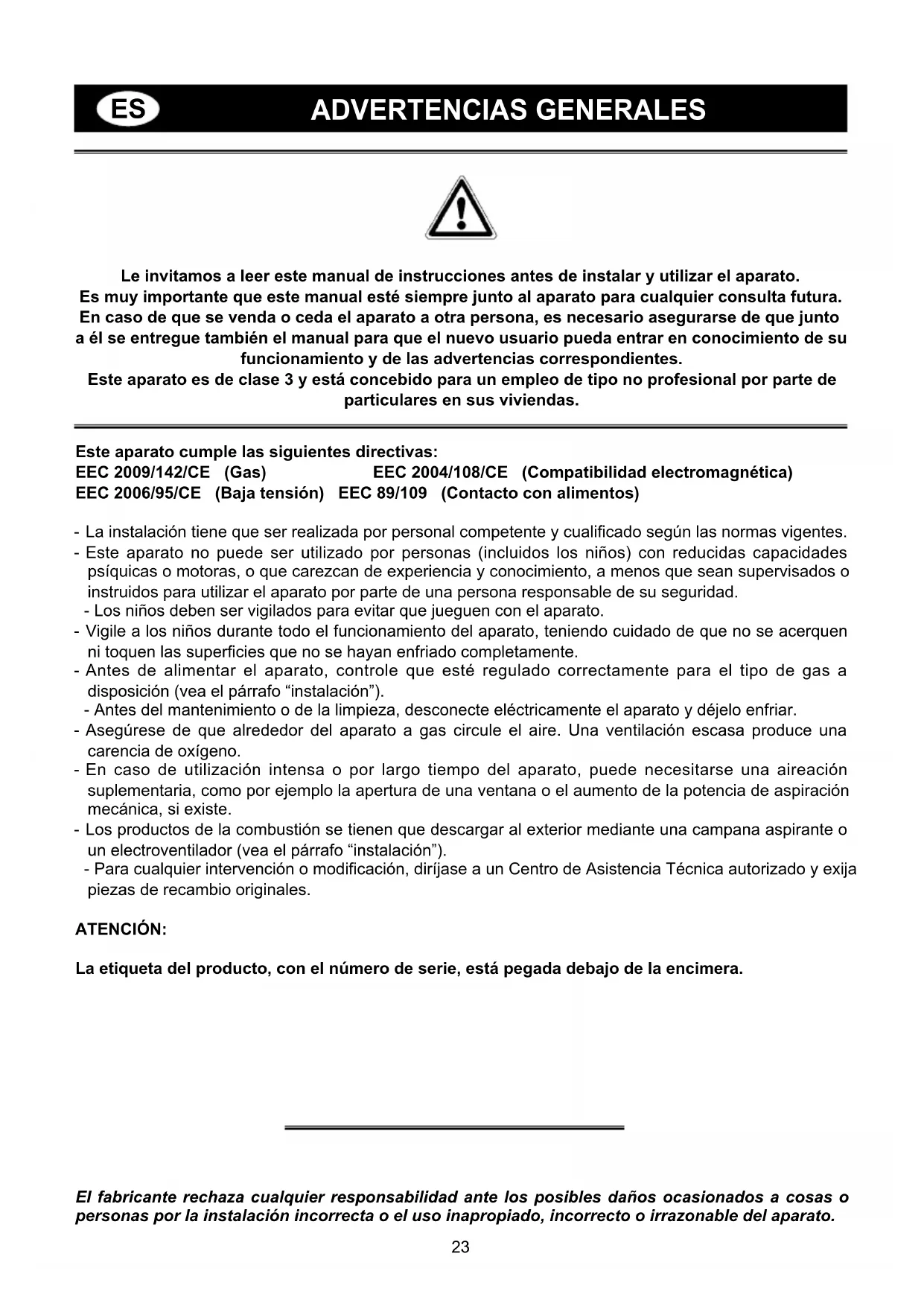

ADVERTENCIAS GENERALES Le invitamos a leer este manual de instrucciones antes de instalar y utilizar el aparato. Es muy importante que este manual esté siempre junto al aparato para cualquier consulta futura. En caso de que se venda o ceda el aparato a otra persona, es necesario asegurarse de que junto a él se entregue también el manual para que el nuevo usuario pueda entrar en conocimiento de su funcionamiento y de las advertencias correspondientes. Este aparato es de clase 3 y está concebido para un empleo de tipo no profesional por parte de particulares en sus viviendas. Este aparato cumple las siguientes directivas: EEC 2009/142/CE (Gas) EEC 2004/108/CE (Compatibilidad electromagnética) EEC 2006/95/CE (Baja tensión) EEC 89/109 (Contacto con alimentos) - La instalación tiene que ser realizada por personal competente y cualificado según las normas vigentes. - Este aparato no puede ser utilizado por personas (incluidos los niños) con reducidas capacidades psíquicas o motoras, o que carezcan de experiencia y conocimiento, a menos que sean supervisados o instruidos para utilizar el aparato por parte de una persona responsable de su seguridad. - Los niños deben ser vigilados para evitar que jueguen con el aparato. - Vigile a los niños durante todo el funcionamiento del aparato, teniendo cuidado de que no se acerquen ni toquen las superficies que no se hayan enfriado completamente. - Antes de alimentar el aparato, controle que esté regulado correctamente para el tipo de gas a disposición (vea el párrafo “instalación”). - Antes del mantenimiento o de la limpieza, desconecte eléctricamente el aparato y déjelo enfriar. - Asegúrese de que alrededor del aparato a gas circule el aire. Una ventilación escasa produce una carencia de oxígeno. - En caso de utilización intensa o por largo tiempo del aparato, puede necesitarse una aireación suplementaria, como por ejemplo la apertura de una ventana o el aumento de la potencia de aspiración mecánica, si existe. - Los productos de la combustión se tienen que descargar al exterior mediante una campana aspirante o un electroventilador (vea el párrafo “instalación”). - Para cualquier intervención o modificación, diríjase a un Centro de Asistencia Técnica autorizado y exija piezas de recambio originales. ATENCIÓN: La etiqueta del producto, con el número de serie, está pegada debajo de la encimera. El fabricante rechaza cualquier responsabilidad ante los posibles daños ocasionados a cosas o personas por la instalación incorrecta o el uso inapropiado, incorrecto o irrazonable del aparato.24

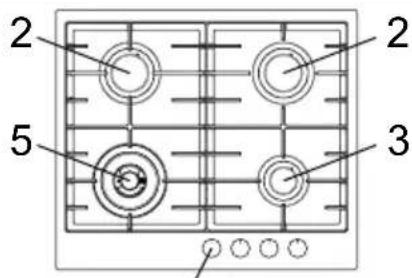

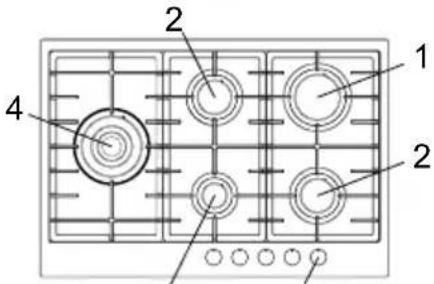

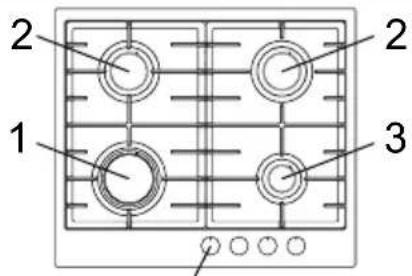

1 - Quemador rápido de 3000 W

2 - Quemador semirrápido de 1750 W

5 - Quemador doble corona de 3500 W

8 - Botón de mando del quemador

TABLA DE CARACTERÍSTICAS TÉCNICAS

Este producto es conforme a la directiva EU 2002/96/EC. El símbolo de la papelera tachada, colocado en el aparato, indica que, al final de su vida útil, el aparato debe tratarse separadamente de los residuos domésticos y se ha de entregar a un centro de recogida selectiva para aparatos eléctricos y electrónicos o, si se compra un aparato nuevo similar, al distribuidor. Al final de la vida del aparato, el usuario tiene que entregarlo a centros de recogida selectiva adecuados ya que, en caso contrario, se le pueden aplicar las sanciones previstas por la legislación sobre residuos. Para evitar posibles efectos negativos en el medioambiente y la salud, y favorecer la recuperación de los materiales que forman el producto, es necesario efectuar una correcta recogida selectiva que permita reciclar, tratar y eliminar el aparato de forma compatible con la naturaleza. Para más información sobre los sistemas de recogida disponibles, ponerse en contacto con el centro local de recogida de residuos o con la tienda donde se compró el aparato. Los fabricantes y los importadores cumplen con su responsabilidad para el reciclado, el tratamiento y la eliminación compatible con el medioambiente, tanto directamente como participando en un sistema colectivo.

INSTRUCCIONES PARA EL USUARIO

Es necesario que todas las operaciones relativas a la instalación, la regulación y la adaptación al tipo de gas disponible sean ejecutadas por personal cualificado, según las normas en vigor. Las instrucciones específicas se describen en la parte del manual reservada al instalador.

USO DE LOS QUEMADORES

La simbología serigrafiada al lado de los mandos indica la correspondencia entre el mando y el quemador. Encendido automático sin válvulas Gire en sentido antihorario el mando correspondiente hasta la posición de máximo (llama grande, fig. 1) y apriete el mando. Encendido automático con válvulas Gire en sentido antihorario el mando correspondiente hasta la posición de máximo (llama grande, fig. 1) y apriete el mando. Una vez realizado el encendido, mantenga el mando apretado durante unos 6 segundos. Uso de los quemadores Para lograr el máximo rendimiento sin derroche de gas, es importante que el diámetro de la olla sea adecuado a la potencia del quemador (vea la tabla siguiente) para evitar que la llama salga del fondo de la olla (fig. 2). Utilice la potencia máxima para llevar rápidamente a ebullición los líquidos y la potencia reducida para calentar los alimentos o para mantener la ebullición. Todas las posiciones de funcionamiento deben escogerse entre el máximo y el mínimo, nunca entre la posición de máximo y el punto de apagado. Para interrumpir la alimentación del gas, gire el mando en sentido horario hasta la posición de cierre. En ausencia de energía eléctrica, es posible encender los quemadores con los fósforos, situando el mando en el punto de encendido (llama grande, fig.1). Quemadores Potencias (W) Ø Ollas Auxiliar 1000 10 - 14 cm Semirrápido 1750 16 - 18 cm Rápido 3000 20 - 22 cm Triple Corona 3800 24 - 26 cm Doble Corona 3500 24 - 26 cm Advertencias - Controle que los mandos estén siempre en la posición de cierre (vea la fig. 1) cuando el aparato no esté en funcionamiento. - En caso de que la llama se apague accidentalmente, la válvula de seguridad después de pocos segundos interrumpirá automáticamente el suministro del gas. Para volver a encender el aparato ponga el mando en el punto de encendido (llama grande fig. 1) y apriete. - Durante la cocción con grasas o aceites tenga el máximo cuidado ya que estas sustancias, sobrecalentándose, podrían inflamarse. - No utilice aerosoles cerca del aparato en funcionamiento. - No ponga encima del quemador ollas inestables o deformadas para evitar vuelcos o rebosamientos. - Asegúrese de que las asas de las ollas estén situadas correctamente. - Cuando encienda el quemador, controle que la llama sea regular; baje siempre la llama o apáguela antes de quitar la olla. LIMPIEZA Antes de cada operación desconecte el aparato de la red de alimentación eléctrica. No utilizar máquinas de limpieza a vapor para realizar la limpieza del aparato. Se aconseja realizar la limpieza con el aparato frío. Partes esmaltadas Las partes esmaltadas se tienen que lavar con una esponja y con agua y jabón o con un detergente blando. No use productos abrasivos o corrosivos. Evite que sustancias como el zumo de limón, el tomate, el agua salina, el vinagre, el café y la leche queden por largo tiempo en las superficies esmaltadas. Partes de acero inoxidable El acero inoxidable puede mancharse si queda en contacto con agua caliza o detergentes agresivos por largo tiempo. Se aconseja lavar con agua y jabón, luego secar con un paño blando. El brillo se mantiene mediante el uso periódico de productos químicos adecuados, que se encuentran en el comercio. Quemadores y parrillas Estos componentes se pueden quitar para facilitar la limpieza. Los quemadores se deben lavar con una esponja y agua y jabón o con un detergente blando y, una vez bien secados, se volverán a poner en su posición original. Controle que los canales repartidores de llama no estén atascados. Verifique que la sonda de la válvula de seguridad y el electrodo de encendido estén siempre bien limpios para garantizar un funcionamiento óptimo. Grifos del gas La eventual lubricación de los grifos tiene que ser realizada exclusivamente por personal especializado. En caso de endurecimiento o de funcionamiento anómalo de los grifos del gas, diríjase al Servicio de Asistencia.26

INSTRUCCIONES PARA EL INSTALADOR

INSTALACIÓN Montaje de la encimera El aparato está realizado para ser empotrado en muebles resistentes al calor. Las paredes de los muebles tienen que resistir una temperatura de al menos 90°C. El aparato es de tipo “Y”, o sea se puede instalar con una sola pared lateral a la derecha o izquierda de la encimera. Evite la instalación del aparato cerca de materiales inflamables como cortinas, trapos, etc. Practique una abertura de las dimensiones indicadas en la fig. 3 en la superficie del mueble, respetando una distancia de por lo menos 50mm del borde del aparato hasta las paredes adyacentes. MODELO L (mm) P (mm)

La eventual presencia de un elemento colgante encima de la encimera tiene que prever una distancia mínima de 760 mm desde el top. Se aconseja aislar el aparato del mueble de abajo con un separador dejando un espacio de depresión de al menos 10 mm (fig. 4). En caso de introducción en una base con horno, es necesario tomar las debidas precauciones para asegurar una instalación conforme a las normas vigentes de prevención de accidentes. Preste especial atención a que el cable eléctrico y el tubo de alimentación estén situados de tal modo que no puedan entrar en contacto con las partes todavía calientes de la envoltura del horno. Además, en caso de instalación sobre un horno sin ventilación forzada de refrigeración, se deberán prever tomas de aire apropiadas para permitir una aireación adecuada, con una superficie de entrada inferior de al menos 200 cm² y una superficie de salida superior de al menos 60 cm². Fijación de la encimera Cada encimera se entrega con una junta especial. Además, se entrega un juego de ganchos que se deben utilizar para la fijación de la encimera. Para la instalación actúe del modo siguiente: - Quite las parrillas y los quemadores de la encimera. - De la vuelta al aparato y extienda la junta S a lo largo del borde exterior (fig. 5). - Inserte y sitúe la encimera en la abertura practicada en el mueble y bloquéela con los tornillos V de los ganchos de fijación G (fig.6). Local de instalación Este aparato no está dotado de un dispositivo de descarga de los productos de combustión y por lo tanto es necesario descargar los humos al exterior utilizando una campana o un electroventilador que se accione cada vez que se utiliza el aparato. El local donde se instala el aparato debe tener un flujo natural de aire para la combustión regular del gas y para la ventilación del local; el volumen de aire necesario no debe ser inferior a 20 m

El flujo de aire debe tener lugar a través de aberturas permanentes practicadas en las paredes del local comunicantes con el exterior. La ventilación puede proceder también de un local contiguo; en este caso aténgase a lo establecido en las normas vigentes. Las aberturas deben tener una sección mínima de 200 cm

Conexión del gas Compruebe que el aparato sea regulado para el tipo de gas disponible; vea la etiqueta situada debajo del aparato. Actúe según las instrucciones que encontrará en el párrafo “cambio de gas y regulaciones” para su eventual adaptación a gases diferentes. El aparato tendrá que conectarse a la instalación del gas utilizando tubos metálicos rígidos conformes a la norma vigente o tubos flexibles de acero con pared continua conformes a la norma ADVERTENCIA IMPORTANTE: LAS OPERACIONES INDICADAS A CONTINUACIÓN TIENEN QUE SER REALIZADAS EXCLUSIVAMENTE POR PERSONAL CUALIFICADO DE CONFORMIDAD CON LAS NORMAS VIGENTES. LA CASA CONSTRUCTORA RECHAZA CUALQUIER RESPONSABILIDAD ANTE LOS DAÑOS OCASIONADOS A PERSONAS, ANIMALES O COSAS POR LA INOBSERVANCIA DE DICHAS DISPOSICIONES.27

INSTRUCCIONES PARA EL INSTALADOR

vigente. Algunos modelos están dotados de dos empalmes: uno cilíndrico A y uno cónico B (fig. 7). Elija el empalme apropiado según el país de instalación. La conexión no debe provocar esfuerzos a la rampa del gas. Una vez finalizada la instalación, controle la hermeticidad de las conexiones con una solución jabonosa. Conexión eléctrica La conexión a la red eléctrica debe ser realizada por personal cualificado y según las normas vigentes. La tensión de la instalación eléctrica debe corresponder a la que se indica en la etiqueta debajo del aparato. Verifique que la instalación eléctrica esté dotada de una conexión a tierra según las normas y las disposiciones de la ley. La toma de tierra es obligatoria. Si el aparato no está provisto de una clavija, instale una clavija normalizada en el cable de alimentación. Para conectar el aparato a la red es necesario disponer de un dispositivo que asegure la desconexión de la red, con una distancia de abertura de los contactos que permita la desconexión completa en condiciones de categoría de sobretensión III en conformidad con las reglas de la instalación

CAMBIO DEL GAS Y REGULACIONES

Cambio de las boquillas Si el aparato está regulado para un tipo de gas distinto al tipo disponible, es necesario sustituir las boquillas de los quemadores. La elección de las boquillas a sustituir se tiene que hacer según la tabla de “características técnicas” representada a continuación. Luego actúe del modo siguiente: - Quite las parrillas y los quemadores. - Con una llave de tubo L destornille la boquilla U (fig. 8) y sustitúyala con la correspondiente. - Bloquee con fuerza la nueva boquilla. Regulación de los quemadores La regulación del mínimo debe ser siempre correcta y la llama debe permanecer encendida incluso cuando se pase bruscamente de la posición de máximo a la de mínimo. Si esto no ocurre es necesario regular el mínimo como sigue: - Encienda el quemador; - Gire el grifo hasta la posición de mínimo (llama pequeña); - Quite el mando del eje del grifo; - Introduzca un destornillador plano en el agujero F del grifo (fig.9) y gire el tornillo by-pass hasta obtener una regulación correcta del mínimo. En los quemadores que funcionan a gas G30, el tornillo debe estar atornillado completamente. MANTENIMIENTO Sustitución del cable de alimentación En caso de sustitución del cable de alimentación se tendrá que utilizar un cable conforme a las normas del tipo H05VV-F o H05RR-F de sección 3x0,75 mm

La conexión a la regleta se tiene que realizar según se indica en la fig. 10 - 10A: cable L marrón (fase) cable N azul (neutro) cable verde-amarillo (tierra) La casa constructora rechaza cualquier responsabilidad ante las posibles inexactitudes imputables a errores de imprenta o de transcripción contenidas en este manual de instrucciones. Además, se reserva el derecho de modificar su propio producto en la medida que considere oportuna, sin perjudicar las características esenciales de funcionamiento y seguridad.28
