MANUAL DE USUARIO SHE53T56UC BOSCH

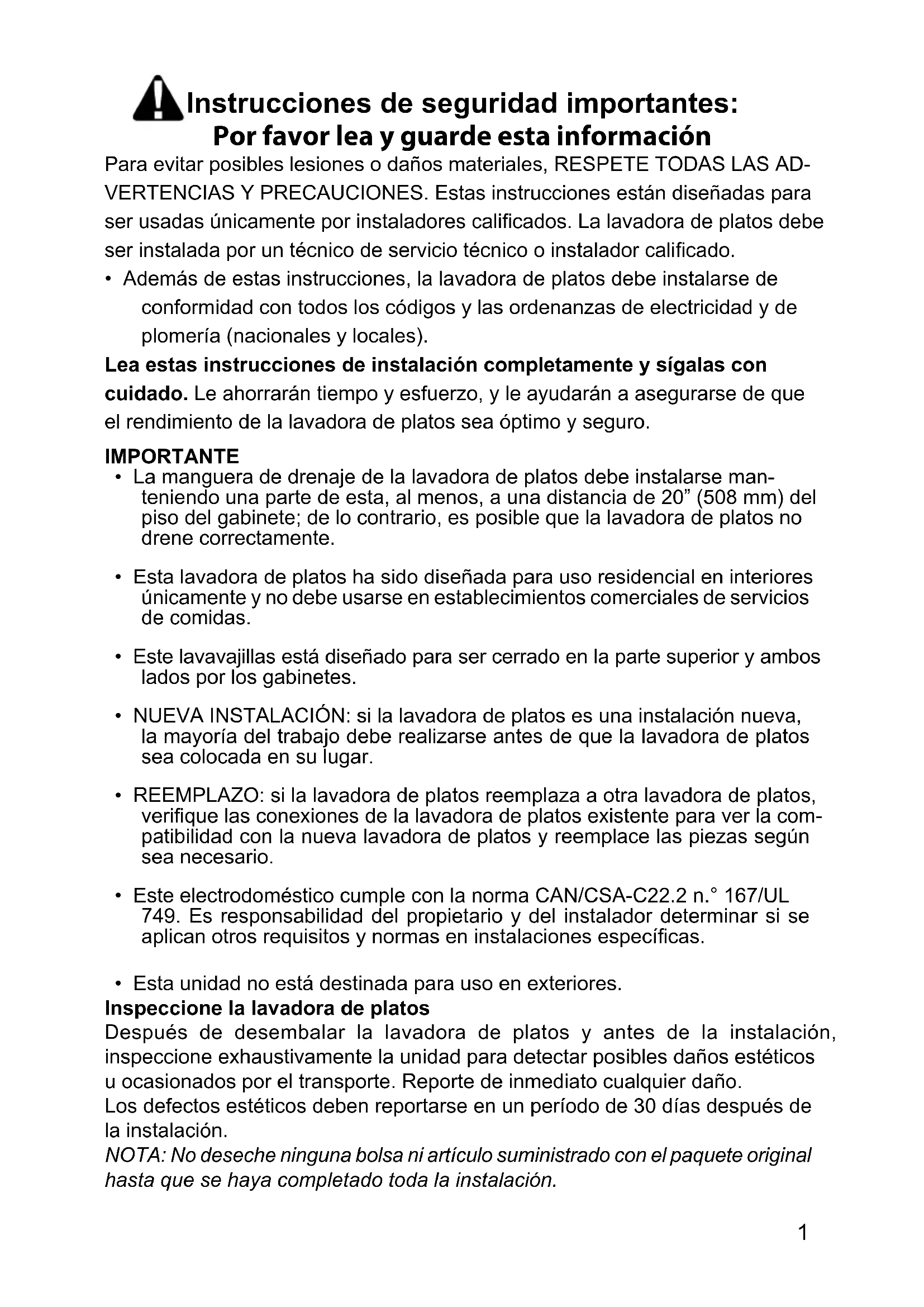

• Además de estas instrucciones, la lavadora de platos debe instalarse de conformidad con todos los códigos y las ordenanzas de electricidad y de plomería (nacionales y locales). Lea estas instrucciones de instalación completamente y sígalas con cuidado. Le ahorrarán tiempo y esfuerzo, y le ayudarán a asegurarse de que el rendimiento de la lavadora de platos sea óptimo y seguro. IMPORTANTE

• La manguera de drenaje de la lavadora de platos debe instalarse man- teniendo una parte de esta, al menos, a una distancia de 20” (508 mm) del piso del gabinete; de lo contrario, es posible que la lavadora de platos no drene correctamente.

• Esta lavadora de platos ha sido diseñada para uso residencial en interiores únicamente y no debe usarse en establecimientos comerciales de servicios de comidas.

• Este lavavajillas está diseñado para ser cerrado en la parte superior y ambos lados por los gabinetes.

• NUEVA INSTALACIÓN: si la lavadora de platos es una instalación nueva, la mayoría del trabajo debe realizarse antes de que la lavadora de platos sea colocada en su lugar.

• REEMPLAZO: si la lavadora de platos reemplaza a otra lavadora de platos, verique las conexiones de la lavadora de platos existente para ver la com- patibilidad con la nueva lavadora de platos y reemplace las piezas según sea necesario.

• Este electrodoméstico cumple con la norma CAN/CSA-C22.2 n.° 167/UL

749. Es responsabilidad del propietario y del instalador determinar si se

aplican otros requisitos y normas en instalaciones especícas.

• Esta unidad no está destinada para uso en exteriores. Inspeccione la lavadora de platos Después de desembalar la lavadora de platos y antes de la instalación, inspeccione exhaustivamente la unidad para detectar posibles daños estéticos u ocasionados por el transporte. Reporte de inmediato cualquier daño. Los defectos estéticos deben reportarse en un período de 30 días después de la instalación. NOTA: No deseche ninguna bolsa ni artículo suministrado con el paquete original hasta que se haya completado toda la instalación.

Instrucciones de seguridad importantes: Por favor lea y guarde esta información2 Cómo evitar peligros generales Use la lavadora de platos únicamente cuando esté completamente instalada. Al abrir la puerta de una lavadora de platos que no está instalada, abra la puerta con cuidado mientras sostiene la parte posterior de la unidad. No seguir esta advertencia puede provocar que la lavadora de platos se caiga, lo que ocasiona lesiones graves. Antes de instalar los soportes de montaje en “L” para la encimera sumi- nistrados con la unidad (solo en algunos modelos), decida qué método se usará para asegurar la lavadora de platos en su abertura. Una vez que estos soportes de montaje están instalados en la lavadora de platos, es difícil retirarlos, y esto daña los soportes de montaje y la lavadora de platos. En algunas condiciones, se puede formar gas hidrógeno en un sistema de agua caliente que no se ha utilizado durante semanas. El gas hi- drógeno es explosivo. Antes de llenar una lavadora de platos con un sistema que ha estado apagado durante semanas, deje correr agua de un grifo cercano en un área bien ventilada hasta que no haya sonido ni evidencia de gas. Retirar cualquier cubierta o jalar la lavadora de platos del gabinete puede hacer que queden expuestas las conexiones de agua caliente, la alimentación eléctrica, y puntas o bordes losos. Manipule la unidad con cuidado. Cómo evitar peligros de descarga eléctrica/incendio No permita que las líneas de electricidad ni las tuberías de suministro de agua entren en contacto. Se suministran canales separados debajo de la lavadora de platos. No trabaje en un circuito energizado. Hacerlo podría ocasionar lesio- nes graves o la muerte. Únicamente los electricistas calicados pueden realizar la instalación eléctrica. No intente realizar ningún trabajo en el circuito de suministro eléctrico de la lavadora de platos hasta que esté seguro de que el circuito se encuentra desenergizado. ADVERTENCIAAsegúrese de que la instalación eléctrica se haya realizado correcta- mente. No debe haber conexiones eléctricas sueltas. Asegúrese de que todas las conexiones eléctricas se hayan realizado correctamente. El cliente tiene la responsabilidad de asegurarse de que la instalación eléctrica de la lavadora de platos cumpla con todos los códigos y las or- denanzas de electricidad nacionales y locales. La lavadora de platos está diseñada para un suministro eléctrico de CA de 120 V, 60 Hz, conectado a un circuito eléctrico con una conexión a tierra adecuada, exclusivo para la lavadora de platos, con un fusible o disyuntor con capacidad nominal para 15 A. Los conductores del suministro eléctrico deben ser de alambre, úni- camente de cobre, con un calibre de alambre estadounidense (American Wire Gauge, AWG) n.° 14 como mínimo, con capacidad nominal para uso en temperaturas de 75 °C (167 °F) o más altas. Este electrodoméstico debe conectarse a un sistema de cableado metálico y permanente, con conexión a tierra, o debe instalarse un conductor de conexión a tierra para equipos junto con los conductores de circuitos y conectarlo al terminal de conexión a tierra para equipos o al hilo de conexión a tierra del electrodoméstico. No use cables de extensión. Cómo evitar peligros en las tuberías y peligros de escaldadura No realice ningún trabajo en una tubería de agua caliente que tenga carga. Podría ocasionar lesiones graves. Únicamente los plomeros calicados pueden realizar trabajos de plomería. No intente realizar ningún tipo de trabajo en las tuberías de suministro de agua caliente de la lavadora de platos hasta que esté seguro de que el suministro de agua caliente está cerrado. No apriete en exceso el codo de 90°. Hacerlo puede dañar la válvula de entrada de agua y provocar una pérdida de agua. Las temperaturas requeridas para soldar y fundir dañan la válvula de entrada de agua de la lavadora de platos. Si se van a soldar o fundir las tuberías para plomería, mantenga la fuente de calor, al menos, a 6″ (152.4 mm) de distancia de la válvula de entrada de agua de la lavadora de platos. Consulte los códigos de plomería locales para conocer los procedimientos y los accesorios de plomería aprobados. Todos los trabajos de plomería deben realizarse según los códigos nacionales y locales. Estas instrucciones describen un método de instalación para mangueras trenzadas de acero inoxidable o tuberías de suministro de agua caliente de polietileno reticulado (Cross-linked polyethylene, PEX). Si usa tubos de cobre o de otro material para el suministro de agua, haga que un plomero autorizado realice la instalación correspondiente. 3Cable de suministro eléctrico: AWG n.° 14 como mínimo, 2 conductores con 1 conexión a tierra, conductores de cobre aislados, con capacidad nominal para 75 °C o más. Únicamente se necesita si la línea eléctrica de la vivienda no es adecuada. Línea de suministro de agua caliente: tubos de cobre con diámetro externo de 3/8 pulg., como mínimo, o línea de suministro de la lavadora de platos de metal trenzado. Únicamente necesaria si la línea de suministro de agua de la vivienda no es suciente. Válvula de cierre y conectores adecuados para la línea de suministro de agua caliente (tubos de cobre/conector de compresión o manguera trenzada). Se requiere un conector de conductos o un protector para cable incluidos en el listado de UL si conecta el cableado de campo directamente al bloque de terminales. Herramientas y materiales necesarios Clé ajustable

Scie cylindrique Destornillador Phillips 4Materiales suministrados Abrazadera de tornillo (para mangueras) Caja de empalme Arandela protectora de borde exible para cable eléctrico Soportes de montaje Tornillos para los soportes de montaje Ø 4x13mm

Adhesivo respaldado clip de la cuerda FMateriales suministrados (depende del modelo) Panel de pie con ranuras (depende del modelo) Guía de instalación para panel de puerta completamente integrado (depende del modelo) Tornillos del panel de pie con ranuras Ø 4 x 16 mm (depende del modelo) Panel de pie sin ranuras (depende del modelo) Tornillos del panel de pie sin ranuras (depende del modelo): de color negro o plata, según el color del panel de pie Soportes de montaje del panel de pie (Depende del modelo se utiliza con panel de pie no ranura da se muestra arriba del modelo)

6Panel de pie sin ranuras (depende del modelo) Requisitos del recinto ¡Evite el peligro de escaldadura o de descarga eléctrica! Asegúrese de que el suministro de agua y el suministro eléctrico estén cerrados antes de realizar la instalación o el servicio técnico. Evite Descarga Eléctrica / Peligro de incendio! No permita que las líneas eléctricas y de suministro para ADVERTENCIA Nota: Esta lavadora de platos ha sido diseñada para estar cercada, por la parte superior, la parte trasera y ambos lados, por el conjunto de gabinetes de una cocina residencial estándar. Seleccione una ubicación que esté lo más cerca posible del fregadero para tener un fácil acceso a las líneas de suministro de agua y de drenaje. Para lograr el funcionamiento y el aspecto apropiados de la lavadora de platos, asegúrese de que el cerramiento sea cuadrado y de que tenga las dimensiones que se muestran. min 34" (864 mm) min 24" (610 mm)

7Si lavadora de platos se instalará en una esquina, asegúrese de que haya un espacio libre adecuado para abrir la puerta, como se muestra. Una vez que elija el lugar apropiado para su lavadora de platos, haga las aberturas necesarias en sus gabinetes para permitir el paso de las líneas de agua, drenaje y eléctricas del lado apropiado. Los oricios deben cortarse dentro del área de 4 x 2 pulg. que se muestra.

Verique el espacio libre entre la puerta de la lavadora de platos y la pared.Si la abertura se realiza atravesando madera, líjela hasta que quede lisa. Si la abertura se realiza atravesando metal, utilice el protector de bordes (B) que se proporciona u otro método aprobado para proteger el cableado contra daños. Gire el extremo de la línea de suministro de agua para separarla de la base de la lavadora de platos, como se muestra.

9Jale de la manguera de drenaje para sacarla de la base de embalaje, como se muestra. Aparte el panel de pie para su uso posterior. Retire el sujetador de la manguera que se encuentra en la parte trasera de la lavadora de platos, como se muestra. REMOVE

10Suministro eléctrico El cliente tiene la responsabilidad de asegurarse de que la instalación eléctrica de la lavadora de platos cumpla con todos los códigos y las ordenanzas de electricidad nacionales y locales. La lavadora de platos está diseñada para un suministro eléctrico de CA de 120 V, 60 Hz, conectado a un circuito eléctrico con una conexión a tierra adecuada, exclusivo para la lavadora de platos, con un fusible o disyuntor con capacidad nominal para 15 A. Los conductores del suministro eléctrico deben ser de alambre de cobre, con AWG n.° 14 como mínimo, con capacidad nominal para uso en temperaturas de 75 °C (167 °F) o más altas. Capacidad nominal eléctrica de la lavadora de platos Volts Hertz Amperes Watts

1,440 Instrucciones para la conexión a tierra La lavadora de platos debe tener una conexión a tierra adecuada antes de operarla. Este electrodoméstico debe conectarse a un sistema de cableado metálico y permanente, con conexión a tierra, o se debe instalar un conductor de conexión a tierra para equipos junto con los conductores de circuitos y conectarlo al terminal de conexión a tierra para equipos o al hilo de conexión a tierra de la lavadora de platos. Asegúrese de que la lavadora de platos tenga una conexión a tierra adecuada, de conformidad con todos los códigos locales o, en el caso de que no haya un código local, con el CÓDIGO NACIONAL ELÉCTRICO (National Electrical Code) en los Estados Unidos o la última versión del CÓDIGO ELÉCTRICO CANADIENSE (Canadian Electrical Code) C22.1 en Canadá, así como con todos los códigos provinciales/estatales o municipales o locales. Preparación eléctrica ADVERTENCIA ¡Evite el peligro de escaldadura o de descarga eléctrica! No tra- baje en un circuito energizado. Hacerlo podría ocasionar lesiones graves o la muerte. Únicamente los electricistas calicados pueden realizar trabajos de electricidad. No intente realizar ningún trabajo en el circuito de suministro eléctrico de la lavadora de platos hasta que esté seguro de que el circuito se encuentre desenergizado. Evite el peligro de descarga eléctrica/incendio Asegúrese de que la instalación eléctrica se haya realizado correctamente. Únicamente los electricistas calicados pueden realizar trabajos de electricidad. Evite el peligro de descarga eléctrica/incendio Asegúrese de que no haya conexiones eléctricas sueltas. Asegúrese de que todas las conexiones eléctricas se hayan realizado correctamente. 11Nota: Instalaciones que utilizan un receptáculo No se proporciona el kit auxiliar de cables (Modelo n.° SMZPC002UC) diseñado para la conexión a un receptáculo, pero puede pedirse a través de Servicio al cliente, llamando al 1-800-944-2904. Asegúrese de que el receptáculo doméstico cumpla con los requisitos de suministro eléctrico, así como con los códigos nacionales y locales. Si usted opta por conectar la lavadora de platos en forma permanente a la conexión alámbrica, siga los siguientes pasos. Corte toda la electricidad al área de instalación. Retire los tornillos y la cubierta de la caja de empalme (A) y apártelos para utilizarlos después. Retire el revestimiento externo y el aislamiento de la conexión alámbrica/ del cable de alimentación, como se muestra.

12K ADVERTENCIAWARNINGAVERTISSEMENTSTRICTLY FOLLOW ALL INSTRUCTIONS IN THIS MANUAL. USE ONLY 14 OR 12 AWG COPPER WIRE WITH A MIN. TEMP. RATING OF 75°C (167°F).PLACE ALL WIRING IN THE POWER SUPPLY BOX AND INSTALL COVER.CONNECTION SCREWS ARE NOT REMOVABLE.ESTRICTAMENTE SIGA TODAS LAS INSTRUCCIONES DE ESTE MANUAL.UTILICE SÓLO EL 14 O 12 DE ALAMBRE DE COBRE AWG CON UN GRADO DE LA TEMPERATURA MÍNIMA DE 75 ° C (167 ° F). COLOQUE TODOS LOS CABLES EN LA CAJA DE LA FUENTE DE ALIMEN- TACIÓN Y LA INSTALACIÓN DE LA CUBIERTA. TORNILLOS DE CONEXIÓN NO SON EXTRAIBLES.WIRE STRIP GAGE1/2" (13 mm)CALIBRE DE POUR DÉNUDERINDICADOR DE CABLE PELADOOBSERVER TOUTES LES INSTRUCTIONS DE CE GUIDE.UTILISER SEULEMENT DU FIL DE CUIVRE 14 OU 12 AWG AVEC UNECOTE DE TEMPÉRATURE MINIMALE DE 75°C (167°F).PLACER TOUS LES FILS DANS LA BOÌTE D‘ALIMENTATION ETREMETTRE LE COUVERCLE.LES VIS DE CONNEXIONS NE SONT PAS AMOVIBLES. Conecte el protector para cable (no se proporciona) al lado opuesto de la caja de empalme. Introduzca el cable desnudo de cobre o verde (de conexión a tierra) del cableado de suministro de campo en la conexión a tierra del bloque de terminales y ajuste rmemente el tornillo del bloque de terminales, como se muestra. Introduzca el cable blanco (neutro) en la conexión “N” del bloque de terminales y ajuste rmemente el tornillo del bloque de terminales. Introduzca el cable negro (vivo) en la conexión “L” del bloque de terminales y ajuste rmemente el tornillo del bloque de terminales. Ajuste el protector para cable. Revise las conexiones eléctricas para asegurarse de que son seguros y la vuelva a colocar cubierta de la caja de conexiones. Nota: La echa (que se muestra en la gura anterior) debe alinearse con el cable de alimentación. descarga de tracción (no incluido)

ver con la cubierta instaladaechaColoque el soporte del cordón adhesivo (incluida en el kit de instalación) 5" (127 mm) de ajuste de las patas como se muestra en la gura de arriba y el de alimentación a través de la ruta de clip. Nota: La longitud del cable de medida desde la parte trasera de plástico correa para el recipiente debe ser ≤ 47,25" (1200 mm). Cable de alimentación a través de la Ruta de la correa y enchufe el extremo del cable de suministro en la parte trasera de la lavadora de platos hasta que haga clic, como se muestra. Nota: Asegurar enchufe esté completamente asentada. CLIC adhesivas clip de cable pata de ajuste correa 5" (127 mm

nrutamiento cable alternativo

Monte la caja de empalme del suministro eléctrico (A) de la lavadora de platos y el receptáculo exclusivo en un gabinete accesible adyacente a la lavadora de platos (no monte la caja de empalme ni el receptáculo detrás de la lavadora de platos). Nota: No se proporcionan los tornillos para el montaje de la caja de empalme del suministro eléctrico. Cable de alimentación a través de la Ruta y la abertura del gabinete lavavajillas.

14Instalación de los soportes de montaje AVISO Antes de instalar los soportes de montaje para la encimera suministrados, decida qué método utilizará para asegurar la lavadora de platos al cerramiento. Una vez que los soportes de montaje están instalados en la lavadora de platos, es difícil retirarlos, y esto daña los soportes de montaje y la lavadora de platos. Si usted tiene un panel completamente integrado, no acople los soportes de montaje hasta tanto no haya acoplado el panel a la puerta. Si el aislamiento cubre el área en la ilustración 12a, pliéguelo hacia atrás. Oriente los soportes de montaje (D) como se muestra. Observe la posición del soporte en la ilustración 12b. El montaje superior se usa para encimeras hechas de madera u otros ma- teriales que puedan ser perforados fácilmente. Si tiene supercie sólida, mármol, granito, encimeras y otras muy duras, vaya al paso 13 ahora. Utilizando pinzas, doble hacia abajo como se muestra en la ilustración 13c, de modo que el soporte no se deslice fuera de la ranura en la estructura. Todavía no conecte al gabinete.

ADVERTENCIA Evite el peligro de caída Use la lavadora de platos únicamente cuando esté completamente instalada. Al abrir la puerta de una lavadora de platos que no está instalada, abra la puerta con cuidado mientras sostiene la parte posterior de la unidad. No seguir esta advertencia puede ocasionar lesiones graves.

15Sujete el soporte de montaje (D) con las pinzas en la perforación y dóblelo hasta que el extremo redondeado se salga. Deseche el extremo.

El montaje lateral se utiliza para encimeras hechas de mármol, granito u otros materiales muy duros que no pueden ser perforados fácilmente.

Deslice la brida del soporte a través de las ranuras de los costados en la estructura, como se muestra. Utilizando pinzas, doble la brida de modo que el soporte no se deslice fuera de la ranura. Todavía no conecte al gabinete.Si su fregadero se encuentra del lado derecho de donde usted está instalando la lavadora de platos, tendrá que volver a colocar las mangueras detrás de la lavadora de platos antes de instalarla. Para hacerlo, descuelgue la correa por la que pasan las mangueras en la parte trasera de la base de la lavadora de platos y colóquelas según sus requerimientos. Si su fregadero se encuentra del lado izquierdo, deje las mangueras como vinieron. vaya al paso 16 ahora. Colocación del lavavajillas

17Vuelva a colocar las mangueras de modo que pasen por la correa del otro lado. Asegúrese de calzar la correa de vuelta en su lugar para asegurar las mangueras, como se muestra.

18Para evitar rayar el piso, utilice protección para pisos y tenga cuidado al deslizar la lavadora de platos dentro del gabinete. Use las manos en ambos lados de la lavadora de platos para empujar en forma pareja. Jale la entrada de agua y las mangueras de drenaje a través de oricio en el gabinete, como se muestra. Empuje la unidad 2/3 hacia adentro de la abertura y deténgase.

19Extienda la mano hacia el gabinete adyacente y jale las mangueras y el cable de alimentación excedentes completamente hacia afuera, de modo que no se plieguen. Empuje la unidad hacia adentro hasta que quede a ras con la puerta del gabinete Ajuste las patas como se muestra para elevar la unidad de manera que quede a ras con la encimera. Utilice un nivel para vericar que su lavadora de platos esté nivelada. Nivele de un lado al otro girando las patas hacia la derecha para levantar la parte delantera de la unidad o hacia la izquierda para bajarla, como se muestra. Nivele desde la parte adelante hacia la trasera girando el tornillo hacia la derecha para levantar la parte trasera o hacia la izquierda para bajarla.

20Centre la lavadora de platos en la abertura antes de asegurarla en su gabinete o encimera, como se muestra.

21Coloque los tornillos de montaje (E) a través de los oricios que se encuentran en los soportes de montaje, como se muestra para el montaje superior (21) o lateral (22). Asegurar el lavavajillas

22ADVERTENCIA AVISO ¡Evite el peligro de escaldadura! No realice ningún trabajo en una tubería de agua caliente que tenga carga. Podría ocasionar lesiones graves. Únicamente los plomeros calicados pueden realizar trabajos de plomería. No intente realizar ningún tipo de trabajo en las tuberías de suministro de agua caliente de la lavadora de platos hasta que esté seguro de que el suministro de agua caliente esté cerrado. Las temperaturas requeridas para soldar y fundir dañan la lavadora de platos. Si se van a soldar o fundir las tuberías para plomería, mantenga la fuente de calor, al menos, a 6 pulgadas (152.4 mm) de distancia de la lavadora de platos. Suministro de agua caliente El calentador de agua debe congurarse para suministrar a la lavadora de platos agua de aproximadamente 120 °F (49 °C). El agua demasiado caliente puede hacer que algunos detergentes pierdan efectividad. Las temperaturas más bajas de agua aumentarán los tiempos de funciona- miento. La presión del suministro de agua caliente debe ser de entre 15 y 145 psi (1 a 10 bar). NOTAS:

• Si se usa una junta con soldadura en lugar de un conector de compresión, asegúrese de hacer todas las conexiones con soldadura antes de conectar la línea de suministro de agua a la lavadora de platos.

• Asegúrese de que no haya codos cerrados ni pliegues en la línea de agua, que podrían restringir el ujo del agua.

• Use siempre el sello adecuado al realizar conexiones de plomería.

• Antes de conectar la línea de suministro de agua a la lavadora de platos, deje correr el agua en la línea entrante durante alrededor de 5 minutos para eliminar cualquier material externo.

• Abra el suministro de agua y verique que no haya pérdidas una vez que estén hechas las conexiones. Conexiones de agua de entrada 23Conecte la línea de suministro de agua de la lavadora de platos a la válvula de cierre del agua. Necesitará utilizar una línea de suministro de agua de la lavadora de platos aprobada con los conectores correctos para realizar esta conexión. Use siempre el sello adecuado al realizar conexiones de plomería. Una vez que estén hechas todas las conexiones, abra el suministro de agua caliente y verique que no haya pérdidas.

24Conexiones del drenaje NOTAS:

• Si las ordenanzas locales requieren un espacio de aire, instálelo de acuerdo con las instrucciones del fabricante.

• Si la manguera de drenaje de la lavadora de platos debe conectarse a una conexión de drenaje para lavadora de platos de un triturador de desechos, retire el tapón de la conexión de drenaje para lavadora de platos del triturador de desechos.

• De todo su largo, la manguera de drenaje de la lavadora de platos debe tener una parte que esté rmemente sujetada 20 pulgadas por encima del piso del gabinete.

• La longitud de la manguera de drenaje puede extenderse si es nec- esario. La longitud máxima de la manguera de drenaje, incluida la manguera que se conecta con el espacio de aire, es de 150 pulgadas. La manguera de drenaje de la lavadora de platos debe instalarse man- teniendo una parte de esta, al menos, a una distancia de 20 pulg. (508 mm) del piso del gabinete; de lo contrario, es posible que la lavadora de platos no drene correctamente.

La manguera de drenaje de la lavadora de platos puede conectarse a la tubería de drenaje utilizando un espacio de aire de dos maneras: - Conectando a la conexión de drenaje para lavadora de platos debajo del fregadero (24a). - Conectando a la conexión de drenaje para lavadora de platos de un triturador de desechos (24b). NOTA: Coloque la abrazadera de la manguera alrededor del ex- tremo de la manguera de drenaje ANTES de conectarla a la tubería. La manguera de drenaje de la lavadora de platos puede conectarse a la tubería de drenaje utilizando un bucle alto de dos maneras: - Conectando a la conexión de drenaje para lavadora de platos debajo del fregadero (24c). - Conectando a la conexión de drenaje para lavadora de platos de un triturador de desechos (24d).

26Utilice la abrazadera que se propor- ciona (C) para conectar la manguera de drenaje a la tubería de la vivienda, como se muestra.

Cómo colocar el panel de pie Si su lavadora de platos vino con un panel de pie con ranuras (G), siga estas instrucciones; de lo contrario, vaya ahora al paso 27. Nota: Si utiliza el panel de pie ranuras se muestra en 26, no están obligados a continuación entre paréntesis que aparecen en el 27 de montaje de metal. Coloque el panel de pie con ranuras (G) en la lavadora de platos. Deje que se apoye sobre el piso. Acóplelo con tornillos (H), como se muestra. Use únicamente los tornillos suministrados para evitar dañar la lavadora de platos. El panel de pie debe quedar a ras del piso. ¡Ha nalizado la instalación!

27Si su lavadora de platos vino con un panel de pie sin ranuras (I) y soportes del panel de pie (K), siga estas instrucciones: Enchufe los soportes de metal (K) en las aberturas a ambos lados de la base, como se muestra. Utilice un tornillo (J) para montar los soportes de metal en la base, como se muestra. Inserte el faldón de hule previamente acoplado detrás de los dedos en los soportes de metal, como se muestra.

28Deslice el panel de pie de metal a su posición asegurándose de que la parte inferior del panel de pie quede a ras del piso. Utilice un tornillo (J) para montar el panel de pie a través del oricio con el que coincide en los soportes de metal (K), como se muestra. Nota: La altura del panel de pie puede ajustarse atornillándolo en un oricio diferente en el soporte. Verique que el faldón calce correctamente abriendo la puerta. Asegúrese de que el faldón no se atasque y de que pueda moverse libremente hacia arriba y hacia abajo detrás del panel de pie. ¡Ha nalizado la instalación!

29Su lavadora de platos no requiere ningún otro cuidado especial además del que se describe en la sección Cuidado y mantenimiento del Manual de uso y cuidado. Si tiene un problema con su lavadora de platos, antes de llamar al servicio técnico consulte la sección Autoayuda en el Manual de uso y cuidado. Si es necesario realizar el servicio técnico, comuníquese con su distribuidor o instalador, o con un centro de servicio técnico autorizado. No intente reparar el electrodoméstico por sus propios medios. Todo trabajo realizado por personal no autorizado puede invalidar la garantía. Si tiene un problema con su lavadora de platos y no está conforme con el servicio técnico que ha recibido, siga los pasos que aparecen a continuación (en el orden en que se enumeran) hasta que se corrija el problema y usted quede conforme:

1. Comuníquese con su instalador o con el contratista de servicio téc-

nico autorizado de su área.

2. Envíenos una carta a la dirección que gura a continuación:

BSH Home Appliances Corporation 1901 Main Street Irvine, CA 92614

3. Llámenos al número de teléfono de Servicio al cliente:

1-800-944-2904 Asegúrese de incluir (si nos envía una carta), o tener disponible (si nos llama), la siguiente información:

• Número de modelo (SH_ _ _ _ _ _ UC)

• Número de serie (FD_ _ _ _ _ _ _ _ _)

• Fecha de compra original (mm/dd/yyyy)

• Fecha en que se originó el problema (mm/dd/yyyy)

• Explicación del problema

• Número de teléfono al que podamos llamarnos durante el día. Haga una copia de su factura y guárdela con este manual. A n de recibir el servicio técnico de la garantía, el cliente debe presentar un comprobante de compra. Servicio al cliente
