MANUAL DE USUARIO 800 TI BELLING

GENERALIDADES Lea atentamente el contenido del presente libro de instruccio- nes pues contiene indicaciones importantes para la seguridad en la instalación, el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior - Fig.1B), filtrante (reciclaje del aire en el interior - Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1. Preste atención si funcionan contemporáneamente una

campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la com- bustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país. Antes de enchufar el modelo a la corriente eléctrica: - Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la poten- cia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista calificado. - Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica. - Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) No intente controlar los filtros cuando la campana está en funcionamiento. B) Durante el uso prolongado de la instalación de ilumina- ción o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas. C) Está prohibido cocinar a fuego directo debajo de la campana. D) Evite dejar la llama libre porque puede dañar los filtros y constituye un riesgo de incendio. E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego. F) Antes de efectuar cualquier operación de mantenimien- to, desconecte la campana de la red eléctrica. G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión. H) Controle que los niños no jueguen con el aparato.

I) Cuando la campana se utiliza simultáneamente con apa-

ratos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado. L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio. Este aparato está fabricado en conformidad con la Norma Eu- ropea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Controlando que este producto sea eliminado de modo correcto, el usuario contribuye a prevenir consecuencias negativas para el ambiente y la salud. El símbolo en el producto o en la documentación adjun- ta, indica que este producto no debe ser tratado como residuo doméstico sino que debe ser entregado a un punto de recolección para reciclar aparatos eléctricos y elec- trónicos. Elimínelo siguiendo las normas locales para la elimi- nación de desechos. Para mayor información sobre el trata- miento, recuperación o reciclaje de este producto, llame a la oficina local encargada, al servicio de recolección de desechos domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

• Lasoperacionesdemontajeyconexióneléctricadeben ser efectuadas por personal especializado.

• Utiliceguantesdeprotecciónantesderealizarlasope- raciones de montaje.

• Instalacióneléctrica: - El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra. El posición del enchufe debe ser de fácil acceso una vez instalado el aparato. Si el aparato posee un cable sin enchufe, para conectarlo a la red eléctrica es necesario instalar entre el aparato y la red de suministro un interruptor omnipolar con una apertura mínima de 3 mm entre los contactos y las dimensiones adecuadas para la carga, conforme con las normas vigentes. - La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea AZUL = N neutro.- 13 -

• La distancia mínima entre la superficie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. - En el caso de montaje del aparato en la versión aspirante, predisponer el orificio de evacuación aire.

• Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido.

• Instalacion: Para instalar la campana de manera correcta debe seguirse el siguiente esquema:

1. Montaje de la campana en la parte inferior del mueble

2. Elección de la versión extractora (extractora Fig.1A o filtrante

• Montajedelacampanaenlaparteinferiordelmueble colgante: Este tipo de aparato debe empotrase en un armario colgante o en otro soporte. Las medidas de la campana se indican en la figura 2. Antes de fijar la campana, quitar la rejilla D, presio- nando las dos teclas laterales A según se indica en la figura 3. Para filarla emplear 8 tornillos idóneos (no en dotación) para el tipo de mueble. Para una instalación correcta de la campana, fijar antes los 4 tornillos A y luego los 4 tornillos B siguiendo el esquema de la figura 4. Una vez que la campana se ha fijado a la parte inferior del armario colgante, colocar la rejilla D (Fig.4) en su sede. Durante esta operación prestar atención para que la rejilla D quede enganchada de forma correcta.

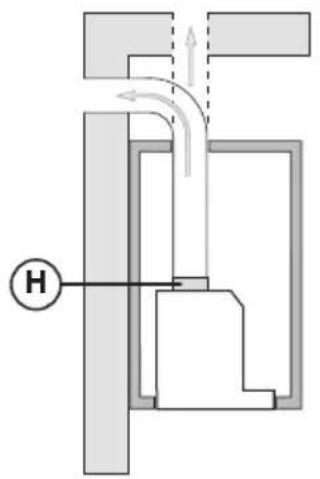

• Versiónaspirante: Con este tipo de instalación el aparato descarga los vapores al exterior a través de una canalización existente.Para ello hay que comprar un tubo mural telescópico del tipo previsto por la normativa vigente ,no inflamable y encajarlo en la arandela H (Fig.1A).

• Versiónfiltrante: Para transformar la campana de la versión aspirante a la versión filtrante, solicite a su revendedor los filtros de carbono activo. Los filtros deben ser aplicados al grupo aspirante colocado en el interior de la campana, centrándolos y girándolos 90º hasta el tope (Fig.6). Para efectuar esta operación, quite la rejilla D (Fig.3). El aire se devuelve al ambiente por un tubo de evacuación del aire que pasa a través del mueble y está conectado a la brida H (Fig.1B).

• Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber finalizado la cocción para lograr una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la realización de un correcto y con- stante mantenimiento; se debe prestar una atención particular al filtro antigrasa y al filtro de carbón activo.

• Elfiltroantigrasa cumple la función de retener las partículas grasas en suspensión en el aire, por lo que se puede obstruir en relación al tiempo de uso. - Para prevenir el peligro de incendio, cada 2 meses máximo se deben lavar los filtros antigrasa a mano, usando detergentes líquidos neutros no abrasivos, o sino en el lavavajillas a baja temperatura y ciclos breves. - En caso de utilización de filtros antigrasa acrílicos, lave a mano cada 2 meses, utilizando detergentes líquidos neutros no abrasivos, y sustitúyalos aproximadamente cada 6 lavados. - Después de algunos lavados puede cambiar de color. Esto no da derecho a reclamar su sustitución.

• Losfiltrosdecarbónactivadosirven para depurar el aire que se vuelve a inyectar en el ambiente, con el objetivo de atenuar los olores desagradables que genera la cocción. - Los filtros de carbón activado no regenerables deben cam- biarse cada 4 meses como máximo. La saturación del carbón activado depende del uso más o menos prolongado del apa- rato, del tipo de cocina y de la regularidad con que se limpie el filtro antigrasa.

• Antesdevolveramontarlosfiltrosantigrasaylosfiltros de carbón activado regenerables, se los debe secar bien.

• Limpie frecuentementelacampana,tantointernamente como externamente, usando un paño humedecido con agua o detergentes líquidos neutros no abrasivos.

• La instalación de luz se diseñó para el uso durante la cocción y no para usos prolongados de iluminación general del am- biente. Emplearla de esta forma disminuye notablemente la duración media de las lámparas.

• Atención:no respetar las advertencias de limpieza de la campana y de sustitución y limpieza de los filtros comporta riesgos de incendio. Por tanto, es recomendable atenerse a las instrucciones sugeridas.

• Sustitucióndelospanelesdealuminio: Para cambiar los paneles de aluminio es suficiente tirar de la manija A como se indica en la Fig.4B.

• Sustitucióndelospanelesacrílicosometálicos: Para cambiar los paneles acrílicos o metálicos es necesario quitar antes la rejilla D presionando las dos teclas laterales A como se indica en la figura 3. Quitar los dos topes de sujeción filtros B (Fig.5) y el panel acrílico o metálico C. Para volver a ensamblar la pieza realizar la operación inversa.

• Sustitucióndelaslámparashalógenas(Fig.7): Para sustituir las lámparas halógenas B, desde el interior de la campana empuje hacia abajo con dos dedos, como se indica en la Fig.7. Sustitúyalas con lámparas del mismo tipo.

• Sustitucióndelaslámparasincandescentes/alógenas (Fig.12): Utilice solo lámparas del mismo tipo y Vataje que las instaladas en el aparato.

• Mandos(Fig.8): Botón A = Enciende\apaga las luces. Botón B = Enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor. Display C = Indica la velocidad del motor seleccionada y la puesta en marcha del timer. Botón D = Enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se intro- duce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de- 14 - la activación. Durante esta función el display relampagua. Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer. Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función “clean air”. Que enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra “C” fija en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

• Saturacióndelosfiltrosantigrasa/carbónactivado: - Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los filtros antigrasa. - Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), los filtros de carbón activado deben cambiarse o lavarse según su tipo. Después que ha vuelto a colocar el filtro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C.

• Mandosluminosos(Fig.9) la simbología es la siguiente: A = Botón ILUMINACION B = Botón OFF C = Botón PRIMERA VELOCIDAD D = Botón SEGUENDA VELOCIDAD E = Botón TERCERA VELOCIDAD F = Botón TIMER PARADA AUTOMáTICA 15 MINUTOS (*) Si su aparato está equipado con la función velocidad INTEN- SIVA, partiendo de la TERCERA velocidad y manteniendo presionado durante 2 segundos aproximadamente el botón E, esta se activará por 10 minutos, luego de lo cual, regresará a la velocidad configurada anteriormente. Cuando la función se encuentra activada el LED parpadea. Para interrumpirla antes de los 10 minutos, presione nuevamente el botón E. En algunos modelos se puede activar la función también con la primera y la segunda velocidad. Presionando el botón F por dos segundos (con la campana apagada) se activa la función “clean air”. Esta función enciende el motor por 10 minutos cada hora en la primera velocidad. Apenas sea activada la función, el motor parte con la 1° velocidad por un período de 10 minutos, durante los cuales deben relampagear los botones F y C contemporaneamente. Terminado este período el motor se apaga y el led del botón F se mantiene encendido con una luz fija por 50 minutos. En ese momento el motor reparte en la primera velocidad, los leds F y C recomienzan a relampagear por 10 minutos y se repite el ciclo. Presionando cualquier botón, a excepción de las luces, la campana inmediatamente regresa a su funcionamiento normal (ej. presionando el botón D se desactiva la función “clean air” y el motor cambia a la 2° velocidad; presionando el botón B la función se desactiva). (*)La función “TIMER PARADA AUTOMATICA” retarda la parada de la campana, que continuará a funcionar a la ve- locidad seleccionada en el momento del encendido de esta función, 15 minutos.

• Saturacióndelosfiltrosantigrasa/carbónactivo: - Cuando el botón A centellea con una frecuencia de 2 seg., los filtros antigrasa deben ser lavados. - Cuando el botón A centellea con una frecuencia de 0,5 seg., los filtros de carbón activado deben cambiarse o lavarse según su tipo. Después que se vuelve a colocar el filtro limpio, es necesario reiniciar la memoria electrónica presionando el botón A du- rante 5 seg. hasta que deje de centellear.

• MandosMecánicos(Fig.10)la simbología es la siguiente: A = Botón ILUMINACION B = Botón OFF C = Botón PRIMERA VELOCIDAD D = Botón SEGUENDA VELOCIDAD E = Botón TERCERA VELOCIDAD G = Luz indicadora MOTOR EN FUNCIONAMIENTO.

• Mandosslider(Fig.11)la simbología es la siguiente: A = Interruptor luz A1 = Botón Off A2 = Botón On B = Control de velocidad B1 = Botón Off B2 = Botón PRIMERA VELOCIDAD B3 = Botón SEGUNDA VELOCIDAD B4 = Botón TERCERA VELOCIDAD. EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DA- ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS. FRANÇAIS
