MANUAL DE USUARIO Z500.1 PHOENIX GOLD

Respuesta de Frecuencia: ± 1 dB de 20Hz a 300Hz
Relación señal Ruido: >100dB
Low Pass Crossover: 12dB por Octavo
Filtro Subsónico: 12dB por Octavo
Low Pass Crossover Range: 30Hz a 300Hz
Subsonic Crossover Range: 10Hz a 55Hz
Bass Boost @ 45Hz: 0 a +18dB
Low Level Input Range: 200 millivolts a 8 volts
Carga Minima Recomendada: 2 ohms
Eficiencia: 50%
Damping Factor: Mayor a 200

Poder de salida: 300 x 1 @ 4 ohms

Tamaño de cable de Poder y Tierra: Dimensiones:

500 x 1 @ 2 ohms

8 Gauge 12.5" L x 8.34"W x 2.1"H 318mm L x 213mm W x 53mm H

Z250.2 ESPECIFICACIONES

Respuesta de Frecuencia: ± 1 dB de 20Hz a 20kHz
Relación señal Ruido: >100dB
High and Low Pass Crossover: 12dB por Octavo
High and Low Pass Crossover Range: 40Hz a 400Hz
Bass Boost @ 45Hz: 0 a +18dB
Low Level Input Range: 200 millivolts a 8 volts
Carga Minima Recomendada: 4 ohm bridged or 2 ohm stereo
Eficiencia 50%
Damping Factor: Mayor a 200

Poder de salida: 75 x 2 @ 4 ohms Stereo 125 x 2 @ 2 ohms Stereo 250 x 1 @ 4 ohms Bridged

Tamaño de cable de Poder y Tierra: Dimensiones:

Respuesta de Frecuencia: ± 1 dB de 20Hz a 20kHz
Relación señal Ruido: >100dB
High and Low Pass Crossover: 12dB por Octavo
High and Low Pass Crossover Range: 40Hz a 400Hz
Low Level Input Range: 200 millivolts a 8 volts
Carga Mínima Recomendada: 4 ohm bridged or 2 ohm stereo
Eficiencia 50%
Damping Factor: Mayor a 200

Poder de salida: 75 x 4 @ 4 ohms Stereo 125 x 4 @ 2 ohms Stereo 250 x 2 @ 4 ohms Bridged

Tamaño de cable de Poder y Tierra: Dimensiones:

8 Gauge 12.5" L x 8.34"W x 2.1"H 318mm L x 213mm W x 53mm H

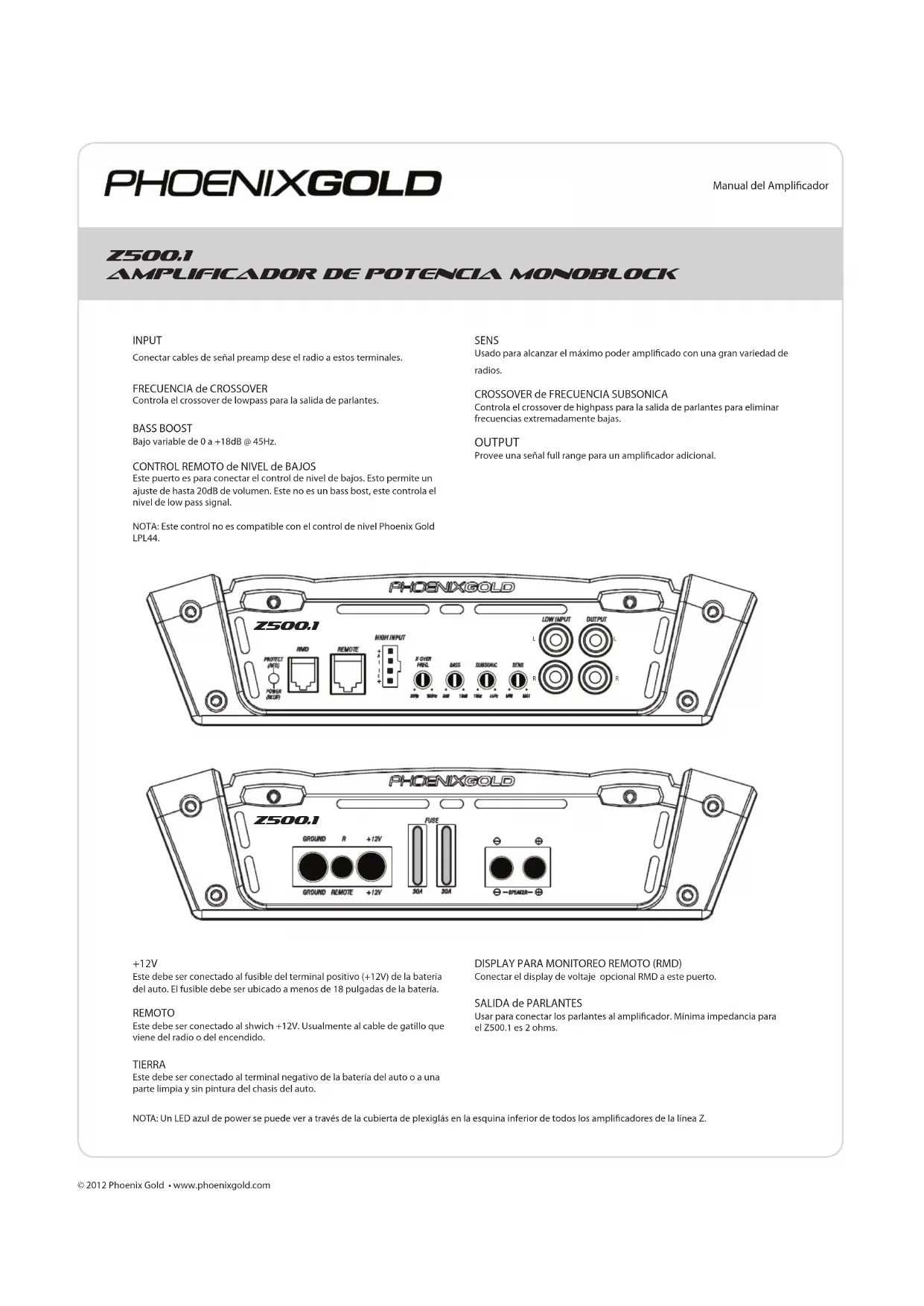

Z500.1

AMPLIFICADOR DE POTENCIA MONOBLOCK

INPUT

Conectar cables de señal preamp dese el radio a estos terminales.

FRECUENCIA de CROSSOVER

Controla el crossover de lowpass para la salida de parlantes.

BASS BOOST

Bajo variable de 0 a +18dB @ 45Hz.

CONTROL REMOTO de NIVEL de BAJOS

Este puerto es para conectar el control de nivel de bajos. Esto permite un ajuste de hasta 20dB de volumen. Este no es un bass bost, este controla el nivel de low pass signal.

NOTA: Este control no es compatible con el control de nivel Phoenix Gold LPL44.

SENS

Usado para alcanzar el máximo poder amplificado con una gran variedad de radios.

CROSSOVER de FRECUENCIA SUBSONICA

Controla el crossover de highpass para la salida de parlantes para eliminar frecuencias extremadamente bajas.

OUTPUT

Provee una señal full range para un amplificador adicional.

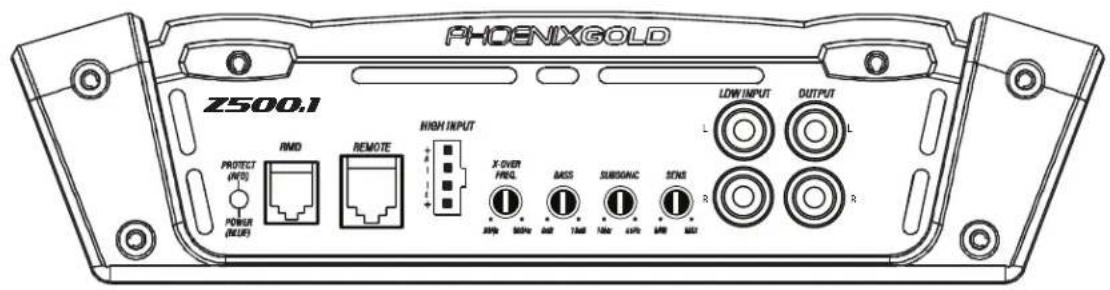

PHOENIX GOLD Z500.1 - OUTPUT - 1

text_image PHOENIXGOLD Z500.1 PROTECT (INTS) POWER (BLUE) RND REMOTE HIGH INPUT X OVER FREQ. BASS SUBDIVANC SYNC LOW INPUT OUTPUT L R R AMP 360Hz 42Hz 74Hz 18Hz 40Hz 1MHz 3MHz

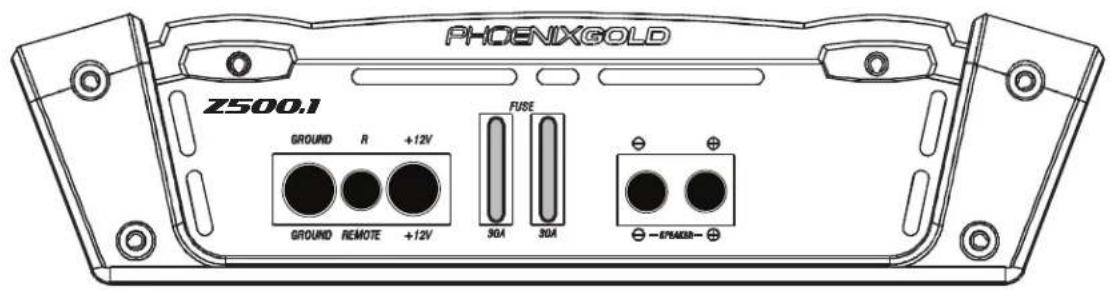

PHOENIX GOLD Z500.1 - OUTPUT - 2

text_image PHOENIXGOLD Z500.1 GROUND R +12V GROUND REMOTE +12V FUSE 30A 30A - EPACER-

+12V

Este debe ser conectado al fusible del terminal positivo (+12V) de la batería del auto. El fusible debe ser ubicado a menos de 18 pulgadas de la batería.

REMOTO

Este debe ser conectado al shwich +12V. Usualmente al cable de gatillo que viene del radio o del encendido.

TIERRA

Este debe ser conectado al terminal negativo de la batería del auto o a una parte limpia y sin pintura del chasis del auto.

DISPLAY PARA MONITOREO REMOTO (RMD)

Conectar el display de voltaje opcional RMD a este puerto.

SALIDA de PARLANTES

Usar para conectar los parlantes al amplificador. Minima impedancia para el Z500.1 es 2 ohms.

NOTA: Un LED azul de power se puede ver a través de la cubierta de plexiglas en la esquina inferior de todos los amplificadores de la línea Z.

INPUT

Conectar cables de señal preamp dese el radio a estos terminales.

FRECUENCIA de CROSSOVER

Controla el crossover de lowpass para la salida de parlantes.

BASS BOOST

Bajo variable de 0 a +18dB @ 45Hz.

OUTPUT

Provee una señal full range para un amplificador adicional.

SENS

Usado para alcanzar el máximo poder amplificado con una gran variedad de radios.

CROSSOVER de FRECUENCIA SUBSONICA

Controla el crossover de highpass para la salida de parlantes para eliminar frecuencias extremadamente bajas.

CONFIGURACION

FLAT: El crossover es off

Este debe ser conectado al fusible del terminal positivo (+12V) de la batería del auto. El fusible debe ser ubicado a menos de 18 pulgadas de la batería.

REMOTO

Este debe ser conectado al shwich +12V. Usualmente al cable de gatillo que viene del radio o del encendido.

TIERRA

Este debe ser conectado al terminal negativo de la batería del auto o a una parte limpia y sin pintura del chasis del auto.

NOTA: Un LED azul de power se puede ver a través de la cubierta de plexiglás en la esquina inferior de todos los amplificadores de la línea Z.

DISPLAY PARA MONITOREO REMOTO (RMD)

Conectar el display de voltaje opcional RMD a este puerto.

SALIDA de PARLANTES

Usado para conectar los parlantes. La mínima impedancia para el Z250.2 es 4 ohms o 2 ohms estéreo. Usar Right + y Left - para el bridge.

Z500.4

AMPLIFICADOR DE POTENCIA DE 4 CANALES

ENTRADAS DELANTERA y TRACERA

Conectar cables de señal de preamp del radio a estas entradas. Ambas entradas, Front y Rear deben ser usadas, si solo se usa el Front no habrá señal en el Rear output.

FRECUENCIA de CROSSOVER

Controla el crossover de lowpass para la salida de parlantes.

SENS

Usado para alcanzar el máximo poder amplificado con una gran variedad de radios.

CONFIGURACION

FLAT: El crossover es off

Este debe ser conectado al fusible del terminal positivo (+12V) de la batería del auto. El fusible debe ser ubicado a menos de 18 pulgadas de la batería.

REMOTO

Este debe ser conectado al shwich +12V. Usualmente al cable de gatillo que viene del radio o del encendido.

DISPLAY PARA MONITOREO REMOTO (RMD)

Conectar el display de voltaje opcional RMD a este puerto.

SALIDA de PARLANTES

Usado para conectar los parlantes. La mínima impedancia para el Z500.4 es 4 ohms o 2 ohms estéreo. Usar Right + y Left - para el bridge.

TIERRA

Este debe ser conectado al terminal negativo de la batería del auto o a una parte limpia y sin pintura del chasis del auto.

NOTA: Un LED azul de power se puede ver a través de la cubierta de plexiglás en la esquina inferior de todos los amplificadores de la línea Z.

  1. Instalar todos los fusibles del sistema
  2. Ajustar los controles de sensibilidad (input sensibility controls) del amplificador a la posición mínima(Contra reloj)
  3. Ajustar todos los switches de crossover de acuerdo al diseño de su sistema.
  4. Hacer los ajustes preliminares a la frecuencia del crossover, usualmente 80Hz es un buen punto de partida para high y low pass. Pudiera ser necesario luego ajustar la frecuencia del crossover para obtener la mejor calidad de sonido.
  5. Si se usa un control remoto del nivel de subwoofer, ajustarlo al máximo (en sentido del reloj)
  6. Encienda el radio con el volumen ajustado al mínimo
  7. Visualmente chequear que el amplificador se haya encendido, ver el power LED
  8. Chequear que todos los demás componentes estén encendidos
  9. Ajustar los controles de tonos del radio, balance y fader en la posición del medio. Apagar cualquier loudness u otro botón de proceso de señal.
  10. Ajustar el volumen del radio al máximo sin distorsión (en la mayoría de los radios el volumen máximo sin distorsión es 7 u 8) Use una grabación clara y dinámica.
  11. Suba la sensibilidad o el nivel de control de entrada en el amplificador hasta que los parlantes alcancen el mayor output sin distorsión.

  12. Repita los ajustes de niveles de sensibilidad para todos los otros amplificadores.

  13. Reduzca el volumen del radio al nivel más confortable.

  14. Escuche varias diferentes selecciones de música para chequear el balance general del sistema. Compare front y rear, midbass y midrange, etc. Si un parlante suena muy fuerte con respecto al otro, su nivel debe ser disminuido para obtener un buen balance.

Nota: Para los subwoofers controlados por el control de nivel remoto, mantener el nivel del paso 11 o 12. Use el control para mezclar los subwoofers con el resto del sistema. El volumen correcto del subwoofer cambiara dependiendo del ruido en el ambiente, carretera y las diferencias en las grabaciones.

  1. Afinación del ajuste de frecuencias de crossover para obtener la mejor mezcla posible de cada set de parlantes.

  2. Ajuste de los controles de ecualización de bajos en el amplificador, radio o procesador si es necesario aumentar el output.

Nota: Use los controles prudentemente. Cada incremento de 3dB requiere el doble de poder a 45Hz. Si su sistema de subwoofer requiere mucho aumento para un mejor sonido, probablemente exista un problema. Fíjese si los subwoofers están out-of-phase, hay escape en el cajón del subwoofer, o el tamaño del cajón es incorrecto

  1. Con todos los niveles ajustados correctamente, el sistema alcanzara el máximo output sin distorsión al nivel de volumen ajustado en el paso 10.

CORRECCIÓN DE PROBLEMAS

No poder: Chequear el voltaje al amplificador con un DMM (voltimetro). +12v y R (con el radio encendido) el voltaje debería ser entre 11.5V y 14.4V cuando se usa la tierra del amplificador. Chequear el fusible del amplificador y la batería. Verificar la conexión desde un final del fusible hasta el otro con un meter, a veces las rupturas no son visibles. Si el fusible está quemado, chequear el cable de poder y también el amplificador por un corto. Si el corto es en el amplificador, llévelo a su agente autorizado Phoenix Gold. Si no hay corto, solo reemplace el fusible.

Poder pero no sonido: Apague el amplificador y chequee todos los cables de señal de entrada y salida, y las conexiones de poder. Chequear los parlantes para ver si hay corto con un DMM (voltimetro) o conectándolos a otra fuente de sonido. Luego de chequear que todo este correcto puede encender el amplificador.

Poder pero no sonido y el PROTECTED LED esta encendido: El PROTECTED LED rojo se ilumina cuando el amplificador se apaga por protección contra recalentamiento o exceso corriente. Una temperatura interna de operación excesiva provocara que se apague: Luego de enfiarse aproximadamente 5°C, el amplificador se reinicia. Un corto en los parlantes o una baja impedancia provoca que se apague por exceso de corriente: Encender el amplificador para reiniciar operación. Chequear por cortos o daños en el cableado de los parlantes o crossover del sistema si se apaga por exceso de corriente.

No sonido de uno o más canales: Chequear por exceso de voltaje en los terminales de +12V y tierra. Chequear el control de balance del radio. Chequear las conexiones de los parlantes. Chequear la conexión de señal de input.

Muy bajo output: Chequear el control de fader del radio o el nivel de sensibilidad de input del amplificador. Asegurarse que el control de frecuencia subsónica no esté demasiado alto y el control de frecuencia LP no esté muy bajo al mismo tiempo.

Frecuentes apagados del amplificador con reencendido automáticamente: Este indica apagado crónico del amplificador por constante operación a alta temperatura interna. Operación a alta temperatura puede ser causa de inadecuada ventilación. Asegúrese que no está operando a una Impedancia menor a la recomendada. También chequee por daños en los parlantes, o passive crossover. Finalmente, apagados térmicos crónicos pueden ser el resultado de otras operaciones normales del amplificador a elevados niveles de output, lo cual puede ser solucionado previendo adicional enfriamiento al amplificador, instalando un amplificador de alto poder o reduciendo el nivel de output.

"Motor Boating" – El indicador de poder se apaga repetitivamente cuando el sistema esta encendido: Chequear la conexión del amplificador a la batería. Chequear el voltaje de la batería. Si es bajo, recargar o reemplazar la batería. Chequear las conexiones de tierra.
