MANUAL DE USUARIO FQ 87.1 Ariston Thermo

Descripción del aparato' 35

Vista en conjunto

Panel de control

Display

puesta en marcha y uso' 36

Programar el reloj y el temporizador

Poner en marcha el horno

Programas' 37°39

Programas de cocción

Programar la cocción

Consejos prácticos de cocción

Tabla de cocción

Precauciones y consejos' 40

Seguridad general

Eliminación

Ahorrar y respetar el ambiente

Mantenimiento y cuidados' 41

Excluir la corriente eléctrica

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

Asistencia

ARISTON

! Es importante conservar este manual para poder consultario en todo momento. En caso de venta de cesión o de mudança verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes:
! Lea atentamente las instrucciones: contienen importante información sobre la instalación el uso y la seguridad

Ubicación

! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos (ver precauciones y conse ps):
! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas' animales o cosas:

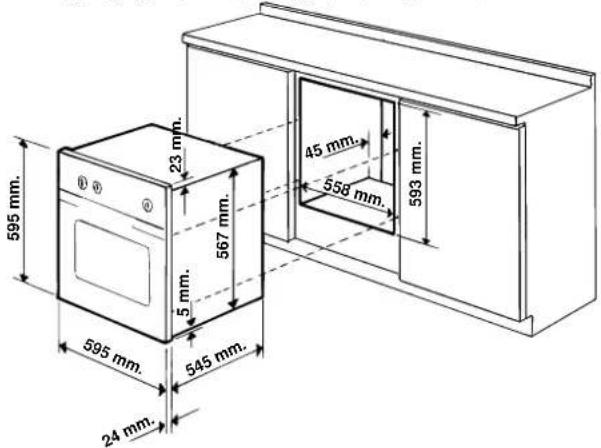

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada las colas deben ser resistentes a una temperatura de 100°C
• para empotrar el horno tanto cuando se instala bajo encimera (ver la figura) como en columna el mueble debe tener las siguientes dimensiones:

595 mm. 23 mm. 567 mm. 45 mm. 558 mm. 593 mm. 595 mm. 545 mm. 24 mm.

! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas: El consumo declarado en la placa de características fue medido en una instalación de este tipo:

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras)

Reguié los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco' según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura' ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura)

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta

Conexión eléctrica

! Los hornos dotados de cable de alimentación tripolar' están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características (ver a continuación).

Montaje del cable de alimentación eléctrica

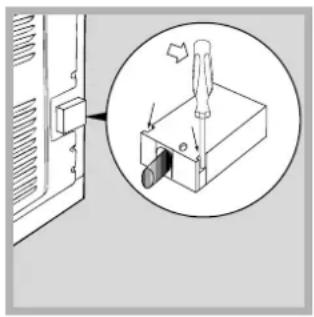

1. Abra el panel de bornes haciendo pajanca con un destornillador sobre las lengüetas laterales de la tapa: tire y quítela (ver la figura).

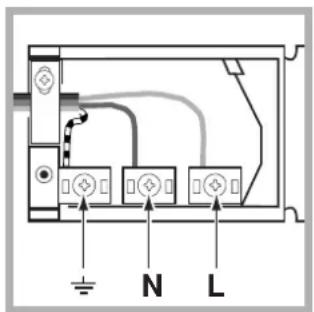

1. Instalación del cable de alimentación eléctrica: desenrosque el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N- y luego fije los cables debajo de las cabezas de los tornillos respetando los colores

Azul (N)' Marrón (L)' Amarillo-Verde = (ver la figura)

3' Fije el cable en el correspondiente sujetacable
4 Cierre la tapa del panel de bornes

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características (ver al costado). En el caso de conexión directa a la red' es necesario interponer entre el aparato y la red' un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm' dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad:
Antes de efectuar la conexión verifique que:
- la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características (ver más abap);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características (ver más abap);
• la toma sea compatible con el enchufe del aparato. Si no es así sustituya la toma o el enchufe; no utilice prolongaciones o tomas múltiples.

! Una vez instalado el aparato' el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe ser plegado ni comprimido

! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

PLACA DE CARACTERÍSTICAS
Dimensiones	longitud 43,5 cm.altura 32 cm.profundidad 41,5 cm.
Volumen Litros 58
Collegamentielettrici	tensión 220-230V ~ 50Hzpotencia máxima absorbida2800W
ENERGY LABEL	Norma 2002/40/CE en la etiqueta de los hornos eléctricos.Norma EN 50304Consumo de energía porconvección Natural – función decalentamiento: Tradicional;Clase Consumo de energía para funcionamiento por convecciónForzada - función decalentamiento: Pastelería.
	Este aparato es conforme a las siguientes Normas Comunitarias:- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones- 89/336/CEE del 03/05/89(Compatibilidad Electromagnética)y sucesivas modificaciones- 93/68/CEE del 22/07/93 ysucesivas modificaciones- 2002/96/CE

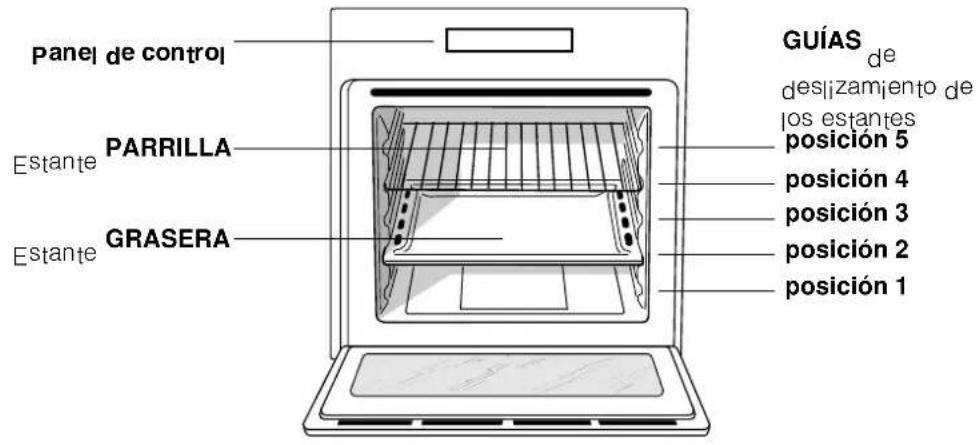

Vista en conjunto

ES

Panel de control Estante PARRILLA Estante GRASERA GUIAS de deslizamiento de los estantes posición 5 posición 4 posición 3 posición 2 posición 1

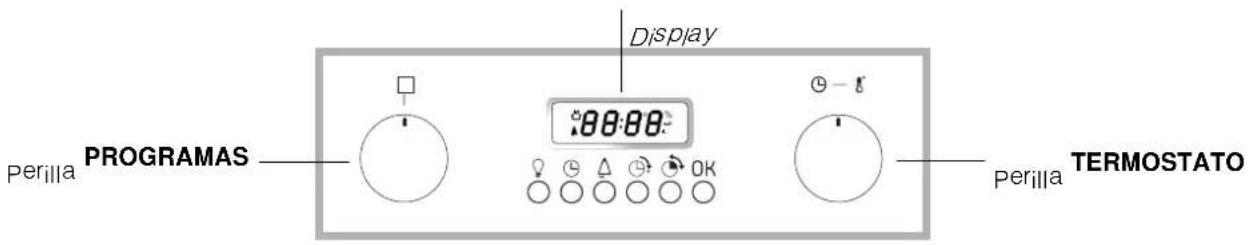

Panel de control

Perilla PROGRAMAS Display 08:08: OK Perilla TERMOSTATO

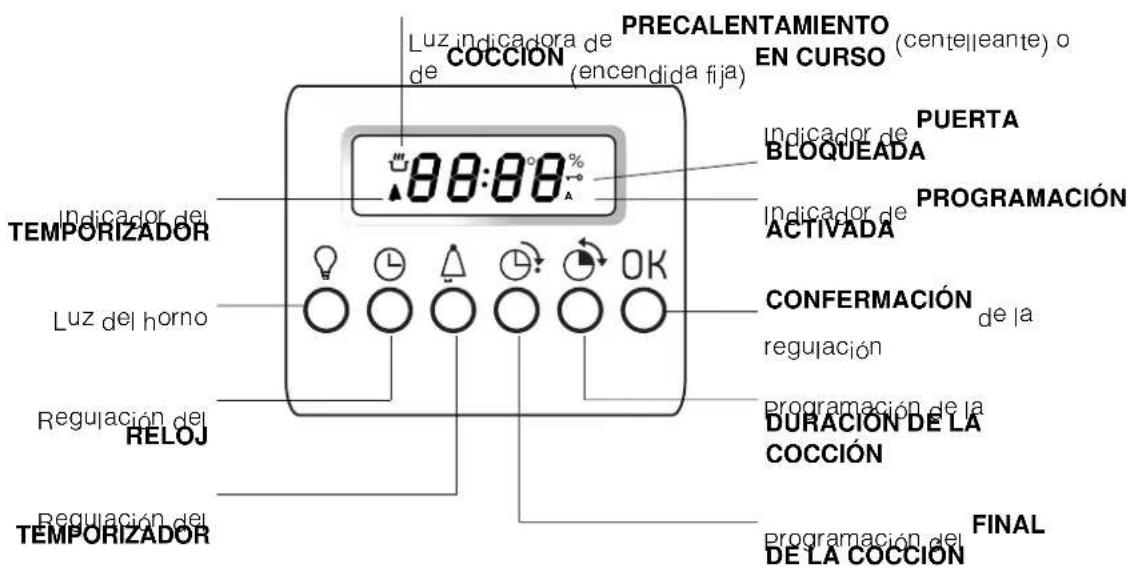

Display

PRECALENTAMIENTO EN CURSO (centelleante) o Luz indicadora de COCCIÓN (encendida fija) 88:88 % Indicador del TEMPORIZADOR LUZ del horno Regulación del RELOJ Regulación del TEMPORIZADOR INDICador de PROGRAMACIÓN BLOQUEADA INDICador de ACTIVADA CONFERMACIÓN de la regulación DURACIÓN DE LA COCCIÓN programación del FINAL DE LA COCCIÓN

! La primera vez que encienda el horno' hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo' abra la puerta del horno y aíree el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

Programar el reloj y el temporizador

La modificación de la hora es posible sólo si la perilla PROGRAMAS está en la posición "0"

Después de la conexión a la red eléctrica o después de un corte de corriente' el display centellea en 0.00 Para modificar la hora:

1' gire la perilla TERMOSTATO;

2' pulse el botón UR para confirmar

Realice la misma operación para los minutos. Si

desea realizar actualizaciones' pulse el botón y siga el procedimiento indicado

El temporizador es un contador de minutos: cuando se ha cumplido el tiempo' emite una señal sonora que se detiene después de un minuto o pulsando un botón cualquiera.

Para programar el temporizador' pulse el botón y siga el procedimiento indicado para el reloj El icono

△indica que el temporizador está funcionando

! El temporizador no controla ni el encendido ni el apagado del horno.

Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado girando la perilla PROGRAMAS

2' El horno entrará inmediatamente en la fase de precaientamiento durante la cual centellea en el display el icono y aparece la temperatura de cocción asociada al programa seleccionado. Es posible modificar la temperatura girando la perilla TERMOSTATO.

3' Una señal sonora y el encendido fijo del icono en el display indican que el precalentamiento ha finalizado: introduzca los alimentos que debe cocinar:

1. Durante la cocción es posible:
2. modificar el programa de cocción con la perilla

PROGRAMAS:

- modificar la temperatura con la perilla

TERMOSTATO;

- programar la duración y la hora de finalización de la

cocción

(ver programas)

- interrumpir la cocción llevando la perilla PROGRAMAS hasta la posición "0"

5° Después de dos horas' el horno se apaga automáticamente: dicho tiempo ha sido fijado por motivos de seguridad en todos los programas de cocción.

Es posible modificar la duración de la cocción (ver programas)

6' En el caso de interrupción de la corriente eléctrica, si la temperatura del horno no descendió demasiado, el aparato posee un sistema que reactiva el programa desde el punto en el cual fue interrumpido. En cambio las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas:

! En los programas COCCIÓN RÁPIDA y BARBACOA no está previsto el precaientamiento

! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte.

! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato

ventilación para enfriamiento

Para lograr una disminución de la temperatura externa un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. En el programa COCCIÓN RÁPIDA el ventilador se activa automáticamente después de diez minutos del comienzo. En el programa PASTELERÍA comienza a funcionar sólo cuando el horno está caliente.

! Al final de la cocción el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Con el horno apagado se puede encender la bombilla en cualquier momento pulsando el botón o abriendo la puerta del horno:

programas de cocción

! Todos los programas de cocción tienen una temperatura de cocción prefijada. La misma se puede regular manualmente eligiendo un valor entre 40°C y 250°C. En el programa BARBACOA el valor prefijado es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente:

Programa HORNO TRADICIÓNAL

Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar un solo estante: si se utilizan varios estantes se produce una maja distribución de la temperatura.

programa

MULTICOCCIÓN

Se encienden todos los elementos calentadores (superior inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos estantes simultáneamente.

programa

BARBACOA

Se enciende el elemento calentador superior y se pone en funcionamiento el asador automático (cuando existe). Girando la perilla TERMOSTATO' el display indicará los posibles niveles de potencia que van desde 50% hasta 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan de una temperatura superficial alta. Realice las cocciones con la puerta del horno cerrada.

programa

GRATIN

Se enciende el elemento calentador superior y se ponen en funcionamiento el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Realice las cocciones con la puerta del horno cerrada.

programa

HORNO PIZZA

Se encienden los elementos calentadores inferior y circular y se pone en funcionamiento el ventilador. Esta combinación permite un rápido calentamiento del horno con un fuerte aporte de calor preferentemente desde abajo. Cuando se utilice más

de un estante a la vez en la mitad de la cocción es necesario intercambiar su posición.

programa

HORNO PASTELERÍA

Se enciende el elemento calentador posterior y se pone en funcionamiento el ventilador garantizando un calor suave y uniforme en el interior del horno. Este programa es aconsejable para la cocción de alimentos delicados (por ej las tortas que necesitan leudado) y algunas preparaciones "mignon" en 3 niveles simultáneamente:

Programa

COCCIÓN RÁPIDA

Se encienden los elementos calentadores y se pone en funcionamiento el ventilador ofreciendo un calor constante y uniforme

El programa no necesita precaientamiento. Este programa es particularmente indicado para cocciones vejoces de alimentos congelados o precocidos. Los mejores resultados se obtienen utilizando un solo estante.

Programa

LEUDADO

El horno alcanza y mantiene una temperatura de 40°C independientemente de la posición en la que se encuentra la perilla TERMOSTATO. Este programa es ideal para leudar los amasijos que contienen levadura natural.

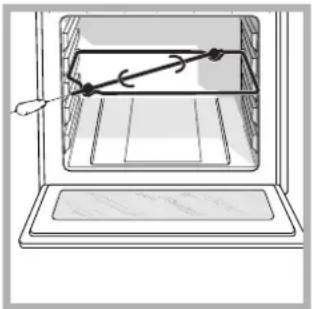

El asador automático (sólo en algunos modelos)

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1° coloque la grasera en la posición 1;
2: coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente ubicado en la pared posterior del horno;
3' accione el asador automático seleccionando con la perilla PROGRAMAS
! Si se abre la puerta cuando el programa está funcionando el asador automático se detiene:

Programar la cocción

! La programación es posible sólo después de haber seleccionado un programa de cocción:

Programar la duración

Pulse el botón y luego:

2' Pulsando el botón UR se memoriza el valor fijado

3' Una vez cumplido ese tiempo en el display aparece la palabra END y se emite una señal sonora:

4' La señal sonora se detiene pulsando un botón cualquiera' END desaparece cuando la perilla TERMOSTATO vuelve a la posición "0".

- Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar la hora de finalización

Pulse el botón Ⓧ y siga el procedimiento desde el punto 1 al 4 descrito para la duración

- Ejemplo: son las 9:00 horas y se programa la finalización a las 10:15 horas. El programa durará 1 hora y 15 minutos.

programar una cocción retrasada

1' Pulse el botón y siga el procedimiento desde el punto 1 al 4 descrito para la duración.

2' Luego pulse el botón Ⓤ y fije la hora de finalización.

- Ejemplo: son las 9:00 horas' se programa una duración de 1 hora y 15 minutos y las 12:30 como hora de finalización. El programa comenzará automáticamente a las 11:15 horas.

El icono A indica que se realizó una programación para anular una programación gire la perilla PROGRAMAS hasta la posición "0"

Consejos prácticos de cocción

! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas.

! En las cocciones BARBACOA y GRATIN' si se utiliza el asador automático' coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas):

MULTICOCCIÓN

- Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor

- Coloque la grasera abajo y la parrilla arriba

BARBACOA

- Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla

- Se aconseja fijar el nivel de energía al máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

HORNO PIZZA

- Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

- En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas A	Impuestos Peso	(Kg)	Posición de los estantes	Precalenta- miento (minutos)	Temperatura aconsejada	Duración de la cocclón (minutos)
Horno Tradiclional	Pato	1	3	15	200	65-75
	Asado de ternera o de vaca	1	3	15	200	70-75
	Asado de cerdo	1	3	15	200	70-80
	Bizcochos (de pastaflora)	-	3	15	180	15-20
	Tortas glaseadas	1	3	15	180	30-35
Multicocción	Pizza (en 2 niveles)	1	2 y 4	15	230	15-20
	Lasañas	1	3	10	180	30-35
	Cordero	1	2	10	180	40-45
	Pollo asado + patatas	1+1	2 y 4	15	200	60-70
	Caballa	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Hojaldre relleno con crema (en 2 niveles)	0.5	2 y 4	10	190	20-25
	Bizcochos (en 2 niveles)	0.5	2 y 4	10	180	10-15
	Bizcocho (en 1 nivel)	0.5	2	10	170	15-20
	Bizcocho (en 2 niveles)	1	2 y 4	10	170	20-25
	Tortas saladas	1.5	3	15	200	25-30
Barbacoa	Lenguados y sepias	0.7	4	-	100%	10-12
	Broquetas de calamares y cangrejos	0.6	4	-	100%	8-10
	Sepias	0.6	4	-	100%	10-15
	Filete de merluza	0.8	4	-	100%	10-15
	Verduras a la parrilla	0.4	3 o 4	-	100%	15-20
	Bistec de ternera	0.8	4	-	100%	15-20
	Salchichas	0.6	4	-	100%	15-20
	Hamburguesas	0.6	4	-	100%	10-12
	Caballa	1	4	-	100%	15-20
	Bocadillo caliente con jamón y queso (o pan tostado)	n.° 4 y 6	4	-	100%	3-5
	Con asador automático (cuando existe)
	Asado de ternera	1.0	-	-	100%	80-90
	Pollo asado	1.5	-	-	100%	70-80
	Cordero asado	1.0	-	-	100%	70-80
Gratin	Pollo a la parrilla	1.5	2	10	200	55-60
	Sepias	1.5	2	10	200	30-35
	Con asador automático (cuando existe)
	Asado de ternera	1.5	-	10	200	70-80
	Cordero asado	1.5	-	10	200	70-80
	Pollo (asado) + patatas (en la grasera)	1.5	-	10	200	70-75
		-	2	10	200	70-75
Horno Pizza	Pizza	0.5	3	15	220	15-20
	Asado de ternera o de vaca	1	2	10	220	25-30
	Pollo	1	2 o 3	10	180	60-70
Horno Pastelería	Tortas glaseadas	0.5	3	15	180	20-30
	Torta de fruta	1	2 o 3	15	180	40-45
	Plum-cake	0.7	3	15	180	40-50
	Bizcocho	0.5	3	15	160	25-30
	Creps rellenos (en 2 niveles)	1.2	2 y 4	15	200	30-35
	Tortas pequeñas (en 2 niveles)	0.6	2 y 4	15	190	20-25
	Bizcochitos salados de hojaldre y queso (en 2 niveles)	0.4	2 y 4	15	210	15-20
	Hojaldre relleno con crema (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Bizcochos (en 3 niveles)	0.7	1 y 3 y 5	15	180	20-25
	Merengue (en 3 niveles)	0.5	1 y 3 y 5	15	90	180
Cocción rápida	Alimentos congelados
	Pizza	0.3	2	-	250	12
	Mixto de calabacín y cangrejos	0.4	2	-	200	20
	Torta rústica de espinaca	0.5	2	-	220	30-35
	Panzerotti (ravioles grandes italianos)	0.3	2	-	200	25
	Lasañas	0.5	2	-	200	35
	Panecillos dorados	0.4	2	-	180	25-30
	Bocaditos de pollo	0.4	2	-	220	15-20
	Precocidos
	Alas de pollo doradas 0.4 2 - 200 20-25
	Alimentos Frescos
	Bizcochos (de pastaflora)	0.3	2	-	200	15-18
	Plum-cake	0.6	2	-	180	45
	Bizcochitos salados de hojaldre y queso	0.2	2	-	210	10-12
Leudado	Leudado de los amasijos con levadura natural (brioche, pan, torta de azúcar, croissant, etc.

! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leidas atentamente

Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda
• El aparato no se debe instalar al aire libre' tampoco si el espacio está reparado porque es muy peligroso dejarlo expuesto a la lluvía y a las tormentas:
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos:
• El aparato debe ser utilizado para cocinar alimentos sólo por personas adultas y siguiendo las instrucciones contenidas en este manual

- Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

- Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

- No obstruya las aberturas de ventilación y de eliminación del calor

- Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.

- Utilice siempre guantes para horno para introducir o extraer recipientes:

- No revista el fondo del horno con hojas de aluminio

- No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse

- Controle siempre que las perillas estén en la posición "●" / "O" cuando no se utiliza el aparato.

- No desconecte el aparato de la toma de corriente tirando del cable sino asiendo el enchufe

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica:
• En caso de averja: no acceda nunca a los mecanismos internos para intentar una reparación. Llame a la Asistencia (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta:

Eliminación

• Eliminación del material de embalaje: respete las normas locales' de ese modo los embalajes podrán volver a utilizarse
• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE)' los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen' y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarios para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo

Ahorrar y respetar el ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana se colabora reduciendo la carga de absorción de las empresas eléctricas. Las opciones de programación en especial: la "cocción retrasada" (ver programas) y la "limpieza automática retrasada" (ver Mantenimiento y cuidados) permiten organizarse en ese sentido.
• Se recomienda efectuar siempre las cocciones al GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).
• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Excluir la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la alimentación eléctrica

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja embebida en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utiliza' cuando todavía está tibio. Utilice agua caliente y detergente' enjuague y seque con un paño suave: Evite los productos abrasivos:
• Los accesorios se pueden javar como cualquier vajilla (incluso en lavavajilla)

Limpiar la puerta

Limpie el vidrio de la puerta del horno utilizando productos y esponjas no abrasivos y séquejo con un paño suave para realizar una limpieza más profunda es posible extraer la puerta del horno:

1' para ello' abra completamente la puerta (ver /a figura);

F

2' alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

3' tome la puerta de los dos lados externos y ciérrela lentamente pero no completamente; presione los sujetadores "F" luego tire la puerta hacia sí trayéndola de las bisagras (ver la figura) vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1° Desenrosque la tapa de vidrio del portalámpara
2' Extraiga la bombilla y sustitúyala con una similar: lámpara halógena tensión 230V' potencia de 25 W' casquillo G 9'
3° yuelva a colocar la tapa (ver la figura)

Asistencia

Comunique:

• el modelo de la máquina (Mod')
• el número de serie (S/N)
  Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

Italiano' 1 English'12

Espanol' 32 Portuges' 42

Français' 22

Deutsch' 62

Nederlands' 52

FZ87'1

FZ87'1 IX

F 87 V'1

F 87 V*1 IX

FQ87'1

FQ872 C'1

FZ97 C'1

FZ97 C'1 IX

FZ970 C'1

FZ970 C'1 IX

F 97 C'2

F 97 C'2 IX

índice

Instalação' 43-44

Posicionamento

Ligação eléctrica

Dados técnicos

Desligar a corrente eléctrica

Limpeza do aparelho

Limpeza da porta

Carregue na tecla Ⓤ e siga o procedimento de 1 a

Desligar a corrente eléctrica
