MANUAL DE USUARIO B 450 VL Ariston Thermo

tar la clavija del tomacorriente de la pared: es muy peligroso.

6. No tocar las partes internas refrigerantes, sobre todo con

las manos mojadas, ya que se pueden quemar o herir. No introducir en la boca cubitos de hielo apenas quitados del congelador ya que se corre el riesgo de quemaduras.

7. No hacer limpieza ni mantenimiento sin haber desconec-

tado antes la clavija; en efecto no basta llevar el botón de regulación de la temperatura a la posición para eliminar todo contacto eléctrico.

8. Antes de hacer retirar el refrigerador anterior, poner fue-

ra de uso su eventual cerradura para evitar que los niños, jugando, puedan quedar encerrados dentro del aparato.

9. En caso de avería, antes de llamar al servicio de asisten-

cia, controlar el capítulo “Algunos problemas” para verifi- car si es posible eliminar el eventual inconveniente. No in- tentar reparar la avería tratando de acceder a las partes internas.

10. Cuando se deba sustituir el cable de alimentación,

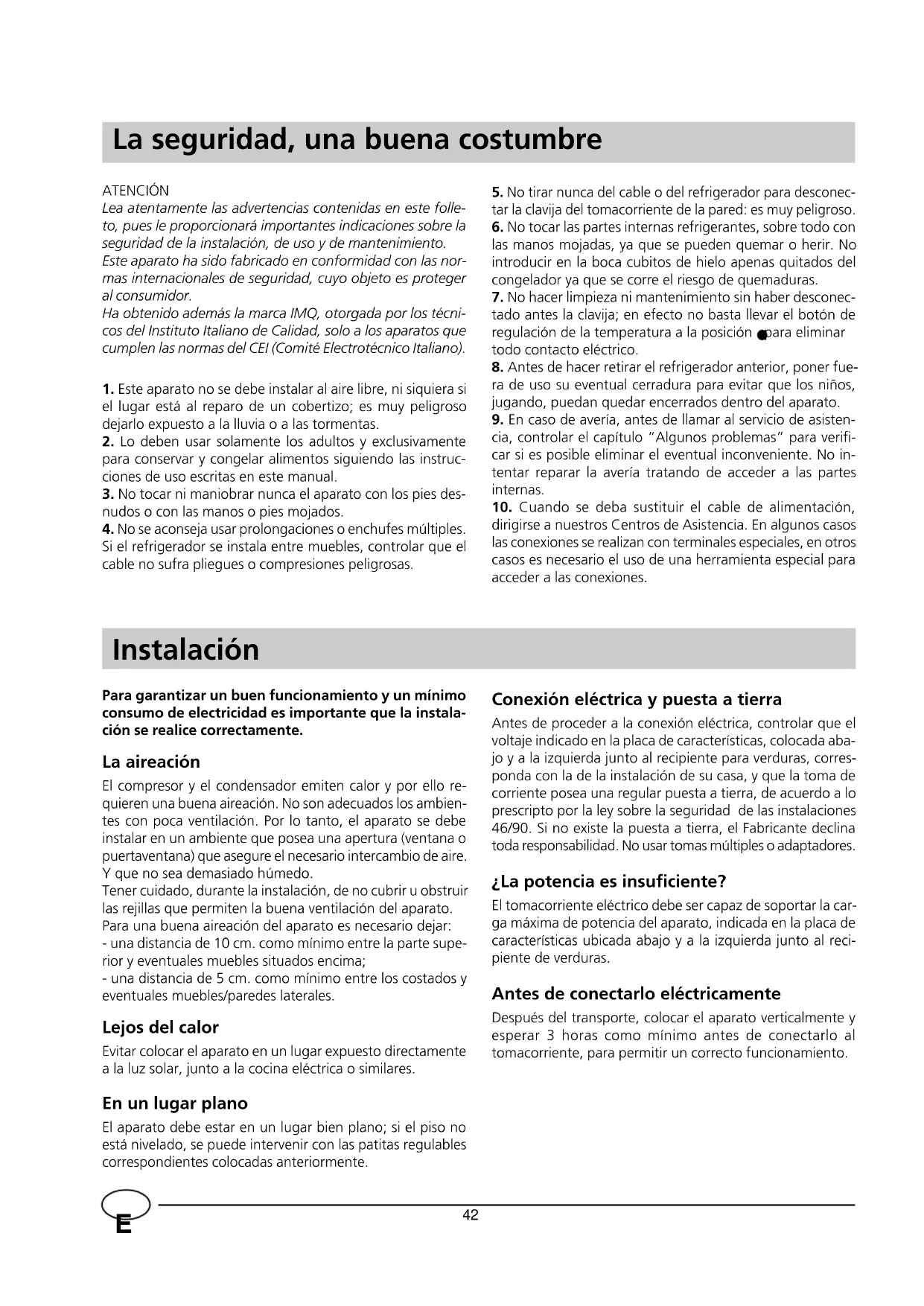

dirigirse a nuestros Centros de Asistencia. En algunos casos las conexiones se realizan con terminales especiales, en otros casos es necesario el uso de una herramienta especial para acceder a las conexiones. Instalación Para garantizar un buen funcionamiento y un mínimo consumo de electricidad es importante que la instala- ción se realice correctamente. La aireación El compresor y el condensador emiten calor y por ello re- quieren una buena aireación. No son adecuados los ambien- tes con poca ventilación. Por lo tanto, el aparato se debe instalar en un ambiente que posea una apertura (ventana o puertaventana) que asegure el necesario intercambio de aire. Y que no sea demasiado húmedo. Tener cuidado, durante la instalación, de no cubrir u obstruir las rejillas que permiten la buena ventilación del aparato. Para una buena aireación del aparato es necesario dejar: - una distancia de 10 cm. como mínimo entre la parte supe- rior y eventuales muebles situados encima; - una distancia de 5 cm. como mínimo entre los costados y eventuales muebles/paredes laterales. Lejos del calor Evitar colocar el aparato en un lugar expuesto directamente a la luz solar, junto a la cocina eléctrica o similares. En un lugar plano El aparato debe estar en un lugar bien plano; si el piso no está nivelado, se puede intervenir con las patitas regulables correspondientes colocadas anteriormente. Conexión eléctrica y puesta a tierra Antes de proceder a la conexión eléctrica, controlar que el voltaje indicado en la placa de características, colocada aba- jo y a la izquierda junto al recipiente para verduras, corres- ponda con la de la instalación de su casa, y que la toma de corriente posea una regular puesta a tierra, de acuerdo a lo prescripto por la ley sobre la seguridad de las instalaciones 46/90. Si no existe la puesta a tierra, el Fabricante declina toda responsabilidad. No usar tomas múltiples o adaptadores. ¿La potencia es insuficiente? El tomacorriente eléctrico debe ser capaz de soportar la car- ga máxima de potencia del aparato, indicada en la placa de características ubicada abajo y a la izquierda junto al reci- piente de verduras. Antes de conectarlo eléctricamente Después del transporte, colocar el aparato verticalmente y esperar 3 horas como mínimo antes de conectarlo al tomacorriente, para permitir un correcto funcionamiento. ATENCIÓN Lea atentamente las advertencias contenidas en este folle- to, pues le proporcionará importantes indicaciones sobre la seguridad de la instalación, de uso y de mantenimiento. Este aparato ha sido fabricado en conformidad con las nor- mas internacionales de seguridad, cuyo objeto es proteger al consumidor. Ha obtenido además la marca IMQ, otorgada por los técni- cos del Instituto Italiano de Calidad, solo a los aparatos que cumplen las normas del CEI (Comité Electrotécnico Italiano).

1. Este aparato no se debe instalar al aire libre, ni siquiera si

el lugar está al reparo de un cobertizo; es muy peligroso dejarlo expuesto a la lluvia o a las tormentas.

2. Lo deben usar solamente los adultos y exclusivamente

para conservar y congelar alimentos siguiendo las instruc- ciones de uso escritas en este manual.

3. No tocar ni maniobrar nunca el aparato con los pies des-

nudos o con las manos o pies mojados.

4. No se aconseja usar prolongaciones o enchufes múltiples.

Si el refrigerador se instala entre muebles, controlar que el cable no sufra pliegues o compresiones peligrosas. La seguridad, una buena costumbre43

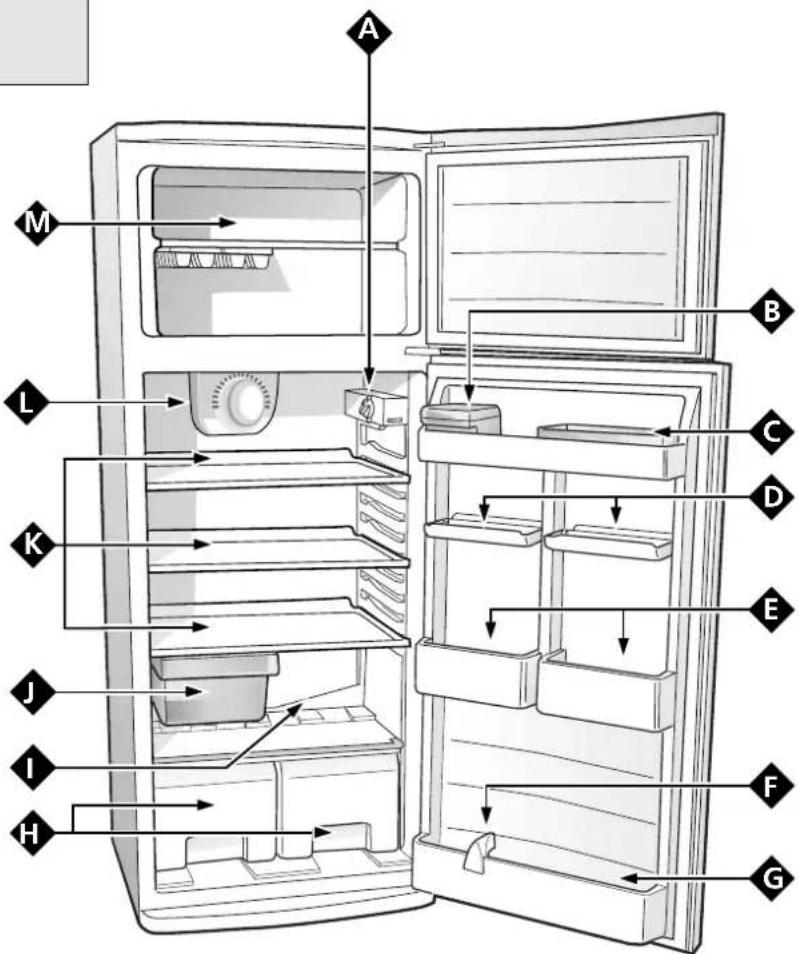

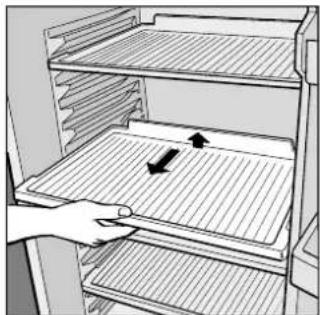

Visto desde cerca Botón para la regulación de la temperatura Este botón permite regular la temperatura de las dos seccio- nes, en distintas posiciones: la nevera está apagada; 1 menos frío; 5 más frío. Cajon con tapa (presente sólo en algunos modelos) Repisas extraíbles con huevera corrediza Repisas volquetas porta-objetos Repisas extraíbles porta-objetos y botellas Separador oara botellas, corredizo Repisa extraible para botellas Cajón para frutas y verduras Colector de agua de descongelación Cajón para carne y queso Rejillas extraíbles y regulables en altura "A.I.R. System" (Ariston Imtegrated Refrigeration) Compartimiento para cingelación de alimentos frescos y conservación de alimentos ya congelados

Como poner en marcha el aparato ATENCIÓN Después del transporte, para favorecer un buen fun- cionamiento, colocar el aparato verticalmente y espe- rar aproximadamente 3 horas antes de conectarlo a la toma de corriente. Antes de colocar los alimentos en el refrigerador o en el congelador, limpiar bien el interior con agua tibia y bicarbo- nato. Después de haber conectado la clavija a la toma de corrien- te verificar que la lámpara de iluminación esté encendida, luego girar el botón para la regulación de la temperatura “A” hasta la posición “3” y después de algunas horas po- drá introducir los alimentos frescos en la sección nevera y los congelados en el congelador.44

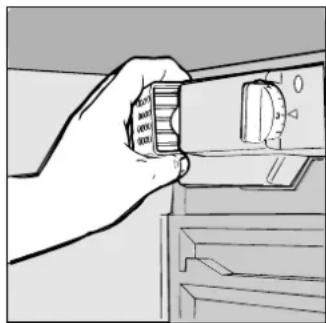

El termóstato regula automáticamente la temperatura en el interior del aparato. 1 = menos frÍo 5 = más frÍo Se aconseja, siempre, una posición intermedia Para aumentar el espacio y mejorar la disposición y el aspec- to estético, este aparato posee la “parte refrigerante” ubi- cada dentro de la pared posterior de la sección nevera. Di- cha pared, durante el funcionamiento, se presentará cubier- ta de escarcha, o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El refrigerador está trabajando normalmente. Si se coloca el botón en números altos, con cantidades no- tables de alimentos y con una temperatura ambiente eleva- da, el aparato puede funcionar continuamente favorecien- do la formación de escarcha en la pared posterior refrigerante con el consiguiente aumento de consumo de energía eléc- trica. Para evitar este inconveniente es suficiente mover el botón del termóstato hacia los números más bajos para permitir al aparato una regular descongelación auto- mática. La sección frigorífica se su aparato está dotada de un dispo- sitivo de "A.I.R. System" (Ariston Integrated Refrigeration) que permite una óptima conservación de los alimentos y un simplificado del aparato gracias a: - una restablecimiento veloz de la temperatura: después de la apertura de las puertas, las temperaturas alcanzan valores óptimos rápidamente, se logra así una mejor conservación. - Una distribución homogénea de la temperatura que permite colocar los alimentos en cualquier estante. - Un grado de humidad más alto para una conservación más larga de los alimentos.

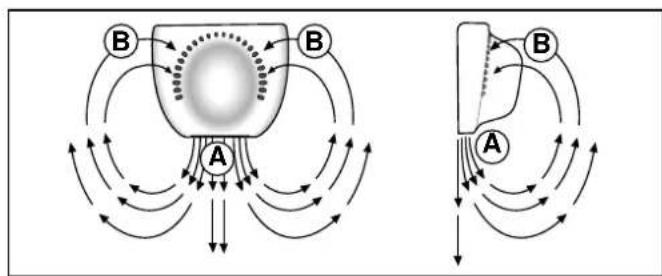

A - Aire expulsado que se enfría en contacto con la pared enfriadora B - Aire más caliente aspirado Como utilizar lo mejor posible la sección nevera Seguir atentamente nuestros consejos sobre la duración máxima de la conservación: cualquier alimento, aún el más fresco, no permanece intacto por mucho tiempo. Al contrario de lo que se cree, los alimentos cocidos no se mantienen más tiempo que los crudos. No introducir los líquidos en recipientes descubiertos por- que podrían provocar un aumento de humedad dentro del refrigerador y como consecuencia de ello la formación de escarcha. Prestar atención a no poner recipientes (plástico, vidrio), ali- mentos y demás en contacto directo con la pared refrige- rante (la posterior). Esto podría dañar los alimentos, hacer aumentar los consumos de energía y facilitar la formación de líquido de condensación (sobre los alimentos, recipien- tes, etc.). La sección nevera está dotada de prácticos estantes extraíbles (Fig. 1) y regulables en altura gracias a las guías correspon- dientes. Por ello es posible introducir también grandes reci- pientes y comidas de dimensiones notables. Fig. 1

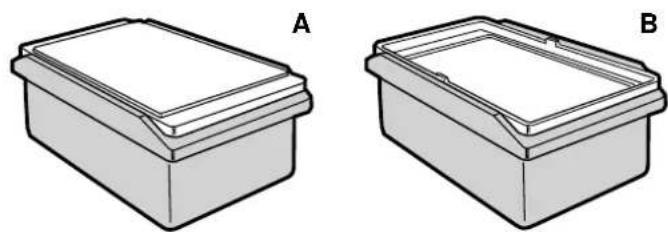

Para conservar la carne, colocar la tapa como indicado en Fig. A Para conservar el queso, volcar la tapa y colocarla como indicado en Fig. B No hay este accesorio en algunos modelos.45

- Para la preparación de los alimentos a congelar con- sultar un manual especializado. - Un alimento descongelado, aunque sea sólo parcialmente, nunca se debe congelar nuevamente: se debe cocinar para consumirlo (dentro de las 24 horas) o para congelarlo nue- vamente. - Los alimentos frescos a congelar no se deben poner en contacto con los ya congelados, sino que se deben colocar sobre la rejilla de la sección congelador si es posible en con- tacto con las paredes (laterales y posterior). Recordar siem- pre que la buena conservación de los alimentos congelados depende de la velocidad de congelación. - Durante la congelación evitar abrir la puerta del congela- dor. - La cantidad máxima diaria a congelar está indicada en la placa de características colocada a la izquierda del recipien- te para verduras. - Para obtener óptimas congelaciones y descongelaciones es aconsejable dividir los alimentos en pequeñas porciones, así se congelarán rápidamente y en modo homogéneo. En los paquetes colocar las indicaciones del contenido y de la fecha de congelamiento. - No abrir la puerta del congelador cuando no haya corrien- te o cuando se produzca una avería, de este modo se de- morará el aumento de la temperatura en su interior. Es así que los congelados y sobrecongelados se conservarán sin alteraciones durante 9-14 horas aproximadamente. - No colocar en el congelador botellas llenas: se podrían romper porque, al congelarse, todos los líquidos aumentan de volumen. - Llenar las cubetas de los cubitos de hielo hasta aproxima- damente 3/4 de su altura. - Si la temperatura ambiente permanece por mucho tiempo inferior a 14°C, no se alcanzan completamente las tempe- raturas necesarias para una larga conservación en la sección congelador y por lo tanto, el período de conservación resul- tará reducido. Para congelar bien Consejos para ahorrar - Instalarlo bien O sea lejos de fuentes de calor, de la luz directa del sol, en un ambiente bien aireado y con las distancias indicadas en el párrafo “Instalación/La aireación”. - El frío justo Demasiado frío hace aumentar los consumos - No llenarlo demasiado Para conservar bien los alimentos, el frío debe circular libre- mente dentro del refrigerador. Llenarlo demasiado significa impedir esta circulación haciendo trabajar continuamente el compresor. - Con la puerta cerrada Abrir su refrigerador lo menos posible porque cada vez que se abre sale gran parte del aire frío. Para restablecer la tem- peratura el motor debe trabajar mucho, consumiendo mu- cha energía. - Cuidado con las juntas Mantenerlas eficientes y limpias para que se adhieran bien a las puertas; sólo así no dejarán salir ni siquiera un poco de frío. - Nada de alimentos calientes Una olla caliente en el refrigerador alza inmediatamente la temperatura varios grados, dejarla enfriar a temperatura ambiente antes de introducirla en el refrigerador. - Escarcha en el congelador Controlar el espesor de la escarcha sobre las paredes del congelador y efectuar en seguida el descongelamiento si la capa es demasiado espesa (Ver más adelante “Como man- tenerlo en buenas condiciones”).46

Carnes y pescados Guía para el uso del compartimiento congelador Tipo Confección Macerado de la carne (dias) Duración (meses) Descongelación Asado y cocido de novillo Envuelto en hojas de aluminio 2 / 3 9 / 10 No necesario Cordero Envuelto en hojas de aluminio 1 / 2 6 No necesario Asado de cerdo Envuelto en hojas de aluminio 1 6 No necesario Asado y cocido de ternera Envuelto en hojas de aluminio 1 8 No necesario Bistec de cerdo Cada lonja tiene que ser envuelta en politeno y luego en hojas de aluminio en número de 4-5 6 No necesario Lonjas y costeletas de cordero o novillo Cada lonja tiene que ser envuelta en politeno y luego en hojas de aluminio en número de 4-5 6 No necesario Carne triturada En recipientes de aluminio cubierto con politeno Fresquísima 2 Lentamente en frigorífico Corazón y hígado En bolsitas de politeno 3 No necesario Salchichas En hojas de politeno o aluminio 2 Según el empleo Pollos y pavos Envuelto en hojas de aluminio 1 / 3 9 Lentamente en frigorífico Patos y ganzos En hojas de aluminio 1 / 4 6 Lentamente en frigorífico Patos salvajes, faisanes y perdices En hojas de aluminio 1 / 3 9 Lentamente en frigorífico Conejos y liebres En hojas de aluminio 3 / 4 6 Lentamente en frigorífico Ciervo y corzo En hojas de aluminio o politeno 5 / 6 9 Lentamente en frigorífico Pescados muy grandes En hojas de aluminio o politeno 4 / 6 Lentamente en frigorífico Pescados pequeños En sobres de politeno 2 / 3 No necesario Crustáceos En sobres de politeno 3 / 6 No necesario Moluscos En recipientes de aluminio o plástico cubiertos con agua y sal 3 Lentamente en frigorífico Pescados cocidos En hojas de aluminio o politeno 12 En agua caliente Pescados fritos En sobres de politeno 4 / 6 Directamente en sartés47

Fruta y verdura Tipo Confección Cocción Confección Duración (meses) Descongelación Manzanas y peras Pelar y cortar en pedacitos

En recipientes, cubiertos de almíbar 12 Lentamente en frigorífico Albaricoques, melocotónes, cerezas y ciruelas Deshuesar y pelar 1' / 2' En recipientes, cubiertos de almíbar 12 Lentamente en frigorífico Fresas, moras y mirtilos Limpiar, lavar y dejar secar En recipientes, cubiertos de azúcar 10 / 12 Lentamente en frigorífico Fruta cocida Cortar, cocinar y tamizar En recipientes, agregar el 10% de azúcar 12 Lentamente en frigorífico Jugos de fruta Lavar, cortar y aplastar En recipientes, azúcar según los gustos 10 / 12 Lentamente en frigorífico Coliflores Partir y calentar in agua y jugo de limon 2' En bolsitas de politeno 12 No necesario Coles y coles de Bruselas Limpiar y lavar (partir) 1' / 2' En bolsitas de politeno 10 / 12 A temperatura ambiente Guisantes Pelar y lavar 2' En bolsitas de politeno 12 No necesario Judías verdes Lavar y cortar en pedacitos 2 En bolsitas de politeno 10 / 12 No necesario Zanohorias, pimientos y nabos Cortar en rebandanas, pelar y lavar 3' / 4' En bolsitas de politeno 12 No necesario Setas y espárragos Lavar y cortar 3' / 4' En bolsitas o recipientes 6 A temperatura ambiente Espinacas Lavar y desmenuzar 2' En bolsitas de politeno 12 A temperatura ambiente Verduras varias para sopa Lavar y cortar en pedacitos

En bolsitas en pequeñas porciones 6 / 7 A temperatura ambiente Tipo Confección Scottat Confección Duración (meses) Descongelación Pan En bolsitas de politeno 4 A temperatura ambiente y en el horno Tortas En hojas de politeno 6 A temperatura ambiente y cocer a 100/200°C Nata En recipientes de plástico 6 A temperatura ambiente o en el frigorífico Mantequilla En el envuelto original y en aluminio 6 En frigorífico Corridas cocidas, sopa de legumbres Divididos en recipientes de plástico o vidrio 3 / 6 A temperatura ambiente o en agua caliente Huevos Congelar sin cáscara en pequeños recipientes

A temperatura ambiente o en el frigorífico48

Limpieza y cuidados particulares Antes de limpiar el refrigerador desenchufar siempre el aparato. - Los materiales con los cuales ha sido fabricado su aparato son higiénicos y no transmiten olores, pero para mantener estas cualidades es necesario que los alimentos estén siem- pre protegidos y bien cerrados, para evitar manchas difíciles de quitar o la formación de malos olores. - Sólo agua y bicarbonato. Para limpiar el interior y el exte- rior usar una esponja con agua tibia y bicarbonato de sodio que, además, es un buen desinfectante. Si no lo tiene en casa se puede utilizar jabón neutro. - Que cosa no usar. No usar nunca productos abrasivos, ni lejía, ni amoníaco. Están totalmente prohibidos los solventes y otros productos similares. - Limpieza externa de modelos con “Acabados especiales” (Inox y Negrp especialmente). Para efectuar la limpieza externa del nueble y puertas, hechos con materiales especiales, conviene utilizar un paño blando y ligeramente húmedo. - Todo lo que se puede quitar, ponerlo en agua caliente con jabón o detergente para vajillas. Antes de volver a ponerlos en su lugar, enjuagarlos y secarlos bien. - ¿Y para la parte posterior? Aquí se deposita y se concentra el polvo, provocando algunos problemas para el buen fun- cionamiento del aparato. Usar la abertura larga de su aspiradora, a una potencia intermedia, para eliminarlo. ¡Y con mucha delicadeza! - Cuando está sin funcionar por mucho tiempo. Durante el verano, si se decide no hacer funcionar el refrigerador, hay que limpiarlo por dentro y dejar las puertas abiertas, de lo contrario se formarán malos olores y mohos. - Como sustituir la lámpara interna. En la parte posterior de la caja del termóstato se ha colocado la lámpara de ilumina- ción interna. Si se debe sustituir, desconectar el aparato de la toma de corriente, desenroscar la lámpara que no funcio- na y sustituirla con otra de una potencia inferior a 15 W. operando como se muestra en la figura 3. Descongelación Prestar atención a no usar dispositivos mecánicos u otras herramientas para acelerar el proceso de descon- gelación, además de los recomendados por el fabri- cante. Como descongelar la sección nevera. Este aparato posee descongelación automática, el agua se conduce hacia la parte posterior a través de la descarga co- rrespondiente (fig. 2) donde el calor producido por el com- presor la hace evaporar. La única intervención que se debe hacer periódicamente consiste en limpiar el orificio de des- agüe que se encuentra detrás de los recipientes para verdu- ra, para que el agua pase regularmente. Como descongelar la sección congelador - Cada tanto eliminar la escarcha con la raedera correspon- diente suministrada en el equipamiento base (no usar cuchi- llos u objetos metálicos). - Si la escarcha ha superado los 5 mm hay que descongelarlo. Proceder del siguiente modo: colocar el botón para la regu- lación de las temperaturas "A" en la posizione ; envolver todos los alimentos sobrecongelados y congelados en papel de diario poniéndolos en el refrigerador o en un lugar fres- co. Dejar la puerta abierta para que la escarcha se derrita totalmente ayudándola con recipientes llenos de agua tibia. Como mantenerlo en buenas condiciones Fig. 2 Fig. 349

Algunos problemas IEl refrigerador no funciona. Controlar si:• el interruptor general del departamento está desconecta- do;

• la clavija no está correctamente introducida en la toma decorriente;• el tomacorriente no es eficiente; intentar conectar la clavi-ja a otro tomacorriente del local. El refrigerador y el congelador enfrían poco. Controlar si:• las puertas no cierran bien o las juntas están gastadas;• las puertas permanecen abiertas por mucho tiempo;• el botón de regulación de la temperatura no está en laposición correcta;• el refrigerador o el congelador se han llenado excesiva-mente. En el refrigerador los alimentos se congelan demasiado. Controlar si:• el botón de regulación de la temperatura no está en laposición correcta;• los alimentos están en contacto con la parte posterior, lamás fría. El motor funciona continuamente. Controlar si:• las puertas no están bien cerradas o han quedado abiertaspor mucho tiempo;• la temperatura externa es muy alta;• el botón de regulación de la temperatura no está en laposición correcta. El aparato emite demasiado ruido. El gas refrigerante interno produce un pequeño ruido aúncuando el compresor está detenido (no es un desperfecto).Controlar si:• El refrigerador no está en un lugar bien plano;• ha sido instalado entre muebles u objetos que vibran oemiten rumores. En el fondo del refrigerador hay agua. Controlar si:• el orificio de descarga del agua de descongelación estátapado (ver fig. 5).Si, no obstante se hayan realizado todos los controles, elaparato no funciona y el inconveniente detectado existetodavía, llamar al Centro de Asistencia más cercano, comu-nicando las siguientes informaciones: el tipo de avería, lasigla del modelo (Mod.) y los relativos números (S/N) escri-tos en la placa de características ubicada abajo y a la izquier-da, junto al recipiente para verduras (ver los ejemplos en lassiguientes figuras). Mod. EDF 290.3 X

No recurrir nunca a técnicos no autorizados y rechazarsiempre la instalación de repuestos no originales.50
