MANUAL DE USUARIO BCS 313 A VE I Ariston Thermo

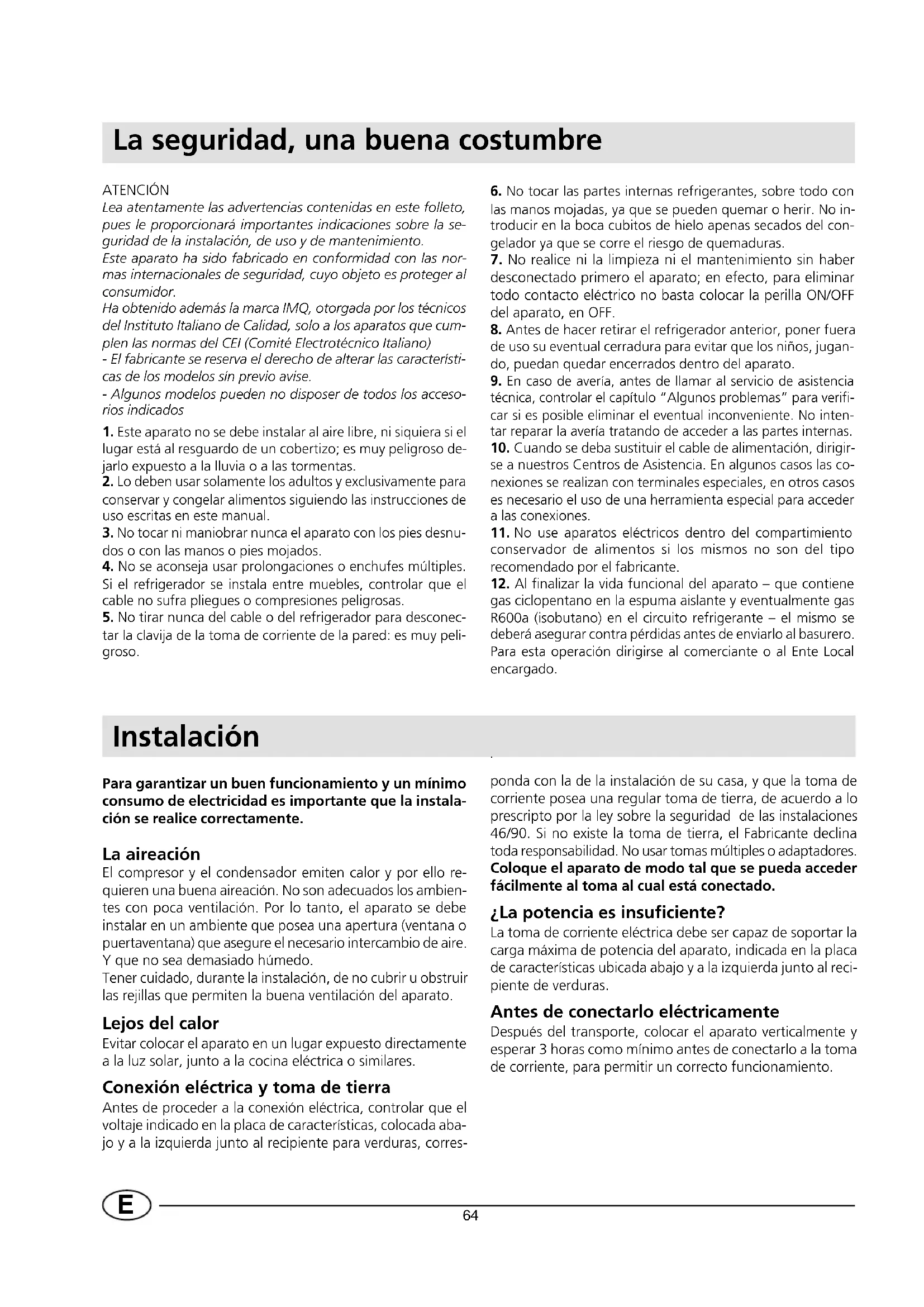

Instalación Para garantizar un buen funcionamiento y un mínimo consumo de electricidad es importante que la instala- ción se realice correctamente. La aireación El compresor y el condensador emiten calor y por ello re- quieren una buena aireación. No son adecuados los ambien- tes con poca ventilación. Por lo tanto, el aparato se debe instalar en un ambiente que posea una apertura (ventana o puertaventana) que asegure el necesario intercambio de aire. Y que no sea demasiado húmedo. Tener cuidado, durante la instalación, de no cubrir u obstruir las rejillas que permiten la buena ventilación del aparato. Lejos del calor Evitar colocar el aparato en un lugar expuesto directamente a la luz solar, junto a la cocina eléctrica o similares. Conexión eléctrica y toma de tierra Antes de proceder a la conexión eléctrica, controlar que el voltaje indicado en la placa de características, colocada aba- jo y a la izquierda junto al recipiente para verduras, corres- ponda con la de la instalación de su casa, y que la toma de corriente posea una regular toma de tierra, de acuerdo a lo prescripto por la ley sobre la seguridad de las instalaciones 46/90. Si no existe la toma de tierra, el Fabricante declina toda responsabilidad. No usar tomas múltiples o adaptadores. Coloque el aparato de modo tal que se pueda acceder fácilmente al toma al cual está conectado. ¿La potencia es insuficiente? La toma de corriente eléctrica debe ser capaz de soportar la carga máxima de potencia del aparato, indicada en la placa de características ubicada abajo y a la izquierda junto al reci- piente de verduras. Antes de conectarlo eléctricamente Después del transporte, colocar el aparato verticalmente y esperar 3 horas como mínimo antes de conectarlo a la toma de corriente, para permitir un correcto funcionamiento. ATENCIÓN Lea atentamente las advertencias contenidas en este folleto, pues le proporcionará importantes indicaciones sobre la se- guridad de la instalación, de uso y de mantenimiento. Este aparato ha sido fabricado en conformidad con las nor- mas internacionales de seguridad, cuyo objeto es proteger al consumidor. Ha obtenido además la marca IMQ, otorgada por los técnicos del Instituto Italiano de Calidad, solo a los aparatos que cum- plen las normas del CEI (Comité Electrotécnico Italiano) - El fabricante se reserva el derecho de alterar las característi- cas de los modelos sín previo avise. - Algunos modelos pueden no disposer de todos los acceso- rios indicados

1. Este aparato no se debe instalar al aire libre, ni siquiera si el

lugar está al resguardo de un cobertizo; es muy peligroso de- jarlo expuesto a la lluvia o a las tormentas.

2. Lo deben usar solamente los adultos y exclusivamente para

conservar y congelar alimentos siguiendo las instrucciones de uso escritas en este manual.

3. No tocar ni maniobrar nunca el aparato con los pies desnu-

dos o con las manos o pies mojados.

4. No se aconseja usar prolongaciones o enchufes múltiples.

Si el refrigerador se instala entre muebles, controlar que el cable no sufra pliegues o compresiones peligrosas.

5. No tirar nunca del cable o del refrigerador para desconec-

tar la clavija de la toma de corriente de la pared: es muy peli- groso. La seguridad, una buena costumbre

6. No tocar las partes internas refrigerantes, sobre todo con

las manos mojadas, ya que se pueden quemar o herir. No in- troducir en la boca cubitos de hielo apenas secados del con- gelador ya que se corre el riesgo de quemaduras.

7. No realice ni la limpieza ni el mantenimiento sin haber

desconectado primero el aparato; en efecto, para eliminar todo contacto eléctrico no basta colocar la perilla ON/OFF del aparato, en OFF.

8. Antes de hacer retirar el refrigerador anterior, poner fuera

de uso su eventual cerradura para evitar que los niños, jugan- do, puedan quedar encerrados dentro del aparato.

9. En caso de avería, antes de llamar al servicio de asistencia

técnica, controlar el capítulo “Algunos problemas” para verifi- car si es posible eliminar el eventual inconveniente. No inten- tar reparar la avería tratando de acceder a las partes internas.

10. Cuando se deba sustituir el cable de alimentación, dirigir-

se a nuestros Centros de Asistencia. En algunos casos las co- nexiones se realizan con terminales especiales, en otros casos es necesario el uso de una herramienta especial para acceder a las conexiones.

11. No use aparatos eléctricos dentro del compartimiento

conservador de alimentos si los mismos no son del tipo recomendado por el fabricante.

12. Al finalizar la vida funcional del aparato – que contiene

gas ciclopentano en la espuma aislante y eventualmente gas R600a (isobutano) en el circuito refrigerante – el mismo se deberá asegurar contra pérdidas antes de enviarlo al basurero. Para esta operación dirigirse al comerciante o al Ente Local encargado.

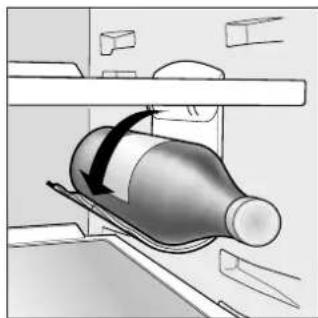

Espacio para una botlla de 2 litros

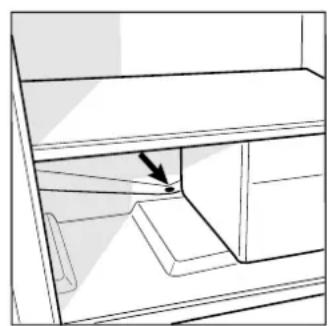

Sistema "drain" para la eliminación del agua de descongelación

Espacios para la conservación

Cubetas para la producción de hielo

Espacios utilizables para la congelación y la conservación

Cajones para la fruta y la verdura

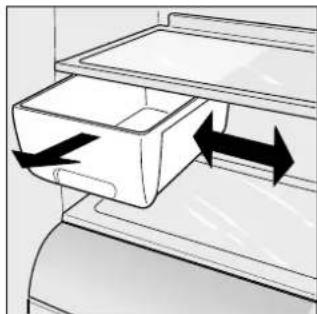

Cajón para carne y queso

Pisos extraibles y de altura regulable

Perilla del refrigeradorAdministra el encendido y apagado delcompartimiento refrigerador y permite fijar lascorrespondientes temperaturas de funcionamiento. Perilla del congelador y ON/OFF del aparatoAdministra el encendido y apagado de todo el aparatoy permite fijar las temperaturas de funcionamientodel compartimiento congelador. Botón MODEPermite el desplazamiento en el display para llegar alas distintas opciones/funciones y el pagado de lasalarmas sonoras Botón SELECTPermite seleccionar y anular la selección de las distintasfunciones y el apagado de las alarmas sonoras. Configuración del compartimiento refrigeradorVisualiza la temperatura fijada en el refrigerador y elestado de OFF del compartimiento refrigerador(palabra OFF activa).

Configuración del compartimiento congeladorVisualiza la temperatura fijada en el congelador y elestado de OFF del aparato (palabra OFF activa). Función SUPER COOLVisualiza el estado (desactivado, seleccionado oactivado) de la función SUPER COOL (enfriamientorápido del compartimiento refrigerador) Función SUPER FREEZEVisualiza el estado (desactivado, seleccionado oactivado) de la función SUPER FREEZE (congelamientorápido) Función HOLIDAYVisualiza el estado (desactivado, seleccionado oactivado) de la función HOLIDAY (temperaturas óptimascon consumos mínimos en el caso de largas ausencias). Función ICE PARTYVisualiza el estado (desactivado, seleccionado oactivado) de la función ICE PARTY (ENFRIAMIENTORÁPIDO BOTELLA) (la máxima rapidez para enfriar unabotella caliente y servirla en la mesa con el cuboadecuado para mantener la temperatura alcanzada) El Display67

ATENCIÓN Después del transporte, para permitir un correcto fun- cionamiento, colocar el aparato en posición vertical y esperar unas 3 horas antes de conectarlo a la toma de corriente. Antes de introducir alimentos en el frigorífico, limpie bien su interior con agua templada y bicarbonato. Tiempo de protección del motor Este modelo posee un control de protección contra sobrecargas, por lo tanto, si después que el usuario lo ha apagado, el compresor no arranca inmediatamente, no se preocupe porque se activará automáticamente después de 8 minutos aproximadamente. Después de haber enchufado el aparato verifique que el display esté encendido. Compartimiento congelador Cuando se enciende el aparato (girar la perilla ON/OFF "B" del aparato hasta fijar la temperatura de funcionamiento deseada en el congelador), se aconseja activar la función SUPER FREEZE para acelerar el enfriamiento del compartimiento; cuando este último haya alcanzado su tem- peratura óptima, la función se desactivará y se podrán introducir en el congelador los alimentos. Compartimiento refrigerador Cuando se enciende el compartimiento refrigerador (gire la perilla "A" hasta fijar la temperatura de funcionamiento deseada en el compartimiento refrigerador) se aconseja activar la función SUPER COOL para acelerar el enfriamiento del compartimiento: después de algunas horas podrá colocar los alimentos en el refrigerador. Cómo poner en marcha el combinado Selección de las temperaturas: Si el compartimiento en cuestión está apagado, en el espacio correspondiente de comunicación en el display (E para el refrigerador y F para el congelador) aparecerá la palabra OFF. Si, en cambio, el compartimiento está encendido, aparecerán las temperaturas seleccionadas en ese momen- to. Para modificarlas, utilice directamente la perilla correspondiente al compartimiento en cuestión (A para el refrigerador y B para el congelador). Las temperaturas que se pueden fijar para el compartimiento refrigerador van desde +2°C a +8°C, mientras que para el compartimiento congelador van desde -18°C a -26°C. Los aumentos o disminuciones posibles son siempre de 1°C. Cuando se activa la función HOLIDAY no se pueden realizar regulaciones de temperatura, pero el aparato se coloca automáticamente en la regulación óptima para la situación: +12°C para el compartimiento refrigerador (si está activo) y -18°C para el compartimiento congelador. Administración de las funciones: Símbolo de la función en el normal funcionamiento. Función seleccionada (contorno centelleante). Función activada (contorno encendido) Activación/desactivación de las funciones Pulse el botón MODE "C" las veces que sea necesario para hacer centellear el símbolo de la función con la cual se desea trabajar: esto indica que la función ha sido seleccionada y está lista para ser activada o desactivada. A partir de ese momento, se puede administrar la función utilizando el botón Cómo moverse en el display SELECT "D" para activarla o desactivarla. NOTA: si no se confirma pulsando el botón SELECT dentro de los cinco segundos de la última acción en el display, este último volverá a visualizar la función como estaba configurada precedentemente para indicar que no se ha producido ninguna modificación. La función SUPER COOL está ligada al compartimiento refrigerador y cuando el mismo está apagado, no se permitirá ninguna acción sobre ella; otras, en cambio, tienen un funcionamiento que puede crear conflictos (por ejemplo: cuando se activan simultáneamente las funciones HOLIDAY y SUPER FREEZE …), en este caso se tiene en cuenta una prioridad ya establecida para ayudarle en la administración del aparato. La función SUPER FREEZE prevé dos modalidades de activación (véase el párrafo correspondiente a la administración del compartimiento congelador). Activación/desactivación de la modalidad DEMO: Para hacer una demostración del funcionamiento del display manteniendo el producto apagado, se puede activar la modalidad DEMO. Activación: - coloque la perilla de la temperatura del freezer en 0; - mantenga presionados los dos botones “Select” y “Mode” durante 5 segundos aproximadamente, hasta que escuche un sonido y centelleen las dos palabras “OFF” y “OFF” en el display; estas palabras centellean durante todo el tiempo en el que la función DEMO esté activa. Desactivación: - coloque la perilla de la temperatura del freezer en 0; - mantenga presionados los dos botones “Select” y “Mode” durante 5 segundos aproximadamente, hasta que escuche un sonido y las dos palabras “OFF” y “OFF” en el display dejen de centellear.68

La temperatura dentro del refrigerador se regula automáticamente en base a la selección realizada a través del display. Se aconseja, siempre, una posición intermedia (es. +5°C). La sección frigorífica se su aparato está dotada de un dispo- sitivo de

(Ariston Integrated Refrigeration) que permite una óptima conservación de los alimentos y un simplificado del aparato gracias a: - una restablecimiento veloz de la temperatura: después de la apertura de las puertas, las temperaturas alcanzan valores óptimos rápidamente, se logra así una mejor conservación. - Una distribución homogénea de la temperatura que permite colocar los alimentos en cualquier estante. - Un grado de humidad más alto para una conservación más larga de los alimentos.

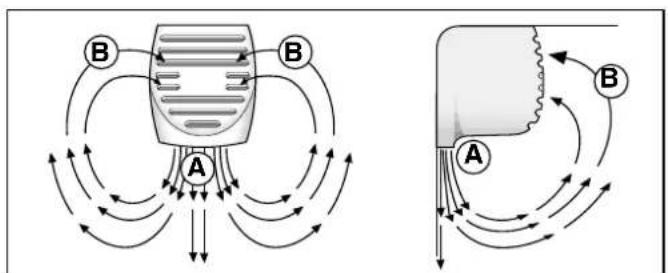

A - Aire expulsado que se enfría en contacto con la pared enfriadora B - Aire más caliente aspirado Cuando el compartimiento del refrigerador se llena después de una gran compra, utilice la función SUPER COOl "J" (ver el párrafo "Cómo moverse en el display") para alcanzar rápidamente una condición óptima de funcionamiento. Una vez transcurrido el tiempo necesario, la función se desactiva automáticamente. Siga atentamente nuestros consejos sobre la duración máxi- ma de conservación: ningún alimento, ni aún el más fresco, se mantiene inalterable durante mucho tiempo. Contrariamente a lo que suele creerse, los alimentos coci- nados no se conservan más tiempo que los crudos. La sección nevera está dotada de prácticos estantes extraíbles (Fig. 1) y regulables en altura gracias a las guías correspon- dientes. Por ello es posible introducir también grandes reci- pientes y alimentos de dimensiones notables Introduzca sólo alimentos fríos o, como máximo, apenas ti- bios, evitando colocar alimentos calientes: ellos alzarían in- mediatamente la temperatura interna obligando al compre- sor a realizar un mayor trabajo que desperdiciaría tanta ener- gía eléctrica. No introduzca líquidos en recipientes destapados, pues au- mentaría así la humedad en el interior del frigorífico y, por consiguiente, la formación de escarcha. Para utilizar el recipiente para fiambres/quesos suspendido, se debe extraer del estante. El mismo, para optimizar el espacio de acuerdo a las necesidades, se puede desplazar en sentido lateral (Fig. 2). El portabotellas lateral se utiliza ya sea para colocar botellas (Fig. 3) como para varias latitas (2-4) colocadas horizontalmente (Fig 4). Si no se utilizara, es posible cerrar el portabotellas/latitas y tener así más espacio disponible dentro del refrigerador. Fig. 1 Fig. 2 Fig. 3 Fig. 4 Como utilizar lo mejor posible la sección nevera69

Para la preparación de alimentos a congelar, consultar un manual especializado. No congele de nuevo un alimento descongelado, aunque sólo sea parcialmente: cocínelo para consumirlo (en 24 ho- ras) o para volverlo a congelar. Los alimentos frescos a congelar no deben ser colocados en contacto con aquellos ya congelados, sino que se deben ubicar en el compartimiento superior "I", donde la tempe- ratura desciende por debajo de los -18°C que es la tempe- ratura ideal para congelar bien los alimentos. No olvide que la buena conservación de los alimentos congelados depen- de de la velocidad de congelación. Congele únicamente la cantidad en kg indicada en la placa de características que encontrará a la izquierda del cajón para frutas y verduras. La primera vez que lo utilice, o cuando el congelador haya estado inactivo, haga funcionar al máximo el aparato Cuando el aparato está ya en marcha el congelamiento puede ser realizado de dos modos:

1. Para pequeñas cantidades, inferiores a la capacidad

máxima indicada en la placa de características (ubicada abajo a la izquierda, al lado del recipiente para verduras), active desde el display la función SUPER FREEZE en su modalidad "24 horas" e introduzca los alimentos que debe congelar. Para activar la función, pulse el botón MODE "C" las veces que sea necesario para hacer centellear el símbolo del SUPER FREEZE y, luego, pulse el botón SELECT "B" para activar la función . Pasadas las 24 horas, o una vez alcanzada la temperatura óptima, la función de congelamiento rápido se desactiva automáticamente.

2. Cuando se deben congelar grandes cantidades de

alimentos (hasta la carga máxima indicada en la placa de características ubicada abajo a la izquierda, al lado del reci- piente para verduras) active desde el display la función SUPER FREEZE en su modalidad "48 horas". Para activar la función pulse el botón MODE "C" las veces que sea necesario para hacer centellear el símbolo del SUPER FREEZE y, luego, mantenga presionado durante más de tres segundos el botón SELECT "B" para activar la función (el símbolo comienza a centellear lentamente). Pasadas otras 24 horas, la función se desactivará automáticamente. Durante la congelación, evite abrir la puerta del congelador. Para conseguir una conservación y una descongelación óp- timas, se aconseja repartir los alimentos en pequeñas canti- dades, así se congelarán rápidamente y de forma homogé- nea. Indique en los envases su contenido y la fecha de con- gelación. Con la finalidad de obtener un mayor espacio en el compartimiento del congelador, se puede extraer el cajón central, colocando los alimentos directamente en el estante. Después de realizar la carga, verifique, que la puerta cierre correctamente. Como utilizar lo mejor posible la sección congelador No abra la puerta del congelador en caso de interrupción del suministro eléctrico o de avería: así retrasará la elevación de la temperatura en su interior y los congelados se conser- varán sin alteraciones de 9 a 14 horas. No introduzca en el congelador botellas llenas: podrían rom- perse, ya que todos los líquidos al congelarse aumentan de volumen. Para enfriar rápidamente las bebidas. Gracias a la función especial ICE PARTY (ENFRIAMIENTO RÁPIDO BOTELLA) no volverá a tener el problema de encontrar rotas las botellas puestas a enfriar en el compartimiento congelador (en efecto, todos los líquidos, al congelarse, aumentan su volumen). Activando esta función, será el aparato mismo que le avisará con una señal sonora, que ha llegado el momento de quitar la botella del compartimiento congelador. Para silenciar la alarma sonora basta pulsar el botón SELECT "D". No olvide utilizar el ergonómico cubo suministrado con el equipo para colocar la botella en el congelador; ya que además de acelerar el enfriamiento de la misma, Ud. podrá, llegado el momento de servir la bebida, transportarla fácilmente gracias a sus asas y mantenerla fría por mucho tiempo ya en la mesa. ATENCIÓN: mantenga siempre el cubo para la botella, suministrado con el equipo, dentro del compartimiento del congelador (aún cuando no tenga botellas que enfriar); sólo así se garantiza la baja temperatura del líquido en tiempo breve.70

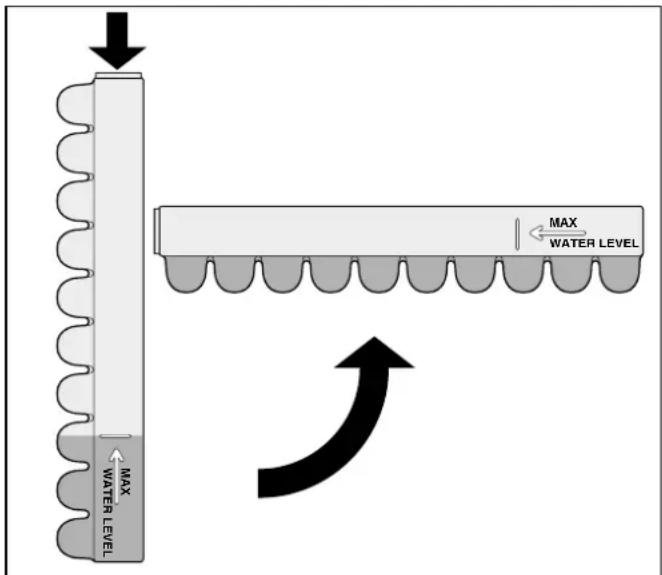

Cubetas de hielo Este nuevo concepto de cubetas de hielo, es una patente exclusiva. El hecho de estar ubicadas en la parte superior de los cajones del freezer asegura una mayor ergonomía, limpieza y más espacio en los cajones: el hielo no está más en contacto con los alimentos ubicados en el congelador; además se evita el goteo de agua en el momento de la carga (se suministra también la tapa para cerrar el orificio después de la operación de carga de agua). Modo de uso (Fig. 5) Llene la cubeta con agua a través del orificio correspondiente hasta el nivel indicado (MAX WATER LEVEL), teniendo cuidado de no superarlo: la introducción de agua en cantidad superior a la necesaria, provocará una formación de hielo tal que podría obstaculizar la salida de los cubitos. Si se ha introducido una cantidad excesiva de líquido, se deberá esperar que el hielo se derrita, vaciar la cubeta, y repetir la operación de llenado Una vez efectuada la operación de carga a través del orificio indicado, gire la cubeta 90 °. Por el principio de vasos comunicantes, el agua llena las distintas formas de la cubeta, después de lo cual, se podrá cerrar el orificio con el tapón correspondiente y colocar la cubeta en la contrapuerta. Después que se formó el hielo, bastará golpear la cubeta sobre una superficie dura para que los cubitos se despeguen de sus alojamientos y puedan salir por el mismo orificio por el cual se ha introducido el agua. Para facilitar la salida de los cubitos, vierta agua en el exterior de la cubeta. ATENCIÓN: cada vez que efectúa la carga con agua, verifique que la cubeta esté completamente vacía y que no hayan quedado residuos de hielo. El tiempo mínimo necesario para una mejor formación de hielo es de aproximadamente 8 horas. Fig. 5 MAX WATER LEVEL MAX WATER LEVEL71

Carnes y pescados Guía para el uso del compartimiento congelador Tipo Confección Macerado de la carne (dias) Duración (meses) Descongelación Asado y cocido de novillo Envuelto en hojas de aluminio 2 / 3 9 / 10 No necesario Cordero Envuelto en hojas de aluminio 1 / 2 6 No necesario Asado de cerdo Envuelto en hojas de aluminio 1 6 No necesario Asado y cocido de ternera Envuelto en hojas de aluminio 1 8 No necesario Bistec de cerdo Cada loncha tiene que ser envuelta en politeno y luego en hojas de aluminio en número de 4-5 6 No necesario Lonchas y costillas de cordero o novillo Cada lonchaa tiene que ser envuelta en politeno y luego en hojas de aluminio en número de 4-5 6 No necesario Carne picada En recipientes de aluminio cubierto con politeno Fresquísima 2 Lentamente en frigorífico Corazón y hígado En bolsitas de politeno 3 No necesario Salchichas En hojas de politeno o aluminio 2 Según el empleo Pollos y pavos Envuelto en hojas de aluminio 1 / 3 9 Lentamente en frigorífico Patos y gansos En hojas de aluminio 1 / 4 6 Lentamente en frigorífico Patos salvajes, faisanes y perdices En hojas de aluminio 1 / 3 9 Lentamente en frigorífico Conejos y liebres En hojas de aluminio 3 / 4 6 Lentamente en frigorífico Ciervo y corzo En hojas de aluminio o politeno 5 / 6 9 Lentamente en frigorífico Pescados muy grandes En hojas de aluminio o politeno 4 / 6 Lentamente en frigorífico Pescados pequeños En sobres de politeno 2 / 3 No necesario Mariscosos En sobres de politeno 3 / 6 No necesario Moluscos En recipientes de aluminio o plástico cubiertos con agua y sal

Pescados cocidos En hojas de aluminio o politeno 12 En agua caliente Pescados fritos En sobres de politeno 4 / 6 Directamente en la sartén72

Fruta y verdura Tipo Confección Cocci-

Confección Duración (meses) Descongelación Manzanas y peras Pelar y cortar en pedacitos

En recipientes, cubiertos de almíbar

Lentamente en frigorífico Albaricoques, melocotones, cerezas y ciruelas Deshuesar y pelar 1' / 2' En recipientes, cubiertos de almíbar

Lentamente en frigorífico Fresas, moras y arándanos Limpiar, lavar y dejar secar En recipientes, cubiertos de azúcar 10 / 12 Lentamente en frigorífico Fruta cocida Cortar, cocinar y tamizar En recipientes, agregar el 10% de azúcar

Lentamente en frigorífico Jugos de fruta Lavar, cortar y aplastar En recipientes, azúcar según los gustos 10 / 12 Lentamente en frigorífico Coliflores Partir y calentar en agua y jugo de limón 2' En bolsitas de politeno 12 No necesario Coles y coles de Bruselas Limpiar y lavar (partir) 1' / 2' En bolsitas de politeno 10 / 12 A temperatura ambiente Guisantes Pelar y lavar 2' En bolsitas de politeno 12 No necesario Judías verdes Lavar y cortar en pedacitos 2 En bolsitas de politeno 10 / 12 No necesario Zanahorias, pimientos y nabos Cortar en rebanadas, pelar y lavar 3' / 4' En bolsitas de politeno 12 No necesario Setas y espárragos Lavar y cortar 3' / 4' En bolsitas o recipientes 6 A temperatura ambiente Espinacas Lavar y desmenuzar 2' En bolsitas de politeno 12 A temperatura ambiente Verduras varias para sopa Lavar y cortar en pedacitos

En bolsitas en pequeñas porciones 6 / 7 A temperatura ambiente Tipo Confección Scott- atura Confección Duración (meses) Descongelación Pan En bolsitas de politeno 4 A temperatura ambiente y en el horno Tortas En hojas de politeno 6 A temperatura ambiente y cocer a 100/200°C Nata En recipientes de plástico

A temperatura ambiente o en el frigorífico Mantequilla En el envoltorio original y en aluminio 6 En frigorífico Comidas cocidas, sopa de legumbres Divididos en recipientes de plástico o vidrio 3 / 6 A temperatura ambiente o en agua caliente Huevos Congelar sin cáscara en pequeños recipientes

A temperatura ambiente o en el frigorífico73

Consejos para ahorrar - Instalarlo bien O sea lejos de fuentes de calor, de la luz directa del sol, en un ambiente bien aireado y con las distancias indicadas en el párrafo “Instalación/La aireación”. EL CONSUMO DE ENERGÍA EFECTIVO DEPENDE DEL MODO EN QUE SE UTILIZA EL APARATO Y DEL LUGAR EN EL QUE SE INSTALA. Las pruebas de consumo se realizaron en columnas de 560mm. de profundidad que es la forma más común de instalación - El frío justo La selección de temperaturas internas demasiado bajas, hace aumentar el consumo. - No llene demasiado el aparato. Para conservar bien los alimentos, el frío debe circular libre- mente en el interior del frigorífico. Si lo llena demasiado, impedirá la circulación, y el compresor tendrá que trabajar de forma continuada. - Mantenga la puerta cerrada. Abra el combinado lo menos posible, porque cada vez que lo haga se escapará parte del aire frío. Para restablecer la temperatura, el motor tendrá que trabajar mucho tiempo y consumirá mucha energía. - Preste atención a las juntas. Vigile que las juntas permanezcan elásticas y limpias, para que se adhieran bien a las puertas y no dejen escapar ni siquiera un poco de frío. - No introduzca alimentos calientes. La introducción de una olla caliente en el frigorífico eleva de inmediato la temperatura varios grados, déjela enfriar a tem- peratura ambiente antes de introducirla en el frigorífico. - Nada de escarcha. Vigile el grosor de la capa de escarcha en las paredes del congelador y, si se ha hecho demasiado gruesa, proceda inmediatamente al descarche (véase más adelante: “Cómo mantenerlo en buen estado”) Alarmas sonoras y visuales Alarma por la puerta abierta Si la puerta del refrigerador permanece abierta por más de dos minutos, la lámpara de iluminación interna comienza a centellear; después de algunos segundos se emite una señal sonora que se puede silenciar cerrando la puerta o pulsan- do el botón SELECT "D". Si la puerta permanece abierta más de 4 minutos, la lámpara comienza a centellear más velozmente. Alarma por calentamiento anómalo del congelador

1. Para indicar un excesivo calentamiento del congelador

(por ej. una momentánea interrupción de corriente) se emite una señal acústica y aparece un mensaje en el display (A1) para indicar un peligroso calentamiento. Para no volver a congelar los alimentos, el congelador se mantendrá a una temperatura de alrededor de 0°C, permitiéndole consumirlos dentro de las 24 horas o volver a congelarlos, previa cocción. Se puede silenciar la señal sonora simplemente pulsando el botón SELECT "D". Para volver al normal funcionamiento y borrar el mensaje en el display se deberá apagar el aparato y volver a encenderlo, utilizando la perilla ON/OFF "B" del aparato.

2. Si la temperatura continúa aumentando hacia valores

excesivamente altos, se emite nuevamente la señal sono- ra y aparece otro mensaje en el display (A2) para indicar el excesivo calentamiento. Es aconsejable verificar el estado de los alimentos porque podría ser necesario tirarlos. Cualquiera sea el caso, los alimentos no se deben volver a congelar, si no se cocinan primero. Para no volver a congelar los alimentos, el congelador se mantendrá a una temperatura de alrededor de 0°C. Se puede silenciar la señal sonora simplemente pulsando el botón SELECT "D". Para volver al normal funcionamiento y borrar el mensaje en el display se deberá apagar el aparato y volver a encenderlo, utilizando la perilla ON/OFF "B" del aparato.74

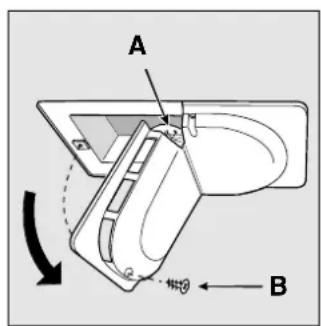

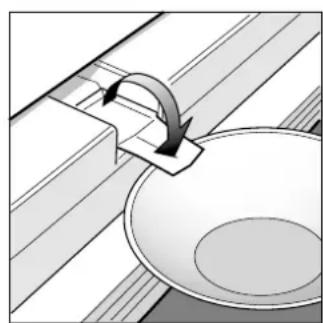

Limpieza y operaciones de mantenimiento particulares FUNCIÓN VACACIONES. La producción de moho y olores feos en el interior del refrigerador apagado cuando partimos de vacaciones, no es más un problema: basta activar la función Holiday (desde el display). De este modo, con un bajo consumo, se mantiene la temperatura en el compartimiento del refrigerador alrededor de 12°C (puede conservar, por ejemplo, maquillaje y cosméticos) y se deja funcionar el congelador al mínimo, indispensable para la conservación de los alimentos. Antes de limpiar el refrigerador, gire la perilla ON/OFF del aparato “B” hasta la posición OFF, espere hasta visualizar el estado de OFF en ambos compartimientos: refrigerador y congelador y posteriormente desenchúfelo. - Los materiales utilizados en la fabricación de este aparato son higiénicos y no transmiten olores, pero, para mantener estas cualidades, es necesario que los alimentos estén siem- pre protegidos y bien cerrados, con el fin de evitar manchas difíciles de quitar o la aparición de malos olores. - Sólo agua y bicarbonato: Para limpiar tanto el interior como el exterior, utilice una esponja con agua templada y bicarbo- nato sódico, que es además un buen desinfectante. Si no tiene en casa, puede emplear jabón neutro. - Qué no debe usarse: No utilice nunca abrasivos, lejía, ni amoníaco. Están totalmente prohibidos los disolventes y otros productos similares. - Todos los elementos extraíbles pueden lavarse en agua caliente con jabón o detergente para vajillas. Antes de vol- verlos a colocar, séquelos bien. - Cuando permanece sin funcionar un largo período. Si de- cide no hacer funcionar el refrigerador durante el período estival, hay que limpiar su interior y dejar las puertas abier- tas. - Cómo cambiar la bombilla interior: Desenchufe el aparato y emplee una bombilla de la misma potencia o de potencia no superior a 15 Watt. Desatornille el tornillo de fijación B, situado detrás en la parte posterior del cubrelámpara, y desenrosque la bombilla A (véase al dibujo 8) Fig. 8

Cómo mantenerlo en buen estado Antes de proceder a cualquier operación de limpieza o descongelación, desconecte el aparato de la red de alimentación eléctrica (gire la perilla ON/OFF del aparato “B” hasta la posición OFF y luego desenchúfelo). Si dicho procedimiento no se realizara, se podría producir una situación de alarma. ATENCIÓN: dicha alarma no es síntoma de anomalía. Para restablecer el correcto funcionamiento, apague el aparato y vuelva a encenderlo, utilizando directamente la perilla ON/OFF del aparato “B”. Descongelación ATENCIÓN: no dañe el circuito refrigerante. Prestar atención de no utilizar dispositivos mecánicos u otro medios para acelerar el proceso de descongelamiento que no sean aquellos recomendados por el constructor. Como descongelar el compartimiento frigorífico Este aparato posee descongelación automática, el agua producida se hace circular hacia la parte posterior por una descarga especial (fig. 6) y allí el calor producido por el compresor la hace evaporar. La única intervención que debe realizar periódicamente consiste en controlar que el agua de descarga pase regularmente. Limpie el orificio de descarga con el correspondiente “cepillo”. Como descongelar el compartimiento congelador - De vez en cuando, retire la escarcha con la paleta incluída con el aparato (nada de cuchillos ni objetos metálicos). - Si la escarcha ha superado los 5 mm es necesario efectuar una verdadera y propia descongelación. Para ello proceda de la siguiente manera: un día antes de activar la función SUPER FREEZE en su modalidad 24 horas; sirve para dar a los alimentos un saludable "golpe de frío" más. Pasadas las 24horas, la función de congelamiento se desactiva automáticamente, pero también puede desactivarla Ud. Apague el aparato utilizando la perilla ON/OFF "B" del aparato. ATENCIÓN: esta operación apaga todo el aparato (compartimiento refrigerador incluido). Envuelva los congelados en papel de periódico y colóquelos en el frigorífico o en un lugar fresco. Deje abierta la puerta para que la escarcha se funda por completo, e introduzca recipientes con agua templada para ayudar. El aparato está dotado de un siatema de recogida del agua de descongelación; coloque el recipiente como se indica (Fig. 7). Limpie y seque con cuidado antes de volver a encender el aparato. Recuerde que el motor no arranca inmediatamente sino después de 8 minutos aproximadamente. Fig. 7Fig. 675

Solución de problemas El display está completamente apagado Compruebe que:

• El interruptor general de la casa esté conectado;

• El enchufe esté correctamente conectado a la toma de co- rriente.

• La toma funcione: pruebe a conectar el enchufe en otra toma. El motor no arranca Controle si:

han transcurrido 8 minutos después del encendido En efecto, este modelo, está dotado de un control de protección contra sobrecargas que lo hace arrancar sólo después de 8 minutos del encendido, aproximadamente.

se activó la modalidad DEMO (véase la pág. 67). El frigorífico y el congelador enfrían poco Compruebe que:

• Las puertas cierren bien y las juntas no estén estropeadas;

• Las puertas no se abran muy a menudo.

• El mando de regulación esté en la posición correcta.

• El frigorífico y el congelador no se hayan llenado en exceso. En el frigorífico los alimentos se hielan de- masiado Compruebe que:

La regulación de la temperatura fijada sea demasiado baja (o no sea óptima);

• Los alimentos no estén en contacto con la parte posterior, la más fría. El motor no para de funcionar Compruebe que:

Estén activas las funciones SUPER COOL y/o SUPER FREEZE y/o ICE PARTY;

• las puertas fueron abiertas continuamente;

• La temperatura externa no sea muy alta. El aparato hace demasiado ruido Compruebe que:

• El frigorífico esté bien nivelado.

• El frigorífico no esté instalado entre muebles y objetos que vibren y emitan ruido.

• El gas refrigerante interno produce un ligero ruido incluso cuando el compresor está parado (no es un defecto). Hay agua en el fondo del frigorífico Controle que:

• El orificio de descarga del agua de descongelación no esté tapado. No se dirija nunca a técnicos no autorizados y rechace siempre la instalación de piezas de repuesto no origi- nales. Mod. RG 2330

Net Util UtileGrossBruto Brut Freez. CapacPoder de Cong Made in Italy 13918 Test P.S-I.PressureHIGH-235LOW 140kg/24 h 4,0 ClassClase Classe Si, no obstante se hayan realizado todos los controles, el aparato no funciona y el inconveniente detectado existe todavía, llamar al Centro de Asistencia Técnica más cerca- no, comunicando las siguientes informaciones: el tipo de avería, la sigla del modelo (Mod.) y los relativos números (S/ N) escritos en la placa de características ubicada abajo y a la izquierda, junto al recipiente para verduras (ver lo ejemplo en la siguiente figura).76 E.02/2004 - 195038335.02 - Xerox Business Services DocuTech Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy Tel. +39 0732 6611 www.aristonchannel.com
