MANUALE UTENTE BCS 313 A VE I Ariston Thermo

Combinato frigo/freezer

Installazione e uso

Per garantire l'efficienza e la sicurezza di quello elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzati
• richiedete sempre l'utilizzo di parti di ricambio originali

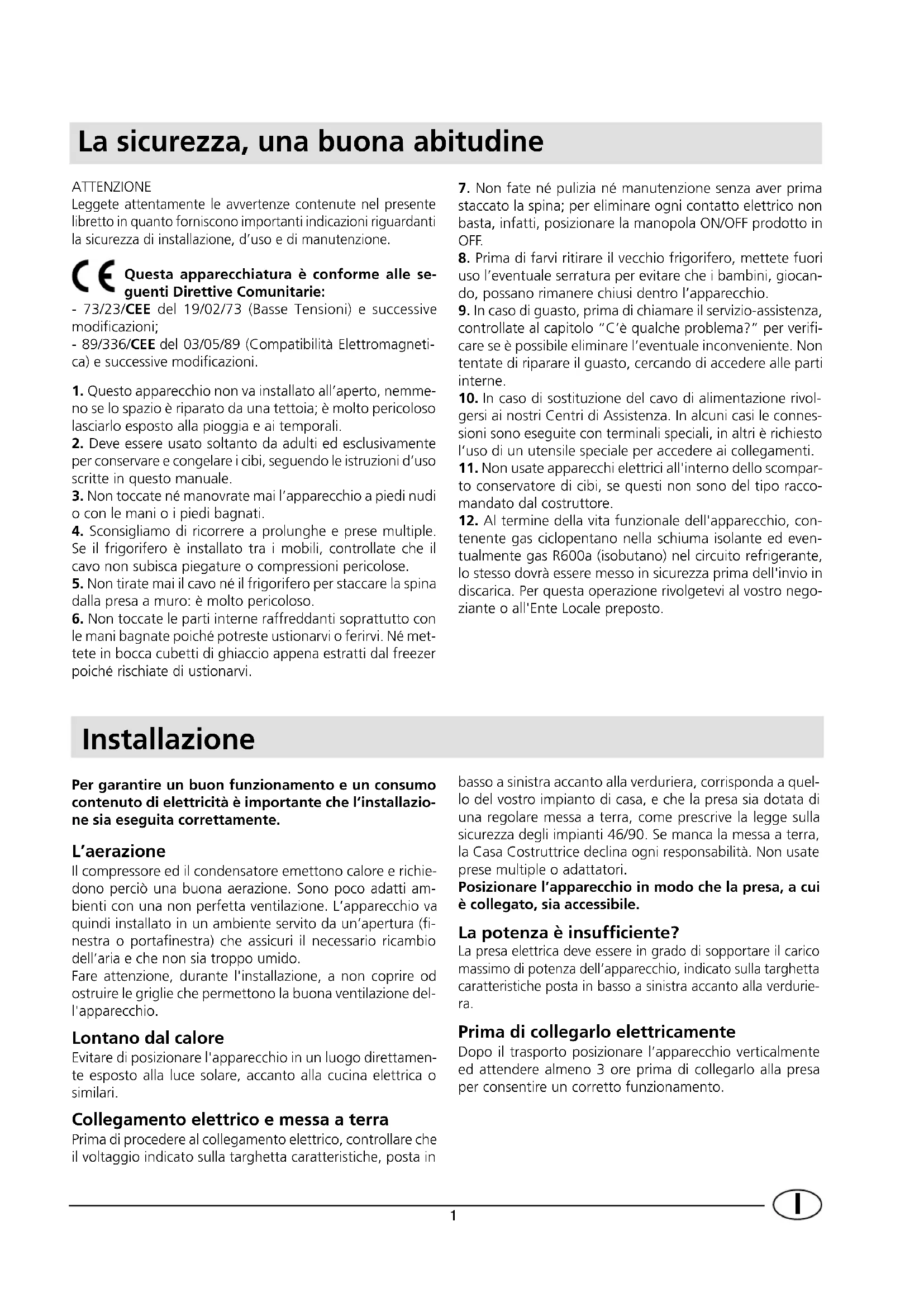

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attendamente le avventenze contenate nel presente libretto in quanto fornisco importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle sequenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;

• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.

• Questo apparecchio non va installato all'aperto, nemme- no se lo spazio è riparato da una tettoia; è molto pericoloso lasciarlo esposto alla pioggia e ai temporali.

• Deve essere usato soltanto da adulti ed esclusivamente per conservare e congelare i cibi, seguendo le istruzioni d'uso scritte in quello manuale.
• Non toccate né manovrate mai l'apparecchio a piedi nudi o con le mani o i piedi bagnati.
• Sconsigliamo di ricorrere a prolonghe e prese multiple. Se il frigorifero è installato tra i mobili, controllate che il cavo non subisce piegature o compressioni pericolose.
• Non tirate mai il cavo né il frigorifero per staccare la spina alla presa a muro: è molto pericoloso.

• Non toccate le parti interne raffreddanti soprattutto con le mani bagnate poiché potreste ustionarvi o ferirvi. Né mette in bosca cubetti di ghiaccio appena estratti dal freezer poiché rischiiate di ustionarvi.

• Non fate né pulizia né manutenzione perché prima staccato la spina; per eliminare agli contatto elettrico non basta, infatti, posizionare la manopola ON/OFF prodotto in OFF.

• Prima di farvi ritirare il vecchio frigorifero, mettete fuori uso l'eventuale serratura per evitare che i bambini,IOCANO, possano rinanere chiusi dentro l'apparecchio.
• In caso di guasto, prima di chiamare il servizio-assistenza, controllate al capitolo "C'è quale problema?" per verificare se è possibile eliminare l'eventuale inconveniente. Non tentate di riparare il guasto, cercando di accedere alle parti interne.
• In caso di sostituzione del cavo di alimentazione rivolgersi ai nostri Centri di Assistenza. In alcuni casi le connessioni sono eseguite con terminali speciali, in altri è richiesto l'uso di un utensile speciale per accedere ai collegamenti.
• Non usate apparecchi elettrici all'interno dello scomparto conservatore di cibi, se quosti non sono del tipo raccommando dal costruttore.
• Al terme della vita funzionale dell'apparecchio, contente gas ciclopentano nella schiuma isolante ed eventualmente gas R600a (isobutano) nel circuito refrigerante, lo stesso dovra essereMESSO in sicurezza prima dell'invio in discarica. Per esta operazione rivolgetevi al vosto negoti ziante o all'Ente Locale preposto.

Installazione

Per garantire un buon funzionamento e un consumo contentuto di elettricità è importante che l'installazione sua eseguita correttamente.

L'airazione

Il compressore ed il condensatore emettono calore e richiedondo perché una buona aerazione. Sono poco adatti ambienti con una non perfetta ventilazione. L'apparecchio va quindi installato in un ambiente servito da un'apertura (finestrata o portafinestra) che assicuri il necessario ricambio dell'aria e che non sia troppo umido.

Fare attenzione, durante l'installazione, a non coprite od ostruire le griglie che permettono la Buona ventilazione del- l'apparecchio.

Lontano dal calorie

Evitare di posizionare l'apparechio in un luogo direttamente esesto alla luce solare, accanto alla cucina elettrica o similari.

Collegamento elettrico e messa a terra

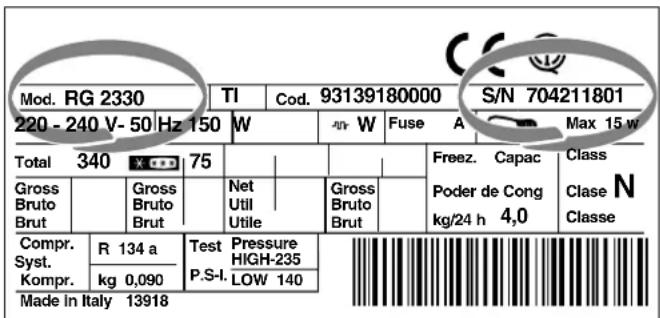

Prima di procedere al collegamento elettrico, controllare che il voltaggio individato sulla targhetto caratteristiche, posta in

basso a sinistra accanto alla verduriera, corrisponda a quello del vostro impianto di casa, e che la presa sia dotata di una regolare messa a terra, come prescrive la legge sulla sicurezza degli impianti 46/90. Se manca la messa a terra, la Casa Costrutrice declina agli responsabilità. Non usate prese multiple o adattatori.

Posizione l'apparecchio in modo che la presa, a cui è collegato, sia accessibile.

La potenza è insufficiente?

La presa elettrica deve essere in grado di sostarare il carico massimo di potenza dell'apparecchio,indicato sulla targhetta caratteristiche posta in basso a sinistra accanto alla verduriera.

Prima di collegarlo elettricamente

Dopo il trasporto posizionare l'apparecchio verticalmente ed attendere almeno 3 ore prima di collegarlo alla presa per consentire un corretto funzionamento.

Visto da vicino

Balconcino estraibile con coperchio, con portauova e scatola burro

Balconcino estraibile portaoggetti

Balconcino richiudibile

Vano per bottiglia da 2 litri

Balconcino bottiglie

Sistema "drain" per l'eliminazione dell'acqua di sbrinamento

Vani per la conservazione

Bacinelle per la produzione di ghiaccio

Vano utilizzabile per il conge-lamento e la conservazione

Quadro comandi

Cassetti per frutta e verdura

Scatola scorrevole per carni e formaggi

Ripiani estraibili e regolabili in altezza

Portabottiglia ribaltabile

Gestisce l'accensione e lo spegnimento dello scomparto frigorifero e permette di impostare le relative temperature di funzionamento.

Manopola freezer e ON/OFF prodotto

Gestisce l'accensione e lo spegnimento dell'intero prodotto e permette di impostare le temperature di funzionamento nello scomparto freezer.

Pulsante MODE

Consente lo spostamento all'interno del display per arrivare alle varie impostazioni/funzioni e lo spegnimento degli allarmi sonori.

Pulsante SELECT

Consente la selezione/desezione delle varie funzioni e lo spegnimento degli allarmi sonori.

Impostazione scomparto frigorifero

Visualizza la temperatura impostata nel vano frigo e lo stato di OFF del comparto frigorifero (scritta OFF attiva).

Impostazione scomparto congelatore

Visualizza la temperatura impostata nel vano freezer e lo stato di OFF del prodotto (scritta OFF attiva).

Funzione SUPER COOL

Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER COOL (raffreddamento rapido del vano frigo).

Funzione SUPER FREEZE

Visualizza lo stato (disattivato, selezionato o attivato) della funzione SUPER FREEZE (congelamento rapido).

Funzione HOLIDAY

Visualizza lo stato (disattivato, selezionato o attivato) della funzione HOLIDAY (temperature ottimali con minimi consumi in caso di lunghe assenze).

Funzione ICE PARTY

Visualizza lo stato (disattivato, selezionato o attivato) della funzione ICE PARTY (la massima rapidità nel freddare una bottiglia calda e servirla in tavola con l'apposto secchiello adatto a mantenerne la temperatura raggiunta).

Come avviare il combinato

ATTENZIONE

Dopo il trasporto, posizionare l'apparecchio verticalmente ed attendere circa 3 ore prima di collegarlo alla presa di corrente per favorire un buon funzionamento.

Prima diMETTEREgli alimenti nel frigorifero pulite bene l'interno con acqua tiepida e bicarbonato.

Tempo protezione motore.

Questo modello è provvisto di un controllo salvamotore, pertanto dopo uno spegnimento impostato dall'utente non preoccupatevi se il compressore non parte immediatamente, perché si attiverà automaticamente dopo circa 8 minuti.

Dopo aver collegato la spina alla presa di corrente accerta- tevi che il display sia acceso.

Scomparto congelatore

All'accensione del prodotto (ruotare la manopola ON/OFF).
prodotto "B" fino ad impostare la temperatura di funzionamento voluta nel vano freezer) si consiglia di insereire la funzione SUPER FREEZE per accelerare il raffreddamento del vano; quando quest'ultimo avrare raggiunto la sua temperatura ottimale, la funzione si disattivera e potrete introdurre nel congelatore i surgelati.

Scomparto frigorifero

All'accensione dello scomparto frigo (ruotare la manopola "A" fino ad impostare la temperatura di funzionamento voluta nel vano frigorifero) si consiglia di insertire la funzione SUPER COOL per accelerare il raffreddamento del vano: dopo quello ora potrete mettere i cibi nel frigorifero.

Come muoversi nel display

Impostazione delle temperature

Se il vano interessato è spento, sul relative spazio di segnalazione sul display (E per il frigorifero e F per il congelatore) apparirà la scritta OFF. Se il vano è accesso appariranno invece le temperature impostate in quel momento. Per modificare agire direttamente sulla manopola relativà al vano interessato (A per il frigorifero e B per il congelatore).

Le temperature impostabili per il comparto frigorifero vanno da +2^ a +8^ , nelle cui per il comparto congelatore vanno da -18^ a -26^ . Gli incrementi o decrementi possibili sono comunque sempre di 1^ .

Quando è attiva la funzione HOLIDAY non sono possibili regolazioni di temperatura, ma il prodotto si posizione automaticamente alla regolazione ottimale per la situazione: +12^ per il comparto frigorifero (se attivo) e -18^ per il companto congelatore.

Gestione delle funzioni:

Simbolo della funzione nel normale funzionamento.

Funzione selezionata (contorno lampeggiante).

Funzione attivata (contorno acceso)

Attivazione/disattivazione delle funzioni

Premere il pulsante MODE "C" tante volte quando sono necessarie a far lampeggiare il symbolo della funzione su cui si vuole agire: ciò indica che la funzione è selezionata e pronta

ad essere attivata o disattivata. A questo punto si può gestire la funzionetramite il pulsante SELECT "D" per attivarla o disattivarla.

NOTA: se non si da conferma premendo il pulsante SELECT entro cinque secondi dall'ultima azione sul display, quest'ultimo tornera a visualizzare la funzione come precedentamente impostata ad indicare che nessuna modifica è stata impostata. La funzione SUPER COOL è legata al comparto frigorifero e quando questo è spento non sare consentita alcuna azione su tale funzione; altre prevedono un funzionamento checouldere dei conflitti (ad esempio quando vengono attive contemporaneamente le funzioni HOLIDAY e SUPER FREEZE), in quello caso siieneconto di una priorità giastabilita in modo da aiutarvi nella gestione del prodotto.

La funzione SUPER FREEZE prevede due modalità di attivazione (vedere il paragrafo relativivo alla gestione del reparto congelatore).

Attivazione/disattivazione della modalità DEMO:

Per fare una dimostrazione del funzionamento del display mantenendo il prodotto spento, si cui attivare la modalità DEMO.

Attivazione:

• posizionare la manopola della temperatura del freezer su 0;
• tenere premuti i due pulsanti "Select" e "Mode" per circa 5 secondi, fino a che si sente un suono e lampeggiano le due scritte "OFF" e "OFF" nel display; quale scritte lampeggiano per tutto il tempo che la funzione DEMO è attiva.

Disattivazione:

• posizionare la manopola della temperatura del freezer su 0;
• tenere premuti i due pulsanti "Select" e "Mode" per circa 5 secondi, fino a che si sente un suono e le due scritte "OFF" e "OFF" nel display smettonto di lampeggiare.

Come utilizzare al meglio il reparto frigorifero

La temperatura all'interno del frigorifero si regola automaticamente in base all'impostazione della manopola frigo "A".

Si consiglia una posizione intermedia (ad esempio +5^ ).

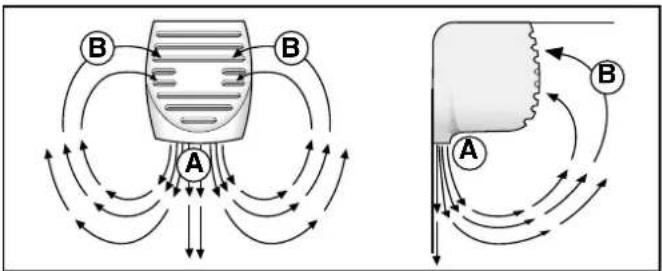

Il reparto frigorifero del suo appearecchio è dotato di un dispositivo di "A.I.R. System" (Ariston Integrated Refrigeration) che consente un'ottima conservazione degli alimenti ed un utilizzo semiclassical dell'apparecchio grazie a:

• un ripristino veloce della temperatura: dopo l'aperatura della porta le temperature raggiungono valori ottimali velocamente, per una migliorie conservazione.
• una distribuzione omogenea della temperatura che consente di riporre alimenti in qualsi ripiano.

A - Aria soffiata che si raffredda a contatto della parete fredda
B-Aria piu calda aspirata

Quando il vano frigo viene riempito dopo una grossa spesa, utilizes la funzione SUPER COOL "G" (vedi paragrafo "Come muoversi nel display") in modo da raggiungere rapidamente un'ottima condizione di funzionamento. Una volta trascorso il tempo necessario la funzione si disattiva automaticamente.

Seguite attentamente i nostri consigli sulla durata massima della conservazione: qualsi cibo,anche il più fresco,non rimane intatto molto a lungo.

Contrariamente a quanto si crede, i cibi cotti non si mantengono più a lungo di quelli crudi.

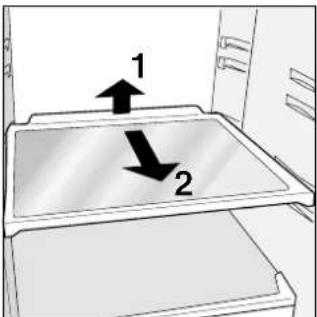

Lo scomparto frigorifero è dotato di pratici ripiani estraibili e regolabili in altezza grazie alle apposite guide (Fig. 1). Per quello è possibile inseire ancche grandi contentitori e cibi di notevoli dimensioni. La forma innovativa dei ripiani consente la regolazione in altezza senza estrarre completeness il ripiano.

Fig. 1

Inserite sostanto alimenti a temperatura ambiente, evitando di inseire quelli caldi: alzerebbero subito la temperatura interna costringendo il compressore ad un super lavoro con consumo eccessivo di energia elettrica.

Non inserite i liquidi in recipienti scoperti perché provoche-rebbero l'augimento di umidità all'interno del frigorifero e di consequence la formazione di brina.

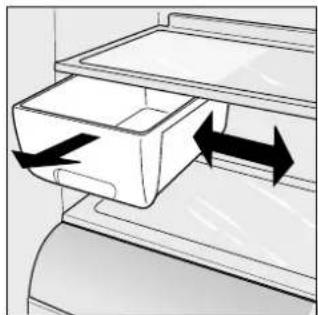

Il suo frigorifero è dotatoanche della scatola carni e formaggi, che cui essere spostata in senso laterale (Fig.2) per ottimizzare lo spazio.

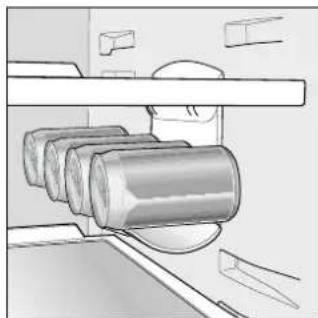

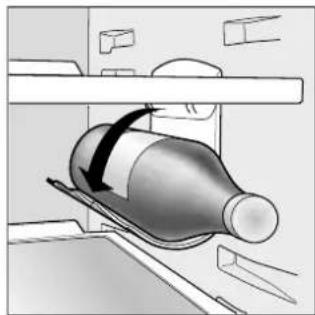

Il portabottiglie laterale è utilizzabile sia per ripore bottiglie (Fig. 3) che per più lattine (2-4) posizionate orizzontalmente (Fig. 4). In caso di non utilizzato, è possibile comunque richiudere il portabottiglie/lattine ed ave sono più spazio disponibile all'interno del frigo.

Fig. 2

Fig. 3

Fig. 4

Come utilizzare al meglio il reparto congelatore

Per la preparazione dei cibi da congelare consultare un manuale specializzato.

Un alimento scongelato,anche solo parzialmente, non devele mai essere ricongelato: lo dovete cuocere per consumarlo (entro 24 ore) oppure per ricongelarlo.

Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati o surgelati ma vanno messi nel vano superiore "I" dove la temperatura scende sotto i -18^ ed è l'ideale per congelar bene i cibi. Non bisogna infatti dimenticare che la buona conservazione degli alimenti congelati dipende alla velocità di congelazione.

La quantità massima giornaliera da congelare èindicata sulla targhetto caratteristiche posta all'interno dello scomparto frigorifero.

La prima volta, o dopo che il congelatore è stato inattivo, potete congelare i cibi solo dopo aver fatto funzionare al massimo l'apparecchio.

Quando l'apparecchio è già in funzione la congelazione può essere fatta in due modi:

1. Per piccole quantità, inferiori alla capacité massima indicata sulla targhetto caratteristiche (posta in basso a sinistra,'accanto alla verduriera), attivate dal display la funzione

SUPER FREEZE nella sua modalità "24 ore" e introducette i cibi da congelare. Per attivare la funzione preme il pulsante MODE "C" tante volte quante sono necessarie a far lampegliare il symbolo del SUPER FREEZE e, quando, premere il

pulsante SELECT "B" per renderse attiva la funzione.
Dopo 24 ore, o una volta raggiunte le temperature ottimali, la funzione di congelamento rapido si disinserisce automaticamente.

1. Per grossi quantitativi di cibi da congelare (fino al carico massimo indicate nella targhetto delle caratteristiche posta in basso a sinistra,'accanto alla verduriera) attivate dal display la funzione SUPER FREEZE nella sua modalità "48 ore".

Per attivare la funzione premere il pulsante MODE "C" tantè volte quante sono necessarie a far lampeggiare il simbo-lo del SUPER FREEZE e, quando, mantenere premuto per più di tre secondi il pulsante SELECT "B" per rendere attiva

la funzione (il symbolo zia lampeggiare lentamen

te). Dop o 24 ore il symbolo della funzione smettera di lampegliare e torner a fisso; a questo punto potete introdurre i cibi da congelare. Dop o ltre 24 ore la funzione si disinserira automaticamente.

Durante il congelamento evitate di aprire la porta del freezer. Per ottenere una conservazione e un successivo scongelamento ottimali è consigliabile dividere i cibi in piccole porzioniosi da poterli congelare rapidamente e in modo omogeneo.Sulle confezioni riportate leindicazioni sul contento e sulla data di congelamento.

Al fine di ottenere un spazio maggiore nel reparto freezer potete togliere il cassetto centrale, sistemando gli alimenti direttamente sulla piatra evaporante. Verificare, dopo l'introduzione del carico, che la porta chiuda correttamente.

Non aprite la porta del freezer in caso di mancanza di corrente o di un guasto, ritardereteosi l'augento della temperatura al suo interno. In quello modo i surgelati e i congelati si conververanno nella alterazioni per circa 9-14 ore. Non mettete nel congelatore bottiglie piene: potrebbero rompersi poiche, gelandosi, tutti i liquidi augmentano di volume.

Per raffreddare rapidamente le bevande.

Grazie all'apposita funzione ICE PARTY non avrete più il problema di trovare rotte le bottiglie messe a freddare nel vano freezer (tutti i liquidi, gelandosi, augmentano infatti di volume). Attivando esta funzione sare il prodotto stesso ad avvisarvi con un segnale acustico che è giunto il momento d'extrre la bottiglia dal vano freezer. Per tacitare l'allarme sonoro è sufficiente premere il pulsante SELECT "D". Non dimenticatevi di usare l'ergonomico secchiello in dotazione per posizionare la bottiglia all'interno del vano freezer;或者其他 accelerare il raffreddamento della stessa potrete, giunto il momento di servire la bevanda, trasportarla dalle splendre grazie alle apposite maniglie e mantenerla fredda per lungo tempoanche in ravola.

ATTENZIONE: tenete sempre il secchiello in dotazione per la bottiglia all'interno del vano freezer (anche quando non avete bottiglie da freddare); soloffi sare garantita la bassa temperatura del liquido in tempo breve.

Bacinelle ghiaccio

Questo nuovo concetto di bacinelle ghiaccio è un brevetto esclusivo. Il fatto di essere poste sulla parte superiore dei cassetti riposti nel vano freezer assicura una maggiore ergonomia, pulizia e più spazio nei cassetti: il ghiaccio non viene più a lavoro con i cibi riposti nel vano freezer; inoltre si evita lo sgociolamento dell'acqua nella fase di caricamento (in dotazioneanche il coperchio per chiudere il foro dopo l'operazione di carico dell'acqua).

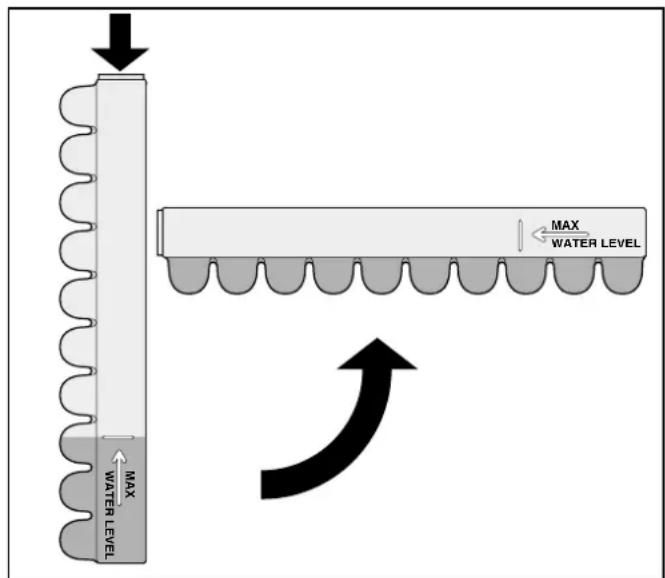

Modalità d'uso (Fig. 5)

Riempite la bacinella con acquaattraverso I'apposto foro fino al livello indicato (MAX WATER LEVEL), prestando attenzione a non superarlo: I'inserimento dell'acqua in quantita superiore a quella necessaria, comportera una tale formazione di ghiaccio che potrebbe ostacolare la fuoriuscita dei ghiaccioli.

Nel caso in cui abbiate utilizzato una quantità eccessiva di liquido, bisognerà attendere che il ghiaccio si sciolga, svuotare la bacinella, e ripetere l'operazione di carico.

Una volta effettuata l'opération di caricoattraverso il foro indicato, ruotate la bacinella di 90^ .Per il principio dei vasi comunicanti I'acqua va a riempire le apposite forme, dopodichse si potra chiudere il foro con il tappo ed allocationsa la bacinella nell'apposita sede del cassetto.

Dopo che il ghiaccio si sare formato, bastera battere la bacinella su una superficie dura affinché i ghiaccioli si stacchi-no dalle loro sedi e siano fatti uscire dallo stesso foro da cui è stata introdotta l'acqua. Per migliorare l'uscita dei ghiaccioli bagnare con acqua l'esterno della bacinella.

ATTENZIONE:gni volta che si effettua il caricamento con acqua, verificare che la bacinella sia completamente vuota e non siano presenti residui di ghiaccio.

Il tempo minimo necessario per una ottimale formazione di ghiaccio è circa 8 ore.

Fig. 5

Guida all'utilizzo del reparto freezer

Carnie pesci

Tipo Confezionamento		Frollatura(giorni)	Conservazione(mesi)	Scongelamento
Arrostoe bolltodi manzo	Avvolto in foglio di alluminio 2 / 3 9 / 10 Non necessario	necessario
Agnello Avvolto in foglio	di alluminio 1 / 2 6 Non necessario
Arrostodi maiale Avvolto	in foglio di alluminio 1 6 Non necessario
Arrostoe bolltodi vitello	Avvolto in foglio di alluminio 1 8 Non necessario
Bistecche e braciele di maiale	Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5		6 Non necessario
Fettine e cotolette diagnello o manzo	Ogni fetta avvolta in politene e quindi in foglio di alluminio in numero di 4-5		6 Non necessario
Carne macinata	In contentitori di alluminio ricoperti con politene	Freschiema	2 Lentamente in frigoriferro
Cuore e fegato In sacchetti di politene 3 Non necessario
Salsicce	In fogli di politene o alluminio		2	A seconda dell'uso
Polle e tacchini	Avvolto in fogli di alluminio	1 / 3	9	Lentamente in frigoriferro
Anatre e oche	In fogli di alluminio	1 / 4	6	Lentamente in frigoriferro
Anatre selvatiche, fagiani e permici	In fogli di alluminio	1 / 3	9 Lentamente in frigoriferro
Coniglio e lepri	In fogli di alluminio	3 / 4	6	Lentamente in frigoriferro
Cervo e capriolo	In fogli di alluminio o politene	5 / 6	9	Lentamente in frigoriferro
Pesci grossi	In fogli di alluminio o politene		4 / 6	Lentamente in frigoriferro
Pesci piccoli In buste di politene		2 / 3	Non necessario
Crostacei	In buste di politene		3 / 6 Non necessario
Molluschi	In contentitori di alluminio o plastica ricoperti con acqua e sale		3 Lentamente in frigoriferro
Pesci cotti	In fogli di alluminio o politene		12	In acqua calda
Pesci fritti	In sacchetti di politene		4 / 6	Direttamente in padella

Frutta e verdura

Tipo Preparazione		Scottatura(min)	Confezionamento	Conservazione(mesi)	Scongelamento
Mele e pere	Sbucciare e tagliare a pezzetti	2'	In contentori ricoperti di sciroppo	12 Lentamente in frigorifero
Albicocche, pesche, cilege e prugne	Snocciolare e pelare 1'	/ 2'	In contentori ricoperti di sciroppo	12 Lentamente in frigorifero
Fragole, more e mirtilli	Pulire, lavare e lasciare asciugare		In contentori ricoperti di zucchero	10 / 12 Lentamente in frigorifero
Frutta cotta	Tagliare, cuocere e passare		In contentori,aggiungere 10% di zucchero	12 Lentamente in frigorifero
Succhi di frutta	Lavare, tagliare e schiacciare		In contentori, zucchero a piacere	10 / 12 Lentamente in frigorifero
Cavolfiori	Spezzettare e scottare in acqua e succo di limone	2' In sacchetti di politene 12 Non necessario
Cavolo e cavolini	Pulire e lavare (spezzettare)	1' / 2' In sacchetti di politene 10 / 12 A temperatura ambiente
Piselli Sbucciare e lavare 2' In sacchetti di politene 12 Non necessario
Fagiolini	Lavare e tagliare a pezzetti	2 In sacchetti di politene 10 / 12 Non necessario
Carote, peperoni e rape	Tagliare a fette, pelare, lavare	3' / 4' In sacchetti di politene 12 Non necessario
Funghi e asparagi	Lavare e tagliare	3' / 4' In sacchetti o contentori	6	A temperatura ambiente
Spinaci	Lavare e tagliuzzare	2' In sacchetti di politene	12	A temperatura ambiente
Verdure varie per minestre	Lavare e tagliare a pezzetti	3' In sacchetti in piccole porzioni	6 / 7	A temperatura ambiente
Cibi vari	Preparazione Scottatura Confezionamento		Conservazione(mesi)	Scongelamento
Pane			In sacchetti di politene	4	A temperatura ambiente o nel frigorifero
Torte			In fogli di politene	6	A temperatura ambiente e cuocere a 100/200°C
Panna			In contentori di plastica	6	A temperatura ambiente o nel frigorifero
Burro			Nel suo incarto originale avvolto in alluminio	6 In frigo	iferero
Cibi cotti,minestrone			Suddiviso in contentori di plastica o vetro	3 / 6	A temperatura ambiente e in acqua calda
Uova			Congelare sono guscio in piccoli contentori	10	A temperatura ambiente o nel frigorifero

Consigli per risparmiare

- Installatelo bene

Ecisionlontano da fonti di calore, della luce diretta del sole, in locale ben aerato e con le distance indicate nel paragrafo "Installazione/L'airazione".

IL CONSUMO DI ENERGIA EFFETTIVO DIPENDE DAL MODO IN CUI L'APPARECCHIO VIENE UTILIZZATO E DAL POSTO IN CUI VIENE SITUATO.

Le prove di consumo sono state eseguite in colonne di profondità 560mm, condizione più comune di INSTALLazione

- Il freddo giusto

L'impostazione per temperature interne troppo basse fa augmentare i consumi.

- Non riempitelo troppo

Per conservare bene i cibi il freddo delve circolare liberamente all'interno del frigorifero. Riempirlo troppo significiva impedire esta circolazione facendo lavorare di continuo il compressore.

-A porte chiuse

Aprite il vosto frigorifero il meno possibile perché agli volta che lo fate va via gran parte dell'aria fredda. Per ristabilitire la temperatura il motore deve lavorare a lungo consumando molta energia.

- Occhio alle guarnizzioni

Mantenetete efficienti e pulite in modo che aderiscano bene alle porte; soloosi non lasceranno uscire nemmeno un po' di freddo.

- Niente cibi caldi

Una pentola calda messa nel frigorifero alza immediatamente la temperatura di diversi gradi, lasciatela raffreddare a temperatura ambiente prima di introdurla nel frigorifero.

- Brina nel freezer

Controllate lo spessore della brina sulle pareti del freezer ed effettuate subito lo sbrinamento se lo strato è divertato troppo spesso (Vedi più avanti "Come tenerlo in forma").

Allarmi sonori e visivi

Allarme per porta aperta

Nel caso in cui la porta del frigorifero rimane aperta per un tempo superiore ai due minuti la lampada di illuminazione interna inizia a lampeggiare; dopo alcuni secondi è emesso un segnale acustico che è possible tacitare chiudendo la porta o premendo il pulsante SELECT "D". Se la porta rimeane aperta per più di 4 minuti la lampada inizia a lampeggiare più velocamente.

Allarme per riscaldamento anomalo del freezer

1. Per segnalare un eccessivo riscaldamento del freezer (es. momentaneo black out)iene emesso un segnale acustico e compare un messaggio sul display (A1) a segnalare un pericoloso riscaldamento. Per non far ricongelare il cibo, il freezer si manterrà ad una temperatura intorno a 0^ , permettendovi di consumare gli alimenti entro le 24 ore o di ricongelarli previa cottura. Si può spegnere il segnale acustico premendo semplicamente il pulsante SELECT "D".

Per tornare al normale funzionamento e cancellare il messaggio sul display si dovrà spegnere e riaccendere il prodotto,.agendo sulla manopola ON/OFF prodotto "B".

1. Se la temperatura continua a salire verso valori eccessivamente alto viene emesso nuovamente il segnale acustico e compare un'alto messaggio sul display (A2) a segnalare l'ecessivo riscaldamento. Si consiglia di verificare lo stato del cibo, potrebbe essere necessario gettarlo. In agli caso il cibo non va ricongelato se non dopo cottura. Per non far ricongelare il cibo, il freezer verrà mantenuto ad una temperatura intorno a 0^ . Si può spegnere il segnale acustico premendo sempliciente il pulsante SELECT "D".

Per tornare al normale funzionamento e cancellare il messaggio sul display si dovrà spegnere e riaccendere il prodotto, agendo sulla manopola ON/OFF prodotto "B".

Come tenerlo in forma

Prima di procedere a qualsi asi operazione di pulizia o sbrinamento staccare l'apparecchio alla rete di alimentazione (ruotare la manopola ON/OFF prodotto "B" nella posizione OFF e poi disinserire la spina). Nel caso in cui tale procedura non sia eseguita, si potrebbe verificare una condizione di allarme. ATTENZIONE: tale allarme non è sintomo di anomalia. Per ripristinare il corretto funzionamento spegnere e riaccendere il prodotto agenda direttamente sulla manopola ON/OFF prodotto "B".

Sbrinamento

ATTENZIONE: non danneggiare il circuito refrigerante. Fare attenzione a non usare dispositivi meccanici o altri utensili per accelerare il processo di sbrinamento,或者其他 racomandi dal costruttore.

Come sbrinare il reparto frigorifero.

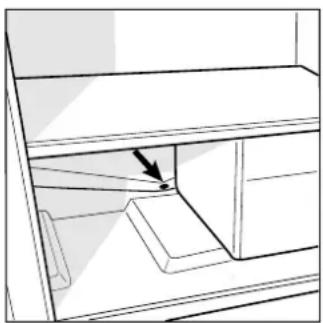

Questo apparecchio ha lo sbrinamento automatico e l'acqua viene convogliata verso la parte posteriore da un apposto scario (fig. 6) dove il calore prodotto dal compressore la fa evaporare. L'unico intervento che dovete fare periodicamente consiste nel controllare che l'acqua di scarico passi regolarmente. Pulire il foro di scarico con l'apposto "scovolino".

Come sbrinare lo scomparto congelatore

• Eliminate agli tanto la brina con l'apposto raschietto in dotazione (niente coltelli od oggetti metallici).

• Se la brina ha superato i 5 mm bisogna fare un vero e proprio sbrinamento. Procedete casi: un giorno prima attivare la funzione SUPER FREEZE nella sua modalità 24 ore; serve a dareagli alimenti un salutare "colpo di freddo" in più. Dopo 24 ore la funzione di congelamento si disinserisce automaticamente ma potete disinserirla voi. Spegnete il prodotto agendo sulla manopola ON/OFF prodotto *B'. ATTENZIONE: questa operazione spegne tutto l'apparecchio (reparto frigorifero compreso).

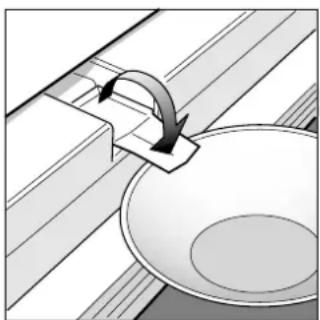

Avvolgete tutti i surgelati e i congelati in carta da giornale mettendoli o in un altro frigorifero o in un luogo fresco. Lasciate aperta la porta in modo che la brina si sciclga del tutto, aiutandola con dei contentitori pieni di acqua tiepida. L'apparecchio è dotato di un appostoSYSTEMA che permette la raccolta dell'acqua di sbrinamento in un contentatore da porre sotto l'apparecchio (agire come illustrato nella figura 7).

Pulire ed asciugare con cura prima di riavviare l'apparecchio. Ricordatevi che il motore cui non partire immediamente ma loro minuti.

Fig. 6

Fig. 7

FUNZIONE VACANZE. Quello delle muffe e cattivi odori che si formano all'interno del frigorifero spento quando si parte per le vacanze, non è più un problema: basta attivare la funzione Holiday. In quello modo,

con un basso consumo, si mantiene la temperature nel vano frigo a circa 12^ (potete conservare ad esempio trucchi e cosmetici) e si lascia funzionare il congelatore al minimo, indispensableie per la conservazione dei cibi.

Pulizia e manutenzioni particolari

Prima di pulire il frigorifero ruotare la manopola ON/OFF prodotto "B" nella posizione OFF, fintanto che non è visualizzato lo stato di OFF in entrambi i comparti frigo e freezer, e successivement disinserire la spina.

• I materiali con i quali è stato fabbricato il vosto apparecchio sono igienici e non trasmettono odori ma per mantenere queste qualità è necessario che i cibi vengano sempre protetti e ben chiusi, per evitare macchie difficoltà rimovibili o la creazione di cattivi odori.

• Solo acqua e bicarbonato. Per pulire sia l'interno che l'esterno usate una spugnetta con acqua tiepida e bicarbonato di sodio che, tra l'alto, èanche un buon disinfettante. Se non l'avete in casa potete impiegare del sapone neutro (quello di Marsiglia ad esempio).

• Cosa non usare. Mai abrasivi, mai candeggina, mai ammoniaca. Probitissimi i solventi e altri prodotti simili.

• Tutto ciò che si può togliere, mettetelo a bagno in acqua calda con sapone o detersivo per i piatti. E prima di rimetterlo aosto, risciacquatelo e asciugatelo bene.

• Quando sta fermo a lungo. Se decidete di fermare il frigoriferro durante il periodo estivo, bisogna pulire l'interno e lasciare le porte aperte.

• Come sostuire la lampadina interna.

Per sostituire la lampada di illuminazione dello scomparto frigorifero staccate l'apparecchio alla rete di alimentazione e cambiate la lampada avariata con un'altra di potenza non superiore a 15 W.

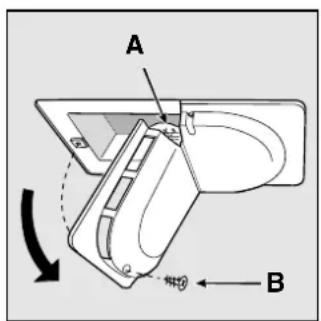

Per accedere alla lampada "A", svitare la vite di fissaggio centrale "B" posizionata nella parte posteriore del coprilampada, come indicato in Fig. 8.

Fig. 8

Il display è completamente spento

Avete controllato se:

• l'interruttore generale dell'appartamento è disinserito;
• la spina non è correttamente inserita nella presa di corrente;
• la presa non è efficiente; provate a collegare la spina ad un'altra presa del locale.

Il motore non parte

Avete controllato se:

• sono trascorsi 8 minuti dopo l'accensione?
  Questo modello, infatti, è dotato di un controllo salvamotore che lo fa avviare solo dopo circa 8 minuti dal-l'accensione;
• è stata attivata la modalità DEMO? (Vedi a pag. 4).

Il frigorifero e il congelatore raffreddano poco

Avete controllato se:

• le porte non chiudono bene o le guarnizioni sono rovinate;
• le porte vengono aperte molto spesso;
• le manopole di regolazione della temperatura non sono in posizione corretta;
• il frigorifero o il congelatore sono stati riempiticcessamente.

Nel frigorifero gli alimenti si gelano troppo

Avete controllato se:

• la regolazione della temperatura impostata è troppo Bassa (o non ottimale);
• gli alimenti sono a fatto con la parte posteriore, la più fredda.

Il motore funziona di continuo

Avete controllato se:

• sono attive le funzioni SUPER COOL e/o SUPER FREEZE e/o ICE PARTY;
• le porte sono state aperte di continuo;
• la temperatura esterna è molto alta.

L'apparecchio emette troppo rumore.

Avete controllato se:

• Il frigorifero non è posto ben in piano:
• è stato installato tra mobili o oggetti che vibrano ed emettono rumori;
• il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo (non è un difetto).

Sul fondo del frigorifero c'è dell'acqua

Avete controllato se:
- Il foro dello scarico dell'acqua di sbrinamento è otturato

Se, nonostante tutti i controllingi, l'apparecchio non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il Centro di Assistenza più vicino, comunicando queste informazioni: il tipo di guasto, la sigla del modello (Mod.) e i relativi numeri (S/N) scritti sulla targhetta delle caratteristiche posta in basso a sinistra, accanto alla verduriera (vedi esempio nellee figura seguente).

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Avete controllato se:

• la regolazione della temperatura impostata è troppo Bassa (o non ottimale);
• de etenswaren gegen de weiterwand aan staan, die het koudst is.

Il motore funziona di continuo
