Tipo de producto	Bodega de servicio (refrigerador)
Marca	Climadiff
Modelo	VSV16F
Dimensiones (An x Pr x Al)	435 x 480 x 510 mm
Peso neto	12,6 kg
Alimentación eléctrica	220-240 V / 50 Hz
Clase energética	B
Consumo anual	160 kWh/año
Volumen neto	46 L
Rango de temperatura ajustable	12 °C a 18 °C
Descongelación automática (No Frost)	Sí
Clase climática	SN / N (10 °C a 32 °C)
Nivel sonoro	38 dB(A)
Tipo de instalación	Instalación libre
Iluminación interior	LED (conmutable)
Panel de control	Botones táctiles (temperatura, luz)
Número de puertas	1
Refrigerante	C-Pentano (agente aislante)
Garantía	Ver condiciones del vendedor

Preguntas frecuentes - VSV16F CLIMADIFF

¿Cómo ajustar la temperatura de la bodega de servicio VSV16F?

Use los botones + y - del panel de control. Cada pulsación cambia la temperatura en 1 °C en el rango de 12°C a 18°C. La temperatura mostrada parpadea y luego se fija.

¿Qué hacer si la luz interior no se enciende?

Verifique que el aparato esté encendido. Si el LED permanece apagado, contacte al servicio posventa. La iluminación es un LED no reemplazable por el usuario.

¿Cómo limpiar el interior de la bodega?

Desconecte el aparato. Limpie con un paño suave y agua tibia con un detergente suave. Enjuague con agua limpia y seque completamente antes de volver a conectar. No use disolventes ni abrasivos.

¿Por qué mi bodega hace ruido?

Verifique la nivelación del aparato (use un nivel). Asegúrese de que no haya embalaje u objetos atrapados debajo. Los ruidos normales se deben al compresor y al ventilador.

¿Puedo invertir el sentido de apertura de la puerta?

El manual no describe esta operación. Si es necesario, contacte a un profesional calificado. Una inversión mal hecha puede comprometer el sellado.

¿Qué hacer en caso de corte de luz prolongado?

Minimice la apertura de la puerta. Para un corte largo, proteja sus bebidas. El aparato conserva el frío aproximadamente 1 a 2 horas sin abrir.

¿Cómo descongelar la bodega VSV16F?

La descongelación es automática (No Frost). No es necesaria ninguna intervención manual. Si aparece escarcha, verifique que la puerta cierre correctamente.

¿Cuál es el consumo eléctrico real?

El consumo anual estándar es de 160 kWh, pero varía según la ubicación (temperatura ambiente), la frecuencia de apertura y la carga. Para ahorrar, instale la bodega lejos de fuentes de calor.

¿Dónde encontrar el número de serie de mi aparato?

El número de serie está en la placa de características pegada en el interior o en la parte trasera del aparato. Anótelo antes de instalar la bodega.

¿Qué hacer si la temperatura mostrada parpadea o es errónea?

Esto puede indicar un problema de sonda o de placa de circuito. Desconecte el aparato 5 minutos y luego vuelva a conectar. Si el problema persiste, llame a un profesional calificado.

MANUAL DE USUARIO VSV16F CLIMADIFF

Antes de utilizar el apareto, lea y aplique todas las reglas de seguridad y uso del presente manual.

En primer lugar, le agradecemos la confianza que ha depositado en CLIMADIFF al adquirir este aparato que, estamos convencidos, cumplirá plenamente sus expectativas.

Este aparato le permitirá chambrear (poner a temperatura ambiente) sus productos o ponerlos a temperatura de servicio en función de su naturaleza.

1. INSTRUCCIONES GENERALES DE SEGURIDAD

- Por su seguridad y para utilizar correctamente el aparato, antes de instalarlo y utilizarlo por primera vez, lea atentamente este manual, así como las advertencias y los consejos útiles que contiene. Con la finalidad de evitar que usted resulte herido innecesariamente o que el aparato se estropee, es importante que las personas que vayan a utilizarlo conozcan completamente su funcionamiento, así como sus funciones de seguridad. Conserve estas instrucciones para futuras consultas y guárdelas junto al aparato, de modo que acompañen a este último en caso de que se venda o traslade a otro lugar. Así se garantizará el correcto funcionamiento del mismo.

- Conserve este manual para evitar cualquier riesgo de lesiones. El fabricante declina toda responsabilidad en caso de manipulación incorrecta del aparato.

Seguridad de los niños y demás personas vulnerables

- Este aparato pueden utilizarlo niños de 8 años o más, personas con capacidad física, sensorial o mental reducida o personas que no hayan aprendido a utilizar el aparato, siempre que estén bajo la supervisión de una persona informada y consciente de los riesgos que ello implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no deben llevarlos a cabo niños, excepto si son mayores de 8 años y están vigilados.

- Mantenga todos los componentes del embalaje fuera del alcance de los niños, ya que existe riesgo de asfixia.

- Si decide desechar el aparato, desenchúfelo de la toma mural, corte el cable de conexión (tan cerca del aparato como le sea

posible) y retire la puerta para impedir que los niños jueguen con ella y se electrocuten o se encierren en el interior del aparato.

- Si el aparato, provisto de una junta de puerta magnética, debe reemplazarse por otro aparato provisto de un pestillo en la puerta o en la junta, compruebe que dicho pestillo no funciona antes de deshacerse del aparato. De este modo, se evitará que el aparato se convierta en una trampa para los niños.

- Mantenga el aparato y el cable fuera del alcance de niños menores de 8 años.

Seguridad general

- ATENCIÓN: Este electrodoméstico está previsto para utilizarse en una vivienda o para tener aplicaciones parecidas en

• Áreas de cocina de oficina, en tiendas, oficinas u otros lugares de trabajo,
• Fincas y entre clientes en hoteles, moteles y cualquier otro lugar de tipo residencial,
• Lugares de tipo alojamiento y desayuno,
• Servicio de comidas y aplicaciones parecidas no minoristas.

- ATENCIÓN: No guarde bajo ninguna circunstancia sustancias inflamables como aerosoles dentro del aparato, ya que podrían derramarse.

- ATENCIÓN: Si el cable de alimentación está estropeado, deberá reemplazarlo inmediatamente solicitándolo al fabricante o a un distribuidor cualificado para evitar cualquier riesgo de electrocución.

- ATENCIÓN: Mantenga los orificios de ventilación abiertos y compruebe que el aire circule correctamente por las aberturas, sobre todo si el aparato está empotrado en la pared.

- ATENCIÓN: No estropee el circuito de refrigeración.

- ATENCIÓN: No utilice aparatos eléctricos dentro del compartimento, excepto si estos últimos son aceptados por el

fabricante.

Atención: Riesgo de incendio

Si el circuito de refrigeración resultara dañado:

• Evite las llamas abiertas y cualquier otra fuente de inflamación.
• Ventile bien la habitación en la que se encuentre el aparato.

Es peligroso realizar cualquier tipo de modificación que afecte a la composición del aparato.

Cualquier daño provocado al cable puede causar un cortocircuito o una electrocución.

Seguridad eléctrica

- Declinamos toda responsabilidad en caso de incidente causado por una mala instalación eléctrica.

- El cable de alimentación no debe alargarse. No utilice ningún alargador, ningún adaptador ni ninguna toma múltiple.

- Compruebe que la toma mural no esté dañada. Una toma mural en mal estado puede ocasionar un calentamiento excesivo del aparato y su explosión.

- Compruebe que puede acceder a la toma mural del aparato.

- No tire en ningún caso del cable principal.

- No elimine en ningún caso la toma de tierra.

- Si la toma mural está floja, no enchufe el cable. Existe riesgo de electrocución o incendio.

- En ningún caso debe utilizar el aparato si el protector de la iluminación interior no está instalado.

- Desconecte el aparato antes de cambiar la bombilla.

- Este aparato funciona con una corriente monofásica de 220\~240 V/50 Hz. El aparato debe utilizar una toma mural conectada a tierra según las recomendaciones vigentes.

• Si el cable de alimentación está estropeado, no lo reemplace. Póngase en contacto con el servicio posventa.
• La toma de corriente debe estar accesible fácilmente pero fuera del alcance de los niños. En caso de duda, consulte al instalador.

Utilización diaria

• No almacene en ningún caso sustancias ni líquidos inflamables dentro del aparato, pues implicaría un riesgo de explosión.
• No ponga en funcionamiento otros aparatos eléctricos dentro del aparato (batidoras, heladeras eléctricas, etc.).
• Cuando desenchufe el aparato, agarre la toma con las manos y no tire del cable.
• No exponga el aparato directamente al sol.
• El aparato debe mantenerse alejado de velas, luminarias y demás llamas abiertas para evitar riesgos de incendio.
• El aparato es pesado. Sea prudente cuando tenga que desplazarlo.
• Si el aparato está provisto de ruedas, recuerde que estas sirven únicamente para facilitar pequeños movimientos. No lo desplace en trayectos largos.
• No utilice en ningún caso el aparato o sus elementos para apoyarse.
• Para evitar que caigan objetos e impedir el deterioro del aparato, no sobrecargue los compartimentos del aparato.

Atención: Limpieza y mantenimiento

• Antes de realizar el mantenimiento, desconecte el aparato y corte la corriente.
• No limpie el aparato con objetos metálicos, sistemas a vapor, aceites volátiles, disolventes orgánicos o componentes abrasivos.
• No utilice objetos cortantes ni puntiagudos para retirar el hielo.

Utilice un rascador de plástico.

Información importante acerca de la instalación

• Para que las conexiones eléctricas sean correctas, siga las instrucciones que se proporcionan en este manual.
• Desembale el aparato y compruebe visualmente que no esté dañado. No conecte el aparato si está dañado. Indique los daños constatados en el punto de venta donde lo haya adquirido. En ese caso, conserve el embalaje.
• Se requiere una buena circulación del aire para evitar riesgos de sobrecalentamiento. Para que la ventilación sea suficiente, siga correctamente las instrucciones de instalación proporcionadas.
• Cuando sea posible, evite que el aparato toque las paredes murales o entre en contacto con elementos calientes (compresor, condensador) para evitar riesgos de incendio. Respete en todo momento las instrucciones de instalación.
• El aparato no debe estar situado cerca de radiadores o de fogones de cocción.
• Una vez que se haya instalado el aparato, compruebe que se puede acceder bien a las tomas.
• Se recomienda instalar el electrodoméstico en un lugar donde la temperatura ambiente se encuentre entre 10 y 32°C. Si la temperatura ambiente es superior o inferior a las temperaturas recomendadas, el rendimiento de la unidad podría verse afectado y podría no ser posible obtener su temperatura.
• Este aparato no está diseñado para ser colocado en un garaje o un sótano sin calefacción, el dispositivo es para uso en interiores
• Este producto está diseñado para la máxima refrigeración a 15°C por debajo de la temperatura ambiente.

Ahorro de energía

- Siga las siguientes recomendaciones para limitar el consumo

eléctrico del aparato:

• Instálelo en un lugar adecuado (véase el capítulo « Instalación del aparato »).
• Mantenga las puertas abiertas el menor tiempo posible.
• Para que el aparato funcione correctamente, limpie periódicamente el condensador (véase el capítulo « Mantenimiento »).
• Revise periódicamente las juntas de las puertas y asegúrese de que cierren siempre correctamente. Si no es así, póngase en contacto con el servicio posventa.

Reparación de averías

• Las operaciones eléctricas debe efectuarlas un técnico cualificado y competente.
• Este aparato debe repararlo un centro de reparación autorizado y solo deben utilizarse piezas originales.

Este aparato está reservado para uso doméstico exclusivamente. El fabricante declina toda responsabilidad si el aparato se destina a otros usos.

Instrucciones de seguridad

• Atención: No obstruya ninguna rejilla de ventilación del aparato.
• Atención: No almacene sustancias explosivas como esprays de aerosol inflamables con propulsor en este aparato.
• Atención: No utilice aparatos eléctricos en los compartimentos del aparato, excepto si son del tipo recomendado por el fabricante.

Este aparato cumple todas las directivas europeas vigentes y sus posibles modificaciones y, concretamente, las normas siguientes:

• 1907/2006 (REACH)
• 2011/65/EU (ROHS)
• 2014/35/EU (relativa a la seguridad eléctrica)
• 2014/30/EU (relativa a la compatibilidad electromagnética)
• 2008/48 (relativa al campo electromagnético)
• 2010/30 y 1060/2010 (relativas al etiquetado energético)

CE

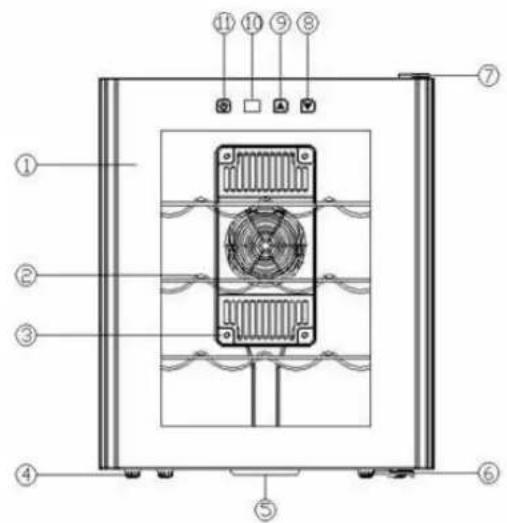

2. DESCRIPCIÓN DEL APARATO

1. PUERTA. 6/7. BISAGRA
   2 ESTANTE 8/9. CONTROLADOR DE LA TEMPERATURA
2. PROTECCIÓN DEL VENTILADOR 10. VISUALISACIÓN DE LA TEMPERATURA
3. PATA 11 LUZ
4. TANQUE DE AGUA

3. CARACTERÍSTICAS TÉCNICAS

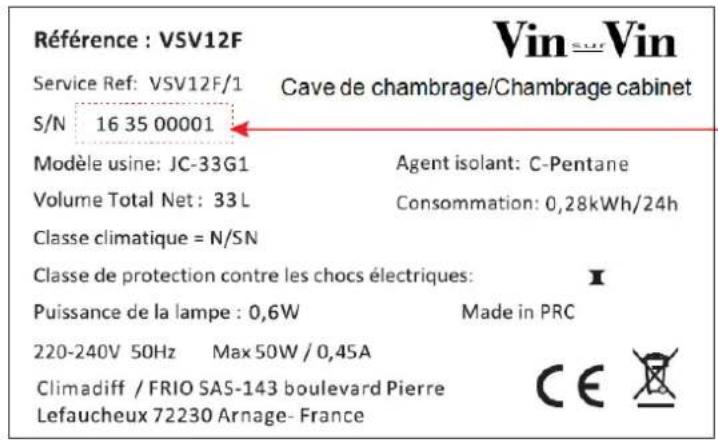

Ejemplo de placa de características:

La placa de características pegada en el interior o en la parte posterior del aparato (según el modelo) contiene toda la información específica del aparato.

Le aconsejamos que anote el número de serie en este manual antes de la instalación, para consultarlo cuando lo necesite (intervención técnica, solicitud de asistencia...).

Empty rectangular frame with no text, symbols, or content inside

Una vez instalada y cargada el aparato, resulta más complicado acceder al número de serie.

ATENCIÓN: sin esta información no podremos proporcionarle ninguna asistencia.

4. INSTRUCCIONES DE INSTALACIÓN

Antes de utilizar el aparato

• Retire el embalaje exterior e interior.
• Deje el aparato reposando durante 2 horas antes de ponerlo en marcha.
• Limpie el interior con un paño suave y agua tibia.

Utilización del aparato

El aparato debe instalarse en una habitación cuya temperatura ambiente es de + 25° C idealmente.

Si la temperatura ambiente es inferior o superior, puede verse afectado el rendimiento del aparato y puede que no se alcancen las temperaturas.

Instalación del aparato

• Este aparato ha sido diseñada para una instalación espaciada.
• Coloque el producto en un lugar suficientemente resistente para soportar su peso con carga plena. Para nivelarla, ajuste la altura de las patas regulables en la parte inferior del aparato.
• Para sacar el mayor partido del aparato, con el mínimo consumo de energía, no la coloque cerca de una fuente de calor (calefacción, cocina, etc.), no la exponga directamente a la luz del sol ni la coloque en un lugar demasiado frío.
• Conecte el aparato a una toma única, dejando un espacio de 10 cm entre la parte posterior del aparato y la pared. Calce el aparato correctamente y ajuste su horizontalidad (se aconseja el uso de un nivel de

burbujas). Esto evitará cualquier movimiento debido a la inestabilidad, que generaría ruidos y vibraciones, y garantizará la perfecta hermeticidad de la puerta.

Selección de la temperatura

Puede elegir la temperatura que desee para el compartimento pulsando las teclas || / ||. La temperatura que desee programar aumentará/disminuirá en 1°C cada vez que pulse los botones.

Este aparato que pertenece a la categoría 10 según el reglamento europeo 1060/2010, dispone de una amplitud que va de los 14 a los 18°C.

Sin embargo, las prestaciones técnicas del aparato permiten alcanzar una amplitud más amplio que va de los 12 a 18°C.

Puede optar por encender o apagar la luz interior pulsando el botón.

5. MANTENIMIENTO

Antes de limpiar el aparato (operación que se debe realizar regularmente), desconéctelo retirando el cable de alimentación de la toma de corriente o desconectando el fusible del que dependa.

Antes de la primera utilización y de forma regular, aconsejamos que limpie el interior y el exterior (cara delantera, laterales y parte superior) con una mezcla de agua tibia y un detergente suave. Aclare con agua limpia y deje que se seque completamente antes de volver a conectarlo. No utilice disolventes ni agentes abrasivos.

Si percibe un olor fuerte a plástico, limpie el aparato con una mezcla de dos cucharadas de bicarbonato de sodio y 14 de litro de agua tibia.

Al encender el aparato por primera vez, pueden producirse olores residuales. En ese caso, ponga a funcionar el aparato en vacío durante unas horas con la temperatura más fría. El frío eliminará estos posibles olores.

6. ALMACENAMIENTO DEL APARATO

Si no va a utilizar el aparato durante un período corto, deje el panel de control con los ajustes habituales.

En caso de parada prologada:

• Retire las botellas del aparato
  Desconecte el aparato de la toma de corriente
• Limpie concienzudamente el interior y el exterior del aparato
• Deje la puerta abierta para evitar la formación de condensaciones, olores y moho

7. ¿QUÉ HACER SI SE PRODUCE UN CORTE DE ELECTRICIDAD?

La mayoría de los cortes de electricidad se resuelven en poco tiempo. Un corte de 1 o 2 horas no afectará a la temperatura del aparato. Para proteger las bebidas durante los cortes de corriente, abra la puerta lo menos posible. En caso de cortes más prologados, adopte las medidas necesarias para proteger las bebidas.

8. SI TIENE QUE DESPLAZAR EL APARATO

• Retire todos los productos del interior y fije los elementos móviles.
• Para evitar el deterioro de los tornillos de ajuste de las patas, enrósquelos hasta el fondo.
• Desplace el aparato preferentemente en posición vertical o consulte en las inscripciones que figuran en el embalaje de qué lado se puede tumbar el aparato.

9. EN CASO DE AVERÍA

A pesar de todo el cuidado que ponemos en la fabricación de nuestros productos, las averías no se pueden descartar completamente. Antes de ponerse en contacto con el servicio posventa de su distribuidor, compruebe que:

• La toma de corriente está conectada
• No se ha producido un corte de electricidad
• La avería no tenga su origen en alguna de las situaciones descritas en el cuadro que figura al final de este manual

IMPORTANTE: si el cable de alimentación que se incluye está deteriorado, debe ser sustituido por el fabricante o por un servicio autorizado por la marca o por el distribuidor. En cualquier caso y para evitar cualquier riesgo de lesión, el cable lo debe sustituir personal cualificado.

SI ESTAS REVISIONES NO DAN RESULTADO, PÓNGASE EN CONTACTO CON EL SERVICIO POSVENTA DE SU DISTRIBUIDOR.

¡ATENCIÓN!

¡Desconecte la toma mural antes de realizar cualquier operación de limpieza o reparación!

10. PROBLEMAS Y SOLUCIONES

Usted mismo puede resolver muchos problemas sencillos del aparato sin recurrir al servicio posventa. Consulte las siguientes sugerencias:

PROBLEMA	CAUSA POSIBLE
No funciona	Compruebe la tensión de su instalaciónCompruebe el disyuntorSe ha fundido un fusible
No enfría lo suficiente	Compruebe las temperaturas solicitadasLa temperatura ambiente requiere un reajuste de las temperaturasLa puerta se abre con demasiada frecuencia.La puerta está mal cerradaLa junta de la puerta no es estancaNo hay bastante espacio alrededor del aparato
La luz interior no funciona	Póngase en contacto con el servicio postventa
Parece que se oye un ruido bastante fuerte	Compruebe la nivelación del aparatoCompruebe que no se haya quedado atascado en el aparato un papel o una parte del embalaje.
La puerta se cierra mal	Compruebe la nivelación del aparatoLas puertas se han colocado a la inversa y se han montado malLa junta está en mal estadoLas patas se han desajustado
El LED no se enciende	El panel de control está averiadoProblema de los circuitos impresosProblema con la toma de alimentaciónEn estos casos, recurra a un profesional cualificado.
Error de pantalla LED	Mala calidad de la pantallaEl valor de temperatura no apareceEn estos casos, recurra a un profesional cualificado.
Los ventiladores no funcionan	Un profesional cualificado tiene que cambiar el panel de control

11. ENTORNO

Este electrodoméstico está marcado conforme a la Directiva europea 2012/19/CE relativa a los residuos de aparatos eléctricos y electrónicos (RAEE). Al garantizar que este producto se deseche de manera correcta, se está ayudando a impedir que existan posibles consecuencias negativas para el entorno y la salud humana, lo que podría estar causado de otro modo por un manejo inadecuado de los residuos de este producto.

El símbolo del contenedor de basura tachado que figura en el aparato indica que, al final de su vida útil, este producto deberá tratarse de forma separada de los demás residuos domésticos. Por tanto se deberá trasladar a un centro de recogida selectiva para aparatos eléctricos y/o electrónicos, o si adquiere un aparato equivalente, al distribuidor del aparato nuevo.

El usuario es responsable de trasladar el aparato, al final de su vida útil, al centro de recogida apropiado. Una recogida selectiva y adecuada, con el fin de que el aparato sea reciclado, tratado y eliminado de forma respetuosa con el medio ambiente, contribuye a evitar los posibles efectos negativos sobre el medio ambiente y la salud, y favorece el reciclaje de los materiales que componen el producto.

Para obtener información más detallada sobre los sistemas de recogida disponibles, diríjase al servicio local de eliminación de residuos o a la tienda donde adquirió el aparato.

12. ADVERTENCIA

Con el fin de mejorar constantemente nuestros productos, nos reservamos la posibilidad de modificar las características técnicas sin aviso previo.

Las garantías de los productos de la marca VIN SUR VIN son proporcionadas de forma exclusiva por una serie de distribuidores que nosotros seleccionamos. Ningún elemento del presente manual podrá interpretarse como una garantía adicional.

CLIMADIFF no asume ninguna responsabilidad por los errores u omisiones técnicas y de redacción en el presente manual.

Documento no contractual.

HOJA DE DATOS EUROPEA

de acuerdo con la reglamentación (UE) N°1060/2010

APARATO PARA REFRESCAR

MARCA	VIN SUR VIN
REFERENCIA	VSV12F
SUMINISTRO ELÉCTRICO	220-240 V / 50 Hz
DIMENSIONES DEL PRODUCTO (A x P x A)	357 x 503 x 487 mm
PESO NETO	11,90 kg
CATEGORÍA DEL APARATO	10
CLASE DE EFICIENCIA ENERGÉTICA	A+
CONSUMO DE ENERGÍA	Consumo de energía 101 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato.
VOLUMEN NETO	33 L
AJUSTE DE TEMPERATURA	12 – 18°C
SIN ESCARCHE	Desescarche automático
CLASE CLIMÁTICA	Clase climática: SN, NEste aparato está diseñado para usarse a una temperatura ambiente entre 10°C (inferior) y 32°C (superior).
EMISIONES ACÚSTICA EN EL AIRE EN dB(A) RE 1 pW	38 dB(A)
TIPO DE INSTALACIÓN	Instalación sin soporte

HOJA DE DATOS EUROPEA

de acuerdo con la reglamentación (UE) N°1060/2010

APARATO PARA REFRESCAR

MARCA	VIN SUR VIN
REFERENCIA	VSV16F
SUMINISTRO ELÉCTRICO	220-240 V / 50 Hz
DIMENSIONES DEL PRODUCTO (A x P x A)	435 x 480 x 510 mm
PESO NETO	12,60 kg
CATEGORÍA DEL APARATO	10
CLASE DE EFICIENCIA ENERGÉTICA	B
CONSUMO DE ENERGÍA	Consumo de energía 160 kWh por año calculado en base a resultados obtenidos en 24 horas en condiciones de prueba normales. El consumo energético real depende de las condiciones de uso y de la ubicación del aparato.
VOLUMEN NETO	46 L
AJUSTE DE TEMPERATURA	12 – 18°C
SIN ESCARCHE	Desescarche automático
CLASE CLIMÁTICA	Clase climática: SN, NEste aparato está diseñado para usarse a una temperatura ambiente entre 10°C (inferior) y 32°C (superior).
EMISIONES ACÚSTICA EN EL AIRE EN dB(A) RE 1 pW	38 dB(A)
TIPO DE INSTALACIÓN	Instalación sin soporte
