BQ2809 - Parilla TRISTAR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barbacoa eléctrica
Marca	TriStar
Modelo	BQ2809
Alimentación	220-240 V, 50/60 Hz
Potencia	2000 W (estimación)
Dimensiones (L x An x Al)	Aprox. 40 x 30 x 20 cm (estimación)
Peso	Aprox. 3 kg
Material de la parrilla	Acero cromado
Reflector	Aluminio
Termostato	Sí, ajustable de MIN a MAX con apagado automático
Indicador luminoso	Testigo de calentamiento
Posiciones de la parrilla	3 niveles
Número de patas	4 patas desmontables
Soporte para balcón	Kit de montaje incluido para barandilla
Seguridad	Interruptor de seguridad en el termostato, cable de seguridad con mosquetón
Mantenimiento y limpieza	Limpieza manual de la base, parrilla y reflector; no sumergir los elementos calefactores ni el termostato
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles a través del fabricante; reparación por profesional
Información general	Uso doméstico únicamente; no utilizar carbón ni leña; uso en balcón posible con kit de montaje

Preguntas frecuentes - BQ2809 TRISTAR

¿Qué tipos de alimentos puedo cocinar con la barbacoa TriStar BQ2809?

Puede cocinar salchichas, pescados, carnes, verduras, etc. Coloque los alimentos directamente sobre la parrilla. Nunca use carbón ni leña.

¿Cómo ajustar la temperatura de la barbacoa?

Gire la perilla del termostato en el sentido de las agujas del reloj para aumentar la temperatura (de MIN a MAX). El indicador se enciende durante el calentamiento y se apaga cuando se alcanza la temperatura.

¿Puedo usar la barbacoa en un balcón?

Sí, gracias al kit de montaje incluido. Fije las placas de montaje en la barandilla, monte el soporte e instale la barbacoa. Utilice siempre el cable de seguridad.

¿Cómo limpiar la barbacoa después de usarla?

Desconecte y deje enfriar. Retire los elementos calefactores, luego lave la base, la parrilla y el reflector a mano con un detergente suave. Nunca sumerja el termostato ni el cable.

¿Qué hacer si el indicador no se enciende?

Verifique que el aparato esté enchufado y que el termostato esté correctamente acoplado. Si el problema persiste, contacte al servicio postventa.

¿Se puede usar el aparato sin agua en la bandeja?

No, el nivel de agua en la base debe estar entre MIN y MAX. El agua ayuda a regular la temperatura y evitar el sobrecalentamiento.

¿Cuál es la altura de parrilla recomendada para cocinar?

La parrilla ofrece 3 posiciones: posición 1 (alta) para sellar, posición 2 (media) para cocción normal, posición 3 (baja) para cocción suave. Ajuste según sus necesidades.

¿Puedo usar accesorios como papel de aluminio sobre la parrilla?

No, no cubra la parrilla con film plástico o metálico. Esto podría provocar sobrecalentamiento y dañar el aparato.

¿Cómo instalar la barbacoa en un balcón con barandilla de cemento?

Use las placas de montaje y el travesaño. Gire el separador en posición horizontal y atorníllelo contra la barandilla hasta que los soportes estén estables.

¿Qué hacer si el cable de alimentación está dañado?

Deje de usar el aparato inmediatamente. El cable debe ser reemplazado por el fabricante, su servicio postventa o una persona calificada.

MANUAL DE USUARIO BQ2809 TRISTAR

Instrucciones generales de seguridad

1segúrese de que el voltaje de la toma de corriente se corresponde con el voltaje indicado en la placa de especificaciones del aparato.

• Intes de utilizar el aparato, lea el manual de instrucciones atentamente y consérvelo para futuras consultas.
• Conserve el manual de instrucciones, el certificado de garantía, el reci"o de compra y, si es posi"le, el em"alaje original.
• El aparato está diseñado exclusivamente para uso particular y no comercial. Manténgalo alejado de fuentes de calor, del sol y de la humedad, y protéjalo de impactos fuertes.
• Desconecte el enchufe de la toma de corriente siempre que no utilice el aparato, que desee acoplar accesorios, que lo limpie o cuando detecte algún pro"lema. Desenchufe el aparato antes de realizar estas operaciones. Tire del enchufe, no del ca"le.
• El aparato no está diseñado para ser utilizado por personas con disminuciones físicas, sensoriales o mentales, o con falta de experiencia y conocimiento (niños incluidos), a menos que estén supervisados o hayan sido instruidos so"re el uso del aparato por una persona responsa"le de su seguridad.
• Para proteger a los niños de los peligros de los aparatos eléctricos, nunca los deje solos con el aparato sin supervisión. Consecuentemente, al seleccionar el emplazamiento del aparato, piense en un lugar fuera del alcance de los niños. 1segúrese de que el ca"le no quede colgando.
• Prue"e el aparato, el enchufe y el ca"le para detectar cualquier daño posi"le. En caso de detectar cualquier tipo de daño, no utilice el aparato y hágalo reparar por un técnico cualificado. Sólo se de"en utilizar piezas originales.
• Si el ca"le o el enchufe están dañados de"erán ser sustituidos por un técnico autorizado para evitar cualquier tipo peligro. No repare el aparato usted mismo.
• Mantenga el aparato y el ca"le alejados de fuentes de calor, de la luz directa del sol, de la humedad, de "ordes afilados y semejantes.
• Nunca utilice el aparato sin vigilancia. Desconecte el aparato cuando no lo utilice, aunque sólo sea por un rato.
• 2ajo ninguna circunstancia coloque el aparato "ajo agua o cualquier otro líquido, ni permita que entre en contacto con dichos líquidos. No utilice el aparato con las manos mojadas o húmedas.
• En caso de que el aparato se moje, desenchúfelo de la corriente inmediatamente. No permita que entre en contacto con el agua.
• No utilice el aparato para otros usos que no sean para el que ha sido fa"ricado.

Precauciones

Por favor lea cuidadosamente este Manual de Instrucciones antes de utilizar el producto. Por favor siga las instrucciones para dar mantenimiento con una operación segura y una vida más duradera. La información en este Manual de Instrucciones es sólo para referencia, y la información proporcionada es sólo apropiada como valor nominal.

Para evitar daños, por favor ponga atención a las siguientes precauciones de seguridad:

Asegúrese de que la fuente de poder cumpla con el voltaje marcado sobre la etiqueta antes de encender el artefacto.

El artefacto debe ser conectado a un enchufe que tenga un contacto a tierra.

Está restringido que el artefacto y el cable entren en contacto con superficies extremadamente calientes o fuego

Es peligroso aflojar los cables de torsión

Asegúrese de que no haya materiales inflamables a un lado o sobre el artefacto. Ubique el artefacto por lo menos a 30 centímetros de las paredes.

No se permite que los niños toquen el artefacto. ¡Tenga cuidado al operarlo si hay niños a un lado!

Evite contacto entre el armazón de la parrilla y el elemento de calentamiento, de otro modo puede causar daños

Proteja el termostato, cable y conector del artefacto de la lluvia.

Por favor no utilice el artefacto si el reflector de aluminio está sumergido en agua.

Por favor desconecte el artefacto luego del uso o antes de limpiar o reparar.

El cable de poder debe examinarse regularmente para ver si tiene daños y no debe utilizarse el artefacto si el cable está dañado.

No utilice el artefacto o artefactos eléctricos dañados con conexión dañada. Para evitar peligros, por favor pida a técnicos profesionales que reparen el artefacto.

ADVERTENCIA4 No se deben utilizar carbón vegetal o combustibles similares con este artefacto.

No se debe alimentar el artefacto por medio de un dispositivo de corriente residual (RCD por sus siglas en inglés) que tenga un funcionamiento residual nominal. Por favor consulte al técnico de instalación

Tenga cuidado al utilizar el artefacto

Por favor adjunte el Manual de Instrucción cuando se transfiera el artefacto a cualquier otro usuario.

La temperatura de todas las superficies utilizables puede ser extremadamente alta al utilizar el artefacto.

Si se daña el cable de poder, debe ser reemplazado por el fabricante o su agente de servicio o por una persona similarmente calificada para evitar un peligro.

Instrucciones Adicionales de Seguridad

Recuerde colocar el gabinete termostático dentro de la base. No se puede utilizar el artefacto sin el gabinete termostático fijado correctamente.

El gabinete termostático está equipado con un interruptor de seguridad. El elemento de Calentamiento se apagará automáticamente cuando el gabinete termostático se quite de la unidad.

No toque la superficie del elemento de calentamiento la cual tiene una temperatura extremadamente alta al utilizarse.

é

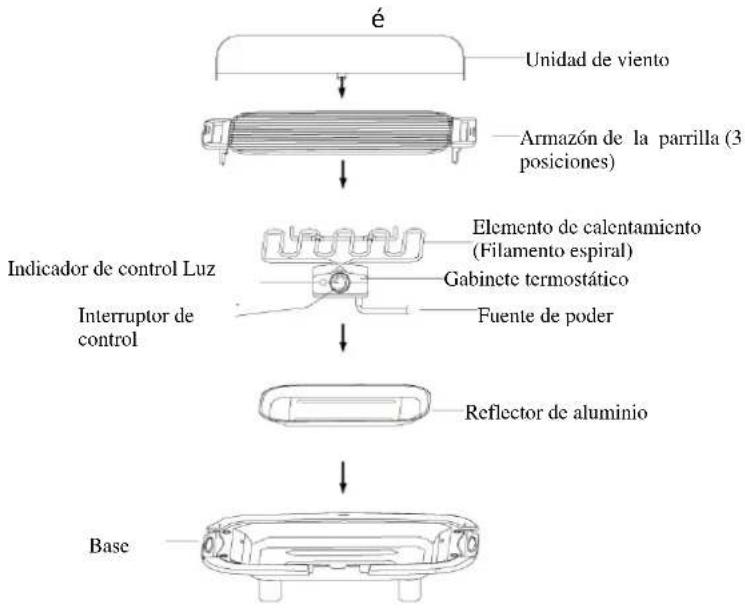

čAdTãS čdíNçíčAćãS õã ćA čAddíććA õã BAđBAçOA

ŠONTA“ã õã BAćçÓN

Instalación del artefacto

• Primero, desempaquete, por favor instale siguiendo el diagrama.
• Instale los elementos de calentamiento, asegúrese de que el interruptor de seguridad se encorve en el borde de la base.
• Instale el anti viento, insértelo dentro de la base como indica el diagrama.
• Instale el armazón de la parrilla sobre los elementos de calentamiento.
• Coloque las 4 patas debajo de la base una por una y gire en sentido contrario a las manecillas del reloj.

No utilice el artefacto cuando no haya agua en la placa de base, mantenga el nivel del agua entre MÍNIMO y MÁXIMO.

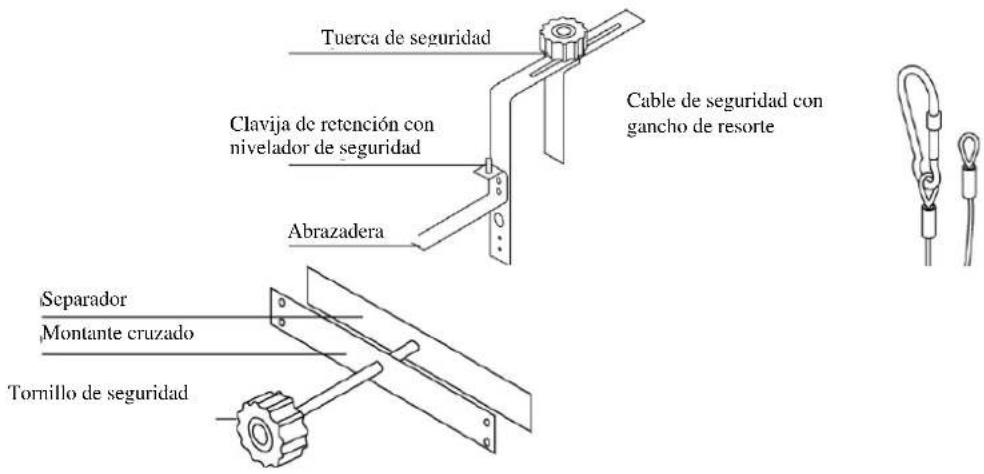

Montaje en balcón

• Coloque los dos montajes sobre el barandal del balcón y conéctelos al montante en cruz.
• Afloje los seguros y presione firmemente la contraparte posterior sobre cada montaje contra el barandal del balcón. Ajuste nuevamente las tuercas de seguridad,
• Gire el separador a una posición horizontal para masonería sólida o barandales de concreto. Utilice la tuerca de seguridad sobre el montante en cruz para atornillar el separador contra el barandal hasta que ambas abrazaderas estén horizontales o estén ligeramente inclinadas hacia el barandal.
• Gire el separador a una posición horizontal para estructuras de marco o barandales de barras. Gire la tuerca de seguridad en sentido contrario a las manecillas del reloj para enganchar el poste o barra del marco entre el montante en cruz y el separador.
• Verifique que el montaje esté seguro antes de adjuntar la parrilla.
• Levante los niveladores de seguridad sobre las clavijas de retención sobre las abrazaderas. Posicione el sartén de la parrilla sobre las dos abrazaderas de modo que las clavijas de retención pasen a través de los agujeros correspondientes en el borde de la sartén de la parrilla. Baje nuevamente los niveladores de seguridad.
• Ensamble la parrilla para barbacoa como se describe en la sección "Instalación del artefacto".
• Enhile el cable de seguridad a través del agujero en el borde izquierdo posterior del sartén de la parrilla y el agujero sobre este en la unidad de viento. Pase el cable de seguridad a un punto adecuado sobre el barandal o la pared lateral de un balcón.

Como utilizar

Se debe cubrir el artefacto con un reflector de aluminio o material similar, de otro modo puede causar el peligro de un sobrecalentamiento.

Enciéndalo y ajustelo a la temperatura esperada por medio de la perilla del termostato. El usuario puede ajustarla girando "MIN/MAX" en sentido del reloj. El artefacto calentará automáticamente a la temperatura ajustada y se detendrá automáticamente cuando se alcance la temperatura. Durante el curso de calentamiento, la luz del indicador de control se encenderá. Cuando se alcance la temperatura fijada, el indicador de control se apaga. Una vez que la temperatura del artefacto sea menor que la temperatura ajustada, el termostato calentará automáticamente, y se encenderán las luces del indicador de control, asegurando así un calentamiento bajo una temperatura constante. El nivel de consumo de potencia depende de la selección del usuario. Se sugiere ajustarlo al máximo en caso de una cocción prolongada. Por favor ajuste el termostato a la posición de "MIN" para terminar o parar de cocinar, luego se apagara el artefacto.

Por favor saque el artefacto del enchufe luego de dejar de cocinar.

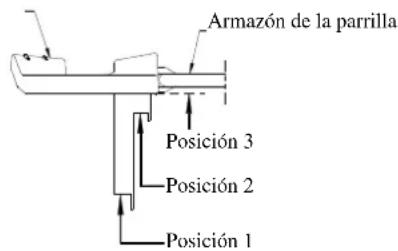

Cómo ajustar el armazón de la parrilla a una altura adecuada

Fije el armazón de la parrilla 1,2 o 3 de acuerdo al requerimiento actual, inserte manualmente las 4 columnas y el armazón de la parrilla dentro de los agujeros de la base.

Agarradera de parrilla

Cocción

Se puede utilizar el artefacto para cocinar chorizos, pescado y otras cosas. No se permite cocinar con dichos materiales inflamables como carbón vegetal y madera. Coloque directamente los alimentos sobre el armazón de la parrilla. Recuerde no cubrir el armazón de la parrilla con plástico o una película de metal.

Limpieza

• Desconecte el aparato, deje que se enfríe el artefacto antes de limpiar.
• Quite los elementos de calentamiento de la base.
• Luego quite la base, la cubierta externa para preservar el calor el armazón de la parrilla, lavando manualmente el artefacto (no limpie con limpiador). No limpie el aparato con limpiadores duros para evitar rasguños.
• No sumerja el conector, cable de poder, elementos de calentamiento y el gabinete termostático en ningún líquido. Sólo se pueden secar con un trapo seco.

PT

Indicaciones para la protección del medio ambiente

Este producto no de"e desecharse con la "asura normal una vez finalizada su vida útil, sino que de"e depositarse en un punto de recogida selectiva para el reciclaje de aparatos eléctricos y electrónicos, tal como advierte el sím"olo que aparece en el producto, en las instrucciones de uso o en el em"alaje. Los materiales se pueden reutilizar según su clasificación. 1l reutilizar los aparatos antiguos, ya sea de forma material o de cualquier

otra forma, contri"uye de manera importante a la protección de nuestro medio am"iente. Infórmese en su ayuntamiento so"re los puntos de eliminación de residuos correspondientes.
