MANUAL DE USUARIO TKI 170 TEKA

Instrucciones para el montaje

y recomendaciones para el mantenimiento

TKI 170 Frigirífico - Congelador

TKI 170 Frigorífico - Congelador

i ADVERTENCIAS Y CONSEJOS IMPORTANTES

Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario consultario. Si el aparato se vendlese o transfiriese a otra persona, acuérdese de entregarlo junto con él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias.

En caso de que este aparato, dotado de clerre magnético, sustituya uno con clerre automático, aconsejamos que la cerradura de este último quede inservíble, antes de deshacerse de él. Así se evitará que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro de sus vidas.

Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le rogamos, por lo tanto, leerlas atentamente antes de Instalar y utilizar el aparato.

Seguridad

• Desenchular el aparato antes de efectuar cualquier operación de limpleza y mantenimiento (como la sustitución de la bombilla de iluminación en los aparatos que la poseen).
• Este aparato ha sido proyectado para ser usado por adultos. Por lo tanto, tener cuidado que los niños no se acerquen para jugar con él.
• Es peligroso modificar o intentar modificar las características de este aparato.
• Quitar siempre el enchufe de la toma de corriente antes de efectuar cualquier operación de limpieza o manutención (como la substitución de la bombilla en aquellos aparatos que la tienen).
• No consumir nunca los cubitos de hielo reclén sacados del congelador ya que podrían provocar quemaduras.
• Estos aparatos son pesados. Tener cuidado en los desplazamientos.
• Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efetuados exclusivamente por personal autorizado de la empresa.
• Este aparato no contiene en el circuito refrigerante y en el alslamiento, gases refrigerantes noclvos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el daño del circuito refrigerante, sobre todo en la parte posterior cerca del Intercamblador.

Las informaciones sobre los centros de recepción son suministradas por las autoridades municipales.

- Prestar la máxima atención durante las operaciones de desplazamiento para no dañar las partes del circuito refrigerante a fin de evitar las posibles salidas de líquido.

- El aparato no debe ser colocado cerca de termosifones o cocinas a gas.

- Evitar la exposición prolongada del aparato a los rayos solares.

• La parte posterior del aparato debe recibir una circulación de alre suficiente y se debe evitar cualquier daño al circuito refrigerante.
• Solamente para los congeladores (excluidos los empotrados): su mejor ubicación es el sótano.

Asistencia

• Cualquier modificación que eventualmente fuese necesaria a la instalación eléctrica doméstica para poder instalar el aparato tiene que ser realizada sólo por personal competente.
• Para eventuales intervenciones dirigirse a un Centro de Asistencia Técnica autorizado y exigir las piezas de repuesto originales.
• En caso de necesitar reparaciones no intentar hacerlas personalmente. Las reparaciones efectuadas por personas no competentes pueden provocar daños. Ponerse en contacto con el Centro de Asistencia más cercano y emplear sólo repuestos originales.

Uso

• Los frigoríficos y/o congeladores domésticos están destinados sólo a la conservación y/o congelación de alimentos.
  • Las mejores prestaciones se obtienen con temperaturas ambiente comprendidas entre +18°C y +43°C (Clase T); +18°C y +38°C (Clase ST); +16°C y +32°C (Clase N); +10°C y +32°C (Clase SN); la clase de pertenencia está indicada en la placa matrícula situada en la cámara al lado del cajón verduras.

Atención: en caso de temperaturas ambiente diferentes de las indicadas para la clase climática a la cual pertenece este producto, es preciso observar las indicaciones siguientes: cuando la temperatura ambiente desciende por debajo del valor mínimo puede suceder que la temperatura de conservación en el vano congelador no esté garantizada; por lo tanto, se aconseja que se consuman a lo más pronto los alimentos presentes en su interior.

• Los productos que hayan sido descongelados no se tienen que volver a congelar
• Seguir atentamente las indicaciones del fabricante para la conservación y/o congelación de los alimentos.
• En todos los aparatos de refrigeración y congelación existen superficies que se cubren con escarcha. Según el modelo, la escarcha puede ser eliminada automáticamente (desescarse automático) o manualmente. No intentar nunca quitar la escarcha con un objeto puntiagudo ya que se podría dañar imremediablemente el evaporador. Utilizar para ello sólo un rascador de plástico. Por el mismo motivo no despegar nunca las cubetas del hielo con un cuchillo o cualquier otro objeto puntiagudo.
• No colocar en el compartimiento de la baja temperatura (congelador o conservador) bebidas gaseosas que podrían explotar.

Instalación

- El aparato se calienta considerablemente en la proximidad del condensador y del compresor, por lo tanto hay que verificar que el aire pueda circular libremente alrededor del mismo. Una ventilación insuficiente puede causar un mal funcionamiento y daños al aparato. Seguir cuidadosamente las instrucciones que se dan para la instalación.

Por motivos de seguridad la ventilación debe ser efectuada como se indica en la respectiva figura. Atención: mantener las aperturas para la ventilación libres de cualquier obstáculo.

- Una vez instalado el aparato verificar que no esté apoyado sobre el cable de alimentación. Importante: en caso de que el cable de alimentación se dañe, deberá ser sustituido con

un cable especial. Ambos cables pueden ser solicitados al fabricante o al Servicio de asistencia.

- Si el aparato es transportado en forma horizontal es posible que el aceite contenido en el compresor pase al circuito refrigerante. Esperar por lo menos dos horas antes de poner en marcha el aparato para dar tiempo a que el aceite regrese al compresor.

Protección del ambiente

Este aparato no contiene en el circuito refrigerante y en el alslamiento, gases refrigerantes nocivos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el dano del circuito refrigerante, sobre todo en la parte posterior cerca del Intercamblador. Las informaciones sobre los centros de recepción son suministradas por las autoridades municipales; Los materiales usados en este aparato marcados con el simbolo son reciclables.

Desguace de aparatos viejos

El símbolo o el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar.

Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.

INDICE

Advertencias y consejos importantes 2

Uso - Limpieza de las partes internas - Puesta en marcha - Regulación de la temperatura ..... Refrigeración de alimentos y bebidas - Congelación de los alimentos frescos - Conservación de los ... alimentos congelados ....4

Uso - Cubitos de hielo - Descongelación de los alimentos congelados - Rejillas movibles - Ubicación estantes de la contrapuerta 5

Consejos- Consejos para refrigeración - Consejos para congelación - Consejos para conservación de alimentos congelados 6

Manutenclón - Limpleza periódica - Temporadas largas de inactividad - Làmpara de iluminación ... Desecarche .... 7

Como actuar si el aparato no funciona 8 Instalación - Colocación - Conexión eléctrica - Reversibilidad de las puertas - Instrucciones para la instalación 9 Reversibilidad de la peurtita 12

USO

Limpieza de las partes internas

Antes del empleo impliar todas las partes internas con agua tibla y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.

No emplear detergentes o polvos vos que podrían dañar las superficies.

Puesta en marcha

Introducir el enchufe en la toma de corriente. Abrir la puerta del refrigerador y girar el mando del termostato, en sentido horario hasta una posición distinta de la posición «O» (parada). El aparato se pone en marcha. El funcionamiento del aparato se internunpe al girar el mando en la posición «O».

Regulación de la temperatura

La temperatura se regula automaticamente y puede ser aumentada (menos frío) girando el mando hacia los números más bajos o bien se puede disminuir (más frío) girándolo hacia los números más altos. De todos modos, la colocación del mando se determina teniendo en cuenta que la temperatura interna depende:

- de la temperatura ambiente;

- de la frecuencia de aperatura de la puerta;

- de la cantidad de alimentos conservados;

- de la colocación del aparato.

La posición intermedia es generalmente la más indicada.

Importante

En las posiciones de máximo frio, con temperatura ambiente elevada, el funcionamiento puede ser continuo, con consiguiente formación de escarcha en la parte posterior del compartimiento; en tal caso es necesario girar el mando a una posición de menor frio, a fin de consentir la eliminacion automática de la escarcha y, como consecuencia, obtener un consumo menor de energía eléctrica.

Refrigeración de alimentos y bebidas

Para utilizar de la mejor manera el compartimiento refrigerante, es necesario:

• no introducir comidas calientes o líquidos en en evaporación;
• tapar o envolver los alimentos, especialmente si son aromáticos;
• no colocar sobre las rejillas papeles, cartones o plásticos que obstaculicen la circulación del aire.

Congelación de los alimentos frescos

El compartimento está preparado para la congelación de alimentos frescos y para la conservación durante largo tiempo de alimentos congelados.

Para la congelación de los alimentos no es necesario variar la posición del mando del termostato respecto a la que tiene habitualmente en el funcionamiento normal. Sin embargo, si se quiere obtener una congelación más rápida de los alimentos, girar el mando del termostato hacia la posición de trio máximo. Con el mando en dicha posición, la temperatura del compartimento refrigerante puede descender por debajo de 0°C. Si ocurreo esso, volver a poner el mando del termóstato a una posición que permita una temperatura menos baja en el frigorífico.

Consevación de los alimentos congelados

Cuando se enciende por primera vez, o después de un penodo prolongado de inactividad, poner el mando temostato en la posición de más frío, y esperar unas dos horas antes de introducir los alimentos por conservar, luego girar el mando en la posición de funcionamiento normal.

Importante

En caso de interrupción de corriente, no abrir absolutamente la puerta del compartimento congelador. Los alimentos no se deterioran si la interrupción es breve ( un aumento de la temperatura de los ultracongelados reduce el periodo de conversación) y el compartimento congelador está lleno, de lo contrario se aconseja consumirlos a la mayor brevedad.

El congelador lleva dos cubetas para la producción de hielo. Llene esta cubeta con agua inasta les 3/4 partes y colóquela en los compartimientos de congelación. No utilice nunca instrumentos metálicos para despegar les cubetas del congelador.

Rejillas movibles

En las paredes del compartimento existen unas guías que consienten poner las rejillas a distintas alturas.

Para usar mejor el espacio, los semi-estantes anteriores se pueden sobreponer a los posteriores.

Ubicación estantes de la contrapuerta

Para permitir el almacenamiento de alimentos de varias dimensiones, se pueden colocar les repisas a diferentes alturas. Procedan de esta manera:

Empujen la repisa en el sentido de la flecha inasta cuando no esté libre y volverla a colocar a la altura deseada.

Descongelación de los alimentos congelados

Antes de utilizar los alimentos congelados, se pueden desconcelar en el trigorífico o a temperatura ambiente, depende del tiempo disponible para la operación. Los alimentos congelados pueden cocinarse directamente sin tener que desconcelarios; en este caso, naturalmente, el tiempo de cocción necesario será algo más largo que el habitual.

CONSEJOS

Consejos para refrigeración

Para un correcto uso aconsejamos:

Carne: debe ser envuelta en saquitos de plástico y colocada en el espacio situado sobre los cajones verdura.

En esta posición la carne puede ser conservada al máximo por 1 a 2 días.

Alimentos cocinados, platos fríos, etc. tienen que conservarse bien cubiertos y se pueden colocar en cualquier bandeja del frigorífico.

Fruta y verdura: una vez lavada, ha de colocarse en el cajón (cajones) inferior.

Mantequilla y queso: deben colocarse en los recipientes adecuados o envueltos en hojas de aluminio o politileno, a fin de evitar el contacto con el aire.

Leche embotellada: bien tapads, en la contropuerta. Bananas, papas, cebollas y ajo, si no están confeccionados, no se deben colocar en trigorífico.

Consejos para congelación

• Todos los productos por congelar tienen que ser frescos y de buena calidad.
• Los alimentos por congelar tienen que estar confeccionados en porciones suficientes al consumo familiar, para que puedan utilizarse en una sola vez.
• Las confecciones pequeñas permiten una congelación más rápida y uniforme. No hay que olvidar que una vez descongelados, la calidad de los alimentos se deteriora rápidamente.
• Los alimentos con bajo contenido de grasas se conservan mejor que los que tienen mucha grasa. La sal (alli donde se encuentre) reduce la duración de la conservación.
• Los alimentos por congelar tienen que encerrarse en bolsitas impermeables al aire o en recipientes especiales. Cierre cuidadosamente les bolsitas o los recipientes sacando todo el aire de su interior.
• No meta nunca en el congelador botellas o latas de bebidas gaseosas: podrian explotar.

• No introduzca nunca alimentos o líquidos calientes. No llene demasiado les bolsitas o los contenedores con tapa de los alimentos por congelar.

• No consuma ciertos productos apenas sacados del congelador (cubitos de hielo, etc.) porque la temperatura muy baja podría causar quemaduras.

• Ponga la fecha de congelación en cada bolsa o contenedor para controlar los tiempos de conservación.
• No abra nunca la puerta del congelador ni introduzca nuevos alimentos si está en curve la fase de congelación rápida.

Consejos para conservación de alimentos congelados

• Controle siempre la fecha de preparación indicada sobre los alimentos congelados comprados.
• No abra la puerta del congelador muy a menudo y dejela abierta sólo el tiempo indispensable. Los aumentos innecesarios de temperatura reducen considerablemente la duración de conservación de los alimentos.
• Controle que todas los confecciones de alimentos congelados estén intactas; de no estarlo los alimentos podrían estropearse. Si les confecciones presentan signos de humedad o están hinchadas, quiere decir que los alimentos no tran sido conservados correctamente y por lo tanto el producto ha perdido parte de su calidad de origen.
• Cuando se compran alimentos congelados, es aconsejable llevar una bolsa termoaislante. Se recomienda, asimismo adquirirlos al finalizar sus compras.
• Envuelvalos en papel de periódico y métalos en el congelador en cuanto llegue a su casa.
• Controle con atención el producto al comprarlo ya que los alimentos que se tran descongelado, aun sólo parcialmente, no tienen que volver a congelarle sino que tran de ser consumidos antes de transcurridas 24 horas.

Desenchufar siempre el aparato antes de er a cualquier operación de limpieza.

Atención

Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efectuados exclusivamente por personal autorizado por la empresa.

Limpieza periódica

Lavar el interior con agua libia y bicarbonato sódico. Enjuagar y secar cuidadosamente.

Limpiar el condensador y el motocompresor con un cepillo o un aspirador. Esta operación mejorará el funcionamiento con el consiguiente ahorro de energía.

Lámpara de iluminación

Se puede acceder a la lámpara de iluminación del compartimento refrigerante efectuando las siguientes operaciones:

- desatormillar el tornillo de fijación del cubrelámpara,

- desenganchar la parte móvil como se indica en la Si con la puerta abierta la luz no se enciende, controlar que esté bien enroscada; si el defecto no se corrige, cambiar la bombilla con otra de igual potencia.

La potencia máxima se indica en el difusor

Desecarche

La escarcha del evaporador del compartimento refrigerante se elimina automáticamente a cada interrupción del motocompressor. El agua de la escarcha derretida, mediante un canal adecuado, se recoge en un pequeño depósito colocado en la parte posterior sobre el motocompressor del aparato, de donde evapora.

Se recomienda implar periódicamente el agujero de desagüe del agua de desescarche, situado en la parte central del canal en el compartimiento refrigerante, utilizando el «limpiador» adecuado que se encuentra en el agujero, para evitar que el agua de desescarche caiga sobre los alimentos.

Temporadas largas de inactividad

Durante los períodos en los cuales el aparato no esté funcionando observar las siguientes precauciones:

• desenchutario;

- sacar todos los alimentos;

- limpiar cuidadosamente el interior y todos los accesorios.

- Dejar las puertas entomadas para facilitar la circulación del aire, a fin de evitar la formación de olores desagradables.

La humedad del aire que se introduce al interior, se deposita, con la consiguiente formación de escarcha. Para eliminar una capa sutil de escarcha, no es necesario desescarchar completamente el aparato. Se puede quitarla de vez en cuando con un rascador de plástico.

En el caso de que se formare una capa de hielo de más de 3-4 milímetros de espesor, será necesario descongelar totalmente el aparato. Se proceda de la siguiente forma:

1. Coloque el mando del termostato en posición "O";

2. Quite todos los alimentos congelados, los envuelva en papeles de diario y los coloque, lapándolos, en un contenedor (palangana o caja de cartón etc.) en un lugar muy fresco, hasta el final de les operaciones de limpieza.

3. Deje la puerta del abierta y poner un recipiente sobre la primera rejilla del compartimento frigorífero en correspondencia con el agujero de descarga, extraer el tapon de cierre como se indica en la figura:

4. Elimina el agua derretida de la escarcha con una esponja o un paño. Después del limpido, seque cuidadosamente el interior;

5. Al completar las operaciones, gire el mando del termostato en 5-6 y lo deje por 3-4 horas. Posado este período ponga el congelador en situación de congelacion normal (media);

Atención

Se recomienda no utilizar utensilios metálicos para quitar la escarcha a fin de evitar graves daños al aparato.

No usar dispositivo mecánico alguno u otro medio artificial para acelerar el proceso de desescarche excepto los recomendados.

Un aumento de la temperatura de los alimentos ultracongelados durante el desescarche podría reducir el tiempo de conservación.

COMO ACTUAR SI EL APARATO NO FUNCIONA

Si el aparato presentase anomalías será oportuno controlar;

- Que esté bien enchufado y que el interruptor de la instalación eléctrica esté conectado.

- Que no haya un corte de energía eléctrica.

- Que el mando del termostato se encuentre en su posición correcta.

- Si el compresor funciona sin interrupción, verificar que el termostato no se encuentre en una posición

- Además si el aparato hace demasiado ruido verificar que los costados no estén en contacto

con muebles que pueden causar ruidos o vibraciones y que la unidad refrigerante no vibre.

- Si se van restos de agua en el fondo del refrigerador comprobar que el orificio de desagüe de la escarcha derretida no este obturado (ver capítulo Desescarche).

Después de hacer las verificaciones anteriores, si la anomalla persiste, llame al Centro de Asistencia Técnica más cercano.

Es importante en el momento de llamar proporcionar la referencia del modelo y el número de matrícula del aparato indicados en el certificado de garantía o en la tarjeta matrícula.

STORING

Situar el aparato lejos de fuentes de calor, como: radiadores, estufas, exposición directa a los rayos del sol, etc.

Conexión eléctrica

Antes de enchufar el aparato, asegurarse de que la tensión y la frecuencia indicadas en la tarjela matrícula, correspondan a las de la instalación doméstica. Se admite una oscilación de 6% sobre la tensión nominal.

Para el funcionamiento a tensiones distintas, habrá que utilizar un autotransformador de potencia adecuada. Asegurarse de que la toma de corriente y el enchute sean compatibles entre si sin tener que Interponer reducciones ladrones o adaptadores varios. Si fuera necesario, cambiar la toma de la instalación de la casa con una adapta.

Es indispensable conectar el aparato a una toma de tierra eficaz.

Para ello el enchufe del cable de alimentación está dotado de un adecuado contacto. Si la loma de corriente de la instalación doméstica no estuviera

Instrucciones para la instalación

Dimensiones del hueco

Altura 1030 mm

Profundidad 550 mm

Anchura 560 mm

Durante el trasporte la puerta del aprato está fijada con pernos. Quitar el perno superior e inferior, según el sentido de apertura de la puerta.

Para una adecuada ventilación seguir les indicaciones de la Fig.

Atención: mantener las aperuras para la ventilación libres de cualquier obstáculo.

Es necesario además que el hueco tenga un conducto de ventilación con estas medidas:

profundidad 50 mm ancho 540 mm

conectada a tierra, conectar el aparato a una instalación de tierra, conforme a las leyes en vigor, consultando para ello con un técnico especializado.

El fabricante declina toda responsabilidad en el caso que esta norma no sea respetada.

Este aparato es conforme a las siguientes Directivas Comunitarias:

- 87/308 CEE del 2/6/87 relativa a la supresión de interferencias radio.

- 73/23 CEE 19/02/73 (Baja tensión) y modificaciones sucesivas;

- 89/336 CEE 03/05/89 (Compatibilidad electromagnética) y modificaciones sucesivas.

Se debe poder desenchufar el aparato; por lo tanto una vez efectuada la instalación es necesario que el enchufe no quede escondido

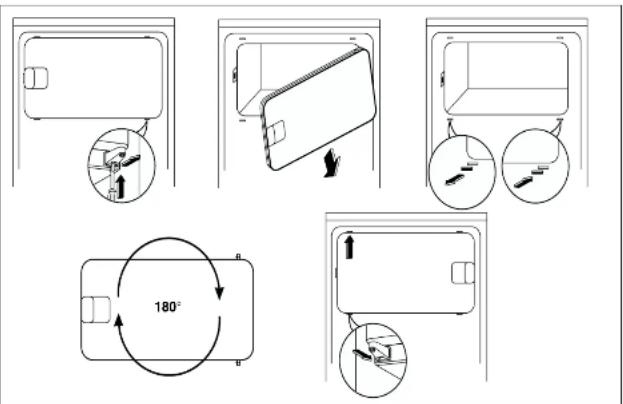

Reversibilidad de las puertas

Durante el transporte la puerta del aparato esta filjada con pernos. Quitar el perno superior e interior, según el sentido de apertura de la puerta.

Introducir el aparato en el alojamiento, apoyándolo contra la pared interna correspondiente al lado de apertura de la puerta hasta que la tapa de la junta superior vaya a tope (1) y comprobar que la bisagra inferior esté alineada con la pared del mueble (2).

Fijar el aparato con los 4 tornillos en dotación.

Colocar a presión el cubrejuntas entre el aparato y el mueble.

Colocar les tapas (C-D) sobre los extremos del perfil y en los agujeros para la bisagra. Colocar la parrilla de aireación (B) encajándola a presión y engomar la tapa (E) en posición.

Separar las piezas Ha, Hb, Hc, Hd según se indica en la figura.

i TIPS

Tips het koelen

Apoyar la guía (Ha) sobre la parte interior de la puerta del mueble arriba y abajo según se indica en la figura y marcar la posición de los agujeros exteriores. Una vez que se hayan hecho los agujeros, fijar la guía con los tomillos presentes en el equipo base.

Introducir la tapa (Hc), presionándola hasta olr el resorte, en la guía (Ha).

Abrir la puerta del aparato y la del mueble a 90° aprox. Introducir la escuadrita (Hb) en la guía (Ha). Mantener unidas la puerta del aparato y la del mueble y marcar los agujeros según se indica en la figura.

Quitar las escuadras y marcar a 8 mm del borde externo de la puerta con el clavo (K).

Colocar otra vez la escuadrita sobre la guía y fijaria con los tornillos presentes en el equipo base.

En caso de que sea necesario allinear la puerta del mueble, utilizar el juego de los agujeros de ojal.

Al término de las operaciones es preciso controlar que la puerta del aparato esté cerrada correctamente.

Introducir la tapa (Hd), presionándola hasta oír el resorte, en la guía (Hb)

Reversibilidad de la peurtita

um menor consumo de energia eléctrica.
