GEBRUIKSAANWIJZING TKI 170 TEKA

Afdekking (Hd) op geleider (Hb) vastklikken. Verwijder de haken en zet met de spijker (K) een teken op 8 mm van de buitenste rand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven. Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten. Tenslotte dient u te controleren of de deur van het apparaat goed sluit. 180° Verander van de deur6 Consejos para conservación de alimentos congelados

8mm De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (Hb) in geleider (Ha) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet. Breng de afdichtstopsels (C-D) in de gaten in de deklijsten aan. Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan. PR266

Zet de apparatuur in de ruimte en zet deze net zover in de richting van de binnenwand tot de bedekkende rand (1) tegen de ombouw aanstaat en verzeker u ervan dat de onderste scharnier in één lijn staat met de wand van het meubel (2). Aanwijzingen voor de geïntegreerde inbouw Nismaten Hoogte 1030 mm Diepte 550 mm Breedte 560 mm Als transportbeveiliging zijn asn beide scharnierkanten scharnierpennen aangebracht. Afhankelijk van de gewenste deurdreirichting moet aan een kant, zowel onder als boven, een scharnierpen verwijderd worden. Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig. 1. Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt. De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen: diepte 50 mm breedte 540 mm 50 mm min. 200 cm 200 cm

Breng, onder lichte druk, de voegafdichting tussen apparaat en meubel aan. D724

Elektrische aansluiting Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspan- ning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De steker mag alleen geplaatst worden in een geaard stopkontakt. De kast is daarom voorzien van een speciaal drie-aderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden. Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt. INSTALLATIE Plaats van opstelling Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. Zie voor inbouw de betreffende aanwijzingen. Dit apparaat voldoet aan de volgende EG- richtlijnen: - 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring. - 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen; - 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen. Belangrijk:Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven. STORING Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopkontakt zit;

• of de elektriciteit soms uitgevallen is;

PR151 Het ontdooien Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de kompressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de kompressor bevindt. Hier verdampt het water. Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt. In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor het plastic spatel. Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien. Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de

steker uit het stopkontakt; omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;

2. omwikkel de levensmiddelen met meerdere

kranten en bewaar ze op een koele plaats;

3. laat beide deuren open staan en plaats een

teiltje op het onderste rek van het koelkastvak onder het afvoergaatje, haal de dop van de afvoer (zie figuur).

4. droog na het ontdooien het vriesvak zorgvuldig

en sluit het gaatje weer af met de dop;

6. Na twee of drie uur kunt u de diepvriesprodukten

weer terugplaatsen. Vervangen van de lamp Het lampje van de koelkast is op de volgende wijze bereikbaar:

• Schroef het afschermkapje los;

• Verwijder het losse deel door er lichte druk op uit te oefenen (zie figuur). Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen. Het maximale vermogen is op het afschermkapje aangegeven. D411 Belangrijk Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen. Geen voorwerpen of metodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven. Temperatuurstijging van diepvriesprodukten kan hun houdbaarheidsduur verkorten. D03710 Separar las piezas Ha, Hb, Hc, Hd según se indica en la figura. PR266

Tips het diepvriesprodukten Neem de volgende regels in acht:

• kontroleer dat de diepvrieprodukten in de winkel op de juiste wijze bewaard worden;

• breng de diepvriesprodukten na aankoop zo snel mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk.

• Wees heel voorzichtig bij aankoop van diepvriesprodukten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.

• Noteer de fabrikatiedatum en respekteer de vervaldatum van de fabrikant. ONDERHOUD Neem vóór iedere handeling altijd eerst de steker uit de wandkontaktdoos. Belangrijk: Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden. Geprolongeerd stilstand Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandkontaktdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;

• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen. Tips het invriezen Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het “typeplaatje”;

• het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;

• vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in;

• verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien:

• verpak de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooie;

• zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;

• mager voedsel is ingevroren langer houdbaar dan vet voedsel; ook zout verkort de houdbaarheid;

• vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;

• schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt kontroleren;

• op de binnenkant van de deur of op de kaarten (indien aanwezig) zijn tekeningen van enkele diersoorten en levensmiddelen aangebracht gevolgd door cijfers die aangeven hoeveel maanden u de ingevroren produkten kunt bewaren;

• plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen. Schoonmaken Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg kunnen hebben. Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig. TIPS Tips het koelen Enkele praktische tips: Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven de groentelade geplaatst. Bewaar vlees niet langer dan één of twee dagen. Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden. Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd. Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie vepakt . Flessen melk: worden, goed gesloten, in het flessenrek geplaatst. Bewaar niet-luchtdicht verpakte bananen, aar- dappelen, uien of knoflook niet in de koelkast. Stop op de condensor verhoogt het energieverbruk. Daarom eenmaal per jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stopzuiger voorzichtig schoonmaken.11 Introducir la tapa (Hc), presionándola hasta oír el resorte, en la guía (Ha). PR33

Het ontdooien van ingevroren produkten De diepvriesprodukten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschikbare tijd. Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk iets langer zijn. Jslaatjes Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd.Vul ze met drinkwater en plaats ze in het vriesvak. Gebruik geen metalen voorwerpen om de laatjes los te wrikken! Bewaren van diepvriesprodukten Indien u de koelkast voor het eerst in gebruik neemt of haar weer gebruikt na een periode van stilstand, dient u de thermostaatknop op de koudste stand te draaien. Plaats vervolgens de diepvriesprodukten na twee uur in de kast en draai de thermostaat terug naar de gebruikelijke stand. Belangrijk Open de vriesvakdeur niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvries-produkten in korte tijd te konsumeren (een temperatuurstijging verkort de houdbaarheidsduur van de produkten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 6-8 uur) en het vriesvak vol is. Het verplaatsen van deurvakken De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk: Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Daarna verplaats het vak naar de gewenste hoogte. D338 Verplaatsbare platen De koelkastwanden zijn van richels voorzien, zodat u de platen naar wens op verschillende hoogten kunt plaatsen. U krijgt meer ruimte in de koeler, wanneer u het voorste deel van de rekjes omklapt.12 PR167/1

• Reiniging van de binnenkant Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af. Gebruik geen schurende schoonmaak- middelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen. HET GEBRUIK INHOUD Waarschuwingen en Belangrijke adviezen p. 55
• Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal Het gebruik - Reiniging van de binnenkant - Ingebruikname - Temperatuurinstelling - Koelen van p. 56
• levensmiddelen - Het invriezen van verse levensmiddelen Het gebruik -Bewaren van diepvriesprodukten-Het ontdooien van ingevroren produkten-Jslaatjes p. 57
• Verplaatsbare platen - Het verplaatsen van deurvakken p. 58
• Tips - Tips het koelen - Tips het invriezen - Tips het diepvriesprodukten p. 59
• Onderhoud - Schoonmaken - Geprolongeerd stilstand p. 59
• Onderhoud - Vervangen ven de lamp - Het ontdooien p. 60

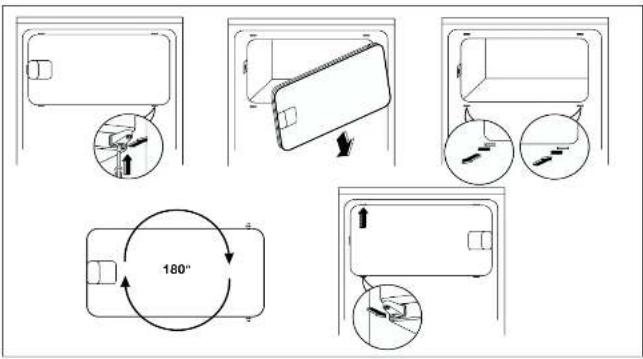

• Storing - Installatie - Plaats van opstelling - Elektrische aansluiting - Verander de draaizin van de deuren 61 Installatie - Aanwijzingen voor de geintegreerde inbouw p. 62
• Installatie -Verander van de deur Ingebruikname Steek de steker in de wandkontaktdoos. Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand). De koelkast is nu in werking. De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien. Temperatuurinstelling De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van: p. 64

• de kamertemperatuur;

• de frekwentie waarmee de deuren geopend worden;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat. Wij adviseren u de knop aanvankelijk op de midden-stand te draaien. Koelen van levensmiddelen Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;

• dek vooral sterk geurend voedsel af of verpak het;

• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren. Het invriezen van verse levensmiddelen In het -diepvriesvak kunt u verse levensmiddelen invriezen en diepvriesprodukten bewaren. Voor het invriezen kunt u de thermostaatknop op de gebruikelijke stand laten staan. Wilt u sneller invriezen, dan dient u de thermostaatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak echter beneden 0°C dalen. In dat geval dient u de knop op een minder koude stand te draaien. Attentie Het kan voorkomen dat, indien de thermostaat- knop in de koudste stand gedraaid is, bijvoor- beeld ten gevolge van zeer warme omgevings- temperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooing kan plaatsvinden; hierdoor spaart u tevens energie.13

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproduc- ten mogen, om gezondheidsredenen, niet wederom ingevroren worden.

• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo’n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage ken het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.

• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen. Installatie

• Overtuig u er van dat het apparaat niet op het aansluitsnoer staat. Belangrijk: als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

• De warmte welke het apparaat aan de spijzen en dranken ontrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel-en/of vriesrestaties door ongewild tijdelijk iutschakelen van de kompressor of onjuiste werking van de absorptieunit .

• Plaats het apparaat met z’n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

• Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de steker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie- unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer cirka 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt. Milieubescherming Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaets. Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling. Weggooien van oude apparaten Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.

AANWIJZINGZN VOOR HET WEGWERPEN

VAN VERPAKKINGSMATERIAAL Het verpakkingsmateriaal van onze grote elektische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet.Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen mag u hat materiaal aan de vuilnisman meegeven. Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.: In de voorbeelden staatt PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen PS voor Polystyrol PLASTIC BESTANDDELEN Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycleren zijn er op verschillende punten herkenbare symbolen op aangebracht.

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken. Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt. Algemene veiligheid

Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

Neem vóór u aan ontdooien, schoonmaak- werkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de steker uit het stopcontact.

Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.

Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.

Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even. AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan. Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken. Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis. Laat het apparaat niet langdurig in direct zonlicht staan. Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop. Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden. Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast, tenzij dat door de fabrikant goedgekeurd is. Onderhoud / Reparatie

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.

Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELGROEP FABRIEKSSERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.

• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP FABRIEKSSERVICE. Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
