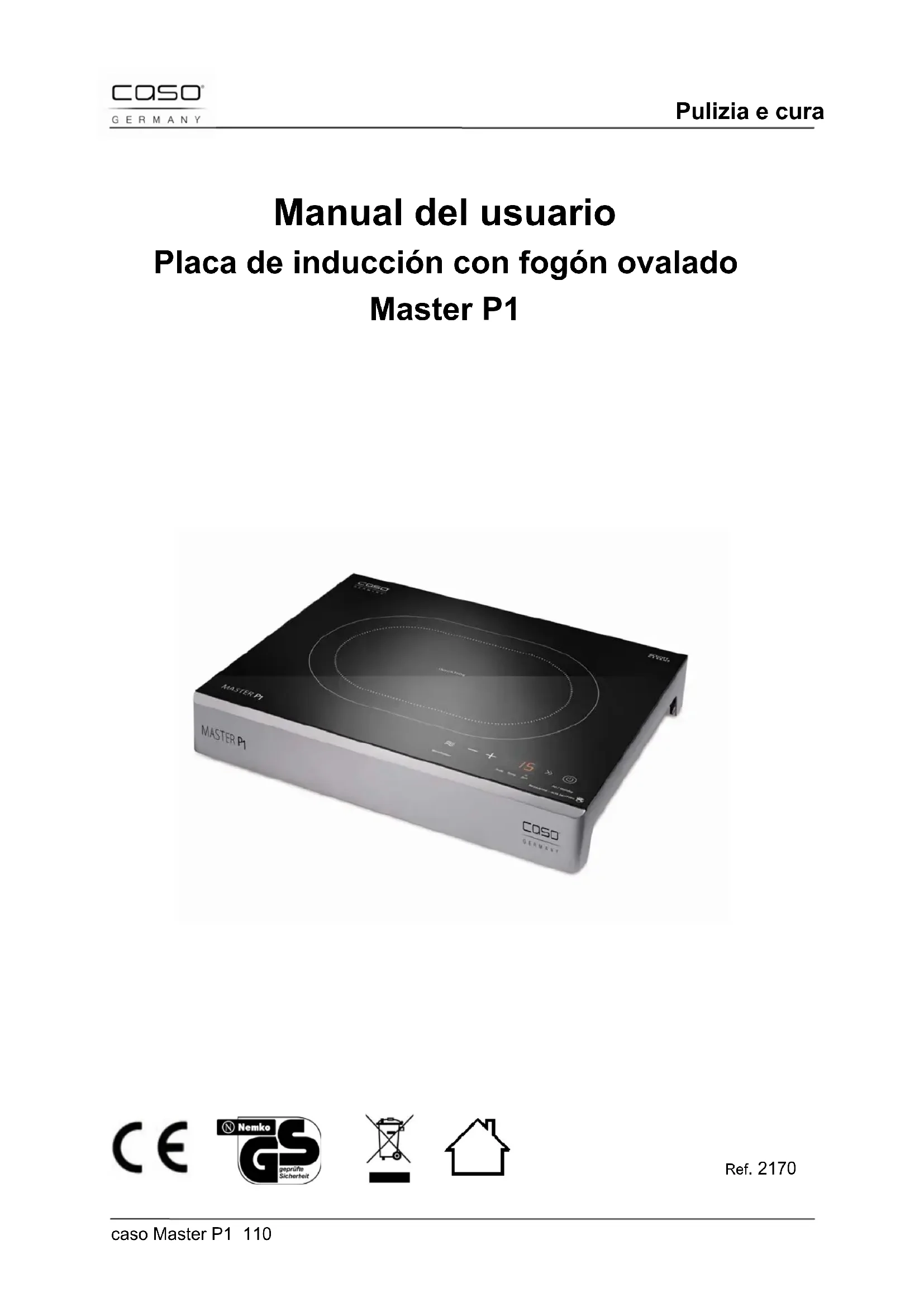

MANUAL DE USUARIO Master P1 CASO

41.2 Información acerca de este manual .......................... 111

42.2 Instrucciones generales de seguridad ...................... 115

43.2 Ámbito de suministro e inspección de transporte ... 119

43.5.1 Requisitos que debe reunir el lugar de colocación .... 120

44.1.1 Instrucciones en el equipo ........................................ 123

44.2 Mandos e indicadores................................................. 123

44.2.1 Panel de mando y pantalla de indicación .................. 123

44.2.2 Señales acústicas ..................................................... 124

44.2.3 Protección contra el sobrecalentamiento .................. 124

44.3 Placa de especificaciones .......................................... 124

45 Operación y funcionamiento ....................................... 125

45.1.1 Ventajas de la cocina de inducción ........................... 125

45.2 Instrucciones sobre la vajilla de cocción .................. 125

Lea atentamente la información contenida en este manual para familiarizarse rápidamente con el aparato y poder utilizar sus funciones en toda su capacidad. Su placa de inducción le servirá durante muchos años si la trata y conserva adecuadamente. Le deseamos una gran satisfacción durante el uso.

41.2 Información acerca de este manual

El manual de instrucciones forma parte integrante de la placa de inducción (en lo sucesivo denominado aparato) y le proporciona instrucciones importantes para la puesta en marcha, la seguridad, el uso previsto y la conservación del aparato. El manual del usuario debe guardarse siempre a mano, cerca del aparato. Debe ser leído y utilizado por la persona encargada de:

• la puesta en marcha,

• resolución de fallos y/o

• del aparato. Guarde este manual de instrucciones en un lugar seguro y facilítelo a las terceras personas que vayan a utilizarlo en el futuro.Generalidades caso Master P1 112

En el presente manual se utilizan las siguientes advertencias: Peligro Una advertencia de este nivel de peligro designa una situación peligrosa. Si la situación peligrosa no se evita, puede causar la muerte o lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar el peligro de muerte o de lesiones graves a personas. Advertencia Una advertencia de este nivel de peligro designa una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones graves. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Precaución Una advertencia de este nivel de peligro designa una posible situación peligrosa. Si la situación de peligro no se evita, puede conducir a lesiones de gravedad moderada a leve. ► Siga las instrucciones que indica esta advertencia para evitar lesiones a personas. Nota Esta indicación designa información adicional que facilitará el manejo de la máquina.Generalidades caso Master P1 113

41.4 Limitación de responsabilidad

La información técnica contenida, datos e indicaciones contenidos en el presente manual para la instalación, operación y conservación se corresponden con los últimos avances técnicos en el momento de la impresión y se publican teniendo en cuenta nuestra experiencia y conocimientos hasta ese momento. Por este motivo no nos hacemos responsables de las indicaciones, ilustraciones o descripciones contenidas en el presente manual del usuario. El fabricante no se hace responsable de los daños causados por:

• desobedecimiento de las instrucciones

• reparaciones indebidas

• modificaciones técnicas

• uso de piezas de repuesto no autorizadas Las traducciones se realizan a nuestro buen saber y entender. No nos hacemos responsables de ningún error de traducción, incluso si la traducción hubiera sido realizada por nosotros o por orden nuestra. Por tanto, sólo el texto original en alemán tendrá carácter vinculante.

Esta documentación está protegida por los derechos de autor. Braukmann GmbH se reserva todos los derechos, incluida la reproducción fotomecánica, la publicación y distribución mediante procedimientos especiales (p.ej. procesamiento de datos, soporte de datos y redes de datos), ya sea en su totalidad o en parte. Válido salvo errores de contenido y modificaciones técnicasSeguridad caso Master P1 114 42 Seguridad En este capítulo obtendrá importantes instrucciones de seguridad sobre la manipulación del aparato. Este aparato cumple la normativa de seguridad vigente. No obstante, el uso indebido puede causar lesiones a personas y daños materiales.

Este aparato está previsto únicamente para el uso doméstico en habitaciones cerradas, para cocinar y asar alimentos. La vajilla de cocción utilizada debe ser apta para cocinas de inducción. Cualquier otro uso distinto al aquí previsto se considera un uso indebido del aparato. Advertencia Peligro ante el uso no conforme a lo previsto. El uso indebido del aparato o cualquier uso distinto al uso previsto puede entrañar peligro. ► Utilice el aparato exclusivamente para su uso previsto ► Los procedimientos descritos en el manual de instrucciones deben obedecerse. Queda excluida cualquier reclamación de garantía debido a daños derivados del uso no conforme a lo previsto. La responsabilidad recae exclusivamente en el usuario.Seguridad caso Master P1 115

42.2 Instrucciones generales de seguridad

Nota Para una manipulación segura del aparato, observe las siguientes instrucciones generales de seguridad: ► Antes de utilizar el aparato debe revisarlo para detectar posibles daños. Si el aparato presenta daños, no lo ponga en marcha. ► Si el cable de alimentación está dañado deberá avisar al servicio técnico para que lo sustituya. ► Las personas con discapacidad física, mental o motriz sólo podrán utilizar el aparato bajo la supervisión o instrucción de una persona responsable. ► Los niños solo pueden utilizar el aparato bajo la supervisión de adultos. ► La reparación del aparato durante el período de garantía sólo debe ser realizada por el servicio técnico autorizado por el fabricante. De lo contrario, la garantía quedará anulada en caso de sufrir daños. ► Los componentes defectuosos solo deben ser sustituidos por piezas de repuesto originales. Sólo en este tipo de componentes se asegura el cumplimiento de los requisitos de seguridad. ► No deben dejarse niños sin supervisión junto a la cocina. ► No deje el aparato sin vigilancia durante el funcionamiento. ► Para desconectar el aparato, no tire del cable de alimentación ni transporte el aparato arrastrando el cable. ► No sumerja el aparato en agua ni otros líquidos ni lo coloque en el lavavajillas. ► No utilice el dispositivo en la parte superior de cualquier otros aparatos eléctricos como la vitrocerámica o electrónica horno etc ► No utilice el dispositivo en cualquier superficie metálica que está demasiado delgada y fácil de deformarse.

42.3 Fuentes de peligro

42.3.1 Peligro por campo electromagnético

AdvertenciaSeguridad caso Master P1 116 Los campos magnéticos generados durante el funcionamiento del aparato pueden causar daños en el mismo. Es necesario atenerse a las siguientes indicaciones de seguridad: ► Las personas con electrosensibilidad aguda no deben permanecer durante más tiempo del necesario cerca del aparato. ► Las personas con marcapasos o bomba de medicamento implantada deberían consultar al médico por si el aparato pudiera ser perjudicial. ► No coloque objetos magnetizables como, p.ej. tarjetas de crédito, soportes de datos o casetes ni los coloque cerca del aparato. ► Coloque la vajilla en la parte central del fogón. La base de la olla ofrece una protección considerable frente al campo electromagnético. ► No retire las tapas del aparato.

42.3.2 Peligro de quemaduras

Advertencia Los alimentos o piezas de vajilla calentados en este aparato, así como la superficie del mismo, pueden calentarse mucho. Tenga presentes las siguientes instrucciones de seguridad para no quemarse o escaldarse usted o a otras personas. ► Proteja sus manos en todos los trabajos realizados en el aparato caliente o cocina utilizando guantes termoaislantes, un paño de cocina o similares. ► No coloque utensilios de cocina, tapaderas de olla o sartén, cuchillas u otros objetos de metal sobre el fogón. Cuando se enciende el aparato, estos aparatos pueden calentarse mucho. ► No toque la superficie caliente del campo cerámico. La placa de inducción no genera calor por sí misma durante el proceso de cocción, aunque la temperatura de la vajilla de cocción calienta los fogones.

42.3.3 Peligro de explosión

Advertencia El uso indebido del aparato implica peligro de explosión por la sobrepresión generada.Seguridad caso Master P1 117 Tenga presentes las siguientes instrucciones de seguridad para evitar el peligro de explosión: ► Nunca caliente comidas o líquidos en recipientes cerrados como, p.ej. latas de conserva. La sobrepresión generada puede resquebrajar el recipiente. Recomendamos calentar una lata de conserva abriéndola y colocándola en una olla llena de un cuarto de agua.

42.3.4 Peligro de incendio

Advertencia El uso indebido del aparato implica peligro de incendio. Tenga presentes las siguientes instrucciones de seguridad para evitar el peligro de incendio: ► Durante el funcionamiento, retire todos los objetos fácilmente inflamables (p.ej. limpiadores, botes de spray, paños de cocina, bayetas, etc.) de la zona cercana al aparato. ► Evite el sobrecalentamiento a largo plazo de aceites y grasas. El aceite o la grasa sobrecalentada puede inflamarse rápidamente. Nota Si se produjera un incendio sobre el fogón, proceda del siguiente modo: Apague el aparato (si fuera preciso, desconecte el fusible). Extinga las llamas con una tapa de olla grande, un plato o un paño de cocina húmedo. NO EXTINGA LA LLAMA CON AGUA! Una vez extinguida la llama, espere hasta que los recipientes de cocción y el aparato se hayan enfriado y proporcione una ventilación suficiente de aire fresco.Seguridad caso Master P1 118

42.3.5 Peligro de electrocución

Peligro Peligro de muerte por electrocución El contacto con cables o componentes energizados implica peligro de muerte. Tener en cuenta las precauciones indicadas, a fin de evitar peligro de electrocución: ► Si el cable de alimentación está dañado deberá avisar al servicio técnico autorizado del fabricante para que lo sustituya por otro especial. ► No utilice el aparato si el cable de alimentación o el enchufe presentan daños, si no funcionan correctamente o si han resultado dañados o se han caído. Si el cable de alimentación presenta daños deberá ser sustituido por el fabricante, uno de sus distribuidores o un centro de servicio técnico autorizado para evitar peligros. ► Nunca abra la carcasa del aparato. Si toca cualquier conexión energizada y cambia la disposición del cableado eléctrico o el diseño mecánico existe peligro de electrocución. Además, pueden producirse fallos de funcionamiento en el aparato. ► Si la superficie cerámica vidriada se rompe o agrieta, apague el aparato y desconecte el fusible para evitar una descarga eléctrica. ► No toque el aparato ni el enchufe de alimentación con las manos mojadas. ► No sumerja el aparato en agua ni otros líquidos ni lo coloque en el lavavajillas. ► No introduzca objetos en las aberturas de la carcasa. El contacto con conexiones conductoras de tensión implica peligro de electrocución.Puesta en marcha caso Master P1 119 43 Puesta en marcha Este capítulo incluye algunos consejos importantes acerca de la puesta en marcha del aparato. Observe dichos consejos para evitar peligros y daños.

43.1 Instrucciones de seguridad

Advertencia Al poner en marcha el aparato pueden producirse lesiones a personas o daños materiales Tener en cuenta las precauciones indicadas, a fin de evitar peligros: ► Los materiales de embalaje no deben utilizarse como juguetes. Peligro de asfixia.

43.2 Ámbito de suministro e inspección de transporte

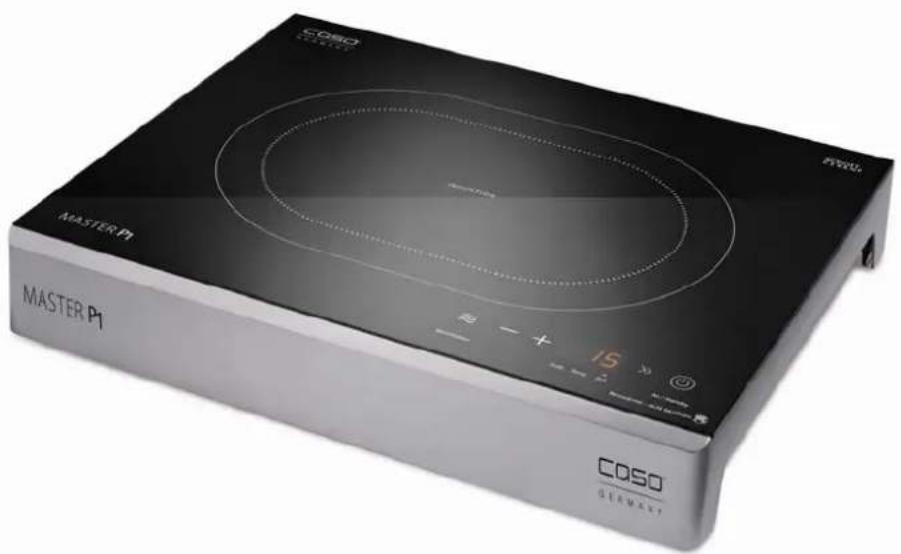

La placa de inducción ovalada incluye los siguientes componentes de fábrica:

• La placa de inducción

Nota ► Verifique la integridad del suministro y revíselo para detectar daños visibles. ► Si detectara cualquier falta o daños en el suministro debidos a un embalaje defectuoso o al transporte debe informar de inmediato al transportista, a la aseguradora y al proveedor.Estructura y funciones caso Master P1 120

Para desembalar el aparato, sáquelo de la caja y retire el material de embalaje.

43.4 Eliminación del embalaje

El embalaje protege al aparato frente a daños ocasionados por el transporte. Los materiales de embalaje han sido seleccionados con una filosofía respetuosa con el medio ambiente e idónea a efectos de una correcta eliminación y, por tanto, son reciclables. La devolución del embalaje al ciclo de material ahorra materia prima y reduce la generación de residuos. Por tanto, deposite los materiales de embalaje que no necesite en los puntos de recogida "punto verde”. Nota ► Si fuera posible, conserve el embalaje original durante el periodo de garantía para poder embalar el aparato adecuadamente en caso de que requiera hacer uso de la garantía.

43.5.1 Requisitos que debe reunir el lugar de colocación

Para garantizar el funcionamiento seguro y correcto del aparato, el lugar de colocación debe cumplir los siguientes requisitos:

• El aparato debe colocarse sobre una superficie sólida, plana, horizontal y resistente al calor, con suficiente capacidad portante para el aparato y los alimentos más pesados que podrían ser preparados en la placa.

• El lugar de colocación debe quedar fuera del alcance de los niños, para que no puedan tocar la superficie caliente de la placa.

• El aparato no es apto para su encastre en una pared o en un armario empotrado.

• No coloque el aparato en un lugar demasiado cálido, mojado o extremadamente húmedo, ni cerca de materiales inflamables.

• Para su correcto funcionamiento, el aparato requiere suficiente ventilación. Deje 10 cm de espacio en todos los lados para su uso.Puesta en marcha caso Master P1 121

• La toma de alimentación debe estar fácilmente accesible para poder desconectar el cable de alimentación rápidamente, si fuera preciso.

• La colocación y montaje del presente aparato en lugares no estacionarios (p.ej. barcos) debe ser realizado por personal técnico autorizado, con el fin de asegurar el cumplimiento de los requisitos para el uso seguro de este aparato.

• La cocina de inducción no debe ponerse en funcionamiento sobre una superficie que contenga acero, ya que éste puede calentarse mucho.

• No coloque la cocina de inducción cerca de equipos u objetos que sean sensibles a campos magnéticos (p.ej.: radios, televisores, reproductores de música, etc.)

• El aire frío es aspirado por la parte inferior del aparato. No tape las aberturas del aparato ni las obstruya.

El aparato puede generar perturbaciones en radios, televisores u otros aparatos similares. Las siguientes medidas permiten eliminar o reducir las perturbaciones. Siempre que sea posible, coloque la radio, el televisor, etc. lo más alejados del aparato posible. Conecte el aparato a otra toma de alimentación eléctrica, de forma que para el aparato y los receptores con perturbación se utilice circuitos de alimentación distintos. Utilice una antena instalada conforme a la normativa vigente para el receptor, con el fin de asegurar la buena recepción.

Para que el aparato funcione con seguridad y correctamente debe observar las siguientes indicaciones al establecer la conexión eléctrica: Antes de conectar el aparato, compare los datos de conexión (tensión y frecuencia) de la placa de especificaciones con las de la red eléctrica doméstica. Estos datos deben coincidir para evitar daños en el aparato. En caso de duda, consulte a su servicio técnico eléctrico.Estructura y funciones caso Master P1 122 La toma de alimentación debe estar provista de un fusible protector de 16A. La conexión del aparato a la red eléctrica debe realizarse mediante un cable alargador arrollado, de 3 metros de longitud como máximo y una sección recta de 1,5 mm². El uso de regletas de conexiones o ladrones con varias tomas está prohibido, por el peligro de incendio. Asegúrese de que el cable de alimentación no resulta dañado y que no se tiende bajo el horno ni sobre superficies calientes o de bordes afilados. La seguridad eléctrica del aparato solo se asegurará si se conecta un sistema de protección frente a sobrecargas. Está prohibido conectar el aparato a una toma de alimentación desprotegida. En caso de duda, avise al electricista autorizado para que revise la instalación doméstica. El fabricante no se hace responsable de los daños ocasionados por falta de protección o protección interrumpida.

44 Estructura y funciones Este capítulo incluye algunos consejos importantes acerca de la estructura y el funcionamiento del aparato.

44.1 Descripción general

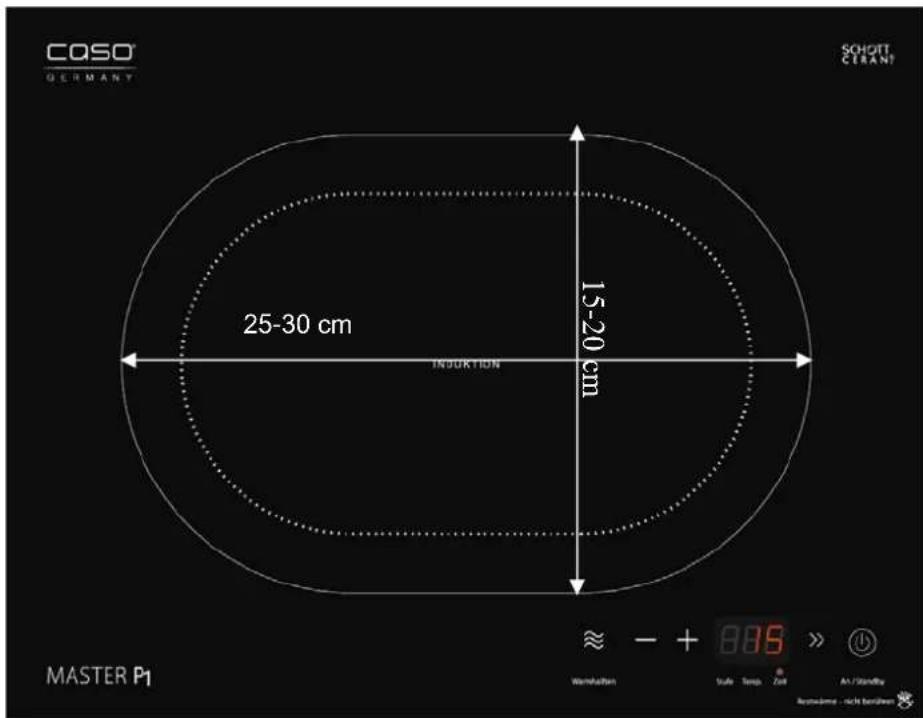

25-30 cm 15-20 cmPuesta en marcha caso Master P1 123 La placa de inducción posee 1 zona ovalada de (Ø 20 cm, 25-30 cm x 15-20 cm)

44.1.1 Instrucciones en el equipo

Estas instrucciones y la indicación "H" en la pantalla sirve a modo de advertencia de que la placa cerámica puede calentarse mucho. La propia placa de inducción no genera calor durante el proceso de cocción; la temperatura de la vajilla de cocción calienta el fogón. Tenga presente las siguientes instrucciones de seguridad para no quemarse con el aparato caliente: Precaución Peligro de sufrir quemaduras al entrar en contacto con a superficie caliente ► La superficie cerámica no debe tocarse mientras esté caliente (se muestra H en la pantalla) ► No coloque objetos sobre la superficie cerámica caliente.

44.2 Mandos e indicadores

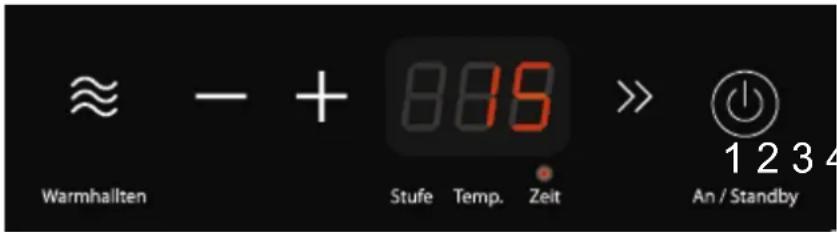

44.2.1 Panel de mando y pantalla de indicación

1 pulsación: nivel de potencia pulsar 2 veces: temperatura pulsar 3 veces: temporizador (modo de potencia) pulsar 4 veces: temporizador (modo temperatura)

3. Indicación del ajuste seleccionado (pantalla):

nivel de potencia, temperatura, temporizador

4. Selector (+/-), aumento/reducción del nivel de potencia, de la

temperatura o del temporizador

5. Tecla de función de mantenimiento caliente

1 2 3 4 5Estructura y funciones caso Master P1 124

44.2.2 Señales acústicas

El aparato emite, después del encendido y en caso de error, una señal acústica.

44.2.3 Protección contra el sobrecalentamiento

Este aparato está equipado con una protección de sobrecalentamiento. Cuando la temperatura del aparato supera el límite crítico establecido, el aparato corta la alimentación eléctrica por motivos de seguridad. Tras una fase de enfriado, el aparato puede apagarse y volver a encenderse. Nota ► No coloque recipientes vacíos sobre los fogones. Si se calienta una olla vacía o una sartén vacía, saltará la protección de sobrecalentamiento. Cuando se muestra “E05“ en la pantalla, significa que la protección de sobrecalentamiento está activada. Esto implica que la temperatura crítica ha superado los 170 ºC. En ese caso se apaga el aparato automáticamente para evitar daños. Recomendamos seleccionar la función "nivel“ para hervir agua o cocinar alimentos al vapor. Si desea cocinar comida ultracongelada o cocer algún alimento a alta temperatura., recomendamos ajustar la función “Temperatura", ya que mediante esta función es posible alcanzar temperaturas de hasta 240 ºC.

44.3 Placa de especificaciones

La placa de especificaciones con los datos de conexión y de potencia se encuentra en la parte trasera del aparato.Operación y funcionamiento caso Master P1 125 45 Operación y funcionamiento Este capítulo incluye algunos consejos importantes acerca de la operación y el funcionamiento del aparato. Observe dichos consejos para evitar peligros y daños. Advertencia ► No deje el aparato sin vigilancia durante el funcionamiento para poder reaccionar rápidamente ante los peligros.

45.1.1 Ventajas de la cocina de inducción

Cocinado económico gracias a la transmisión directa de energía hasta el recipiente. Aumenta la seguridad, ya que la energía sólo se transmite con el recipiente colocado. Transmisión de energía entre la zona de cocción por inducción y la base del recipiente con un elevado rendimiento. Calentamiento rápido. Bajo riesgo de quemaduras, ya que la superficie de cocción sólo se calienta a través de la base del recipiente. Los residuos de cocción no se solidifican. Regulación rápida y precisa de la alimentación de energía.

45.2 Instrucciones sobre la vajilla de cocción

El recipiente de cocción utilizado para la superficie de cocción por inducción debe ser de metal, presentar propiedades magnéticas y una base plana y con suficiente capacidad. Consejo para determinar la idoneidad del recipiente: Asegúrese de que el recipiente lleva una indicación de idoneidad para cocinar en cocina de inducción o lleve a cabo la siguiente prueba magnética: Pase un imán (p.ej. un imán adherente de una pizarra magnética) por la base de su recipiente de cocción. Si presenta una fuerte atracción, puede utilizar el recipiente de cocción sobre la cocina de inducción. La siguiente tabla sirve de referencia para elegir la vajilla de cocción correcta:Operación y funcionamiento caso Master P1 126 Vajilla de cocción correcta Vajilla de cocción incorrecta (indicación en pantalla: - - -) Vajilla de cocción con base ferromagnética (con contenido de hierro) Recipientes de cobre, aluminio, cristal refractario y otros recipientes no metálicos Recipiente de acero esmaltado con base resistente Recipiente de acero inoxidable sin núcleo de acero magnético Recipiente de hierro de fundición con base esmaltada Recipientes que no poseen base llana sobre el fogón Recipientes de acero multicapa inoxidable, acero inoxidable ferrítico o aluminio con base especial. Recipientes con diámetro de base inferior a 15 cm. y superior a 30 cm.

Nota ► Cuando se utilicen ollas de inducción, en algunos fabricantes pueden surgir ruidos debidos al diseño de este tipo de recipientes. Precaución Tenga presente también las siguientes instrucciones relativas al uso de una vajilla de cocción adecuada: ► Utilice sólo recipientes con base apta para cocinas de inducción. ► El peso máximo admisible de todos los con contenido no debe superar los 10 kg. ► Precaución durante el uso de ollas de cocinar a fuego lento de paredes huecas. Este tipo de ollas pueden hervir en vacío accidentalmente. Esto causaría daños en la olla y el fogón. ► Evite que la superficie de la vajilla de cocción arañe la superficie de cocción. (aunque la superficie de cerámica vidriada resulte arañada no impediría el buen funcionamiento del aparato).

45.3 Instrucciones de seguridad

AdvertenciaOperación y funcionamiento caso Master P1 127 ► No deje el aparato sin vigilancia durante el funcionamiento para poder reaccionar rápidamente ante los peligros. ► No toque la superficie caliente del campo cerámico. La placa de inducción no genera calor por sí misma durante el proceso de cocción, sino que la temperatura de la vajilla de cocción calienta el fogón. ► Mantenga el fogón y la base del recipiente siempre secos y limpios. Si entre la base del recipiente y el fogón cae líquido, puede evaporarse y el recipiente puede saltar hacia arriba debido a la presión generada. Peligro de sufrir lesiones. Nota ► Apague el aparato después del uso. Así evitará un consumo de energía innecesario y garantizará su seguridad.

45.4 Funcionamiento del aparato

El aparato se apaga mediante el interruptor principal ON/standby (1). Si se apaga el aparato (mediante ON/standby (1)), la pantalla muestra el calor residual de la superficie del fogón de inducción. Si la superficie se encuentra a menos de 50°C, la pantalla mostrará una "-L-" y si la superficie se encuentra a más de 50°C, la pantalla mostrará una "-H-". Nota ► Tenga en cuenta que el ventilador del aparato seguirá funcionando en inercia durante un tiempo después del apagado para disipar el calor acumulado en el interior del aparato. ► Si no utilizara el aparato durante bastante tiempo, desconéctelo de la toma de alimentación eléctrica para cortar el suministro eléctrico del mismo.

Conectar el enchufe a una toma eléctrica adecuada. La luz de control del botón ON/standby (1) se ilumina y la pantalla muestra la temperatura de la superficie del fogón de inducción. Si la superficie se encuentra a menos de 50°C, la pantalla mostrará una "-L-" y si la superficie se encuentra a másOperación y funcionamiento caso Master P1 128 de 50°C, la pantalla mostrará una "-H-". Se emite una señal acústica. El aparato volverá a encontrarse en modo stand-by. Coloque una vajilla de cocción adecuada con los alimentos que desea cocer o cocinar en su interior, en el centro del fogón (Ø 20 cm, 25-30 cm x 15-20cm). Si la pantalla muestra --- revise el recipiente (consulte el capítulo “vajilla de cocción correcta e incorrecta" o "Resolución de problemas/fallos"). El aparato se enciende mediante el interruptor principal ON/standby (1). Los mensajes “Nivel“ y “Mantenimiento caliente“ parpadean y se emite una señal acústica; el aparato se ajusta en modo standby.

45.4.3 Modo potencia

Para seleccionar el nivel de potencia, pulse la Tecla menú >> (2) 1 vez, hasta que se ilumine el indicador de función de nivel de potencia. Con el nivel de potencia preajustado “5“ se encenderá el aparato. Puede seleccionar los niveles de potencia del 1 al 10 pulsando las Teclas + ó – (4). Nota ► Recomendamos utilizar los niveles de potencia para cocinar al vapor, por ejemplo, agua o verduras.. Así queda descartada cualquier activación de la protección de sobrecalentamiento.

Para seleccionar el nivel de temperatura, pulse la tecla menú >> (2) 2 veces, hasta que se ilumine el indicador de función de temperatura. Con el nivel de temperatura preajustado “120“ se encenderá el aparato. Puede seleccionar los niveles de temperatura: 60, 80, 100, 120, 140, 160, 180, 200, 220 ó 240°C, pulsando las teclas + ó – (4). Nota ► Si desea cocinar comida ultracongelada o cocer algún alimento a alta temperatura., recomendamos ajustar la función “Temperatura", ya que mediante esta función es posible alcanzar temperaturas de hasta 240 ºC., sin que se active la protección de sobrecalentamiento.Operación y funcionamiento caso Master P1 129

Después de seleccionar la temperatura o el nivel de potencia, pulse la tecla de menú >> (2) 3 veces, hasta que se ilumine el indicador de funcionamiento Tiempo y Nivel. La pantalla indicará ahora el tiempo “0”. Mediante las teclas + ó – (4) se puede aumentar o reducir la duración en intervalos de 1 minuto hasta un máximo de 180 minutos. Se mantiene el nivel de potencia ajustado. Una vez transcurrido el tiempo ajustado se emite una señal acústica y el aparato o el fogón se ajusta en modo standby. O bien: Usted pulsa la tecla de menú >> (2) 4 veces, hasta que el indicador de funcionamiento Tiempo y Temperatura se iluminen. La pantalla indicará ahora el tiempo “0”. Mediante las teclas + ó – (4) se puede aumentar o reducir la duración en intervalos de 1 minuto hasta un máximo de 180 minutos. Se mantiene el nivel de temperatura ajustado. Una vez transcurrido el tiempo ajustado se emite una señal acústica y el aparato o el fogón se ajusta en modo standby. Nota ► Durante el funcionamiento del temporizador, es posible ajustar la duración cuando se desee mediante las teclas +/- (4). La función memoria permite que los ajustes de potencia y temperatura sigan siendo los mismos. ► Durante el proceso de cocción, es posible ajustar de nuevo la temperatura y el nivel de potencia según se desee. También es posible volver a ajustar el temporizador de vez en cuando.

Pulse la función de mantenimiento caliente (5) y la pantalla mostrará 120 y comenzará la cuenta atrás. Pulse el botón 5 otra vez para apagar la función. La función de mantenimiento caliente mantiene constante la temperatura de los alimentos a aprox. 75°C ► El fogón puede calentarse mucho después del uso. Peligro de quemaduras. Espere hasta que el aparato enfríe.Limpieza y conservación caso Master P1 130 46 Limpieza y conservación Este capítulo incluye algunos consejos importantes acerca de la limpieza y la conservación del aparato. Tenga presentes las instrucciones y daños por limpieza incorrecta del aparato y asegúrese de que el aparato funciona sin errores.

46.1 Instrucciones de seguridad

Precaución Tenga presentes las siguientes instrucciones de seguridad antes de comenzar a limpiar el aparato: ► La placa debe limpiarse periódicamente para eliminar los restos de alimentos cocinados. Una placa que no se mantenga limpia perjudicará la conservación del aparato y puede hacerlo peligrar , además de causar una acumulación de hongos y bacterias. ► Antes de limpiar el aparato debe apagarlo y desconectarlo de la toma de alimentación eléctrica. ► El espacio de cocción se calienta mucho después del uso. Peligro de quemaduras. Espere hasta que el aparato enfríe. ► Después del uso debe limpiar el espacio de cocción en cuanto se enfríe. Si espera demasiado, será más difícil llevar a cabo la limpieza e incluso, la hará imposible. Si se acumula demasiada suciedad el aparato podría sufrir daños. ► Si la humedad penetra en el aparato, sus componentes electrónicos pueden resultar dañados. Evite que caiga líquido en el interior del aparato, a través de las ranuras de ventilación. ► No utilice limpiadores agresivos ni disolventes. ► No elimine la suciedad incrustada mediante la fuerza, utilizando objetos duros.Operación y funcionamiento caso Master P1 131

Fogón de cerámica, carcasa y consola de mando Limpie el fogón cerámico, con un paño suave humedecido o utilizando una solución jabonosa suave, no agresiva. Si la suciedad está muy incrustada puede utilizar un poco de vinagre de vino blanco. Precaución ► No utilice limpiadores con disolventes como, p.ej. la gasolina, para no dañar los componentes de plástico.

47 Resolución de fallos Este capítulo incluye algunos consejos importantes acerca de la localización y resolución de fallos del aparato. Observe dichos consejos para evitar peligros y daños.

47.1 Instrucciones de seguridad

Precaución ► Las reparaciones de aparatos eléctricos y electrónicos solo deben realizarse por personal técnico autorizado e instruido por el fabricante. ► Una reparación indebida podría poner en grave peligro al usuario y causar daños en el aparato.Operación y funcionamiento caso Master P1 132

47.2 Indicaciones de avería

En caso de fallo, la pantalla presenta un código de error que describe la causa del fallo. La siguiente tabla proporciona ayuda durante la localización y reparación de pequeños fallos.

Fallo Posible causa Solución

Posición de espera ► Coloque una olla/sartén adecuada sobre el fogón de inducción (consulte el capítulo “Vajilla de cocción correcta e incorrecta“) E1/E2 Tensión anómala ► La tensión de alimentación no se encuentra dentro del rango especificado. Utilizar la toma de alimentación adecuada. E3/E4 Temperatura anómala ► Seleccione otra olla/revísela E5/E6 Protección frente al sobrecalentamiento de los niveles de potencia/circuito más abierto o más corto ► Espere hasta que el aparato haya enfriado Apague el aparato y vuelva a encenderlo para resolver el fallo. E7/E8 Protección de sobrecalentamiento de los niveles de temperatura/fallo del sensor de temperatura ► Espere hasta que el aparato haya enfriado Apague el aparato y vuelva a encenderlo para resolver el fallo. Precaución ► Si con los pasos que se indica más arriba no consigue solucionar el problema, diríjase al servicio de atención al cliente. La siguiente tabla proporciona ayuda durante la localización y reparación de pequeños fallos.Operación y funcionamiento caso Master P1 133 Fallo Posible causa Solución Pantalla en blanco El enchufe de alimentación está desconectado ► Conectar el enchufe de alimentación El fusible no está conectado ► Conectar el fusible Durante el funcionamiento se muestra con frecuencia el fallo E1 Recipiente de cocción demasiado pequeño ► Utilizar un recipiente de cocción mayor El recipiente de cocción no se apoya centrado sobre el fogón ► Coloque el recipiente de cocción correctamente El fallo E2/E6 se presenta de forma persistente Ranura de ventilación bloqueada ► No tapar la ranura de ventilación. El ventilador no funciona ► Enviar el aparato al servicio técnico Precaución ► Si con los pasos que se indica más arriba no consigue solucionar el problema, diríjase al servicio de atención al cliente. 48 Eliminación del aparato usado Los productos eléctricos y electrónicos usados contienen materiales reutilizables. No obstante, también contienen materiales nocivos, necesarios para su funcionamiento y seguridad. En la basura doméstica, o ante la manipulación indebida, puede ponerse en peligro la salud humana y el medio ambiente. Por tanto, no debe depositar su aparato usado en ningún caso junto con la basura doméstica Nota ► Utilice el puesto de recogida más cercano para devolver y reciclar los aparatos electrónicos usados. Infórmese, si fuera preciso, en su ayuntamiento, en el servicio de recogida de basura o en su distribuidor.Operación y funcionamiento caso Master P1 134 ► Guarde su aparato usado, protegido frente al acceso de los niños, para su eliminación

49 Garantía Otorgamos para este producto, 24 meses de garantía a contar desde la fecha de venta por defectos de fabricación o de material. En la garantía no se incluyen daños resultantes de la manipulación o el uso indebidos, ni aquellos daños que impidan el correcto funcionamiento o disminuyan el valor del aparato en lo más mínimo. Además, no nos hacemos responsables en cuanto a la garantía en relación a los componentes desgastados, daños de transporte, siempre que no seamos responsables, así como daños no atribuibles a las reparaciones realizadas por nosotros. Este aparato es apto para el uso doméstico y sus características de diseño y potencia así lo confirman. Cualquier uso industrial o comercial restringe el derecho a garantía en la medida en que el aparato haya sido sometido a esfuerzo equivalente al uso doméstico. El aparato no está previsto para el uso industrial. En caso de reclamaciones legítimas, enviaremos el aparato defectuoso, a nuestra discreción, a reparar o a sustituir por un aparato sin defecto. Los daños a la vista deben notificarse en un plazo de 14 días a partir de la fecha de suministro. Queda excluida cualquier otra reclamación de garantía. Para hacer valer una declaración de garantía, antes de devolver el aparato (siempre con presentación del recibo de compra), póngase en contacto con nosotros. Caso Germany Delegación España C/Valle de Tormes, 2 Of. 96 Ciudad Comercial Las Lomas E-28660 – Boadilla del Monte Madrid Tlf.: [phone] Fax: [phone]Operación y funcionamiento caso Master P1 135

50 Datos técnicos Aparato Placa de inducción ovalada Denominación Master P1 Modelo C24WA Nº de art. 2170 Conexión 220-240 V / 50 Hz Consumo de potencia 2200 - 2400 W Stand-By 1,5W Ruido ≤ 70 dB(A) Dimensiones exteriores (An/H/P) 400 x 70 x 330 mm Peso neto 3,2 kg
