VSX823K - Receptor de audio y vídeo PIONEER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor audio-vídeo surround
Marca	Pioneer
Modelo	VSX-823K
Canales	5.1 (ampliable a 7.1 con altavoces traseros)
Entradas HDMI	Varias (incluyendo BD, DVD, etc.)
Salida HDMI	1 (con ARC)
Sintonizador	AM/FM con memorización de emisoras
Conexión de red	Ethernet (LAN)
Radio por Internet	Sí (vía puerto de red)
Reproducción iPod/iPhone/iPad	Sí vía puerto USB (cable incluido)
Puerto USB	Sí (para reproducción de audio y iPod)
Calibración acústica	MCACC automático con micrófono incluido
Modos de escucha	Auto Surround, Direct, Standard, Advanced Surround, etc.
Control remoto	Incluido con pilas
Micrófono de calibración	Incluido
Impedancia de altavoces	6 Ω a 16 Ω
Bornes de altavoces	De tornillo (frontales) y de palanca (centro/surround)
Alimentación	230 V CA, 50/60 Hz (estimación)
Consumo	Aproximadamente 450 W (estimación)
Ventilación	Espacio libre: 40 cm arriba, 20 cm atrás y laterales
Accesorios incluidos	Control remoto, pilas, micrófono, guía de inicio rápido, folleto de seguridad, tarjeta de garantía
Seguridad	Desconectar antes de cualquier conexión; no obstruir las rejillas

Preguntas frecuentes - VSX823K PIONEER

¿Cómo configurar automáticamente el sonido surround?

Conecte el micrófono de configuración incluido, presione RECEIVER y luego HOME MENU, seleccione 'Auto MCACC' y siga las instrucciones en pantalla. Las mediciones duran de 3 a 12 minutos en un entorno silencioso.

¿Cómo conectar los altavoces?

Respete la polaridad (+/-) y los canales (L, R, C, SL, SR). Para los altavoces frontales, use los bornes de tornillo; para el centro y surround, los bornes de palanca. La impedancia debe estar entre 6 y 16 Ω.

¿Cómo escuchar la radio?

Presione TUNER, luego BAND para elegir FM o AM. Use TUNE ↑/↓ para buscar emisoras. Para memorizar una emisora, presione TOOLS, elija un número preestablecido con PRESET ←/→, luego ENTER.

¿Cómo conectar un iPod/iPhone?

Conecte su iPod mediante el cable USB incluido con el iPod. Presione iPod/USB, luego navegue por las categorías con ↑/↓, ENTER, e inicie la reproducción con ▶.

¿Cómo usar la radio por Internet?

Asegúrese de que el receptor esté conectado a Internet a través del puerto LAN. Presione NETWORK, seleccione la entrada NETRADIO, luego elija una emisora con ↑/↓ y ENTER.

¿Qué hacer si el sonido no funciona?

Verifique que el volumen no esté silenciado (MUTE), que la fuente correcta esté seleccionada, que los altavoces estén correctamente conectados y que la impedancia sea compatible. Asegúrese también de que el modo de escucha sea adecuado (AUTO SURROUND por ejemplo).

¿Cómo restablecer el receptor?

El restablecimiento no se describe en la guía rápida. Consulte el manual de instrucciones completo en el CD-ROM incluido o en el sitio web de Pioneer.

¿Puedo usar altavoces de 4 Ω?

No, la impedancia nominal de los altavoces debe estar entre 6 Ω y 16 Ω. El uso de altavoces de 4 Ω puede dañar el equipo.

¿Cómo conectar un televisor?

Conecte el televisor a la salida HDMI OUT del receptor. Si el televisor no soporta ARC, conecte también una salida de audio óptica del televisor a una entrada óptica del receptor para escuchar el sonido del TV.

¿Dónde encontrar el manual completo?

El manual completo en formato PDF está disponible en el sitio notice-facile.com o en el CD-ROM incluido. Siga las instrucciones de la guía rápida para acceder.

MANUAL DE USUARIO VSX823K PIONEER

Contenido de la caja

Remote Control Télécommande Mando a distancia

FM wire antenna Antenne filaire FM Antena de hilos de FM

AM loop antenna Antenne cadre AM Antena de cuadro de AM

CD-ROM (Operating instructions) CD-ROM (Mode d'emploi) CD-ROM (Manual de instrucciones)

Guía de inicio rápido

Conexión de los altavoces

El receptor puede funcionar con sólo dos altavoces estéreo (los altavoces frontales en el clagrama), pero se recomienda utilizar al menos tres altavoces, o una configuración completa para obtener el mejor sonido envolvante.

Para oblener el mejor son do envolverle posible, instale los allavoces como se indica a continuación. Sistema de sonido envolvente de 5.1 canales:

L - Delanlero izquierdo
C-Central
R - Delanlero derecho
SL - Envolvente zquierdo
SR – Envolvente derecho
SW - Subwoofer

- Además, también pueden conectarse los altavoces traseros de sonido envolvente, los altavoces delanteros con efectos de altura o el Altavoz B (VSX-1023 solamente).

Conexión de los cables de altavoces

Asegúrese de conectar el altavoz derecho al terminal derecho (R), y el altavoz izquieroc al terminal izquierdo (L). Asegúrese también de que los terminales positivo y negativo (+/-) del receptor coincidan con los terminales de los altavoces.

PRECAUCIÓN

• Antes de hacer o cambiar las conexiones, desconecte la alimentación y desenchufe el cable de alimentación de la loma de CA.
• Estos terminales de los altavoces llevan VOLTAJE VIVO PELIGROSO. Para evitar el riesgo de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

1 Trence los hilos expuestos del cable.
2 Afl oje el terminal e inserte el hilo expuesto.

3 Apriete el terminal.

Conecte los cables a los terminales del Altavoz B de VSX-1023 y a los terminales del altavoz central y de sonido envolvenie de VSX-523 tal como se indica a continuación:
1 Trence los hilos expuestos del cable.
2 Empuje para abrir las pestañas e introduzca los hilos expuestos del cable.
3 Suelte las pestañas.

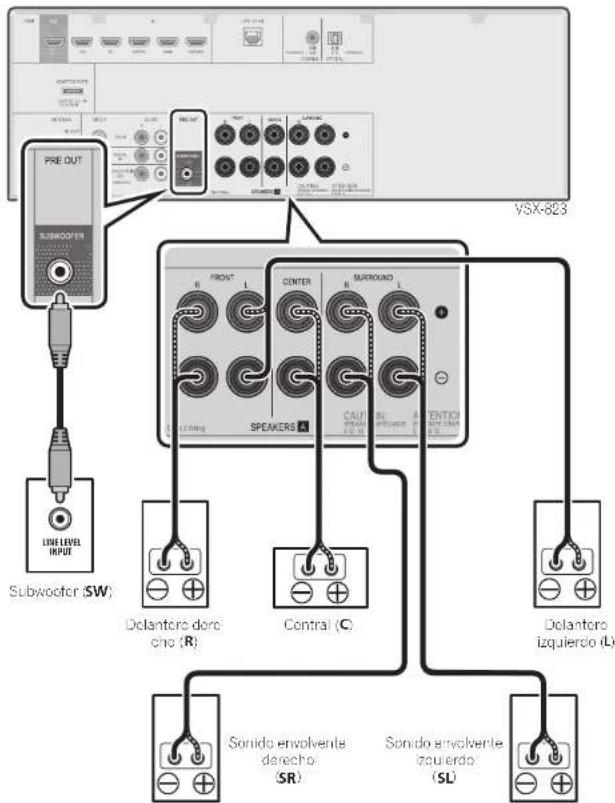

Después de instalar los altavoces, conéctelos tal como se indica a continuación.

El tipo de terminales de allavoz central y de sonido envolvente para VSX-523 os distinte de este diagrama.

Puede utilizar los altavoces con una impedancia nominal de entre 6 Ω y 16 Ω.

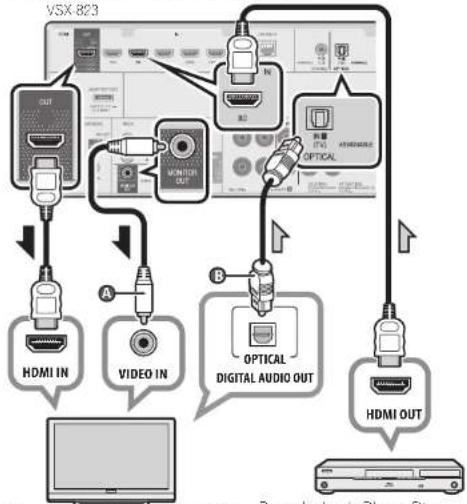

Conexión de componentes de reproducción y de un TV

Television compatible con HDMI/DVI
Reproductor de Blu-ray Disc compatible con HDMI/DVI etc.

• VSX-523 solamente: La conexión de cable de video compuesto (A) es necesaria para ver la pantalla OSD de la unidad en el televisor.
• VSX 1029/VSX 823 solamente: La pantalla OSD sólo se transmite desde el terminal HDMI OJT.
• Si el televisor no soporta la función HDMI Audio Return Channel (Canal de retorno de audio HDMI), se precisa una corexión de cable digital óptico (☐) para escuchar el sonido del televisor a través del reector.

- Si el televisor soporte la soporta la función HDMI Audio Return Channel (Canal de retorno de audio HDMI), el sentido del televisor llega al receptor a través del terminal HDMI, por lo que no hay necesidad de conectar un cable digital óptico (1). En este caso, ajuste ARC en el HDMI Setup (Configuración de HDMI) a ON - ② "El mano HDMI Setup" en la página 32 (VSK-525), "HDMI Setup" en la página 52 (VSK-1023/VSK-829)

- Para obtener instrucciones sobre las conex ones y configuración del televisor, consulte el manual de funcionamiento del mismo.

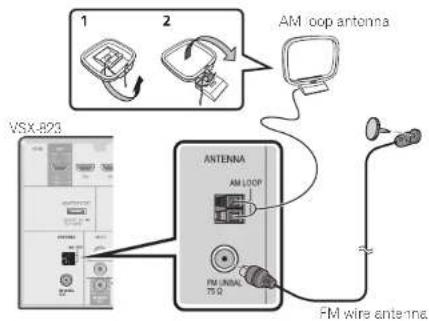

Conexión de antenas


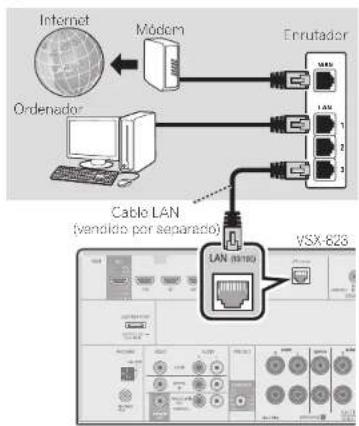

Conexión a la red mediante la interfaz LAN

VSX-1023/VSX-523 solamente

Nota

- Consulte las instrucciones operativas en el CD-ROM adjunto si desea conectar un televisor o componente de reproducción mediante un método distinto de la conexión HDMI.

- Consulle las instrucciones operativas en el CD-ROM adjunto respecto a las conexiones de otros dispositivos.

PRECAUCIÓN

- Sujete el cable de alimentación por la parte de enchufe. No desconecte la clavija tirando del cable: nunca toque el cable de alimentación con las manos mojadas, ya que esto puede causar cortocircuitos o descargas eléctricas. No coloque el equipo, un mueble ni ningún objeto encima del cable de alimentación. No dañe el cable de alimentación. No anude el cable ni lo ate a otros cables. Los cables de alimentación deben ser tendidos de manera tal que la probabilidad de que alguien los pise sea mínima. Un cable de alimentación dañado puede causar incerdios y descargas eléctricas. Revise el cable de alimentación cada cierto tiempo. Si encuentra que está dañado, pida un cable de recambio al representante autorizado de Pioneer más cercano.

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en lorno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 40 cm encima, 20 cm delrás, y 20 cm en cada lado).

ADVERTENCIA

Las ranuras y aberturas de la caja del aparato sirven para su ventilación para poder asegurar un funcionamiento fiable del aparato y para protegerio contra sobrecalentamiento. Para evitar el peligro de incendio, las aberturas nunca deberán lapse ni cubrirse con nada (como por ejemplo, periódicos, manteles, cortinas) ni ponerse en funcionamiento el aparato sobre una alfombra gruesas o una cama.

D3-4-2-1-7b ^+ A1 E5

STEP2 Initial Setup

Antes de comenzar

1 Ponga las pilas en el mando a distancia.

Las pilas suministradas con este equipo le permitirán comprobar las operaciones iniciales, pero no durarán mucho tiempo. Le recomendamos el empleo de pilas alcalinas porque tienen una vida útil de servicio más larga.

2 Encienda el receptor y el televisor.

3 Cambie la entrada de TV para que se conecte con el receptor.

• No use ni guarde pilas en lugares expuestos a la luz solar directa o en lugares con un calor excesivo, como el interior de un coche o cerca de un calefactor. Esto puede ocasionar fugas en las pilas, que se sobrecalienten, exploten o se incendien. También puede reducir su duración o rendimiento.
• Cuando introduzca las pilas, tenga cuidado de no dañar los muebles situados en los terminales (-) del compartimiento. Podría provocar que las baterías experimenten alguna fuga o que se calienten en exceso
• Al desechar pilas gastadas, deberá cumplir las regulaciones gubernamentales o las normas de las instituciones medioambientales públicas que se apliquen en su país/área.

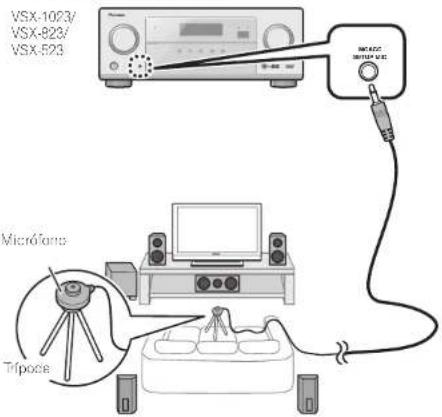

Confi guración automática para sonido envolvente (MCACC)

La configuración de calibración acústica automática multicanal (MCACC) utiliza el micróteno incluido de configuración para medir y analizar el lono de prueba emilido por los altavocas. Esta configuración permile una medición y ajuste automáticos de alta precisión, al aplicarla creará un entorno de escucha óptimo para el usuario.

Importante

• Realice la medición en un entorno silencioso.
- Si tiene un trípode, utilícelo para situar el micrófono de modo tal que quede a nivel del oído en la posición de audición normal. En caso contrario, sitúe el micrófono a nivel del oído utilizando una mesa o silla.
- Es posible que no consiga una medición precisa si hay obstáculos entre los altavoces y la posición de escucha (micrófono).
- Durante la medición, apártese de la posición de escucha y opere el dispositivo mediante el control remoto y desde el lado exterior de todos los altavoces.

1 Conecte el micrófono de confi guración incluido en el equipo.

2 Pulse RECEIVER en el mando a distancia y, a continuación, pulse el botón HOME MENU. Aparece Home Menu en su televisor.
3 Seleccione 'Auto MCACC' desde el Home Menu y luego pulse ENTER.

Se iniciará la medición automática.

VSX-823

- La medición precisa entre 3 y 12 minutos.

4 Siga las instrucciones que aparecen en pantalla.
- La configuración automática se ha completado cuando aparece la pantalla Home Menu.
5 Asegúrese de que el micrófono de confi guración esté desconectado.

Reproducción multicanal

VSX-523 VSX-1023 / VSX-823

RECEIVER		SOURCE/DBRDL	TX	RECEIVER		SOURCE/DBRDL	TX
RECEIVER	INPUT SELECT		INPUT	RECEIVER	INPUT SELECT		INPUT
BD DVD	CD			NETWORK PS6/USB	ADAPTER
TUNER	iPodUSB SAT/CBL	CH		BD DVD	DVR/DDR	CH
GAME TV	SIGNAL SEL			SAT/CBL	GAME
Aron250	SHEETVER	PHASE	VOL	CD	TV	TUNER	VOL

AUTO/DIRECT	STEREO	ALCO/STANDARD	AUTO SURR	AUTO/DIRECT	ALCO/STANDARD	AUTO SURR
AUDIO/PARAMETER		TOOLS/BOND	VOLUME VOLUME	AUDIO/PARAMETER		TOOLS/BOND
TOP/RISH/U		TUNE E		TOP/RISH/U	TUNE
BIT/EBIT	ENTER			WBS/CET		4.5 (34M)
HOLD/BOND/PREC CTRL	TUNE		SANDRETURN		TUNE	SANDRETURN
			WUTE			WUTE
	BASS		TIRE		BASS	TIRE

				EQ PHASE		SIGNAL SEL
1	2	3	DSP	1	2		DSP
	SB CH	CH SELECT		S REFREVER	SB CH	CH SELECT
4	5	6	CH	4	5	6	CH
ONIONIGHT SPEAKERS		LEV		ONIONIGHT SPEAKERS		LEV
7	8	9	CH	7	8	9	CH
		LEV	DIMMER	DIMMER		LEV	SHIFT
CLR +10	0	ENTER		CLR +10	0	ENTER
						Favorite

RECEIVER

RECEIVER

1 Active el componente de reproducción.

Por ejemplo, active el reproduclor de Blu-ray conectado al terminal HDMI BD IN.

2 Active la entrada del receptor.

Por ejemplo, pulse BD para seleccionar la entrada BD.

3 Pulse AUTO/DIRECT para seleccionar 'AUTO SURROUND'.

Pulse también ALC/STANDARD o ADV SURR para la reproducción multicanal. Seleccione su modo de escucha preferido.

4 Inicie la reproducción del componente de reproducción.

Por ejemplo, inicie la reproducción del reproductor de discos Blu-ray.

5 Use VOLUME +/- para ajustar el nivel del volumen.

Puede apagar el sonido pulsando el botón MUTE.

Nota

- Con objeto de escuchar el audio del componente fuente que está conectado a este receptor medianle un cable coaxial u óptico, elija la entrada C1 (coaxial) u O1 (óptica). (VSX 523: Pulse SIGNAL SEL. VSX 1093/VSX 823: Pulse RECEIVER y luego pulse SIGNAL SEL)

- La entrada del receptor cambiará según corresponda, de modo que podrá hacer funcionar otros componentes mediante el mando a distancia. Para operar el receptor, en primer lugar pulse RECEIVER en el mando a distancia, luego pulse el bolón pertinenle para la función deseada.

Escucha de la radio

1 Pulse TUNER para seleccionar el sintonizador.

Si es preciso, pulse BAND para cambiar la banda (FM o AM).

2 Pulse TUNE ↑/↓ para sintonizar una emisora.

• PulsFUNE↑/↓ durante aproximadamente un segundo. El receptor empezará a buscar la siguiente emisora.
• Si está escuchando una estación FM pero la recepción es débil, pulse BAND para seleccionar FM MONO y ajuste el modo de recepción del receptor a mono.

Presintonización de emisoras

Si escucha una emisora de radio en particular a menudo, puede ser conveniente almacenar la frecuencia de la emisora en el receptor para luego recuperarla fácilmente cada vez que desee escuchar dicha emisora.

1 Pulse TOOLS mientras recibe la señal de la emisora que desee guardar.

El número presintonizado está parpadeando.

2 Pulse PRESET←/→ para seleccionar la emisora presintonizada que desee y luego pulse ENTER.

El número presintonizado deja de parpadear y el receptor guarda la emisora.

Audición de emisoras preajustadas

Para poder utilizar esta función, primero deberá presintonizar algunas emisoras.

- Pulse PRESET←/→ para seleccionar la emisora presintonizada que desee.

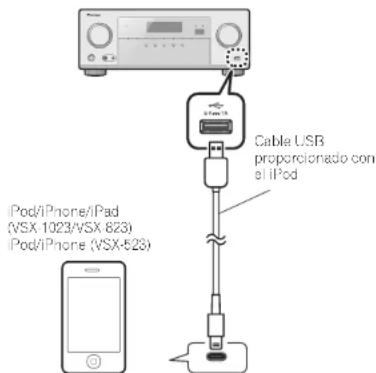

Reproducción de un iPod

- Es necesario esperar aproximadamente un minuto desde que se conecta la alimentación hasta que finaliza el inicio.

1 Conecte el iPod.

2 Pulse iPod/USB para seleccionar la entrada iPod/USB.

Cuando aparecen en pantalla los nombres de carpetas y archivos, está preparado para reproducir música desde el iPod.

3 Utilice ↑/↓/ para seleccionar una categoría y, a continuación, pulse ENTER para navegar en esa categoría.

- Para volver al nivel anterior en cualquier momento, pulse RETURN.

4 Utilice ↑/↓/ para examinar la categoría seleccionada (p. ej., álbumes).

- Utilice ←/→/ para pasar a los niveles anleriores/siguientes.

5 Siga buscando hasta que encuentre lo que quiere reproducir. A continuación, pulse ▶ para iniciar la reproducción.

Recepción de emisoras de radio de Internet

VSX-1023/VSX-823 solamente

- Es necesario esperar aproximadamente un minuto desde que se conecta la alimentación hasta que finaliza el inicio.

Importante

• Cuando utilice una conexión de Internet de banda ancha, es necesario un contrate con un proveedor de servicios de Internet. Para conocer más detalles, póngase en contacto con su proveedor de servicios de Internet más cercano.
• Para escuchar emisoras de radio de Internet tendrá que tener acceso a Internet de banda ancha de alta velocidad. Con un modem de 56 K o ISDN tal vez no pueda disfrutar de todos los beneficios de la radio de Internet.
• Acceso a los contenidos proporcionados por terceros requiere una conexión de Internet de alta velocidad y también puede ser requerido una cuenta registrada y una suscripción de pago. Los servicios de contenidos ofrecidos por terceros podrían modificarse, suspenderse o interrumpirse en cualquier momento y sin previo aviso. Pioneer se exime de cualquier responsabilidad en relación con tales acontecimientos. Pioneer no representa o garantiza que este servicio de contenidos se siga suministrando o este disponible por un determinado periodo de llicpo, y toda garanlia expresa o implicita, sera rechazada.

1 Pulse NETWORK varias veces para seleccionar la entrada NETRADIO.

Este receptor puede tardar varios segundos en tener acceso a la red.

2 Utilice ↑/↓/ para seleccionar la emisora de radio por Internet que desee escuchar y luego pulse ENTER.

Para disfrutar al máximo las muchas funciones de la unidad

Introduzca el CD-ROM en su ordenador y descargue el manual en PDF de la pantalla de menú para leerlo.

Funciones

■ Reproducción de un aparato USB
→① página 24 (VSX-523), página 28 (VSX-1023/VSX-823)
■ ADAPTADOR Bluetooth para el disfrute inalámbrico de la música
→① página 31 (VSX-1023/VSX-823 solamente)
■ Reproducción con funciones MULTIMEDIA
→⑧ página 39 (VSX-1023/VSX-823 solamente)
■ Ajuste de las opciones de Audio
→® página 28 (VSX-523), página 37 (VSX-1023/VSX-823)
■ Uso de Home Menu
→④ página 30 (VSX-523), página 49 (VSX-1023/VSX-823)

Detección y solución de problemas

→⑧ página 34 (VSX-523), página 62 (VSX-1023/VSX-823)
