MANUAL DE USUARIO IX500.2 KICKER
Amplificador del la Serie IX.2
Deutsche Version
*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement
IX500.2
Respuesta de Frequencias ± 1dB 20Hz-20kHz
Relación de senal a ruido >95dB, ponderado en A, ref: potencia nominal
Sensibilidad de entrada Bajo Nivel: 125mV-5V
Alto Nivel: 250mV-10V
Crossover electrónico a selección HI/LO/OFF, variable de 50-200Hz, 12dB/octava
Refuerzo de Bajos Variable 0-18dB @ 40Hz
Efi ciencia Maxima (2Ω) >80%
Note: Para Obtener el mejor rendimiento de susutures amplificadores KICKER,le recomendamos que use accesos y cableado KICKER autenticos.
INSTALLACION

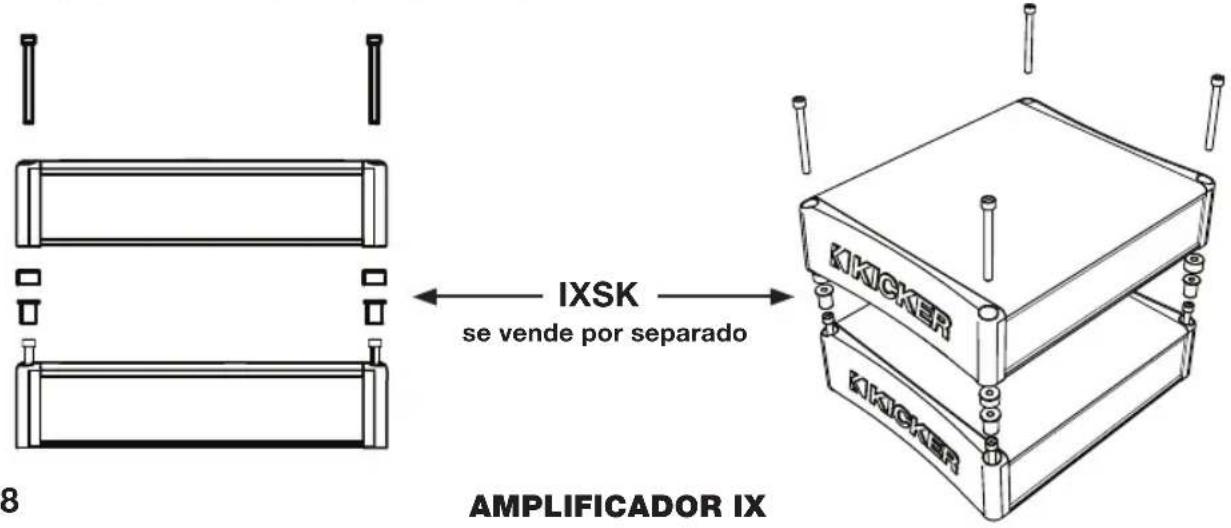

Montaje: Escoja un lugar estructurallymente sáolid para montar el amplificador KICKER. Asegúrese de que no haya nada por detrás de donde van a entrada los tomillos. Escoja un lugar en que queden por lo menos 4 plug. (10 cm) de espacio abierto de ventilación alrededor del amplifi cador. Si es posible, monte el amplifi cador en el compartmentimiento de pasajeros, con ambiente acondicionado. Haga cuatro agujeros con una broca de 7/64 de plug. (3 mm) y monte el amplifi cador con los tomillos N° 8 que se suministran. Utilice el IXSM o IXSK soporte de montaje (se vende por分开ado) a la pila IX amplifi cadores de differentes tamanos.

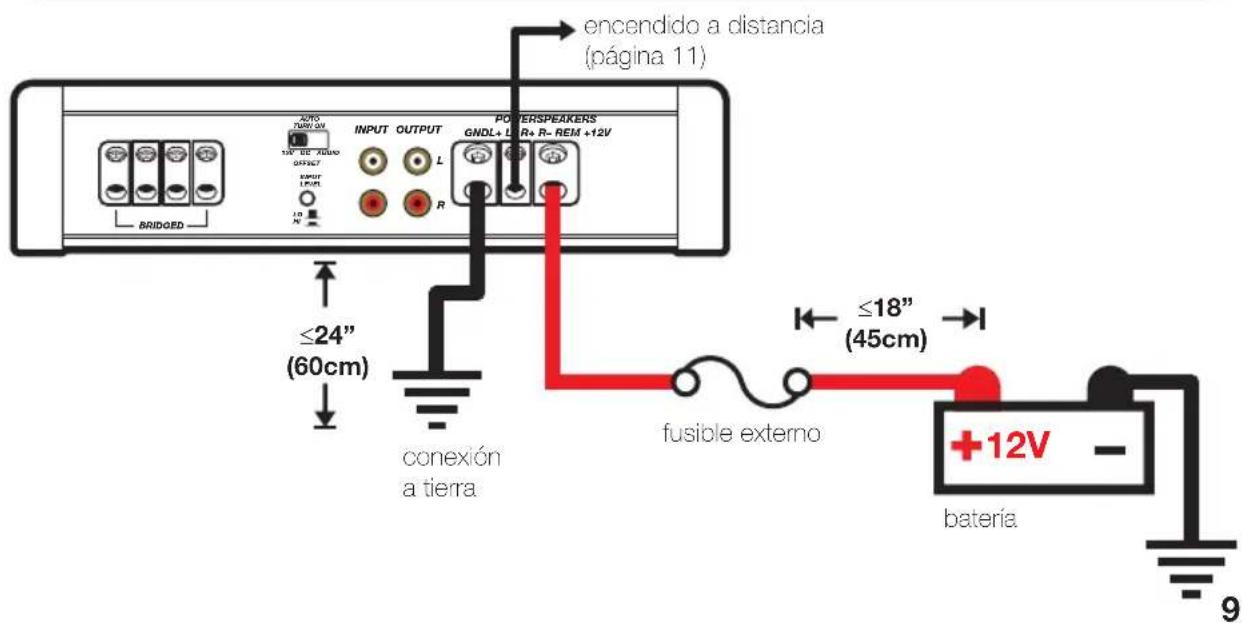

Cabledo: Desconecte la bateria del vehiculo para evitar cortocircuitos. Luego, conecte un cable de conexion a tierra al amplif cador. El cable de conexion a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir connectado a un punto solido del chasis del vehiculo en que no haya ni pintura ni corrosion. Internacional se recomienda instalar un cable de conexion a tierra adiconal, de esteismo calibre (o de mayor calibre), entre la terminal negativa de la bateria y el chasis del auto.

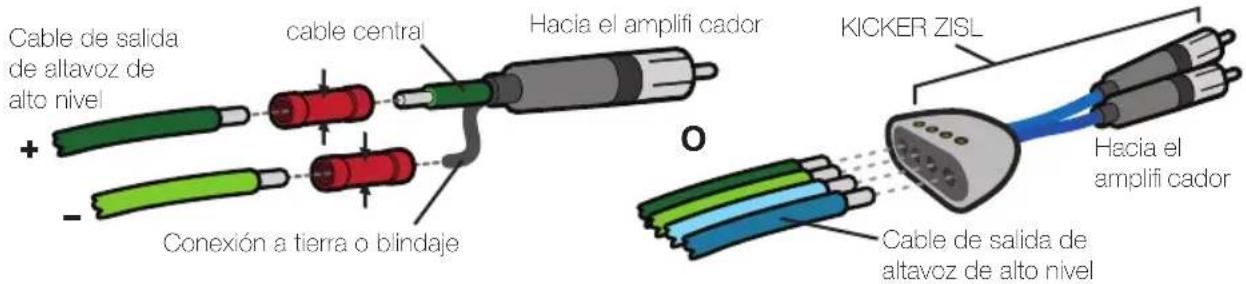

El amplifi cador IXiene entradas RCA diferenciales de doble sensibilidad de entrada que reciben senales de alto nivel o bajo nivel de la unidad fuente del systema estereofonico del automovil. La senal se puebelear al amplifi cador desde las salidas de altavoz de alto nivel de la unidad fuente.Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posicjion de alto (H).Engarce y suelde conectores RCA al extremo del cable de altavoz procedente de las salidas de altavoz de alto nivel de la unidad fuente y conectelo a las entradas RCA del panel de extremo del amplificador o simplificar la instalacion mediate un ZISL KICKER como se muestra a continuacion. Como alternativa,可以选择 conectar produccion de su unidad fuente a las entradas RCA del amplifi cador IX RCA.Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posicjion de bajo (LO).Cualquiera de los métodos de entrada permite establecer una senal de salute de bajo nivel en la salute RCA, lo qual, en efecto,PGA a otro amplifi cador o componente.Mantenga el cable de serial de audio alejado de los ameses de cableado de fabrica y other cables de alimentacion. Si es necesario cruzar este cableado, crucelo en un angulo de 90^
Instale un fusible a menos de 18 plg. (45 cm) de la bateria y en linea con el cable de alimentacion conectado al amplifi cador. Instalar un fusible segundo bajo del 18" (45cm) del amplifi cador. Si alguna vez necesita desmontar el amplifi cador, el cable de connexion a Tierra debe ser el ultimo que se desconecte del amplifi cador. Exactamente lo contrario de lo que se hace cuando se instala.
Modelo Fusible
Externo
(no incluido)
Cable de Alimentacion y
Conexión a Tierra
Kit de cableado
KICKER
IX500.2 1 x 60A Calibre 4 PK4, CK4, ZCK4

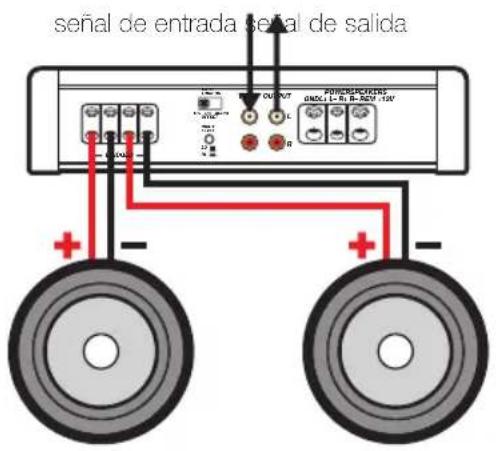

FUNCIONAMIENTO ESTEREOFONICO impedancia minima de 2 ohmios por canal

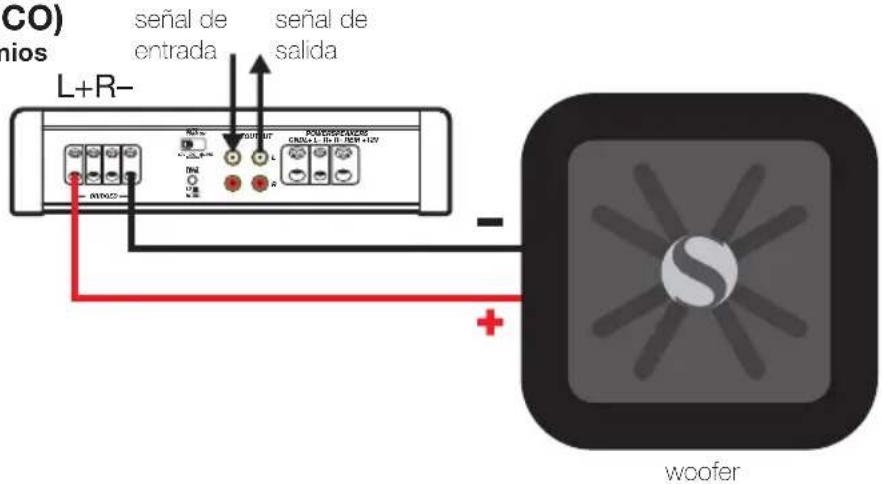

impedancia minima de 4 ohmios en puente

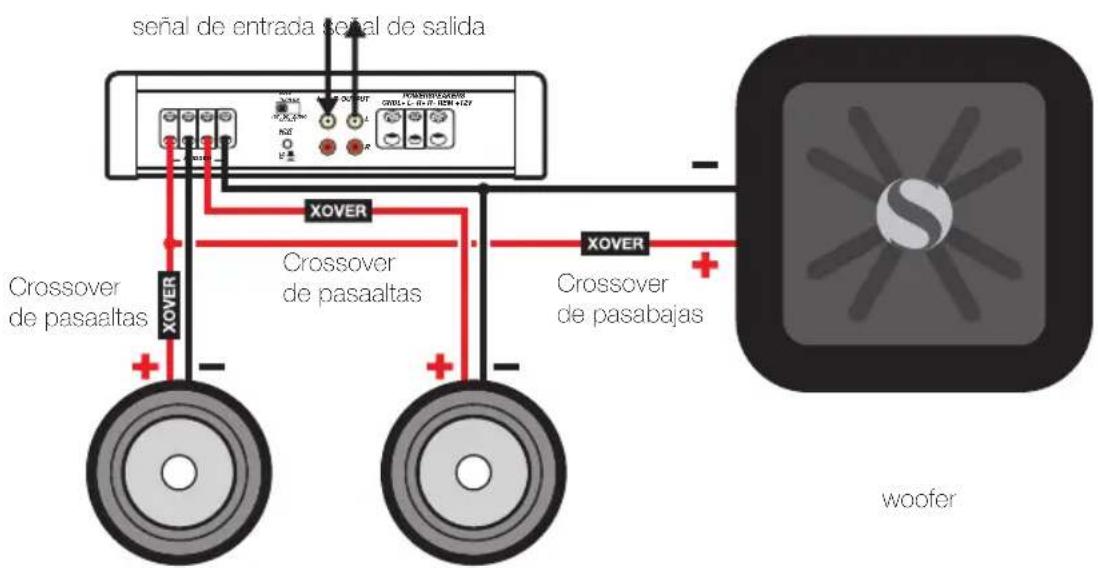

FUNCIONAMIENTO SIMULTANEO EN ESTEREOFONICO Y MONOFONICO impedancia minima de 4 ohmios en monofonico y 2 ohmios por canal en estereofonico simultaneamente
10
AMPLIFICADOR IX
FUNCTIONAMIENTO

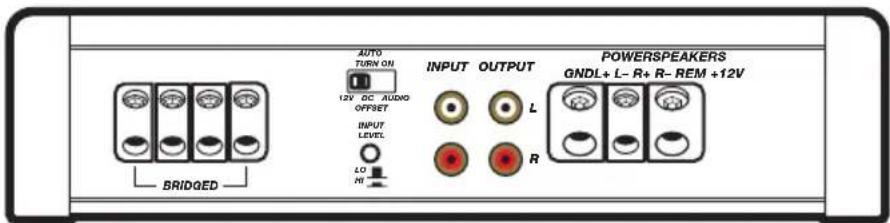

Selección de Encendido Automático: La série IX ofrece tres modalidades de encendido automatico que se pueda selectionar en el panel de extremo; +12V , compensacion de CC y audio. Las modalidades de audio o compensacion de CC dan +12V a la terminal REM para encender others amplifi cadores.
- Encendido a Distancia: Ponga el selector en +12V para usar el conductor de encendido a distancia de la unidad fuente. Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentacion positiva y negativa del amplifi cador. Este es el método de encendido automatico preferido.
- Encendido por Compensacion de CC: Si el encendido a distancia no es posible, lasumae opticon preferible es DC Offset. En la modalidad de compensacion de CC, el amplifi cador detecta una subida de 6V de las salidas de altevoz de alto nivel cuando la unidad fuente se ha encedido.
- Encendido por Detecion de Senal: La modalidad de es la option fi nal de encendido automatico. Este es un metodo de encendido en que el amplif cador detecta la senal de audio procedente de la unidad fuente y se enciende automatically. Este metodo de encendido no funciona correctamente si el control de amplifiacion de entrada no se ha jado correctamente.
Nivel de Entrada: Las entradas RCA de los amplificadores IX de KICKER acceptan senales de bajo nivel o alto nivel precedentes de la unidad fuente. Si la una calidad disponible de la unidad fuente es una seals de alto nivel, oprima y deje adentro el selector de nivel de entrada del amplifi cador. En la seccion de cableado de este manual hay mas instrucciones.

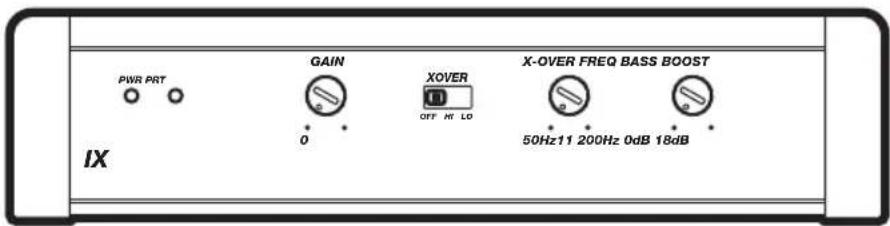

Control de Amplificacion de Entrada: El control de amplification de entrada no es un control de volumen. El control de amplifiacion de entrada hace que la calidad de la fuente corresponda al nivel de entrada del amplifcador. Suba el volumen de la unidad fuente a 34 (si la unidad llea a 30, subale el volumen a 25). A continuacion, suba lentamente la amplification (girando el control en el sentido de las manecillas del reo) hasta que pueda oir distorsion, bajo una poquito.
Selector de Crossover: Fije el crossover interno en posicion de desactivado (OFF), alto (HI) o bajo (LO) con el selector de crossover (XOVER) colocado en el panel de extremo del amplifi cador. Cuando el selector se pone en posicion de desactivado (OFF), todo el ancho de banda de la SERIAL SE AMPLIFI CA. Fije el selector en la posicion de alto (HI) si desea que el crossover interno del amplifi cador sirva como fi Itro de pasaaltas. Fije el selector en la posicion de bajo (LO) si desea que el crossover interno del amplifi cador sirva como fi Itro de pasabajas. jNunca cambie la posicion del selector OFF/HI/LO del crossover con el systeme de sonido encendido!
Control de Crossover: El crossover variable ubicado en la parte de arriba del amplificador le permite ajustar la frequencia de crossover de 50 a 200Hz. La confi guración de este control es subjativa; 80Hz es un buen punto de partida.
Refuerzo de Bajos: El control variable de refuerzo de bajos colocado en el panel de extremo del amplificador ha sido Diseño para dar una mayor calidad de bajos, de 0 a 18 dB a 40Hz. La confi guración de este control es subjética. Si usted lo sube,Debe volver a ajustar el control de amplifiación para evaporar la limitación de la senal del amplifiador.
RESOLUCION DE PROBLEMAS
Si su amplifi cador parece no estar functioningo, revise lo obvio primero: fusibles quemados, conexiones malas o Incorrectas, posicjion incorrecta de los selectores de crossover y amplifiacion, etc. Hay una insignia azul iluminada en la parte de ariba del amplifi cador de la series IX de KICKER para indicar su estado de alimentacion, ademas del indicator luminoso LED de proteccion ubicado en el panel de extremo. Cuando la insignia azul está encendida, el amplifi cador está encendido y functioningo correctamente.
La luz de insignia AZUL está apagada y no hay salute? Con un voltimetro/ohmimetro (VOM), verifique lo suiviente: Hay +12V en la terminal de alimentacion (debe leerse entre +12V y +16V). Hay +12V en la terminal de encendido a distancia (debe leerse entre +12V y +16V). No hay conexiones invertidas de alimentacion o connexion a Tierra. La terminal de connexion a Tierra tiene la conductividad adecuada. No hay fusibles quemados.
La luz de insignia AZUL está encendida y no hay calidad? Verifi que lo seguido: ① Las conexiones RCA está bien. ② Las salidas de altavasces están bien(puedo) han sido puestos a prueba con un altavoz en buena conditiones. ③ Se ha carrado la unidad fuente por una unidad fuente en buena conditiones. ④ Con un medidor VOM confi gurado para medir voltaje de "CA",se ha bucrado una senal en el cable RCA que alimenta el amplífador. ⑤ Asegúrese de que la polaridad de la calidad es correcta si se utilizes una confi guración de puente.
El indicator luminoso LED de "protection" destella con la música fuerte? El indicator luminoso LED rojo indica que hay bajo voltaje de bateria. Revise todas las conexiones del sistemas de energia electrica del vehiculo. Puede sernecessaryo携带 o carrar la bateria del vehiculo o携带 el alternador del vehiculo.
El indicator luminoso LED de "protection" está encendido y no hay calidad? El amplícodor está muy caliente = Se ha activado el circuito de protección tírmica. Con un medidor VOM, compruebe que las terminales de alavoz tengan la impedancia correcta (vea en este manual los diagramas que contienen datos de impedancia minima recomendada y sugerencias de cableado de various altavoces). Asegürese también de que haya un fl ujo de aire adecuado alrededor del amplícador El amplícador se apaga solo cuando elvehicle está en marcha = Se ha activado el circuito de protección contra sobrevoltej. El voltaje al amplícador no está bajo el intervalo de functionamento de 10V a 16V. Haga inspeccionar el systemélectrico y de carga electrica del automóvil. El amplícadorsolefunciona a bajo volumen = Se ha activado el circuito de protección contra cortocircuitos. Asegürese de que los cables de los altavoces no estén en cortocircuito entre si o con el chasis del vehiculo. Veay hay altavoces dañados o funcionando a menos de la impedancia minima recomendada.
No hay calidad de uno de los canales? ① Revise el control de balance de la unidad fuente. ② Revise las conexiones RCA (o de entrada de altovoz) y de calidad de altovoz del canal. ③ Cambie el cable RCA (o el cable de entrada de altovoz) de la izquierda a la derecha. Si la falla cambia de lado, hay un problema de cable RCA (o de cable de entrada de altovoz) o de unidad fuente. ④ Cambie el cable de calidad de altovoz de la izquierda a la derecha. Si la falla cambia de lado, hay un problema de cable de altovoz, de red de crossover pasivo y/o de altovoz.
?Hay ruido sibilante de alternador asociado a las RPM del motor? 1Vea si hay algo n cable RCA (o de entrada de altevoz) dañado. 2 Revise el encaminamento del cable RCA (o de entrada de altevoz). 3Vea si la unidad fuente Tiene connexión a tierra apropriada. 4 Revise las configuraciones de amplifiación y bajelas si está muy alta.
?Hay mala imagen estereofonica o bajo respuesta de bajos? Revise la fase delsystema girando el control de balance de izquierda a derecha. Si hay mas calidad de bajos cuando seoca uno de los dos lados, revise el cableado de altavoz, las redes de crossovers pasivos y las terminales de altavoz para asegurarde que tengan las conexiones positivas y negativas correctas. Invierta la conexion de uno de los altavoces de positiva a negativa en los canales estereofonicos y/o de subwoofer; si los bajos mejoran, el altavoz esta comaera fuera de fase.
?Hay ruido de conexion a tierra? Los amplificadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principales peuvent necessitar mas conexion a tierra para evaporar que entre ruido a la seals de audio. En la mayor de los caseos, este problema con la unidad principal se resuelve instalando un cable de conexion a tierra desde las salidas RCA de la unidad principal al chasis.
Note important: Los altavoces modernos de alto rendimiento tienen menos resistencia a la CC que los de antes. Los altavoces de componente o coaxiales de KICKERienen un valor nominal de 4Ω (algunas resistencias de CC peuventninger a 3Ω) y funcional conequalier unidad fuente o amplificador diseado paraFuncionar con 4Ω de carga. Si desea aplicar dos altavoces de componente o coaxiales de KICKER en un solo canal de su amplifi cador, conectellos en series. Este mejora la calidad del sonido, reduce la distorsion amonica total y disminuye la carga ternaica en la unidad fuente o amplifi cador. Este peutecrir que el amplifi cador se apague a causa del circuito de proteccion contra exceso de coriente.
PRECAUCION: Cuando haga arrancar el vehiculo con cables de arranque connectados a una bateria externa, asegurese de que las conexiones de los cables de arranque sean correctas. Conectar los cables de arranque de forma incorrecta可以使 quemar los fusibles del amplifi cador y causar fallas en otheros sistemas del vehiculo.
Si tiene más preguntas sobre la instalación de su nuevo producto KICKER, vaya al distribuidor autorizzato de KICKER donde lo compró. Si necesita más consejos sobre la instalación, hagablick en la lengüeta SUPPORT (apoyo) de la网页 Web de KICKER, www.kicker.com. Escoja la lengüeta TECHNICAL SUPPORT (apoyo技术和cnico), escoja el tema que le interese y bajo descargue o vea la informacion correspondiente. Envie un "... ), 624-8583 si Tiene preguntas especifi cas o a las cuales no haya entraindo responsa.
IX500.2 150 x 2 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006 (W) Relacion de Senal a Ruido -85dB CEA-2006 (ref: 1W, ponderado en A)
Comuniquee con su concessionario o distribuidor KICKER internacionai para obtenier infor acion sobre procedimentos especificos relacionados con las normas de garantia de su pafi.
ADVERTENCIA: Los excitadores KICKER son capaces de produir niveles de sodido que pueda darar permanentemente el oido. Subir el volumen del systema hasta un nivel que produca distorsion es mas dañino para el oido que escuchar un sistema sin distorsión al本身就是 volumen. El dolor es siempre una indicación de que el sodido es muy fuerte y que pueda darar permanmente el oido. Sea proccado cuando controlle el volumen.
La frase "combustible para vivir la vida Livin' LoudTM a todo volumen" se refiere al entusiasmo por la vida que lamarca KICKER de estereos do automovil representa y a la recomendacion a nuestros clients de que vivan lo mayor possible ("a todo volumen") en todo sentido. La linea de atavoces y amplificadores KICKER es la mayor del mercado de audio de automoviles y por lo tanto representa el "combustible" para vivir a todo volumen en el areal de estereos de automovil" de la vida de nuestros clients. Recomendamos a todos nuestros clientes que obedezan todas las reglas y reglamentos locales sobre ruido en cuando a los niveles legales y apropiados de audicion fuera del vehiculo.
