MANUAL DE USUARIO IX500.4 KICKER
Amplificador del la Serie IX.4
Deutsche Version
*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement
IX500.4
Respuesta de Frequencias ± 1dB 20Hz-20kHz
Relación de senal a ruido 98dB, ponderado en A, ref: potencia nominal
Sensibilidad de entrada Bajo Nivel: 125mV-5V
Alto Nivel: 250mV-10V
Crossover electrónico a selección HI/LO/OFF, Pasabajas variable de 50-200Hz, 12dB/octava
Refuerzo de Bajos Variable 0-18dB @ 40Hz
Eciencia Maxima (20)
80%
Note: Para Obtener el mejor rendimiento de susutures amplificadores KICKER,le recomendamos que use accesos y cableado KICKER autenticos.
INSTALLACION

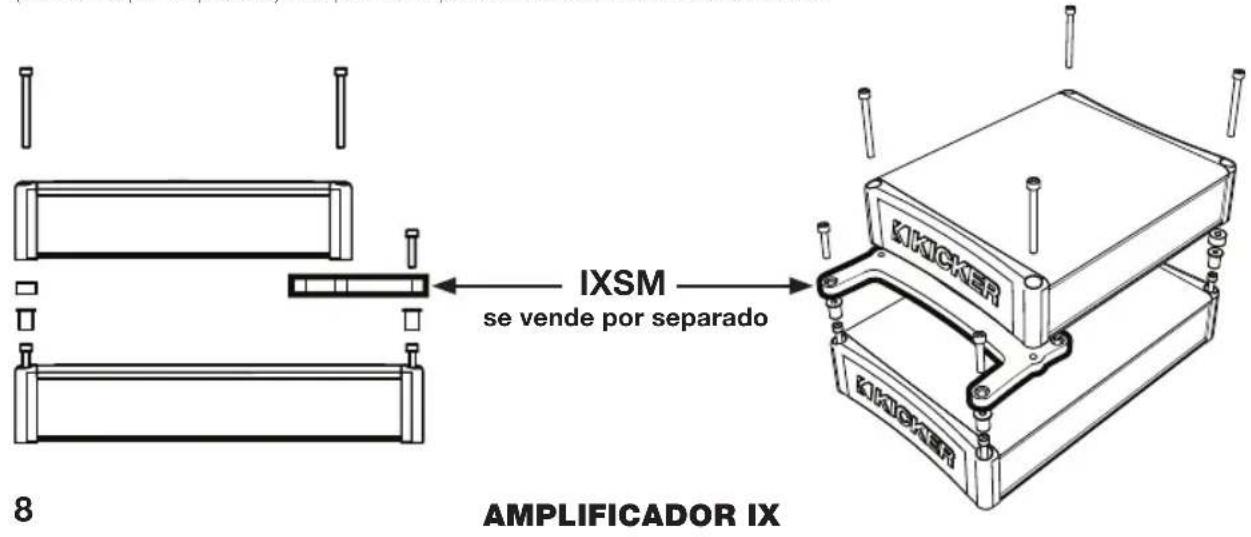

Montaje: Escoja un lugar estructurally sido para montar el amplificador KICKER. Aseguese de que no haya nada por detradas de donde van a entrar los tornillos. Escoja un lugar en que queden por lo menos 4 plg. (10 cm) de espace abierto de ventilacion alrededor del amplifi cador. Si es posible, monte el amplifi cador en el compartmentio de pasajeros, con ambiente acondicionado. Haga quatre agujeros con una broca de 7/64 de plg. (3 mm) y monte el amplifi cador con los tornillos N° 8 que se suministran. Utilice el IXSM soporte de montaje (se vendde por分开ado) a la pila IX amplifi caores de differentes tamaños.

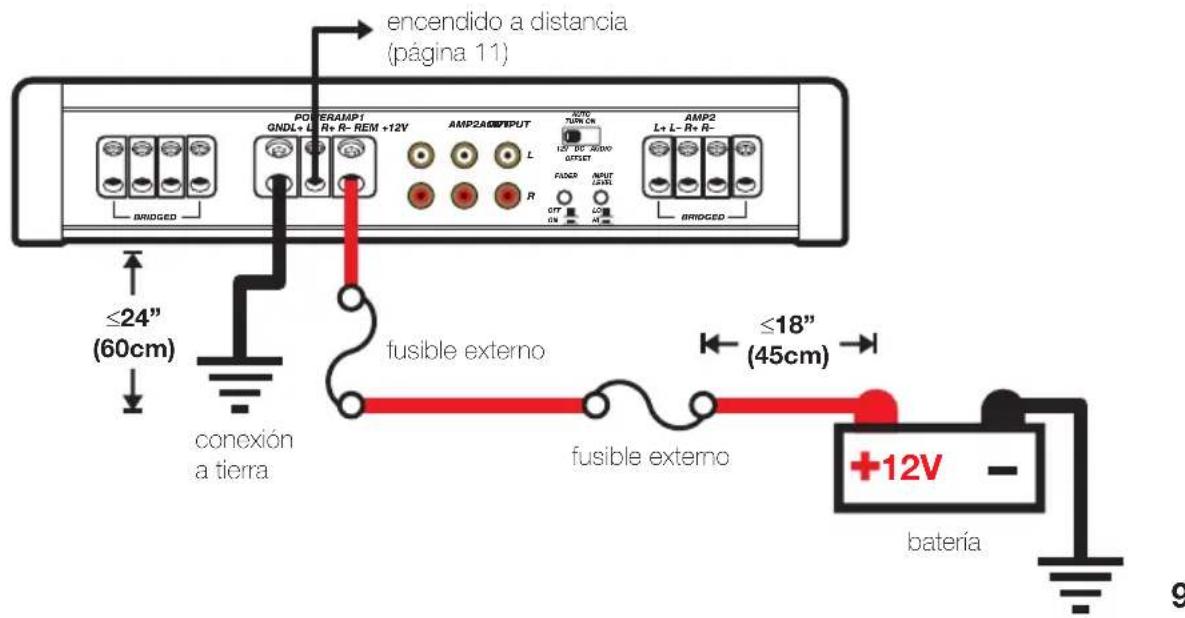

Cabledo: Desconecte la bateria del vehiculo para evitar cortocircuitos. Luego, conecte un cable de conexion a tierra al amplifi cador. El cable de conexion a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir connectado a un punto solido del chasis del vehiculo en que no haya ni pintura ni corrosion. Internacional se recomienda instalar un cable de conexion a tierra adiconal, de este mesmo calibre (o de mayor calibre), entre la terminal negativa de la bateria y el chasis del auto.

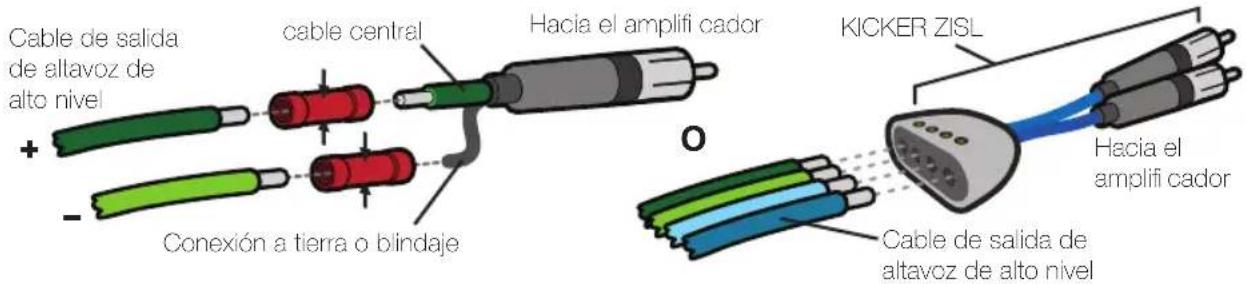

El amplifi cador IXiene entradas RCA diferenciales de doble sensibilidad de entrada que reciben senales de alto nivel o bajo nivel de la unidad fuente del systema estereofonico del automovil. Idealmente, cuando se conecta la unidad fuente al amplifi cador, el selector de nivel de entrada del amplifi cador IX debe estar en la posicion de bajo (LO) y una seals de bajo nivel de beir de la saliva RCA estereofonica de la unidad fuente a la entrada RCA estereofonica del panel de extremo del amplifi cador por un cable de interconexion RCA. Si no hay calidad RCA estereofonica de bajo nivel en la unidad fuente, la seals se possible llvar al amplifi cador desde las salidas de alto voz de alto nivel de la unidad fuente. Fje el selector de nivel de entrada del panel de extremo del amplifi cador en la posicin de alto (H). Engarcy y suele de connectores RCA al extremo del cable de altovz procedente de las salidas de alto vaz de alto nivel de la unidad fuente y conectelo a las entradas RCA del panel de extremo del amplificador o simplificar la instalacion mediate un ZISL KICKER como se muestra a continuacion. Qualquera de los métodos de entrada permite establisharuna senalde salute de bajo nivel en la salute RCA, lo qual, en efecto,PGA a otro amplifi cador o componente.Mantenga el cable de senalde audio alejado de los ameses de cabledo fabricia y otherc cables de alimentacion. Si es necessario cruzar este cableado, crucelo en un angulo de 90^
Instale un fusible a menos de 18 plg. (45 cm) de la bateria y en linea con el cable de alimentacion conectado al amplifi cador. Instalar un fusible segundo bajo del 18" (45cm) del amplifi cador. Si una vez necesita desmontar el amplifi cador, el cable de connexion a Tierra debe ser elultimate que se desconnecte del amplifi cador. Exactamente lo contrario de lo que se hace cuando se instala.
Modelo Fusible Exerno (no incluso)
Cable de Alimentacion y Conexion a Tierra
Kit de cableado KICKER
IX500.4 2 x 50A Calibre 4 PK4, CK4, ZCK4

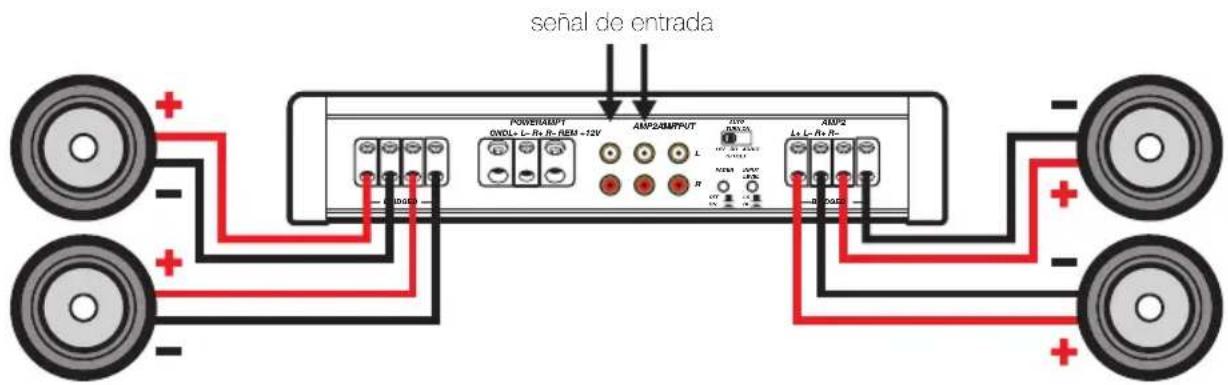

impedancia minima de 2 ohmios por canal

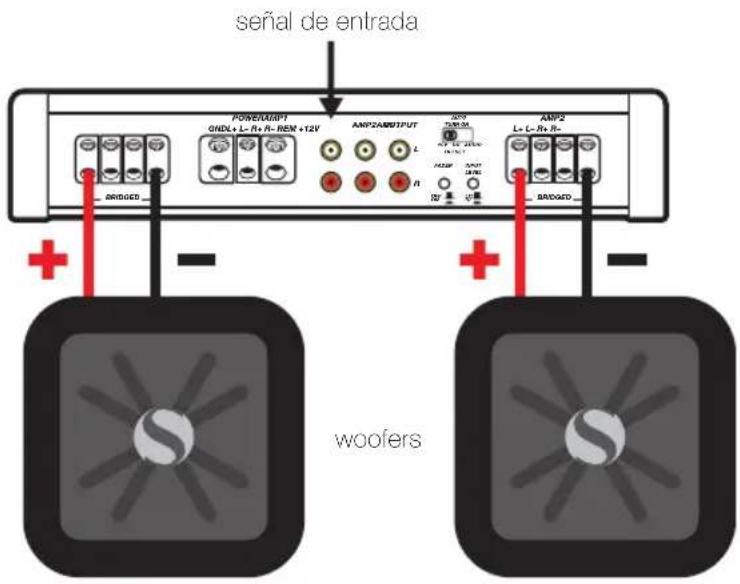

impedancia minima de 4 ohmios en puente

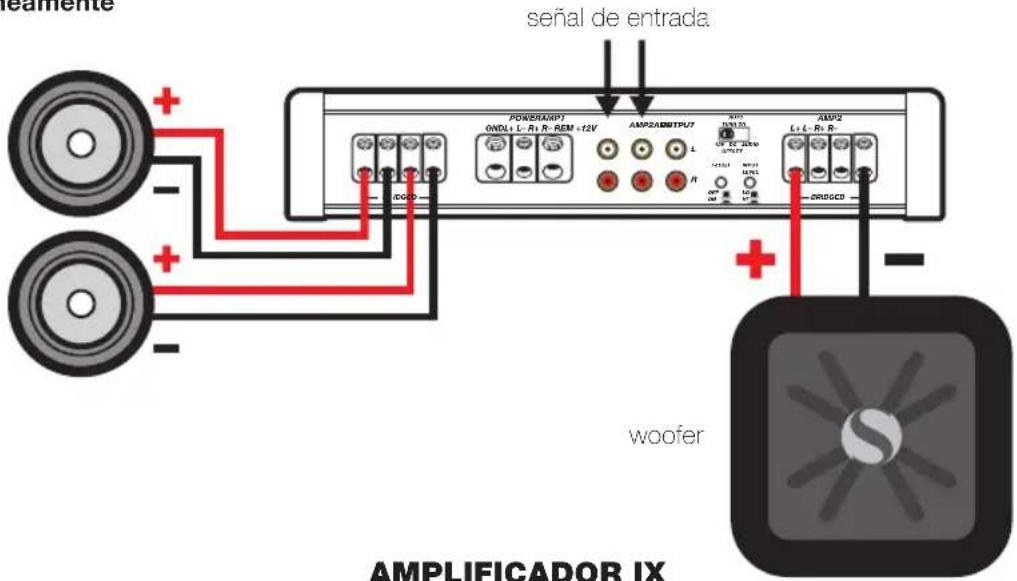

FUNCIONAMIENTO SIMULTANEO EN ESTEREOFONICO Y MONOFONICO
impedancia minima de 4 ohmios en monofonico y 2 ohmios por canal en estereofonico simultaneamente
FUNCTIONAMIENTO

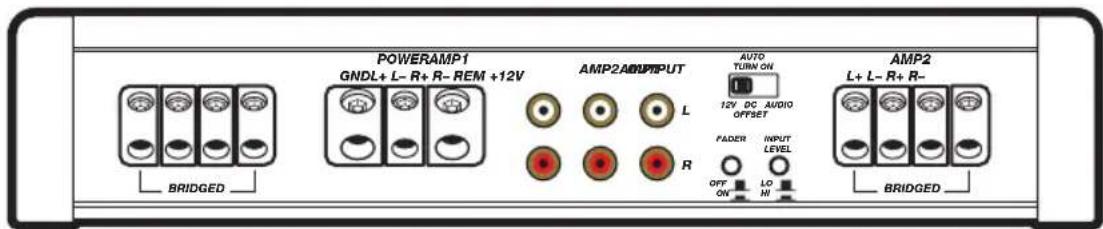

Selección de Encendido Automático: La série IX ofrece tres modalidades de encendido automatico que se pueda selectionar en el panel de extremo: +12V , compensacion de CC y audio. Las modalidades de audio o compensacion de CC dan +12V a la terminal REM para encenderthers amplificadores.
- Encendido a Distancia: Ponga el selector en +12V para usar el conductor de encendido a distancia de la unidad fuente. Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentacion positiva y negativa del amplifi cador. Este es el método de encendido automatico preferido.
- Encendido por Compensacion de CC: Si el encendido a distancia no es posible, lasumae opticon preferible es DC Offset. En la modalidad de compensacion de CC, el amplif caor detecta una subida de 6V de las salidas de alto voz de alto nivel cuando la unidad fuente se ha encendido.
- Encendido por Detecion de Senal: La modalidad de es la option fi nal de encendido automatico. Este es un metodo de encendido en que el amplifi cador detecta la senal de audio procedente de la unidad fuente y se enciende automatically. Este metodo de encendido no funciona correctamente si el control de amplifi cacion de entrada no se ha jado correctamente.
Interruptor de "Fader": Presione el interruptor de "Fader" si está ejectando dos conjuntos de entradas (pare delantera y trasera, por exemple) al amplifiador. Deja el interruptor de apagado, si usted quere manejar todos los canales de entrada estéreo de un solo.
Nivel de Entrada: Las entradas RCA de los amplificadores IX de KICKER acceptan senales de bajo nivel o alto nivel precedentes de la unidad fuente. Si la una calidad disponible de la unidad fuente es una seals de alto nivel, oprima y deje adentro el selector de nivel de entrada del amplifiador. En la seccion de cableado de este manual hay mas instrucciones.

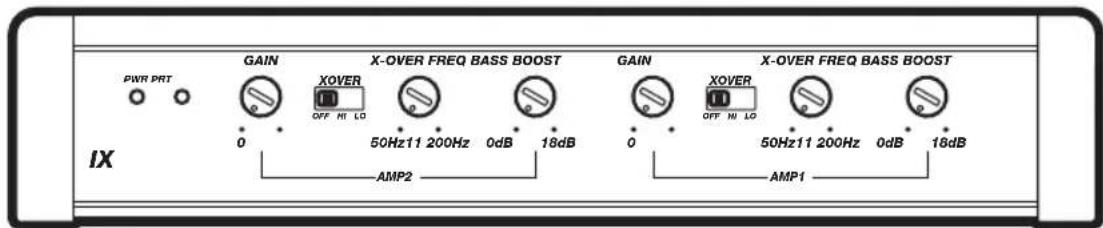

Control de Amplificacion de Entrada: El control de amplification de entrada no es un control de volumen. El control de amplification de entrada hace que la calidad de la fuente corresponda al nivel de entrada del amplif cador. Suba el volumen de la unidad fuente a 34 (si la unidad lEGA a 30, subale el volumen a 25). A continuacion, suba lentamente la amplification (girando el control en el sentido de las manecillas del relo) hasta que pueda oir distorsion, bajo una poquito.
Selector de Crossover: Fije el crossover interno en posicion de desactivado (OFF), alto (HI) o bajo (LO) con el selector de crossover (XOVER) colocado en el panel de extremo del amplifi cador. Cuando el selector se pone en posicion de desactivado (OFF), todo el ancho de banda de la senal se amplifi ca. Fije el selector en la posicion de alto (HI) si desea que el crossover interno del amplifi cador sirva como fi Itro de pasaaltas. Fije el selector en la posicion de bajo (LO) si desea que el crossover interno del amplifi cador sirva como fi Itro de pasabajas. JNunca cambie la posicion del selector OFF/HI/LO del crossover con el systema de sonido encendido!
Control de Crossover: El crossover variable ubicado en la parte de arriba del amplificador le permite ajustar la frequencia de crossover de 50 a 200 Hz. La configuraion de este control es subjetiva; 80 Hz es un buen punto de partida.
Refuerzo de Bajos: El control variable de refuerzo de bajos ubicado en el panel de extremo del amplificador ha sido diseñado para dar una mayor calidad de bajos, de 0 a 18 dB a 40 Hz. La confi guración de este control es subjiva. Si usted lo sube, debenvoltarajustar el control de amplifiación para evitrar la limitación de la senal del amplifi cador.
RESOLUCION DE PROBLEMAS
Si su amplifi cador parece no estar functioningo, revise lo obvio primero: fusibles quemados, conexiones malas o Incorrectas, posicjion incorrecta de los selectores de crossover y amplifiacion, etc. Hay una insignia azul iluminada en la parte de ariba del amplifi cador de la series IX de KICKER para indicar su estado de alimentacion, ademas del indicator luminoso LED de proteccion ubicado en el panel de extremo. Cuando la insignia azul está encendida, el amplifi cador está encendido y functioningo correctamente.
La luz de insignia AZUL está apagada y no hay salute? Con un voltimetro/ohmimetro (VOM), verifique lo suiviente: Hay +12V en la terminal de alimentacion (debe leerse entre +12V y +16V). Hay +12V en la terminal de encendido a distancia (debe leerse entre +12V y +16V). No hay conexiones invertidas de alimentacion o connexion a Tierra. La terminal de connexion a Tierra tiene la conductividad adecuada. No hay fusibles quemados.
La luz de insignia AZUL está encendida y no hay salute? Verifi que lo sugiente: Las conexiones RCA están bien. Las salidas de altevoces estan bien puis han sido puestos a prueba con un altavoz en buena conditiones. Se ha carrado la unidad fuente por una unidad fuente en buena conditiones. Con un medidor VOM confi gurado para medir voltaje de "CA", se ha bucado una SERIAL en el cable RCA que alimenta el amplifi cador.
El indicator luminoso LED de "protection" destella con la música fuerte? El indicator luminoso LED rojo indica que hay bajo voltaje de bateria. Revise todas las conexiones del sistemas de energia electrica del vehiculo. Puede sernecessaryo携带 o carrar la bateria del vehiculo o携带 el alternador del vehiculo.
El indicator luminoso LED de "protection" está encendido y no hay calidad? El amplí cador está muy caliente = Se ha activado el circuito de protección tírmica. Con un medidor VOM, compruebe que las terminales de alavoz tengan la impedancia correcta (vea en este manual los diagramas que contienen datos de impedancia minima recomendada y sugerencias de cableado de various altavoces). Asegúrese también de que haya un fl ujo de aire adecuado alrededor del amplí cador El amplí cador se apaga solo cuando elvehicle está en marcha = Se ha activado el circuito de protección contra sobrevoltej. El voltaje el amplí cador no está bajo el intervalo de configuración de 10V a 16V. Haga inspeccionar elistema electrico y de energia del automóvil. El amplí cadorsolefunciona a bajo volumen = Se ha activado el circuito de protección contra cortocircuitos. Asegúrese de que los cables de los altavoces no estén en cortocircuito entre si o con el chasis del vehiculo. Vea si hay altavoces danados o funcionaldo a menos de la impedancia minima recomendada.
No hay calidad de uno de los canales? ① Revise el control de balance de la unidad fuente. ② Revise las conexiones RCA (o de entrada de altovoz) y de calidad de altovoz del canal. ③ Cambie el cable RCA (o el cable de entrada de altovoz) de la izquierda a la derecha. Si la falla cambia de bajo, hay un problema de cable RCA (o de cable de entrada de altovoz) o de unidad fuente. ④ Cambie el cable de calidad de altovoz de la izquierda a la derecha. Si la falla cambia de bajo, hay un problema de cable de altovoz, de red de crossover pasivo y/o de altovoz.
?Hay ruido sibilante de alternador asociado a las RPM del motor? 1Vea si hay algo n cable RCA (o de entrada de altevoz) dañado. 2 Revise el encaminamento del cable RCA (o de entrada de altevoz). 3Vea si la unidad fuente Tiene connexión a tierra apropriada. 4 Revise las configuraciones de amplifiación y bajelas si está muy alta.
?Hay mala imagen estereofonica o bajo respuesta de bajos? Revise la fase delsystema girando el control de balance de izquierda a derecha. Si hay mas calidad de bajos cuando seoca uno de los dos lados, revise el cableado de altavoz, las redes de crossovers pasivos y las terminales de altavoz para asegurarde que tengan las conexiones positivas y negativas correctas. Invierta la conexion de uno de los altavoces de positiva a negativa en los canales estereofonicos y/o de subwoofer; si los bajos mejoran, el altavoz esta comaera fuera de fase.
No hay atenuacion? Cuando se utilizes los conjuntos de entrada de bajo nivel (RCA) o alto nivel (cable de altovoz), el boton de atenuacion debe estar adento.
¿Hay ruido de conexión a tierra? Los amplificadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principalesSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEO
Note important: Los altavoces modernos de alto rendimiento tienen menos resistencia a la CC que los de antes. Los altavoces de componente o coaxiales de KICKERienen un valor nominal de 4Ω (algunas resistencias de CC peuventninger a 3Ω) y configuran conequalier unidad fuente o amplificador diseado para configurar con 40 de carga. Si desea utilizing dos altavoces de componente o coaxiales de KICKER en un solo canal de su amplifi cador, conectelos en series. Esto Mejora la calidad del sonido, reduce la distorsion amonica total y disminuye la carga terna en la unidad fuente o amplifi cador. Este peutear vaigat que el amplifi cador se apague a causa del circuito de proteccion contra excesso de corrente.
PRECAUCION: Cuando haga arrancar el vehiculo con cables de arranque connectados a una bateria externa, asegürese de que las conexiones de los cables de arranque sean correctas. Conectar los cables de arranque de forma incorrecta可以使 qumar los fusibles del amplifiador y causar fallas en other systems del vehiculo.
Si tiene más preguntas sobre la instalación de su nuevo producto KICKER, vaya al distribuidor autorizzato de KICKER donde lo compró. Si necesita más consejos sobre la instalación, hagablick en la lengüeta SUPPORT (apoyo) de la párgina Web de KICKER, www.kicker.com. Escoja la lengüeta TECHNICAL SUPPORT (apoyo技术和cnico), escoja el tema que le interese y luigo descargue o vaea la informacion correspondiente. Envie un "... ), 624-8583 si Tiene preguntas especifi cas o a las cuales no haya entraindo responsa.
IX500.4
75 x 4 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006 (W)
Relación de Señal a Ruido -85dB CEA-2006 (ref: 1W, ponderado en A)
Comuniquee con su concessionario o distribuidor KICKER internacionai para obtenier infor acion sobre procedimentos especificos relacionados con las normas de garantia de su pafi.
ADVERTENCIA: Los excitadores KICKER son capaces de produir niveles de sodido que pueda darar permanentemente el oido. Subir el volumen del systema hasta un nivel que produca distorsion es mas dañino para el oido que escuchar un sistema sin distorsión al本身就是 volumen. El dolor es siempre una indicación de que el sodido es muy fuerte y que pueda darar permanmente el oido. Sea proccado cuando controlle el volumen.
