Tipo de producto	Autorradio reproductor CD/MP3/WMA
Marca	Panasonic
Modelo	CQ-C7303U
Dimensiones (An x Al x Pr)	178 x 50 x 155 mm
Peso	1,6 kg
Alimentación	12 V CC (11-16 V), negativo a masa
Potencia de salida máxima	50 W x 4 (a 1 kHz)
Impedancia de altavoz	4 - 8 Ω
Tensión de salida preamplificador	2,5 V (modo CD: 1 kHz, 0 dB)
Tensión de salida subwoofer	2,5 V (modo CD: 1 kHz, 0 dB)
Impedancia de salida preamplificador/subwoofer	200 Ω
Funciones principales	Receptor FM/AM, reproductor CD, reproducción MP3/WMA, SRS WOW (3D Sound), ecualizador de 7 bandas (SQ7), memoria directa, personalización de pantallas, panel frontal extraíble
Respuesta en frecuencia (CD)	20 Hz - 20 kHz (±1 dB)
Relación señal/ruido (CD)	96 dB
Distorsión armónica total (CD)	0,01 % (1 kHz)
Recepción FM	87,9 - 107,9 MHz, sensibilidad 10,2 dBf
Recepción AM	530 - 1 710 kHz
Fusible	15 A (tipo especificado)

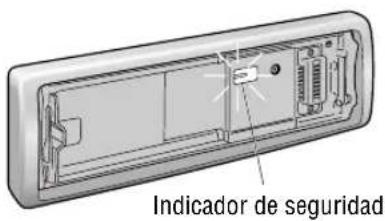

Seguridad	Panel frontal extraíble con función antirrobo, indicador de seguridad
Mantenimiento	Limpiar con un paño suave y seco; no usar disolventes
Accesorios incluidos	Mando a distancia con pila CR2025, conector de alimentación, marco de montaje, placa de embellecedor, placa antirrobo, pernos, tuercas, estuche del panel frontal
Garantía	1 año piezas y mano de obra (excepto instalación)

Preguntas frecuentes - CQC7303U PANASONIC

¿Cuál es la potencia de salida máxima del autorradio CQC7303U?

La potencia de salida máxima es de 50 W x 4 a 1 kHz.

¿El autorradio es compatible con archivos MP3 y WMA?

Sí, este autorradio reproduce CD que contienen archivos MP3 y WMA, con gestión de carpetas y etiquetas ID3/WMA.

¿Cómo retirar el panel frontal para protegerlo contra el robo?

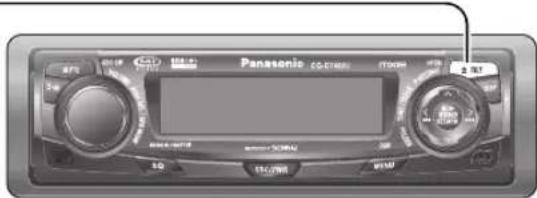

Apague el aparato, luego presione la tecla [TILT] para abrir el panel. Tire hacia usted para retirarlo. Guárdelo en el estuche incluido.

¿Qué hacer si el mando a distancia no funciona?

Verifique primero la pila (CR2025): reemplácela si es necesario. Asegúrese de que el detector no esté expuesto al sol. Si el problema persiste, contacte a un centro de servicio Panasonic.

¿Cómo ajustar el ecualizador de sonido (SQ)?

Presione [SQ] para elegir un modo preestablecido (FLAT, ROCK, POP, VOCAL, JAZZ, CLUB). Para un ajuste personalizado, mantenga presionado [SQ] para acceder a las bandas (60, 160, 400, 1k, 3k, 6k, 16k Hz) y ajuste de -12 dB a +12 dB en pasos de 2 dB.

¿Puedo conectar un cambiador de CD o un iPod?

Sí, mediante el adaptador opcional (CA-CC30U para cambiador CD/DVD, CA-DC300U para iPod). Un módulo de expansión (CY-EM100U) permite conectar hasta 4 dispositivos.

¿Cómo restablecer el aparato en caso de mal funcionamiento?

Desconecte el cable de alimentación, espere unos segundos, luego vuelva a conectarlo. Si el problema persiste, consulte a un centro de servicio autorizado.

¿Cuál es la función SRS WOW y cómo activarla?

SRS WOW es una tecnología de audio 3D que mejora el campo sonoro. Mantenga presionada la tecla [VOLUME] durante 2 segundos para activarla o desactivarla. Se enciende un indicador luminoso.

¿Cómo ajustar el reloj?

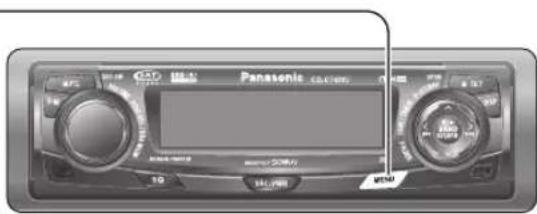

Presione [MENU] para mostrar el menú, seleccione DISPLAY > CLOCK ADJ, luego use las teclas [<] y [>] para ajustar las horas y los minutos. Confirme con [BAND] y luego [MENU].

¿Qué hacer si un CD no se reproduce o es expulsado?

Verifique que el CD esté insertado correctamente (etiqueta hacia arriba) y que no esté rayado ni sucio. Los CD-R/RW deben estar finalizados. Si el problema persiste, intente la expulsión forzada manteniendo presionado [OPEN] más de 2 segundos.

MANUAL DE USUARIO CQC7303U PANASONIC

Información de seguridad

Lea las instrucciones de operación para la unidad y todos los otros componentes de su sistema de audio de automóvil cuidadosamente antes de usar el sistema. Contienen instrucciones acerca de cómo usar el sistema de una manera segura y efectiva. Panasonic no asume ninguna responsabilidad por problemas que resulten de fallas al observar las instrucciones dadas en este manual.

Esta ilustración es para alertarlo de la presencia de instrucciones de instalación e instrucciones de operación importantes. De no seguirse las instrucciones puede resultar en lesiones personales severas o aun la muerte.

• Este manual utiliza ilustraciones para mostrar cómo usar el producto seguramente y alertarlo de peligros potenciales que pudieran resultar de operaciones y conexiones inadecuadas. Los significados de las ilustraciones se explican a continuación. Es importante que comprenda completamente los significados de las imágenes para usar este manual y el sistema.

Esta ilustración es para alertarlo de la presencia de instrucciones de instalación e instrucciones de operación importantes. De no seguirse las instrucciones puede resultar en lesiones personales o daños materiales.

Advertencia

Cuando utilice esta unidad observe las advertencias siguientes.

El conductor no debe mirar la pantalla ni operar el sistema cuando esté conduciendo.

Si el conductor mira la pantalla u opera el sistema puede distraerse al no mirar hacia el vehículo, lo que puede ser causa de accidentes. Pare siempre el vehículo en un lugar que sea seguro y emplee el freno de estacionamiento antes de mirar la pantalla o de operar el sistema.

• Utilice la fuente de alimentación adecuada.

Este producto está diseñado para la operación con un sistema de batería de 12 V de CC con puesta a tierra negativa. Nunca opere este producto con otros sistemas de batería, especialmente un sistema de batería de 24 V de CC.

Mantenga las pilas y la película aislante fuera del alcance de los niños.

Los niños podrían tragarse las pilas y la película aislante, por lo que debe mantenerlas fuera de su alcance. Si un niño se traga una pila o la película aislante, llévelo inmediatamente al médico.

Proteja el mecanismo de plataforma.

No inserte ningún material extraño en la ranura de esta unidad.

No desarme ni modifique la unidad.

No desarme, modifique la unidad ni intente reparar el producto por sus propios medios. Si el producto necesita ser reparado, consulte con su concesionario o Centro de Servicio Panasonic autorizado.

No utilice la unidad cuando está descompuesta.

Si la unidad está descompuesta (sin alimentación, sin sonido) o en una condición anormal (tiene materias extrañas en su interior, está expuesta al agua, emite humo u olores), apáguela de inmediato y consulte con su concesionario.

La unidad de control remoto no debe ser tirada bajo el automóvil.

Si la unidad de control remoto está tirada en algún lugar y puede caerse al piso cuando se conduce, quedar bajo del pedal de freno y ocasionar un accidente de tráfico.

Haga reemplazar el fusible a un personal especializado.

Cuando se funda el fusible, elimine la causa y haga reemplazar el fusible por un fusible indicado para esta unidad por un personal técnico calificado. Un reemplazo incorrecto puede ocasionar humos, incendios y daños al producto.

Cuando instale, observe las advertencias siguientes.

• Desconecte el conductor del terminal (-) de la batería antes de la instalación. El cableado e instalación con el terminal de batería negativo (-) conectado puede ocasionar descargas eléctricas y lesiones debido a un cortocircuito. Algunos automóviles se equipan con un sistema de seguridad eléctrico que tienen procedimientos específicos de desconexión del terminal de batería. SI NO REALIZA EL PROCEDIMIENTO SIGUIENTE PUEDE LLEVAR A LA ACTIVACIÓN ACCIDENTAL DEL SISTEMA DE SEGURIDAD ELÉCTRICO, RESULTANDO EN DAÑOS AL VEHÍCULO Y LESIONES PERSONALES O AUN LA MUERTE.
• Nunca utilice componentes que se relacionen a la seguridad para la instalación, puesta a tierra y conexiones similares. No utilice componentes del vehículo que pongan en riesgo la seguridad (tanque de combustible, freno, suspensión, volante de dirección, pedales, bolsa de aire, etc.) para el cableado o fijación del producto o sus accesorios. La instalación del producto sobre la cubierta de la bolsa de aire o en una ubicación donde interfiera con la operación de la bolsa de aire se encontraría prohibida.
• Compruebe las tuberías, tanque de gasolina, cableado eléctrico y otros ítems antes de instalar el producto. Si necesita abrir un orificio en el chasis del vehículo para fijar o conectar con cables el producto, primero verifique en dónde se encuentran ubicados el mazo de cables, tanque de gasolina y cableado eléctrico. Luego abra el orificio desde el exterior si es posible. No instale el producto en una ubicación donde interfiera con su campo visual. No derive el cable de alimentación para suministrar energía a otros equipos.
• Después de la instalación y el cableado, deben verificar la operación normal de los equipos eléctricos. El uso continuo en condiciones anormales puede ocasionar incendios, descargas eléctricas o un accidente de tráfico. En el caso de instalar en un automóvil equipado con bolsa de aire, confirme las advertencias y precauciones del fabricante del vehículo antes de la instalación. Asegúrese de que los cables conductores no interfieran con la conducción ni ingresen o salgan del vehículo. Aísle todos los cables expuestos para evitar cortocircuitos.

Precaución

Cuando manipule esta unidad, siga las precauciones siguientes.

Mantenga el volumen de sonido en un nivel apropiado.

Mantenga el nivel de volumen lo suficientemente bajo como para estar alerta de las condiciones de la ruta y el tráfico mientras conduce.

No inserte ni se pille un dedo o la mano en la unidad.

Para evitar heridas, no ponga la mano ni los dedos en las partes móviles ni en la ranura del disco. Vigile especialmente a los niños.

Esta unidad está diseñada para usarse exclusivamente en automóviles.

No opere la unidad durante un largo periodo con el motor apagado.

La operación del sistema de audio durante un largo periodo de tiempo con el motor apagado puede llegar a agotar la batería.

No exponga la unidad a la luz directa del sol ni a un calor excesivo.

De lo contrario, se elevará la temperatura interior de la unidad, lo que puede ocasionar humos, incendios y daños a la unidad.

No utilice el producto en donde pueda quedar expuesto al agua, humedad o polvo.

La exposición de la unidad al agua, humedad o polvo puede ocasionar humos, incendios y otros daños a la unidad.

Asegúrese especialmente de que la unidad no se moje cuando se lava el automóvil o en días lluviosos.

Cuando instale, siga las precauciones siguientes.

Solicite el cableado e instalación a un personal de servicio calificado.

La instalación de esta unidad requiere personas especializadas y experiencia. Para mayor seguridad, solicite la instalación a su concesionario. Panasonic no será responsable ante ningún problema que se origine por su propia instalación de la unidad.

• Para instalar y cablear el producto, siga las instrucciones.

De no seguirse las instrucciones para instalar y cablear el producto, puede ocasionarse un accidente o incendios.

Tenga cuidado de no dañar los cables conductores.

Cuando cablee, tenga cuidado de no dañar los cables conductores. Evite que queden aprisionados en el chasis del vehículo, tornillos y partes móviles tales como los carriles del asiento. No raye, tire ni doble o tuerza los cables conductores. No los pase cerca de fuentes de calor ni coloque objetos pesados sobre ellos. Si los cables conductores deben pasar sobre bordes metálicos filosos, proteja los cables conductores envolviéndolos con cinta de vinilo o una protección similar.

• Utilice las partes y herramientas designadas para la instalación.

Para instalar el producto, utilice las partes y herramientas designadas o suministradas. El uso de partes diferentes a

aquellas suministradas o designadas puede resultar en daños internos a la unidad. Una instalación defectuosa puede ocasionar un accidente, una falla de funcionamiento o incendio.

No bloquee la ventilación de aire o la placa de enfriamiento de la unidad. El bloqueo de estas partes ocasionará que el interior de la unidad se sobrecaliente y resultará en incendios u otros daños. No instale el producto en donde esté expuesto a fuertes vibraciones o inestabilidad. Evite las superficies muy inclinadas o curvas para la instalación. Si la instalación no es estable, la unidad puede caerse cuando conduce y esto pueda ocasionar un accidente o lesiones personales. Ángulo de instalación: El producto debe ser instalado en una posición horizontal con la parte superior del extremo delantero en un ángulo conveniente, pero no mayor a 30°. El usuario debe tener en mente que en algunas áreas pueda haber restricciones sobre cómo y dónde debe instalarse esta unidad. Para detalles adicionales, consulte con su concesionario. Póngase guantes durante la instalación para mayor seguridad. Asegúrese de haber completado las conexiones antes de la instalación. - Para evitar daños en la unidad, no conecte el conductor de alimentación hasta haber completado todas las conexiones. No conecte más de un altavoz a un mismo juego de cables de altavoz. (con excepción de la conexión de un altavoz de agudos)

Cuando manipule la pila para la unidad de control remoto, observe las precauciones siguientes.

• Utilice solamente la pila especificada (CR2025). Haga coincidir la polaridad de la pila con las marcas (+) y (-) en la caja de pila.
• Reemplace las pilas agotadas tan pronto como sea posible. Retire la pila de la unidad de control remoto cuando no la use durante un largo periodo de tiempo. Aísle la pila (colocándola en una bolsa de plástico o cubriéndola con cinta de vinilo) antes de desecharla o almacenarla.
• Descarte la pila de acuerdo con las reglamentaciones locales. No desarme, recargue, caliente ni ponga en cortocircuito la pila. No tire una pila al fuego o al agua.

En caso de fuga en la pila

• Limpie quitando completamente el fluido de la pila de la caja de pila e inserte una pila nueva. Si una parte de su cuerpo o ropa llega a ponerse en contacto con el fluido de la pila, lave con abundante agua. Si el fluido de la pila llega a ponerse en contacto con sus ojos, lávese con abundante agua y consiga inmediata atención médica.

Precaución

ESTE ES UN PRODUCTO LÁSER DE LA CLASE I. LA UTILIZACIÓN DE CONTROLES, EL HACER AJUSTES O EL SEGUIR PROCEDIMIENTOS DISTINTOS DE LOS ESPECIFICADOS EN ESTE MANUAL PODRÍA CAUSAR UNA EXPOSICIÓN PELIGROSA A LA RADIACIÓN. NO ABRA LAS CUBIERTAS NI HAGA REPARACIONES USTED MISMO. SOLICITE LOS TRABAJOS DE SERVICIO AL PERSONAL CALIFICADO.

Lo siguiente se aplica solamente a los EE.UU.

Parte 15 de los Reglamentos FCC

Advertencia FCC:

Cualesquier cambios o modificaciones sin autorización a este equipo pueden anular la autoridad del usuario para operar este dispositivo.

Antes de leer estas instrucciones

Panasonic le da la bienvenida a nuestra familia en constante crecimiento de propietarios de productos electrónicos. Nuestro propósito es el de proporcionarle las ventajas de la electrónica de precisión y de la ingeniería mecánica, fabricación con componentes cuidadosamente seleccionados, y montados por personas que se sienten orgullosas de la reputación que su trabajo ha otorgado a nuestra empresa. Sabemos que este producto le proporcionará muchos años de entretenimiento y, después de que usted descubra la calidad, el valor y la fiabilidad que hemos incorporado, usted también se sentirá orgulloso de ser un miembro de nuestra familia.

Este manual de instrucciones se aplica a los 4 modelos, el CQ-C7403U, CQ-C7303U, CQ-C7203U y el CQ-C7103U.

Las diferencias entre estos modelos se mencionan a continuación.

Todas las pantallas e ilustraciones de la unidad principal de este manual representan el Modelo CQ-C7403U a menos que se especifique lo contrario.

Modelos Caracteristicas				CQ-C7103UCQ-C7203UCQ-
Tensión de salute del altovoz de subgraves	5 V (60 Ω)	2,5 V (200 Ω)	5 V (60 Ω)	2 V (200 Ω)
Tensión de salute de preamplificador	5 V (60 Ω)	2,5 V (200 Ω)	5 V (60 Ω)	2 V (200 Ω)
SRS WOW (→ págin 92)				NingunaNingunaSíSí
Función personalizada (→ págin 105)				NingunaNingunaSíSí
SQ (→ págin 93)				SQ3SQ3SQ7SQ7

El manual de instrucciones consta de dos libros. Uno es el "Manual de Instrucciones" que describe las operaciones de la unidad principal. El otro es la "Guía de mejora del sistema" que describe los dispositivos opcionales tales como el reproductor de discos CD.

Manual de Instrucciones

(YEFM285749)

Guía de mejora del sistema

(YEFM262685)

Instrucciones de instalación

(YEFM294101)

Tarjeta de información del propietario

Juego de instrucciones

Cant.: 1 juego

Control remoto (incluye una pila) (CR2025)

(EUR7641010)

Cant.: 1

Conector de alimentación

(YGAJ021009)

Cant.: 1

Collar de montaje

(YEFX0217222)

Cant.: 1

Placa de guarnición CQ-C7403U/C7303U: (YEFC05654)

CQ-C7203U/C7103U: (YEFC051010)

Cant.: 1

Placa de cancelación de bloqueo

Perno de montaje

Tornillo de autoenroscado (5 mm × 16 mm)

Tuerca hexagonal (5 mm)

(YEP0FZ5701)

Cant.: 1 juego

Regleta de soporte trasera

(YEFG04019)

Cant.: 1

Caja de la placa del panel extraíble

(YEFA134150)

Cant.: 1

Notas:

• Los nombres entre paréntesis de problemas del nombre de cada parte accesoria son los nombres de parte para el mantenimiento y el servicio técnico.
• Los accesorios y sus nombres de parte están sujetos a cambios sin previo aviso debido a mejoras del producto.
• El collar de montaje y la placa de guarnición están montados en la unidad principal al salir de fábrica.

Características

Sistema telefónico de manos libres

La conexión del sistema telefónico de manos libres opcional (juego de manos libres con tecnología Bluetooth®: CYBT100U) permite a los usuarios hablar por teléfono móvil con las manos libres si el teléfono es compatible con Bluetooth.

Nota: Esta unidad solo está diseñada para recibir llamadas. No puede efectuar llamadas.

Bluetooth®

La marca de la palabra y el logotipo de Bluetooth son propiedad de Bluetooth SIG, Inc. y Matsushita Electric Industrial Co., Ltd. y los emplean con licencia. Las otras marcas comerciales y nombres comerciales pertenecen a sus propietarios respectivos.

Módulo de expansión (unidad de concentrador)

La conexión del módulo de expansión (unidad de concentrador, CY-EM100U) permite al usuario conectar hasta 4 dispositivos mostrados a continuación.

Puede incluso realizarse la conexión simultánea de la radio vía satélite Sirius y de la radio vía satélite XM.

Los diversos componentes opcionales permiten a los usuarios disponer de una amplia gama de posibilidades de mejora del sistema. La mejora del sistema proporciona un ambiente audiovisual relacionado en el automóvil. Para más información al respecto, consulte la Guía de mejora del sistema, disponible por separado.

- Cambiador de discos DVD

El adaptador opcional (Cable de conversión para el cambiador de discos DVD/CD: CA-CC30U) le permitirá conectar la unidad del cambiador de discos DVD Panasonic opcional (CX-DH801U).

- Cambiador de discos CD

El adaptador opcional (Cable de conversión para el cambiador de discos DVD/CD: CA-CC30U) le permitirá conectar la unidad del cambiador de discos CD Panasonic opcional (CX-DP880).

iPod

El adaptador opcional (Cable de conexión directa para iPod: CA-DC300U) le permitirá conectar la serie iPod opcional. iPod es una marca comercial de Apple Computer, Inc., registrada en los EE.UU. y en otros países.

Podrá conectar el receptor XM opcional (XMD-1000) con el adaptador digital opcional. Para los detalles, consulte el manual de instrucciones del receptor XM.

- Radio de recepción vía satélite Sirius

Podrá conectar el receptor de radio de recepción vía satélite Sirius opcional (SIR-PAN1).

Control del sonido

SQ (Calidad del sonido)

Dispondrá de seis modos de preajuste (FLAT, ROCK, POP, VOCAL, JAZZ, CLUB). Podrá personalizar sus ajustes para estos modos y memorizarlos para poder activarlos instantáneamente.

S07

Es un ecualizador de 7 bandas con 60, 160, 400, 1 k, 3 k, 6 k, y 16 kHz. Cada banda puede ajustarse entre -12 dB y 12 dB en pasos de 2 dB.

S03

Es un ecualizador de 3 bandas: La banda 1 abarca 60, 80, 100, y 200 Hz; la banda 2 abarca 0,5 k, 1 k, 2 k, y 3 kHz; y la banda 3 abarca 10 k, 12 k, 15 k, y 18 kHz. Cada banda puede ajustarse entre -12 dB y 12 dB en pasos de 2 dB.

D·M (Memoria directa)

Podrá asignar su emisora de difusión preferida al botón [D-M]. Si así lo hace, podrá sintonizar su emisora difusora preferida fácilmente. (→ página 94)

Personalice

Las imágenes en movimiento y las imágenes fijas inicialmente almacenadas podrán editarse según las preferencias personales. IMAGE STUDIO * le permite procesar imágenes de una cámara digital o de otros dispositivos sin ninguna dificultad.

(⇒ página 105)

• Podrá descargar este software desde el sitio de Panasonic en la Web

(http://panasonic.co.jp/pas/en/software/customize/index.html)

Español

English 2

Français 40

Común

• Información de seguridad 78
• Antes de leer estas instrucciones 80
• Características 82 Disposición de los controles 84 Preparativos (Ajuste de la hora, etc.) 86
• Generalidades 88 Control del sonido 92

Cada

fuente

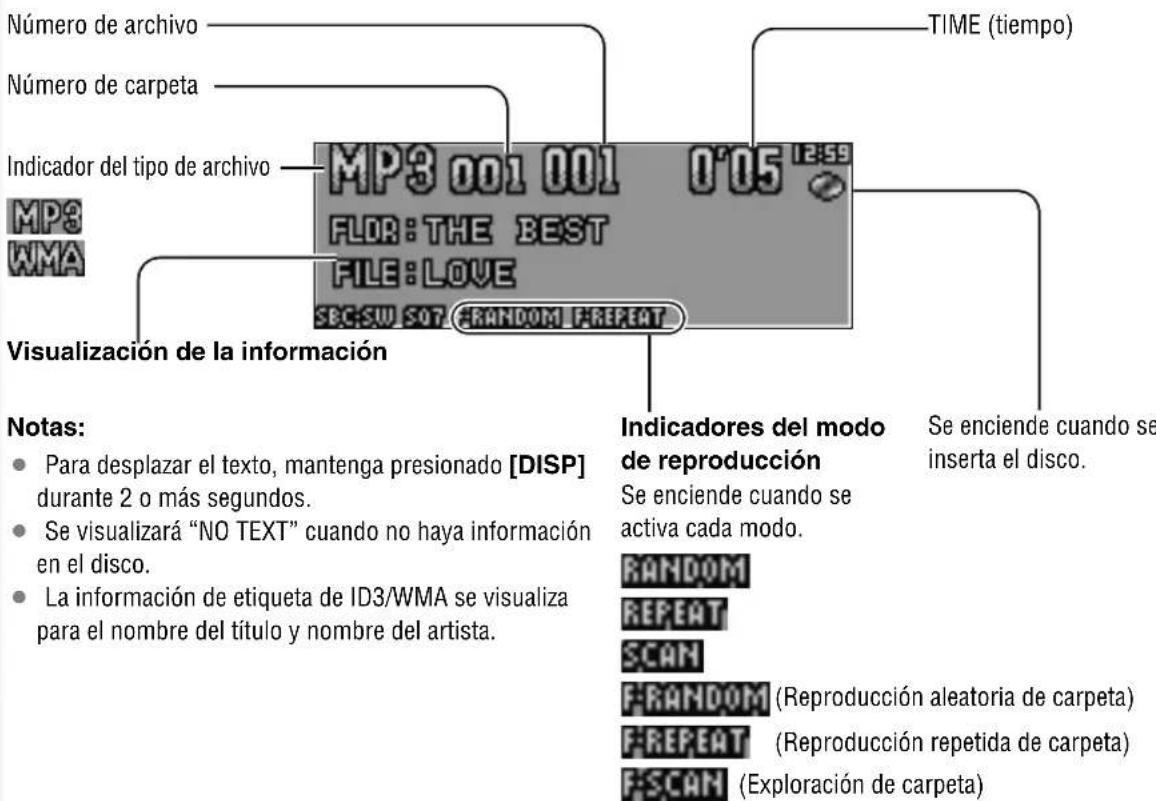

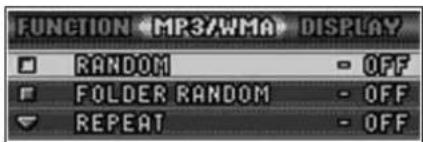

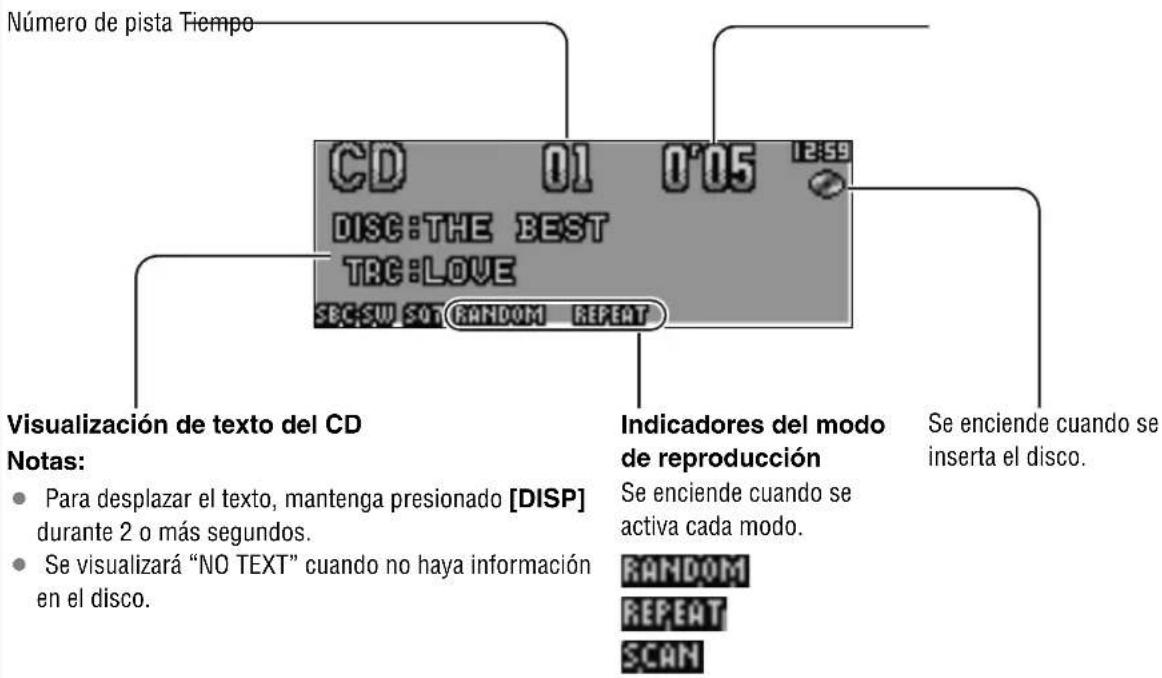

Radio 94 Reproductor de CD 96 Reproductor de MP3/WMA 98

Como sea necesario

• Ajustes de audio 102
• Ajustes de sistemas (Ajuste de seguridad, etc.) 103
• Ajustes del visualizador 104
• Personalice la visualización 105
• Solución de problemas 107

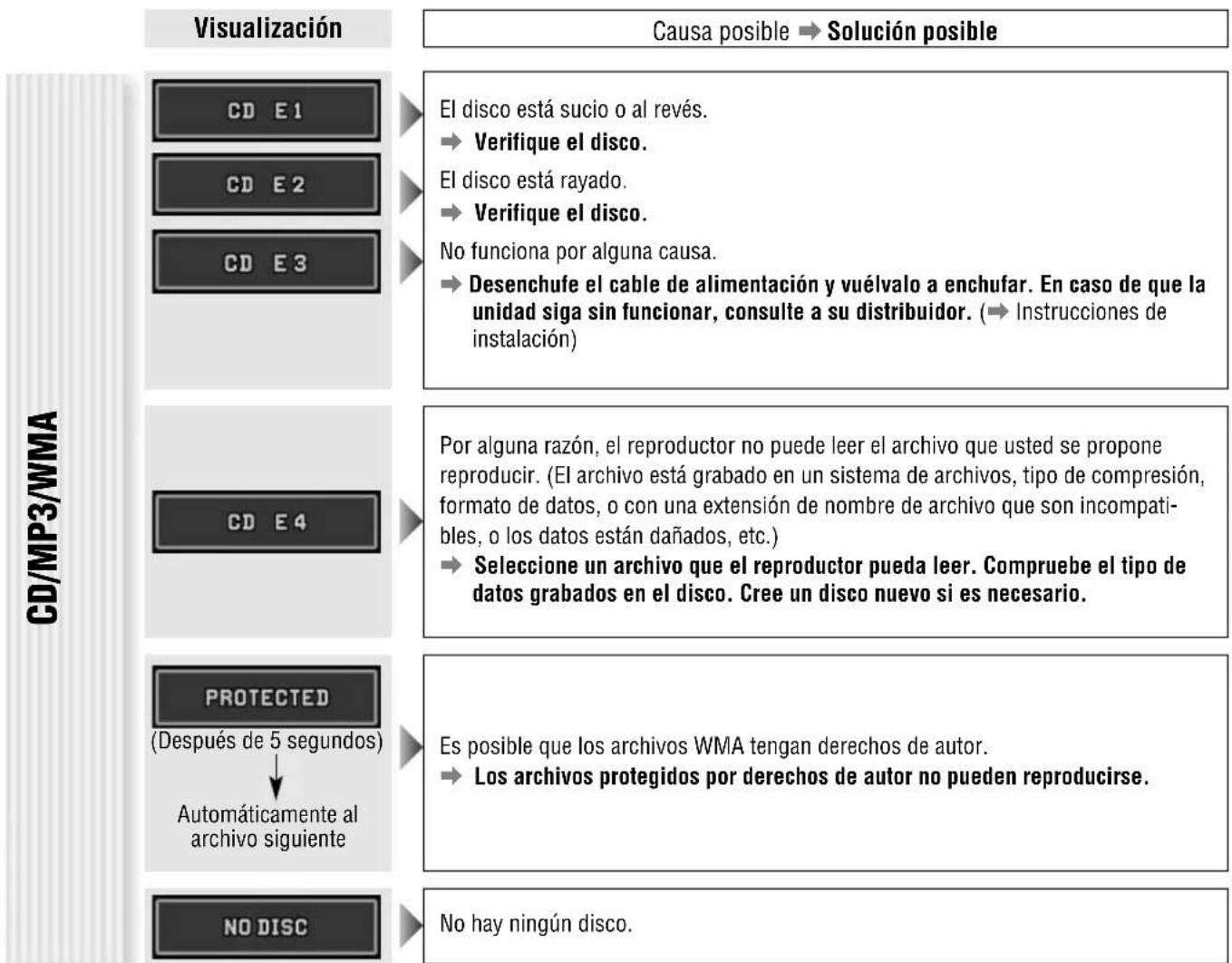

• Mensajes de error visualizados 111
• Notas acerca de los discos 112 Mantenimiento 112
• Especias 113

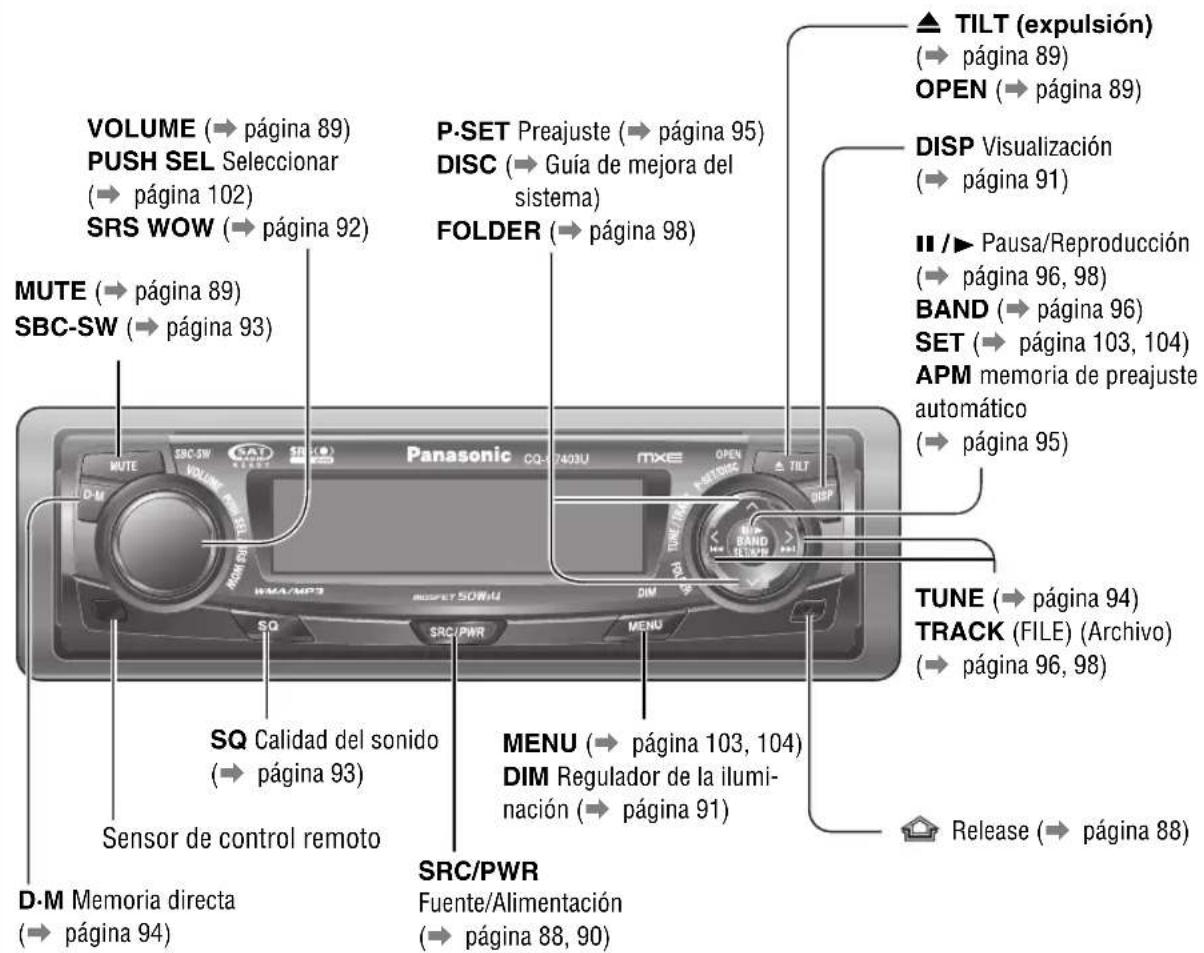

Disposición de los controles

Nota: Este manual de instrucciones explica las operaciones para emplear los botones de la unidad principal. (Se excluyen las operaciones distintas

Unidad principal

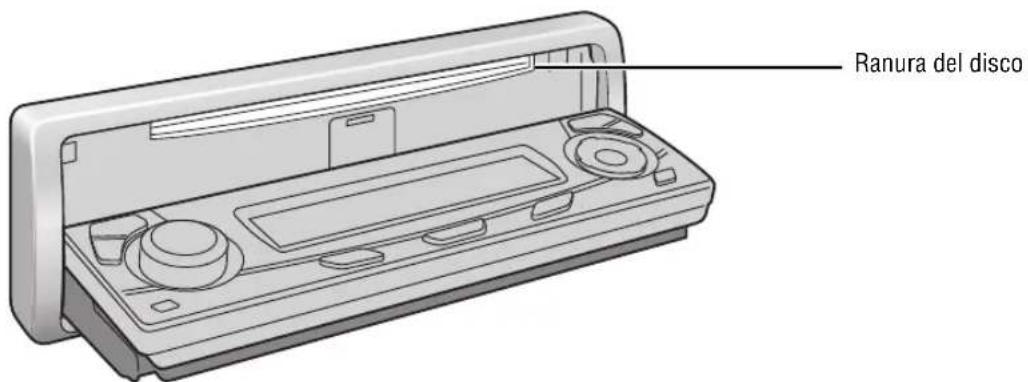

Cuando se abre el panel

Aunque la mayor parte de las funciones de esta unidad pueda ejecutarse tanto con la unidad principal como con el mando a distancia, las funciones siguientes quedan excluidas.

Operaciones que pueden realizarse solo con la unidad principal

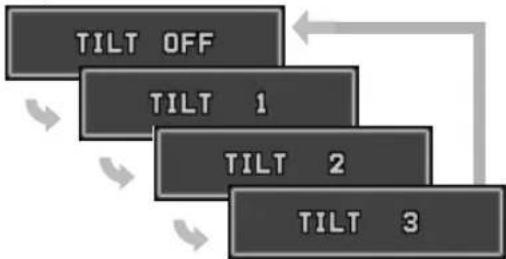

• Abertura, cierre, inclinación y extracción del panel frontal (→ página 89) Expulsión del disco (→ página 89)

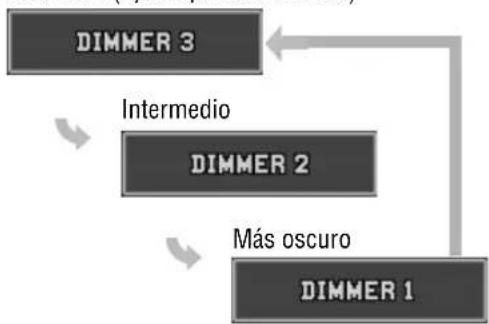

• Regulador de la intensidad de iluminación (→ página 91)

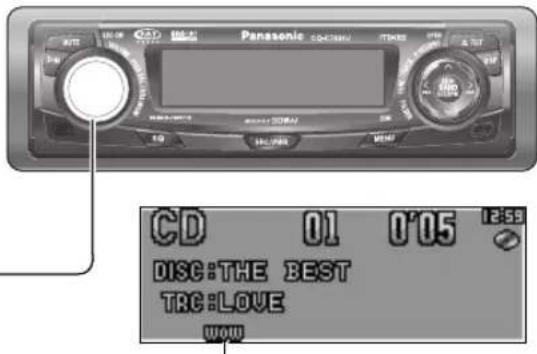

• Activación, desactivación y ajuste de SRS WOW (→ página 92)
• Activación, desactivación y ajuste de SQ (→ página 93)
• Ajuste y llamada de la memoria directa (→ página 94)

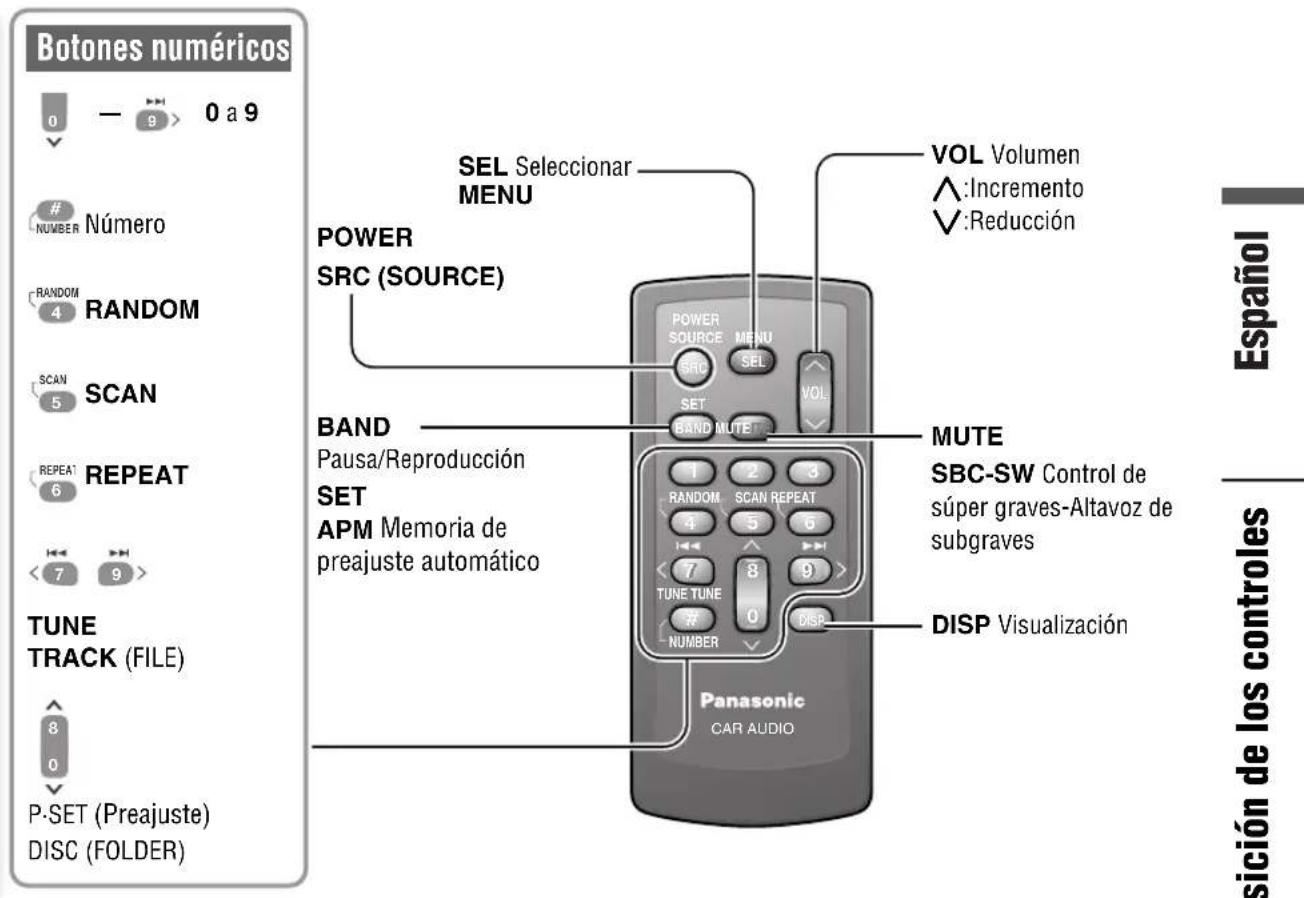

Operaciones que pueden realizarse solo con el mando a distancia

Sintonización de emisoras preajustadas con la operación de una pulsación (→ página 95) - Acceso directo a las pistas de los discos CD (→ página 97, 99) - Reproducción aleatoria y repetición de la reproducción con la operación de una pulsación (→ página 97, 99)

Durante la primera vez que se utilice, la pantalla siguiente puede aparecer repetidamente.

1 Ponga el interruptor de encendido del automóvil en la posición de accesorios (ACC) o de encendido (ON).

Aparece la pantalla de demostración.

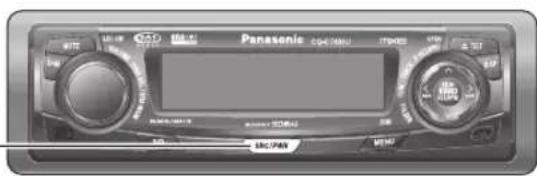

2 Presione [SRC/PWR] (alimentación). 3 Presione [MENU] para que aparezca la visualización del menú.

Para emplear el controlador remoto, mantenga presionado SEL durante 2 o más segundos.

4 Presione [<] o [>] para visualizar el menú DISPLAY

5 Presione V o A para seleccionar "DEMONSTRATION".

6 Presione [BAND] (SET) para seleccionar "OFF" 7 Presione [MENU].

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

Nota: La unidad puede operarse de la forma normal excepto que se haya activado la pantalla de demostración. La pantalla de demostración aparece automáticamente si no se efectúa ninguna operación durante 1 minuto.

Preparativos para antes de empezar a utilizarlo

Extraiga con cuidado la película aislante del lado posterior del control remoto.

Reemplazo de pila

Extraiga el soporte de las pilas con el mando a distancia bajo lo que se quita. Puede sobre una superficie plana.

① Inserte una uña en la ranura, y empuje el soporte en la dirección de la flecha. ② Extraiga el soporte en la dirección de la flecha empleando un objeto duro puntiagudo.

Objeto duro puntiagudo

Lado posterior

Advertencia

Mantenga las pilas alejadas de los niños para evitar el peligro de accidentes. Si un niño se traga una pila, llévelo inmediatamente al médico.

Precaución

• Extraiga y tire inmediatamente la pila gastada.
• No desmonte, caliente ni cortocircuite las pilas. No tire las pilas al fuego ni al agua.
• Respete las normas vigentes para tirar las pilas.
• El uso incorrecto de las pilas puede causar sobrecalentamiento, explosión o ignición, resultando en heridas o incendios.

Nota: Informaciones sobre las pilas:

Pila recomendada: Pila de litio Panasonic (CR2025) (Incluida en el control remoto)

Vida útil de la pila: Aproximadamente 6 meses en utilización normal (a temperatura ambiente)

2 Coloque una pila en el compartimiento con el lado (+) arriba. 3 Vuelva a introducir el compartimiento de la pila.

Las alarmas que se activan en el caso de seguridad está activada. (→ página 103)

• El indicador de seguridad se enciende cuando se extrae el panel frontal.

• Suena la alarma y aparece el mensaje en la pantalla para avisarle que extraiga el panel frontal cuando desconecte la alimentación.

Es posible que deba ajustar lo siguiente dependiendo de los dispositivos conectados.

Empleo de un altavoz de subgraves

• Ajuste del nivel del altavoz de subgraves (→ página 102)
• Filtro de caso bajo del altavoz de subgraves (→ página 102)

Nota: Cuando se ha conectado un receptor Sirius, un receptor XM, o un sistema telefónico de manos libres, es necesario realizar estos ajustes.

(→ Guía de mejora del sistema)

Nota: Ajuste la hora cuando aparezca "ADJUST" en el visualizador.

Presione [MENU] para que aparezca la visualización del menú.

Para emplear el controlador remoto, mantenga presionado SEL durante 2 o más segundos.

2 Presione [<] o [>] para visualizar el menú DISPLAY. 3 Presione V para seleccionar "CLOCK ADJ". 4 Presione [BAND] (SET) para confirmar la imagen.

5 Ajuste el valor a establecer.

[>] : Ajuste de los minutos [<] : Ajuste de las horas

6 Presione [BAND] (SET) para confirmar el ajuste. 7 Presione [MENU]. Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

Generalidades

Este capítulo explica cómo se conecta y desconecta la alimentación, cómo se ajusta el volumen, etc.

Conexión/desconexión de la

alimentación (PWR: alimentación)

Conexión

Presione [SRC/PWR] (PWR: alimentación).

Desconexión

Mantenga presionado [SRC/PWR] (PWR: alimentación) hasta que oiga un pitido, y luego suéltelo.

Extracción/montaje del panel frontal (Sistema antirrobo)

Podrá extraer el panel frontal para evitar que sea robado.

3 Ponga el panel frontal en la caja.

Extracción

1 Desconecte la alimentación ( ⇒ página 88)

2 Presione [ ] (Release). (El panel frontal se desacopla produciendo un sonido seco de confirmación.)

El panel frontal se cierra automáticamente en 5 segundos si está abierto o inclinado. La alimentación se desconecta automáticamente cuando la unidad está activada.

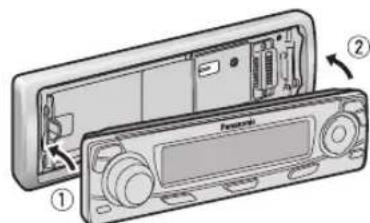

Montaje

1 Deslice el lado izquierdo del panel frontal a su posición.

Empuje el extremo derecho del panel frontal hasta oír un "clic" de confirmación.

Precauciones:

• Le recomendamos extraer el panel frontal cuando esté en la posición cerrada. No extraiga ni monte el panel cuando esté en movimiento.
• Este panel frontal no es impermeable. No lo exponga al agua ni a humedad excesiva.
• No extraiga el panel frontal cuando conduzca el vehículo.
• No ponga el panel frontal sobre el tablero de instrumentos ni en lugares cercanos en los que la temperatura sube en gran medida.
• No toque los contactos del panel frontal extraíble ni de la unidad principal, porque podría ocasionar mal contacto eléctrico.
• Si se adhiere suciedad u otras materias extrañas en los contactos, límpielos con un paño limpio y seco.
• Para evitar daños en el panel frontal, no lo empuje hacia abajo ni ponga nada encima cuando está abierto.

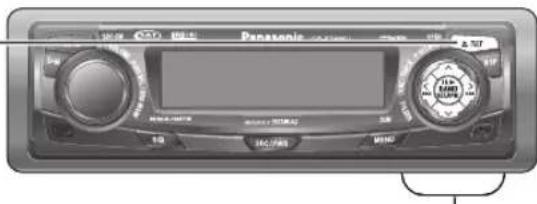

Abertura/expulsión

Presione [TILT] (OPEN).

Cuando haya un disco insertado, el disco se expulsará automáticamente.

Precauciones:

• Para evitar daños en el panel frontal, no lo empuje ni ponga nada encima del mismo cuando está abierto. No se pille los dedos ni la mano en el panel frontal.
• No inserte objetos en la ranura del disco.
• En algunos casos, el panel frontal se cierra automáticamente. Tenga cuidado para no pillarse los dedos.
• Después de un periodo de 20 segundos
• Cuando hay un disco insertado
• Cuando se ha extraído el panel frontal (→ página 88)
• Cuando se desconecta ACC

Cerrar

Presione [TILT] (OPEN).

Inclinación

El ángulo de la pantalla cambia entre 4 niveles, de la forma TILT (OPEN) durante 1 o más segundos y luego se suelta.

Nota: El último ángulo seleccionado se retiene incluso después de desconectar la alimentación.

① Incremento ② Reducción

Ajuste predeterminado: 18

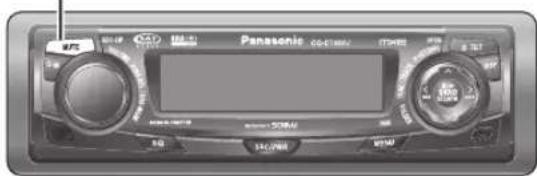

Silenciamiento (reducción)

Presione [MUTE].

MUTE

Cancelación

Presione [MUTE] otra vez.

Nota: Puede especificarse el margen de reducción del volumen. (⇒ página 103)

Notas:

• El nivel de sonido de cada fuente se almacena en la memoria. (Para la radio, un ajuste de volumen para AM, un ajuste de volumen para todas las bandas de FM)
• El volumen no puede ajustarse mientras haya una visualización de error en el monitor. (→ página 111) - Esta unidad memoriza los niveles de volumen individuales para cada fuente. Realice los ajustes del volumen de cada fuente de la forma apropiada para evitar grandes fluctuaciones de volumen cuando se cambie de fuente.

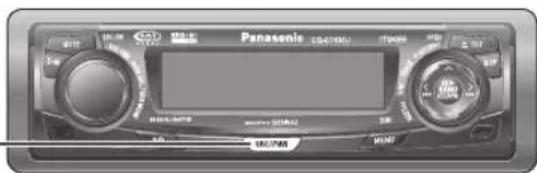

La función cambia de la forma siguiente cada vez que se presiona [SRC/PWR] (SRC: Fuente).

Radio

FM1, FM2, FM3, AM (→ página 94)

Reproductor

Para cargar discos CD (→ página 96)

Para cargar discos MP3/WMA (→ página 98)

AUX 1

Dispositivo conectado al terminal AUX de esta unidad

Conector de mejora del sistema

Dispositivo conectado al conector de mejora del sistema de esta unidad

Cuando se han conectado dispositivos auxiliares:

Cambie a los dispositivos conectados

Cuando se ha conectado un módulo de expansión:

Los dispositivos conectados a los puertos 1 a 4 se activan en secuencia después de cambiar a AUX2 (dispositivos conectados al terminal AUX del módulo de expansión).

Cuando se conecta el cambiador de discos DVD

Cuando se conecta el cambiador de discos CD

Cuando se conecta el iPod

Cuando se conecta el receptor XM

Cuando se conecta el receptor Sirius

Cuando se conecta el módulo de expansión

Nota: Para ver la información sobre los dispositivos que pueden conectarse, consulte la Guía de mejora del sistema o el manual de instrucciones de cada dispositivo.

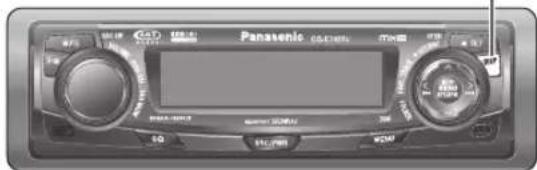

La visualización cambia de forma cada vez que se presiona [DISP].

Nota: Pueden seleccionarse el patrón gráfico y la imagen fija. (⇒ página 104)

Al conectar la alimentación:

Modo

Jerarquía de carpetas (en el modo MP3/WMA)

Visualización normal + patrón gráfico

Sólo el patrón gráfico

Nota: El ecualizador gráfico de 19 bandas (S.A.) puede seleccionarse cuando se selecciona un patrón gráfico.

Visualización desactivada

Todas las visualizaciones desaparecen después de 5 segundos.

Visualización normal + la hora

Sólo la imagen fija

Visualización normal + imagen fija

Cuando la alimentación está desconectada:

Visualización de la hora (Ajuste predeterminado)

El nivel de la intensidad de la luz cambia de la forma suma. Cada vez que mantiene presionado [MENU] (DIM: Regulador de la iluminación) durante 2 o más segundos.

Más claro (Ajuste predeterminado)

Nota: Este ajuste no puede cambiarse con el controlador remoto.

Control del sonido

SRS WOW

(CQ-C7403U, C7303U)

Solo para el CQ-C7403U/C7303U

SRS WOW es una tecnología de sonido tridimensional basada en la teoría HRTF (función de transferencia relacionada con la cabeza). A diferencia de los sistemas de audio convencionales, puede obtener al mismo tiempo un "campo de sonido tridimensional natural", "potentes graves", y "un sonido nítido y claro" en un área muy amplia delante de los altavoces.

Manteniendo presionado [VOLUME] (SRS WOW) durante 2 o más segundos, se activa y desactiva SRS WOW.

Nota: Si habilita SRS WOW, se inhabilitan automáticamente las funciones especiales: SQ, BASS/TREBLE, BALANCE/FADER, HPF, SBC-SW

Se enciende cuando se activa SRS WOW.

Podrá realizar ajustes precisos de SRS WOW.

Active el modo SRS WOW. 2. Mantenga presionado [SQ] durante 2 o más segundos para visualizar la pantalla del menú de audio.

Presione A o V para seleccionar la función que desee ajustar. 4 Presione [BAND] (SET) para realizar el ajuste.

5 Presione [DISP] para confirmar el ajuste.

SRS TruBass

OR: Mejora de los graves profundos aplicando la técnica de reproducción de graves de los órganos de tubos (Ajuste predeterminado) OFF: Sin mejora

SRS FOCUS

Movimiento de la imagen del sonido en dirección vertical para que el sonido sea nítido

HIGH: alto (Ajuste predeterminado) LOW: bajo OFF: desactivado

SRS

03: Función de sonido Surround activada (Ajuste predeterminado) OFF: Función de sonido Surround desactivada

es una marca registrada de SRS Labs, Inc.

WOW Tecnología está incorporada bajo licencia de SRS Labs, Inc.

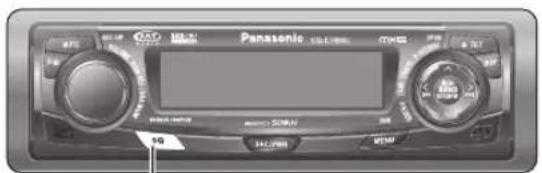

Puede seleccionarse la curva del ecualizador entre los 6 tipos preajustados (FLAT, ROCK, POP, VOCAL, JAZZ, y CLUB) dependiendo de la categoría que usted esté oyendo.

La categoría de SQ se cambia cada vez que se presiona [SQ] (calidad del sonido).

Nota: Los ajustes de SQ, de graves/agudos y de volumen se ven afectados entre sí. Si la influencia arriba mencionada causa distorsión en la.), reajuste los graves/agudos o el volumen. (→ página 102)

se enciende cuando se activa.

Podrá ajustar SQ de acuerdo con sus preferencias.

1 Mantenga presionado [SQ] (Calidad de sonido) durante 2 o más segundos cuando SRS WOW está desactivado. 2 Presione [BAND].

Aparece el preajuste de SQ propuesto.

3 Ajuste cada banda.

CQ-C7403U/C7303U (SQ7)

Banda: 60, 160, 400, 1 k, 3 k, 6 k, 16 k (Hz)

Δ : Aumento/reducción del nivel

CQ-C7203U/C7103U (SQ3)

Banda: 60, 1 k, 10 k (Hz, Ajuste predeterminado)

[<] [>]: Selección de banda

Δ : Aumento/reducción del nivel

1 / 2 : subida/bajada de la frecuencia central

4 Presione [BAND] para determinar el ajuste. Reaparecerá la pantalla del Paso 1. 5 Presione [DISP].

Aparecerá de nuevo la pantalla normal. Aparecerá "USER" en el nombre de la categoría antes del ajuste.

Nota: Si mantiene presionado [BAND] durante 2 o más segundos en la pantalla de llamada de SQ, el preajuste llamado se establecerá como el predeterminado.

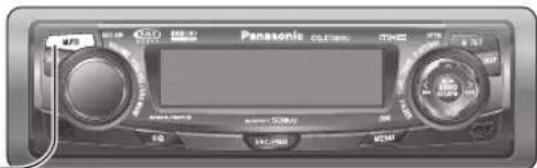

Sólo para el CQ-C7403U/C7303U

El altavoz puede utilizarse como altavoz de subgraves sustituto cuando no se ha concedido ningún altavoz de subgraves.

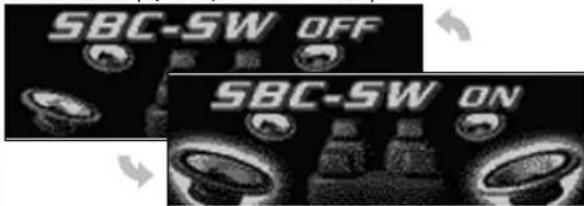

Manteniendo presionado [MUTE] (SBC-SW) durante 2 o más segundos, se activa y desactiva SBC-SW.

Desactivado (Ajuste predeterminado)

Activado

se enciende cuando se activa.

Notas:

Si se selecciona ON, se activan los ajustes del nivel del altavoz de subgraves y del filtro de paso bajo del altavoz de subgraves. (→ página 102) - SBC-SW no puede cambiarse cuando se ha activado SRS WOW. (⇒ página 92)

Radio

En este capítulo se explica el procedimiento para escuchar la radio.

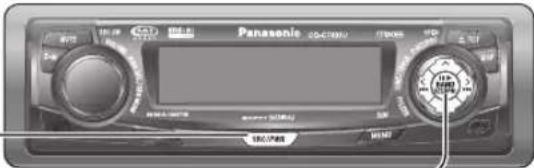

Flujo de operación

Presione [SRC/PWR] (SRC: Fuente) para seleccionar el modo de la radio.

2 Presione [BAND] para seleccionar la banda.

Ajuste de la Frecuencia

[TUNE]: Más baja [>] (TUNE): Más alta

Nota: Manténgalo presionado durante más de 0,5 segundos y suéltelo para la búsqueda de emisoras.

Selección de emisoras preajustadas

[√] (P-SET: Preajuste): Número de preajuste más bajo

Nota: La selección directa puede ejecutarse con los botones [1] a [6] en el controlador remoto.

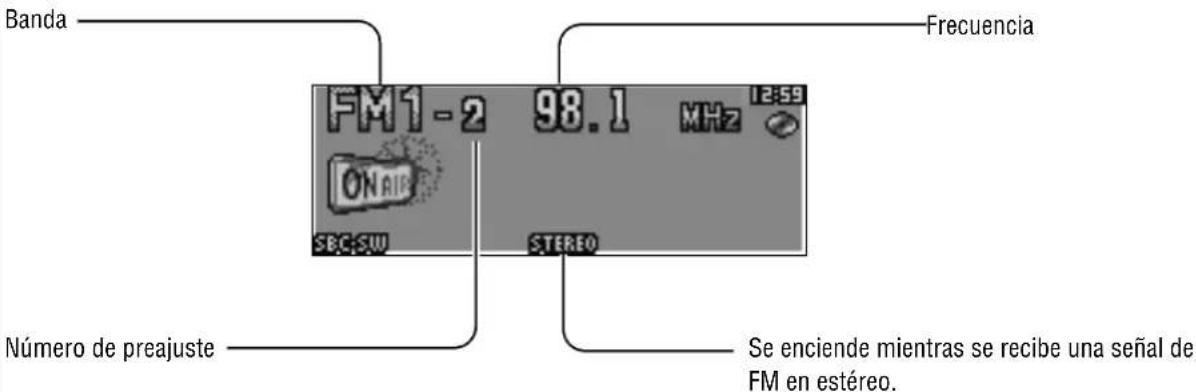

Visualización del modo de la radio

Memoria directa

Podrá asignar su emisión de difusión preferida al botón [D-M]. Si así lo hace, podrá sintonizar su emisión difusora preferida mientras la unidad esté en el modo de discos CD o en otros. (Ajuste predeterminado: FM 87,9 MHz)

Nota: Para embeber un transmisor de FM, es útil que los usuarios registren las frecuencias aplicables en D-M (Memoria directa).

Sintonización de la emisora D-M

Presione [D-M] (memoria directa).

Memorización de la emisora D-M

Nota: Si se apaga la unidad cuando se está recibiendo una emisora de difusión mediante D-M, la unidad empezará a recibir otra vez la emisora de difusión mediante D-M encendiéndose la unidad.

Puede almacenarse hasta 6 emisoras en cada una de las bandas de AM, FM1, FM2, y FM3.

Las emisoras preajustadas pueden sintonizarse simplemente presionando A (P-SET) o V (P-SET). Notas:

• La selección directa puede realizarse con los botones [1] a [6] del controlador remoto.
• Podrá cambiar entre 6 y 18 para preajuste de emisoras de FM. (EACH BAND/ALL BAND) Las emisoras preajustadas pueden cambiarse. (Cambio de preajustes)

Memoria de preajuste automático (APM)

Las emisoras con buenas condiciones de recepción se preajustarán automáticamente.

1 Seleccione una banda. 2 Mantenga presionado [BAND] (APM) durante 2 o más segundos.

Las emisoras preajustadas con las mejores condiciones de recepción se reciben durante 5 segundos cada una después del preajuste de las emisoras. Para detener la exploración, presione A o V.

Nota: Las emisoras nuevas se sobrescriben sobre las que están actualmente almacenadas después de realizar este procedimiento.

Preajuste manual de emisoras

1 Sintonice una emisora. 2 Mantenga presionado A o V durante 2 o más segundos. 3 Seleccione un número de preajuste presionando A o V.

Nota: Si se presiona [BAND] mientras se recibe una emisora de FM, la difusión de FM podrá cambiarse entre FM 1 a FM 3.

4 Mantenga presionado [BAND] (SET) durante 2 o más segundos para determinar la selección.

Notas:

• En el paso 2, puede registrarse una emisora manteniendo presionado el botón número [1] a [6] durante 2 o más segundos.
• Para detener el preajuste de emisoras, presione [DISP] (Visualización).
• La operación de arriba permite al usuario reemplazar la emisora actual por la emisora preajustada en el número seleccionado cuando selecciona una emisora preajustada.

Presione [MENU] para que aparezca la visualización del menú.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

2 Presione A o V para seleccionar el modo que desee ajustar.

3 Presione [BAND] (SET) para realizar el ajuste.

4 Presione [MENU] para confirmar el ajuste.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

PRESET

Gama de preajuste para las bandas de FM

EACH BAND: Ajuste individual para cada una de FM1 a 3 (Ajuste predeterminado)

ALL BAND: Ajuste de FM 1-3 conjuntamente

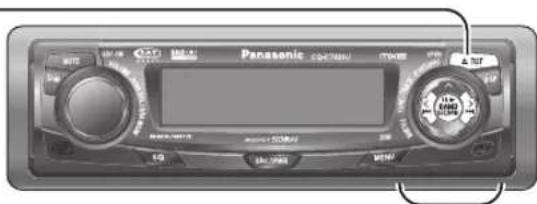

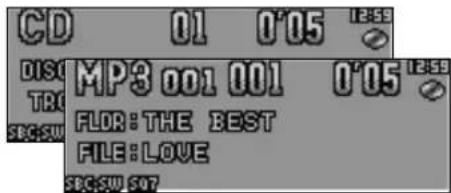

Reproductor de CD

Cuando ya haya un disco insertado, presione [SRC/PWR] (SRC: Fuente) para seleccionar el modo de CD.

Presione [TILT] (OPEN) para abrir el panel frontal.

Cuando haya un disco insertado (Se enciende el disco se expulsará automáticamente.

2 Inserte un disco con la cara de la etiqueta arriba.

El panel frontal se cierra automáticamente y el aparato reconoce el disco y comienza también su reproducción de forma automática.

Nota: El panel se cierra automáticamente antes de 20 segundos.

3 Seleccione la sección deseada.

Selección de la pista

[▶▶] (TRACK): Pista siguiente.

[14] (TRACK): Pista anterior (presione dos veces).

Nota: Presiónelo o manténgalo presionado para el avance/inversión rápidos.

Pausa

Presione [BAND] (1/2).

Presiónelo de nuevo para cancelarla.

4 Presione [TILT] (OPEN) para expulsar el disco.

Precauciones:

- Esta unidad no es compatible con discos de 8 cm (3"). No utilice discos con formas irregulares. (⇒ página 112) - No utilice discos que tengan pegatinas o etiquetas adheridas. - Para evitar daños en el panel frontal, no lo empuje ni ponga nada encima del mismo cuando está abierto. - No se pille los dedos ni las manos en el panel frontal cuando el panel está en movimiento.

• No inserte ningún objeto extraño en la ranura del disco.
• Consulte la sección "Notas sobre los discos CD/tipos de CD (CD-ROM, CD-R, CD-RW)" (→ página 112).
• Este aparato no es compatible con CD de modo MIX (discos CD que contienen datos CD-DA y MP3/WMA). En caso de emplear un disco CD de este tipo, pueden producirse problemas tales como los de reproducción sin acústica.

Podrá ajustar la reproducción aleatoria y repetida.

Presione [MENÚ] para que aparezca la visualización del menú. Para emplear el controlador remoto, mantenga presionado [SEL] (MENÚ) durante 2 o más segundos.

RANDOM

OFF: Desactivado (Ajuste predeterminado) OR: Reproducción aleatoria

2 Presione A o V para seleccionar el modo que desee ajustar. Presione [BAND] (SET) para realizar el ajuste. 4 Presione [MENÚ] para confirmar el ajuste. Para emplear el controlador remoto, mantenga presionado [SEL] (MENÚ) durante 2 o más segundos.

REPEAT

OFF: Desactivado (Ajuste predeterminado) OR: Reproducción repetida de la pista actual.

TEXT (CD-TEXT)

OR: Habilitado (Ajuste predeterminado) OFF: Inhabilitado

Selección del modo de reproducción

La operación de un accionamiento puede realizarse para seleccionar el modo de reproducción de una pista empleando [RANDOM] o [REPEAT].

RANDOM

Presione [RANDOM].

Presiónelo de nuevo para cancelarla.

REPEAT

Presione [REPEAT].

Presiónelo de nuevo para cancelarla.

Reproducción con exploración (SCAN)

Podrá escuchar sus pistas preferidas reproduciendo los primeros 10 segundos de cada pista.

Presione [SCAN].

Presiónelo de nuevo para cancelarla.

Acceso directo

Puede seleccionarse directamente una pista.

Por ejemplo: Número de pista 5

1 Presione [#] (NUMBER). 2 Presione [5]. 3 Presione [SET]. Nota: Para suspender la

Selección directa, presione [DISP] (Visualización).

Reproductor de MP3/WMA

Cuando ya haya un disco insertado, presione [SRC/PWR] (SRC: Fuente) para seleccionar el modo de MP3/WMA.

Presione [TILT] (OPEN) para abrir el panel frontal.

Cuando haya un disco insertado (Se enciende el disco se expulsará automáticamente.

2 Inserte un disco con la cara de la etiqueta hacia arriba.

El panel frontal se cierra automáticamente y el aparato reconoce el disco y comienza también su reproducción de forma automática. (Puede tardar varias horas en empezar con discos que tengan muchos archivos.)

Nota: El panel se cierra automáticamente antes de 20 segundos.

3 Seleccione la sección deseada.

Selección de la carpeta

[AN] (FOLDER): Carpeta siguiente V (FOLDER): Carpeta anterior

Selección del archivo

[▶] (TRACK): Archivo siguiente [14] (TRACK): Archivo anterior (presione dos veces.)

Nota: Presiónelo y manténgalo presionado para el avance/inversión rápidos.

Pausa

Presione [BAND] (II/).

Presiónelo de nuevo para cancelarla.

4 Presione [TILT] (OPEN) para expulsar el disco.

Notas:

• Consulte la sección de "Observaciones sobre MP3/WMA" (→ página 100)
• Este aparato no es compatible con CD de modo MIX (discos CD que contienen datos CD-DA y MP3/WMA). En caso de emplear un disco CD de este tipo, pueden producirse problemas tales como los de reproducción sin acústica.

Podrá ajustar la reproducción aleatoria y repetida.

Presione [MENU] para que aparezca la visualización del menú.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU).

2 Presione A o V para seleccionar el modo que desee ajustar. 3 Presione [BAND] (SET) para realizar el ajuste. 4 Presione [MENU] para confirmar el ajuste.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

RANDOM

OFF: Desactivado (Ajuste predeterminado) ON: Reproducción aleatoria (disco)

FOLDER RANDOM

OFF: Desactivado (Ajuste predeterminado) ON: Reproducción aleatoria (carpeta)

REPEAT

OFF: Desactivado (Ajuste predeterminado) ON: Reproducción repetida del archivo actual.

FOLDER REPEAT

OFF: Desactivado (Ajuste predeterminado) ON: Reproducción repetida de la carpeta actual.

TEXT

POLOER/FILE

:Número de carpeta/nombre de archivo (Ajuste predeterminado)

ALBUM/TITLE

:Álbum/título (información de tarjeta)

OFF

: Sin visualización

Selección del modo de reproducción

La operación de un accionamiento puede realizarse para seleccionar el modo de reproducción de un archivo empleando [RANDOM] o [REPEAT].

RANDOM, REPEAT

Presione el botón. Presiónelo de nuevo para cancelarla.

FOLDER RANDOM, FOLDER REPEAT

Mantenga presionado el botón durante 2 o más segundos. Manténgalo presionado de nuevo para cancelarla.

Reproducción con exploración (SCAN)

Podrá buscar sus archivos preferidos reproduciendo los primeros 10 segundos de cada archivo.

SCAN (todos los ARCHIVOS)

Presione [SCAN]. Presiónelo de nuevo para cancelarla.

FOLDER SCAN (primer archivo de cada carpeta)

Mantenga presionado [SCAN] durante 2 o más segundos. Manténgalo presionado de nuevo para cancelarla.

Acceso directo

Puede seleccionarse directamente un archivo de la carpeta actual.

Por ejemplo: Número de archivo 5

1 Presione [#] (NUMBER). 2 Presione [5]. 3 Presione [SET].

Notas:

• Para la sección de la carpeta, introduzca un número después de haber presionado dos veces [#] (NUMBER).
• Para suspender la selección directa, presione [DISP] (Visualización).

¿Qué es MP3/WMA?

MP3 (MPEG Audio Layer-3) y WMA (Windows Media™ Audio) son formatos de compresión de audio digital. El primero fue desarrollado por MPEG (Motion Picture Experts Group), y WMA fue desarrollado por Microsoft Corporation. Empleando estos formatos de compresión, se puede almacenar el equivalente a 10 discos CD musicales en un solo disco CD (estos valores se refieren a datos grabados en un disco CD-R o CD-RW de 650 MB a una velocidad de transferencia fija de 128 kbps y a una frecuencia de muestreo de 44,1 kHz.)

Nota: El software de codificación y grabación MP3/WMA no se suministra con esta unidad.

Puntos que deben recordar cuando cree archivos MP3/WMA

Comunes

• Se recomienda una velocidad de transferencia alta y una frecuencia de muestreo alta para obtener sonido de alta calidad.
• No se recomienda la sección de VBR (velocidad de transferencia variable) porque el tiempo de reproducción no se visualiza correctamente y es posible que salte el sonido.
• La calidad del sonido de reproducción cambia según las circunstancias de codificación. Para más detalles, consulte el manual de instrucciones de su software de codificación y del software de grabación.

MP3

• Se recomienda ajustar la velocidad de transferencia a "128 kbps o más" y "fija".

WMA

• Se recomienda ajustar la velocidad de transferencia a "64 kbps o más" y "fija".
• No ajuste el atributo de protección contra copias en el archivo WMA para que esta unidad pueda realizar la reproducción.

Precaución:

No asigne nunca la extensión del nombre de archivo ".mp3" ni ".wma" a un archivo que no tenga el formato MP3/WMA. No solo produciría ruido por los altavoces y daños en los mismos, sino que también podría causarle daños en los oídos.

Información del visualizador

Elementos visualizados

CD-TEXT

Título del disco

Título de la pista

MP3/WMA

Nombre de la carpeta

Nombre del archivo

MP3 (etiqueta ID3)

Título del álbum

Título y nombre del artista

WMA (etiqueta WMA)

Título del álbum

Título y nombre del artista

Caracteres que pueden visualizarse

• Longitud visualizable del nombre de archivo/nombre de carpeta: 64 caracteres como máximo. (El número de caracteres que pueden visualizarse con nombres Unicode de archivo y de carpeta se reduce a la mitad.)
• Nombres de archivo y de carpetas de acuerdo con la norma de cada sistema de archivos. Para más detalles, consulte las instrucciones del software de grabación.
• Pueden visualizarse el juego de caracteres ASCII y los caracteres especiales de cada idioma.

Juego de caracteres ASCII

"A" a la "Z", "a" a la "z", dígitos 0 al 9, y los símbolos siguientes:

Notas:

• Es posible que con ciertos programas de software con los que se han codificado archivos del formato MP3/WMA, no se visualice correctamente la información de los caracteres.
• Los caracteres y símbolos que no puedan visualizarse se convierten en un asterisco (*).

Grabación de archivos MP3/WMA en un disco CD

Le recomendamos reducir al mínimo la producción de discos que contengan archivos CD-DA y archivos MP3/WMA. - Si hay archivos con el formato CD-DA y archivos del formato MP3 o WMA en el mismo disco, es posible que las canciones no se reproduzcan en el orden deseado, o que algunas canciones no se reproduzcan en absoluto. - Cuando almacene datos MP3 y datos WMA en el mismo disco, hágalo en carpetas distintas para cada tipo de datos. - No grabe archivos que no sean archivos MP3/WMA ni carpetas innecesarias en el disco. - El nombre de archivo MP3/WMA debe añadirse según las normas como se indica en las descripciones siguientes, y también debe cumplir las normas de cada sistema de archivos. - Es posible encontrar problemas al reproducir archivos MP3/WMA o al visualizar la información de

archivos MP3/WMA grabados con ciertos programas de software de grabación o grabadoras de CD.

• La extensión del nombre de archivo ".mp3" o ".wma" debe asignarse a cada archivo dependiendo del formato del archivo. - Esta unidad no tiene función de lista de reproducción.
• Aunque las grabaciones de multisesión son compatibles, se recomienda el empleo de grabación de una sola vez (Disc-at-Once).

Sistemas de archivos compatibles

ISO 9660 Level 1/Level 2, Apple Extension para ISO 9660, Joliet, Romeo

Nota: Apple HFS, UDF 1,50, Mix CD, CD Extra no es compatible.

Formatos de compresión

(Recomendación: "Puntos que deben recordar cuando cree archivos MP3/WMA" en la página anterior)

Método de compresión	Velocidad de transferencia	VBR	Frecuencia de muestro
MPEG 1 audio layer 3 (MP3)	32 k – 320 kbps	Sí	32, 44,1, 48 kHz
MPEG 2 audio layer 3 (MP3)	8 k – 160 kbps	Sí	16, 22,05, 24 kHz
Windows Media Audio Ver. 2, 7, 8, 9*	32 k – 192 kbps	Sí	32, 44,1, 48 kHz

• No es compatible con WMA 9 Professional/LossLess/Voice

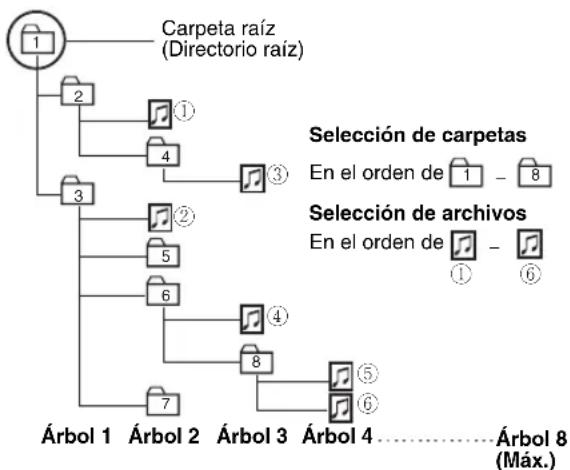

Organ de selección de carpetas/orden de reproducción de ARCHIVOS

Número máximo de ARCHIVOS/carpetas

• Número máximo de ARCHIVOS: 511 (archivos + carpetas)
• Nivel máximo de ARCHIVOS en una carpeta: 255
• Profundidad máxima de los árboles: 8
• Número máximo de carpetas: 255 (incluyendo la carpeta raíz.)

Notas:

• Podrá acortar la duración entre la lectura de datos y la reproducción reduciendo la cantidad de ARCHIVOS o carpetas, o la profundidad de la jerarquía. -Esta unidad cuenta el número de carpetas tanto si tienen ARCHIVOS MP3/WMA como si no los tienen.
• Si la carpeta seleccionada no contiene ningún archivo MP3/WMA, se reproducen los ARCHIVOS MP3/WMA que están más cerca en el orden de reproducción.
• El orden de reproducción puede ser distinto de otros reproductores de MP3/WMA aunque se utilice el mismo disco.
• Aparece "ROOT" cuando se visualiza el nombre de la carpeta raíz.

Copyright

Las leyes de copyright prohíben copiar, distribuir y vender material con derechos de autor, como pueda ser música, sin el permiso del propietario de tales derechos, con excepción de servir solo para entretenimiento personal.

Sin garantía

La descripción de arriba cumple con nuestras investigaciones hasta días de 2005. No hay garantía para la capacidad de reproducción y visualización de MP3/WMA.

Ajustes de audio

Ajuste de cada altavoz y de un altavoz de subgraves opcional

1 Presione [VOLUME] (SEL: Selección) para que aparezca la visualización del menú.

Selección) para que aparezca la visualización del menú.

2 Presione [VOLUME] (SEL: SELECCIÓN) para seleccionar el modo que desee ajustar.

3 Gire [VOLUME] (Volumen) hacia la izquierda o derecha para ajustar el volumen.

Si no se efectúa ninguna operación durante más de 10 segundos en el menú de audio (2 segundos en el ajuste del volumen principal), el visualizador retorna al modo normal.

• Si no se efectúa ninguna operación durante más de 10 segundos en el menú de audio (2 segundos en el ajuste del volumen principal), el visualizador retorna al modo normal.
• Cuando SRS WOW está activado, solo puede ajustarse el volumen principal, el nivel del altavoz de subgraves, el filtro de paso bajo del altavoz de subgraves y el nivel trasero. (→ página 92)

(Margen de ajuste: 0 a 40, Ajuste predeterminado: 18)

① : Incremento ②: Reducción

Graves

(Margen de ajuste: -12 dB a +12 dB, pasos de 2 dB, Ajuste predeterminado: Graves 0 dB)

(Margen de ajuste: -12 dB a +12 dB, pasos de 2 dB, Ajuste predeterminado: Graves 0 dB)

① : Incremento ② : Reducción

Agudos

(Margen de ajuste: -12 dB a +12 dB, pasos de 2 dB, Ajuste predeterminado: Agudos 0 dB)

① : Incremento ② : Reducción

Nota: No active SQ y Graves/Agudos al mismo tiempo para evitar que se produzca distorsión del sonido.

Ajuste del balance izquierdo-derecho

(Margen de ajuste: L (izquierdo) 15 a R (derecho) 15 y Centro, Ajuste predeterminado: Centro)

① : Acentuación del canal derecho ② : Acentuación del canal izquierdo

Ajuste del balance delantero-trasero

(Margen de ajuste: R (trasero) 15 a F (delantero) 15 y Centro, Ajuste predeterminado: Centro)

① : Acentuación del canal delantero ② : Acentuación del canal trasero

Ajuste del nivel del altavoz de subgraves

(Margen de ajuste: MUTE (-∞), -6 dB a +6 dB, pasos de 2 dB, Ajuste predeterminado: 0 dB)

① : Incremento ② : Reducción

Filtro de paso bajo del altavoz de subgraves

(Margen de ajuste: 80 Hz, 120 Hz, 160 Hz, Ajuste predeterminado: 80 Hz)

① : Incremento ② : Reducción

Margen de salida del altavoz de subgraves

Márgenes de salida de los otros altavoces

Filtro de paso alto

Solo para el CQ-C7403U/C7303U

(Margen de ajuste: Filtro desactivado (OFF), 90 Hz, 135 Hz, 180 Hz, 225 Hz, Ajuste predeterminado: Filtro desactivado (OFF))

① : Incremento ② : Reducción

Ajuste del nivel trasero (SRS WOW)

Solo para el CQ-C7403U/C7303U

(Margen de ajuste: 0 a -15, Ajuste predeterminado: -10)

① : Arriba ② : Abajo

Nota: El nivel trasero solo puede ajustarse cuando se ha activado SRS WOW. (→ página 92)

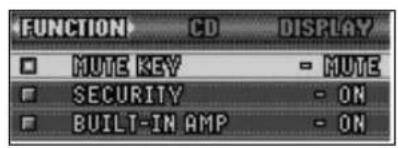

Ajustes de funciones

Ajuste de la visualización del menú de sistemas

Presione [MENU] para que aparezca la visualización del menú.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU)

2 Presione [<] o [>] para visualizar el menú de sistemas.

Presione A o V para seleccionar la función que desee ajustar. 4 Presione [BAND] (SET) para realizar el ajuste. 5 Presione [MENU] para confirmar el ajuste.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

MUTE KEY

Ajuste de las funciones de los botones [MUTE].

MUTE : Volumen silenciado (Ajuste predeterminado)

BTT LV1: Reducción del volumen en 10 pasos. RTT LV2: Reducción del volumen en 5 pasos.

SECURITY

Ajuste de la dirección (=>), página 87)

ON: ON (activada) (Ajuste predeterminado) OFF: OFF (desactivada)

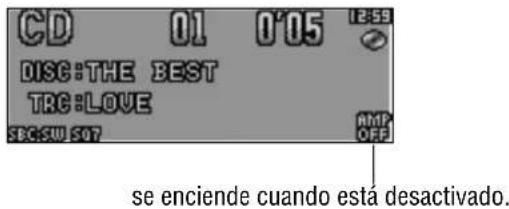

BUILT-IN AMP

Solo para el CQ-C7403U/C7303U

Podrá activar y desactivar el amplificador integrado. ON: Amplificador activado (Ajuste predeterminado) OFF: Amplificador desactivado (cuando se emplea el amplificador externo)

Ajustes del visualizador

Ajuste de la visualización del menú de sistemas

Presione [MENU] para que aparezca la visualización del menú.

Para emplear el controlador remoto, mantenga presionado SEL durante 2 o más segundos.

2 Presione [<] o [>] para visualizar el menú del visualizador. Presione A o V para seleccionar la función que desea ajustar. 4 Presione [BAND] (SET) para confirmar la visualización. 5 Establezca el valor de ajuste. 6 Presione [BAND] (SET). 7 Presione [MENU] para confirmar el ajuste.

Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.

DEMOSTRACIÓN

Cambio con [BAND].

ON (ENCENDIDO): Pantalla de demostración cuando no se efectúa ninguna operación (Ajuste predeterminado)

OFF (APAGADO): Pantalla normal

GRAPHIC PATTERN (Patrón Gráfico)

(Margen de ajuste: 5 tipos, Ajuste predeterminado: All)

Efectúe la selección con [<] o [>]

Todo: Visualización secuencial desde el patrón A al C

Patrón A-C

S.A.: Visualización de 19 bandas (Patrón de visualización del analizador)

STILL IMAGE PATTERN (Imagen Fija)

(Margen de ajuste: 11 temas, Ajuste predeterminado: All)

Cambio mediante [ ] o [>

Todo: Visualización secuencial desde el patrón 1 al 10 No.1-10

CONTRAST

(Margen de ajuste: 1 a 5, Ajuste predeterminado: Contraste 3) [>]: Ángulo de visión inclinado hacia arriba [ ] : Ángulo de visión inclinado hacia abajo

CLOCK ADJ

Nota: Ajuste la hora cuando aparezca "ADJUST" en el visualizador.

[>] : Ajuste de los minutos [<]: Ajuste de las horas

Notas:

• Pueden seleccionarse el patrón gráfico y la imagen fija. (→ página 105)
• Si se seleccionan datos corruptos, aparecerá "DISPLAY FILE INCOMPLETE". (→ página 106)

Personalice la visualización (función personalizada)

Sólo para el CQ-C7403/C7303U

Podrá editar las imágenes en movimiento y las imágenes fijas que estén internamente almacenadas en la unidad. También podrá emplear los dos descargados del sitio de Panasonic en la Web y los datos que se hayan almacenado con una cámara digital u otros dispositivos y procesados con el software exclusivo IMAGE STUDIO. Vea también las "Notas sobre la función personalizada". ( ⇒ ).

Nota: Para más detalles, visite el sitio de Panasonic en la Web (http://panasonic.co.jp/pas/en/software/customize/index.html).

Preparativos:

Tenga a mano el disco CD-R/RW que contenga los datos a personalizarse.

1 Si hay algo en el disco, saque el disco.

2 Presione

[SRC/PER] para seleccionar el modo de CD.

3 Mantenga presionado [SEL] durante 4 o más segundos para visualizar la pantalla del menú.

4 Cargue un disco CD-R/RW que contenga datos.

Notas:

• Es posible que la unidad tarde cierto tiempo en identificar el disco CD-R/RW.
• Los discos grabados con el software de escritura para paquetes no son compatibles.

Desplazamiento de datos de imágenes (=> página 104)

STILL IMAGE (Imagen Fija)

Datos de imágenes fijas (=> página 104)

MENSAJE INICIAL

Desplazamiento de imágenes al conectarse la alimentación

MENSAJE DE CIERRE

Desplazamiento de imágenes al desconectarse la alimentación

6 Seleccione un archivo.

An [<][>]: Selección

[BAND] (SET): Confirme

Notas:

• Los ARCHIVOS se identifican automáticamente por sus extensiones, y se visualizan los ARCHIVOS de destino.
• Si se selecciona "BACK", aparece la pantalla del caso 5.

7 Para un archivo de imagen en movimiento o archivo de imagen fija, seleccione el lugar en el que deba guardarse el archivo.

• Los nuevos datos se sobrescriben sobre los datos existentes.
• Si se selecciona "BACK", aparece la pantalla del caso 6.

8 Confirme el elemento de transición.

Se efectúa la personalización. No desconecte la alimentación a mitad de la operación. (Tarda aprox. 1 minuto en completarse esta operación para una imagen en movimiento de 168 kB .) Después de terminarse esta operación, aparece la pantalla del paso 5.

Nota: Si se selecciona "NO", aparece la pantalla del caso 5.

9 Presione [OPEN] para expulsar el disco.

10 Mantenga presionado [SEL] durante 4 o más segundos.

Regresa al modo de CD.

Personalice la visualización (función personalizada)

Nota sobre el servicio de descarga

Es posible que se suspenda o detenga el servicio de descarga sin previo aviso. El servicio de descarga no está disponible en algunas zonas. Para más información, visite el sitio en la Web oficial.

Sitio de Panasonic en la Web: (http://www.panasonic.co.jp/global/)

• Este servicio de descarga no está disponible en algunas zonas. Para más detalles, acceda al sitio de Panasonic en la Web.
• IMAGE STUDIO sólo está disponible para su descarga en la dirección suma. No se incluye en el paquete de esta unidad.
• Consulte el manual de instrucciones descargado para ver la forma de utilizar IMAGE STUDIO.

Notas sobre el archivo

• El archivo específico de personalización puede descargarse desde la URL siguiente. Podrá crear archivos exclusivos guardados con una cámara digital y otros dispositivos empleando el software exclusivo IMAGE STUDIO, al que podrá acceder desde la misma URL.
• No cambie la extensión. De lo contrario, no podrían reconocerse los datos.

Para la creación del disco

• Guarde sólo los datos específicos de personalización.
• Guarde todos los datos en el directorio raíz. Los archivos contenidos en una carpeta no podrán ser reconocidos.
• Siga la tabla con el número de archivos que se guardan en un disco. Los archivos que sobrepasen la capacidad específica no podrán leerse.
• Los discos grabados con el software de escritura por paquetes no son compatibles.

Tipo Extension	Número máximo.
PATRón GRÁFICO .pfm 10
IMAGEN FIJA .pfs 15
MENSAJE INICIAL .pfo 5
MENSAJE DE CIERRE	. pfe 5

Para la personalización

• Si se interrumpe la personalización debido a la desconexión de la alimentación, a la parada del motor, a la extracción del panel frontal, o a otras razones, correrá el peligro de pérdida de los datos. En tales casos, intente de nuevo la personalización.
• La imagen predeterminada existe en el sitio de Panasonic de la Web. Si desea restaurarlo, descargue la imagen de dicho sitio.

Sitio de descarga: http://panasonic.co.jp/pas/en/software/ customize/index.html

Mensajes de visualización de error

NO FILES DETECTED

No hay datos específicos de personalización en el disco

⇒ Inserte un disco que contenga datos específicos de personalización.

CUSTOMIZING FAILED

Ha fallado la personalización

⇒ Compruebe si la extensión es correcta y si el contenido del archivo es apropiado.

DISPLAY FILE INCOMPLETE

La imagen en movimiento o imagen fija propuesta está dañada.

Personalícela de nuevo y sobrescriba el archivo con el nuevo.

Si cree que hay algo que no funciona bien

Efectúe las comprobaciones y los pasos descritos en las tablas siguientes.

Si las sugerencias descriñas no resuelven el problema, le recomendamos技术水平 no se quitterá. El的专业 no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos技术水平 no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos技术水平 no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos技术水平 no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos技术水平 no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos高水平 no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos high no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos-low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos Low no se quitterá. Si las sugerencias descriñas no resuelven el problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resuelven the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriñas no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriías no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriías no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriías no resUELts the problema, le recomendamos low no se quitterá. Si las sugerencias descriías no resUELts the problema, le recomendamos low no se quitterá. Si las sagcerificas no resuelven el problema, le recommendaron lo que el problema es 解决方案 (1) 和 (2).

No tome nunca medidas especialmente las que no están indicadas en cursiva en "Solución posible", que se describe abajo, porque son demasiado peligrosas para que las realicen los mismos usuarios.

Advertencia

• No emplee la unidad en un estado anormal, por ejemplo, sin sonido, con humo, u olor raro, porque podría producirse fuego o descargas eléctricas. Deje de utilizar inmediatamente la unidad y consulte a su distribuidor.
• No intente nunca reparar la unidad usted mismo porque es peligroso.

Problema

Unidad sin alimentación

Causa posible ⇒ Solución posible

El cable de alimentación (batería, alimentación y tierra) está conectado de forma errónea. ⇒ Compruebe las conexiones.

Fusible quemado. ⇒ Elimine la causa de la fundición del fusible y reemplace por un fusible nuevo. Consulte con su concesionario.

No hay generación de sonido.

El cableado de las líneas de altavoz no está correcto, o hay un contacto que está interrumpido o deficiente. ⇒ Compruebe el cableado de acuerdo con el diagrama del cableado. (Instrucciones de instalación)

Hay un generador de ondas electromagnéticas tal como un teléfono celular cerca de la unidad o sus líneas eléctricas. ⇒ Mantenga el generador de ondas electromagnéticas tal como un teléfono celular alejado de la unidad y del cableado de la unidad. En caso de que el ruido no pueda eliminarse bajo el arnés del cableado del automóvil, consulte con su concesionario.

El ruido se produce en pasos con las revoluciones del motor.

El contacto del conductor de puesta a tierra es pobre. ⇒ Asegúrese de que el conductor de puesta a tierra está conectado seguramente a una parte sin pintar del chasis.

El ruido del alternador viene desde el automóvil.

⇒ Cambie la posición del cableado del conductor de puesta a tierra. ⇒ Monte un filtro de ruido sobre la fuente de alimentación.

Común (continua)	Problema	Causa posible ⇒ Soluciones posible
	Algunas operaciones noSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOseoSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEQEOEQEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEO SEOSEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEO EQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOQQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOAQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEOSQEOEQEO SQOOO O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O D E C A S O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O E C H O F I S O E S O E S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S O S 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 3 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 4 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 6 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 5 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 8 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 7 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 9 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 ①
	No hay sonido desde los altavoces	El ajuste del altovo no está claro en los canales derecho o izquierdo. → Realice el cableado del altovo de acuerdo con el diagrama del cableado.
	Los canales del altovo está invertidos por el centro central no se han fiquido.	Los TERMINos yeroso en los canales derecho e izquierdo de los altavoces están connectados de forma invertida. → Realice el cableado del altovo de acuerdo con el diagrama del cableado.
	No hay sonido desde los altavoces	Se ha activado el dispositivo de seguidad. → Consulte a su distribuidor o al centro de service Panasonic para ser.
	Recepción pobre o ruido	La instalación de antenna o cableado del cable de antenna está con fallas. → Compruebe si la posición de montaje de antenna y su cableado está tierra a tierra de la antenna está conductada seguramente al chasis.
	El número de emisoras preajustadas es menor de 6.	No se suministra alimentación al amplIFICador de antenna (cuando utilizes una antenna de pellicULA, etc.). → Compruebe el cableado del conductor de bateria de antenna.
	Las emisoras preajustadas nouden almacenarse.	El contacto del conductor de la bateria es pobre, o el conductor de la bateria no está siempre energizzato. → Asegúrese de que el conductor de la bateria seonga para conectaro segura-mente, y preajuste de nuevo las emisoras.
Problema	Causa posible ⇒ Solución posible
No hay reproducción o el disco es expulsion.	El disco está colocado al revés. → Inserte el disco correctamente.
	Hay una falla o materias extrañas en el disco. → Retire la materia extraña, o utilise un disco sin fallas.
El sonido saliva o tiene ruidos.	Hay una falla o materias extrañas en el disco. → Retire la materia extraña, o utilise un disco sin fallas.
El sonido saliva debido a la vibración.	Launidad no está suficientemente asegurada. → Asegure launidad a la caja de la consola.
	Launidad está inclinada en más de 30° en la direction de parte delantera a extremo. → Haga que el ángulo sea de 30° o menos.
El disco no pueda expulsionarse.	Hay algo, como你可以 ser una etiqueta despegada, que obstruye la calidad del disco. → Mantenga presionado el botón [▲] (OPEN) durante 2 o más segundos cuando el panel frontal está abierto (expulsión forzada del disco). En caso de que la expulsion forzada del disco no funciona, consulte al distribuidor.
	El microcontrolador en launidad opera anormalmente debido a ruidos u otros factores. → Desenchufe el cable de alimentación y vuélvalo a enchufar. En caso de que launidad siga sin funciona, consulte a su distribuidor.
No hay reproducción o el disco es expulsionado.	El disco tiene datos con formatting que no puedes reproducirse. → Refiérase a la descripción acerca de MP3/WMA para los datos de sonido que;puede reproducirse, excepto CD-DA (eskaar, CD musical).
Los CD-R/RW que se;puede reproducir en除外 dispositivos no;puede reproducirse con estaunidad.	La capacité de reproducción de algunos CD-R/RW puede depender en la combinación de medio de grabación, software de grabación y grabadora usada aunsi ellos CD-R/RW se;puede reproducir en除外 dispositivos tales como un PC. → Haga los CD-R/RW en combinación diferente de medios de grabación,software de grabación y grabadora afterwards de referirse a la descripción acerca del MP3/WMA.
El sonido saltatotiene ruidos.	Hay una falla o materia extraña sobre el disco. → Retire la materia extraña, o utilise un disco sin fallas. Para el formatoMP3/WMA refiérase a la descripción acerca del MP3/WMA.
	La reproducción de ARCHivos con VBR (velocidad en bits variable) pueda causarciertos saltos del sonido. → Reproduzca ARCHivos que no Sean VBR.

Solución de problemas

Problema	Causa posible → Solución posible
No hay respuesta a la presión de los botones	La pila está insertada al revés. Se ha insertado una pila incorrecta. → Inserte una pila correcta en la direction correctness.
	La pila está gastada. → Reemplace la pila por otraunda.
	La direccion en la que orienta el control remoto es errónea. → Oriente el control remoto al sensor de la unidad y presione los botones.
	El sensor está expuesto a la luz directa del sol. (Es possible que no pueda operarse el control remoto cuando el sensor está expuesto a la luz directa del sol. En este caso, no hay ningún problema en el sistemas.) → Bloquee la luz del sol que da al sensor.

Mensajes de error visualizados

Nota: Consulte la Guía de mejora del sistema para ver los mensajes de error relacionados con los productos OPCIONALES.

Notas acerca de los discos

Notas sobre los discos CD/tipos de CD (CD-ROM, CD-R, CD-RW)

Si utiliza discos CD de venta comercial, deben tener una de estas etiquetas que se muestran a la derecha. Algunos discos CD protegidos contra copia no pueden reproducirse.

Cómo agarrar los discos

No toque la parte inferior del disco. No haga rayaduras en el disco. No combe el disco. - Cuando no lo utilice, guarde el disco en su caja.

No emplee discos con formas irregulares.

No deje los discos en los lugares siguientes:

• Bajo la luz directa del sol
• Cerca de la calefacción del automóvil, lugares polvorientos, sucios o húmedos
• Sobre los asientos o sobre el tablero de instrumentos

Limpieza de los discos

Emplee un paño seco y suave para frotar desde el centro del disco hacia afuera.

No adhiera ninguna pegatina ni etiqueta a los discos.

No escriba en la etiqueta del disco con un lápiz grueso ni con un bolígrafo.

Lado impreso

Etiquetas creadas con una impresora

Discos con formas irregulares

Notas sobre los discos CD-R/RW

• Es posible que se encuentre con algunos problemas al reproducir algunos discos CD-R/RW grabados en grabadoras de CD (unidad de CD-R/RW), ya sea debido a sus características de grabación o suciedad, huellas dactilares, rayaduras, etc. en la superficie del disco.
• Los discos CD-R/RW son menos resistentes a altas temperaturas y alta humedad que los discos CD musicales normales. Si los deja bajo un vehículo durante mucho tiempo seguido, puede dañarse y ser imposible su reproducción.
• Algunos discos CD-R/RW no pueden reproducirse bien debido a la incompatibilidad entre el software de grabación, la grabadora de CD (unidad de CD-R/RW) y los discos.
• Este reproductor no puede reproducir discos CD-R/RW si la sesión no se ha cerrado.
• Este reproductor no puede reproducir discos CD-R/RW si contienen datos que no son del formato CD-DA o MP3/WMA.
• Asegúrese de observar las instrucciones de los discos CD-R/RW para su manipulación.

Mantenimiento

Limpieza del aparato

Su producto ha sido diseñado y fabricado para asegurar el funcionamiento con el mantenimiento mínimo.

Emplee un paño para la limpieza rutinaria del exterior. No emplee nunca bencina, disolvente, ni otros tipos de solventes.

Fusible

Si se quema el fusible de reemplazo, solicite el servicio al centro de servicio técnico Panasonic autorizado que le quede más cercano.

Advertencia

• Emplee fusibles del mismo amperaje especificado (15 A). El empleo de sustitutos distintos o de fusibles de mayores amperajes, o la conexión directa del aparato sin fusible, puede ser causa de incendio o de daños en el aparato. Si se quema el fusible de reemplazo, solicite el servicio al centro de servicio técnico Panasonic autorizado que le quede más cercano.

Especificaciones

Alimentación 12 V CC (11 - 16 V), tensión de prueba de 14,4 V, negativo a masa

Controles de tono (graves/agudos)	Graves: ±12 dB a 60 Hz, Agudos: ±12 dB a 16 kHz
Frecuencia central del ecualizador	60, 160, 400, 1 k, 3 k, 6 k, 16 kHz (CQ-C7403U/C7303U), Banda 1 (60, 80, 100, 200 Hz), Banda 2 (500, 1k, 2k, 3k Hz), Banda 3 (10k, 12k, 15k, 18k Hz) (CQ-C7203U/C7103U)
Margon variable del ecualizador	-12 dB a 12 dB (pasos de 2 dB)
Consumo de corriente Menos de 2,2 A (Modo de CD, 0,5 W 4 altavoces)
Salida maximizinga potencia 50 W x 4 (a 1 kHz)
Impedancia de los altavoces 4 - 8 Ω
Tensión de salute de preamplificador	5 V (CQ-C7403U/C7203U), 2,5 V (CQ-C7303U), 2V (CQ-C7103U) (Modo de CD, 1 kHz, 0 dB)
Tensión de salute del altavoz de subgraves	5 V (CQ-C7403U/C7203U), 2,5 V (CQ-C7303U), 2V (CQ-C7103U) (Modo de CD, 1 kHz, 0 dB)
Impedancia de salute de preamplificador	60 Ω (CQ-C7403U/C7203U), 200 Ω (CQ-C7303U/C7103U)
Impedancia de salute del altavoz de subgraves	60 Ω (CQ-C7403U/C7203U), 200 Ω (CQ-C7303U/C7103U)
Dimensiones (unidad principal)	178 (An) x 50 (Al) x 155 (Prf) mm {7" x 1" /16" x 6" /8"}
Peso (unidad principal)	1,6 kg {3 lbs. 8 oz}

Frecuencia de muestreo Sobremuestreo óctuple

Convertidor D/A Sistema 4 DAC

Tipo de fonocaptor 3haceastigmático

Fuente de luz Láser semiconductor

Longitud de onda 790 nm

Respuesta en frecuencia 20 Hz - 20 kHz (±1 dB)

Relación de señal/ruido 96 dB

Distorsión armónica total 0,01% (1 kHz)

Fluctuación y trémolo Por debajo de los límites mensurables

Separación de canales 75 dB

FM

Gama de frecuencias 87.9 MHz - 107.9 MHz

Sensibilidad de uso 10,2 dBf (0,9 μV, 75Ω)

Sensibilidad de silenciamiento a 50 dB 15,2 dBf (1,6 μV, 75Ω)

Respuesta en frecuencia 30 Hz - 15 kHz (±3 dB)

Selectividad de canal alternativo 75 dB

Separación estereofónica 35 dB (a 1 kHz)

Relación de rechazo de imagen 75 dB

Relación de rechazo de FI 100 dB

Relación de señal/ruido 62 dB

AM

Gama de frecuencias 530 kHz - 1710 kHz

Sensibilidad de uso 27 dB/μV (señal/ruido 20 dB)

Notas:

• Especificaciones y diseño sujetos a cambios sin previo aviso debido a mejoras del producto.
• Algunos valores e ilustraciones de este manual pueden ser distintos de los de su producto.

Panasonic Consumer Electronics Company, Division of Panasonic Corporation of North America One Panasonic Way, Secaucus, New Jersey 07094 http://www.panasonic.com

Panasonic Sales Company, Division of Panasonic Puerto Rico, Inc. ("PSC") Ave. 65 de Infantería, Km. 9.5 San Gabriel Industrial Park, Carolina, Puerto Rico 00985 http://www.panasonic.com

Panasonic Canada Inc. 5770 Ambler Drive, Mississauga, Ontario L4W 2T3 http://www.panasonic.ca

YEFM285749A

ND1205-1125

Printed in China Imprimé en Chine Impreso en China
