Introducción

Características

Conjunto de circuitos sencillo que proporciona una calidad de sonido potente y fiel

El A-9010 es un modelo diseñado para proporcionar el mejor rendimiento en calidad de sonido, el elemento requerido fundamental para un amplificador integrado. Mediante el uso de nuestro fiable amplificador de componentes electrónicos discretos como componente esencial, el A-9010 incorpora un compacto conjunto de circuitos gracias a su funcionalidad simplificada. Con el fin de minimizar el número de componentes de conmutador para los recorridos de la señal, el número de conjuntos de terminales de altavoz se ha limitado a solo uno. Además, la sección del amplificador para auriculares y la de entrada de altavoces están separadas. El resultado es un producto fiel a su concepto de diseño que otorga la máxima prioridad a la transmisión directa y de alta precisión de energía musical.

• Baja NFB (retroalimentación negativa), diseño de accionamiento de baja impedancia y alta corriente
• (Modelos europeos) 70 W/ch (1 kHz, 4 ohmios, 0,7 % THD, 2 canales accionados de IEC)
• (Modelos norteamericanos) 70 W/ch (1 kHz, 4 ohms, 0,7 % THD, 2 canales accionados de FTC)
• Partes aprobadas como disipador térmico de extrusión de alumnio, terminal de altavoz de alta calidad, etc.
• Función directa instalada que permite acortar el recorrido de la señal
• Equipado con convertidor 192 kHz/24 bit D/A Wolfson

Accesorios suministrados

■ Mando a distancia (RC-902S)× 1
- Pilas para el mando a distancia (AAA/R03)× 2

* En los catálogos y en el embalaje la letra al final del nombre del producto indica el color. Las especificaciones y operaciones son las mismas independientemente del color.

Uso del mando a distancia

Retire la tapa de la parte posterior del mando a distancia e introduzca dos pilas AAA/R03 con los extremos +/- orientados de la misma forma que se muestra en la imagen. Vuelva a colocar la tapa.

• Si el mando a distancia no funciona correctamente, sustituya las pilas.
• No mezcle pilas nuevas y viejas o diferentes tipos de pilas.
• Si no va a utilizar el mando a distancia durante un período largo de tiempo, quite las pilas para evitar daños por fugas o corrosión.
• Retire las pilas agotadas lo antes posible para evitar daños por fugas o corrosión.

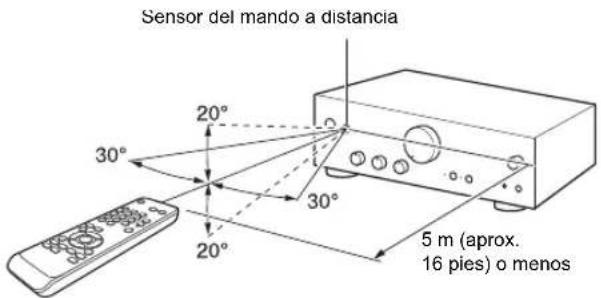

Sensor del mando a distancia 20° 30° 30° 20° 5 m (aprox. 16 pies) o menos

Al utilizar el mando a distancia, apunte hacia el sensor de mando a distancia de la unidad desde una distancia de 5 m (aprox. 16 pies) o menos.

• No coloque obstáculos entre la unidad y el mando a distancia.
• Si se utiliza otro mando a distancia del mismo tipo en la misma sala, o si la unidad está instalada cerca de un equipo que utiliza rayos infrarrojos, es posible que el mando a distancia no funcione correctamente.
• Es posible que el mando a distancia no funcione correctamente si la unidad está sometida a luz brillante, como la luz solar directa o luces fluorescentes de tipo inversor. Tenga esto en cuenta cuando realice la instalación.
• Es posible que el mando a distancia no funcione correctamente si la unidad está instalada en un estante detrás puertas de vidrio de colores. Tenga esto en cuenta cuando realice la instalación.

Instalación

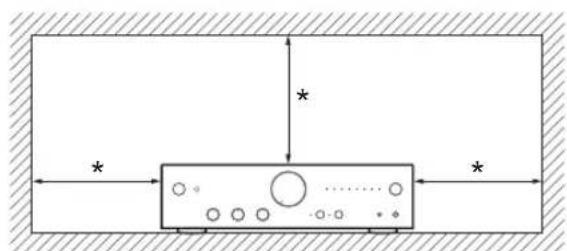

Instale la unidad en una estantería o estante robusto. No instale la unidad en un lugar con vibraciones o en posición inestable. Asegúrese de no obstaculizar la disipación de calor permitiendo una adecuada ventilación.

* 20 cm (aprox. 8") o más

10 cm (aprox. 4") o más

Conexiones

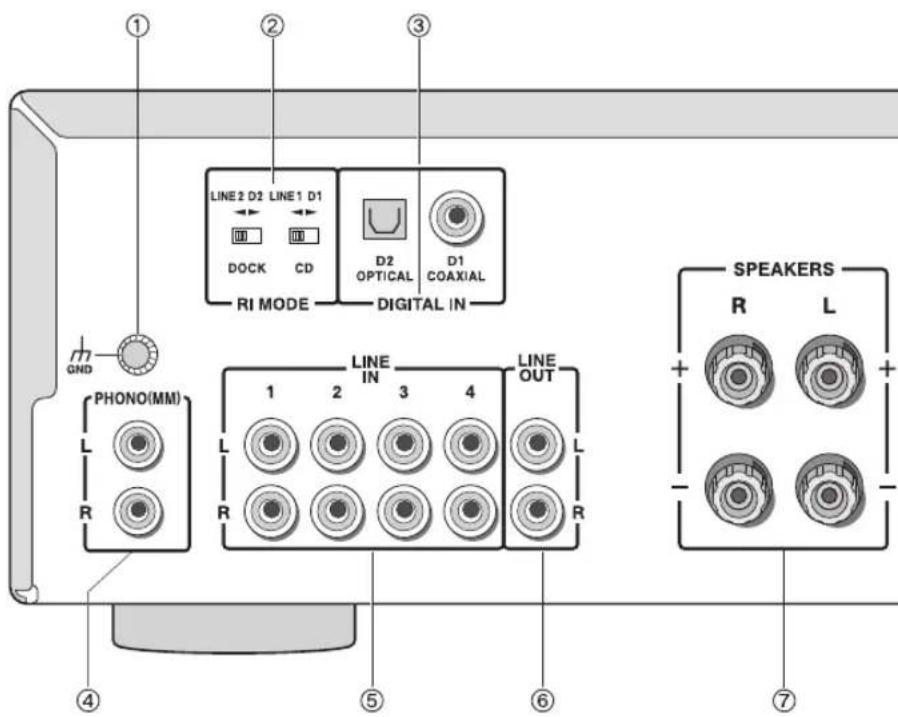

LINE 2 D2 LINE 1 D1 DOCK CD D2 OPTICAL D1 COAXIAL RI MODE DIGITAL IN GND PHONO(MM) LINE IN LINE OUT 1 2 3 4 L R L R R SPEAKERS R L + - ④ ⑤ ⑥ ⑦

① Terminal GND: Conecta el cable a tierra de la placa giradiscos.
② Interruptor RI MODE: Utilizado para establecer la configuración de enlace con el equipo Onkyo con terminal RI.
③ Clavijas DIGITAL IN COAXIAL (D1)/OPTICAL (D2): Conecta un equipo de reproducción con un terminal de salida de audio digital como un reproductor de CD, TV, etc. Conectar con un cable digital óptico (OPTICAL) o un cable digital coaxial (COAXIAL).

• Dado que la clavija OPTICAL (D2) dispone de una cubierta, empuje el cable contra la cubierta mientras se gira en el interior.
• Para evitar daños en la cubierta, mantenga recto el conector óptico al insertarlo y extraerlo.

④ Clavijas PHONO (MM): Conecta un tocadiscos con un cable de audio.
⑤ Clavijas LINE IN 1/2/3/4: Conecta un equipo de reproducción como un reproductor de CD, etc., con un cable de audio.
⑥ Clavijas LINE OUT: Conecta un equipo de reproducción como una pletina, etc., con un cable de audio. Esto se utiliza para grabar un audio desde el equipo de reproducción conectado a esta unidad.
⑦ Terminales SPEAKERS: Conecte los altavoces.

Cables utilizados para conectar (vendidos por separado)
Cable de audio

Cable digital coaxial

Cable digital óptico

Cable de altavoz

Cable RI

Apriete las clavijas todo lo posible para que las conexiones sean buenas. Las conexiones flojas pueden causar ruido o fallos de funcionamiento.

Conectar el reproductor de CD, etc., mediante LINE

Mediante un cable de audio, conecte a un terminal de LINE IN 1/2/3/4.

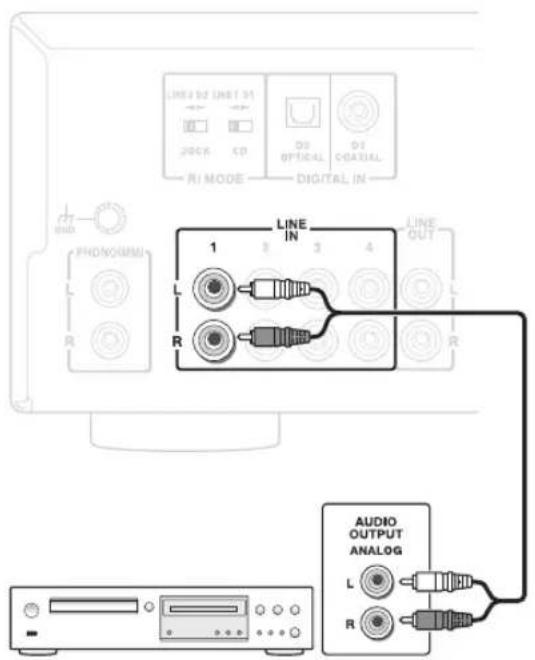

Ejemplo: Conexión con el terminal LINE IN 1

LINE OUT LINE IN ROCK CD DI OPTICAL DI CERADIAL RI MODE DIGITAL IN PHOLOGEM LINE IN LINE OUT 1 2 3 4 L R R AUDIO OUTPUT ANALOG L R

- Al reproducir, gire el selector INPUT y encienda el LED de fuente de entrada correspondiente al terminal conectado. (Ejemplo: "LINE 1" cuando esté conectado al terminal LINE IN 1)

Conectar a un equipo Onkyo con terminal RI

Tales operaciones como el encendido se realizan automáticamente si un dispositivo Onkyo se conecta mediante un terminal RI. Para ver los métodos de conexión y configuración, consulte "Conexión de un equipo Onkyo con terminal RI" (⇔ 8).

Conectar reproductor de CD, etc., mediante DIGITAL

Conecte a un terminal COAXIAL (D1) o a un terminal OPTICAL (D2) en función el terminal de conexión del equipo de reproducción que se va a utilizar.

En esta unidad se puede disfrutar de un audio digital PCM No introduzca ninguna de señal de audio digital que no sea PCM.

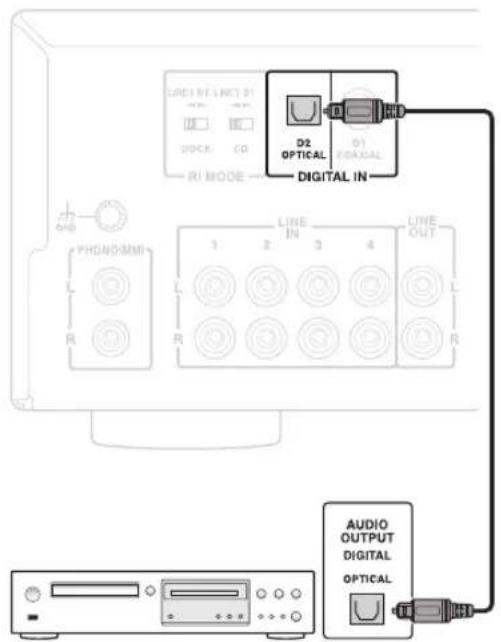

Ejemplo: Conexión con el terminal OPTICAL (D2)

- Al reproducir, gire el selector INPUT y encienda el LED de fuente de entrada correspondiente al terminal conectado. (Ejemplo: "D 2" cuando esté conectado al terminal OPTICAL (D2))

Conectar a un equipo Onkyo con terminal RI

Tales operaciones como el encendido se realizan automáticamente si un dispositivo Onkyo se conecta mediante un terminal RI. Para ver los métodos de conexión y configuración, consulte "Conexión de un equipo Onkyo con terminal RI" (⇔ 8).

Conexión a un tocadiscos

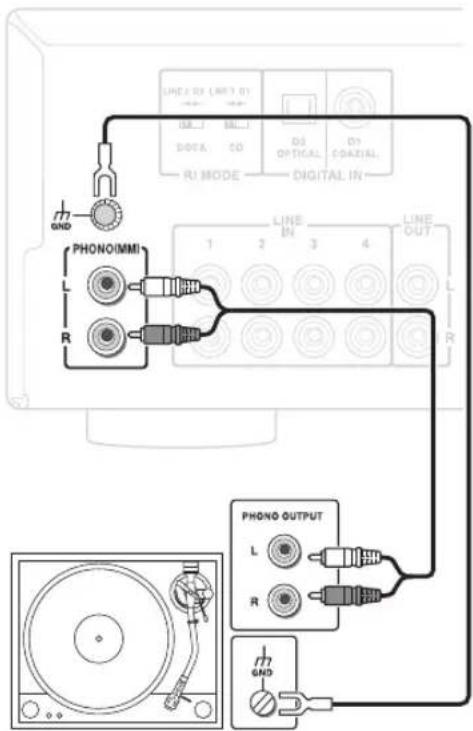

Mediante un cable de audio, conecte al terminal PHONO (MM). Además, si hay un terminal GND en el tocadiscos, conecte con el terminal GND de esta unidad mediante un cable a tierra.

LINE2 DI (LINE1 01) MLJ MLT DOEA CO D3 OPTICAL D3 DGAZIAL RI MODE DIGITAL IN GND PHONO(MMI) L R LINE IN LINE OUT 1 2 3 4 L R PHONO OUTPUT L R GND

• Esta unidad está diseñada para un tocadiscos que emplee una cápsula MM. Cuando utilice un tocadiscos con cápsula MC, conecte un transformador elevador comercial o un amplificador de cabeza entre esta unidad y el tocadiscos.
• Si el tocadiscos cuenta con un ecualizador de phono incorporado, conecte el cable de audio a uno del terminal LINE IN 1/2/3/4.

Conexión de un equipo Onkyo con terminal RI

Las siguientes funciones de enlace pueden accionarse mediante la conexión de un reproductor de CD Onkyo un dock RI, o un sintonizador (*) con terminal RI mediante un cable RI.

* La función de enlace no funcionará correctamente con otros equipos, como un reproductor de MD, etc. Además, es posible que parte de la función no funcione aunque esté conectada a través de RI dependiendo del equipo.

Encendido automático: Cuando se inicia la reproducción en un equipo conectado mediante RI mientras la unidad está en modo de espera, la unidad se encenderá automáticamente y seleccionará ese equipo como fuente de entrada.

Cambio directo: Cuando se inicia la reproducción en un equipo conectado mediante RI, la unidad selecciona automáticamente ese equipo como fuente de entrada.

Apagado del sistema: El equipo se apaga automáticamente al apagar la unidad.

Mando a distancia: Puede utilizar el mando a distancia de la unidad para controlar el otro equipo Onkyo compatible con RI, apuntando con el mando a distancia hacia la unidad del sensor del mando a distancia en lugar de al equipo. Para más información sobre el funcionamiento del mando a distancia, vea "Funcionamiento del mando a distancia" (⇒ 13).

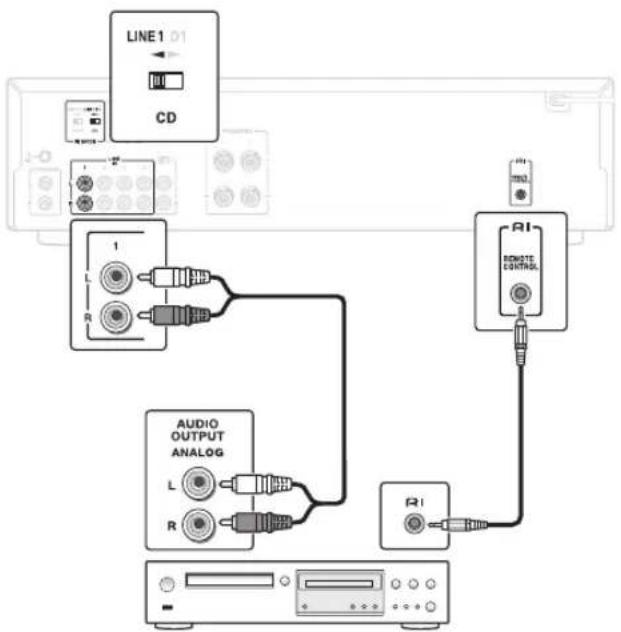

Ejemplo de conexión (conexión a un reproductor de CD mediante LINE)

Este es un ejemplo de conexión de reproductor de CD Onkyo mediante LINE. Vea la siguiente sección para otras conexiones.


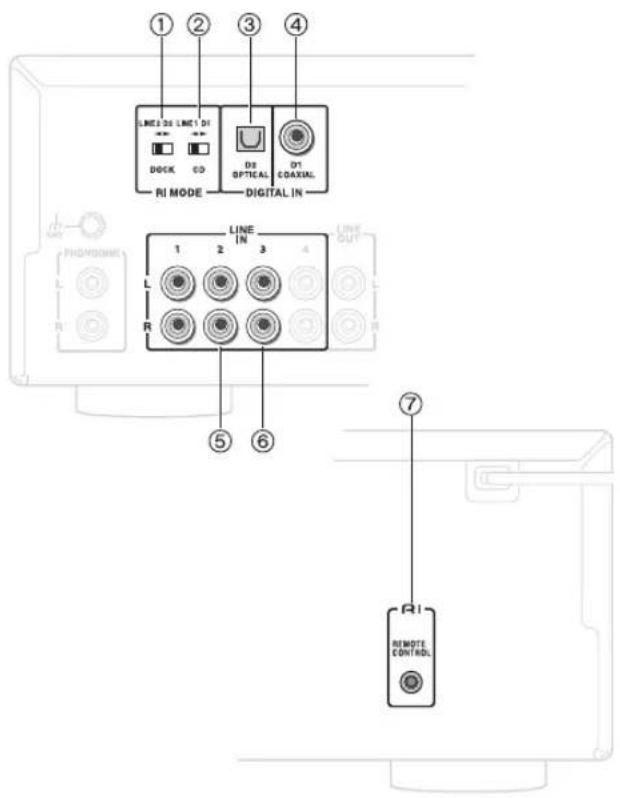

1. Conecte el cable de audio a la clavija LINE IN 1.
2. El enlace RI no funcionará correctamente cuando esté conectado a un terminal que no sea LINE IN 1.
3. Conecte el cable RI a la clavijar REMOTE CONTROL.
4. Cuando hay dos terminales RI en el equipo utilizado, el funcionamiento es el mismo cuando está conectado a cualquiera de los terminales.
5. Ajuste el interruptor RI MODE (CD) en LINE1.

■ Otro método de conexión

① ② ③ ④ LINE 3D LINE1 DI DOCK CO D2 OPTICAL D1 COAXIAL RI MODE DIGITAL IN LINE IN 1 2 3 4 L R ⑤ ⑥ LINE OUT ⑦ R1 REMOTE CONTROL

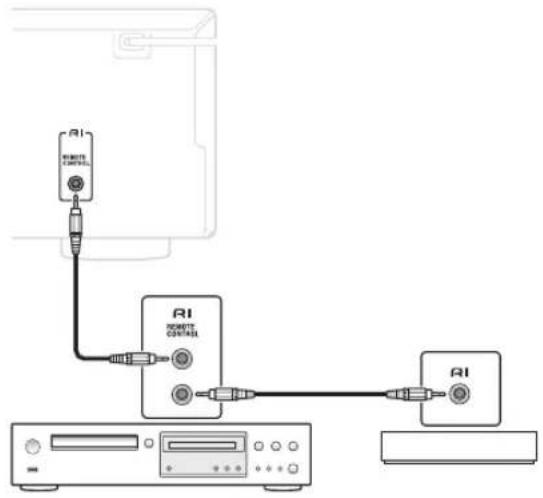

Conexión a un reproductor de CD mediante DIGITAL:

Conecte el cable digital coaxial a la clavija ©OAXIAL

(D1). Conecte el cable RI a la clavija REMOTE

CONTROL. Ajuste el interruptor (RI MODE (CD) en D1.

Conexión a un dock RI mediante LINE: Conecte el cable de audio a la clavija LINE IN 2. Conecte el cable RI a la clavija REMOTE CONTROL. Ajuste el interruptor RI MODE (DOCK) en LINE2.

Conexión a un dock RI mediante DIGITAL: Conecte el cable digital óptico a la clavija ⑩OPTICAL (D2). Conecte el cable RI a la clavija ⑦REMOTE CONTROL. Ajuste el interruptor ⑧RI MODE (DOCK) en D2.

Conexión a un sintonizador mediante LINE: Conecte el cable de audio a la clavija EINE IN 3. Conecte el cable RI a la clavija REMOTE CONTROL.

- La función de enlace de RI no es compatible cuando hay un sintonizador conectado mediante DIGITAL. No conecte el cable RI.

■ Al conectar dos o más equipos RI

RI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RjRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI RJRI R'

Cuando hay dos terminales de RI en el equipo, uno se puede conectar a esta unidad y otro se puede conectar a otro equipo, lo que permite vincular ambos equipos a esta unidad. Del mismo modo, es posible aumentar el equipo que se va a vincular. No hay ninguna especificación para conectar el equipo.

Conexión de los altavoces

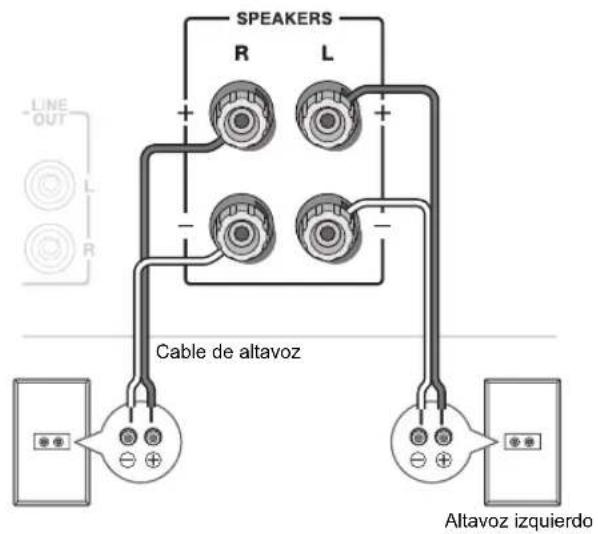

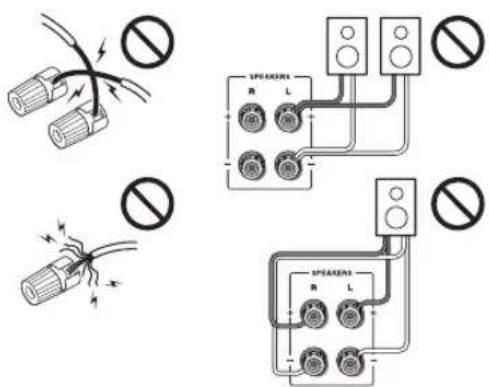

Consulte la siguiente ilustración para conectar la unidad y los altavoces derecho e izquierdo con los cables de los altavoces. Conecte el altavoz que se va a colocar en la parte derecha del terminal SPEAKERS (R) y conecte el altavoz que se va a colocar en la parte izquierda del terminal SPEAKERS (L).

Importante: Conecte los altavoces con impedancia de 4 Ω a 16 Ω. Conectar un altavoz con una impedancia inferior puede dañar la unidad.

SPEAKERS R L + - Cable de altavoz Altavoz izquierdo

Retire la funda de la punta del cable del altavoz y gire el núcleo antes de conectarlo al terminal. Efectúe la conexión correcta entre los terminales de la unidad y los terminales del altavoz (+ a + y - a -) para cada canal. Si la conexión es incorrecta, es posible que el sonido de graves sea de mala calidad debido a fase reversa.

- El cortocircuito del cable + y el cable - o el contacto con el núcleo del cable con la parte posterior de la unidad puede causar un fallo. Asimismo, no conecte dos o más cables a un terminal de altavoz o un altavoz a varios terminales.

- (Modelos norteamericanos) Al utilizar los enchufes con punta cónica disponibles en el mercado, apriete los terminales del altavoz hasta el final y luego inserte los enchufes con punta cónica. No es posible conectarlo insertando el núcleo del cable del altavoz directamente en el orificio para un enchufe con punta cónica. Asegúrese de instalar un enchufe con punta cónica antes de insertarlo.

Conectar el cable de alimentación

Antes de conectar el cable de alimentación, conecte todos sus componentes.

Conecte el cable de alimentación a una toma de CA.

a una toma de CA HUNSTER CONTROL

• El encendido de la unidad puede provocar una subida de tensión momentánea que puede interferir con otros equipos eléctricos que se encuentren el mismo circuito. Si esto supone un problema, conecte la unidad en un circuito distinto.
• Para reducir el ruido, no ate los cables de señal junto con el cable de alimentación. Conéctelos de manera que estén alejados entre sí.

Ponga la unidad en modo de espera antes de desconectar el cable de alimentación.

Operaciones

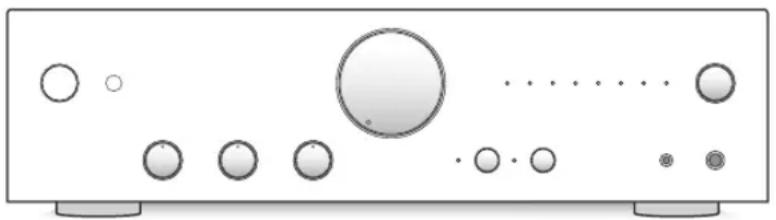

① ② ③ ④ ⑤ MAB THREE BALANCE DIRECT LOURNESS UNIT 5 PHOSS UNIT 6 PHOSS UNIT 7 UNIT 8 UNIT 9 UNIT 10 UNIT 11 UNIT 12 UNIT 13 UNIT 14

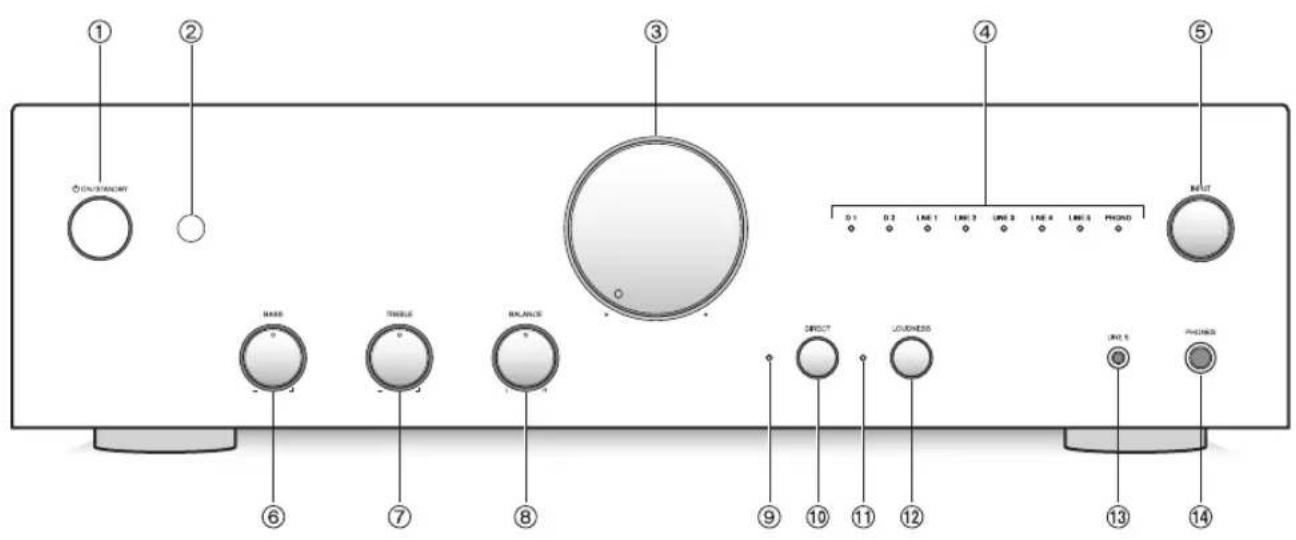

① Botón ⏻ ON/STANDBY
② Sensor del mando a distancia
③ Control de volumen
④ LED de fuente de entrada
⑤ Selector INPUT
⑥ Control BASS
⑦ Control TREBLE
⑧ Control BALANCE

Encendido de la unidad

1. Pulse el botón ON/STANDBY. El LED de la fuente de entrada parpadea y luego se enciende tras un breve período de tiempo.

Para volver al modo de espera: Esta unidad se pondrá en modo de espera al pulsar de nuevo el botón ⏻ ON/STANDBY, luego se apagará el LED de la fuente de entrada.

- La alimentación del equipo Onkyo conectado mediante RI se apagará automáticamente al poner la alimentación en modo de espera.

En esta unidad puede establecerse el Modo de Espera. Para más detalles, consulte "Ajuste de la función de modo de espera automático" (⇒ 12).

Ajustar el volumen

1. Ajuste el volumen girando lentamente el control de volumen ③

⑨ LED DIRECT
⑩ Botón DIRECT
⑪ LED LOUDNESS
⑫ Botón LOUDNESS
⑬ Clavija LINE 5: Conecta un equipo de reproducción como un reproductor de audio portátil mediante un miniconector estéreo (ø 3,5 mm).
⑭ Clavija PHONES

Selección de la fuente de entrada

1. Cambie la fuente de entrada girando el selector ⑤ INPUT.

Se puede seleccionar entrada desde los siguientes. D 1, D 2, LINE 1, LINE 2, LINE 3, LINE 4, LINE 5, PHONO

El LED de la fuente de entrada 4 correspondiente a la entrada seleccionada se enciende.

- Si no hay señal de entrada al seleccionar D 1 o D 2, parpadeará el LED de esa fuente.

Ajustar la calidad de sonido, etc.

DIRECT

El audio se emite a través del camino más corto que sea ventajoso para la calidad de sonido sin pasar por el circuito de ajuste de la calidad de sonido (BASS, TREBLE).

1. Pulse el botón DIRECT.

La función DIRECT se activa y el LED ⒹDIRECT se enciende.

- BASS, TREBLE, y LOUDNESS se desactivan cuando se activa la función DIRECT.

Para cancelar la función DIRECT: Pulse de nuevo el botón DIRECT para cancelar y el LED DIRECT se apaga.

LOUDNESS

Los graves y agudos se refuerzan cuando se baja el volumen.

1. Pulse el botón LOUDNESS.

La función LOUDNESS se activa y el LED

⑪ LOUDNESS se enciende.

- Cuando la función DIRECT está activa, la función LOUDNESS no se activará ni al pulsar el botón LOUDNESS. Pulse el botón LOUDNESS después de cancelar la función DIRECT pulsando el botón DIRECT.

- Cuando los BASS o TREBLE son altos, el efecto de LOUDNESS será inferior.

Para cancelar la función LOUDNESS: Pulse de nuevo el botón LOUDNESS para cancelar y el LED LOUDNESS se apaga. Además, la función LOUDNESS se cancelará cuando se active la función DIRECT.

BASS

Ajusta los graves.

1. Gire el mando BASS.

2. BASS se desactiva cuando se activa la función DIRECT.

3. Cuando la función LOUDNESS está activada, el rango de ajuste en dirección + para BASS disminuirá.

TREBLE

Ajusta los agudos.

1. Gire el mando TREBLE.

2. TREBLE se desactiva cuando se activa la función DIRECT.

3. Cuando la función LOUDNESS está activada, el rango de ajuste en dirección + para TREBLE disminuirá.

BALANCE

Ajusta el equilibrio de salida de audio entre los altavoces izquierdo y derecho.

1. Gire el mando BALANCE.

Uso de auriculares

Baje el volumen y, a continuación, conecte los auriculares estéreo con enchufe estándar (ø 6,3 mm, 1/4") a la clavija PHONES. Los altavoces no emiten sonido mientras los auriculares están conectados.

Ajuste de la función de modo de espera automático

Esta unidad se pondrá en modo de espera automáticamente con las siguientes condiciones cuando el modo de espera automático se pone en On.

• Cuando no hay audio en la fuente de entrada seleccionada en ese momento y esta unidad no es operada durante 20 minutos aproximadamente
• Cuando no hay entrada de señal PCM en D 1 o D 2, y esta unidad no es operada durante 20 minutos aproximadamente

El ajuste del modo de espera automático predeterminado está configurado de la siguiente forma:

(Modelos norteamericanos) Off

(Modelos europeos) On

El ajuste se puede cambiar siguiente el siguiente procedimiento.

1. Mantenga pulsado el botón ON/STANDBY mientras la alimentación está en modo de espera. La alimentación se encenderá cuando se pulse el botón, pero debe mantenerse pulsado.

El ajuste del modo de espera automático está cambiado y se mostrará de la siguiente forma:

On: EI LED D 1 parpadeará durante 2 segundos aproximadamente.

Funcionamiento del mando a distancia

① Botón ⏻: Encienda la unidad y póngala en modo automático.
- La alimentación del equipo Onkyo conectado mediante RI se apagará automáticamente al poner la alimentación en modo de espera.
② Botones INPUT SELECTOR ◀/▶: Seleccione una fuente de entrada de la unidad.
③ Botón MUTING: Silencia el sonido. Cuando el modo de silencio está activado, el LED de la fuente de entrada parpadea.
Para cancelar el modo de silencio, pulse el botón MUTING de nuevo. También se cancela al ajustar el volumen o al poner esta unidad en modo de espera.
④ Botones VOLUME ▲/▼: Ajuste el volumen de la unidad.

■ Botones que se pueden usar con el equipo Onkyo que se conecta mediante RI

Para conocer la función de cada botón, consulte el manual de instrucciones del equipo conectado.

⑤ Botones de números/botón D.TUN
⑥ Botón REPEAT
⑦ Botón RANDOM
⑧ Botón DIMMER
⑨ Botón DISPLAY
⑩ Botón INPUT
⑪ Botones dirección (NM) < >
⑫ Botón MENU
⑬ Botones de salto (|◀◀/▶▶|)
⑭ Botón de pausa (Ⅱ)
⑮ Botón de stop (■)
⑯ Botones de búsqueda (◀◀/▶▶)
⑰ Botón CLEAR
⑱ Botón ENTER
⑲ Botón RETURN
⑳ Botón de reproducción (▶)

• Es posible que el mando a distancia no funcione, o que funcione de forma parcial, con algunos equipos.
• Para controlar el equipo se requiere una conexión RI. Para más detalles, consulte "Conexión de un equipo Onkyo con terminal RI" (⇒ 8).

Resolución de problemas

Antes de iniciar el procedimiento

Puede resolver algunos problemas simplemente encendiendo/apagando o desconectando/conectando el cable, algo que resulta más sencillo que modificar la conexión, los ajustes o el funcionamiento. Intente aplicar la solución más sencilla para la unidad y el dispositivo conectado.

Para volver a la configuración predeterminada

Cuando esta unidad no está funcionando correctamente, puede volver al estado normal volviendo al estado de configuración predeterminado siguiendo el procedimiento.

Mientras la unidad está encendida, mantenga pulsado el botón DIRECT y pulse el botón ON/STANDBY.

Todos los LED se apagarán y la unidad volverá al modo de espera después de 5 segundos aproximadamente, y el estado volverá a la configuración predeterminada.

La unidad no se enciende.

• Confirme que el enchufe de alimentación esté bien conectado a una toma de corriente.
• Desenchufe el cable de alimentación una vez, espere 5 segundos y luego vuelva a enchufarlo.

La unidad se apaga inesperadamente.

• Confirme que el modo de espera automático no está activado. El modo de espera automático puede funcionar cuando la señal de entrada es muy pequeña. En tal caso, ajuste el modo de espera automático en Off (⇒ 12).
• Cuando se activa el circuito de protección (debido a sobrecarga, exceso de corriente o cortocircuito del altavoz), la unidad entra en modo de espera. Retire la fuente del problema y vuelva a encender la unidad.

No hay sonido.

• Asegúrese de que se ha seleccionado la fuente de entrada correcta.
• Compruebe si el volumen está minimizado o si está activado el modo de silencio.

• Compruebe todas las conexiones y haga las correcciones necesarias.

• Los altavoces no emiten sonido mientras los auriculares están conectados.

• Es posible que haya un contacto flojo si no se emite sonido a través de los auriculares, así que compruebe la conexión.
• La unidad no es compatible con formatos digitales que no sean PCM. La introducción de un formato digital que no sea PCM puede causar ruido fuerte.

Hay ruido.

La calidad del sonido no es buena.

• Asegúrese de que los cables del altavoz están instalados con la polaridad correcta.
• Asegúrese de que todas las clavijas de conexión de audio están empujadas hasta el fondo.
• Coloque la unidad lo más lejos posible de la televisión y otros dispositivos que emitan ondas electromagnéticas fuertes.
• Si usted tiene cualquier dispositivo que emita ondas de radio de alta intensidad cerca de la unidad, como un teléfono móvil que esté siendo utilizado para realizar una llamada, es posible que la unidad produzca ruido de salida.
• Atar cables de audio con cables de altavoz o cables de alimentación podría degradar la calidad del sonido, así que evite el hacerlo.
• El audio experimentará su mejor rendimiento alrededor de 10 a 30 minutos después de que la unidad se haya encendido y haya tenido tiempo para calentarse.

Las funciones RI no funcionan correctamente.

• Compruebe que cada dispositivo está conectado correctamente.
• Compruebe que el interruptor RI MODE está colocado correctamente.
• El método de conexión puede variar en función del dispositivo que se vaya a conectar. Consulte el manual de instrucciones para el dispositivo conectado.

Onkyo no se hace responsable por daños (tales como las tasas de alquiler de CD) debidos a malas grabaciones causadas por el mal funcionamiento de la unidad. Antes de grabar datos importantes, asegúrese de que el material se grabará correctamente.

La unidad contiene un microordenador para realizar funciones de procesamiento y control de señales. En muy raras ocasiones, graves interferencias, el ruido de una fuente externa, o la electricidad estática pueden provocar que se bloquee. En el improbable caso de que esto sucediera, desconecte el cable de alimentación, espere al menos 5 segundos y vuelva a conectarlo.

Si la parte superior de esta unidad está demasiado caliente al tacto incluso cuando no se está reproduciendo ningún sonido, es necesario reconsiderar la ubicación de la instalación. Asegure una ventilación adecuada para que no se obstruya la disipación de calor.

Especificaciones

Potencia nominal de salida:

44 vatios de potencia continua mínima por canal, cargas de

8 ohmios, 2 canales a 1 kHz, con una distorsión armónica total máxima de 0,08 % (FTC)

70 vatios de potencia continua mínima por canal, cargas de

4 ohmios, 2 canales a 1 kHz, con una distorsión armónica total máxima de 0,7 % (FTC)

(Norteamericana)

2 canales × 44 vatios 8 ohmios, a 1 kHz, 2 canales al 0,08 % (IEC) 2 canales × 70 vatios 4 ohmios, a 1 kHz, 2 canales al 0,7 % (IEC) (Europea)

THD+N (Distorsión Armónica Total + Ruido):

0,08 % (Potencia nominal de salida)

Factor de amortiguación:

95 (1 kHz, 8 Ω)

Sensibilidad de entrada e impedancia (desequilibrio):

150 mV/100 kΩ (LINE)

3,0 mV/47 kΩ (PHONO MM)

Impedancia y nivel nominal de salida RCA:

150 mV/2,2 kΩ (LINE OUT)

Sobrecarga phono: 94 mV (1 kHz 0,5 %)

Respuesta de frecuencia: 10 Hz - 100 kHz/+1 dB, -3 dB (LINE 1)

Características de control de tono:

±10 dB, 100 Hz (BASS)

±10 dB, 10 kHz (TREBLE)

Relación señal/ruido: 97 dB (LINE, IHF-A)

77 dB (PHONO MM, IHF-A)

Impedancia del altavoz:

4 Ω - 16 Ω

Fuente de alimentación: CA 120 V, 60 Hz (Norteamericana)

CA 220 - 240 V, 50/60 Hz (Europea)

Consumo de energía: 140 W (Norteamericana)

155 W (Europea)

0,3 W (Modo de espera, Norteamericana)

0,4 W (Modo de espera, Europea)

20 W (Sin sonido, Norteamericana)

25 W (Sin sonido, Europea)

Dimensiones (An × Al × Pr):

435 mm × 129,5 mm × 332,5 mm

Frecuencia de muestreo (PCM): 32, 44,1, 48, 88,2, 96,

176,4, 192 kHz

(COAXIAL)

Las especificaciones y características están sujetas a cambio sin previo aviso.

ONKYO

Onkyo Corporation

Kitahama Chuo Bldg, 2-2-22 Kitahama, Chuo-ku, OSAKA 541-0041, JAPAN

http://www.onkyo.com/

The Americas

Onkyo U.S.A. Corporation
