MANUAL DE USUARIO Aeres 35 XC8I Ariston Thermo

Normas de seguridad 46

Uso del mando a distancia.... 47

Cambio de pilas 47

Botones de función 48

Display....50

Modos de uso de los botones 51

Medidas para ahorrar energía 58

NORMAS DE SEGURIDAD

CONSERVAR Y CONSULTAR ATENTAMENTE ESTE MANUAL TODAS LAS ADVERTENCIAS QUE CONTIENE SUMINISTRAN INDICACIONES IMPOR- TANTES PARA LA SEGURIDAD EN LAS FASES DE INSTALACIÓN, USO Y MANTENI- MIENTO.

No utilizar insecticidas, solventes o detergentes agresivos para la limpieza del aparato.

Daño de las piezas de material plástico o pintadas.

No utilizar el aparato con fi nalidades diferentes a las de un uso domiciliario normal.

Daño del aparato por sobrecarga de funcionamiento.

Daño de los objetos indebidamente tratados.

No permitir que los niños o personas inexpertas utilicen el aparato.

Daño del aparato por uso impropio.

El aparato no debe ser utilizado por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos (incluidos los niños), a menos que sean vigiladas o reciban instrucciones sobre el uso del aparato, por una persona responsable de su seguridad.

Los niños deben ser vigilados para asegurarse que no jueguen con el aparato.

ESTE PRODUCTO ESTÁ EN CONFORMIDAD CON LA DIRECTIVA EU 2002/96/EC

El símbolo del cesto cruzado reproducido en el aparato indica que el producto, al final de su vida útil, teniendo que ser tratado por separado de los residuos domésticos, debe entregarse a un centro de recogida diferenciada para aparatos eléctricos y electrónicos o bien entregarlo al revendedor en el momento de la compra de un aparato equivalente.

El usuario es responsable de entregar el aparato al final de su vida útil a las estructuras idóneas para su recolección.

La debida recolección diferenciada para enviar el aparato dado de baja al reciclado, al tratamiento o al desguace que sea compatible con el medioambiente contribuye a evitar posibles efectos negativos al medioambiente y a la salud y favorece el reciclado de los materiales de los que se compone el producto.

Para mayor información relativa a los sistemas de recogida disponibles, dirigirse al servicio local de eliminación de residuos o a la tienda en la cual se ha realizado la compra.

Utilizar el mando a distancia dentro de un radio de 8 metros del aparato, apuntándolo hacia el receptor.

Una señal acústica confi rma la recepción correcta de la señal.

No alejar el mando a distancia del área en la cual la señal emitida puede alcanzar al receptor de la unidad.

• El acondicionador no entra en funcionamiento si hay cortinas, puertas u otros objetos que obstaculizan la transmisión de la señal del mando a distancia a la unidad interna.
• Evitar verter cualquier líquido en el mando a distancia.
• No exponer el mando a distancia a los rayos solares o a fuentes de calor.
• Si el receptor de la señal infrarrojo queda expuesto a los rayos solares, el acondicionador podría no funcionar de forma correcta. Utilizar una cortina para impedir que lleguen al receptor los rayos solares.
• Si otros aparatos eléctricos reaccionan al mando a distancia, intentar resolver el inconveniente desplazándolos. Si esto no fuese sufi ciente, contactar con el centro de asistencia.

CAMBIO DE PILAS

El mando a distancia se alimenta con dos pilas alcalinas de tipo AAA (1,5V LR03), alojadas en el compartimiento posterior, que se cierra con una tapa.

Para cambiar las pilas:

1. Quitar la tapa presionándola y desplazándola.
2. Quitar las pilas descargadas e introducir las pilas nuevas respetando las polaridades (+) y (-).
3. Cerrar el compartimiento colocándolo en su alojamiento.

NOTA: Cuando se quitan las pilas se borra toda la programación del mando a distancia. Al colocar las pilas nuevas, el mando a distancia debe reprogramarse.

ADVERTENCIAS:

• No utilizar en el mismo sistema pilas nuevas o pilas descargadas o pilas de tipo diferente.
• No dejar las pilas dentro del mando a distancia si éste no se utilizará durante más de 2 meses.
• No arrojar las pilas con la basura doméstica no diferenciada.
  Las pilas deben eliminarse a través de la recolección diferenciada para ser tratadas de forma especial.

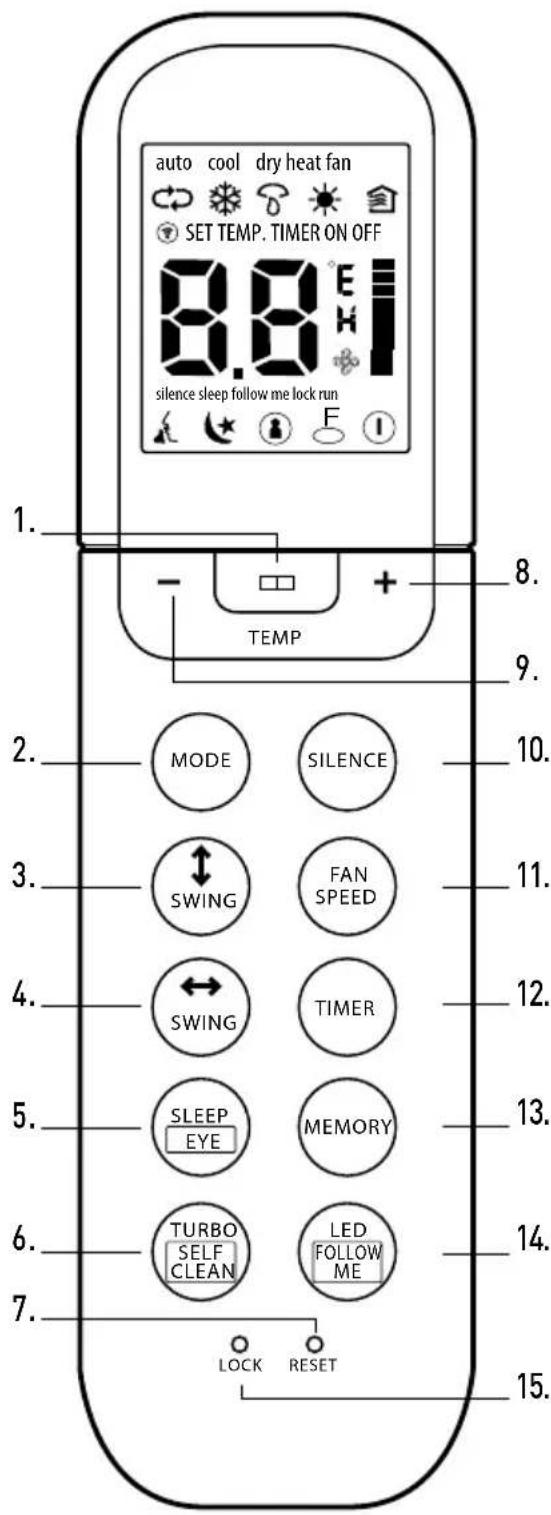

BOTONES DE FUNCIÓN

1. Botón ON/OFF

Se utiliza para encender y apagar el climatizador.

2. Botón MODO

Selecciona el modo de funcionamiento de acuerdo con la siguiente secuencia:

→ AUTO → COOL → DRY → HEAT → FAN

AUTO (AUTOMÁTICO)

COOL (ENFRIAMIENTO)

DRY (DESHUMIDIFICACIÓN)

HEAT (CALEFACCIÓN)

FAN (VENTILACIÓN)

3. Botón SWING

Se utiliza para regular la dirección del fl ap. Si se pulsa más de dos segundos, se activa o desactiva la función de oscilación automática.

4. Botón SWING (en los modelos dotados de esta función)

Se utiliza para regular la dirección de los defl ectores horizontales. Si se pulsa más de dos segundos, se activa o desactiva la función de oscilación automática.

5. Botón SLEEP/EYE

Permite activar o desactivar la función SLEEP. Si se pulsa más de 2 segundos, se activa la función "INTELLIGENT EYE" (en los modelos dotados con esta función); para desactivarla pulsar nuevamente el botón más de 2 segundos.

NOTA: Al activarla, se anula la función SLEEP.

6. Botón TURBO/SELF CLEAN

Permite activar o desactivar la función TURBO. Si se pulsa más de 2 segundos, se activa la limpieza automática; para desactivarla, pulsar nuevamente el botón más de 2 segundos.

auto cool dry heat fan SET TEMP. TIMER ON OFF 8.8 i silence sleep follow me lock run TEMP 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15.

7. Botón RESET

Pulsando el botón empotrado RESET, todas las programaciones corrientes se anularán y serán reemplazadas por las programaciones iniciales.

8. Botón +

Pulsar este botón para aumentar la temperatura programada o para aumentar la cifra de la hora durante la programación del temporizador.

9. Botón -

Pulsar este botón para disminuir la temperatura programada o para reducir la cifra de la hora durante la programación del temporizador.

10. Silence

Permite activar o desactivar la función silence.

11. Botón FAN SPEED

Se utiliza para seleccionar la velocidad del ventilador en las cuatro opciones disponibles en secuencia:

$$ \mathrm{AUTO} \rightarrow \text { LOW(Baja) } \rightarrow \text { MED(Media) } \rightarrow \text { HIGH(Alta) } $$

12. Botón TIMER

Se utiliza para programar el retardo de encendido/apagado automático con el temporizador. Con cada presión del botón +/-, la programación del retardo aumenta/disminuye 30 minutos. Cuando el retardo programado alcanza el valor 10:00, como se indica en el display, a cada presión del botón, la programación del retardo de apagado automático aumenta/disminuye 60 minutos. Para anular la programación utilizando el temporizador, poner el retardo en 00:00.

13. Botón MEMORY

Se utiliza para guardar las programaciones corrientes o restablecer las programaciones anteriores.

14. Botón LED/FOLLOW ME

Permite desactivar o activar la función LED. Si se pulsa más de 2 segundos, se activa la función FOLLOW ME. Para desactivarla, pulsar el botón más de 2 segundos.

15. Botón LOCK

Pulsando el botón empotrado LOCK, todas las programaciones corrientes se bloquean y el mando a distancia no responde a ningún otro mando, excepto a la presión del botón LOCK. Pulsar nuevamente para anular el modo LOCK.

NOTA:

Todas las funciones descriptas arriba son realizadas por la unidad interna. Si esta última carece de una determinada característica, pulsando el respectivo botón en el mando a distancia no se activa ninguna operación.

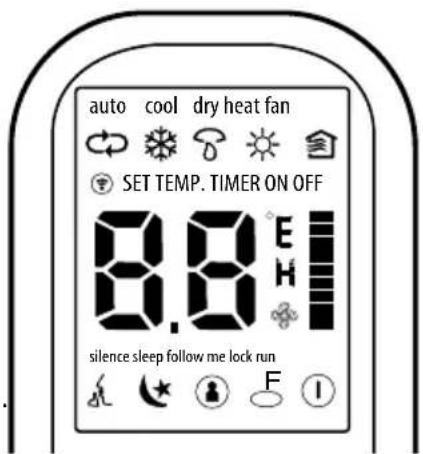

DISPLAY

Indicador de transmisión

El indicador de transmisión se enciende cuando el mando a distancia transmite la señal a la unidad interna.

Visualización modo

Área del display en la cual se indica el modo operativo corriente:

auto ( ), cool ( * dry ( ), heat ( ), fan ( ) y nuevamente auto ( ).

Visualización Temperatura/Temporizador

Área del display en la que se indica la programación de la temperatura (17°C\~30°C). Programando el modo operativo FAN, no se visualiza ninguna programación de la temperatura. Si la unidad se encuentra en el modo TIMER, se visualizan las programaciones de encendido y apagado del temporizador.

Visualización velocidad ventilador

Área del display en la cual se visualiza la velocidad programada para el ventilador: AUTO (ninguna visualización) o bien una de las tres velocidades del ventilador: (■) LOW, (■) MED y (■) HIGH. La velocidad del ventilador se programa en AUTO cuando el modo operativo AUTO o DRY.

Icono de encendido/apagado

Se visualiza pulsando el botón ON/OFF.

Pulsando nuevamente el botón ON/OFF el icono desaparece.

Icono de bloqueo

Se visualiza cuando se activa el modo LOCK.

Icono FOLLOW ME

Aparece cuando se activa la función FOLLOW ME.

Icono Sleep

Se visualiza cuando se activa la función sleep.

Pulsando nuevamente el botón SLEEP el icono desaparece.

auto cool dry heat fan SET TEMP. TIMER ON OFF 8.8:10 silence sleep follow me lock run

Icono Silence

Se visualiza cuando se activa la función silence.

Nota:

Para facilitar la comprensión, en la fi gura aparecen

todos los indicadores. Sin embargo, mientras se utiliza el aparato, en el display aparecen sólo los iconos y las áreas del display relativas a las funciones realmente activadas.

MODOS DE USO DE LOS BOTONES

Funcionamiento automático

Asegurarse que la unidad esté conectada a una toma eléctrica en buen estado de funcionamiento.

1. Pulsar el botón MODE para seleccionar AUTO.
2. Pulsar el botón +/- para programar la temperatura deseada. La temperatura se puede programar entre 17°C y 30°C, con incrementos de 1°C.
3. Pulsar el botón ON/OFF para encender el acondicionador.

NOTA

1. En el modo Auto, el acondicionador puede cambiar automáticamente entre los modos de enfriamiento, enfriamiento y calefacción detectando la diferencia entre la temperatura ambiente efectiva y la temperatura programada en el mando a distancia.
2. En el modo Auto, no se puede seleccionar la velocidad del ventilador ya que se regula de forma automática.
3. Si se considera que el modo Auto no garantiza el confort necesario, será posible seleccionar manualmente el modo deseado.

Función de enfriamiento / calefacción / ventilación

Asegurarse que la unidad esté conectada a una toma eléctrica en buen estado de funcionamiento.

1. Pulsar el botón MODE para seleccionar el modo COOL, HEAT o FAN.
2. Pulsar +/- para programar la temperatura deseada. La temperatura se puede programar entre 17°C y 30°C, con incrementos de 1°C.
3. Pulsar el botón FAN para seleccionar en secuencia las cuatro opciones de velocidad disponibles: AUTO (automática), (■) LOW, (■) MED y (■) HIGH.
4. Pulsar el botón ON/OFF para encender el acondicionador.

NOTA

En el modo FAN, la temperatura programada no es mostrada por el mando a distancia y no es posible regular la temperatura ambiente.

Función de deshumidifi cación

Asegurarse que la unidad esté conectada a una toma eléctrica en buen estado de funcionamiento.

1. Pulsar el botón MODE para seleccionar el modo DRY.
2. Pulsar +/- para programar la temperatura deseada. La temperatura se puede programar entre 17°C y 30°C, con incrementos de 1°C.
3. Pulsar el botón ON/OFF para encender el acondicionador.

NOTA

En el modo de deshumidifi cación, no se puede seleccionar la velocidad del ventilador ya que se regula de forma automática.

Cómo regular el fl ujo de aire

Pulsar el botón FAN SPEED para seleccionar la velocidad del ventilador entre AUTO, (■) LOW, (☐) MED y (☐) HIGH.

Por cada una de las 3 velocidades seleccionables (HIGH, MED, LOW), el climatizador dispone de tres subniveles (HIGH, HIGH+, HIGH-, MED, MED+, MED-, LOW, LOW+, LOW-) que se ajustan automáticamente.

NOTA: las 9 velocidades sumadas a las funciones de deshumidifi cación, turbo y silence dan un total de 12 velocidades.

VELOCIDAD SELECCIONADA ΔT*
		HIGH	4.5	HIGH +
			3.0	HIGH
			1.5	HIGH -
		MED	4.5	MED +
			3.0	MED
			1.5	MED -
		LOW	4.5	LOW +
			3.0	LOW
			1.5	LOW -

(*) diferencia entre temperatura ambiente y temperatura programada

Utilizar el botón SWING ( para orientar el fl ujo de aire en la dirección vertical deseada.

1. Cada vez que se pulsa el botón, el fl ap cambia la inclinación de a 6°.
2. Si el botón se mantiene pulsado, el fl ap comienza automáticamente a oscilar hacia arriba y hacia abajo.

Utilizar el botón SWING (↔) para orientar el fl ujo de aire en la dirección horizontal deseada.

1. Cada vez que se pulsa el botón, los defl ectores horizontales cambian la inclinación de a 6°.
2. Si el botón se mantiene pulsado, los defl ectores horizontales comienzan automáticamente a oscilar a derecha e izquierda.

NOTA: Cuando la oscilación o el movimiento llevan el fl ap a una posición que interfi ere con el efecto de enfriamiento o de calefacción del acondicionador, la dirección de la oscilación o del movimiento se modifi ca de forma automática.

Funcionamiento con temporizador

Pulsar el botón TIMER para programar el retardo de encendido o apagado automático de la unidad.

Programación del retardo de encendido automático (TIMER ON).

1. Pulsar el botón TIMER una vez. En el área específica ca de visualización de la pantalla LCD aparece TIMER ON con la última programación para el encendido automático y la indicación "H".
2. Pulsar +/- para programar el retardo de encendido deseado. Cada vez que se pulsa el botón, el retardo aumenta 30 minutos entre 0 y 10 horas, mientras el aumento es de una hora entre 10 y 24 horas.
3. Una vez programada la función TIMER ON, se comprueba un retraso de un segundo antes de que el mando a distancia transmita la señal al acondicionador. Pasados otros 2 segundos, la indicación "H" desaparece y la temperatura programada aparece nuevamente en la misma área de la pantalla LCD.
4. Para anular la programación utilizando el temporizador, poner el retardo en 00:00.

Programación del retardo de apagado automático (TIMER OFF).

1. Pulsar el botón TIMER dos veces. En el área específica ca de visualización de la pantalla LCD aparece TIMER OFF con la última programación para el apagado automático y la indicación "H".
2. Pulsar +/- para programar el retardo de apagado deseado.
   Cada vez que se pulsa el botón, el retardo aumenta 30 minutos entre 0 y 10 horas, mientras el aumento es de una hora entre 10 y 24 horas.
3. Una vez programada la función TIMER OFF, se comprueba un retraso de un segundo antes de que el mando a distancia transmita la señal al acondicionador. Pasados otros 2 segundos, la indicación "H" desaparece y la temperatura programada aparece nuevamente en la misma área de la pantalla LCD.

RECOMENDACIONES

• Cuando se selecciona el funcionamiento con temporizador, el mando a distancia transmite automáticamente a la unidad interna la señal del temporizador a la hora especificada. Se recomienda situar el mando a distancia en un lugar que pueda transmitir de forma correcta la señal a la unidad interna.
• El retardo de activación que se puede programar por medio de la función temporizador del mando a distancia se limita a los siguientes valores, expresados en horas: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23 y 24.

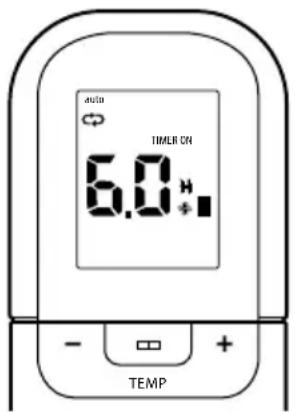

EJEMPLO DE PROGRAMACIÓN DEL TEMPORIZADOR

TIMER ON

(funcionamiento con encendido automático)

La función TIMER ON es útil cuando se desea que la unidad de encienda de forma automática antes que se entre en la casa. El acondicionador entrará automáticamente en funcionamiento a la hora programada.

Ejemplo:

Encendido del acondicionador después de 6 horas.

1. Pulsar el botón TIMER una vez. En la misma área del display aparecerán el retardo de inicio del funcionamiento y la indicación "H".
2. Pulsar +/- para visualizar "6:0 H" en el área TIMER ON del display del mando a distancia.
3. Después de un segundo, en la misma área del display digital se visualizará nuevamente la temperatura.

El indicador "TIMER ON" sigue encendido para confi rmar que la función ha sido activada.

AUTO TIMER ON 6.0 H + - + TEMP

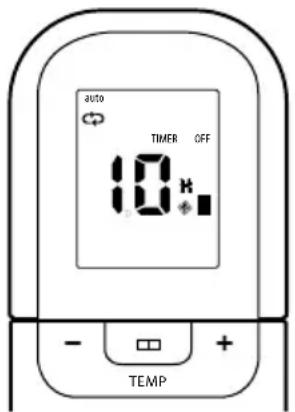

TIMER OFF

(funcionamiento con apagado automático)

La función TIMER OFF es útil cuando se desea que la unidad de apague de forma automática después que se ha ido a dormir. El funcionamiento del acondicionador se interrumpirá automáticamente a la hora programada.

auto TIMER OFF 10K - + TEMP

Ejemplo:

Apagado del acondicionador después de 10 horas.

1. Pulsar el botón TIMER dos veces. En la misma área del display aparecerán el retardo de interrupción del funcionamiento y la indicación "H".
2. Pulsar +/- para visualizar "10H" en el área TIMER OFF del display del mando a distancia.
3. Después de un segundo, en la misma área del display digital se visualizará nuevamente la temperatura.

El indicador "TIMER OFF" sigue encendido para confi rmar que la función ha sido activada.

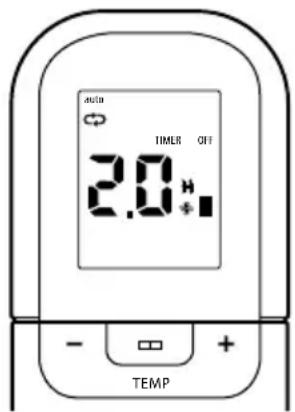

TEMPORIZADOR COMBINADO

(Programación simultánea de los temporizadores de encendido y de apagado)

(Encendido → Interrupción → Inicio del funcionamiento)

Esta función puede ser útil cuando se desea apagar el acondicionador después que se ha ido a dormir para luego encenderlo a la mañana al despertar o cuando se regresa a casa.

Ejemplo:

Parada programada del acondicionador pasadas 2 horas y reencendido programado pasadas 10 horas.

1. Pulsar el botón TIMER para visualizar TIMER OFF.
2. Pulsar +/- para visualizar "2.0H" en el área TIMER OFF del display.
3. Pulsar el botón TIMER para visualizar TIMER ON.
4. Pulsar +/- para visualizar 10H en el área TIMER ON del display.
5. Después de tres segundos, en la misma área del display digital se visualizará nuevamente la temperatura. El indicador "TIMER ON OFF" sigue encendido para confi rmar que la función ha sido activada.

auto TIMER OFF 2.0H + - TEMP

(Apagado → Inicio → Interrupción del funcionamiento)

Esta función es útil, por ejemplo ,cuando se desea poner en funcionamiento el acondicionador a la mañana antes de levantarse y apagarlo una vez que se sale de casa.

Ejemplo:

Encendido programado del acondicionador pasadas 2 horas y parada programada pasadas 5 horas.

1. Pulsar el botón TIMER para visualizar TIMER ON.
2. Pulsar +/- para visualizar 0H en el área TIMER ON del display.
3. Pulsar el botón TIMER para visualizar TIMER OFF.
4. Pulsar +/- para visualizar 0H en el área TIMER OFF del display.
5. Después de tres segundos, en la misma área del display digital se visualizará nuevamente la temperatura. El indicador "TIMER ON OFF" sigue encendido para confi rmar que la función ha sido activada.

NOTA: La primera función del temporizador (TIMER ON o TIMER OFF) que entra en funcionamiento es la primera en secuencia después de la hora de programación.

Función SLEEP/INTELLIGENT EYE

Pulsar el botón menos de 2 segundos para activar la función SLEEP. Si se pulsa más de 2 segundos, se activa la función INTELLIGENT EYE.

- La función Sleep permite a la unidad aumentar (enfriamiento) o reducir (calefacción) la temperatura en 1°C cada hora automáticamente durante las primeras dos horas, para luego permanecer constante las 5 horas siguientes y finalmente apagarse. De este modo es posible mantener una temperatura óptima desde el punto de vista tanto del confort como del ahorro energético.

NOTA: La función SLEEP se encuentra disponible solamente en el modo enfriamiento, calefacción y AUTO.

- La función Intelligent Eye permite al climatizador ponerse en stand-by si no detecta ninguna actividad en más de 30 minutos. La unidad se reactiva automáticamente con los valores de programación anteriores en cuanto detecta la presencia de personas. El climatizador desactiva esta función cada vez que se apaga o que se pulsa SLEEP, SELF CLEAN o TIMER.

Función LED/FOLLOWME

Pulsar el botón menos de 2 segundos para activar la función LED, que apaga el display de la unidad interna.

Si se pulsa más de 2 segundos, se activa la función FOLLOW ME.

- Cuando se activa la función Follow Me, el mando a distancia detecta la temperatura efectiva en el ambiente en el cual se encuentra y envía esta señal al acondicionador cada 3 minutos, hasta que se pulsa otra vez el botón FOLLOW ME.

- La función Follow Me no está disponible en los modos DRY y FAN.

- Pasando a un modo operativo diferente o apagando la unidad, la función Follow Me se desactiva automáticamente.

Función TURBO/SELF CLEAN

Pulsar el botón menos de 2 segundos para activar la función TURBO. Si se pulsa más de 2 segundos, se activa la función de limpieza automática.

- La función Turbo permite a la unidad alcanzar la temperatura prefijada en el menor lapso de tiempo posible. Cuando la unidad está en el modo enfriamiento o calefac-cion pulsando este botón se activa un flujo fuerte de aire con el ventilador a la velocidad máxima.

- En el modo SELF CLEAN, el acondicionador limpia y seca automáticamente el evaporador, manteniéndolo en condiciones óptimas para el posterior funcionamiento (mediante un ciclo de ventilación, calefacción, ventilación a velocidad baja). La función Self Clean se activa sólo en modo cooling o dry.

Función SILENCE

Pulsar este botón para activar/desactivar la función SILENCE, que permite al climatizador ajustar una velocidad ultra mínima en el ventilador de la unidad interna para asegurar silencio en el ambiente.

Función MEMORY

Se utiliza para guardar las programaciones corrientes o restablecer las programaciones anteriores.

- La primera vez que la unidad se conecta a la alimentación eléctrica, pulsando el botón MEMORY se activa el modo de funcionamiento AUTO, 24°C, con la velocidad del ventilador en Auto.

- Si se pulsa este botón cuando el mando a distancia está encendido, el sistema restablece automáticamente las programaciones anteriores, es decir, el modo de funcionamiento, la programación de la temperatura, la velocidad del ventilador y la función sleep (si está activada) y transmite las señales a la unidad.

- Si, por el contrario, este botón se pulsa cuando el mando a distancia está apagado, el sistema restablece las programaciones anteriores pero no transmite las señales a la unidad. Además, la función sleep se desactiva.

- Si el botón se pulsa más de 2 segundos, el sistema guarda automáticamente las programaciones de funcionamiento corrientes, es decir, el modo de funcionamiento, la programación de la temperatura, la velocidad del ventilador y la función sleep (si está activada).

MEDIDAS PARA AHORRAR ENERGÍA

• No programar una temperatura demasiado elevada (en calefacción) o demasiado baja (en enfriamiento).
• Evitar instalar las unidades interna/externa en puntos directamente expuestos a la luz del sol (podrían no funcionar en forma óptima).
• Evitar abrir y cerrar frecuentemente las puertas y ventanas. El continuo intercambio térmico con el exterior obstaculiza el correcto funcionamiento del acondicionador.
• Utilizar el "TIMER" para programar el encendido temporizado del aparato. De esta forma se evita que el climatizador funcione inútilmente cuando no hay nadie en casa.
• Utilizar la función "SLEEP" durante la noche.

NOTAS:

• Durante el enfriamiento puede ocurrir que la unidad interna emita un poco de neblina: se trata de un fenómeno totalmente normal, resultado de la diferencia de temperatura entre el aire que sale y el aire de la habitación.
• Durante el funcionamiento a veces se producen ruidos como de agua que fl uye: es un efecto normal debido al líquido refrigerante que fl uye dentro de los tubos.
• Cuando el climatizador se enciende o se apaga, principalmente en el modo calefacción, se pueden oír crujidos: son consecuencia de la expansión térmica de las partes que componen el aparato.

ÍNDICE
