| Tipo de producto | Placa de cocción a gas empotrable |
| Marca | Dometic |
| Modelo | CU322 |
| Número de quemadores | 3 |
| Tipo de quemadores | 1 rápido (Ø 77 mm, 1,8 kW), 1 semi-rápido (Ø 62 mm, 1,0 kW), 1 auxiliar (Ø 47 mm, 1,2 kW) |
| Potencia térmica total | 4,0 kW |
| Consumo total de gas | 291 g/h (G30/G31 según modelo) |
| Volumen de aire necesario para la combustión | 8,0 m³/h |
| Alimentación eléctrica | Ninguna (solo gas) o 12 V (según versión) |
| Categorías de gas | I3B/P(30): 30 mbar butano (G30) / propano (G31); I3+ (28-30/37): 28-30 mbar butano / 37 mbar propano |
| Encendido | Electrónico (en algunos modelos) o manual |
| Seguridad | Dispositivo de seguridad en los quemadores (termopar) - detección de llama |
| Material | Acero inoxidable y partes esmaltadas, vidrio para la tapa (si está presente) |
| Dimensiones de empotrado | Ver esquema en el manual (corte según modelo) |
| Mantenimiento y limpieza | Limpiar con agua y jabón neutro, esponja suave. No usar productos abrasivos, vapor ni rasquetas metálicas. |
| Reparabilidad | Inyectores y piezas de repuesto disponibles en distribuidor autorizado |
Preguntas frecuentes - CU322 DOMETIC
Preguntas de los usuarios sobre CU322 DOMETIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Horno en formato PDF gratis! Encuentra tus instrucciones CU322 - DOMETIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CU322 de la marca DOMETIC.
MANUAL DE USUARIO CU322 DOMETIC
CONTROL VISUAL DE LA LLAMA

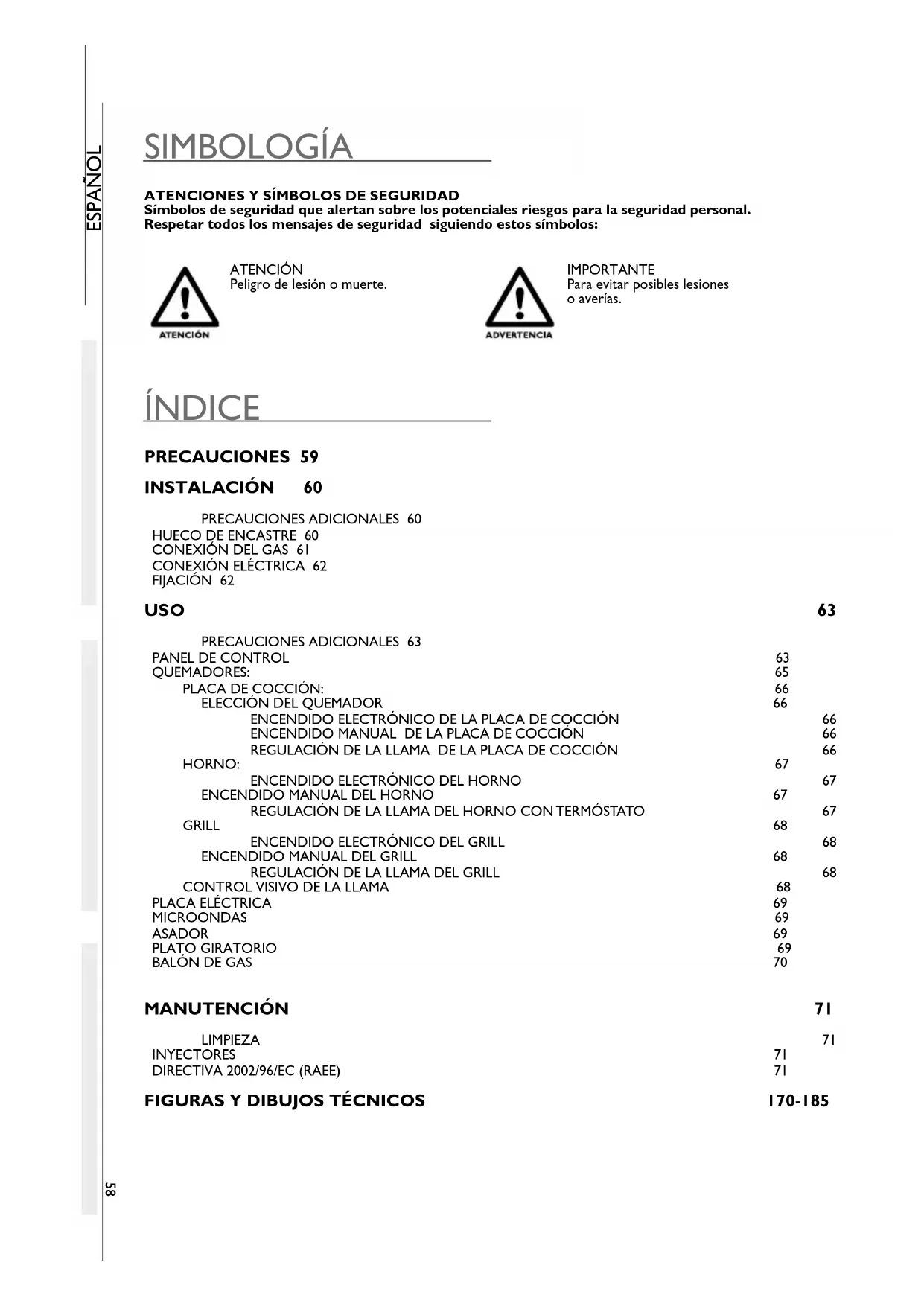

ATENCIONES Y SÍMBOLOS DE SEGURIDAD
Símbolos de seguridad que alertan sobre los potenciales riesgos para la calidad personal.
Respetar todos los mensajes de seguridad siguiendo estos símbolos:
ATENCIÓN
ATENCIÓN
Peligro de lesión o muerte.
ADVERTENCIA
IMPORTANTE
Para evitar posibles lesiones o averías.
ÍNDICE
PRECAUCIONES 59
INSTALACIÓN 60
REGULACIÓN DE LA LLAMA DEL GRILL 68
CONTROL VISUAL DE LA LLAMA 68
PLACA ELÉCTRICA 69
MICROONDAS 69
ASADOR 69
PLATO GIRATORIO 69
BALÓN DE GAS 70
MANTENIMIENTO 71
LIMPIEZA 71
INYECTORES 71
DIRECTIVA 2002/96/CE (RAEE) 71
FIGURAS Y DIBUJOS TÉCNICOS 170-185
Atención: esta instrucción está colocada en el artefacto. Este artefacto debe ser instalado según las reglamentaciones en vigor y utilizado solamente en un ambiente bien ventilado. Consultar las instrucciones antes de instalar y utilizar este artefacto. El artefacto debe ser instalado por técnicos especializados.
Este artefacto puede ser utilizado solamente para la cocción de alimentos. Cualquier otro uso se considerará incorrecto y por lo tanto peligroso. El fabricante no se responsabiliza por daños a cosas o a personas causados por una incorrecta instalación o por un uso impropio, incorrecto e irresponsable.
El aparato y sus partes accesibles se calientan mucho durante el uso. Tener mucho cuidado de no tocar los elementos calentadores. Los niños de edad inferior a los 8 años se deben mantener lejos, a menos que estén vigilados continuamente. Este aparato puede ser utilizado por niños a partir de los 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento, a condición de que estén vigilados o hayan recibido instrucciones para el uso seguro del aparato y hayan comprendido los riesgos inherentes. Los niños no deben jugar con el aparato.
Dejar un fuego sin custodia con grasas o aceites puede ser peligroso y provocar un incendio. No intentar nunca apagar un eventual incendio con agua, sino apagar el aparato y cubrir la llama con una tapa o una manta ignífuga.
Peligro de incendio: no conservar objetos sobre las superficies de cocción.
Este aparato no está concebido para funcionar con un temporizador exterior ni con un sistema de mando a distancia.
Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su servicio de asistencia técnica o, en cualquier caso, por una persona cualificada, para prevenir todo tipo de riesgo.
La limpieza y el mantenimiento del aparato no deben ser realizados por niños que no estén vigilados.
Cuando se limpia la puerta de vidrio del horno del artefacto, no emplear materiales ásperos, abrasivos, rascadores metálicos o afilados porque pueden rayar la superficie y causar la fragmentación del vidrio.
No emplear limpiador por chorro de vapor para limpiar el artefacto.
INSTALACIÓN
ANTES DE REALIZAR LA INSTALACIÓN, CONTROLAR QUE LAS CONDICIONES LOCALES DE DISTRIBUCIÓN (NATURALEZA Y PRESIÓN DEL GAS) Y EL ESTADO DE REGULACIÓN DEL ARTEFACTO SEAN COMPATIBLES.
LAS CONDICIONES DE REGULACIÓN DEL ARTEFACTO ESTÁN INDICADAS EN LA ETIQUETA (O EN LA PLACA DE IDENTIFICACIÓN DE LOS DATOS).
ESTE ARTEFACTO NO ESTÁ CONECTADO A UN DISPOSITIVO PARA ELIMINAR LOS GASES DE COMBUSTIÓN. EL MISMO DEBE SER INSTALADO Y CONECTADO CONFORME CON LAS REGLAS DE INSTALACIÓN VIGENTES. PRESTAR PARTICULAR ATENCIÓN A LAS DISPOSICIONES APLICATIVAS EN MATERIA DE VENTILACIÓN.
HUECO DE ENCASTRE
EL ARTEFACTO DEBE SER MANTENIDO ALEJADO DE MATERIALES INFLAMABLES.
Este aparato pertenece a la CLASE 3: ARTEFACTO PARA EMPOTRAR EN UNA COCINA O EN UN PLANO DE TRABAJO.
DISTANCIAS MÍNIMAS A RESPETAR DESDE LAS PAREDES (FIG.1-PÁG.170):
| 150 mm PAREDES | DESEDE EL BORDE EXTERNO DE LA Cabeza DEL QUEMADOR MÁS CERCANO A UNA DE LAS LATERALES Y/O AL FONDO |
| 500 mm SOBRE LA PLACA DE COCINA: | ENTRE LA PARTE SUPERIOR DE LOS QUEMadores Y LOS MUEBLES O LAS REPISAS COLGADAS |
| 100 mm | ENTRE LOS LADOS DEL ARTEFACTO Y LAS PARTES VEERTICALES ADYACENTES |
DIMENSIONES DEL HUECO DE ENCASTRE:
Realizar un hueco en el mueble como se indica en la FIG. 2 - PÁG. 171 según el Modelo. El mueble debe ser construido específicamente en escuadra con el plano de trabajo horizontal a la fachada del mueble. El hueco de encastre del mueble debe estar en escuadra. En el caso de aperturas para la aireación del mueble, evitar que materiales combustibles puedan acceder a las llamas.
CONEXIÓN DEL GAS
ATENCIÓN
CONTROLAR ESTOS DATOS ANTES DE CONECTAR EL ARTEFACTO A LA BOMBONA. LOS REDUCTORES DE PRESIÓN QUE SE DEBEN UTILIZAR ENTRE LA BOMBONA Y EL ARTEFACTO DEBEN ESTAR CONFORMES CON LAS CATEGORÍAS INDICADAS EN LA TABLA SUBYACENTE.
Este artefacto puede funcionar con los siguientes gases y las relativas presiones de alimentación. La categoría (o las categorías) según las cuales ha sido regulado el artefacto está indicada en la etiqueta de identificación que está pegada en el artefacto.
| CATEGORÍA Y PAÍSES DE DESTINATION PRESION GAS | |
| I3B/P(30) | 30 mbar Butano (G30) |
| AT BE DE DK FI GB NL NO PT SE SI | 30 mbar Propano (G31) |
| I3+ (28-30/37) | 28-30 mbar Butano (G30) |
| BE CH ES FR GB IE IT PT SI | 37 mbar Propano (G31) |
| MODELO | APERTACIÁN DE CALOR NOMINAL COMPLESIVA kW - gr/h m | VOLUMEN DE AIRE NECESARIO PARA LA COMBUSTión3/h |
| CU322 - CU322M 4,0 - 291 8,0 | ||
| CU333 - CU333M 4,4 - 320 8,8 | ||
| CU403PE - CU404PEMW - CU407PEMW 4,6 | - 335 9,2 | |
| CU354MK 5,1 - 371 10,2 | ||
| CU352M 5,3 - 386 10,6 | ||
| CU325 - CU325M - CU404PE - CU405PEMW | 5,8 - 422 11,6 | |
| CU335 - CU335M - CU402PE - CU414PE | 6,2 - 451 12,4 | |
| 403 - CU35IMK - CU404MW - CU407MW | 6,4 - 466 12,8 | |
| CU433 - CU433M - CU433ML | 6,6 - 480 13,2 | |
| CU300 - CU300M 6,8 - 495 13,6 | ||
| CU311 - CU311M 7,2 - 524 14,4 | ||
| CU400BPE - CU400PE - CU401PE | 7,4 - 539 14,8 | |
| 404 - CU405MW | 7,6 - 553 | 15,2 |
| 402 - 414 | 8,0 - 582 16,0 | |
| 400 - 400B - 401 | 9,2 - 669 18,4 |
ATENCIÓN
DURANTE LAS OPERACIONES DE INSTALACIÓN Y CONEXIÓN, EL TUBO CONDUCTOR DE GAS DEL ARTEFACTO NO DEBE SUFRIR TORSIONES, TRACCIONES U OTROS ESFUERZOS.
La conexión del artefacto a la red de gas se hará con tubería metálica rígida y con piezas de empalme estancas. Puede emplearse también un tubo flexible, si se tienen en cuenta las siguientes indicaciones:
a) Que se pueda inspeccionar siempre; b) Que no esté en contacto con partes calientes (como las partes que están debajo de los quemadores); c) Que esté protegido contra cualquier tensión (torsión, tracción, aplastamiento...); d) Que esté protegido contra daños de las partes móviles empotradas (por ej. un cajón); e) Que tenga una longitud máxima de 1,5 m; f) Que sea sustituido antes de la fecha de vencimiento. Una vez efectuada la conexión, verificar la estanqueidad del circuito vertiendo sobre las uniones una solución jabonosa que evidenciará la eventual salida de gas formando burbujas. NO UTILIZAR LLAMAS LIBRES.
CONEXIÓN ELÉCTRICA
BAJA TENSIÓN 12 V:
Este capítulo se refiere exclusivamente a los modelos que presentan en la etiqueta de identificación pegada en el artefacto la escritura 12 V---.
ESTE ARTEFACTO DEBE ESTAR CONECTADO SOLAMENTE A UN GENERADOR DE 12 V: EL CIRCUITO DEBE ESTAR PROTEGIDO POR UN FUSIBLE DE 3 AMPERIOS.
OBSERVAR LA CORRECTA POLARIDAD EN LA CONEXIÓN.
NO CONECTAR ABSOLUTAMENTE EL ARTEFACTO A LA TENSIÓN DE RED (230 V~). ESTO PRODUCIRÍA LA DESTRUCCIÓN DEFINITIVA DE LOS COMPONENTES Y UN PELIGRO PARA EL USUARIO.
Para la conexión eléctrica del artefacto, emplear un cable doble rojo y negro de 1,5 mm² y conectarlo al grupo de bornes identificado con +12 V - - colocado en la parte posterior del artefacto. El terminal rojo es el polo positivo y el terminal negro el polo negativo.
ALTA TENSIÓN 220-240 V~
Este capítulo se refiere exclusivamente a los modelos de la suma table:
| MODELO | TENSIÑON NOMINAL | POTENCIA NOMINAL |
| CU400PE - CU400BPE - CU40IPE - CU402PE CU403PE - CU404PE - CU404PEMW CU405PEMW - CU407PEMW - CU414PE | 220-240V~ 50/60Hz 800 W |
PARA LA CONEXIÓN DIRECTA A LA RED ES NECESARIO DISPONER DE UN DISPOSITIVO QUE ASEGURE LA DESCONEXIÓN DE LA RED, CON UNA DISTANCIA DE APERTURA DE LOS CONTACTOS QUE PERMITA LA DESCONEXIÓN COMPLETA EN LAS CONDICIONES DE LA CATEGORÍA DE SOBRECARGA III, CONFORME CON LAS REGLAS DE INSTALACIÓN.
EL CABLE DE ALIMENTACIÓN DEBE ESTAR POSICIONADO DE MANERA TAL QUE NO ALCANCE EN NINGÚN PUNTO LA TEMPERATURA DE 75K.
EL ENCHUFE DEBE SER ACCESIBLE DESPUÉS DE LA INSTALACIÓN.
ANTES DE INTERVENIR EN EL ARTEFACTO, DESCONECTARLO SIEMPRE DE LA ALIMENTACIÓN ELÉCTRICA.
Realizar la conexión a la red de alimentación por medio de un enchufe.
Si el cable de alimentación (H05RR-F 3x0,75mm²) está dañado, es necesario hacerlo sustituir por el fabricante contactando el servicio de asistencia técnica o una persona cualificada, para prevenir todo tipo de riesgo.
FIJACIÓN
ESTE APARATO DEBE SER FIJADO AL MUEBLE POR MEDIO DE TORNILLOS COMO SE DESCRIBE EN FIG. 3 - PÁG. 177.
PRECAUCIONES
ESTE APARATO DEBE SER USADO SOLAMENTE POR PERSONAS ADULTAS RESPONSABLES. DURANTE E INMEDIATAMENTE DESPUÉS DE LA UTILIZACIÓN, LAS PARTES ACCESIBLES PUEDEN ESTAR CALIENTES; NO TOCARLAS Y MANTENER LEJOS A LOS NIÑOS. CUANDO SE HA TERMINADO DE COCINAR, ASEGURARSE DE POSICIONAR LA/LAS PERILLA/S EN LA POSICIÓN CERRADO. DESPUÉS DEL USO, CERRAR EL GRIFO PRINCIPAL DE LA CAÑERÍA DEL GAS.
ESTE APARATO NO ESTÁ DESTINADO PARA SER USADO POR PERSONAS (O NIÑOS) CON DIFICULTADES MOTORIAS O PSIQUIÁTRICAS O SIN EXPERIENCIA Y CONOCIMIENTO, A MENOS QUE ESTÉN VIGILADAS POR UNA PERSONA RESPONSABLE QUE INDIQUE LAS INSTRUCCIONES DE USO PARA GARANTIZAR LA SEGURIDAD DE LOS MISMOS. LOS NIÑOS NO DEBEN JUGAR CON EL ARTEFACTO.
LA UTILIZACIÓN DE UN APARATO PARA COCCIÓN A GAS PRODUCE CALOR Y HUMEDAD EN EL LOCAL EN EL CUAL HA SIDO INSTALADO. GARANTIZAR UNA BUENA VENTILACIÓN DE LA COCINA: MANTENER ABIERTOS LOS ESPACIOS NATURALES PARA LA VENTILACIÓN O INSTALAR UN DISPOSITIVO MECÁNICO DE VENTILACIÓN (CAMPANA EXTRACTORA MECÁNICA).
SI SE UTILIZA EL APARATO INTENSAMENTE Y POR TIEMPOS PROLONGADOS, ES NECESARIA UNA VENTILACIÓN SUPLEMENTARIA, POR EJEMPLO ABRIR UNA VENTANA O AUMENTAR LA POTENCIA DE LA CAMPANA EXTRACTORA MECÁNICA.
ANTES DE COCINAR ALIMENTOS POR PRIMERA VEZ, DEJAR ENCENDIDO AL MÁXIMO EL HORNO Y EL GRILL. EL HORNO POR LO MENOS POR 30 MINUTOS Y EL GRILL POR UN TIEMPO DE 15-20 MINUTOS.
LIMPIAR LOS LÍQUIDOS DESBORDADOS SOBRE LA PUERTA ANTES DE ABRIRLA.
ATENCIÓN: ESTA ADVERTENCIA ESTÁ COLOCADA EN MANERA BIEN VISIBLE SOBRE LA TAPA DE VIDRIO DE LA PLACA DE COCINA. LAS TAPAS DE VIDRIO SE PUEDEN HACER TRIZAS SI SE RECALIENTAN. ABRIR SIEMPRE LA PUERTA ANTES DE ENCENDER EL QUEMADOR (PLACA DE COCINA, HORNO Y GRILL) Y DEJARLOS ENFRIAR ANTES DE CERRAR LA TAPA.
PANEL DE CONTROL
Los siguientes símbolos indican los quemadores que corresponden a la perilla. NOTA: Modelos VRTEN PUEDE tener perillas y símbolos DIFERENTES.
ESTE SÍMBOLO SE ENCUENTRA CERCA DE LA PERILLA DEL QUEMADOR DE LA PLACA DE COCCIÓN. EL PUNTO NEGRO INDICA LA POSICIÓN DEL QUEMADOR EN LA PLACA DE COCCIÓN.
ESTE SÍMBOLO ESTÁ CERCA DE LA PERILLA DEL QUEMADOR DEL HORNO
ESTE SÍMBOLO ESTÁ CERCA DE LA PERILLA DEL QUEMADOR DEL GRILL
Los siguientes vínculos indican la regulación de los quemadores que corresponden a la perilla. NOTA: Modelos diferentes pueden tener perillas y símbolos diferentes.
GAS CERRADO
LLAMA GRANDE
LLAMA PEQUEÑA
0 PLACA ELÉCTRICA APAGADA
1-2-3-4-5-6 TEMPERATURAS HORNO Y/O PLACA ELÉCTRICA
GRILL
OTROS SÍMBOLOS
PULSADOR DE ENCENDIDO ELECTRÓNICO
ESTE SÍMBOLO ESTÁ COLOCADO EN MANERA BIEN VISIBLE CERCA DE LA PERILLA DEL HORNO EN TODOS LOS MODELOS PROVISTOS DE ENCENDIDO ELECTRÓNICO QUE SE ACCIONA CON LA PERILLA DEL HORNO.
INTERRUPTOR LÁMPARA
EN LOS MODELOS 4XX Y CU4XX FIGURA TAMBIÉN COMO:
-INTERRUPTOR LÁMPARA Y ASADOR - INTERRUPTOR LÁMPARA Y PLATO GIRATORIO
INTERRUPTOR ASADOR (PARA LOS MODELOS 4XX Y CU4XX VÉASE INTERRUPTOR LÁMPARA)
INTERRUPTOR PLATO GIRATORIO (PARA LOS MODELOS 4XX Y CU4XX VÉASE INTERRUPTOR LÁMPARA)
A continuación se citan las características de los quemadores en base a los diferentes modelos:
- ELECCIÓN DEL QUEMADOR
ATENCIÓN
LA LLAMA NO DEBE SOBRESALIR DEL FONDO DE LA OLLA. POSICIONAR LA OLLA EN EL CENTRO DEL QUEMADOR, PARA DARLE MAYOR ESTABILIDAD SOBRE LA REJILLA DE APOYO.
| QUEMADOR DIÁMETRO CACEROLA | |
| AUXILIAR Ø 47 mm | da 6 a 16 cm |
| SEMIRAPIDO Ø 62 mm | da 16 a 22 cm |
| RAPIDO Ø 77 mm | da 16 a 22 cm |
- ENCENDIDO ELECTRÓNICO DE LA PLACA DE COCCIÓN (SEGÚN EL MODELO)
ATENCIÓN
ENCENDER LOS QUEMADORES SIN NINGUNA OLLA U OTRO OBJETO ARRIBA.
ADVERTENCIA
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, REPETIR LA OPERACIÓN SIGUIENDO ESTAS INDICACIONES:
GIRAR LA PERILLA EN LA POSICIÓN "LLAMA PEQUEÑA", PROCEDER CON EL ENCENDIDO MANUAL - CONTROLAR QUE LA BOMBONA TENGA GAS
SI EL APARATO NO FUNCIONA, CERRAR EL GRIFO DEL GAS Y CONTACTAR AL REVENDEDOR.
- ENCENDIDO MANUAL DE LA PLACA DE COCINA
El encendido manual se usa cuando no funciona o no está presente el encendido electrónico.
ATENCIÓN
ENCENDER LOS QUEMADORES SIN NINGUNA OLLA U OTRO OBJETO ARRIBA.
ADVERTENCIA
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, CONTROLAR QUE HAYA GAS EN LA BOMBONA.
SI EL APARATO NO FUNCIONA, CERRAR EL GRIFO DEL GAS Y CONTACTAR AL REVENDEDOR.
- REGULACIÓN DE LA LLAMA DE LA PLACA DE COCINA
Para regular la llama, girar la perilla hasta la posición deseada.
HORNO
MANTENER LA PUERTA COMPLETAMENTE ABIERTA CUANDO SE ENCIENDE EL QUEMADOR DEL HORNO.
AL INTERNO DEL HORNO LA REJILLA, LA GRASERA (BANDEJA) O LA CACEROLA DEBEN ESTAR POSICIONADAS DE MANERA TAL QUE NO TENGAN CONTACTO DIRECTO CON LAS LLAMAS.
SI LA LLAMA DEL QUEMADOR SE APAGA ACCIDENTALMENTE, CERRAR LA PERILLA DEL GAS Y ESPERAR ALGUNOS MINUTOS ANTES DE ENCENDERLO DE NUEVO.
- ENCENDIDO ELECTRÓNICO DEL HORNO (SEGÚN EL MODELO)
Para generar la llama, presionar a fondo la perilla de mando y girarla en posición de 1 a 6. Al mismo tiempo pulsar el botón de encendido electrónico (en los modelos con el símbolo en la puerta, el botón de encendido no es visible y se acciona a fondo la perilla). Una vez generada la llama, mantener presionada la perilla por algunos segundos para que permanezca encendida la llama.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, REPETIR LA OPERACIÓN SIGUIENDO ESTAS SUGERENCIAS: PROCEDER CON EL ENCENDIDO MANUAL - CONTROLAR QUE LA BOMBONA TENGA GAS
SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GAS Y CONTACTAR AL VENDEDOR.
- ENCENDIDO MANUAL DEL HORNO
El encendido manual se utiliza cuando no funciona o no está presente el encendido electrónico.
Para tener la llama, presionar a fondo la perilla de encendido y girarla en posición de 1 a 6. Al mismo tiempo encender el quemador con un fósforo o encendedor. Una vez generada la llama, mantener presionada la perilla por algunos segundos para que la llama permanezca encendida.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, CONTROLAR QUE LA BOMBONA TENGA GAS.
SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GAS Y CONTACTAR AL VENDEDOR.
- REGULACIÓN DE LA LLAMA DEL HORNO CON TERMOSTATO
| POSICION 1 2 3 | 4 5 6 | |||||
| TEMPERATURAS | 130° C | 160° C | 180° C | 200° C | 220° C | 240° C |
La llama del quemador del horno, cuando se enciende, queda al máximo y disminuye automáticamente al mínimo cuando alcanza la temperatura deseada.
GRILL
MANTENER LA PUERTA COMPLETAMENTE ABIERTA CUANDO SE ENCIENDE EL QUEMADOR.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, SOLTAR LA PERILLA Y REPETIR LA OPERACIÓN DESPUÉS DE HABER ESPERADO UNOS 10 SEGUNDOS.
LAS PARTES ACCESIBLES PUEDEN ALCANZAR TEMPERATURAS ELEVADAS CUANDO SE UTILIZA EL GRILL. MANTENER A LOS NIÑOS ALEJADOS.
DURANTE EL FUNCIONAMIENTO DEL GRILL, MANTENER SIEMPRE LA PUERTA COMPLETAMENTE ABIERTA. (FIG. 4 - PÁG. 183)
NO UTILIZAR NUNCA EL GRILL POR MÁS DE 25 MINUTOS. EL GRILL NO PUEDE SER UTILIZADO COMO HORNO.
SI LA LLAMA DEL QUEMADOR SE APAGA ACCIDENTALMENTE, CERRAR LA PERILLA DEL GAS Y ESPERAR UN MINUTO ANTES DE ENCENDERLO DE NUEVO.
- ENCENDIDO ELECTRÓNICO DEL GRILL (SEGÚN EL MODELO)
Para tener la llama, presionar a fondo la perilla de mando y girarla en posición de GRILL o en posición de llama grande. Contemporáneamente presionar el pulsador de encendido eléctrico (en los modelos con el símbolo en la puerta, el pulsador de encendido no se ve y se acciona presionando a fondo la perilla). Una vez generada la llama, tener presionada la perilla por algunos segundos para que la llama quede encendida.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, REPETIR LA OPERACIÓN RESPETANDO LAS SIGUIENTES SUGERENCIAS:
PROCEDER CON EL ENCENDIDO MANUAL - CONTROLAR QUE NO FALTE GAS EN LA BOMBONA.
SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GAS Y CONTACTAR AL VENDEDOR.
- ENCENDIDO MANUAL DEL GRILL
El encendido manual se usa cuando el encendido electrónico no está presente o está averiado.
Para tener la llama, presionar a fondo la perilla de mando y girarla en posición de GRILL o en posición de llama grande. Contemporáneamente encender el quemador con un fósforo o un encendedor. Una vez generada la llama, tener presionada la perilla por algunos segundos para que la llama quede encendida.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, CONTROLAR QUE HAYA GAS EN LA BOMBONA.
SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GAS Y CONTACTAR AL VENDEDOR.
- REGULACIÓN DE LA LLAMA DEL GRILL
Para los modelos 414 - CU311 - CU31M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433 - CU433M - CU433ML:
El grill debe ser utilizado solo con la potencia térmica nominal.
Para los otros modelos:
Para regular la llama, girar la perilla en la posición deseada.
CONTROL VISUAL DE LA LLAMA
Según el tipo de gas utilizado, el aspecto de la llama es significativo:
Propano (G31): llama con la parte interna azul y el contorno nítido.
Butano (G30): llama con leves puntas amarillas en el momento del encendido del quemador, las cuales se intensifican a medida que el quemador se calienta.
PLACA ELÉCTRICA (según el modelo)
CUANDO SE ENCIENDE POR PRIMERA VEZ LA PLACA ELÉCTRICA (O NO SE HA UTILIZADO POR MUCHO TIEMPO), ES NECESARIO ELIMINAR LA HUMEDAD ABSORBIDA ENCENDIENDO LA PLACA POR UNOS 30 MINUTOS EN LA POSICIÓN 1 DE LA PERILLA.
UTILIZAR OLLAS CON FONDO PLANO Y CON DIÁMETRO NO INFERIOR AL DIÁMETRO DE LA PLACA ELÉCTRICA.
SECAR EL FONDO DE LA OLLA ANTES DE APOYARLA SOBRE LA PLACA ELÉCTRICA.
DURANTE EL USO DE LA PLACA ELÉCTRICA, NO DEJAR SIN VIGILANCIA EL APARATO Y PRESTAR ATENCIÓN A QUE LOS NIÑOS NO SE ACERQUEN.
La placa eléctrica está dotada de una perilla con 7 posiciones: la posición apagada está representada con el 0 (cero), mientras que las posiciones desde el 1 al 6 ponen en funcionamiento la placa eléctrica. La escala de 1 a 6 corresponde a la intensidad de calor en aumento producido por la placa eléctrica. Cerca de la perilla hay un led rojo que se enciende cuando la placa eléctrica está en funcionamiento.
MICROONDAS
Para las instrucciones de instalación, uso y mantenimiento del microondas, hacer referencia al manual de uso contenido en el microondas.
ASADOR
Encender el quemador del horno como se indica en el capítulo HORNO. Posicionar la perilla de mando en la posición deseada. Introducir la bandeja con el asador montado como se indica en FIG. 5 PÁG. 183. Presionar el correspondiente interruptor para que inicie a funcionar el asador.
PLATO GIRATORIO
Introducir la grasa con el plato giratorio como se muestra en la FIG. 6 - PÁG. 184. Pulsar el relativo interruptor para poner en funcionamiento el plato giratorio.
BOMBONA DE GAS
EL USO DE GASES Y/O DE UNA PRESIÓN DIFERENTE A LO ESTABLECIDO POR EL FABRICANTE PUEDE CAUSAR CONDICIONES ANÓMALAS DE FUNCIONAMIENTO DEL APARATO Y, POR LO TANTO, EL FABRICANTE RECHAZA CUALQUIER RESPONSABILIDAD RESULTANTE DEL USO INCORRECTO DEL APARATO.
Las bombonas de gas que pueden ser usadas son las más comunes en el país en el cual se utiliza el artefacto. El gas que se debe utilizar se indica claramente en el exterior del embalaje o en la etiqueta indeleble pegada en la parte posterior del artefacto. Observar igualmente las siguientes indicaciones: las bombonas de gas deben estar colocadas en el correspondiente alojamiento en posición vertical dotadas de válvulas y reductor de presión y el acceso no debe ser obstaculizado. La sustitución de las bombonas debe poder ser realizada sin impedimentos y con dificultad.
¡ATENCIÓN! En el momento de la sustitución de la bombona de gas es requisito tomar las siguientes precauciones:
a) cerrar los grifos del artefacto; b) asegurarse que no haya llamas o fuego cerca; c) cerrar la válvula de la bombona que se debe sustituir; d) desenroscar el reductor de la bombona terminada, sacarla de su cavidad. Proceder en sentido inverso con la sustitución. Verificar eventuales pérdidas de gas usando un fluido no corrosivo. No usar una solución jabonosa.
NO UTILIZAR LLAMAS LIBRES;
e) encender los quemadores y verificar el correcto funcionamiento, en caso negativo dirigirse a un técnico autorizado.
CERRAR LA ALIMENTACIÓN DEL GAS DE LA BOMBONA DESPUÉS DEL USO.
FUGAS DE GAS
Aconsejamos utilizar un detector electrónico homologado para las fugas de gas.
Si se advierte olor de gas:
a) Abrir las ventanas y hacer saber a todas las personas de la casa rodante, caravana, etc. b) No tocar interruptores eléctricos, encender llamas o fósforos o hacer algo que pueda inflamar el gas. c) Apagar todo tipo de llamas libres. d) Cerrar la válvula de la bombona o tanque de gas, no abrir la válvula hasta que la pérdida de gas no haya sido individualizada y eliminada. e) Contactar a un técnico autorizado.
LIMPIEZA
ANTES DE LIMPIAR EL ARTEFACTO, APAGARLO, DESCONECTARLO DE LA RED ELÉCTRICA Y ESPERAR QUE SE ENFRÍE.
LAS SUPERFICIES CALIENTES, EN CONTACTO CON AGUA FRÍA O CON UN TRAPO HÚMEDO, PUEDEN DAÑARSE. NO USAR PRODUCTOS ABRASIVOS, CORROSIVOS, A BASE DE CLORO, LANAS O LANA DE ACERO. NO DEJAR SUSTANCIAS ÁCIDAS O ALCALINAS (VINAGRE, SAL, JUGO DE LIMÓN, ETC.) SOBRE LAS SUPERFICIES DEL ARTEFACTO. LAS SUPERFICIES DE ACERO INOXIDABLE Y LAS PARTES ESMALTADAS: LAVARLAS CON AGUA Y JABÓN O DETERGENTE NEUTRO, ENJUAGAR Y SECAR. UTILIZAR ESPONJAS O TRAPOS LIMPIOS.
CUANDO SE LIMPIA LA PUERTA DE VIDRIO DEL HORNO DEL ARTEFACTO, NO EMPLEAR MATERIALES ASPEROS, ABRASIVOS O RASCADORES METÁLICOS O AFILADOS PORQUE PUEDEN RAYAR LA SUPERFICIE Y CAUSAR FRAGMENTACIÓN DEL VIDRIO.
NO EMPLEAR LIMPIADOR POR CHORRO DE VAPOR PARA LIMPIAR EL ARTEFACTO.
INYECTORES
LAS OPERACIONES DEBEN SER REALIZADAS POR PERSONAL AUTORIZADO. DESPUÉS DE DICHA OPERACIÓN SE DECLINA TODA RESPONSABILIDAD DERIVANTE DE LA MISMA INTERVENCIÓN.
Mantener bloqueado el porta inyector cuando se sacan o se fijan los inyectores (con una herramienta) (FIG. 7 - PÁG. 185).
| BRENNER Ø INYECTOR | (mm) | N° ESTAMPILLADO |
| RAPIDO (Ø 77 mm) | 0,75 | 75 |
| SEMIRAPIDO (Ø 62 mm) | 0,67 | 67 |
| 0,50 50AUXILIAR (Ø 47 mm) | ||
| GRILL | 0,62 0,57 (CU352M) - 0,64 (CU351MK) | 62 57 (CU352M) - 64 (CU351MK) |
| HORNO | 0,53 0,52 (CU351MK - CU354MK) | 53 52 (CU351MK - CU354MK) |
- ELECCIÓN DEL QUEMADOR
LA LLAMA NO DEBE APARECER EN EL FONDO DE LA OLLA. COLOCAR LA OLLA CENTRALMENTE EN EL QUEMADOR, PARA QUE QUEDE ESTABLE SOBRE LA REJILLA DE APOYO.
QUEMADOR DIÁMETRO DE LA OLLA
| AUXILIAR Ø 47 mm | de 6 a 16 cm |
| SEMI-RÁPIDO Ø 62 mm | de 16 a 22 cm |
| RÁPIDO Ø 77 mm | de 16 a 22 cm |
- ENCENDIDO ELECTRÓNICO DE LA SUPERFICIE DE COCCIÓN (SEGÚN EL MODELO)
EL ENCENDIDO DEBE REALIZARSE SIN NINGUNA OLLA U OTRO OBJETO SOBRE LOS QUEMADORES.
MANTENER LA PUERTA COMPLETAMENTE ABIERTA CUANDO SE ENCIENDE EL QUEMADOR DEL HORNO.
EN EL INTERIOR DEL HORNO, LA REJILLA, LA GRASERA (BANDEJA) O LA CACEROLA DEBEN ESTAR POSICIONADAS DE MANERA QUE NO TENGAN CONTACTO DIRECTO CON LAS LLAMAS. SI LA LLAMA DEL QUEMADOR SE APAGA ACCIDENTALMENTE, CERRAR LA PERILLA DEL GAS Y ESPERAR ALGUNOS MINUTOS ANTES DE ENCENDERLO DE NUEVO.
- ENCENDIDO ELECTRÓNICO DEL HORNO (SEGÚN EL MODELO)
Para generar la llama, presionar a fondo la perilla de mando y girarla en posición de 1 a 6. Al mismo tiempo, pulsar el botón de encendido electrónico (en los modelos con el símbolo ★ en la puerta, el botón de encendido no es visible y se activa presionando a fondo la perilla). Una vez generada la llama, mantener presionada la perilla por algunos segundos para que permanezca encendida.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, REPETIR LA OPERACIÓN SIGUIENDO ESTAS SUGERENCIAS: PROCEDER CON EL ENCENDIDO MANUAL - CONTROLAR QUE LA BOMBONA TENGA GAS.
SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GAS Y CONTACTAR AL VENDEDOR.
- ENCENDIDO MANUAL DEL HORNO
El encendido manual se utiliza cuando no funciona o no está presente el encendido electrónico.
Para tener la llama, presionar a fondo la perilla de encendido y girarla en posición de 1 a 6. Al mismo tiempo, encender el quemador con un fósforo o encendedor. Una vez generada la llama, mantener presionada la perilla por algunos segundos para que la llama permanezca encendida.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, CONTROLAR QUE LA BOMBONA TENGA GAS.
SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GAS Y CONTACTAR AL VENDEDOR.
- REGULACIÓN DE LA LLAMA DEL HORNO CON TERMOSTATO
| POSICION 1 2 3 | 4 5 6 | |||||
| TEMPERATURAS | 130° C | 160° C | 180° C | 200° C | 220° C | 240° C |
La llama del quemador del horno, cuando se enciende, queda al máximo y disminuye automáticamente al mínimo cuando alcanza la temperatura deseada.
GRILL
EL ENCENDIDO DEL QUEMADOR SOLO DEBE REALIZARSE CON LA PUERTA COMPLETAMENTE ABIERTA.
SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE, SOLTAR EL MANDO Y REPETIR LA OPERACIÓN DESPUÉS DE AL MENOS 10 SEGUNDOS.
LAS PIEZAS ACCESIBLES PUEDEN ESTAR A TEMPERATURAS ELEVADAS CUANDO SE UTILIZA LA PARRILLA, POR LO TANTO, MANTENER A LOS NIÑOS A DISTANCIA.
- CONTROL VISUAL DE LA LLAMA
- ÍNDICE
- PRECAUCIONES
- INSTALACIÓN
- HUECO DE ENCASTRE
- DIMENSIONES DEL HUECO DE ENCASTRE
- CONEXIÓN DEL GAS
- CONEXIÓN ELÉCTRICA
- BAJA TENSIÓN 12 V
- ALTA TENSIÓN 220-240 V
- FIJACIÓN
- PANEL DE CONTROL
- OTROS SÍMBOLOS
- HORNO
- ENCENDIDO ELECTRÓNICO DEL HORNO (SEGÚN EL MODELO)
- ENCENDIDO MANUAL DEL HORNO
- REGULACIÓN DE LA LLAMA DEL HORNO CON TERMOSTATO
- GRILL
- ENCENDIDO ELECTRÓNICO DEL GRILL (SEGÚN EL MODELO)
- ENCENDIDO MANUAL DEL GRILL
- REGULACIÓN DE LA LLAMA DEL GRILL
- PLACA ELÉCTRICA (SEGÚN EL MODELO)
- MICROONDAS
- ASADOR
- PLATO GIRATORIO
- BOMBONA DE GAS
- NO UTILIZAR LLAMAS LIBRES
- CERRAR LA ALIMENTACIÓN DEL GAS DE LA BOMBONA DESPUÉS DEL USO
- FUGAS DE GAS
- LIMPIEZA
- INYECTORES
- ELECCIÓN DEL QUEMADOR
- ENCENDIDO ELECTRÓNICO DE LA SUPERFICIE DE COCCIÓN (SEGÚN EL MODELO)
Marca : DOMETIC
Modelo : CU322
Categoría : Horno
