Produkttyp	Einbau-Gaskochfeld
Marke	Dometic
Modell	CU322
Anzahl der Brenner	3
Brennertyp	1 Schnellbrenner (Ø 77 mm, 1,8 kW), 1 Halbschnellbrenner (Ø 62 mm, 1,0 kW), 1 Hilfsbrenner (Ø 47 mm, 1,2 kW)
Gesamte Heizleistung	4,0 kW
Gesamter Gasverbrauch	291 g/h (G30/G31 je nach Modell)
Benötigte Verbrennungsluftmenge	8,0 m³/h
Stromversorgung	Keine (nur Gas) oder 12 V (je nach Version)
Gaskategorien	I3B/P(30): 30 mbar Butan (G30) / Propan (G31); I3+ (28-30/37): 28-30 mbar Butan / 37 mbar Propan
Zündung	Elektronisch (bei einigen Modellen) oder manuell
Sicherheit	Sicherheitsvorrichtung an den Brennern (Thermoelement) - Flammendetektion
Material	Edelstahl und emaillierte Teile, Glas für den Deckel (falls vorhanden)
Einbaumaße	Siehe Schema in der Anleitung (Ausschnitt je nach Modell)
Pflege und Reinigung	Mit Wasser und neutraler Seife, weichem Schwamm reinigen. Keine scheuernden Reinigungsmittel, Dampf oder Metallschaber verwenden.
Reparierbarkeit	Düsen und Ersatzteile beim autorisierten Händler erhältlich

Häufig gestellte Fragen - CU322 DOMETIC

Welche Gasart für den Dometic CU322 verwenden?

Das Modell CU322 kann je nach Kategorie mit Butan (G30) oder Propan (G31) betrieben werden. Überprüfen Sie das Etikett am Gerät auf den passenden Druck (30 mbar oder 28-30/37 mbar).

Wie zünde ich einen Brenner des Kochfelds an?

Drücken Sie den Brennerknopf ganz herunter und drehen Sie ihn auf die Position der großen Flamme. Wenn Ihr Modell über eine elektronische Zündung verfügt, drücken Sie gleichzeitig den Zündknopf. Andernfalls verwenden Sie ein Streichholz oder einen Gasanzünder. Halten Sie den Knopf nach dem Zünden einige Sekunden gedrückt.

Was tun, wenn ein Brenner nicht zündet?

Überprüfen Sie, ob die Gasflasche nicht leer ist. Drehen Sie den Knopf auf die Position der kleinen Flamme und versuchen Sie eine manuelle Zündung. Wenn das Problem bestehen bleibt, schließen Sie das Gasventil und wenden Sie sich an einen autorisierten Techniker.

Welche Topfdurchmesser auf jedem Brenner verwenden?

Verwenden Sie Töpfe mit passendem Durchmesser für den Brenner: Schnellbrenner (Ø 77 mm): Töpfe von 16 bis 22 cm; Halbschnellbrenner (Ø 62 mm): 16 bis 22 cm; Hilfsbrenner (Ø 47 mm): 6 bis 16 cm. Die Flamme darf den Topfboden nicht überragen.

Wie reinige ich das Kochfeld?

Schalten Sie vor der Reinigung das Gerät aus und lassen Sie es abkühlen. Verwenden Sie einen weichen Schwamm mit Wasser und neutraler Seife. Spülen und trocknen Sie. Verwenden Sie niemals scheuernde Mittel, Stahlwolle oder Dampfreiniger. Vermeiden Sie säurehaltige Substanzen (Essig, Zitrone) auf den Oberflächen.

Hat der Dometic CU322 einen Backofen?

Nein, das Modell CU322 ist nur ein Gaskochfeld mit drei Brennern. Es hat weder Backofen noch Grill. Sehen Sie sich andere Modelle der Reihe an, wenn Sie einen integrierten Backofen suchen.

Wie hoch ist der Gasverbrauch des CU322?

Der maximale Gesamtverbrauch beträgt 291 g/h für ein Butan/Propan-Gemisch. Dies entspricht einer Heizleistung von 4,0 kW. Der Verbrauch variiert je nach Anzahl der verwendeten Brenner und Flammeneinstellung.

Kann ich mit diesem Modell eine Elektroplatte verwenden?

Das Standardmodell CU322 hat keine Elektroplatte. Einige Versionen (CU322M) können eine zusätzliche Elektroplatte haben; überprüfen Sie das Typenschild Ihres Geräts.

Wie installiere ich das Gerät?

Die Installation muss von einem qualifizierten Techniker gemäß den geltenden Vorschriften durchgeführt werden. Halten Sie die Mindestsicherheitsabstände ein (150 mm zu Seitenwänden, 500 mm über der Kochfläche). Das Gerät ist der Klasse 3 (Einbau) zugeordnet. Verwenden Sie einen geeigneten flexiblen oder starren Gasschlauch.

Was tun bei Gasgeruch?

Öffnen Sie sofort die Fenster, berühren Sie keine elektrischen Schalter, löschen Sie alle Flammen, schließen Sie das Ventil der Gasflasche. Evakuieren Sie Personen und wenden Sie sich an einen autorisierten Techniker. Benutzen Sie kein Telefon in der Nähe.

BEDIENUNGSANLEITUNG CU322 DOMETIC

CU433-CU433M-CU433ML

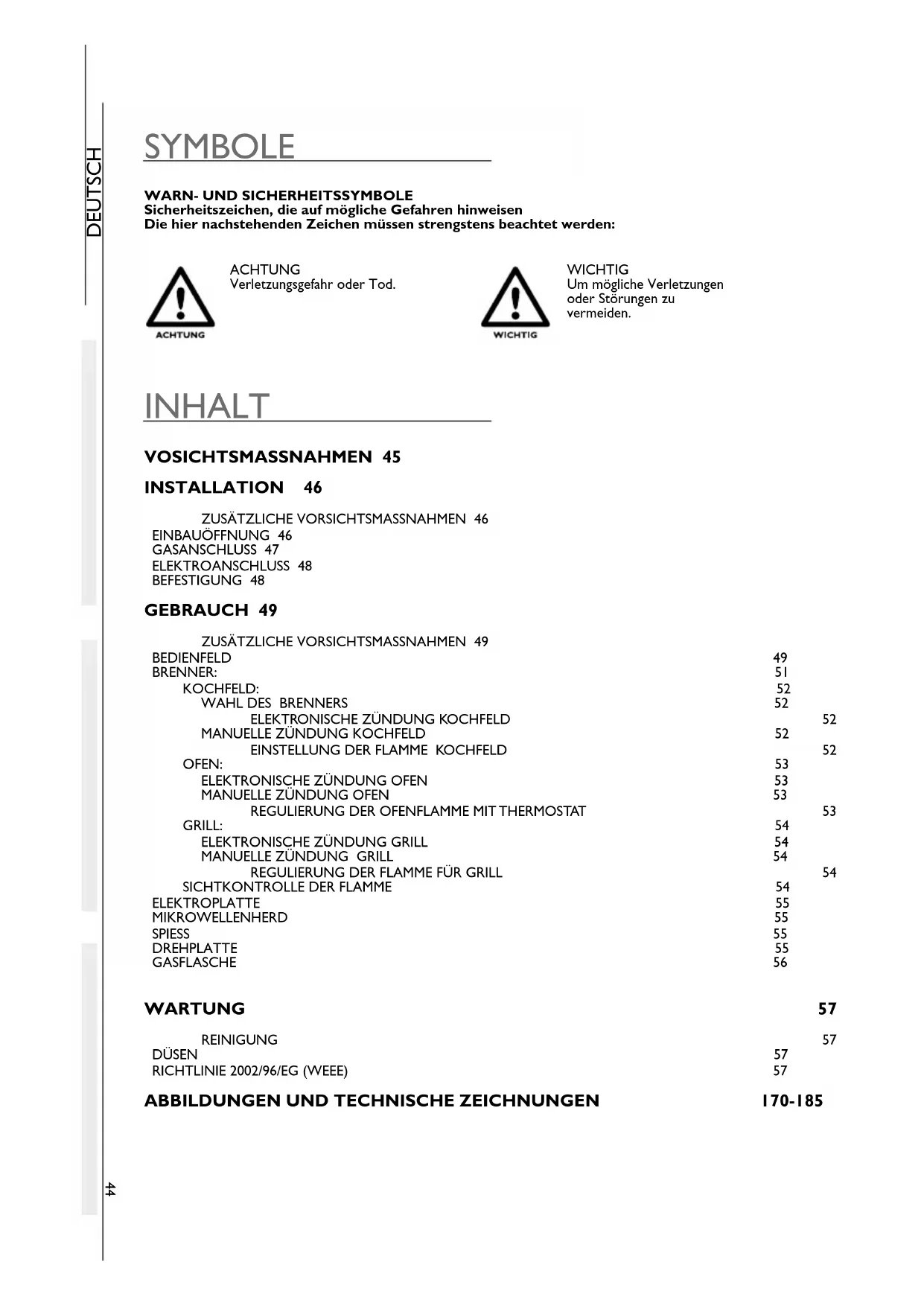

SYMBOLE

GASFLASCHEN

VORSICHT

WARN- UND SICHERHEITSSYMBOLE

Sicherheitszeichen, die auf mögliche Gefahren hinweisen

Die nachstehenden Zeichen müssen strengstens beachtet werden:

ACHTUNG

ACHTUNG

Verletzungsgefahr oder Tod.

WICHTIG

WICHTIG

Um mögliche Verletzungen

oder Störungen zu

vermeiden.

INHALT

VORSICHTSMASSNAHMEN 45

INSTALLATION 46

ZUSÄTZLICHE VORSICHTSMASSNAHMEN 46

EINBAUÖFFNUNG 46

GASANSCHLUSS 47

ELEKTROANSCHLUSS 48

BEFESTIGUNG 48

GEBRAUCH 49

ZUSÄTZLICHE VORSICHTSMASSNAHME 49

BEDIENFELD

BRENNER:

49

51

KOCHFELD:

52

52

52

MANUELLE ZÜNDUNG KOCHFELD

52

52

EINSTELLUNG DER FLAMME KOCHFELD

OFEN:

53

ELEKTRONISCHE ZÜNDUNG OFEN

53

53

MANUELLE ZÜNDUNG OFEN

53

REGULIERUNG DER OFENFLAMME MIT THERMOSTAT

GRILL:

54

ELEKTRONISCHE ZÜNDUNG GRILL

54

MANUELLE ZÜNDUNG GRILL

54

REGULIERUNG DER FLAMME FÜR GRILL

SICHTKONTROLLE DER FLAMME

54

ELEKTROPLATTE

55

MIKROWELLENHERD

55

SPIESS

55

DREHPLATTE

55

GASFLASCHE

56

WARTUNG

REINIGUNG

57

DUSEN

57

57

RICHTLINIE 2002/96/EG (WEEE)

57

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN

170-185

VORSICHTSMASSNAHMEN

Achtung: Dieser Hinweis ist auf dem Gerät angebracht. Dieses Gerät muss entsprechend den geltenden Vorschriften installiert werden und darf nur in einer gut belüfteten Umgebung benutzt werden. Vor der Installation und dem Gebrauch dieses Geräts sind die Anweisungen genau zu lesen. Das Gerät muss von qualifiziertem Fachpersonal installiert werden.

Dieses Gerät darf nur für das Garen von Lebensmitteln verwendet werden. Jeder andere Gebrauch wird als unsachgemäß betrachtet und ist daher gefährlich. Der Hersteller übernimmt keine Verantwortung für Schäden an Dingen und Personen, die durch eine nicht korrekte Installation oder durch unsachgemäßen oder unverantwortlichen Gebrauch hervorgerufen wurden.

Das Gerät und seine zugänglichen Bauteile werden während des Gebrauchs sehr heiß. Seien Sie sehr vorsichtig, um die Heizelemente nicht zu berühren. Kinder unter 8 Jahren sind fern zu halten, sofern sie nicht ständig überwacht werden. Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnis nur unter der Voraussetzung benutzt werden, dass sie überwacht werden oder Anweisungen für einen sicheren Gebrauch und das Verständnis der verbundenen Risiken erhalten haben. Kinder dürfen nicht mit dem Gerät spielen.

Ein unbeaufsichtigter Herd mit Fetten oder Ölen kann gefährlich sein und Brände verursachen. Versuchen Sie niemals, einen eventuellen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und decken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke ab.

Brandgefahr: Keine Gegenstände auf der Kochfläche abstellen.

Dieses Gerät ist nicht für den Betrieb mit einem externen Timer oder einer Fernbedienung konzipiert. Wenn das Speisekabel beschädigt ist, muss es vom Hersteller oder seinem technischen Kundendienst bzw. auf jeden Fall von einer ähnlich qualifizierten Person 45

ACHTUNG

ausgewechselt werden, um jedem Risiko vorzubeugen.

Die Reinigung und die Wartung des Geräts dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

WICHTIG

Keine scheuernden oder spitzen Hilfsmittel zur Reinigung der Glastür benutzen, sie könnte nämlich zerkratzt werden oder auch zerbrechen.

Zur Reinigung keine Dampfreiniger benutzen.

INSTALLATION

ZUSÄTZLICHE VORSICHTSMASSNAHMEN

WICHTIG

ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT.

DIESES GERÄT IST NICHT AN EINEM ABLUFTGERÄT FÜR DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMÄSS DEN GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.

EINBAUÖFFNUNG

ACHTUNG

DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.

Dieses Gerät gehört zur GERÄTEKLASSE 3: GERÄT FÜR DEN EINBAU IN HERDE BZW. ARBEITSPLATTEN.

MINDESTABSTAND VON WÄNDEN (ABB. I - SEITE 170):

150 mm NAHESTEN BRENNERKOPFES.	VOM AUSSENRAND DES, EINER DER SEITENWÄNDE UND/ODER HINTERWÄNDE AM
500 mm	ZWISCHEN BRENNEROBERFLÄCHE UND MOBEL ODER REGALEN ÜBER DER KOCHFLÄCHE
100 mm	ZWISCHEN DEN SEITEN DES GERÄTES UND DEN ANGRENZenden SENKRECHTEN WÄNDEN.

ABMESSUNGEN EINBAUÖFFNUNG

Machen Sie am Möbel eine Öffnung, wie in ABB. 2 - Seite 171 aufgezeichnet (je nach Modell). Das Möbel muss eigens gebaut werden, die waagrechte Arbeitsplatte muss zur Möbelfront rechtwinklig sein. Außerdem muss auch die Einbauöffnung rechtwinklig sein. Sollen Öffnungen für die Belüftung des Möbels geschaffen werden, ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen.

ACHTUNG

ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MÜSSEN MIT DEN UNTEN ANGEFÜHRTEN KATEGORIEN ÜBEREINSTIMMEN.

Dieses Gerät funktioniert mit folgenden Gasen und entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien) gemäß weiter der das Gerät eingestellt wurde, ist deutlich am Identifizierschild des Gerätes beschrieben.

KATEGORIE UND ZIELLÄNDER	GASDRUCK
13B/P(30)	30 mbar Butan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propan (G31)
13+ (28-30/37)	28-30 mbar Butan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propan (G31)

MODELL THERMISCHE NENN NLEISTUNG INSGESAMT kW - gr/h m		FÜR DIE VER-BRENNNUNG NOTWENDIGES LUFTVOLUMEN y/h
CU322 - CU322M 4,0 - 291 8,0
CU333 - CU333M 4,4 - 320 8,8
CU403PE - CU404PEMW - CU407PEMW 4,6 - 335 9,2
CU354MK 5,1 - 371 10,2
CU352M	5,3 - 386 10,6
CU325 - CU325M - CU404PE - CU405PEMW	5,8 - 422 11,6
CU335 - CU335M - CU402PE - CU414PE	6,2 - 451 12,4
403 - CU35IMK - CU404MW - CU407MW	6,4 - 466 12,8
CU433 - CU433M - CU433ML	6,6 - 480 13,2
CU300 - CU300M 6,8 - 495 13,6
CU311 - CU311M 7,2 - 524 14,4
CU400BPE - CU400PE - CU401PE	7,4 - 539 14,8
404 - CU405MW	7,6 - 553	15,2
402 - 414	8,0 - 582 16,0
400 - 400B - 401	9,2 - 669 18,4

ACHTUNG

WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTES NICHT VERDREHT, GEZOGEN ODER ANDERSARTIG BELASTET WERDEN.

Die Verbindung mit der Gasleitung muss mit steifen Metallrohren und abgedichteten Anschlüssen erfolgen. Es können auch Schläuche verwendet werden, dabei ist jedoch Folgendes zu beachten:

a) Der Schlauch muss jederzeit zur Kontrolle zugänglich sein; b) Er muss vor heißen Stellen, wie zum Beispiel unter den Brennern, geschützt werden; c) Er darf keinerlei Belastungen ausgesetzt sein (Verdrehungen, Zug, Quetschungen,...); d) Er muss von beweglichen Einbauteilen (wie Schubladen) ferngehalten werden; e) Max. Länge 1,5 m; f) Er muss vor Ablauf des Verfallsdatums gewechselt werden. Nach dem Anschluss muss kontrolliert werden, ob alles gasdicht ist; dazu eine nicht ätzende Flüssigkeit benutzen. Die Benutzung von Seifenwasser ist zu vermeiden. KEINE OFFENEN FLAMMEN BENUTZEN.

ELEKTROANSCHLUSS

NIEDERSPANNUNG 12 V:

Dieses Kapitel betrifft nur Modelle mit der Beschriftung 12 V--- auf dem Identifikationsetikett, das am

Gerät angebracht ist.

DIESES GERÄT DARF NUR AN EINEM 12 V: GENERATOR ANGESCHLOSSEN WERDEN. DER STROMKREIS MUSS MIT EINER SCHMELZSICHERUNG BIS ZU 3 AMPERE GESCHÜTZT WERDEN.

BEIM ANSCHLUSS AUF KORREKTE POLUNG ACHTEN!

DAS GERÄT DARF AUF KEINEN FALL AN DER NETZSPANNUNG (230 V~) ANGESCHLOSSEN WERDEN, DADURCH WÜRDEN DIE KOMPONENTEN UNREPARABLE SCHÄDEN ERLEDEN UND DIES WÜRDE EINE GEFAHR FÜR DEN BEDIENER DARSTELLEN.

Zum Anschluss des Gerätes ein doppeltes rot-schwarzes Kabel mit 1,5 mm² verwenden und an der Klemmleiste mit der Bezeichnung "+" 12 V--- -" hinten am Gerät anschließen. Das rote Ende ist der positive Pol, das schwarze Ende der negative.

HOCHSPANNUNG 220-240 V~

Dieses Kapitel betrifft ausschließlich die hier nachstehenden Modelle:

MODELL	NENNSPANNUNG	NENNLEISTUNG
CU400PE - CU400BPE - CU401PE - CU402PE CU403PE - CU404PE - CU404PEMW CU405PEMW - CU407PEMW - CU414PE	220-240V~ 50/60Hz 800 W

BEI DIREKTEM NETZANSCHLUSS MUSS EINE TRENNVORRICHTUNG VORGESEHEN WERDEN, DAMIT DAS GERÄT VOM STROMNETZ GETRENNT WERDEN KANN, MIT EINEM KONTAKTABSTAND, DER

SO BEMESSEN IST, DASS EINE VOLLSTÄNDIGE TRENNUNG ENTSPRECHEND DER KATEGORIE II FÜR

ÜBERSPANNUNG GEMÄSS DEN INSTALLATIONSREGELN GEWÄHRLEISTET WERDEN KANN.

DAS SPEISEKABEL MUSS SO POSITIONIERT WERDEN, DASS ES NIRGENDS HÖHERE TEMPERATUREN

ALS 75K ERREICHEN KANN.

DER STECKER MUSS NACH DER INSTALLATION EINFACH ZUGÄNGLICH SEIN. VOR JEDEM EINGRIFF DIE VERBINDUNG ZUM STROMANSCHLUSS TRENNEN.

Verbindung mit dem Stromnetz durch eine Steckdose.

Bei beschädigtem Speisekabel (H05RR-F 3x0,75mm²) beim Hersteller oder bei einer seiner Kundendienststellen um

Ersatz bitten und sich gegebenenfalls an entsprechendes Fachpersonal wenden, um jeder Gefahr vorzubeugen.

BEFESTIGUNG

DIESES GERÄT MUSS MIT SCHRAUBEN AM MÖBEL BEFESTIGT WERDEN, SIEHE ABB. 3 - SEITE 177.

VERWENDUNG

VORSICHTSMASSNAHMEN

DIESES GERÄT DARF AUSSCHLIESSLICH VON VERANTWORTUNGSVOLLEN ERWACHSENEN BENUTZT WERDEN. WÄHREND DES GEBRAUCHS UND SOFORT NACH DEM GEBRAUCH KÖNNEN DIE ZUGÄNGLICHEN GERÄTETEILE HEISS SEIN; NICHT BERÜHREN UND KINDER FERN HALTEN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSERN SIE SICH, DASS ALLE BEDIENKNÖPFE AUF GESCHLOSSEN STEHEN. NACH GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASVERSORGUNG.

PERSONEN MIT PSYCHISCHEN PROBLEMEN ODER MIT HANDICAP ODER PERSONEN OHNE ERFAHRUNG IM UMGANG MIT SOLCHEN GERÄTEN (EINSCHLIESSLICH KINDER) DÜRFEN DIESES GERÄT NUR BENUTZEN, WENN SIE DURCH PERSONEN BEAUFSICHTIGT UND GELEHRT WERDEN, DIE FÜR SIE VERANTWORTLICH SIND. ES MUSS VERMIEDEN WERDEN, DASS KINDER MIT DEM GERÄT SPIELEN.

DIE BENUTZUNG EINES GASKOCHERS ERZEUGT WÄRME UND FEUCHTIGKEIT. SORGEN SIE FÜR EINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHEN BELÜFTUNGSZUGÄNGE OFFEN ODER INSTALLIEREN SIE EIN MECHANISCHES BELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).

EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTES KANN EINE ZUSÄTZLICHE BELÜFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DURCH ÖFFNEN EINES FENSTERS ODER DURCH ERHÖHUNG DER LEISTUNGSSTUFE DER MECHANISCHEN BELÜFTUNG.

BEVOR SIE DEN OFEN DAS ERSTE MAL BENUTZEN, HEIZEN SIE DEN OFEN MIT HÖCHSTTEMPERATUR FÜR MINDESTENS 30 MIN AUF, DEN GRILL ABER NUR FÜR 20-30 MIN.

SOLLTE BEIM KOCHEN FLÜSSIGKEIT ÜBER DEN DECKEL LAUFEN, MUSS DIESE VOR ÖFFNEN DES DECKELS ABGEWISCHT WERDEN.

ACHTUNG: DIESER HINWEIS IST GUT SICHTBAR AUF DER GLASABDECKUNG DER KOCHFLÄCHE ANGEBRACHT. DIE GLASABDECKUNGEN KÖNNEN ZERSPRINGEN, WENN SIE ZU HEISS WERDEN. VOR EINSCHALTEN DER BRENNER (KOCHFLÄCHE, OFEN UND GRILL) IMMER DIE GLASABDECKUNG ÖFFNEN UND VOR DEM SCHLIESSEN ALLE BRENNER (KOCHFLÄCHE, OFEN UND GRILL) AUSSCHALTEN UND ABKÜHLEN LASSEN.

BEDIENFELD

Die folgenden Symbole weisen auf den Brenner, der dem Bedienknopf entspricht. HINWEIS: Auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

DIESES SYMBOL BEFINDET SICH BEI DEN BEDIENKNÖPFEN DER BRENNER DER KOCHFLÄCHE. DER SCHWARZE PUNKT ZEIGT DIE POSITION DES BRENNERS AUF DER KOCHFLÄCHE AN.

DIESES SYMBOL BEFINDET SICH NEBEN DEM BEDIENKNOPF DES BRENNERS FÜR OFEN.

DIESES SYMBOL BEFINDET SICH NEBEN DEM BEDIENKNOPF DES BRENNERS FÜR GRILL.

Die folgenden Symbole beziehen sich auf die Regulierung der Brennerflammen, die der jeweiligen Position des Bedienknopfs entspricht.

HINWEIS: Auf anderen Modellen können die Bedienknöpfe und Symbole verschieden sein.

GAS ZU

GROSSE FLAMME

KLEINE FLAMME

ELEKTROPLATTE AUS

1-2-3-4-5-6

HEIZSTUFEN OFEN UND/ODER ELEKTROPLATTE

GRILL

WEITERE SYMBOLE

TASTE FÜR DIE ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG IN DER NÄHE DES OFEN-KNOPFES ANGEBRACHT, DIE DURCH DAS DRÜCKEN DES KNOPFES BIS ZUM ANSCHLAG BETÄTIGT WIRD.

LICHTSCHALTER

EBENFALLS VORHANDEN BEI DEN MODELLEN 4XX UND CU4XX: - SCHALTER FÜR LAMPE UND BRATSPIESS

• SCHALTER FÜR LAMPE UND DREHPLATTE

SCHALTER FÜR DEN BRATSPIESS (BEI DEN MODELLEN 4XX UND CU4AA SIEHE LAMPENSCHALTER)

SCHALTER DER DREHPLATTE (BEI DEN MODELLEN 4XX UND CU4AA SIEHE LAMPENSCHALTER)

Nachfolgend die Brennereigenschaften der verschiedenen Modelle:

BRENNER TOPFDURCHMESSER
HILFSBRENNER Ø 47 mm	von 6 bis 16 cm
HALBSCHNELL Ø 62 mm	von 16 bis 22 cm
SCHNELL Ø 77 mm	von 16 bis 22 cm

- ELEKTRONISCHE ZÜNDUNG (JE NACH MODELL)

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienkopf fest drücken und in Position „große Flamme“ drehen.

Gleichzeitig den Knopf für elektronische Zündung drücken. Den Bedienknopf eine Sekunde gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH

JEDER DER FOLGENDEN EMPFEHLUNGEN: DREHEN SIE DEN KNOPF AUF DIE POSITION „KLEINE FLAMME“, ZÜNDEN SIE VON HAND – KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLE ZÜNDUNG KOCHFELD

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

ACHTUNG

DER VORGANG MUSS OHNE EINEN TOPF ODER ANDEREN GEGENSTAND AUF DEM BRENNER DURCHGEFÜHRT WERDEN.

Zur Erzeugung der Flamme den Bedienknopf fest drücken und in Position „große Flamme“ drehen. Gleichzeitig den Brenner mit einem Streichholz oder Gasanzünder zünden. Den Bedienknopf einige Sekunden gedrückt halten, damit die Flamme an bleibt.

WICHTIG

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME

Zur Regulierung der Flamme drehen Sie den Bedienknopf in die gewünschte Position.

OFEN

DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TÜR ERFOLGEN.

INNERHALB DES OFENS MÜSSEN DER GRILL, DIE FETTFÄNGER (TABLETT) ODER DIE PFANNE SO POSITIONIERT SEIN, DASS SIE NICHT DIREKT MIT DEN FLAMMEN IN KONTAKT KOMMEN.

VERLÖSCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem -Symbol auf der Tür, der Zündknopf ist nicht zu setzen und wird durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen der Flamme halten Sie den Knopf für eine Sekunde gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

ZÜNDEN SIE VON HAND - KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES OFENS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder diese defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen der Flamme halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME DES OFENS MIT DEM THERMOSTAT

POSITIONEN 1 2	3 4 5 6
TEMPERATUR 130°	C 160°	C 180°	C 200°	C 220°	C 240°	C

Die Flamme des Brenners des Ofens bleibt, nachdem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist.

GRILL

BEIM ENTZÜNDEN DES BRENNERS MUSS DIE OFENTÜR GANZ GEÖFFNET WERDEN.

SOLLTE SICH DER BRENNER NICHT GLEICH ENTZÜNDEN, DEN BEDIENKNOPF LOSLASSEN UND MINDESTENS 10 SEKUNDEN ABWARTEN, BIS MAN DEN VORGANG WIEDERHOLT.

DIE ZUGÄNGLICHEN TEILE KÖNNEN BEI BENUTZUNG DES GRILLS SEHR HEISS WERDEN, HALTEN SIE KINDER DAVON FERN.

WÄHREND DES GEBRAUCHS MUSS DIE TÜR GANZ OFFEN BLEIBEN UND DER HITZESCHUTZ (ABB. 4 - SEITE 183) MUSS GANZ HERAUSGEZOGEN SEIN.

DEN GRILL NIEMALS MEHR ALS 25 MINUTEN GEBRAUCHEN. DIE GRILLEINRICHTUNG DARF NICHT WIE EIN OFEN BENUTZT WERDEN.

SOLLTE DIE BRENNERFLAMME PLÖTZLICH ERLÖSCHEN, DEN GAS-BEDIENKNOPF ZUDREHEN UND VOR WIEDERZÜNDUNG 1 MINUTE WARTEN.

- ELEKTRONISCHE ZÜNDUNG DES GRILLS (JE NACH MODELL)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf fest und drehen in Position GRILL oder große Flamme. Gleichzeitig drücken Sie den Druckknopf für elektronische Zündung (bei Modellen, die mit an der Tür gekennzeichnet sind, ist der Zünddruckknopf nicht sichtbar, die Zündung erfolgt, indem Sie den Bedienknopf drücken). Ist die Flamme einmal an, den Bedienknopf eine Sekunde gedrückt halten, damit sie an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDER DER FOLGENDEN EMPFEHLUNGEN: - Zünden Sie von HAND - KONTROLLIEREN, OB GAS IN DER FLASCHE IST

FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLE ZÜNDUNG DES GRILLS

Diese Zündung erfolgt, wenn keine elektronische Zündung vorhanden ist oder wenn diese nicht funktioniert.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf und drehen ihn in Position GRILL oder große Flamme. Gleichzeitig zünden Sie entweder mit einem Streichholz oder mit Gaszünder den Brenner an. Ist die Flamme einmal an, den Bedienknopf eine Sekunde gedrückt halten, damit sie an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, KONTROLLIEREN SIE OB GAS IN DER FLASCHE IST. FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER GRILLFLAMME

Für Modelle 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433 - CU433M - CU433ML: Für alle anderen Modelle: Zur Regulierung der Flamme den Bedienknopf in die gewünschte Position drehen.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases kann die Flamme folgendermaßen aussehen:

Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur.

Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zünden des Brenners, die sich nach

und nach, wenn der Brenner sich erhitzt, intensivieren.

ELEKTROPLATTE (je nach Modell)

BEVOR MAN DIE ELEKTROPLATTE GEBRAUCHT (ODER BEI LÄNGERER NICHTBENUTZUNG) MUSS DIE ABSORBIERTE FEUCHTIGKEIT ELIMINIERT WERDEN, DAZU DIE PLATTE FÜR 30 MINUTEN AUF POSITION I EINSCHALTEN.

TÖPFE MIT FLACHEM BODEN, DEREN DURCHMESSER NICHT GERINGER ALS DER PLATTENDURCHMESSER SEIN SOLLTE, BENUTZEN.

BEVOR SIE DEN TOPF AUF DIE ELEKTROPLATTE STELLEN, DEN TOPFAUSSENBODEN TROCKNEN.

ÜBERWACHEN SIE DIE EINGESCHALTETE ELEKTROPLATTE UND HALTEN SIE KINDER DAVON FERN.

Die Elektroplatte wird durch Bedienknopf mit 7 Heizstufen bedient: Aus entspricht Stufe 0 (Null), die weiteren Stufen von 1-6 sind Funktionstufen. Von 1-6 erfolgt eine zunehmende Erhitzung der Elektroplatte. Neben dem Bedienknopf befindet sich ein LED, das rot aufleuchtet, wenn die Elektroplatte in Funktion ist.

MIKROWELLENHERD

Für die Installations-, Gebrauchs- und Wartungsanleitungen des Mikrowellenherds, siehe die darin enthaltene Bedienungsanleitung.

SPIESS

Den Brenner des Ofens, wie im Kapitel OFEN beschrieben, einschalten. Den entsprechenden Bedienknopf in die gewünschte Position drehen. Das Ofenblech mit dem angebrachten Spiel einschieben (siehe ABB. 5 auf Seite 183). Den entsprechenden Schalter drücken, um den Spiel zu bewegen.

DREHPLATTE

Setzen Sie den Fettfänger wie in ABB. 6 - S. 184 angegeben ein. Drücken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen.

GASFLASCHE

WICHTIG

DIE VERWENDUNG EINER ANDEREN GASART UND/ODER EINES ANDEREN DRUCKS ALS VOM HERSTELLER VORGESCHRIEBEN KANN ZU EINEM ANOMALEN GERÄTEBETRIEB FÜHREN; DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR DIE FOLGEN EINES UNKORREKTEN GEBRAUCHS DES GERÄTS.

Die anzuwendenden Gasflaschen sind handelsübliche Flaschen, wie sie im Land, in dem das Gerät benutzt wird, normalerweise verkauft werden.

Der anzuwendende Gastyp ist eindeutig außen auf der Verpackung und auf der unlöschbaren Klebeetikette auf der Rückseite des Gerätes angegeben. Beachten Sie auf jeden Fall folgende Hinweise: Die Gasflaschen müssen in einem geeigneten Raum aufrecht gelagert werden, sie müssen mit Ventil und Druckminderer versehen sein und der Zugang darf nicht versperrt sein. Der Austausch der Flaschen muss ohne Behinderung und ganz einfach geschehen.

ACHTUNG! Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:

a) schließen Sie die Hähne des Gerätes; b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme und kein Feuer befindet. c) schließen Sie das Ventil der auszutauschenden Gasflasche; d) schrauben Sie den Druckminderer von der leeren Flasche ab und entnehmen Sie diese aus dem Raum. Die neue Flasche in umgekehrter Reihenfolge anschließen. Eventuelle Gasverluste mithilfe einer nicht ätzenden Flüssigkeit prüfen. Nicht Seifenwasser benutzen.

KEINE OFFENEN FLAMMEN VERWENDEN

e) zünden Sie die Brenner und überprüfen Sie, ob sie korrekt funktionieren. Bei Problemen wenden Sie sich an einen autorisierten Techniker.

SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHR AN DER GASFLASCHE.

ENTWEICHEN VON GAS

Wir empfehlen die Verwendung eines geprüften elektronischen Gasmelders.

Bei Gasgeruch:

a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Volkswagen, usw. b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer und machen Sie jedenfalls nichts, wodurch sich das Gas entzünden kann. c) Löschen Sie jede offene Flamme. d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht wieder, bis die Leckage festgestellt und beseitigt wurde. e) Kontaktieren Sie einen autorisierten Techniker.

REINIGUNG

ACHTUNG

SCHALTEN SIE DAS GERÄT AUS, TRENNEN SIE DIE VERBINDUNG ZUM STROMANSCHLUSS, DANN WARTEN SIE BIS ES ABGEKÜHLT IST, BEVOR SIE MIT DER REINIGUNG BEGINNEN.

WICHTIG

KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER NASSEM SCHWAMM IN BERÜHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL BASIEREND AUF CHLOR, STAHLWOLLE. DIE GERÄTEOBERFLÄCHEN DÜRFEN NICHT MIT SÄUREHALTIGEN ODER ALKALISCHEN STOFFEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) IN BERÜHRUNG KOMMEN. EDELSTAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABWISCHEN UND TROCKNEN. SAUBERE SCHWÄMME UND TÜCHER VERWENDEN.

ACHTUNG

KEINE SCHEUERNDEN ODER SPITZE HILFSMITTEL ZUR REINIGUNG DER GLASTÜR BENUTZEN, SIE KÖNNTE NÄMLICH ZERKRATZT WERDEN ODER AUCH ZERBRECHEN.

ZUR REINIGUNG KEINE DAMPFREINIGER BENUTZEN.

DÜSEN

ACHTUNG

EVENTUELLE EINGRIFFE MÜSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. DER HERSTELLER KANN FÜR SOLCHE GETÄTIGTE EINGRIFFE AUF KEINER WEISE VERANTWORTLICH GEMACHT WERDEN.

Bei Abnahme und Befestigung der Düsen muss der Düsenhalter mit entsprechendem Werkzeug festgehalten werden (ABB. 7 - SEITE 185).

BRENNER Ø DÜSE (mm)		AUFGESTEMPELTE NR.
RAPID (Ø 77 mm)	0,75	75
SEMIRAPID (Ø 62 mm)	0,67	67
	0,50 50RESERVE (Ø 47 mm)
GRILL	0,62 0,57 (CU352M) - 0,64 (CU351MK)	62 57 (CU352M) - 64 (CU351MK)
OFEN	0,53 0,52 (CU351MK - CU354MK)	53 52 (CU351MK - CU354MK)

RICHTLINIE 2002/96/EG (WEEE)

INFORMATIONEN FÜR DEN BENUTZER

DIESER HINWEIS BETRIFFT AUSSCHLIESSLICH DIE BESITZER VON GERÄTEN, DIE MIT DIESEM SYMBOL (AUF KLEBEETIKETT AM GERÄT) GEKENNZEICHNET SIND. DIESES SYMBOL BEDEUTET, DASS DAS PRODUKT GEMÄSS DER GELTENDEN GESETZE ALS ELEKTRO- ODER ELEKTRONIKGERÄT EINGESTUFT IST UND IM SINNE DER EUROPÄISCHEN RICHTLINIE 2002/96/EG (WEEE) NACH ABLAUF SEINER NUTZUNGSDAUER GETRENNT GESAMMELT UND EINER KOSTENLOSEN, DAFÜR ZUSTÄNDIGEN SAMMELSTELLE ZUGEFÜHRT WERDEN MUSS. DAS GERÄT KANN BEI KAUF EINES NEUEN ÄQUIVALENTEN GERÄTES AUCH DEM HÄNDLER ZURÜCKERSTATTET WERDEN. DER BENUTZER VERPFLICHTET SICH DAZU, DAS GERÄT NACH ABLAUF SEINER NUTZUNGSZEIT ORDNUNGSGEMÄSS ZU ENTSORGEN, ANDERNFALLS KANN EINE STRAFE, WIE IN DEN GELTENDEN GESETZESBESTIMMUNGEN FESTGELEGT, VERORDNET WERDEN. EINE ORDNUNGSGEMÄSSE TRENNSAMMLUNG UND DIE DARAUF FOLGENDE UMWELTFREUNDLICHE WIEDERVERWERTUNG, BEHANDLUNG UND BESEITIGUNG DES ALTGERÄTES TRAGEN DAZU BEI, UNSERE UMWELT UND UNSERE GESUNDHEIT ZU SCHÜTZEN UND FÖRDERN DIE WIEDERVERWENDUNG UND/ODER WIEDERAUFBEREITUNG DER ABFALLMATERIALIEN DES GERÄTES. FÜR WEITERE INFORMATIONEN BEZÜGLICH DER ENTSORGUNGSDIENSTE WENDEN SIE SICH AN DIE VORORTIGE VERWALTUNG ODER AN IHREN HÄNDLER. DIE HERSTELLER UND IMPORTEURE VERPFLICHTEN SICH FÜR EINE ORDNUNGSGEMÄSSE WIEDERVERWERTUNG, BEHANDLUNG UND BESEITIGUNG DER ALTGERÄTE, SOWEIT DIREKT MÖGLICH ODER DURCH ENTSPRECHENDE GEMEINSCHAFTSSTELLEN.

SYMBOLERKLÄRUNG

GASANSCHLUSS 89

ELEKTRISCHER ANSCHLUSS 90

BEFESTIGUNG 90

GEBRAUCH

DIE GRILLFLAMME REGELN

DIE FLAMME AUF SICHT KONTROLLIEREN

DIE ELEKTRISCHE PLATTE

MIKROWELLE

DREHSPIESS

DREHTELLER

GASFLASCHE 98

94

94

94

95

（一）网络投票的程序

WARTUNG

REINIGUNG

SPRÜHER

99

RICHTLINIE 2002/96/EG (WEEE)

99

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN

170-185

ELEKTRISCHER ANSCHLUSS

NIEDERSPANNUNG 12 V:

- GASFLAMME REGULIEREN

KEINE FLAMMEN VERWENDEN;

NACH GEBRAUCH DEN GASHAHN AN DER GASFLASCHE SCHLIESSEN.

GASLECKS

WENN DER BRENNER NICHT SOFORT ZÜNDET, PRÜFEN SIE, OB GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN

GASZUFUHRHAHN UND KONTAKTIEREN SIE DEN HÄNDLER.

- EINSTELLEN DER KOCHSTELLENFLAMME

Um die Flamme einzustellen, drehen Sie den Bedienknopf in die gewünschte Position.

BACKOFEN

DER BRENNER DARF NUR BEI VOLLSTÄNDIG GEÖFFNETER TÜR GEZÜNDET WERDEN.

IM BACKOFEN SOLLTEN DAS BRATBLECH (DIE FETTPFANNE) SO AUFGESTELLT WERDEN, DASS SIE NICHT IN DIREKTEM KONTAKT MIT DEN FLAMMEN SIND.

WENN DIE FLAMME DES BRENNERS UNBEABSICHTIGT ERLISCHT, SCHLIESSEN SIE DEN GASDREHKNAPP UND WARTEN SIE EINE MINUTE, BEVOR SIE ERNEUT ZÜNDEN.

- ELEKTRONISCHE ZÜNDUNG DES BACKOFENS (JE NACH MODELL)

Um die Flamme zu zünden, drücken Sie den Drehknopf bis zum Anschlag und drehen Sie ihn in die Position von 1 bis 6. Drücken Sie gleichzeitig die Taste für die elektronische Zündung (bei Modellen mit dem Symbol an der Tür ist die Zündtaste nicht sichtbar und wird durch Drücken des Drehknopfs bis zum Anschlag aktiviert). Nach dem Zünden der Flamme halten Sie den Drehknopf einige Sekunden lang gedrückt, um zu vermeiden, dass die Flamme erlischt.

WENN DER BRENNER NICHT SOFORT ZÜNDET, WIEDERHOLEN SIE DEN VORGANG, NACHDEM SIE DIE FOLGENDEN TIPPS BEACHTET HABEN:

DIE ZÜNDUNG ERFOLGT MANUELL. MAN KONTROLLIERT, DASS GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN HÄNDLER.

WENN DER BRENNER NICHT SOFORT ZÜNDET, KONTROLLIEREN SIE, DASS GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, SCHLIESSEN SIE DEN GASHAHN UND KONTAKTIEREN SIE DEN HÄNDLER.

- EINSTELLUNG DER FLAMME AM BACKOFEN MIT THERMOSTAT

POSITIONER 1 2	3 4 5 6
TEMPERATUR 130°	C 160°	C 180°	C 200°	C 220°	C 240°	C

Die Flamme des Ofenbrenners bleibt unmittelbar nach der Zündung in der maximalen Leistung bei allen Positionen des Drehknopfs und reduziert sich automatisch, wenn die eingestellte Temperatur erreicht ist.

GRILL

DIE ZÜNDUNG DES BRENNERS DARF NUR BEI VOLL GEÖFFNETEM REGLER ERFOLGEN.

WENN DER BRENNER NICHT SOFORT ZÜNDET, LASSEN SIE DEN GRIFF LOS UND WIEDERHOLEN SIE DEN VORGANG, NACHDEM SIE MINDESTENS 10 SEKUNDEN GEWARTET HABEN.

DIE ZUGÄNGLICHEN TEILE KÖNNEN SEHR HEISS WERDEN: WENN DER GRILL IN BETRIEB IST, HALTEN SIE KINDER AUF SICHEREN ABSTAND.

WÄHREND DES BETRIEBS MUSS DIE TÜR IMMER OFFEN SEIN UND DER HITZESCHUTZ VOLLSTÄNDIG HERAUSGEZOGEN SEIN (ABB. 4 - SEITE 183)

DER GRILL DARF HÖCHSTENS 25 MINUTEN BENUTZT WERDEN. DER GRILL DARF NICHT ALS BACKOFEN VERWENDET WERDEN.

WENN DIE FLAMME DES BRENNERS AUS VERSEHEN ERLISCHT, SCHLIESSEN SIE DEN GASREGLER UND WARTEN SIE ETWA EINE MINUTE, BEVOR SIE ERNEUT ZÜNDEN.

- ELEKTRONISCHE ZÜNDUNG DES GRILLS (JE NACH MODELL)

• ZÜNDUNG MANUELL DURCHFÜHREN
• PRÜFEN, OB GAS IN DER FLASCHE IST

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, GASZUFUHRHAHN SCHLIESSEN UND HÄNDLER KONTAKTIEREN.

- MANUELLE ZÜNDUNG DES GRILLS

WENN DER BRENNER NICHT SOFORT ZÜNDET, PRÜFEN, OB GAS IN DER FLASCHE IST.

WENN DAS GERÄT NICHT SOFORT FUNKTIONIERT, GASZUFUHRHAHN SCHLIESSEN UND HÄNDLER KONTAKTIEREN.

- EINSTELLUNG DER GRILLFLAMME

Für die Modelle 414 - CU311 - CU311M - CU333 - CU333M - CU335 - CU352M - CU335M - CU414PE - CU433CU433M - CU433ML:

GASZUFUHR GESCHLOSSEN

GROSSE FLAMME

KLEINE FLAMME

0 AUSGESCHALTETE KOCHPLATTE

1-2-3-4-5-6 TEMPERATUR BACKOFEN UND/ODER KOCHPLATTE

GRILL

UND SYMBOLE

KNOPF FÜR ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR IN DER NÄHE DES OFENKNOPFS ANGEBRACHT. DAS SYMBOL IST AUF ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG VORHANDEN, DIE AKTIVIERT WIRD, WENN DER KNOPF VOLLSTÄNDIG HINEINGEDRÜCKT WIRD.

LAMPENSCHALTER

BEI DEN MODELLEN 4XX UND CU4XX IST ER AUCH VORHANDEN ALS: - SCHALTER FÜR BELEUCHTUNG UND DREHENDEN GRILL - SCHALTER FÜR BELEUCHTUNG UND DREHENDEN TELLER

SCHALTER FÜR DEN DREHSPIESS (FÜR DIE MODELLE 4XX UND CU4XX, SIEHE SCHALTER FÜR BELEUCHTUNG)

SCHALTER FÜR DEN DREHENDEN TELLER (FÜR DIE MODELLE 4XX UND CU4XX, SIEHE SCHALTER FÜR BELEUCHTUNG)

IM FOLGENDEN SIND DIE EIGENSCHAFTEN DER BRENNER BEI VERSCHIEDENEN MODELLEN AUFGEFÜHRT:

FALLS DIE FLAMME DES BRENNERS ERLISCHT, SOLLTEN SIE DEN GASHAHN SCHLIESSEN UND EINE MINUTE WARTEN, BEVOR SIE DAS GAS WIEDER EINSCHALTEN.

- ELEKTRONISCHE ZÜNDUNG DES OFENS (JE NACH MODELL)

WENN DAS GERÄT ÜBERHAUPT NICHT FUNKTIONIERT, SOLLTEN SIE DEN GASHAHN SCHLIESSEN UND SICH AN IHREN HÄNDLER WENDEN.

- MANUELLE ZÜNDUNG DES OFENS

SCHLIESSEN SIE DIE GASZUFUHR ZUM BEHÄLTER NACH DEM GEBRAUCH.

GASAUSTRITT

WARNUNG! Wenn Sie die Gasflasche austauschen, müssen Sie die folgenden Vorsichtsmaßnahmen beachten:

Wenn Sie Gasgeruch wahrnehmen, müssen Sie Folgendes tun:
