F3712P - Lavadora FAGOR - Manual de uso y guía de instrucciones gratis

Marca	Fagor
Modelo	F3712P
Tipo de producto	Lavadora
Capacidad de lavado	7 kg (máx. 8 kg según programa)
Dimensiones (An x Pr x Al)	600 x 600 x 850 mm (empotrado)
Presión de agua	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Alimentación eléctrica	230 V ~ 50 Hz
Número de programas	16 programas
Opciones de programa	Planchado fácil, Enjuague extra, Lavado intensivo, Salida diferida, Bloqueo para niños
Velocidad de centrifugado	Variable, seleccionable (hasta 1200 rpm)
Clase energética	A+ (según modelo)
Nivel sonoro	No especificado
Consumo de agua	Variable según programa (ej: 59 L para algodón 60°C)
Mantenimiento	Limpieza mensual del cajón de detergente, limpieza anual del filtro
Seguridad	Bloqueo para niños, puerta bloqueada, conexión a tierra obligatoria
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa
Accesorios incluidos	Mangueras de suministro nuevas, codo de desagüe, documentación

Preguntas frecuentes - F3712P FAGOR

¿Cómo instalar mi lavadora Fagor F3712P?

Desembale el aparato, retire los tornillos de transporte. Conecte las mangueras de suministro de agua (roja para agua caliente si está disponible) y el codo de desagüe. Nivele las patas delanteras y traseras para estabilizar el aparato. Enchufe el cable de alimentación a una toma con tierra.

¿Qué hacer si la lavadora no se llena de agua?

Verifique que el grifo de entrada de agua esté abierto. Limpie el filtro de entrada de agua en la parte trasera del aparato. Asegúrese de que la manguera de suministro no esté doblada u obstruida.

¿Cómo limpiar el filtro?

El filtro se limpia una vez al año. Abra la puerta, retire el tapón del filtro en la parte inferior derecha, desenrósquelo y limpie los residuos. Vuelva a colocarlo y verifique la estanqueidad.

¿Cómo abrir la puerta en caso de corte de energía?

Retire el cajón de detergente tirando de la manija. Presione la palanca azul en el fondo del compartimiento. A la derecha, use una moneda para girar la ranura hacia la izquierda. La puerta se abrirá.

¿Cómo activar el bloqueo para niños?

Presione el botón de inicio (◇) durante 3 segundos. Un indicador muestra que el bloqueo está activo. Para desactivar, repita la operación durante 3 segundos.

¿Qué detergente usar?

Use detergentes en polvo o líquidos adecuados para lavadoras. Para líquido, baje la lengüeta azul del compartimiento de lavado. Respete las dosis recomendadas y no supere el nivel MAX del suavizante.

¿Cómo seleccionar un programa?

Consulte la tabla de programas para elegir el ciclo adecuado para su ropa. Gire el selector de programas a la posición deseada. Puede ajustar la velocidad de centrifugado y las opciones (enjuague extra, lavado intensivo, etc.).

¿Cómo retrasar la salida?

Seleccione el programa deseado, luego presione el botón de salida diferida (Ⓛ). Ajuste el retraso deseado (en horas) usando el selector o los botones. Inicie el ciclo.

¿Qué hacer si el aparato vibra o hace ruido?

Verifique que los tornillos de transporte se hayan retirado. Asegúrese de que el aparato esté nivelado ajustando las patas. Distribuya correctamente la ropa en el tambor para evitar desequilibrios.

¿Cómo mantener el cajón de detergente?

Limpie el cajón de detergente una vez al mes. Retírelo tirando de la manija, enjuáguelo con agua tibia y séquelo. Verifique que los compartimentos no estén obstruidos.

MANUAL DE USUARIO F3712P FAGOR

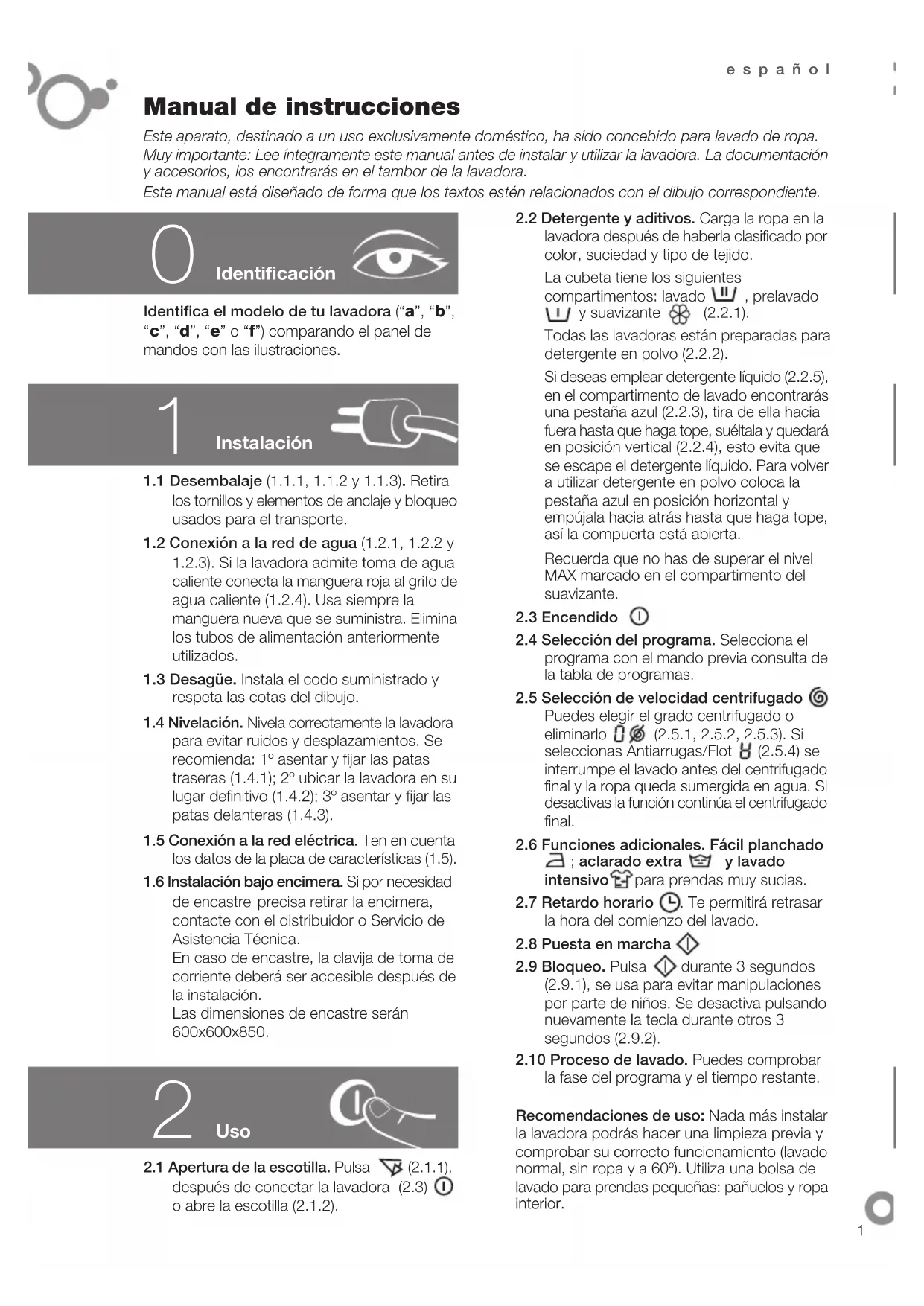

Manual de instrucciones

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado de ropa. Muy importante: Lee íntegramente este manual antes de instalar y utilizar la lavadora. La documentación y accesorios, los encontrarás en el tambor de la lavadora.

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

Identificación

Identifica el modelo de tu lavadora ("a", "b", "c", "d", "e" o "f") comparando el panel de mandos con las ilustraciones.

Instalación

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira los tornillos y elementos de anclaje y bloqueo usados para el transporte.

1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Si la lavadora admite toma de agua caliente conecta la manguera roja al grifo de agua caliente (1.2.4). Usa siempre la manguera nueva que se suministra. Elimina los tubos de alimentación anteriormente utilizados.

1.3 Desagüe. Instala el codo suministrado y respeta las cotas del dibujo.

1.4 Nivelación. Nivela correctamente la lavadora para evitar ruidos y desplazamientos. Se recomienda: 1° asentar y fijar las patas traseras (1.4.1); 2° ubicar la lavadora en su lugar definitivo (1.4.2); 3° asentar y fijar las patas delanteras (1.4.3).

1.5 Conexión a la red eléctrica. Ten en cuenta los datos de la placa de características (1.5).

1.6 Instalación bajo encimera. Si por necesidad de encastre precisa retirar la encimera, contacte con el distribuidor o Servicio de Asistencia Técnica.

En caso de encastre, la clavija de toma de corriente deberá ser accesible después de la instalación.

Las dimensiones de encastre serán 600x600x850.

Uso

2.1 Apertura de la escotilla. Pulsa (2.1.1), después de conectar la lavadora (2.3) o abre la escotilla (2.1.2).

2.2 Detergente y aditivos. Carga la ropa en la lavadora después de haberla clasificado por color, suciedad y tipo de tejido.

La cubeta tiene los siguientes compartimentos: lavado 📊, prelavado 📊 y suavizante ✿ (2.2.1).

Todas las lavadoras están preparadas para detergente en polvo (2.2.2).

Si deseas emplear detergente líquido (2.2.5), en el compartimento de lavado encontrarás una pestaña azul (2.2.3), tira de ella hacia fuera hasta que haga tope, suéltala y quedará en posición vertical (2.2.4), esto evita que se escape el detergente líquido. Para volver a utilizar detergente en polvo coloca la pestaña azul en posición horizontal y empújala hacia atrás hasta que haga tope, así la compuerta está abierta.

Recuerda que no has de superar el nivel MAX marcado en el compartimento del suavizante.

2.3 Encendido ①

2.4 Selección del programa. Selecciona el programa con el mando previa consulta de la tabla de programas.

2.5 Selección de velocidad centrifugado Puedes elegir el grado centrifugado o eliminarlo (2.5.1, 2.5.2, 2.5.3). Si seleccionas Antiarrugas/Flot (2.5.4) se interrumpe el lavado antes del centrifugado final y la ropa queda sumergida en agua. Si desactivas la función continúa el centrifugado final.

2.6 Funciones adicionales. Fácil planchado 📄 ; aclarado extra 📋 y lavado intensivo 🌐 para prendas muy sucias.

2.7 Retardo horario 📊. Te permitirá retrasar la hora del comienzo del lavado.

2.8 Puesta en marcha

2.9 Bloqueo. Pulsa ◆ durante 3 segundos (2.9.1), se usa para evitar manipulaciones por parte de niños. Se desactiva pulsando nuevamente la tecla durante otros 3 segundos (2.9.2).

2.10 Proceso de lavado. Puedes comprobar la fase del programa y el tiempo restante.

Recomendaciones de uso: Nada más instalar la lavadora podrás hacer una limpieza previa y comprobar su correcto funcionamiento (lavado normal, sin ropa y a 60°). Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior.

Advertencias de uso: 1. Si paras la lavadora para añadir más ropa, asegúrate de que el nivel de agua no llegue al de la escotilla. 2. Las funciones adicionales incrementan el tiempo de lavado. 3. Una vez finalizado el programa de lavado puede que tengas que llegar a esperar 2 minutos para abrir la escotilla.

3

Mantenimiento

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes.
3.2 Limpieza del filtro. Es recomendable hacerla una vez al año.

Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

4

Diagnósticos

4.1 La lavadora incorpora un sistema de diagnóstico que detecta y avisa ante cualquier tipo de incidencia. Podrás visualizarlas en la pantalla o cuando se iluminen intermitentemente los pilotos del panel de mandos.

4.1.1 No entra agua en la lavadora. Revisar el suministro de agua, el grifo de entrada, o limpia el filtro de entrada.

4.1.2 Ni desagua, ni centrifuga. Comprueba el estado del filtro.

4.1.3 No centrifuga. Remueve la carga de la ropa y vuelve a seleccionar el centrifugado.

4.1.4 No se pone en marcha. Comprueba que la escotilla está bien cerrada.

4.1.5 Con cualquier otro código. Avisa al servicio técnico.

4.2 Vibraciones o ruidos. Revisa la correcta instalación (1.1 y 1.4 de este manual).
4.3 Agua en la cubeta. Comprueba que la cubeta de detergente está limpia (3.1).
4.4 Apertura escotilla. En caso de avería o corte de corriente, extrae la cubeta tirando del asa hacia fuera y presiona la palanca azul con el dedo (4.2.1); en la parte derecha verás un botón con una ranura, gira este botón con una moneda hacia la izquierda y la escotilla se abrirá (4.2.2).

5

Seguridad

• La presión del agua a la red deberá estar entre 0,05 y 1 Mpa (0,5 a 10 kg/cm²).
• No utilices alargaderas ni adaptadores para conectar la lavadora.
• La instalación eléctrica, debe de estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente eléctrica con la toma a tierra reglamentaria.
• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.

- No manipular el interior de la lavadora. Ante cualquier problema que no puedas solucionar llama al servicio técnico.

- No deberán utilizar este aparato sin la supervisión o las instrucciones del responsable correspondiente aquellas personas (incluidos niños) cuya discapacidad física, sensorial o mental, o la falta de experiencia y conocimiento les impida el uso del mismo de forma segura. Se deberá vigilar a los niños para asegurarse de que no juegan con el aparato.

6

Medio-ambiente

La lavadora ha sido diseñada pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Carga la lavadora a la máxima capacidad recomendada para cada programa; ahorrarás agua y energía. Siempre que puedas, evita el prelavado. No te excedas con el detergente. Usa el Aclarado extra, exclusivamente para prendas de personas con piel sensible.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimines los aparatos mezclándolos con residuos domésticos generales.

Entrega tu lavadora en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o establecimiento donde adquiriste la lavadora.

programas normalesprogramas delicado

Programa y temperatura		Tipo de tejido	Carga de ropa máx (kg)	AA A+A
				7 kg kWh/L	➊	7 kg kWh/L	8 kg kWh/L	➊
1.	frío	algodón/lino colores delicados suciedad muy ligera	7/8	0,10/59	60	0,10/59	0,10/59	50
2.	rápido 30°C	algodón/lino blanco/color suciedad ligera	4	0,20/40	30	0,20/40	0,20/40	30
3.	30°C	algodón/lino colores delicados suciedad ligera	7/8	0,35/59	80	0,35/59	0,35/59	52
4.	40°C	algodón/lino colores sólidos suciedad ligera	7/8	0,60/59	90	0,60/59	0,60/59	57
5.*	60°C	algodón/lino colores sólidos suciedad normal	7/8	1,33/59	105	1,19/59	1,36/59	80
6.	manchas / prelavado 60°C	algodón/lino blanco/colores sólidos suciedad fuerte	7/8	1,50/68	115	1,50/68	1,50/68	100
7.	mixto 40°C	sintético/mezcla algodón colores delicados suciedad normal	4	0,55/54	60	0,55/54	0,55/54	55
8.	frío	sintético colores delicados suciedad muy ligera	4	0,10/54	55	0,10/54	0,10/54	50
9.	30°C	sintético colores delicados suciedad ligera	4	0,25/54	55	0,25/54	0,25/54	50
10.	antibacteria 90°C	algodón/lino blanco suciedad fuerte	7/8	2,30/64	125	2,40/64	2,50/64	110
11.	edredón 30°C	cortinas/mezcla algodón blanco/color suciedad muy ligera	4	0,25/54	55	0,25/54	0,25/54	50
12.	cortinas 30°C	lana/mezcla lana blanco/color suciedad muy ligera	2	0,35/59	45	0,35/59	0,35/59	40
13.	lavado a mano frío	lana/mezcla lana blanco/color suciedad ligera	2	0,05/59	35	0,05/59	0,05/59	30
14.	rápido 15' frío	sintético/mezcla algodón blanco/colores sólidos suciedad muy ligera	2	0,05/25	15	0,05/25	0,05/25	15
15.	aclarado	algodón/mezcla algodón sintético/delicado lana/mezcla lana	7/8	0,05/40	30	0,05/40	0,05/40	25
16.	centrifugado	algodón/mezcla algodón sintético/delicado lana/mezcla lana	7/8	0,05/0	10	0,05/0	0,05/0	10

* programa para valoración de lavado y consumo de energía según norma EN60456, accionando tecla de lavado intensivo.

programas normalesprogramas delicadospro

Programa y temperatura		Tipo de tejido	Carga de ropa máx (kg)	Turbo time Turbo			time plus
				5 kg kWh/L	6 kg kWh/L		6 kg kWh/L	7 kg kWh/L
1.	normal frío	algodón/lino colores delicados suciedad muy ligera	5/6/7	0,10/46	0,10/49	60	0,10/49	0,10/54	50
2.	rápido 30°C	algodón/lino blanco/color suciedad muy ligera	1,5	0,20/25	0,20/30	30	0,20/30	0,20/30	30
3.	normal 30°C	algodón/lino colores delicados suciedad ligera	5/6/7	0,35/46	0,40/49	82	0,35/49	0,45/54	52
4.	normal 40°C	algodón/lino colores sólidos suciedad ligera	5/6/7	0,60/46	0,65/49	87	0,60/49	0,65/54	57
5.*	normal 60°C	algodón/lino colores sólidos suciedad normal	5/6/7	A:0,95/46 A+:0,85/46	1,02/49	91	1,02/49	1,33/54	70
6.	normal 90°C	algodón/lino blanco suciedad fuerte	5/6/7	1,80/51	1,90/55	120	1,90/53	2,15/60	110
7.	prelavado 60°C	algodón/lino blanco/colores sólidos suciedad fuerte	5/6/7	1,40/55	1,45/60	105	1,40/57	1,45/65	100
8.	delicado frío	sintético/mezcla algodón colores delicados suciedad muy ligera	3	0,10/50	0,10/55	50	0,10/49	0,10/55	50
9.	delicado 30°C	sintético/mezcla algodón colores delicados suciedad ligera	3	0,30/50	0,30/55	50	0,30/49	0,30/55	50
10.	delicado 40°C	sintético/mezcla algodón colores delicados suciedad normal	3	0,55/50	0,60/55	55	0,55/49	0,60/55	55
11.	delicado 60°C	sintético/mezcla algodón blanco/colores sólidos suciedad normal	3	0,95/50	1,00/55	70	0,90/49	0,95/55	70
12.	lana frío	lana/mezcla lana blanco/color suciedad muy ligera	1	0,05/60	0,05/60	30	0,05/52	0,05/60	30
13.	lana 35°C	lana/mezcla lana blanco/color suciedad ligera	1	0,45/60	0,50/60	40	0,40/52	0,50/60	40
14.	aclarados	algodón/mezcla algodón sintético/delicado lana/mezcla lana	5/6/7	0,05/25	0,05/30	23	0,05/30	0,05/30	23
15.	centrifugado	algodón/mezcla algodón sintético/delicado lana/mezcla lana	5/6/7	0,05/0	0,05/0	10	0,05/0	0,05/0	10
16.	vaciado/fin	algodón/mezcla algodón sintético/delicado lana/mezcla lana	5/6/7	0,00/0	0,00/0		0,00/02	0,00/0	2

* programa para valoración de lavado y consumo de energía según norma EN60456, accionando tecla de lavado intensivo.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

4.1.1 No entra aigua en la rentadora.

Lliura la teva rentadora en un centre especial de recollida.

2.4 Selección do programa. Selecciona o programa co mando previa consulta da lista de programas.

2.5 Selección de velocidad de centrifugado

Podes escoller o grao de centrifugado ou eliminalo Ⓧ (2.5.1, 2.5.2, 2.5.3). Se seleccionas Antirrugas/Flot ⭕ (2.5.4) interrómpese o lavado antes do centrifugado final e a roupa queda mergullada en auga. Se desactivas a función, continúa o centrifugado final.

Xestión de residuos de aparellos eléctricos e electrónicos.

* programa para valoración de lavado e consumo de enerxía segundo norma EN60456, accionando tecla de lavado intensivo.

programas normaisprogramas delicadospro

Programa e temperatura		Tipo de tecido	Carga de roupa máx (kg)	Turbo time Turbo			time plus
				5 kg kWh/L	6 kg kWh/L		6 kg kWh/L	7 kg kWh/L
1.	normal frío	algodón/liñocores delicadas sucidade moi lixeira	5/6/7	0,10/46	0,10/49	60	0,10/49	0,10/54	50
2.	rápido 30°C	algodón/liñobranco/corsucidade moi lixeira	1,5	0,20/25	0,20/30	30	0,20/30	0,20/30	30
3.	normal 30°C	algodón/liñocores delicadas sucidade lixeira	5/6/7	0,35/46	0,40/49	82	0,35/49	0,45/54	52
4.	normal 40°C	algodón/liñocores sólidas sucidade lixeira	5/6/7	0,60/46	0,65/49	87	0,60/49	0,65/54	57
5.*	normal 60°C	algodón/liñocores sólidas sucidade normal	5/6/7	A:0,95/46A+:0,85/46	1,02/49	91	1,02/49	1,33/54	70
6.	normal 90°C	algodón/liñobrancosucidade forte	5/6/7	1,80/51	1,90/55	120	1,90/53	2,15/60	110
7.	prelavado 60°C	algodón/liñobranco/cores sólidas sucidade forte	5/6/7	1,40/55	1,45/60	105	1,40/57	1,45/65	100
8.	delicado frío	sintético/mestura algodóncores delicadas sucidade moi lixeira	3	0,10/50	0,10/55	50	0,10/49	0,10/55	50
9.	delicado 30°C	sintético/mestura algodóncores delicadas sucidade lixeira	3	0,30/50	0,30/55	50	0,30/49	0,30/55	50
10.	delicado 40°C	sintético/mestura algodóncores delicadas sucidade normal	3	0,55/50	0,60/55	55	0,55/49	0,60/55	55
11.	delicado 60°C	sintético/mestura algodónbranco/cores sólidas sucidade normal	3	0,95/50	1,00/55	70	0,90/49	0,95/55	70
12.	la frío	la/mestura labranco/corsucidade moi lixeira	1	0,05/60	0,05/60	30	0,05/52	0,05/60	30
13.	la 35°C	la/mestura labranco/corsucidade lixeira	1	0,45/60	0,50/60	40	0,40/52	0,50/60	40
14.	aclarados	algodón/mestura algodónsintético/delicado la/mestura la	5/6/7	0,05/25	0,05/30	23	0,05/30	0,05/30	23
15.	centrifugado	algodón/mestura algodónsintético/delicado la/mestura la	5/6/7	0,05/0	0,05/0	10	0,05/0	0,05/0	10
16.	baleirado/fin	algodón/mestura algodónsintético/delicado la/mestura la	5/6/7	0,00/0	0,00/0		0,00/02	0,00/0	2

* programa para valoración de lavado e consumo de enerxía segundo norma EN60456, accionando tecla de lavado intensivo.
