Tedi 200 P - Decodificador digital FAGOR - Manual de uso y guía de instrucciones gratis

Marca	Fagor
Modelo	Tedi 200 P
Tipo de producto	Decodificador digital terrestre (TDT)
Dimensiones (aprox.)	200 x 150 x 40 mm
Peso (aprox.)	0,5 kg
Alimentación	AC 175~240 V, 50/60 Hz, 5 W máx.
Resolución de vídeo	720 x 576 (PAL), 720 x 480 (NTSC)
Formato de vídeo	4:3, 16:9
Formato de audio	MPEG-1, MPEG-2, estéreo, mono
Modulación	QPSK, 16QAM, 64QAM
Funciones principales	Recepción TDT, guía EPG, teletexto, listas de favoritos, mosaico, pausa de imagen, control parental
Conexiones	2x Euroconector, salidas RCA (CVBS, audio L/R, S/PDIF), entrada/salida de antena, RS-232
Limpieza	Desenchufar antes de limpiar, paño ligeramente húmedo, no usar disolventes
Seguridad	No abrir la carcasa, evitar la humedad, no obstruir la ventilación, desconectar durante tormentas
Accesorios incluidos	Mando a distancia, pilas AAA, cable Euroconector, cable de antena, manual
Reparabilidad	Reparación solo por personal cualificado; garantía válida con embalaje original y accesorios
Países de recepción	Francia, España, etc. (según zona ajustable)

Preguntas frecuentes - Tedi 200 P FAGOR

¿Cómo buscar canales automáticamente?

Durante la primera instalación, seleccione la zona y el idioma, luego presione OK para iniciar la búsqueda automática. También puede ir a Menú > Instalación > Búsqueda automática.

¿Qué hacer si no recibo ninguna señal?

Verifique las conexiones de los cables de antena. Asegúrese de que la antena esté correctamente orientada. Si utiliza una antena interior, active la alimentación de antena en el menú Instalación > Alim. antena. Verifique también la cobertura digital en su región.

El mando a distancia no funciona, ¿qué hago?

Reemplace las pilas por unas nuevas (tipo AAA 1,5V). Dirija el mando hacia el receptor y asegúrese de que ningún obstáculo interfiera la señal.

¿Cómo bloquear un canal para el control parental?

Vaya a Menú > Canal > Lista canales TV, seleccione el canal, pulse la tecla 2 (Bloquear). Luego active el bloqueo en Menú > Configuración > Control parental > Bloqueo canales. El código por defecto es 0000.

¿Cómo añadir canales a favoritos?

En Menú > Canal > Lista canales TV, seleccione los canales deseados y pulse la tecla 1 (Favorito). Puede crear varios grupos de favoritos.

La imagen está en formato 4:3 pero mi TV es 16:9, ¿cómo ajustarlo?

Vaya a Menú > Configuración > Sistema TV > Aspect Ratio y elija 16:9. También puede ajustar el modo de visualización entre PAL y NTSC.

¿Cómo programar un temporizador de grabación?

En Menú > Configuración > Ajustes programación, puede definir hasta 8 temporizadores. Elija el modo (una vez, diario, etc.), el canal, la fecha y la hora. Asegúrese de que la fecha y hora del receptor sean correctas.

¿Qué significa el mensaje 'No hay canales favoritos'?

Significa que ningún canal ha sido marcado como favorito. Para añadirlos, vaya a la lista de canales y pulse la tecla 1 (Favorito) para seleccionarlos.

¿Cómo restablecer el decodificador a los valores de fábrica?

Vaya a Menú > Herramientas > Cargar valores de fábrica. Deberá introducir el código de acceso (por defecto 0000). Esto borrará todas las listas de canales y ajustes personalizados.

¿Puedo usar el decodificador con un videograbador?

Sí, el decodificador tiene dos tomas Euroconector: TV SCART para el televisor y VCR SCART para el videograbador. Use la tecla TV/AV del mando para cambiar entre ellos.

MANUAL DE USUARIO Tedi 200 P FAGOR

1.- Instrucciones de Seguridad 4 2.- Introducción

2.1.- Contenido del embalaje 5 2.2.- Descripción 5

2.2.1.- Panel frontal 5 2.2.2.- Panel posterior 5 2.2.3.- Mando a distancia 5

3.- Conexionado

3.1.- Esquema Antena + TDT + TV 6 3.2.- Esquema Antena + TDT + VCR + HIFI + TV 6

4.- Primera instalación 7 5.- Funcionamiento

5.1.- Teclas de acceso rápido 7 5.2.- Menú principal 8

5.2.1.- Menú Gestión de Canales 8 5.2.2.- Menú Instalación 9 5.2.3.- Menú Configuración 9 5.2.4.- Menú Herramientas 10

6.- Solución de problemas 11 7.- Características Técnicas 12

1.- INSTRUCCIONES DE SEGURIDAD

• Antes de la instalación y del uso del receptor, lea atentamente las instrucciones de seguridad y el Manual de Usuario.
• Los daños derivados de un uso indebido o por no cumplir las advertencias de este manual, anulan cualquier responsabilidad e invalidan directamente la garantía.
• Para que el receptor en garantía pueda repararse, debe ser recibido en Fagor Electrónica en perfecto estado, en su embalaje original y con todos sus accesorios.

ALIMENTACION VAC 175~240;50/60 Hz
CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN	Abrir o quitar las tapas del equipo pueda suponer la exposión a voltajes peligrosos u或者其他 ríesgos. Estas operaciones deben realizarlas sólo personalrialducido.
SOBRECCARGA No sobrecargar la toma de tensión, ya que podrada producirse un incendio o una descarga electrónica.
LIQUIDOS No exponer el receptor a salpicaduras de agua o cualquier(othero tipo de liquido.
LIMPIEZA Desconectar el receptor de la toma electrónica antes de limpiar. Utilizar un trapo ligeramente humedecido con agua para limpiar su exterior, no utilizing ningún tipo de disolvente.
VENTILACION No obstruir nunca las aberturas de ventilación del receptor. Dejar como minimum un espacio de 1cm en la parte superior y 5cm alrededor del receptor, para favorecer su ventilación y asi prevenir sobrecalentimientos. Evite la exposión al sol o a另一边 fuentes de calor.
CONEXIONES Conecte todos los componentes del equipo antes de connectarlo a la red electrónica. Apague el receptor y todos los equipos connectados a él antes de connectar odisconnect ningún cable. Desenchufar el equipo de la toma electrónica y disconnectar la antenna o el sistemas de television por cable durante tormentas de relámpagos o cuando el receptor no se use durante largos periodos de tiempo.

2.- INTRODUCCIÓN

2.1.- Contenido del Embalaje

• El embalaje del receptor debe contener los siguientes componentes:
• Receptor
• Control remoto -2 pilas AAA 1,5V
• Manual de Instrucciones
• 1 cable Euroconector - Euroconector
• 1 cable de Antena

2.2.-Descripción

2.2.1.- Panel Frontal

1. Botón de encendido
2. Bajar canal
3. Subir canal
4. Display
5. Indicador de encendido / standby

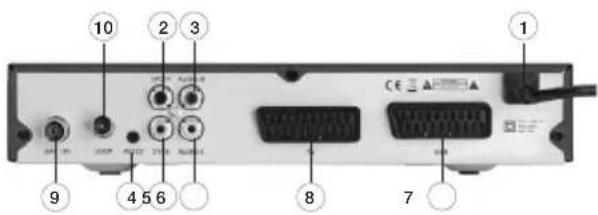

2.2.2.- Panel Posterior

1. Alimentación 230 Vac
2. Salida RCA audio digital (S/P DIF)
3. Salida RCA audio canal derecho
4. Puerto serie RS 232
5. Salida RCA video compuesto (CVBS)
6. Salida RCA audio canal izquierdo
7. VCR SCART: Euroconector para videograbador
8. TV SCART: Euroconector para televisión
9. Entrada de señal de la antena terrestre
10. Paso de señal de la antena

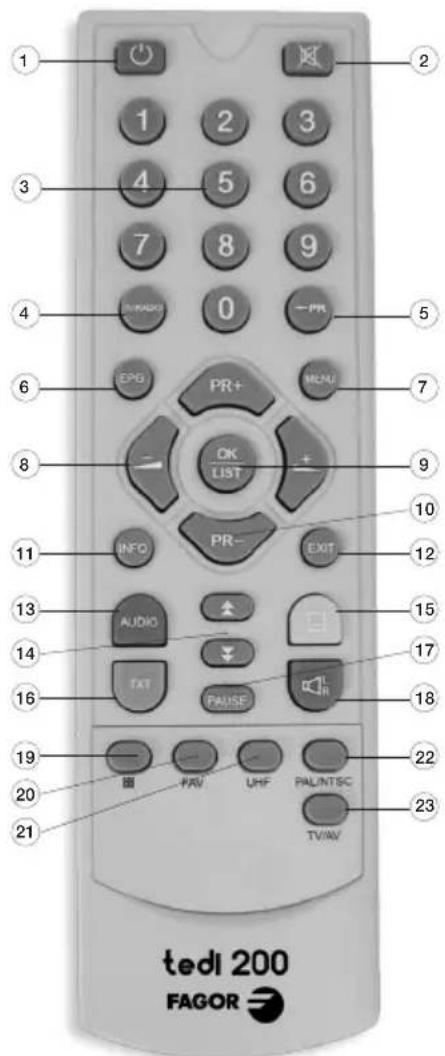

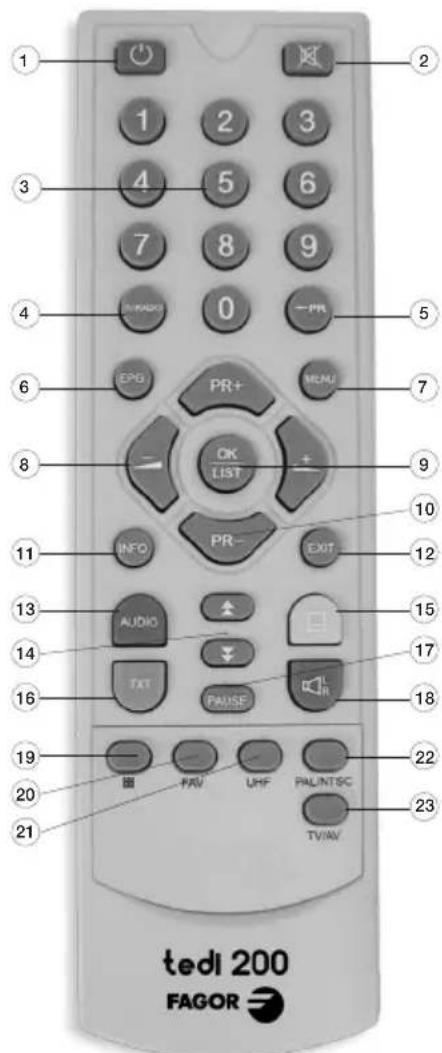

2.2.3.- Mando a distancia

1. STANDBY: Conmuta entre los modos de funcionamiento y stand by
2. MUTE: Suprime el sonido
3. Entrada numérica
4. TV/RADIO: Conmuta entre TV y Radio
5. Vuelve al canal seleccionado anteriormente
6. EPG: Guía Electrónica de Programación
7. MENU: Muestra el menú principal en la pantalla
8. Ajusta el volumen, o selección de la opción izquierda/derecha en el menú
9. OK/LIST: Lista de canales de TV, o confirma valor modificado en el menú
10. PR-, PR+: Cambio de canal, o selección de la opción anterior/siguiente
11. INFO: Información del canal actual
12. EXIT: Volver al menú anterior o salir totalmente del menú
13. AUDIO: Selección del tipo de audio
14. Cambiar de grupo de canales
15. SUBTÍTULOS: Selección de subtítulos: Apagados / Estándar / TTX
16. TXT: Muestra el teletexto
17. PAUSE: Detiene la imagen
18. Selección del tipo de audio
19. MOSAICO: Entra en el modo MOSAICO
20. FAV: Seleccionar grupo de favoritos
21. Sin dirección
22. PAL/NTSC: Conmuta entre PAL y NTSC
23. TV/AV: Conmuta entre TV SCART y VCR SCART (EUROCONECTOR)

3.- CONEXIONADO

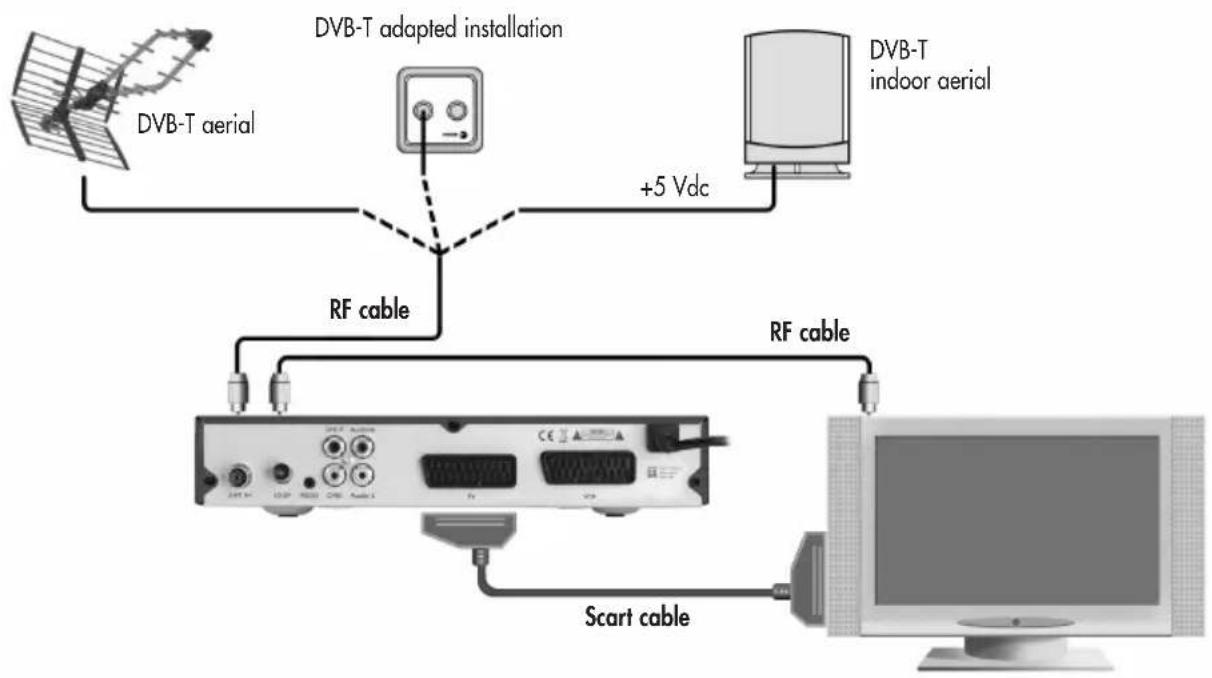

3.1.- Conexionado ANTENA+TDT+TV

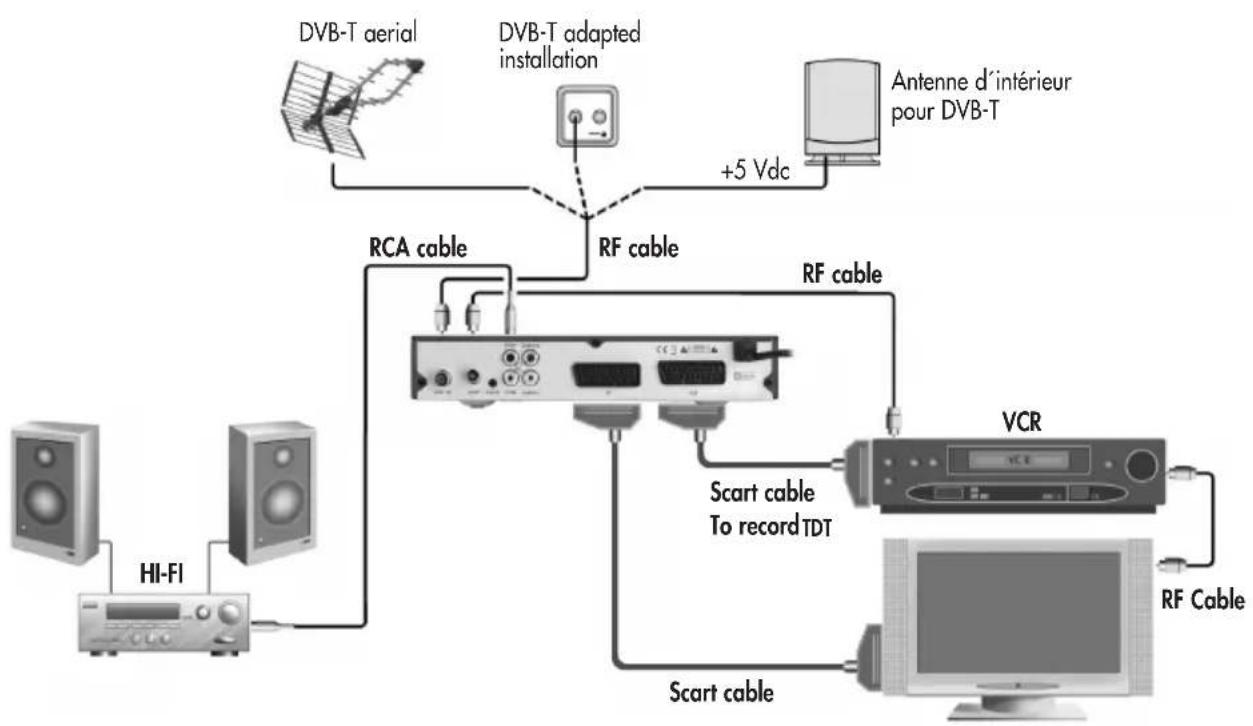

3.2.- Conexionado ANTENA+TDT+VCR+HIFI+TV

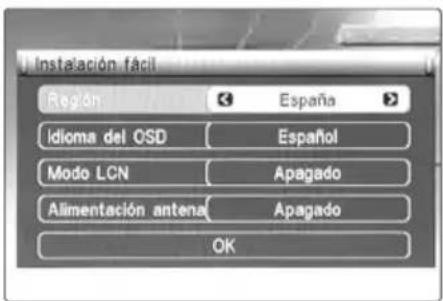

4.- PRIMERA INSTALACIÓN

• Al conectar el receptor por primera vez, se presenta la Pantalla de Primera Instalación.

Mediante las teclas, se selecciona el valor deseado de cada una de las siguientes opciones. Y mediante las teclas PR-, PR+, se pasa de una opción a otra.

• Región: Seleccionar el País.
• Idioma del OSD: Seleccionar el idioma del menú.
• Modo LCN: Sólo en el caso de que en su país la emisión se realice con el servicio de Numeración Automática de Canal (LCN), encender el Modo LCN.
• Alimentación antena: Sólo en el caso de tener una antena de interior, encender la alimentación de antena. Alimentación de +5V
• OK: Pulsar OK en el mando para que el receptor comience la búsqueda automática.

5.- FUNCIONAMIENTO

5.1.- Teclas de Acceso Rápido

• Tecla "STANDBY": Conmuta entre los modos Encendido y Stand by. Al pulsarla, el receptor pasa al modo de ahorro de energía, se suspende la señal de calidad, se enciende el indicador de Stand by y el display visualiza un reloj digital. Al pulsar de nuevo la tecla, el receptor se reactiva, recuperando el último canal visualizado.
• Tecla "MUTE": Suprime el sonido, manteniendo la imagen activa. Al pulsar la tecla, el sonido se reactiva y se actualiza.
• Tecla "TV/RADIO": Conmuta entre televisión y radio.
• Tecla "-": Conmuta entre el programa seleccionado anteriormente y el programa actual.

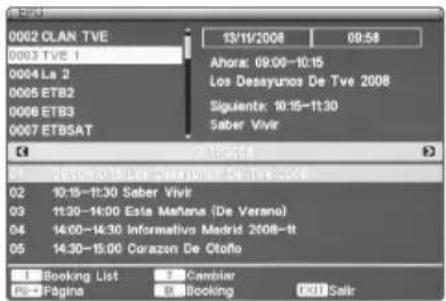

• Tecla "EPG": Guía Electrónica de Programas. Presenta en la pantalla diversas informaciones sobre la programación del programa remarcado en amarillo. Estas informaciones las proporciona el operador y no están siempre disponibles.

• Tecla "2": Permite la entrada en el horario de programación diaria que ocupa la mitad inferior de la pantalla. Las teclas cambian de fecha.
• Las teclas PR-, PR+ desplazan el cursor por la programación horaria.
• La tecla "3" accede a la información detallada del programa seleccionado.
• La tecla "1" permite pasar a informaciones suplementarias y volver a la información reducida. La información presentada la proporciona el operador.
• Tecla "OK/LIST": Entra en la lista de canales de televisión. También se usa para confirmar valores modificados en el menú.

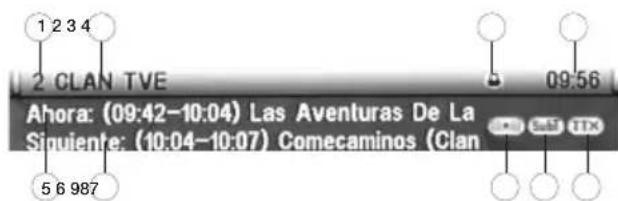

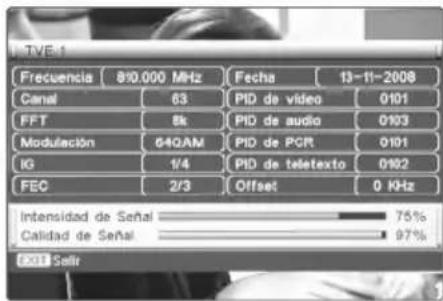

• Tecla "INFO": Presenta en la pantalla diversas informaciones sobre el programa sintonizado. Pulsando una vez la tecla "INFO" se presenta la imagen siguiente:

1. Número del programa 2. Nombre del programa 3. Programa bloqueado 4. Hora 5. Programa actual 6. Programa siguiente 7. Sonido disponible 8. Subtítulos disponibles 9. Teletexto disponible

• Pulsando por segunda vez la tecla "INFO" se presenta información relativa al canal actual. Los valores de nivel y calidad representados son valores orientativos.

• Tecla "AUDIO": Permite cambiar el idioma del programa actual y se puede elegir el tipo de audio: izquierdo, derecho o estéreo.
• Tecla "SUBTÍTULOS": Selección de subtítulos: "Estándar": Subtítulos sobre el video. "Teletexto": Subtítulos sobre el teletexto.
• Tecla "TXT": Muestra el teletexto.
• Tecla "PAUSA": Congela la imagen, manteniendo el sonido activo. Al volver a pulsar la tecla, la imagen se reactiva y actualiza.
• Tecla "MOSAICO": Activa el modo Mosaico. En este modo, se visualizan hasta 9 programas en la pantalla. El programa remarcado en amarillo será el único activo.
• Tecla "FAV": Despliega una lista con todos los grupos de favoritos. Las teclas PR-, PR+ permiten seleccionar el grupo de favoritos.
• Tecla "TV/AV": Conmuta entre entrada TV SCART y entrada VCR SCART (EUROCONECTOR).

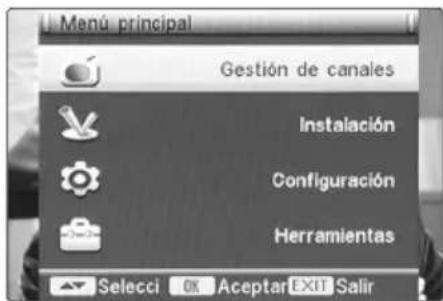

5.2.- Menú principal

• Pulsando la tecla "MENU" se accede al menú principal del receptor.

• El Menú Principal del receptor está dividido en 4 submenús: Gestión de canales, Instalación, Configuración y Herramientas.
• Mediante las teclas PR-, PR+ se selecciona el submenú y mediante la tecla "OK" se confirma la selección.

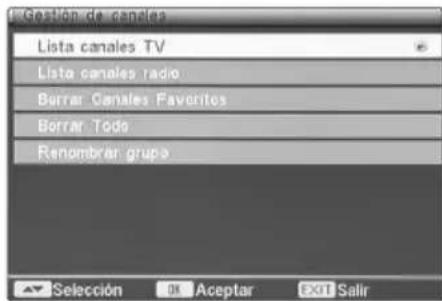

5.2.1.- Menú Gestión de canales

• Se realizan todas las operaciones relacionadas con las Listas de Canales.

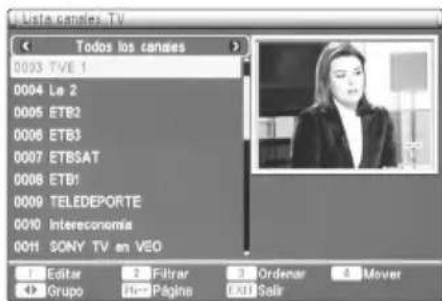

5.2.1.1.- Lista canales TV

• Tecla "1" Editor. Entra en el menú de ediciones de programas:
• Tecla "OK" Selección. Permite seleccionar / deseleccionar los programas a editar.
• Tecla "0" Todos. Seleccionar / deseleccionar todos los programas de la lista.
• Tecla "1" Favorito. Guarda los programas seleccionados en el grupo de favoritos deseado.
• Tecla "2" Bloquear. Impide la visión de los programas seleccionados, siempre que la función "Bloquear Canales" no esté apagada (Ver sección 5.2.3.6). Para permitir posteriormente la visión de los programas bloqueados se pedirá la Contraseña de Acceso. La contraseña de acceso por defecto es "0000".
• Tecla "3" Omitir. Pasa por alto el programa seleccionado.
• Tecla "4" Borrar. Elimina de la lista los programas seleccionados.
• Tecla "5" Renombrar. Renombra el último programa seleccionado.
• Tecla "2" Filtrar. Localiza programas cuyo nombre empieza por la letra inicial seleccionada.
• Tecla "3" Ordenar: Ordena los canales según el criterio seleccionado.

Defecto: Orden inicial

Nombre (A-Z): Orden alfanumérico ascendente

Nombre (Z-A): Orden alfanumérico descendente

FTA: Canales libres al principio de la lista y a continuación los de Abono.

Bloquear: Canales bloqueados al final de la lista

Bloquear: Canales bloqueados al final de la lista

IMPORTANTE: Los cambios de orden en la lista de programas no tendrán efecto si el Modo LCN (Numeración Lógica de Canales) está activada. Ver sección 5.2.3.2

• Tecla Mover. Permite cambio entre diferentes modelos de favoritos.
• Tecla Mover. Permite cambio entre diferentes modelos de favoritos.

Las funciones para la lista de canales de Radio son iguales a las descritas para los de Canales de Televisión.

Las funciones para la lista de canales de Radio son iguales a las descritas para los de Canales de Televisión.

Se borran todos los grupos de favoritos.

5.2.1.4.- Borrar Todo

Se borra la lista de canales de TV, previa petición de la Contraseña de Acceso. La contraseña de acceso por defecto es "0000". Ver sección 5.2.3.6.

• Se borra la lista de canales de TV, previa petición de la Contraseña de Acceso. La contraseña de acceso por defecto es "0000". Ver sección 5.2.3.6.

5.2.1.5.- Renombrar equipo

• Renombrar los grupos de favoritos.

5.2.2.- Menú Instalación

• Se realizan todas las operaciones relacionadas con la búsqueda de programas y los ajustes de la antena.

5.2.2.1. Búsqueda automática:

• Busca programas digitales en toda la banda.

5.2.2.2. Búsqueda manual:

• Busca programas digitales en el canal seleccionado.

5.2.2.3. Alimentación antena:

• Sólo en el caso de tener una antena de interior, encender la alimentación de antena. Alimentación de +5V.

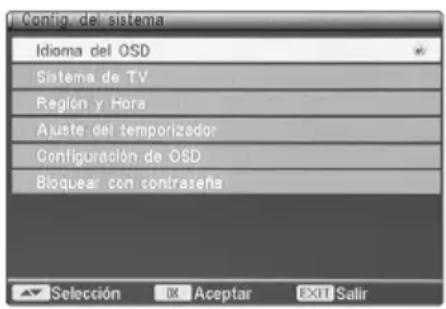

5.2.3.- Menú Configuración

• Se realizan todas las funciones relacionadas con los ajustes en el receptor (temporizador, configuración OSD, sistemas de TV,...).

5.2.3.1. Idioma del OSD:

• Selecciona el idioma del OSD (textos en pantalla).

5.2.3.2. Sistema TV

• Sistema TV: Permite elegir entre las opciones AUTO (Automático), PAL y NTSC. Relación de Aspecto: 4:3 PS, 4:3 LB y 16:9
• Salida de video: CVBS (video compuesto) + RGB (rojo, verde y azul).
• Modo LCN:
• Encendido: activa la Ordenación Automática de Canales (Logical Channel Number), siempre que el operador emita con ese servicio.
• Apagado: desactiva la Ordenación Automática de Canales.

5.2.3.3. Región y hora

• Región: Permite seleccionar el País. (ESPAÑA, Francia,...)
• Huso horario GMT: Por región, Definido por usuario y Apagado.
• GMT Offset: GMT + 00:00. Modificable cuando se ha seleccionado en Tipo GMT "Definido por usuario".
• Fecha. Modificable cuando se ha seleccionado en Tipo GMT "Apagado".
• Hora. Modificable cuando se ha seleccionado en Tipo GMT "Apagado". Horario de Verano. Apagado. Encendido
• Mostrar Hora: Mostrar Hora en pantalla. Apagado. Encendido

5.2.3.4. Ajuste del temporizador

5.2.3.4.1. Temporizador de programa

• Modo Temporizador: Apagado, Una vez, Diario, Semanal y Mensual. Servicio de temporizador: TV y Radio.
• Canal de Despertador
• Fecha: Día del mes Mes: Número del mes Día: Día de la hora
• Hora: Hora de inicio

IMPORTANTE: Antes de realizar una programación hay que verificar que la Fecha y la hora son correctas.

5.2.3.4.2. Apagado Automático

• Off (Apagado), 10, 30, 60, 90 y 120 Minutes.

5.2.3.5. Configuración de OSD

• Mostrar Subítulos: Apagado, Estándar y Teletexto.
• Transparencia del OSD: Apagado, 10%, 20%, 30%, 40% y 50%.
• Estilo del OSD: Permite seleccionar el Estilo 1 o el Estilo 2.
• Cargar configuración OSD por defecto: Restaura los valores para el OSD con los que el receptor salió configurado de fábrica.

5.2.3.6. Bloquear con contraseña

• La contraseña de acceso por defecto es "0000".
• Bloquear Menús: Apagado, Encendido. Bloqueo mediante contraseña de las funciones del menú "Instalación".
• Bloquear Canales: Apagado, Manual (ver sección 5.2.1.1)
• Nueva contraseña: Introducir nueva contraseña deseada.
• Confirmar contraseña: Confirmar nueva contraseña deseada.

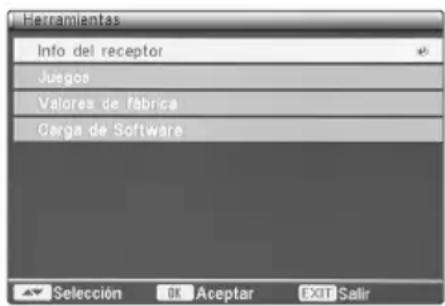

5.2.4. Menú Herramientas

• En este menú están agrupadas varias utilidades a las que se puede acceder: Información sobre el mando a distancia, juegos disponibles, ajustes generales,...

• Info del receptor: Presenta información relativa al hardware, software y firmware del equipo.
• Juego: Tetris, Serpiente y Oteo.
• Valores de fábrica: Restaura los valores con que el receptor salió configurado de fábrica, solicitando para ello contraseña. Estos valores se encontrarán en negrita en los diferentes apartados del manual.
• Actualización Software: Consultar la página www.fagorelectronica.es

6.-SOLUCIÓN DE PROBLEMAS

Problema	Posible causa	Solutacion
No hayseoal o malaseoal	- Faltaalguna conexiOn.- Algún cable no está correctamente connectado.	- Comprobar las conexiones de todos los cables.
	- La antenna está desconectada.- La antenna está mal orientada.- La antenna está dañada.- No hay cobertura digital.	- Alimentar la antenna (si se tratate de una Antenna Interior DVB-T).- Reorientar la antenna.- Reemplazar la antenna- Verificar existencia de cobertura
El receptor no responde al mando a distancia	Las pilas del receptor están agotadas	Sustituir las pilas
	Existe alcún obstáculo entre el receptor y el mando a distancia	Apunar el mando a distancia hacía el receptor y comprobar que no haya ningún obstáculo entre ellos.
Al mover el receptor a另一边 habitación, éste no recibeSEOnal digital	El nuevo punto de distribución puede no tener suficienteSEOnal.	Probar un cable directo de antenna a la entrada del receptor.
Al pulsar el botón de Favoritos sale el mensaje "No hay canal FAV"	No se ha selecciónndo ningún canal como favorito	Selecciónar canales favoritos en la lista de Canales.

7.- CARACTERÍSTICAS TÉCNICAS

E
ALIMENTACION
Tensión de alimentación AC 175~240V; 50/60Hz
Consumo 5 W MAX.
Máx. Corriente +5Vdc 50 mA
HARDWARE
Sintonizador
Impedancia de entrada 75 Ohm
Conectar de entrada RF IEC hembra, 9,5mm
Conectar de salida RF IEC macho, 9,5mm
Frecuencia de entrada	177,5 ~ 227,5 MHz
	474 ~ 858 MHz
Niveles de entrada -8,75 dBm a -78,5 dBm
Conectar
Euroconector TV CVBS, RGB, Audio L/R
Euroconector VCR CVBS in-out, Audio L/R
Salidas RCA Video (CVBS) x 1, Audio L x 1	Audio R x 1, Audio S/P DIF x 1
3,8 m/m JACK RS 232
SISTEMA
Constelación QPSK, 16QAM, 64QAM
Modo de transmisión 2K / 8K FFT
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Intervalo de guarda	1/4, 1/8, 1/16, 1/32
Transport Stream MPEG-2 ISO/IEC 13818-1
Resolución Video	720 x 576 (PAL)
	720 x 480 (NTSC)
Formato Video	4:3, 16:9
Decodificador MPEG Audio	MPEG-1, MPEG-2 ISO/IEC 13818-3 Layer&II
Modo Audio	lzdo. / Dcho. / Stereo
Impedancia calidad video	75 Ohm
Nivel calidad Video	1Vpp
Impedancia calidad audio	600 Ohm
Nivel de calidad audio	2 Vrms (5,6 Vpp)

2.2.1.- Panel frontal 15 2.2.2.- Panel trasero 15 2.2.3.- Mando a distancia 15

3.- Cableado

3.1.- Esquema Antena + TDT + TV 16 3.2.- Esquema + TDT + VCR + HIFI + TV 16

1.- CONSIGNAS DE SEGURIDAD

2.2.1.- Panel Frontal

2.2.3.- Mando a distancia

5.2.- Menú principal

5.2.2.- Menú Instalación

2.2.3.- Mando a distancia

3.1.- Conexión ANTENA + TDT + TV

3.2.- Conexión ANTENA + TDT + VCR + HIFI + TV

4.- PRIMERA INSTALACIÓN
