MANUAL DE USUARIO MB 91.3 IX HA HOTPOINT ARISTON

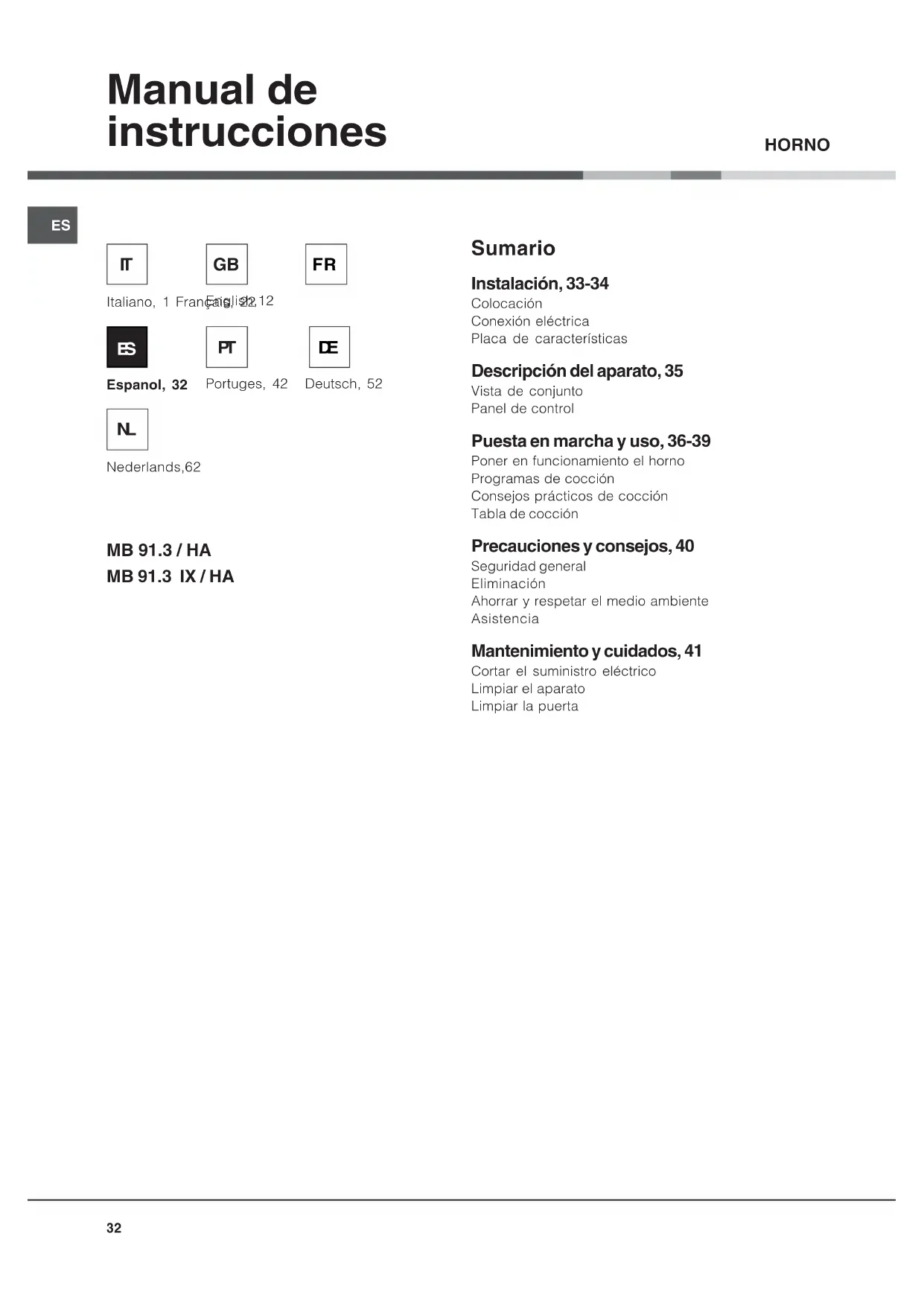

Manual de instrucciones

Sumario Instalación, 33-34 Colocación Conexión eléctrica Placa de características Descripción del aparato, 35 Vista de conjunto Panel de control Puesta en marcha y uso, 36-39 Poner en funcionamiento el horno Programas de cocción Consejos prácticos de cocción Tabla de cocción Precauciones y consejos, 40 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Asistencia Mantenimiento y cuidados, 41 Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Deutsch, 52

Instalación Importante: cualquier intervención de regulación, mantenimiento etc. se debe realizar con el horno eléctricamente desconectado. Instalación de los hornos empotrables Para garantizar el correcto funcionamiento del aparato empotrable, es necesario que el mueble tenga características apropiadas. En la figura se indican las dimensiones del vano del mueble, en el empotrado bajo encimera y vertical. Para facilitar un aireado eficaz por la zona delantera inferior y superior del mueble, se han de taladrar tomas de aire convenientes: (entrada por abajo de 200 cms2 aprox..; una boca de salida por la parte superior de 90 cms2 aprox.). Los paneles de los muebles adyacentes al horno deberán ser de material resistente al calor. En particular, en el caso de muebles de madera revestida las colas deberán ser resistentes a la temperatura de 120 °C. De conformidad con las normas de seguridad, una vez empotrado el aparato, no deben resultar posibles, eventuales contactos con las paredes eléctricas. Todas las partes que aseguran la protección deben fijarse de tal modo que no sea posible quitarlas sin la ayuda de algún utensilio. Clavado Introduzca el equipo en el espacio correspondiente; abra la puerta del horno y fije el horno al mueble con los 4 tornillos “A”, recordando colocar entre el orificio y el tornillo los separadores suministrados con el equipo.

Conexión eléctrica Los hornos dotados de cable de alimentación tripolar, están predispuestos para el funcionamiento con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (colocada en el aparato) y en el manual de instrucciones. El conductor de toma de tierra del cable se distingue por los colores amarillo-verde. Conexión del cable de alimentación a la red El aparato debe estar conectado directamente a la red interponiendo entre el aparato y la red un interruptor omnipolar con abertura mínima entre los contactos de 3 mm., dimensionado de acuerdo a la carga y que responda a las normas en vigencia (el hilo de tierra no debe ser interrumpido por el interruptor). El cable de alimentación se debe colocar en modo que no alcance, en ningún punto, una temperatura mayor de 50°C respecto a la del ambiente. Antes de efectuar la conexión asegurarse que:

• el limitador de corriente y la instalación doméstica puedan soportar la carga del aparato (ver la placa de características);

• la instalación de alimentación posea una eficaz conexión a tierra según las normas y disposiciones de ley;

• se pueda acceder fácilmente a la toma de corriente o al interruptor omnipolar con el horno instalado. Nota: no utilizar reducciones, adaptadores o derivadores ya que podrían provocar calentamientos o quemaduras. Dimensiones útiles del horno: (cm):L 54; P38;H33 Potencias: 220/230 W - Estatico: 2150/2350 W - Resistencia Inferior:1200/1300 W - Resistencia Superior: 960/1050 W - Gril: 1850/2000 W - Grill Ventilado: 1850/2000 W - Horno Dulces: 1200/1300 W - Ventilado: 2150/2350 W Volume utile del Maxiforno: L. 68 Tensione e frequenza di alimentazione: 220/230 V / 50-60 Hz Potenza Max: 2200/2400 W ENERGY LABEL Norma 2002/40/CE en la etiqueta de los hornos eléctricos Norma EN 50304 Consumo de energía por convección Natural función de calentamiento: Convencional Clase Consumo de energía para funcionamiento por convección Forzada función de calentamiento: Ventilado Estos aparatos han sido construidos de conformidad con las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones; - 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 93/68/CEE del 22/07/93 y sucesivas modificaciones. - 2002/96/CEE y sucesivas modificaciones.ES

El "Maxihorno" Ariston reúne en un único aparato las ventajas de los hornos tradicionales a convección natural: “convencionales” y la de los hornos modernos a convección forzada: “ventilados”. Es un aparato sumamente versátil que permite elegir, en modo fácil y seguro, entre 7 métodos distintos de cocción. La selección de las distintas funciones ofrecidas se realiza accionando los mandos de selección "B" y el mando del termostato "C" presentes en el cuadro de mandos. Illuminación horno En cualquier posición del mando de selección, excepto la posición de reposo indicada por el " ", la luz del horno se enciende; Nota: si fuera necesario encender la luz del horno sin activar los elementos calentadores, conviene poner el selector "B" en posición indicada con simbolo , y seguidamente la perilla del termóstato "C" en descanso, o sea marcado el simbolo "

Atención: Cuando se enciende por primera vez el horno, aconsejamos hacerlo funcionar vacío durante media hora con el termóstato al máximo, luego abrir la puerta del horno y airear el local. El olor que se puede advertir durante esta operación, es debido a la evaporación de las sustancias usadas para proteger el horno durante el tiempo que transcurre entre la producción y la instalación del producto. Horno Convencional Posición mando termostato “C”: Entre 50°C y 250°C. Se encienden las dos resistencias : inferior y superior externa. El calor se distribuye uniformemen- te desde abajo y desde arriba. Se aconseja usar el convencional para la preparación de platos a base de carnes de buey o ternera que necesitan una cocción lenta con un constante agregado de líquidos. Sigue siendo el mejor sistema para la cocción de bizcochos secos, y de fruta en general. Para la cocción en el horno convencional, utilizar una sola bandeja o parrilla por vez, de lo contrario, se obtendrá una mala distribución de la temperatura. Si la cocción necesita mayor calor desde abajo o desde arriba, utilizar los estantes superiores o inferiores. La "resistenza inferiore" Posición mando termostato “C”: Entre 50°C y 250°C. Al girar la manecilla hasta la posición inferior se enciende la luz del horno y entra en funciones el elemento calefactor de abajo. Esta posición es la aconsejada para pasar al horno alimentos (contenidos en fuentes) que presentan la superficie cocida pero todavía hùmedos por dentro. La "resistenza superiore" Posición mando termostato “C”: Entre 50°C y 250°C. Girando la perilla hasta esta posición se enciende la luz del horno y funciona el elemento calefactor de arriba. Esta posición es la aconsejada para pasar al horno alimentos (contenidos en fuentes) que presentan por dentro cocida pero todavía hùmedos la superficie. Grill Importante: Poner el mando del termóstato "C" no más de 200°C. Mantener cerrada la puerta del horno durante el funcionamiento del grill. Se enciende el elemento calentador grill. La cocción con grill se produce por la irradiación térmica de arriba hacia abajo, mediante una resistencia eléctrica incandescente. La elevada temperatura del grill, permite el inmediato asado superficial de la carnes, con lo que, al impedir el escape de líquidos las man- tiene más tiernas. La cocción con grill, es particularmente indicada para platos que necesitan una elevada temperatua superficial: chuletas de ternera, entrecote, solomillo, hamburguesas etc... Grill Ventilado Importante: Poner el mando del termóstato "C" no más de 200°C. Mantener cerrada la puerta del horno durante el funcionamiento del grill. Se enciende el elemento calentador grill y comienza a girar el ventilador. Une a la irradiación térmica, la circulación forzada del aire dentro del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Horno Dulces Posición del mando termostato “C”: Entre 50°C y 250°C. Se enciende la resistencia inferior. Esta función es ideal para la cocción de comidas delicadas, en especial las tortas que necesitan fermentar, ya que este proceso se ve facilitado por el calor proveniente de abajo. Cabe destacar que las temperaturas más elevadas se alcanzan en tiempos bastante largos, por lo tanto, en estos casos, es aconsejable utilizar la función "Horno Convencional". Horno Ventilado Posición del mando termostato “C”: Entre 50°C y 250°C. Se activan las resistencias y entra en funcionamiento el ventilador. Debido a que el calor es constante y uniforme en todo el horno, el aire cocina y dora la comida uniformemente en todos sus puntos. También se pueden cocinar simultáneamente comidas distintas entre ellas, con tal que las temperaturas de cocción sean similares. Es posible utilizar simultáneamente 2 Puesta en funcionamiento y usoES

estantes como máximo respetando las advertencias indicadas en el párrafo “Cocción simultánea en más de un estante”. Se obtienen óptimos resultados con los platos que necesitan gratinado y cocción durante mucho tiempo. En los asados de carne, la mejor distribución del calor permite utilizar temperaturas más bajas que reducen la dispersión de los líquidos manteniéndolas más tiernas y reduciendo la disminución de peso. El horno ventilado es particularmente apreciado para la cocción de pescados que se puedan cocinar con muy poca cantidad de condimentos, manteniendo, de este modo, inalterados el aspecto y el sabor. La función ventilado se puede usar también para descongelar carne blanca o roja, pescado y pan, seleccionando una temperatura de 80°-100°C. Para descongelar alimentos más delicados se puede seleccionar 60°C o usar sólo la circulación de aire frío llevando el botón termóstato a 0°C. Al final de cada cocción haga funcionar el aparato durante 4-5 minutos colocando la perilla del termostato en 0 para favorecer el enfriamiento del horno. Si el aparato ha funcionado por mucho tiempo a la temperatura máxima y no se respetó dicha advertencia, para proteger al mismo, interviene un dispositivo de seguridad que interrumpe temporalmente la alimentación eléctrica. La luz piloto de funcionamiento del horno (E) Indica la fase de calentamiento del mismo, su apagado señala que en el interior del horno se ha alcanzado la temperatura seleccionada con el mando. A esta altura, cuando la luz piloto se apaga y se enciende alternativamente, indica que el termostato está trabajando correctamente para mantener con- stante la temperatura del horno. Asador Multiple Los Maxi Horno tienen un asador múltiple, transversal y fácil de extraer (Fig. A). Pinchar las carnes a cocer en sentido longitudinal, bloqueandolas con los tenedores regulables. En caso de brochetas, introducir las carnes en los pinchos en dotación y emplazarlos sobre las horquillas correspondientes. Clavar las patas A y B (Fig. A) en los agujeros sobre la grasera, apoyar la boca de la barra sobre el asiento D e introducir la rejilla en la primera guía del horno (Fig. B); Fig. A Fig. B introducir la barra en el agujero del árbol motor, colocando la boca en el asiento C. Dejar que arranque el motorcito girando la perilla del selector en la posición grill

El mando del cuentaminutos (D) Para utilizar el cuentaminutos es necesario cargar la alarma, girando el mando una vuelta casi completa en sentido horario; luego, volviendo hacia atrás, seleccionar el tiempo deseado haciendo coincidir la referencia fija del cuadro de mandos con el número correspondiente a los minutos pre-establecidos.

Precalentamiento Cuando sea necesario precalentar el horno, en general cada vez que se cocinen comidas fermentadas, se puede utilizar la función “ventilado” que permite alcanzar la temperatura deseada en poco tiempo y con consumos reducidos. Una vez colocada en el horno, se puede elegir la función de cocción más indicada. Uso del grill El horno plurifunción pone a su disposición 2 posibilidades diferentes de asar. Utilizar la posición “grill”, pero permite un perfecto asado de pequeñas porciones, como tostadas, salchichas, etc... Ubicar la comida en el centro de la parrilla, debido a que se enciende solamente la parte central de la resistencia superior, la comida en los rincones no se cocina. La posición “grill ventilado” es muy útil para asar rápidamente, se distribuye el calor emitido por el grill permitiendo obtener, simultáneamente con el dorado superficial, una cocción en la parte inferior. Se puede usar también en la última parte de la cocción de las comidas que necesiten dorarse superfi- cialmente, por ejemplo es ideal para dorar los fideos al gratén. Importante: efectuar la cocción al grill con la puerta del horno cerrada, para obtener junto con los mejores resultados un notable ahorro de energía (10% aprox.). Cuando desee cocinar con el grill, se aconseja regular el botón del termostato al máximo permitido (200°C) ya que esta es la condición de rendimiento38

óptimo que se basa en la acción de los rayos infrarrojos; la parrilla se coloca en los estantes más altos (ver la tabla de cocción) y, para recoger la grasa y evitar la formación de humo, coloque la bandeja en el primer estante desde abajo. Cocción de masa para repostería En el caso de pasteles, cocinar siempre con el horno caliente, esperar el final del precalentamiento, que se detecta porque se apaga la luz piloto roja “E”. No abrir la puerta durante la cocción, para evitar un descenso del pastel. Las masas batidas no deben ser demasiado fluídas, para no prolongar demasiado los tiempos de cocción. En general: Masa de dulce muy seca En la próxima oportunidad seleccionar temperaturacon 10°C superior y reducir el tiempo de cocción. Cuando el bizcocho no fermenta Usar menos líquido o bajar la temperatura de 10°C. Torta oscura en la superficie Colocar el molde más abajo, seleccionar una temperatura menor y prolongar el tiempo de cocción Buen aspecto por fuera, pegadizo por dentro Usar menos líquido, reducir la temperatura, aumentar el tiempo de cocción El bizcochuelo no se desprende del molde Untar bien el molde y espolvorearlo con un poco de pan rallado o harina Cocina hecha so bre varios niveles, pero no todas las preparaciones igualmente hechas Seleccionar una temperatura inferior.No necesariamente las fuentes introducidas al mismotiempo deben quitarse juntas Cocción de la pizza Para una buena cocción de la pizza utilizar la función “ventilado”:

• Precalentar el horno durante 10 minutos, como mínimo

• Utilizar un plato de aluminio ligero apoyándolo en la rejilla en dotación. Utilizando la bandeja horno aumentan los tiempos de cocción y difícilmente se obtiene una pizza crujiente.

• No abrir frecuentemente el horno durante la cocción

• En el caso de pizas muy condimentadas, se aconseja introducir la mozzarella a mitad cocción. Cocción del pescado y de la carne La carne debe pesar como mínimo 1 Kg. para evitar que se seque demasiado. Para las carnes blancas, aves y pescado, utilizar bajas temperaturas (150°C-200°C). Para las carnes rojas, que se desean bien cocidas exteriormente conservando el jugo dentro, es aconsejable iniciar con una temperatura elevada (200°C-220°C) durante un tiempo breve, para disminuirla posteriormente. En general, mientras más grande es el asado, más baja deberá ser la temperatura y mayor el tiempo de cocción. Poner la carne que se desea cocinar en el centro de la parrilla e introducir debajo de la misma la bandeja para horno para recoger la grasa. Introducir la parrilla de tal modo que la comida se encuentre en el centro del horno. Si se desea tener más calor desde abajo, utilizar los estantes más bajos. Para obtener asados sabrosos (particularmente de pato y caza) recubrir la carne con manteca o tocino y colocarla en la parte superior.ES

Tabla de cocción Los tiempos de cocción pueden variar según el tipo de comida, su homogeneidad y dimensión. En la primera cocción, seleccione entonces, los valores del tiempo de cocción más bajos entre aquellos indicados, y sucesivamente auméntelos si es necesario. 1° guía es la posición más baja. Tipo de plato Temperatura

Tiempo de cocción (minutos) Tipo de plato Temperatura

Tiempo de cocción (horas) Pastelería Torta de fruta Merengue Bizcochuelo Torta del Ángel Torta margarita Torta de chocolate Bollo Bombas Bizcochos de hojaldre Hojaldre Pastafrola

3-4½ 4-4½ 1½-2½ 2-2½ 3-3½ 1-1½ 1-1½ 1-1½ 1-1½ 15-25 minutos Tipo de plato Tiempo de cocción (minutos) Posición de la parrilla Chuleta (0.5 kg.) Chorizos Pollo a la parrilla (1 kg) Asado de ternera(0.6 kg.) Pollo asado (1 kg.)

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.

• Controle siempre que los mandos estén en la posición “”/“” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.

• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.

• Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).

• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor. Asistencia Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.ES

Cortar el suministro eléctrico Antes de realizar cualquier operación, desconecte elaparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de aceroinoxidable y las juntas de goma se pueden limpiarcon una esponja empapada en agua tibia y jabónneutro. Si las manchas son difíciles de eliminar useproductos específicos. Se aconseja enjuagarabundantemente y secar después de la limpieza.No utilice polvos abrasivos ni sustanciascorrosivas.• El interior del horno se debe limpiar preferentementecada vez que se utiliza, cuando todavía está tibio.Utilice agua caliente y detergente, enjuague yseque con un paño suave. Evite los productosabrasivos.• Los accesorios se pueden lavar como cualquiervajilla, incluso en lavavajillas, con excepción delas guías deslizables.• No utilice nunca limpiadores a vapor o de altapresión para la limpieza del aparato. Limpiar la puerta Limpie el vidrio de la puerta con esponjas yproductos no abrasivos y séquelo con un pañosuave; no utilice materiales ásperos abrasivos oraederas metálicas afiladas que puedan rayar lasuperficie y quebrar el vidrio. Para realizar unalimpieza más profunda es posible extraer la puertadel horno:1. para ello, abra completamente la puerta ( ver la figu-

2. alce y gire las palancas ubicadas en las dos bisagras

3. sujete la puerta de loscostados externos y ciérrela len-ta pero no completamente.Presione los sujetadores “F”,luego tire la puerta hacia símismo, extrayéndola de lasbisagras ( ver la figura

Vuelva a colocar la puerta siguiendo el mismoprocedimiento pero en sentido contrario.Controle las juntasControle periódicamente el estado de la junta querodea la puerta del horno. Si se encontrara dañadallame al Centro de Asistencia Técnica más cercano(ver Asistencia). Es aconsejable no usar el hornohasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:1. Desenrosque la tapa de vidrio del portalámpara.2. Extraiga la bombilla y sustitúyala con una análoga:potencia de 25 W, casquillo E 14.3. Vuelva a colocar la tapa ( ver la figura

Mantenimiento y cuidados42
