MODE D'EMPLOI MB 91.3 IX HA HOTPOINT ARISTON

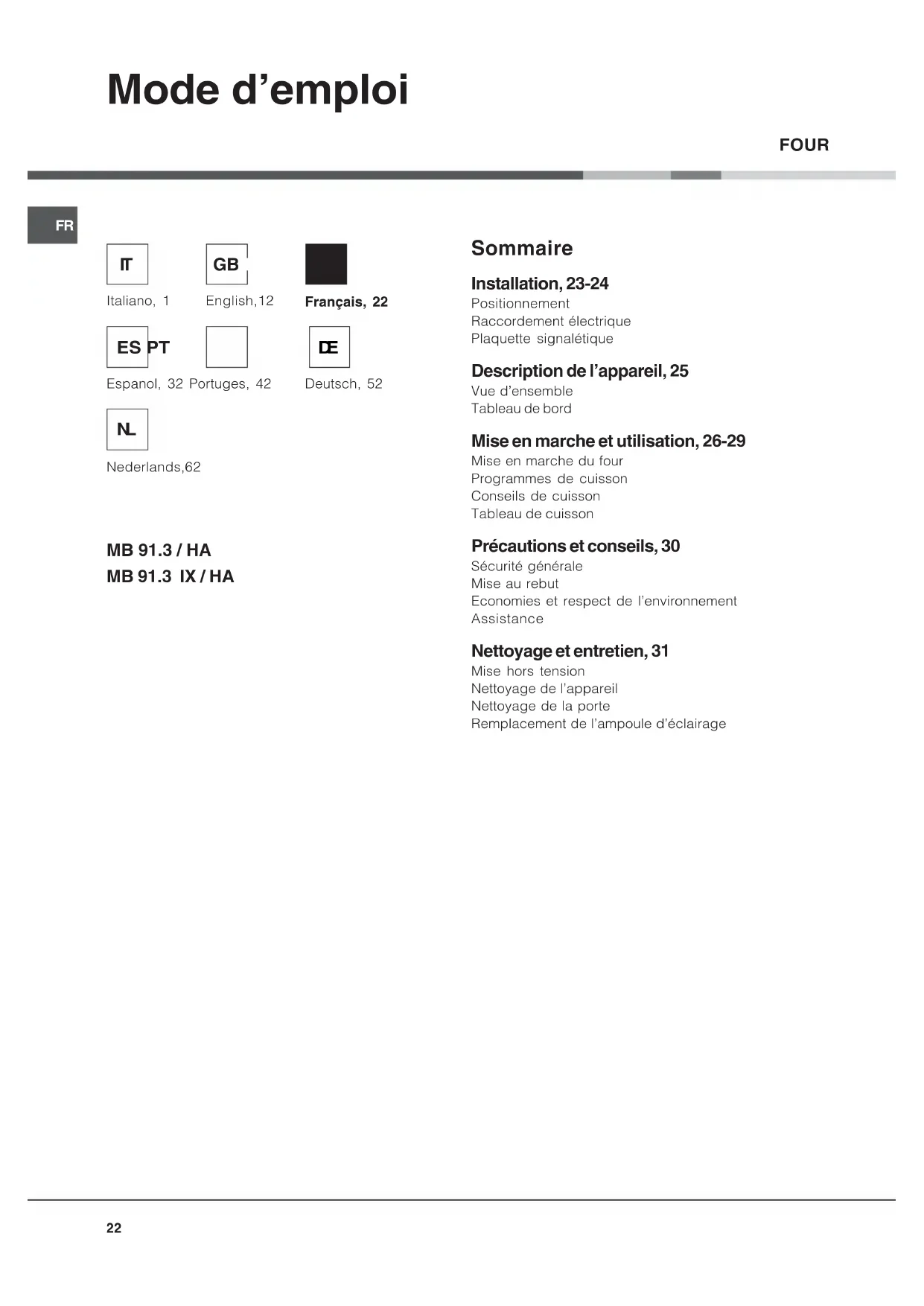

FOUR MB 91.3 / HA MB 91.3 IX / HA Mode d’emploi Sommaire Installation, 23-24 Positionnement Raccordement électrique Plaquette signalétique Description de l’appareil, 25 Vue d’ensemble Tableau de bord Mise en marche et utilisation, 26-29 Mise en marche du four Programmes de cuisson Conseils de cuisson Tableau de cuisson Précautions et conseils, 30 Sécurité générale Mise au rebut Economies et respect de l’environnement Assistance Nettoyage et entretien, 31 Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Français, 22 English,12 GB FR Italiano, 1 Espanol, 32 Portuges, 42

Installation Important: débranchez le four avant de procéder à toute opération de réglage, d'entretien etc. Installation des fours à encastrer En vue du bon fonctionnement du four encastré, le meuble doit avoir des carattéristiques adéquates. La figure indique les dimensions du meuble pour l'encastrement sous-plan et en hauteur. Pour avoir une bonne aération, il faut prévoir des prises d'air sur le devant, dans le bas et dans le haut du meuble, (entrée par le bas d'au moins 200 cm2, sortie par le haut d'au moins 90 cm2). Les panneaux des meubles adjacents au four doivent être fabriqués dans un matériau résistant à la chaleur. En particulier, pour les meubles en bois plaqué, les colles devront résister à une température de 120°C. Conformément aux normes de sécurité, une fois l'appareil encastré, tout contact accidentel avec les composants électriques doit être impossible. Toutes le parties assurant la protection doivent être fixées de façon à ne pouvoir les enlever qu'à l'aide d'un outil. Fixation Introduisez l’appareil dans la niche ; ouvrez la porte du four et fixez le four au meuble à l’aide des 4 vis “A”, en n’oubliant pas de placer entre le trou et la vis les entretoises fournies.

Raccordement électrique Les fours munis d'un cordon d'alimentation tripolaire, sont prévus pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sur l'appareil) et dans le livret d'instructions. Le conducteur de terre du câble est jaune-vert. Raccordement du cordon d'alimentation au réseau L’appareil doit être raccordé directement au réseau en intercalant entre l'appareil et le réseau un interrupteur omnipolaire ayant une ouverture d'au moins 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le cordon d'alimentation doit être positionné de manière à ce qu'il n'atteigne en aucun point une température dépassant de 50°C la température ambiante. Avant de procéder au raccordement, vérifiez que:

• la soupape réductrice et l’installation de la maison puissent supporter la charge de l'appareil (voir plaquette des caractéristiques);

• l’installation d'alimentation soit dotée d'un raccordement à la terre efficace conformément aux normes et aux dispositions prévues par la loi;

• la prise ou l'interrupteur omnipolaire soient facilement accessibles une fois que le four a été installé. N.B: n'utilisez ni réducteurs, ni adaptateurs, ni dérivations, ils pourraient provoquer des surchauffes ou des brûlures. Dimensions utiles du four:L 54cm; P 38cm; H 33cm Puissances: 220-230 W - Statique: 2150-2350 W - Résistance sole du four: 1200-1300 W - Résistance voûte du four 960-1050 W - Gril 1850-2000 W - Gril ventilé 1850-2000 W - Four à pâtisserie 1200-1300 W - Four ventilé 2150-2350 W Volume utile du Maxifour: L. 68 Tension et fréquence d'alimentation: 220/230 V / 50-60 Hz Puissance Max: 2200/2400 W Cet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives; - 2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives; - 93/68/CEE du 22/07/93 et modifications successives. - 2002/96/CEE et modifications successives. ETIQUETTE ENERGIE Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304 Consommation énergie convection naturelle fonction four : Statique Consommation énergie déclarée pour Classe convection forcée fonction four : VentiléFR

Le "Maxifour" Ariston réunit en un seul appareil les avantages des fours traditionnels à convection naturelle: “statiques” à ceux des fours modernes à convection forcée: “ventilés”. C'est un appareil extrêmement complet offrant le choix entre 7 modes de cuisson différents . Les manettes de sélection "B" et le thermostat "C" présents sur le bandeau permettent de sélectionner les différentes fonctions disponibles. Éclairage du four La lumière du four s'allume lorsque le bouton de sélection se trouve sur n'importe quelle position autre que la position d'arrêt "●". REMARQUE: pour éclairer le four sans brancher aucun élément réchauffant, il faut positionner la manette de sélection "B" en face du symbole

et déplacer ensuite la manette du thermostat "C" jusqu'au symbole "●" correspondant à zéro. Attention: Lors du premier allumage, nous vous conseillons de faire fonctionner votre four, à vide, pendant une demi-heure environ, le thermostat étant réglé au maximum. Ouvrez ensuite la porte du four et aérez la pièce. L’odeur qui se dégage parfois au cours de cette opération est due à l'évaporation des substances utilisées pour protéger le four pendant le laps de temps qui s'écoule entre la production et l'installation du produit. Four Statique Position manette du thermostat “C”: Entre 50°C et 250°C. Les deux éléments chauffants du haut et du bas, externes s'allument. La chaleur est distribuée de façon homogène par le bas et par le haut. La fonction statique est conseillée lors de la préparation de plats de viande de boeuf ou de veau devant être constamment arrosée de jus et cuite lentement. C'est l'idéal pour la cuisson des biscuits secs et des fruits en général. Lorsque vous cuisez au four statique, n'utilisez qu'une seule lèche-fritte ou grille à la fois, vous risqueriez autrement d'avoir une mauvaise distribution de la température. Si la cuisson exige plus de chaleur par le bas ou par le haut, utilisez les gradins d'enfournement du haut ou du bas. Position résistance sole du four Position manette du thermostat “C”: Entre 50°C et 250°C. En tournant le bouton sur cette position, la lampe du four s'allume et la résistance du bas se met en marche. Cette position est conseillée pour retoucher la cuisson des aliments qui sont déjà bien cuits en surface mais encore un peu trop moux à l'intérieur. Position résistance voûte du four Position manette du thermostat “C”: Entre 50°C et 250°C. En tournant la manette du four sur cette position, la lampe du four s'allume et la résistance du haut se met en marche. Cette position est conseillée pour retoucher la cuisson des aliments qui sont déjà bien cuits à l'intérieur mais encore un peu trop moux en surface. Gril - Important: placez le bouton "C" sur une température ne dépassant pas 200°C. Pendant le fonctionnement laisser toujours la porte du four fermée. L'élément chauffant central du gril s'allume. La cuisson est obtenue par irradiation thermique du haut vers le bas d'une résistance électrique incandescen- te. La température assez élevée et directe du gril permet de dorer immédiatement les viandes en surface, ce qui empêche au jus de s'échapper et rend la viande plus tendre. Gril ventilé - Important: placez le bouton "C" sur une température ne dépassant pas 200°C. Pendant le fonctionnement laisser toujours la porte du four fermée. L'élément chauffant central du gril s'allume et le ventilateur commence à tourner. Il unit à l'irradiation thermique la circulation forcée de l'air à l'intérieur du four. Ceci empêche que les aliments ne brûlent en surface et augmente la pénétration de la chaleur. Four Pâtisserie Posizione manopola termostato “C”: Tra 50°C e 250. Cette fonction est particulièrmeent indiquée pour la cuisson de mets délicats, comme les gâteaux, par exemple, car la chaleur provenant du bas les aident à mieux lever. A noter que les températures les plus élevées sont atteintes plutôt lentement, dans ce cas il vaut mieux utiliser la fonction "Four Statique". Four ventilé Position manette du thermostat “C”: Entre 60°C et Max. Les éléments chauffants s'allument et le ventilateur se met en marche. La chaleur étant constante et homogène dans tout le four, l'air cuit et dore uniformément les aliments en tous points. Vous pouvez cuire en même temps des plats différents à condition qu'ils cuisent à la même température. Vous pouvez cuire en même temps sur 2 niveaux maximum en suivant les conseils du paragraphe “Cuisson simultanée sur plusieurs étages”. Vous obtiendrez d'excellents résultats avec des plats devant être gratinés et à la cuisson assez longue. Mise en marche et utilisationFR

Pour les rôtis de viande, la chaleur mieux distribuée permet d'utiliser les températures les plus basses, les viandes gardent ainsi tout leur jus, elles sont plus tendres et perdent moins de poids. La chaleur brassée est particulièrment appréciée lors de la cuisson de poissons car ils n'ont besoin que de très peu de condiment, leur aspect et leur saveur demeurent ainsi inaltérés. Vous pouvez aussi utiliser cette fonction pour décongeler de la viande rouge ou blanche, du poisson, du pain, il suffit de régler la température sur 80°-100°C. Pour décongeler des aliments plus délicats, vous pouvez choisir 60°C ou n'utiliser que la circulation d'air froid en amenant la manette du thermostat sur 0°C. votre domicile. Après toute cuisson, laissez l’appareil branché pendant 4-5 minutes encore en amenant le bouton du thermostat en face de 0 pour faciliter le refroidissement du four. Si ce conseil n’est pas respecté alors que l’appareil a fonctionné longtemps à sa température maximum, ce dernier est protégé par un dispositif de sécurité qui coupe momentanément l’arrivée de courant. Le voyant rouge de fonctionnement du four (E) Ce voyant indique que le four est en train chauffer et il s'éteint dès que le four atteint la température sélectionnée au moyen du bouton. A présent, le voyant s'allume et s'éteint alternativement, ce qui indique que le thermostat marche correctement pour garder la température du four constante. Multibroche Les Maxifours sont dotés d'un multibroche transversal amovible (fig. A). Enfilez la viande à cuire dans le sens de la longueur et bloquez-la à l'aide des fourchettes réglables. Pour les brochettes, enfilez les morceaux de viande sur les broches fournies avec l'appareil et positionnez ces dernières sur les supports prévus à cet effet. Introduisez les supports A et B (fig. A) dans les trous sur la lèchefrite, posez la gorge de la tige sur le logement D et enfilez la grille dans le four (Fig. B), au premier niveau. Introduisez la tige dans le trou de l'arbre moteur en posant la gorge sur le logement C. Fig. A Fig. B Mettez en marche le moteur en plaçant la manette du sélecteur sur la position Gril

Le bouton compte-minutes (D) Pour utiliser le compte-minutes, il faut remonter la sonnerie en faisant tourner le bouton d'un tour presque complet en sens horaire. Faites marche arrière pour sélectionner le temps voulu en faisant coïncider le repère fixe du bandeau et le numéro correspondant aux minutes voulues. AB28

Préchauffage Quand il faut préchauffer le four, en gros chaque fois que vous devez enfourner des pâtes levées, vous pouvez utiliser la fonction “ventilé” qui permet d'atteindre la température désirée trés rapidement tout en réduisant la consommation d'énergie. Une fois que vous avez enfourné, vous pouvez passer à la fonction de cuisson la plus indiquée. Utilisation du gril Le four plurifonction vous offre 2 façons de griller. Utilisez la position “gril”, mais vous obtenez un résultat parfait pour de petites pièces comme des croque-monsieur, des saucisses de Strasbourg etc... Placez votre plat au milieu de la grille, car seule la partie centrale de la résistance du haut est branchée, les aliments placés dans les coins ne sont pas cuits. La position “gril ventilé” est extrêmement utile pour des grillades rapides, la chaleur produite par le gril bien distribuée permet de dorer en surface et de cuire en dessous aussi. Vous pouvez vous en servir pour parfaire la cuisson d'aliments ayant besoin de dorer en surface, c'est l'idéal par exemple pour dorer vos gratins de pâtes en fin de cuisson. Important: lors de la cuisson au gril, la porte du four doit être fermée, vous obtiendrez ainsi de meilleurs résultats et ferez des économies d'énergie (10% environ). Pour vos cuissons au gril, nous vous conseillons de régler la manette du thermostat en position maximum (200°C), car c’est celle qui permet d’obtenir un rende- ment optimal qui se base sur l’action des rayons in- frarouges; placez la grille sur les gradins du haut (consultez le tableau de cuisson) et, pour recueillir la graisse qui coule et éviter la formation de fumée, placez la lèchefrite sur le premier étage en partant du bas. Cuisson de la pâtisserie Enfournez toujours vos gâteaux à four chaud, attendez que l'extinction du voyant rouge “E” vous signale que le préchauffage est terminé. N'ouvrez pas la porte en cours de cuisson, votre gâteau risquerait de s'affaisser. Les pâtes molles ne doivent pas être trop fluides, pour ne pas trop prolonger les temps de cuisson. En général: Pâtisserie trop s èche La prochaine fois programmez une température de10°C supérieure et réduisez le temps de cuisson. Le g âteau s'affaisse Utilisez moins de liquide ou baissez la températurede 10°C. Gâteau foncé sur le dessus Enfournez-le à un niveau plus bas, choisissez une température plus basse et prolongez la cuisson Bonne cuisson extérieure, mais intérieur collant Utilisez moins de liquide, abaissez la température, augmentez le temps de cuisson. Le g âteau ne se détache pas du moule Beurrez bien le moule et saupoudrez-le de panure ou de farine. J'ai cuit sur plusieurs niveaux mais ils ne sont pas tous au même degré de cuisson Choisissez une température plus basse. Des niveaux enfournés simultanément ne doivent pas obligatoirement être sortis ensemble. Cuisson de la pizza Pour une bonne cuisson de la pizza utilisez la fonction “ventilé”:

• Préchauffez le four pendant au moins 10 minutes

• Utilisez un plat en aluminium léger, posez-le sur la grille du four. Si vous utilisez la lèche-frite vous prolongerez le temps de cuisson et vous obtiendrez difficilement une pizza croustillante.

• N'ouvrez pas souvent le four pendant la cuisson

• Si vos pizzas sont bien garnies ("capricciosa", "quattro stagioni") ne mettez la mozzarelle qu'à mi-cuisson. Cuisson du poisson et de la viande La viande doit peser au moins 1 Kg. pour éviter qu'elle ne se dessèche trop. Pour les viandes blanches, les volailles et le poisson, utilisez des températures basses (150°C-200°C). Pour les viandes rouges que l'on désire bien cuites à l'extérieur mais juteuses à l'intérieur, il vaut mieux commencer par une température élevée (200°C-220°C) pendant un bref laps de temps et l'abaisser ensuite. En général, plus le rôti est gros, plus la température doit être basse et la durée de la cuisson prolongée. Posez la viande au centre de la grille et placez la lèchefrite sous la grille pour recevoir la graisse qui s'écoule. Enfournez la grille de manière à ce que la pièce à cuire se trouve au centre du four. Si vous désirez plus de chaleur par le bas, utilisez les gradins les plus bas. Pour obtenir des rôtis plus savoureux (c'est le cas notamment pour le canard et le gibier) bardez votre viande et placez-la dans le haut du four.FR

Tableau de cuisson Les temps de cuisson peuvent varier en fonction de la nature des aliments, de leur homogénéité et de leur volume. Il est donc conseillé de choisir, lors de la première cuisson, les valeurs les plus basses parmi les temps de cuisson indiqués et de les augmenter par la suite si nécessaire. La 1 ère glissière indique la glissière située dans la position la plus basse. Mets Température

Temps de cuisson (minutes) Mets Température °C Temps de cuisson Pâtisserie Tarte aux fruits Meringues Pain de Gênes Gâteau de l'Ange Gênoise Gâteau au chocolat Fougasse Choux Biscuits en pâte feuilletée Mille-feuille Pâte brisée

3-4½ 4-4½ 1½-2½ 2-2½ 3-3½ 1-1½ 1-1½ 1-1½ 1-1½ 15-25 minutes Mets Temps de cuisson (minutes) Position de la grille Côtelettes (0.5 kg) Saucisses Poulet grillé (1 kg) Rôti de veau à la broche (0.6 kg) Poulet à la broche (1 kg)

3ème gradin 2ème gradin 1er gradin

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer l’appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.

• Ne touchez pas à l’appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

• Evitez que le cordon d’alimentation d’autres petits électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Saisissez toujours la poignée en son milieu : elle risque d’être très chaude à ses extrémités.

• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.

• Ne tapissez jamais la sole du four de papier aluminium.

• Ne rangez pas de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Contrôlez toujours que les manettes sont bien dans la position “”/“ ” quand l’appareil n’est pas utilisé.

• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.

• N’effectuez aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayez en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contactez le service d’Assistance (voir Assistance).

• Ne posez pas d’objets lourds sur la porte du four ouverte.

• Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant d’utilisation de l’appareil.

• S'assurer que les enfants ne jouent pas avec l'appareil.

• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. Mise au rebut

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Economies et respect de l’environnement

• Pour faire des économies d’électricité, utilisez autant que possible votre four pendant les heures creuses surtout pour le nettoyage pyrolyse.

• Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d’énergie (10% environ).

• Gardez toujours les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperditions de chaleur. Assistance Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. Précautions et conseilsFR

Mise hors tension Avant toute opération de nettoyage ou d’entretiencoupez l’alimentation électrique de l’appareil. Nettoyage de l’appareil

• Nettoyez l’extérieur émaillé ou inox et les joints encaoutchouc à l’aide d’une éponge imbibée d’eautiède additionnée de savon neutre Si les tachessont difficiles à enlever, utilisez des produitsspéciaux. Il est conseillé de rincer abondammentet d’essuyer après le nettoyage. N’utilisez nipoudres abrasives ni produits corrosifs.• Nettoyez l’enceinte du four après toute utilisation,quand il est encore tiède. Utilisez de l’eau chaudeet du détergent, rincez et séchez avec un chiffondoux. Evitez tout produit abrasif.• Tous les accessoires peuvent être lavésnormalement comme de la vaisselle courante etpassent au lave-vaisselle, sauf les glissièrescoulissantes.• Ne nettoyez jamais l’appareil avec des nettoyeursvapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits nonabrasifs et des éponges non grattantes, essuyerensuite avec un chiffon doux. Ne pas utiliser dematériaux abrasifs ou de racloirs métalliquesaiguisés qui risquent de rayer la surface et de briserle verre.Pour nettoyer plus à fond, vous pouvez déposer laporte du four :1. ouvrez complètement la porte ( voir figure

2. soulevez et faites pivoter les leviers situés sur lesdeux charnières (

3. saisissez la porte par lescôtés, refermez-la lentementmais pas complètement.Appuyez sur les arrêts F, puistirez la porte vers vous en ladégageant de ses charnières

voir figure ).Remontez la porteen refaisant en sens inverse lesmêmes opérations.Contrôle des jointsContrôlez périodiquement l’état du joint autour de laporte du four. S’il est abîmé, adressez-vous auservice après-vente le plus proche de votre domicile(voir Assistance). Mieux vaut ne pas utiliser le fourtant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four :1. Dévissez le couvercle en verre du boîtier de la lampe.2. Dévissez l’ampoule et remplacez-la par une autrede même type : puissance 25 W, culot E 14.3. Remontez le couvercle à sa place ( voir figure

Nettoyage et entretien32
