MANUAL DE USUARIO ND Aalada Isla TEKA

Manual de Instrucciones

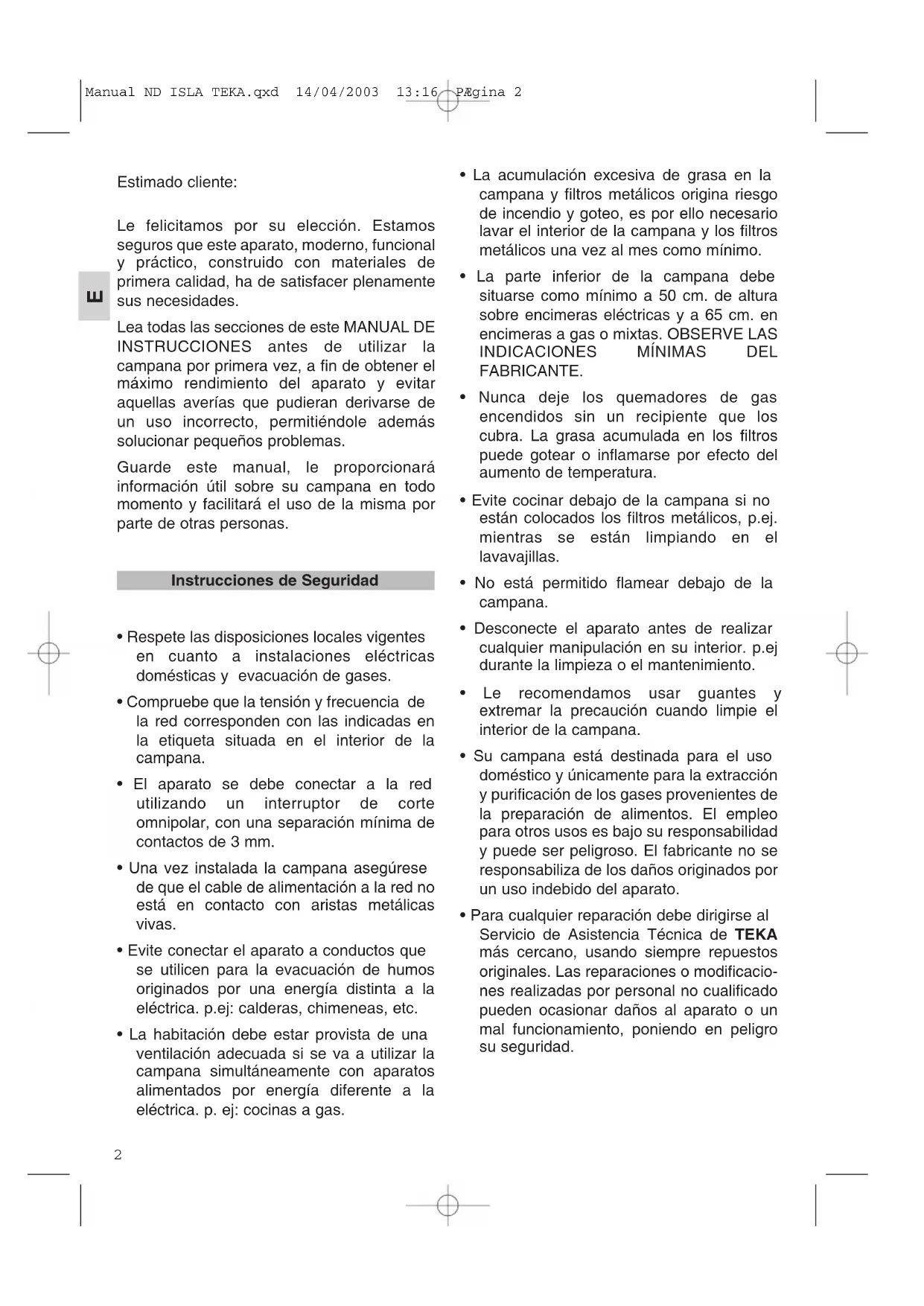

Le felicitamos por su elección. Estamos

seguros que este aparato, moderno, funcional

y práctico, construido con materiales de

primera calidad, ha de satisfacer plenamente

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la

campana por primera vez, a fin de obtener el

máximo rendimiento del aparato y evitar

aquellas averías que pudieran derivarse de

un uso incorrecto, permitiéndole además

solucionar pequeños problemas.

Guarde este manual, le proporcionará

información útil sobre su campana en todo

momento y facilitará el uso de la misma por

parte de otras personas.

• Respete las disposiciones locales vigentes

en cuanto a instalaciones eléctricas

domésticas y evacuación de gases.

• Compruebe que la tensión y frecuencia de

la red corresponden con las indicadas en

la etiqueta situada en el interior de la

• El aparato se debe conectar a la red

utilizando un interruptor de corte

omnipolar, con una separación mínima de

• Una vez instalada la campana asegúrese

de que el cable de alimentación a la red no

está en contacto con aristas metálicas

• Evite conectar el aparato a conductos que

se utilicen para la evacuación de humos

originados por una energía distinta a la

eléctrica. p.ej: calderas, chimeneas, etc.

• La habitación debe estar provista de una

ventilación adecuada si se va a utilizar la

campana simultáneamente con aparatos

alimentados por energía diferente a la

eléctrica. p. ej: cocinas a gas.

• La acumulación excesiva de grasa en la

campana y filtros metálicos origina riesgo

de incendio y goteo, es por ello necesario

lavar el interior de la campana y los filtros

metálicos una vez al mes como mínimo.

• La parte inferior de la campana debe

situarse como mínimo a 50 cm. de altura

sobre encimeras eléctricas y a 65 cm. en

encimeras a gas o mixtas. OBSERVE LAS INDICACIONES MÍNIMAS DEL FABRICANTE.

• Nunca deje los quemadores de gas

encendidos sin un recipiente que los

cubra. La grasa acumulada en los filtros

puede gotear o inflamarse por efecto del

aumento de temperatura.

• Evite cocinar debajo de la campana si no

están colocados los filtros metálicos, p.ej.

mientras se están limpiando en el

• No está permitido flamear debajo de la

• Desconecte el aparato antes de realizar

cualquier manipulación en su interior. p.ej

durante la limpieza o el mantenimiento.

• Le recomendamos usar guantes y

extremar la precaución cuando limpie el

interior de la campana.

• Su campana está destinada para el uso

doméstico y únicamente para la extracción

y purificación de los gases provenientes de

la preparación de alimentos. El empleo

para otros usos es bajo su responsabilidad

y puede ser peligroso. El fabricante no se

responsabiliza de los daños originados por

un uso indebido del aparato.

• Para cualquier reparación debe dirigirse al

Servicio de Asistencia Técnica de TEKA

más cercano, usando siempre repuestos

originales. Las reparaciones o modificacio-

nes realizadas por personal no cualificado

pueden ocasionar daños al aparato o un

mal funcionamiento, poniendo en peligro

Instrucciones de Seguridad

E Manual ND ISLA TEKA.qxd 14/04/2003 13:16 PÆgina 2Indice

Descripción del aparato 3

Instrucciones de uso 3

Programación tiempo de aspiración 3

Limpieza y mantenimiento 4

Si algo no funciona 4

Dimensiones y Características 5

Accesorios suministrados 6

Filtros de carbón activo 7

A Mando electrónico programador con

botones para luz y velocidades con

pilotos indicativos de funcionamiento.

B Filtros metálicos.

C Lámparas con dos luces - 20 W (G-4).

D, E Cubretubos, regulables en altura.

F Elemento decorativo, (no incluido).

Para conseguir una mejor aspiración le

recomendamos poner en funcionamiento la

campana unos minutos antes de cocinar para

que el flujo de aire sea contínuo y estable al

momento de aspirar los humos.

De igual modo, mantenga la campana

funcionando unos minutos después de

cocinar para el total arrastre de humos y

1.- Pulsando durante más de 2 segundos en

cualquier velocidad la campana permanecerá

encendida 10 minutos en el nivel elegido.

Para programar un tiempo diferente al prees-

tablecido (10 minutos):

a).- Con la campana apagada, pulse el botón

b).- Seleccione el tiempo de aspiración

pulsando el botón correspondiente. (Ver

c).- Vuelva a pulsar el botón “Temporizador”.

d).- Pulse velocidad deseada durante más de

2 segundos, la luz comenzará a parpadear.

Instrucciones de uso

Descripción del aparato

Aspiración intensiva

Programación tiempo de aspiración

Manual ND ISLA TEKA.qxd 14/04/2003 13:16 PÆgina 34

E Al realizar labores de limpieza y

mantenimiento asegúrese de cumplir las

Instrucciones de Seguridad indicadas en

• Si su campana es de acero inoxidable,

utilice limpiadores especializados para

este material siguiendo las instrucciones

del proveedor del producto.

• En ningún caso use estropajos metálicos

ni productos abrasivos o corrosivos.

• Seque la campana utilizando un paño que

no desprenda pilosidades.

Extraiga los filtros de sus alojamientos

utlizando los tiradores específicos para ello.

Los filtros metálicos se pueden limpiar

dejándolos en agua caliente y detergente

neutro hasta que se disuelva la grasa y

después aclarando bajo el grifo o utilizando

productos específicos para grasa. También

se pueden limpiar en lavavajillas. En este

caso, es aconsejable colocarlos en posición

vertical para evitar que se depositen restos de

comida sobre los mismos.

La limpieza en lavavajillas con detergentes

agresivos o abrillantadores, puede deteriorar

la superficie metálica (ennegreciéndola) sin

que esto afecte a su capacidad de retención

Una vez limpios déjelos secar libremente y

posteriormente colóquelos en la campana.

Proceda del modo siguiente:

• Desenrosque el embellecedor del

• Cambie la lámpara averiada/fundida. La

potencia máxima de las lámparas es de 20

• Enrosque el embellecedor del

Limpieza y Mantenimiento

_________________________________________________________

Antes de llamar al Servicio Técnico haga las siguientes comprobaciones:

El cable de alimentación de la

campana no está conectado

No hay corriente en la red.

Conecte el cable de alimentación

Asegúrese de que la red tenga

Filtros saturados de grasa.

Obstrucción en el conducto de salida de

Sustituya o limpie los filtros de

carbón activo y/o metálicos según

Elimine la obstrucción.

Las lámparas están fundidas.

Las lámparas están flojas.

Sustituya las lámparas.

Apriete las lámparas.

La campana no funciona.

La campana no aspira lo

Las lámparas no iluminan.

Limpieza del cuerpo de la campana

Limpieza de Filtros Metálicos

Manual ND ISLA TEKA.qxd 14/04/2003 13:16 PÆgina 45

E Dimensiones y Características

TEKA INDUSTRIAL S.A., se reserva el derecho de introducir en sus aparatos las

correcciones que considere necesarias sin perjudicar sus características esenciales.

Lamps rate:Puissance lampes.:Poténcia nom. lámpada:Potencia nom. lámpara:Código Técnico * Campana decorativa Serial n°: A-00000SANTANDER (E)

CódigoTécnicoTensión (V)de redFrecuencia (Hz)de redPotencia (W) deluces / motorCaudal deaspiración 214321IS 220-240 50 2x20 / 250 800 m

6 Tornillo anclaje (M8 x 45).

Al instalar la campana asegúrese de

cumplir las Instrucciones de Seguridad

indicadas en la página 2.

Para obtener un rendimiento óptimo el

conducto al exterior no deberá ser superior a

CUATRO METROS, tener más de dos

ángulos de 90°, y su diámetro debe ser al

1) Utilizando el soporte (O) trace y taladre en

el techo la situación de los tirafondos-anclaje

2) Atornille el soporte (O) al techo con los

tirafondos-anclaje (S) (Ø8 x 45).

3) Monte el chasis superior (A6) en el soporte

(O) mediante los tornillos (Q) (M6 x 16).

4) Conecte la parte superior del tubo interior

(no suministrado) a la salida.

5) Monte el cubretubo superior (A8) y fíjelo al

chasis superior (A6) con los tornillos (G) (M4

apretando los tornillos (V) (M4)

(suministrados con el complemento

decorativo) suavemente.

8) Monte el conjunto inferior al conjunto

superior fijado al techo mediante los tornillos

(A10) (M4 x 12) a la altura deseada.

9) Fije el tubo interior con una abrazadera (no

suministrada) a (A) o (B) según sea el caso.

10) Monte la parte (A9a) del cubretubo

inferior al chasis inferior (A7) con los tornillos

11) Ajuste la parte (A9b) del cubretubo

inferior a la (A9a) como indican los detalles.

12) Fije definitivamente el complemento

decorativo (U) apretando los tornillos (V) (M4)

(suministrados con el complemento

E Accesorios suministrados

Manual ND ISLA TEKA.qxd 14/04/2003 13:17 PÆgina 6Cuando no sea posible la evacuación de gases al

exterior, la campana puede configurarse para

purificar el aire recirculándolo a través de filtros de

La duración de los filtros de carbón activo es de tres

a seis meses, dependiendo de las condiciones

particulares de uso. Estos filtros no son lavables ni

regenerables. Una vez agotada su vida útil deberán

1) Monte el soporte del difusor (A13) en el

chasis superior (A6) con los tornillos (A4) (M4

2) Ajuste el difusor (A5) sobre el soporte

3) Conecte la parte superior del tubo interior

(no suministrado) a la salida circular del

4) Utilizando el soporte (O) trace y taladre en

el techo la situación de los tirafondos-anclaje

5) Atornille el soporte (O) al techo con los

tirafondos-anclaje (S) (Ø8 x 45).

6) Monte el chasis superior (A6) en el soporte

(O) mediante los tornillos (Q) (M6 x 16).

7) Monte el cubretubo superior (A8) y fijarlo al

chasis superior (A6) con los tornillos (G) (M4

apretando los tornillos (V) (M4)

(suministrados con el complemento

decorativo) suavemente.

10) Monte el conjunto inferior al conjunto

superior fijado al techo mediante los tornillos

(A10) (M4 x 12) a la altura deseada.

11) Fije el tubo interior con una abrazadera

(no suministrada) a (A) o (B) según sea el

12) Monte la parte (A9a) del cubretubo

inferior al chasis inferior (A7) con los tornillos

13) Ajuste la parte (A9b) del cubretubo

inferior a la (A9a) como indican los detalles.

14) Fije definitivamente el complemento

decorativo (U) apretando los tornillos (V) (M4)

(suministrados con el complemento

15) Sitúe los filtros en la sección lateral del

motor haciendo coincidir los orificios de los

filtros (A11) con los pivotes (A12) de la

Filtros de Carbón Activo (Opcional)
