MANUAL DE USUARIO SOAVO-2 YAMAHA

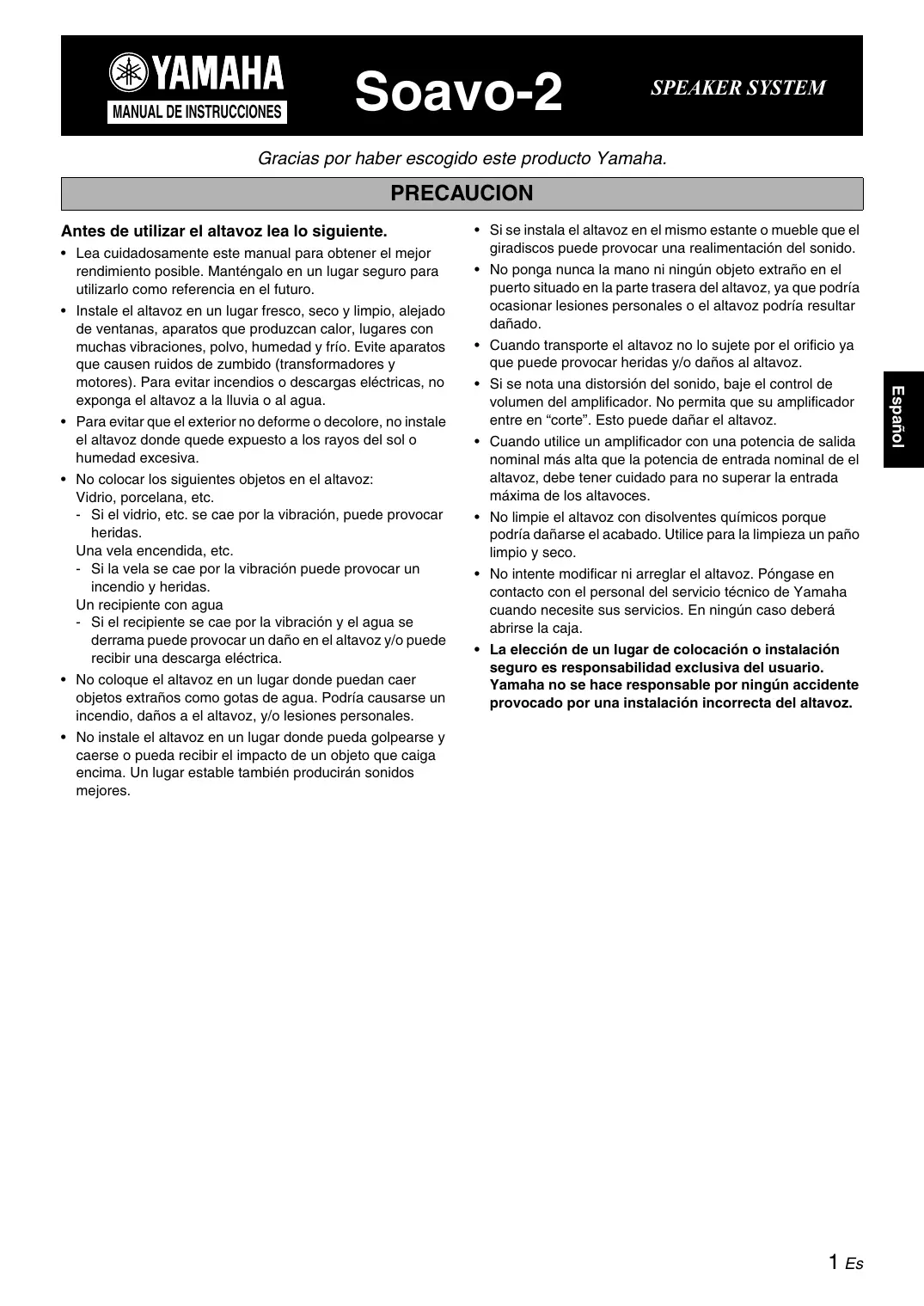

MANUAL DE INSTRUCCIONES SPEAKER SYSTEM PRECAUCION Antes de utilizar el altavoz lea lo siguiente.

• Para evitar que el exterior no deforme o decolore, no instale el altavoz donde quede expuesto a los rayos del sol o humedad excesiva.

• No colocar los siguientes objetos en el altavoz: Vidrio, porcelana, etc. - Si el vidrio, etc. se cae por la vibración, puede provocar heridas. Una vela encendida, etc. - Si la vela se cae por la vibración puede provocar un incendio y heridas. Un recipiente con agua - Si el recipiente se cae por la vibración y el agua se derrama puede provocar un daño en el altavoz y/o puede recibir una descarga eléctrica. • No coloque el altavoz en un lugar donde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio, daños a el altavoz, y/o lesiones personales.

• Cuando transporte el altavoz no lo sujete por el orificio ya que puede provocar heridas y/o daños al altavoz.

• Si se nota una distorsión del sonido, baje el control de volumen del amplificador. No permita que su amplificador entre en “corte”. Esto puede dañar el altavoz. • Cuando utilice un amplificador con una potencia de salida nominal más alta que la potencia de entrada nominal de el altavoz, debe tener cuidado para no superar la entrada máxima de los altavoces. • No limpie el altavoz con disolventes químicos porque podría dañarse el acabado. Utilice para la limpieza un paño limpio y seco. • No intente modificar ni arreglar el altavoz. Póngase en contacto con el personal del servicio técnico de Yamaha cuando necesite sus servicios. En ningún caso deberá abrirse la caja. • La elección de un lugar de colocación o instalación seguro es responsabilidad exclusiva del usuario. Yamaha no se hace responsable por ningún accidente provocado por una instalación incorrecta del altavoz.

• No instale el altavoz en un lugar donde pueda golpearse y caerse o pueda recibir el impacto de un objeto que caiga encima. Un lugar estable también producirán sonidos mejores.

• Instale el altavoz en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad y frío. Evite aparatos que causen ruidos de zumbido (transformadores y motores). Para evitar incendios o descargas eléctricas, no exponga el altavoz a la lluvia o al agua.

• No ponga nunca la mano ni ningún objeto extraño en el puerto situado en la parte trasera del altavoz, ya que podría ocasionar lesiones personales o el altavoz podría resultar dañado.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.

• Si se instala el altavoz en el mismo estante o mueble que el giradiscos puede provocar una realimentación del sonido.

Gracias por haber escogido este producto Yamaha.

SITUACIÓN DE LOS ALTAVOCES Coloque los altavoces sobre una superficie resistente y libre de vibraciones, o sobre una base bien construida.

■ Empleo como altavoces estéreo de 2 canales

Se obtendrán mejores imágenes estéreo cuando se ponen los altavoces un poco girados hacia los oyentes.

Base de altavoz Yamaha SPS-900 (opción)

Puede utilizar esta unidad como altavoz con base en el suelo cuando la instala en una SPS-900. En este caso, use agujeros roscados de la parte inferior de esta unidad. • Para conocer detalles de la instalación, consulte las instrucciones de ensamblaje de la SPS-900. Vista de la parte inferior (Lado delantero)

Agujeros para tornillos

Diámetro: 4 mm Profundidad del agujero: 13 mm

■ Utilización como altavoces

delanteros en un sistema multicanal

Sitúe los altavoces a ambos lados del televisor. La situación de los altavoces es importante, porque controla toda la calidad del sonido en un sistema de canales múltiples. Sitúe los altavoces basándose en su posición de audición siguiendo los procedimientos del manual de instrucciones suministrado con su amplificador.

Imagen de disposición de los altavoces

Yamaha base de altavoz SPS-900 Soavo-2

Altavoz de subgraves

Colocar esta unidad demasiado cerca de un TV puede ser la causa de que se altere el color de la imagen o se produzca un ruido de zumbido. Si ocurriese esto, separe el altavoz (más de 20 cm) del televisor.

• Para evitar accidentes debidos a enredos en los cables sueltos, fíjelos al suelo. • No fije el altavoz a la base con clavos, adhesivos, etc. El uso prolongado y las vibraciones pueden causar la caída de esta unidad. • No pellizque los cables entre el altavoz y la base.

Este sistema de altavoces es apto para las conexiones estándar y de doble cable. Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.

<Conexiones estándar>

Necesita un cable de altavoz de venta en el comercio.

Cuando conecte el cable del altavoz, deje los cables de puente en su lugar.

El tamaño y/o el material del cable del altavoz afecta a la calidad del sonido. Por lo tanto, le recomendamos adquirir uno de alta calidad para sacar el máximo provecho de esta unidad.

Terminales de altavoces del amplificador

• Conecte las terminales tipo tornillo en la parte trasera de los altavoces a las terminales de altavoces del amplificador con un cable de altavoz (vendido separadamente).

• Conecte los terminales + en el amplificador y los altavoces utilizando un lado del cable. Conecte los terminales – en ambos componentes utilizando el otro lado del cable. • Conecte un altavoz a las terminales izquierdas (L) de su amplificador, y otro altavoz a las terminales derechas (R), asegúrese de no invertir las polaridades (+, –). Si un altavoz se conecta con la polaridad invertida, el sonido no será natura y habrá ausencia de bajos.

2 Retuerza juntos los hilos expuestos del cable.

Conecte el cable de altavoz + al terminal rojo superior y luego el cable de altavoz – al terminal negro inferior.

3 Introduzca el cable pelado en el agujero.

4 Apriete el nudo y fije los cables.

Tire ligeramente del cable en el terminal para verificar que está firmemente conectado.

Notas • No deje que los cables pelados se toquen pues el altavoz y/o el amplificador se pueden dañar. • No introduzca el recubrimiento aislante en el agujero. Puede que no salga el sonido.

CONEXIONES CON EL AMPLIFICADOR Cable pelado

Recubrimiento aislante

Agujero de terminal*

* El agujero de terminal tiene 5 mm de diámetro.

<Conexiones de doble cable>

Cuando conecte el cable del altavoz deberá quitar el cable de puente. Para conectar el altavoz a las Cuando su amplificador sólo tenga un terminales de salida del juego de terminales de salida de altavoces. amplificador, en vez de conexiones estándar se utilizan dos pares de cables para cada altavoz de graves y agudos. Este tipo de conexión disminuye la distorsión de Amplificador modulación causada por la resistencia eléctrica de los cables y la corriente circulante de los altavoces. Por lo tanto, se puede SPEAKERS esperar una calidad de sonido pura.

R Cuando su amplificador tenga dos juegos de terminales de salida de altavoces.

Deberán conectarse ambos, SPEAKERS A y B.

Terminales del altavoz de agudos

Terminales del altavoz de graves

Cuando se utilice una clavija banana

1 Desatornille el nudo del terminal.

2 Quite la tapa tirando de ella hacia usted.

3 Apriete el nudo del terminal.

4 Inserte la clavija banana en el terminal.

El altavoz y la tapa frontal están embalados separadamente.

Para colocar la tapa frontal, alinee los cuatro salientes (imanes) del lateral trasero de la tapa frontal con las cuatro pinzas correspondientes.

ESPECIFICACIONES Tipo Sistema de altavoz reflejo de grave de 2 vías

Tipo con protección no magnética

FIJACIÓN DE LA CUBIERTA FRONTAL Controlador Woofer de cono de 16 cm

Bafle de agudos con bóveda de aluminio de 3 cm Impedancia nominal 6 Ω Respuesta de frecuencias45 Hz a 50 kHz (– 10 dB) a 100 kHz (– 30 dB) Potencia de entrada nominal 30 W Potencia de entrada máxima 120 W Sensibilidad 88 dB/2,83 V/m Frecuencia de cruce 3 kHz Dimensiones (An x Al x Prf) Incluyendo terminales220 x 380 x 353 mm Caja de altavoz 220 x 380 x 329 mm Peso 9,7 kg

Cuidados del altavoz

Cuando limpie esta unidad, no emplee disolventes químicos (por ejemplo, alcohol, diluyentes, etc.); estos podrían dañar el acabado. Utilice para la limpieza un paño limpio y seco. Para eliminar la suciedad difícil de quitar, humedezca un paño blando en detergente diluido en agua, escúrralo bien y luego páselo por esta unidad.

ACERCA DEL TAPÓN DE LA ABERTURA La abertura del panel posterior de esta unidad tiene un tapón de abertura que sirve ajustar el nivel de los graves. Cuando usted quiera aumentar el nivel de los graves, retire el tapón de abertura.

Lado posterior Tapón de abertura

Características de la gama de graves:

sin tapón de abertura

con tapón de abertura

• Cuando se extraiga la cubierta, tenga cuidado de no tocar la parte vibrante de los altavoces con las manos ni de ejercer fuerza excesiva con herramientas. • En el lateral trasero de la tapa frontal hay unos imanes. Cuando no coloque la tapa frontal, no la ponga cerca de objetos que puedan resultar afectados por los imanes, como por ejemplo, televisores, relojes, tarjetas magnéticas, disquetes, etc.

• Especificaciones sujetas a cambios sin previo aviso debido a mejoras del producto.

• Deberá tenerse cuidado en no exceder los valores de potencia de entrada arriba indicados. • Con este modelo no se incluye un cable de altavoz.
