MANUAL DE USUARIO NXi4002 Hifonics

Si Tiene problemas afterwards de la instalacion, siga los procedimientos de solucn de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que este encendida la luz de ALIMENTACION (POWER).

Si la luz de ALIMENTACION (POWER) está encendida vaya al Paso 3, de另一边 manera,continue.

1. Compruebe el fusible en linea en el cable positivo de la bateria.Cambie si es necessario.
2. Compruebe los fusibles en el amplificador.Cambie si es necessario.
3. Compruebe que la conexion a tierra este conectada a metal limpio en el chasis del vehiculo.Repare o cambie si es necessario.
4. Compruebe que haya 9 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota.

Comprue la calid de las conexiones de ambos cables en el amplificador, estreo y bateria / porta-fusibles. Repare o cambie si es necessario.

Procedimiento 2:

La luz de proteccion (PROTECT) está encendida.

1. Si la luz de proteccion (PROTECT) está encendida,es una indication de que posiblemente haya un corte en las conexiones del altovoz.

Comprue si las conexiones del altavoz estan bien hechas y use un ohmetro para comprar si hay un corto en el cableado de los altavoces.

Un impedancia de altavoz demasiado bajo también possible causar que se illumine la luz de proteccion (PROTECT).

Esto pae ser also n aen de qu se ha uado el amplificador a un potencia muy elevada sin la ventilacion adeuada. Aque g el sema y deje que el amplificador de enrfe. Compruebe que el systeme de carga del vehiculo(bateria, alternador) mantiene un voltaje adecuado. Si las cciones anteriores no solucionan el problema, el fallo peut estar en el amplificador.

Procedimiento 3:

Compruebe la calidad de sonido del amplificador.

1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruea lo largo del cable para ver si esta retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA teniendo el estereo encendido. Repare o cambie si es necessario.
2. Desconnecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estereo de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si Tiene chasquidos al encender.

1. Desconnecte la SERIAL de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor REMOTO del amplificador a la unidad fuente con un modulo de encendido de retardo.

0

1. Use una fuente de 12 volteos distinta para el conductor REMOTO del amplificador (ejemplo, directo a la bateria).
2. Si el ruido se elimina,use un relé para aislar el amplificador del la calidad de encendido ruidosa.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que llevan señas (RCA, cables de altavoces) lejos de los cables de alimentacion y de tierra.
2. Desvie qualquiera y todos los componentes electricos entre el estereo y los amplificadores. Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está sido desviado es la causa del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugares

diferentes. Verifique que el situ de connexion a tierra este limpio,que sea metal brilloso sin pintura,oxido,etc.

0

1. Añada un cable a tierra secundario desde el terminal negativo de la baterla al chasis de metal o al bloque del motor del vehiculo.

0

1. Haga que su mecánico pruebe la carga del alternador y la batería. Verifique que el sistemas electrico del vehiculo este enorden,

incluyendo el distribuidor, las bujias, los cables de las bujias, el regulador de voltaje, etc.

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TÉCNICOS	NXi4002
Potencia de salute RMS	2 x 100 W @ 4 Ohmios 2 x 180 W @ 2 Ohmios
Potencia de salute Max.	2 x 200 W @ 4 Ohmios 2 x 360 W @ 2 Ohmios
Impedancia de altavoces	2 - 8 Ohmios
Respuesta de Frequencia	5 - 40 000 Hz (-3 dB)
Coeficiente total de distorsión	< 0,05 % (1 kHz)
Relaciónignal/ruido	> 90 dB
Sensibilitad de entrada	4 - 0,2 V
Impedancia de entrada	47 kOhmios
Filtro de paso bajo	30 - 150 Hz @ 12 dB/octava
Filtro de paso alto	10 - 1200 Hz @ 12 dB/octava
Bass Boost	0 - 12 dB
Suministro electrico	+12 V (12 - 16 V), negativo a tierra
Fusible	2 x 20 A
Dimensiones (A x A x P)	250 x 52 x 250/280 mm

Reservados los derechos de realizar Cambios技术和

GARANTÍA

Este producto cumple los estandares de prestacion de garantia minimos actuales de la Union Europea en caso de que se haya adquirido en paises de la Union Europea. Para conservar su proteccion de garantia guarde su comprobante de compra original para tener una comprobacion de la fecha de compra. Se excluye de la garantiaequalier daño en el producto que se deba a un uso erroneo o inadequado, accidente, conexion erronea, instalacion inadequada, modificacion del codigo de fecha y de la caracterizacion del codigo de barras, volqueo, catastrofes naturales oequalier intervencn, reparacion or modificacion extraña fuera de notre fabrica o centros de service autorizados asl como qualier otra accion que se realice sin autorizacion y sin la competencia necessaria. esta garantia se limita a las piezas defectuosas y excluye especialmente todos los daños indirectos casuales o eventuales.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este aparato solamente es apto para su funciona en un vehiculo.
• Este equipo esADEUADO solo para la conexion a un systema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficientecirculacion de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeracion noesten situadas al bajo de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugares微量元素 o sin ventilacion (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehiculo). Recomendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la suciedad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podriani producirse irradiaciones de ruido.
• El fusible y los elementos de mandodeferán ser accesiblestrashaberrealizadoel montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalacion con diversos altavoces o con un completeo sistemas multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA

ATENCION: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evaporar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegürese de que los cables electricos que van al GND y al borne de +12V sean de la dimensa suficiente. Para la connexion entre la bateria y los terminales electricos del amplificador deben utilizesse un cable con una seccion transversal de al menos 16mm^2

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante estarleer una buena connexion, por lo que deben retiring los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelto peut provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V se unirá mediante un cable electrico conFuseble integrado al polo positivo de la bateria. Elfusebledeferé estar situado cerca de la bateria, y la longitud del cable del polo positivo que va desde la bateria al fusebledebera ser inferior a 30~cm por motivos de seguridad. Inserte el fuseble una vez que haya finalizo con la totalidad de los travaos de instalacion incluyendo la connexion de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal REM del amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, sera suficiente un cable de sección transversal de 0.5mm^2

CABLE AUDIO

En la instalación del audiocable entre la受害者 RCA de la radio del coche y la entrada RCA del amplíficator en el coche deestábre prestarse atencion a que el audiocable y el cable de alimentacion electrica no sean tendidos en el本身就是lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conductor izquierdo del cable y del audiocable en el conductor Derecho o bien vice versa.Elro reduce la diafonia de interferencias frete a la audio-señal.

CONEXION DE ALTAVOCES

• Operando en 2 canales (p.e. un altovoz para cada canal) la impedancia nunca debe ser inferior a 2 ohmios por cada altovoz
• En modo puenteado (dos salidas combinadas por altovoz) la impedancia no debe ser inferior a 4 ohmios.
• Nunca connecte los cables del atavoz a la masa del chasis o la fuente de alimentacion de bateria

Si el amplificador funciona con bajos values terminales o de forma incorrecta, tal y como hemos descririto anteriormente, pueda occurrir que resulten dañados tanto el propio amplificador como el altovoz. En este caso, la garantía ya no sera valida.

CONECTAR AMPLIFICADOR ADICIONAL

La postal de entrada de los LINE INPUT jacks (Fig. 1,8) sera enrutada en stereo para los jacks de calidad LINE OUT (Fig. 1, 9). De esta forma, el jack de calidad permite la connexion de un amplificador adicional.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

Ajuste el regulator de niven de entrada (LINE INPUT, Fig. 1, 4) del amplificador al minimo. Ajuste el volumen de la fuente de sonido al 80% -90% del volumen maximo. Ahora mediate el regulator de niven de entrada (LINE INPUT, Fig. 1, 4), aume despacio el niven hasta oir algo tipo de distorsion. En este momento reduzca el niven hasta que la distorsion desaparezca completeness.

FILTRO DE PASO ALTO REGULABLE

Si el amplificador se usa para altavoces colocar el selector en posicion "HP" (X-OVER, Fig.1, 3). SeLECTIONAR el corte de fecuencia deseado en el regulator (HIGH PASS, Fig.1, 7). De esta forma, solo las fecuencias seleccionadas seran amplificadas. Esto minimiza la distorsion y sobre alimenta la senal en fecuencias bajas. Un buena punto de inicio es a 125Hz Para altavoces mas grandes, (>20cm) colocar el selector (X-OVER, Fig. 1, 3) en "FULL". En esta configuracion el regulator (HIGH PASS, Fig. 1, 7) queda deshabilitado.

FILTRO DE PASO BAJO REGULABLE

Si el amplificador se usa para un subwoofer colocar el selector en posicion "LP/BP" (X-OVER Fig. 1, 3). SeLECTIONAR el corte de fecuencia deseado en el regulator (LOW PASS, Fig. 1, 6). De esta forma, solo las fecuencias por debajo del corte seran amplificadas y el subwoofer funciona más preciso y efectivement.

En el modo "LP/BP" el regulator (HIGH PASS, Fig. 1, 7) trabaja como un filtro de paso banda, que filtra las Frequencias bajas provenrientes de la seals de audio, para evaporar ruidos indeseados en el subwoofer. Ajuste el corte de fecuencia deseado mediante el regulator (HIGH PASS, Fig. 1, 7). De este modo, solamente las Frequencias por encima del corte selectionado seran amplificadas y el subwoofer trabajo a mode más preciso y eficiente.

BASS-BOOST REGULABLE (Sólo en el modo LP)

Usando el regulator (BASS BOOST, Fig. 1, 5) puedaacular el nivel de refuerzo de graves de 0 a 12 dB.

Atencion: Por favor, use el refuerzo de graves con cuidado. Un refuerzo de bajos demasiado alto suece caasar daños graves en el subwoofer.

CIRCUito DE PROTECTION

Este LED (POWER, Fig. 1, 1) se enciende, si el amplificador está en funciona.

Si este LED (PROTECT, Fig. 1, 1) se encendiese, significa que el amplificador se ha sobrecalentado, existe un cortocircuito o peut ser que estemoseworkando con una impedancia demasiado bajo. Enequalquier de los caseos, los circuitos internos de proteccion incorporados apagarian el amplificador automatically. El amplificador deben functionar de nuevo correctamente afterwards de haber resuelto los problemas.

FIGURES (P. 28-30)

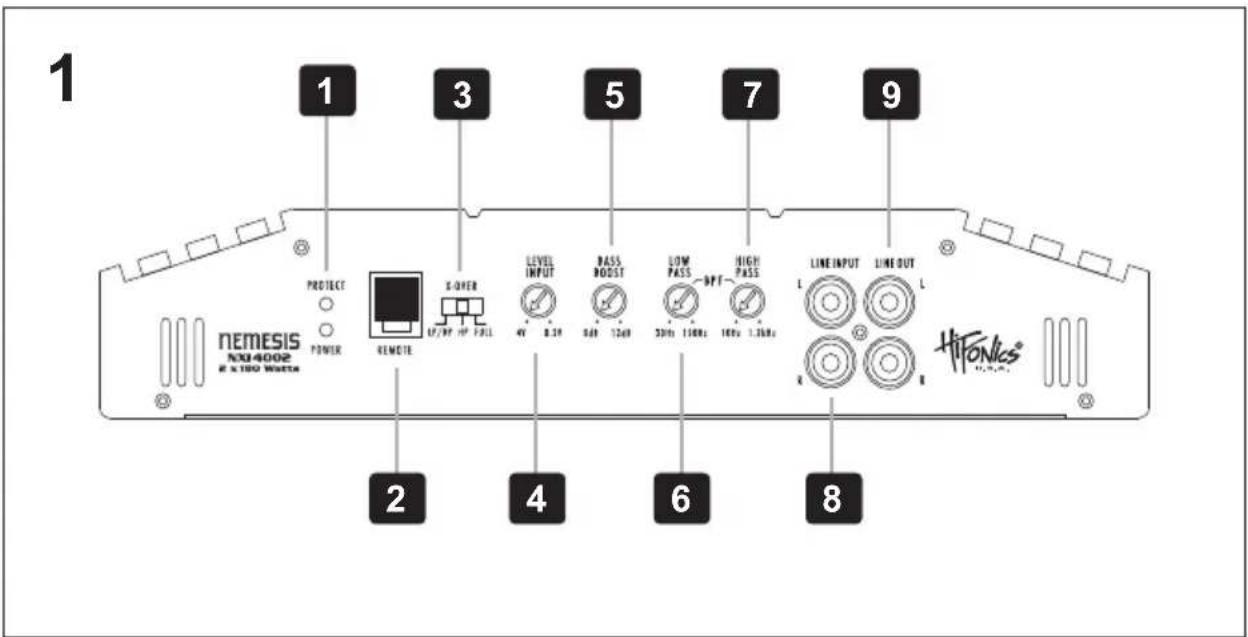

CONEXIONES Y ELEMETOS DE MANDO (FIG. 1)

(1) LED de funciona / protección
(2) Conector para bass remote (incluido)
(3) Selector para LP/BP (filtro bajo/paso banda) - HP (filtro paso alto) - FULL
(4) Regulador de nivel de entrada
(5) Regulador de nivel de bajos
(6) Regulador de fecuencia de pasobajo
(7) Regulador de fecuencia de paso alto (paso banda en modo "LP/BP")
(8) Entrada audio stereo, proveniente de la fuente de sonido.
(9) Senal de audio para amplificadores adiconiales

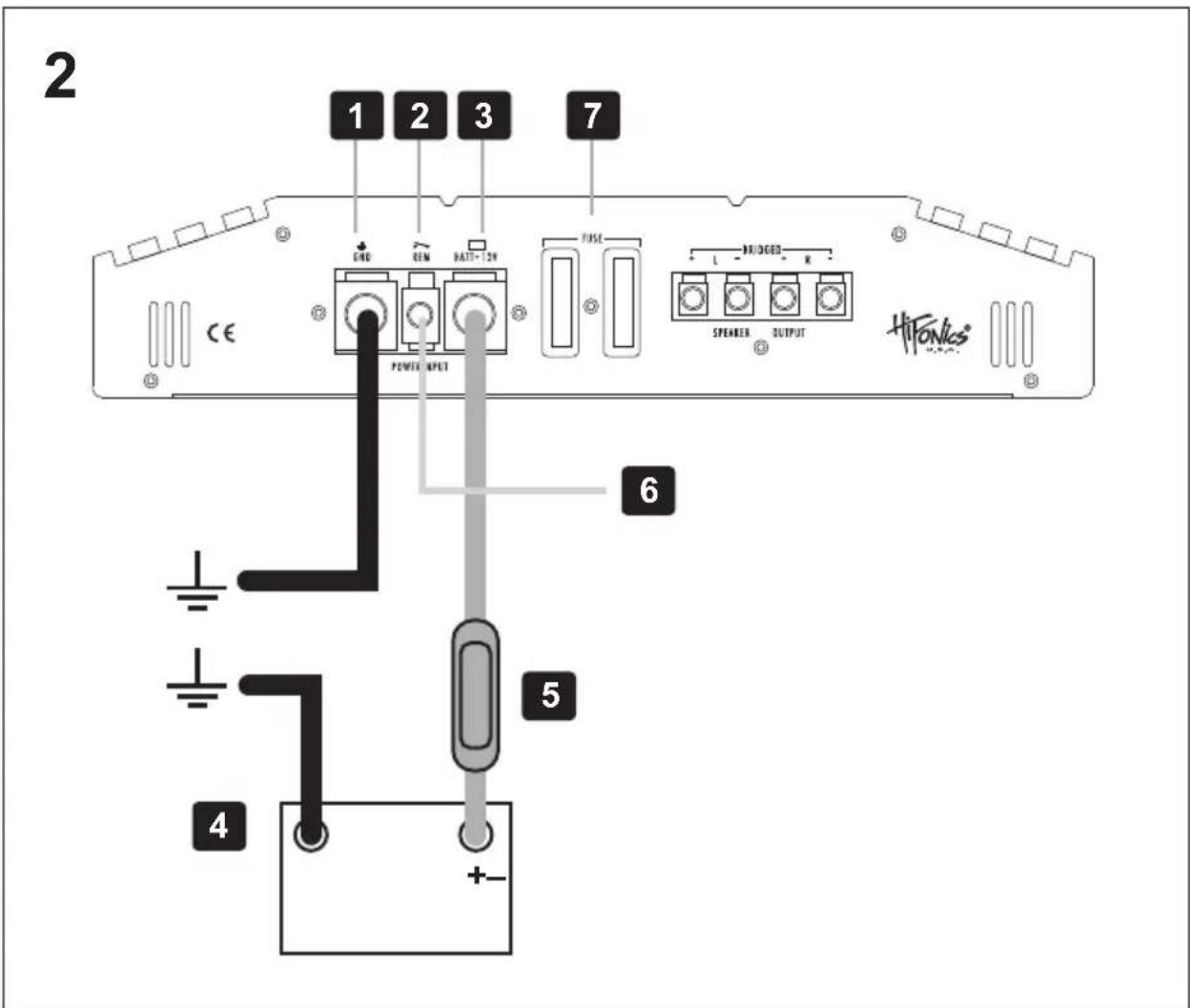

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión GND para la masa, al polo negativo de la batería
(2) Terminal de connexion REM para el encendido a distancia
(3) Terminal de connexion para un voltaje de bateria de +12V
(4) Bateria
(5) Fusible (non incluido en el pack)
(6) Conexión del cable de launidad o de la antenna electrica
(7) Fusions amplificador

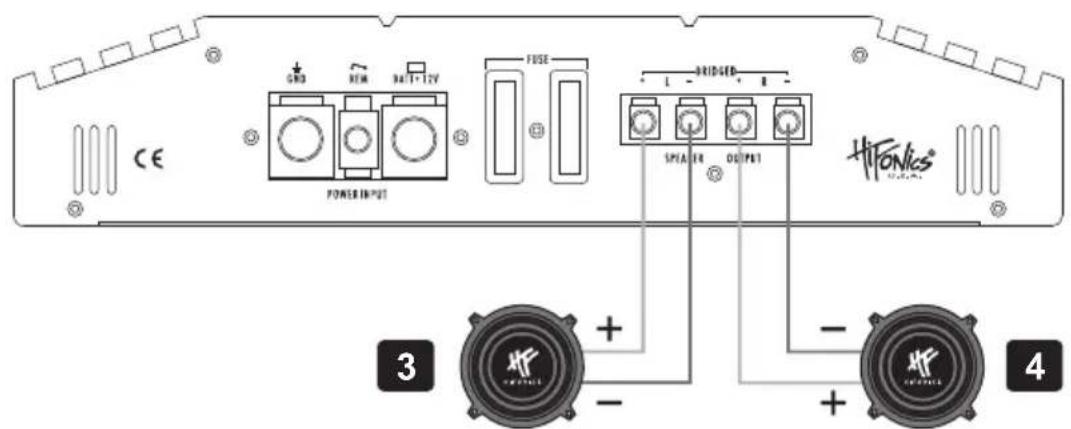

Si el amplificador de la radio del coche funciona con 2 canales y está connectado a 2 altavoces, deben realizar las connexiones y los ajustes como se indica en la figura 3:

(1) A la radio del coche, salute izquierda
(2) A la radio del coche, salute derecha
(3) Altavoz izquierdo (2 - 8 ohmios)
(4) Altavoz derecho (2 - 8 ohmios)

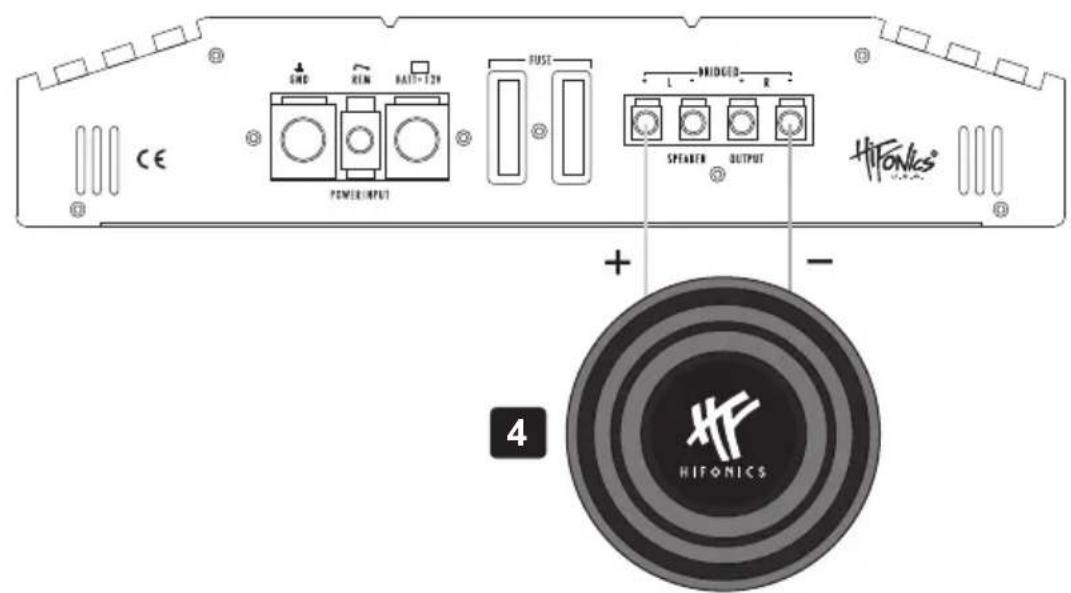

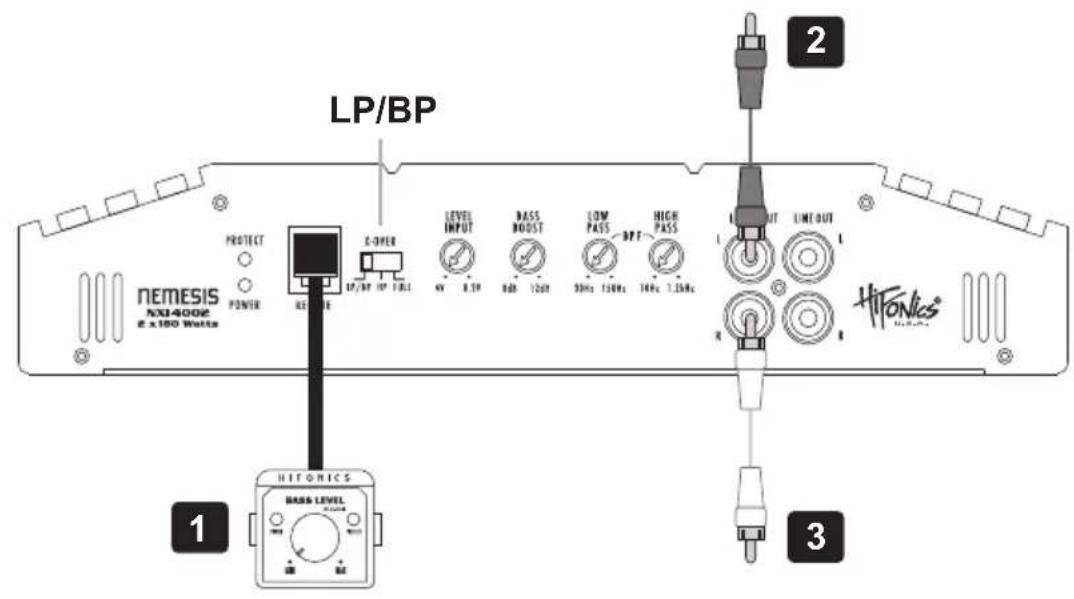

Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 1 subwoofer, deben realizar las conexiones y los ajustes como se indica en la figura 4:

(1) Bass remote control para ajuste del nivel de graves desde el asiento del conductor
(2) A la radio del coche, salute de subwoofer
(3) A la radio del coche, calidad de subwoofer
(4) Subwoofer (4 - 8 ohmios)

SOLUTION DE PROBLEMAS

Si tiene problemas afterwards de la instalacion, siga los procedimientos de soluccion de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que este encendida la luz de ALIMENTACION (POWER).

Si la luz de ALIMENTACION (POWER) está encendida vaya al Paso 3, de另一边 manera,continue.

1. Compruebe el fusible en linea en el cable positivo de la baterfa.Cambie si es necessario.
2. Compruebe los fusibles en el amplificador.Cambie si es necessario.
3. Compruebe que la conexion a tierra este conectada a metal limpio en el chasis del vehiculo.Repare o cambie si es necesario.
4. Compruebe que haya 12 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota.

Comprue la calid de las conexiones de ambos cables en el amplificador, estreo y bateria / porta-fusibles. Repare o cambie si es necesario.

Procedimiento 2:

La luz de proteccion (Protection) está encendida.

1. Si la luz de proteccion está encendida,es una indicacion de que posiblemente haya un corto en las conexiones del altovoz.

Compruee si las conexiones del altavoz estan bien hechas y use un ohmetro para comprar si hay un corto en el cableado de los altavoces.

Un impedancia de altavoz demasiado bajo también possible causar que se ilumine la luz de proteccion.

Esto puee ser also n a sial de que se ha uado el amplificador a un potencia muy elevada sin la ventilacion adeuada. Aque el sema y deje que el amplificador de enrfe. Compruebe que el systema de carga del vehiculo(bateria, alternador) mantiene un voltaje adequado. Si las actiones anteriores no solucionan el problema, el fallo peut estar en el amplificador.

Procedimiento 3:

Compruebe la salute de sonido del amplificador.

1. Verifique la entrada RCA de launidad de Radio-CD al amplificador. Compruebe los cables en toda su extension para detectar posibles dobleces o empalmes necessarios etc...

Verifique la senal de audio en la entrada (INPUT). Para elo puee utilizes otra unidad de Radio CD. Repare o cambiela si es necasario

Procedimiento 4:

Verifique el amplificador si Tienechasquidos al encender.

1. Desconnecte la signal de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor REMOTO del amplificador a la unidad fuente con un modulo de encendido de retardo.

Importante: Nunca use el equipo con el motor del vehiculo parado. El consumo constante sinarga,可以使 daar su equipo por falta de energia, creando distorsion. Ademas puee agotar la bateria del vehiculo.

0

1. Use una fuente de 12 volteosdistinctapara el conductor REMOTO del amplificador (ejemplo, directo a la bateria).
2. Si el ruido se elimina,use un relé para aislar el amplificador del la calidad de encendido ruidosa.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que llevan señales (RCA, cables de altavoces) lejos de los cables de alimentación y de tierra.
   0
2. Desvie qualquiera y todos los componentes electricos entre el estereo y los amplificadores. Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está siendo desviado es la causa del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugaras differentes. Verifique que el situo de connexion a tierra está limpio,que sea metal brilloso sin pintura, oxido,etc.
   0
2. Añada un cable a tierra secundario desde el terminal negativo de la baterla al chasis de metal o al bloque del motor del vehiculo.
   0
3. Haga que su mecánico pruebe la carga del alternador y la batería. Verifique que el sistemas electrico del vehiculo este enorden, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulator de voltaje, etc.

3

2 - 8 Ohms 2 - 8 Ohms

4

4-8 Ohms
