MANUAL DE USUARIO NXi4404 Hifonics

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TECNICOS

Potencia de salute RMS

Potencia de salute Max.

Impedancia de altevoces

Respuesta de Frequencia

Coeficiente total de distorsion

Relación postal/ruido

Sensibilitadede entrada

Impedancia de entrada

Filtro de paso bajo

Filtro de paso alto

Bass Boost

Suministro electrico

Fusible

Dimensiones (AxAxP)

Reservados los derechos de realizar Cambios技术和

NXi4404

4 x 60 W @ 4 Ohmios

4x90W@2Ohmios

4 x 120 W @ 4 Ohmios

4 x 180 W @ 2 Ohmios

2-8 Ohmios

5-40 000 Hz (-3 dB)

<0.05% (1 kHz)

90dB

4-0,2V

47 kOhmios

30-150Hz@12dB/Octava

2x10-1200Hz@12dB/Octava

0-12dB

+12 V (12 - 15 V), negativo a tierra

2 × 25 A

250 × 52 × 280 / 310 ~mm

GARANTÍA

Este producto cumple los estandares de prestacion de garantia minimos actuales de la Union Europea en caso de que se haya adquirido en paises de la Union Europea. Para conservar su proteccion de garantia guarde su comprobante de compra original para tener una comprobacion de la fecha de compra. Se excluye de la garantiaequalier daño en el producto que se deba a un uso erroneo o inadequado, accidente, conexion erronea, instalacion inadequada, modifacion del codigo de fecha y de la caracterizacion del codigo de barras, volqueo, catastrofes naturales oequalier intervencn, reparacion ormodificacion extraña fuera de notre fabrica o centros de service autorizados asl como qualier otra accion que se realice sin autorizacion y sin la competencia necesaria. esta garantia se limita a las piezas defectuosas y excluye especialmente todos los daños indirectos casuales o eventuales.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este aparato solamente es apto para su funciona en un vehiculo.
• Este equipo esADECADSOLOpara la conexiona un systema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficientecirculacion de aire. Es muy importante que las aletas refrigeradoras del cuero de refrigeracion noesten situadas al bajo de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en Lugares微量元素 o sin ventilacion (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehiculo). Recommendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la sucidad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrián producirse irradiaciones de ruido.
• El fusible y los elementos de mandodefer ser accesiblestrashaberrealizadoel montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Porarlo, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalacion con diversos altavoces o con un completeto sistemas multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA

ATENCLON: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacrar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegúrese de que los cables electricos que van al GND y al borne de +12V sean de la dimisión suficiente. Para la connexion entre la bateria y los terminales electricos del amplificador deben utiliserse un cable con una sección transversal de al menos 16mm^2

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la bateria. Es muy importante estarleer una buena connexion, por lo que deben retirar los restos de sociedad de los puntos de connexion de la bateria. Un contacto suelto peut provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V se unirá mediante un cable electrico con fusible integrado al polo positivo de la batería. El fusible deben estar situado cerca de la batería, y la longitud del cable del polo positivo que va desde la batería al fusible deben ser inferior a 30 cm. por motivos de sécurité. Inserte el fusible una vez que haya finalizzato con la totalidad de los trabajo de instalacion incluyendo la connexion de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidididad para coche al terminal REM del amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, sera suficiente un cable de seccion transversal de 0.5mm^2

CABLE AUDIO

En la instalación del audiocable entre la受害者 RCA de la radio del coche y la entrada RCA del amplíficator en el coche deesteparse atencion a que el audiocable y el cable de alimentacion electrica no sean tendidos en el本身就是lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conductor izquierdo del cable y del audiocable en el conductor Derecho o bien vice versa.Elro reduce la diafonia de interferencias frete a la audio-senal.

CONEXION DE ALTAVOCES

• Operando en 4 canales (p.e. un altovoz para cada canal) la impedancia nunca debe ser inferior a 2 ohmios por cada altovoz
• En modo puenteado (dos salidas combinadas por altovoz) la impedancia no debe ser inferior a 4 ohmios.
• Nunca connecte los cables del atavoz a la masa del chasis o la fuente de alimentacion de bateria

Si el amplificador funciona con bajos values terminales o de forma incorrecta, tal y como hemos descripto anteriormente,uede ocurreir que resulten dañados tanto el propio amplificador como el altovoz. En este caso, la garantía ya no sera valida.

CONECTAR AMPLIFICADOR ADICIONAL

La seals de entrada de los LINE INPUT jacks (Fig. 1,12) sera enrutada en stereo para los jacks de salute LINE OUT (Fig. 1, 13). De esta forma, el jack de salute permite la connexion de un amplificador de subwoofer mono adicional.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA CH1/2 & CH3/4

Ajuste el control de nivel de entrada (INPUT LEVEL, Fig. 1, 10 o 1, 11) del amplificador al minimo. Ajuste el volumen de la fuente de sonido al 80% -90% del volumen maximo. Ahora mediante el control de nivel de entrada (INPUT LEVEL, Fig. 1, 10 o 1, 11),urrente despacio el nivel hasta oir algo tipo de distorsion.En este momento reduzca el nivel hasta que la distorsion desaparezca completeness.

FILTRO DE PASO ALTO REGULABLE CH1/2

Si CH1/2 del amplíficator se usa para altavoces colocar el selector en posición "HP" (X-OVER CH1/2, Fig.1, 6). Seleectionar el corte de fecuencia deseado en el regulator (HI PASS CH1/2, Fig.1, 8). De esta forma, solo las velocidades seleccionadas seran amplificadas. Esto minimiza la distorsión y sobre alimenta la senal en fecuencias bajas. Un buena punto de inicia es a 125Hz

Para altavoces mas grandes, (>20cm) colocar el selector (X-OVER CH1/2, Fig. 1, 6) en "FULL". En esta configuracion el regulador (HI PASS CH1/2, Fig. 1, 8) quaida deshabilitado.

FILTRO DE PASO ALTO REGULABLE CH3/4

Si CH1/2 del amplíficator se usa para altavoces colocar el selector en posición "HP" (X-OVER CH3/4, Fig.1, 3). Seleectionar el corte de fecuencia deseado en el regulator (HI PASS CH3/4, Fig.1, 9). De esta forma, solo las fecuencias seleccionadas seran amplificadas. Esto minimiza la distorsión y sobre alimenta la senal en fecuencias bajas. Un buena punto de inizio es a 125Hz

Para altavoces mas grandes, (>20cm) colocar el selector (X-OVER Ch3/4 Fig. 1, 3) en "FULL". En esta configuracion el regulator (HI PASS CH3/4, Fig. 1, 9) queda deshabilitado.

FILTRO DE PASO BAJO REGULABLE CH3/4

Si CH3/4 del amplificador se usa para un subwoofer colocar el selector en posicion "LP" (X-OVER CH3/4, Fig. 1, 3). SeLECTIONAR el corte de fecuencia deseado en el regulator (LOW PASS CH3/4, Fig. 1, 5). De esta forma, solo las fecuencias por debajo del corte seran amplificadas y el subwoofer funciona mas precise y eficientemente. Un buena punto de inizio es a 125Hz

BASS-BOOST REGULABLE CH3/4 (Sólo en el modo LP)

Usando el regulator (BASS BOOST, Fig. 1, 7)可以使 augmentar el nivel de refuerzo de graves de 0 a 12 dB.

Atencion: Por favor, use el refuerzo de graves con cuidado. Un refuerzo de bajos demasiado alto suece caasar daños graves en el subwoofer.

MODO DE DUPE

Si CH1/2 del amplificador se usa para+junto con CH3/4 para que dos subwoofer, colocar el selector en posicion "DUPE" (Fig.1, 6). Por lo tanto, todos los ajustes de crossover y la seals de audio de CH 3/4 se dirigira a CH1/2. Todos los controladores de CH1/2 estan sin funcion.

SELECTOR DE MODO DE ENTRADA

Con el selector (INPUT MODE, Fig. 1, 4) va poder decidir si el amplificador va a functionar con 2 × 2 RCA de entrada (4CH) o solamente con 2 RCA (2CH), en el caso de que su Radio-CD está equipado con una sola calidad RCA.

CIRCUito DE PROTECTION

Este LED (POWER, Fig. 1, 2) se enciende, si el amplificador está en funciona.

Si este LED (PROTECT, Fig. 1, 2) se encendiese, significa que el amplificador se ha sobrecalentado, existe un cortocircuito o pueda ser que estemoseworkando con una impedancia demasiado bajo. Enequalquier de los caseos, los circuitos internos de proteccion incorporados apagarian el amplificador automatically. El amplificador deben functionar de nuevo correctamente afterwards de haber resulto los problemas.

FIGURES (P. 28-31)

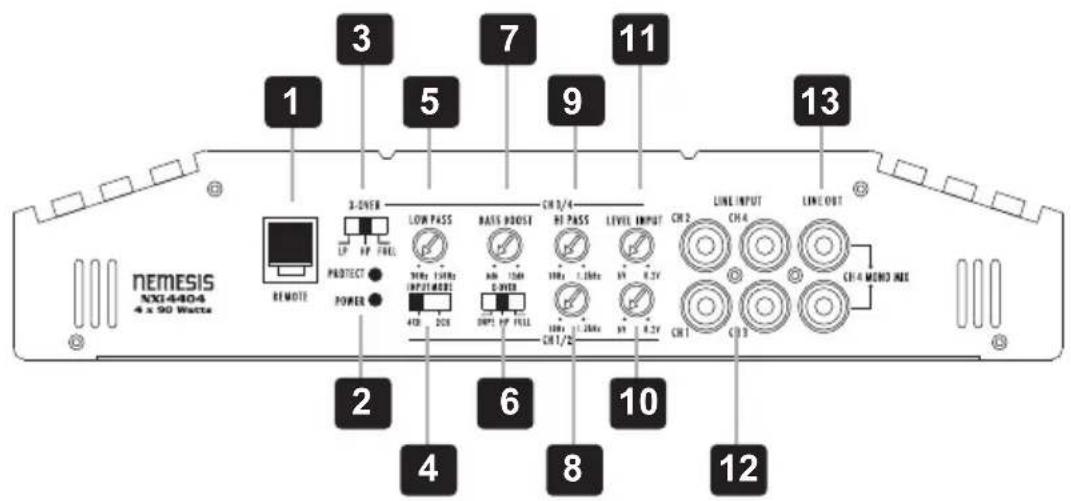

CONEXIONES Y ELEMENTOS DE MANDO (FIG. 1)

(1) Conector para bass remote (incluso)
(2) LED de funciona / protección
(3) CH3/4 Selector para LP (filtro bajo) - HP (filtro bajo alto) - FULL
(4) Selector de entrada 2CH / 4CH
(5) CH3/4 Regulador de fecuencia de paso bajo
(6) CH1/2 Selector para DUPE - HP (filtro paso alto) - FULL
(7) CH3/4 Regulador de nivel de bajos
(8) CH1/2 Regulador de fecuencia de paso alto
(9) CH3/4 Regulador de fecuencia de paso alto
(10) CH1/2 Regulador de nivel de entrada
(11) CH3/4 Regulador de nivel de entrada
(12) Entrada audio stereo, proveniente de la fuente de sonido
(13) Senal de audio (mono mix) para amplificador de subwoofer mono adicional

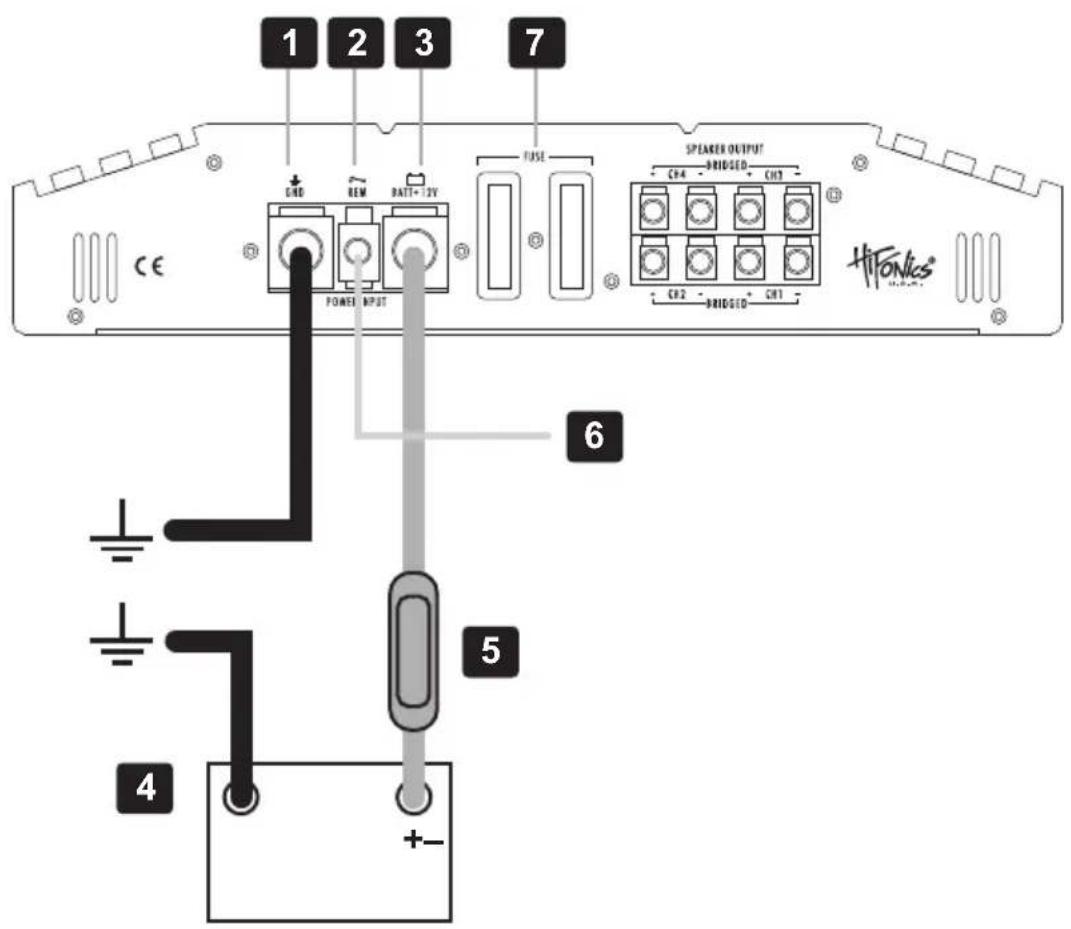

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de connexion GND para la masa, al polo negativo de la batería
(2) Terminal de connexion REM para el encendido a distancia
(3) Terminal de connexion para un voltaje de batería de +12 V
(4) Bateria
(5) Fusable (non incluido en el pack)
(6) Conexión del cable de la unidad o de la antenna electrica
(7) Fusibles amplificador

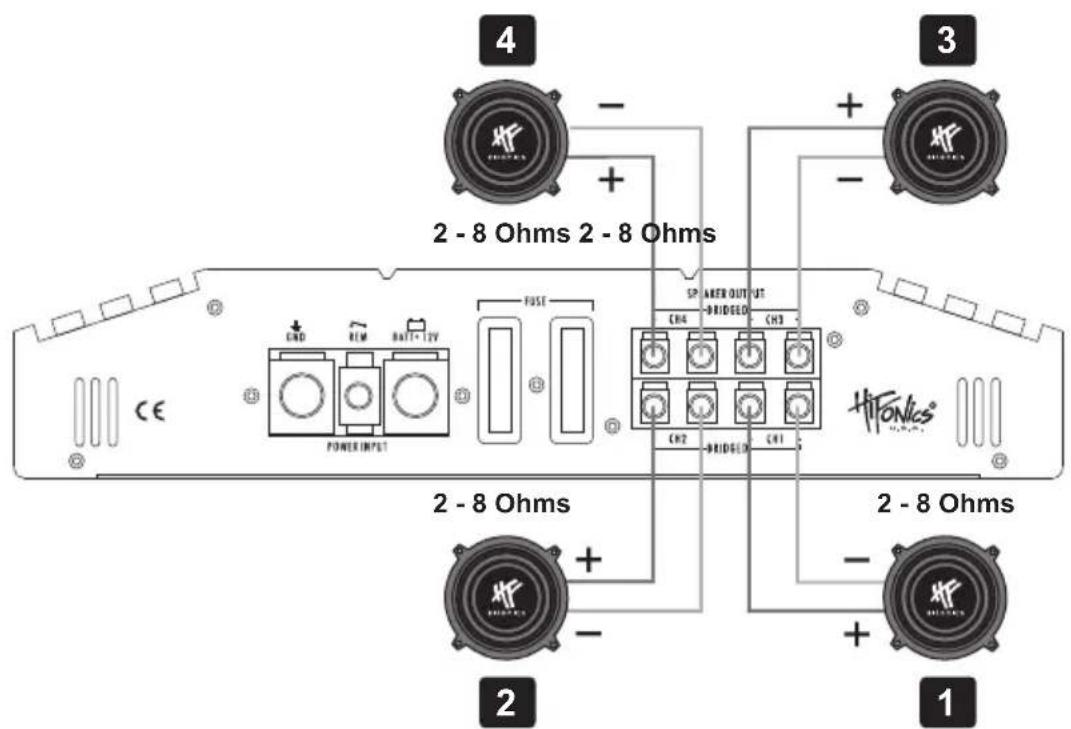

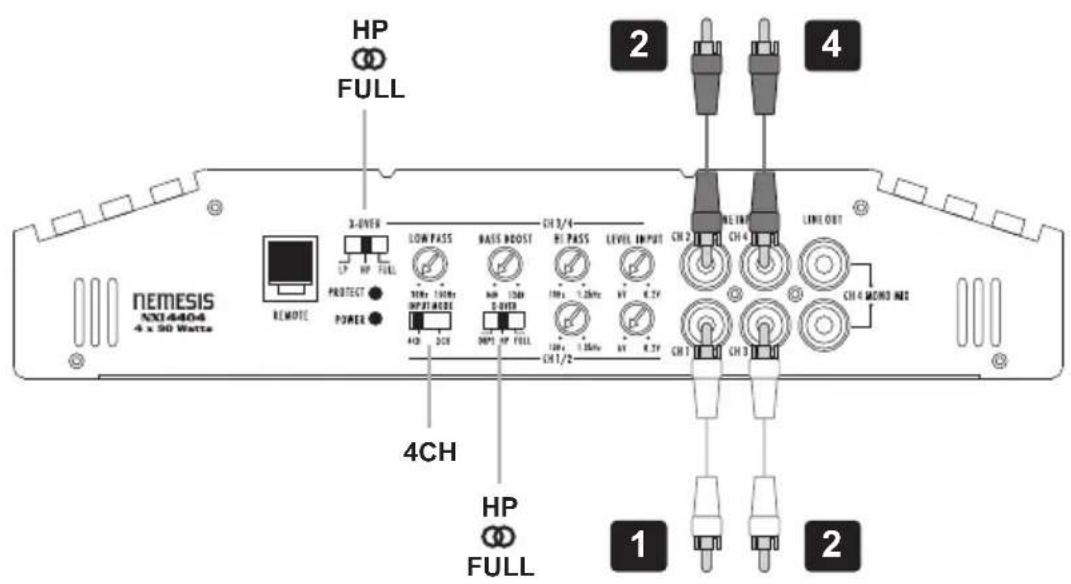

Si el amplificador de la radio del coche funciona con 4 canales y está connectado a 4 altavoces, deben realizar las conexiones y los ajustes como se indica en la figura 3:

(1) A la radio del coche, salute CH1 / izquierda delantera
(2) A la radio del coche, salute CH2 / derecha delantera
(3) A la radio del coche, salute CH3 / izquierda trasera
(4) A la radio del coche, salute CH4 / derecha trasera
(3) Altavoz CH1 / izquierda delantera (2 - 8 ohmios)
(4) Altavoz CH2 / derecha delantera (2 - 8 ohmios)
(3) Altavoz CH3 / izquierda trasera (2 - 8 ohmios)
(4) Altavoz CH4 / derechatrasera (2 - 8 ohmios)

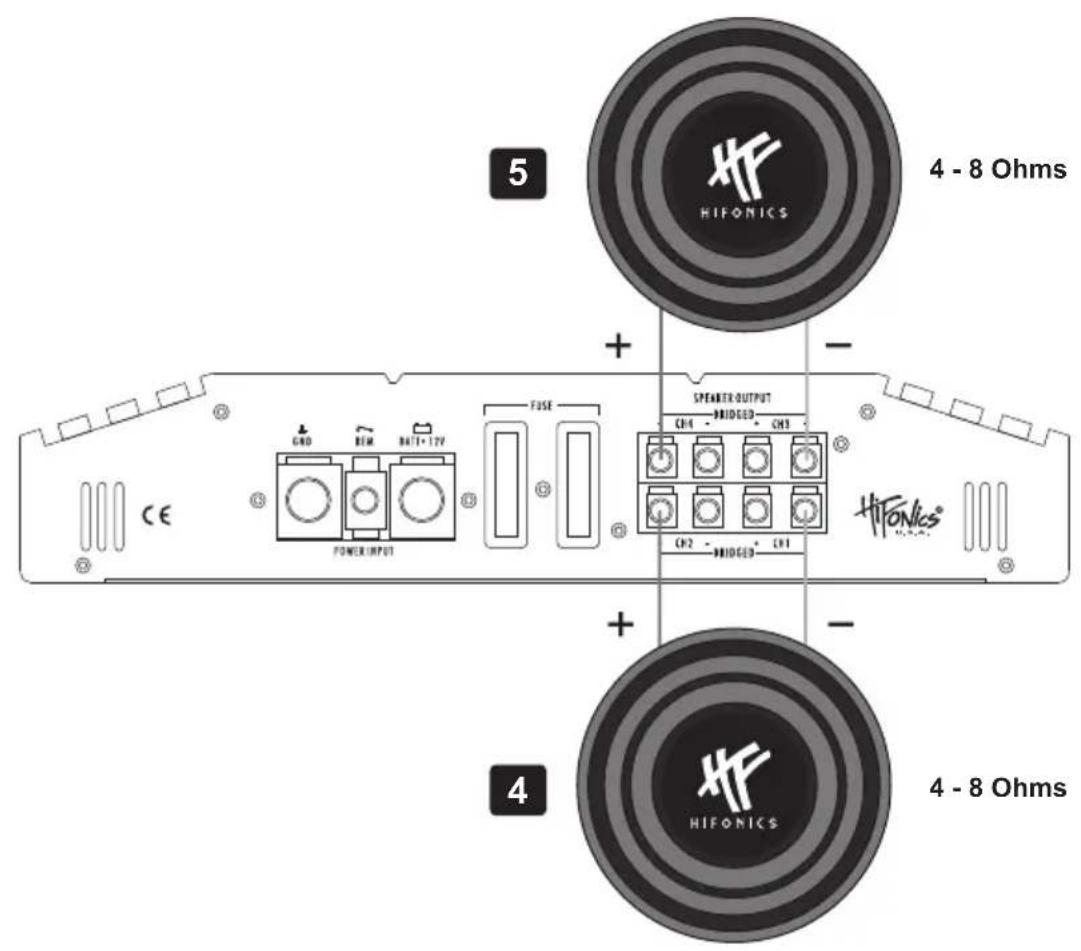

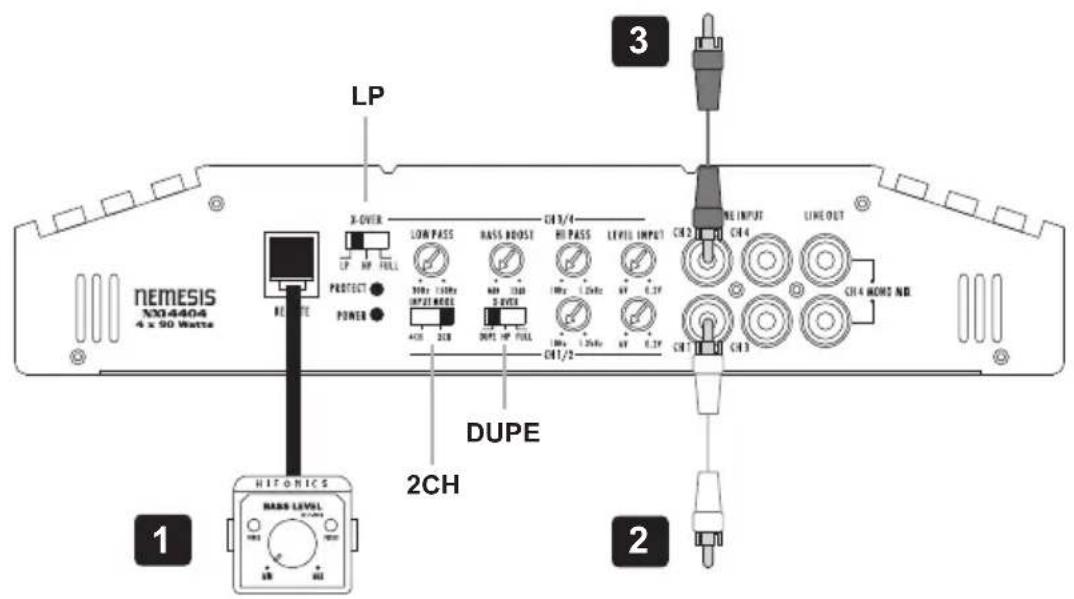

Si desea usar el amplificador con las 2 lineas de salute de los canales del Radio-CD para atacar dos subwoofoers en puente, deben realizar las conexiones y los ajustes como se indica en la figura 4:

(1) Bass remote control para ajuste del nivel de graves desde el asiento del conductor
(2) A la radio del coche, salute CH1 / izquierda delantera o SUB OUT
(3) A la radio del coche, salute CH2 / derecha delantera o SUB OUT
(4) Subwoofer 1 CH1/2 (4 - 8 ohmios)
(5) Subwoofer 2 CH3/4 (4 - 8 ohmios)

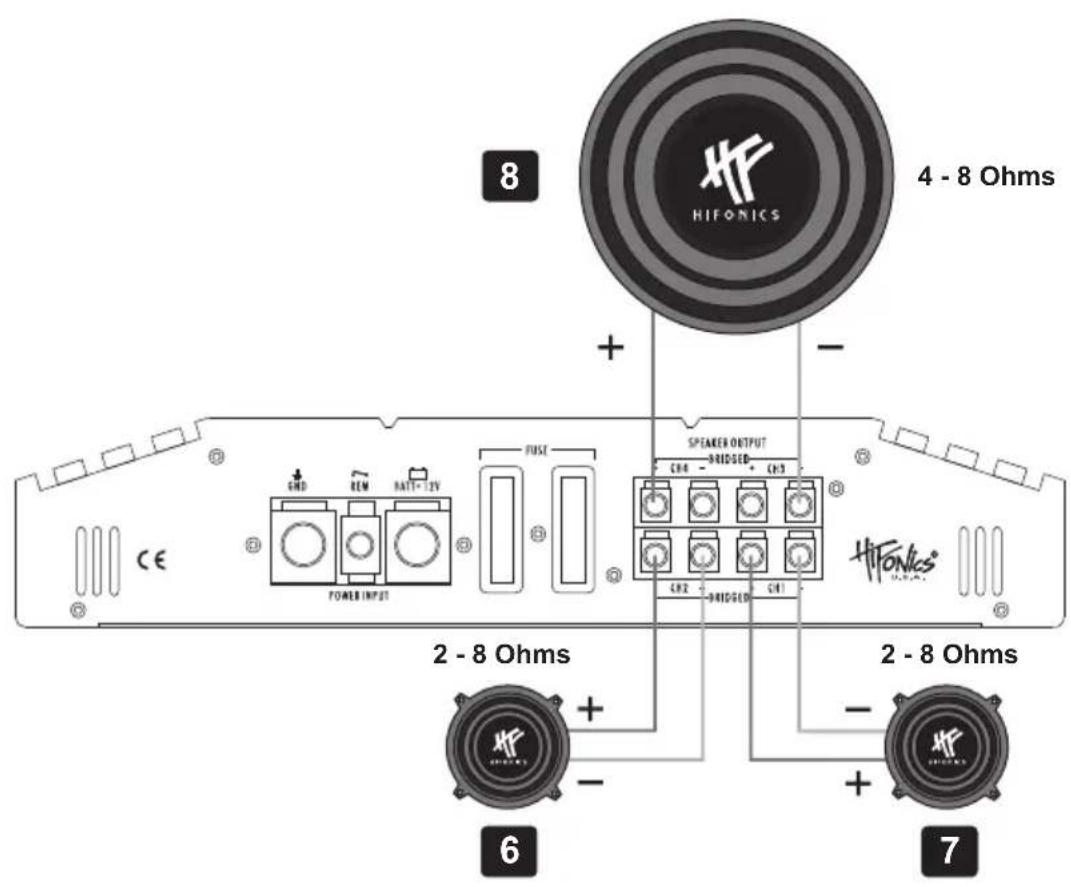

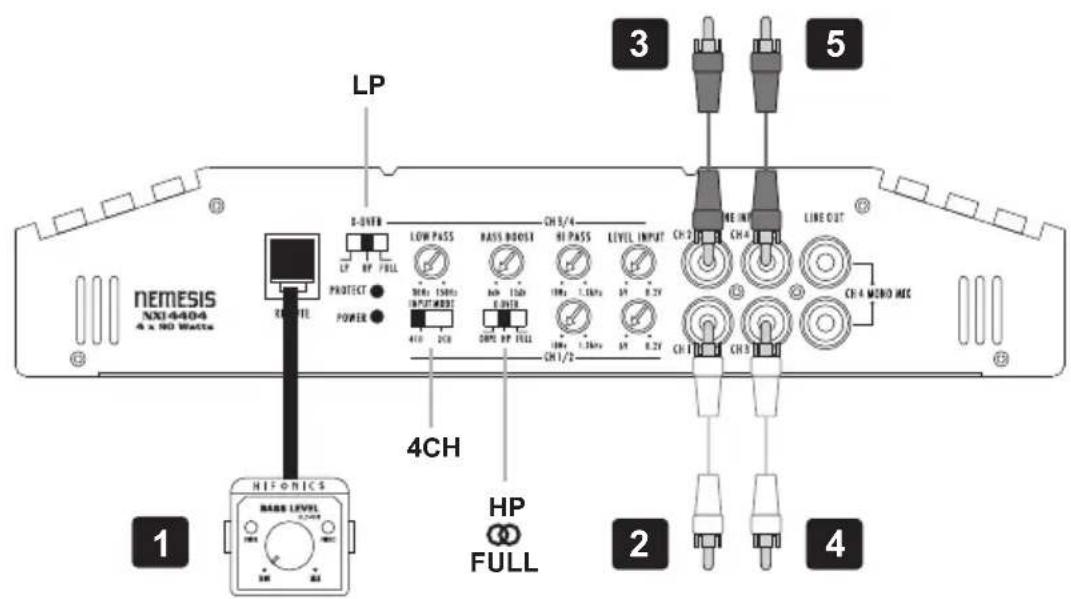

Si el amplificador de la radio del coche funciona con 4 canales y está connectado a 2 altavoces y 1 subwoofer, deben realizar las conexiones y los ajustes como se indica en la figura 5:

(1) Bass remote control para ajuste del nivel de graves desde el asiento del conductor
(2) A la radio del coche, salute CH1 / izquierda delantera
(3) A la radio del coche, salute CH2 / derecha delantera o SUB OUT
(4) A la radio del coche, salute CH3 / izquierda trasera o SUB OUT
(5) A la radio del coche, salute CH4 / derecha trasera
(6) Altavoz CH1 / izquierda delantera (2 - 8 ohmios)
(7) Altavoz CH2 / derecha delantera (2 - 8 ohmios)
(5) Subwoofer CH3/4 (4 - 8 ohmios)

SOLUTION DE PROBLEMAS

Si Tiene problemas afterwards de la instalacion, siga los procedimientos de solucn de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que este encendida la luz de ALIMENTACION (POWER).

Si la luz de ALIMENTACION (POWER) está encendida vaya al Paso 3, de另一边 manera,continue.

1. Compruebe el fusible en linea en el cable positivo de la baterfa.Cambie si es necessitiesario.
2. Compruebe los fusibles en el amplificador.Cambie si es necessitiesario.
3. Compruebe que la connexion a tierra este conectada a metal limpio en el chasis del vehiculo.Repare o cambie si es necessario.
4. Compruebe que haya 12 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota.

Comprue la calidad de las conexiones de ambos cables en el amplificador, estereo y baterfa / porta-fusibles. Repare o cambie si es necessario.

Procedimiento 2:

La luz de proteccion (PROTECT) está encendida.

1. Si la luz de proteccion (PROTECT) está encendida, es una indication de que posiblemente haya un corto en las conexiones del altovoz.

Comprue si las conexiones del allavoz estan bien hechas y use un ohmetro para comprobar si hay un corto en el cableado de los altavoces.

Un impedancia de altavoz demasiado bajo también possible causar que se ilumine la luz de proteccion (PROTECT).

Esto puee ser also n a fie de que se ha used o amplificador a un potencia muy elevada sin la ventilacion adeuada. Apague el stema y

deje que el amplificador de enfrie. Compruebe que elistema de energia del vehiculo(baterla, alternador) mantiene un voltaje adecuado. Si las actiones

anteriores no SOLUTIONAN el problema, el fallo pueda estar en el amplificador.

Procedimiento 3:

Compruebe la salute de sonido del amplificador.

1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruea lo largo del cable para ver si esta retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA teniendo el estereo encendido. Repare o cambie si es necessario.
2. Desconecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estereo de probea directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si Tiene chasquidos al encender.

1. Desconecte la seals de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor REMOTO del amplificador a la unidad fuente con un modulo de encendido de retardo.

0

1. Use una fuente de 12 volteosdistinctapara el conductor REMOTO del amplificador (ejemplo,directo a la bateria).
2. Si el ruido se elimina,use un relé para aislar el amplificador del la calidad de encendido ruidosa.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que llevan snales (RCA, cables de altavoces) lejos de los cables de alimentacion y de tierra.
2. Desvie qualiera y todos los componentes eletricos entre el estereo y los amplificadores. Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está siendo desviado es la Cause del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugares

diferentes. Verifique que el situo de conexion a tierra este limpio,que sea metal brilloso sin pintura,oxido,etc.

0

1. Anada un cable a tierra secundario desde el terminal negativo de la bateria al chasis de metal o al bloque del motor del vehiculo.

0

1. Haga que su mecánico pruebe la cargo del alternador y la batería. Verifique que el sistemas electrico del vehiculo esté enorden,

incluyendo el distribuidor, las bujias, los cables de las bujias, el regulator de voltaje, etc.
