MANUAL DE USUARIO TXSR333 ONKYO
Aquí encontrará el Manual Avanzado http://www.onkyo.com/manual/txsr333/adv/es.html TX-SR333
Acerca del Manual Básico
El Manual Básico le guía a través de los pasos
fundamentales para disfrutar el Receptor de AV desde
las conexiones a la TV, dispositivos de altavoces y
reproducción, hasta las funciones necesarias para la
reproducción. A parte de eso, el Manual Básico le informa
con las instrucciones para las funciones usadas con
frecuencia. Además, hay otra parte del manual, llamada
Manual Avanzado, para darle información más detallada,
que hemos decidido publicar en la página web desde el
punto de vista ecológico.
El Manual Avanzado se actualiza siempre con la
información más reciente y tiene una interfaz amigable.
Tanto si accede desde un PC o un teléfono inteligente, le
ayudará a conocer con más profundidad el Receptor de AV.
El Manual Avanzado consiste en los siguientes capítulos.
r Detalles sobre la reproducción de AM/FM
r Reproducción de archivos de música desde un
dispositivo de almacenamiento USB
r Manejar archivos de música mediante el mando a
r Configuración avanzada
r Manejar otros componentes mediante el mando a
r Conexión y funcionamiento de componentes Onkyo RI
r Actualización de Firmware
r Resolución de problemas
r Información de referencia
Aquí encontrará el Manual Avanzado http://www.onkyo.com/manual/txsr333/adv/es.html Características
r Equipado con amplificador de 5 canales
r Equipado con conexiones HDMI IN/OUT compatibles
con Passthrough de 4K/60 Hz
r Compatible con la función HDMI Though que permite la
transmisión desde dispositivos de reproducción a la TV
r Compatible con ARC (Audio Return Channel)
r Compatible con la reproducción de dispositivos de
r Compatible con la conexión Bluetooth
r Función de sincronización de A/V para corregir
desviaciones de audio y vídeo
r Función multizona que le permite reproducir una fuente
diferente en otra habitación desde la habitación principal
r DSP (Procesador Digital de Señal) de 32 bits con un
rendimiento de cálculo excelente
r Music Optimizer™ para archivos comprimidos de música
r Sistema de graves que coinciden con la fase
r Compatible con la reproducción de MP3, FLAC, WAV,
Ogg Vorbis, Apple Lossless y DSD y de dispositivos de
1 Speaker Cable Etiquetas de colores para el cable del altavoz --- (1)
Mando a distancia (RC-879M) --- (1)
Pilas (AA/R6) --- (2)
¼ El número entre paréntesis indica la cantidad. En el embalaje, la letra que aparece al final del nombre del producto indica el color. Cómo utilizar el mando a distancia Pilas (AA/R6)Sensor del mando a distanciaAprox. 16 ft. (5 m)Receptor de AV ¼ Si no utiliza el mando a distancia durante un período de tiempo prolongado, retire las pilas para evitar fugas. ¼ Tenga en cuenta que mantener pilas gastadas dentro puede causar corrosión, cosa que dañaría el mando a distancia. Antes de EmpezarPaso 1:
Conexión de la TV o los reproductores
El cable de alimentación debe conectarse sólo
después de que todas las otras conexiones se hayan completado.

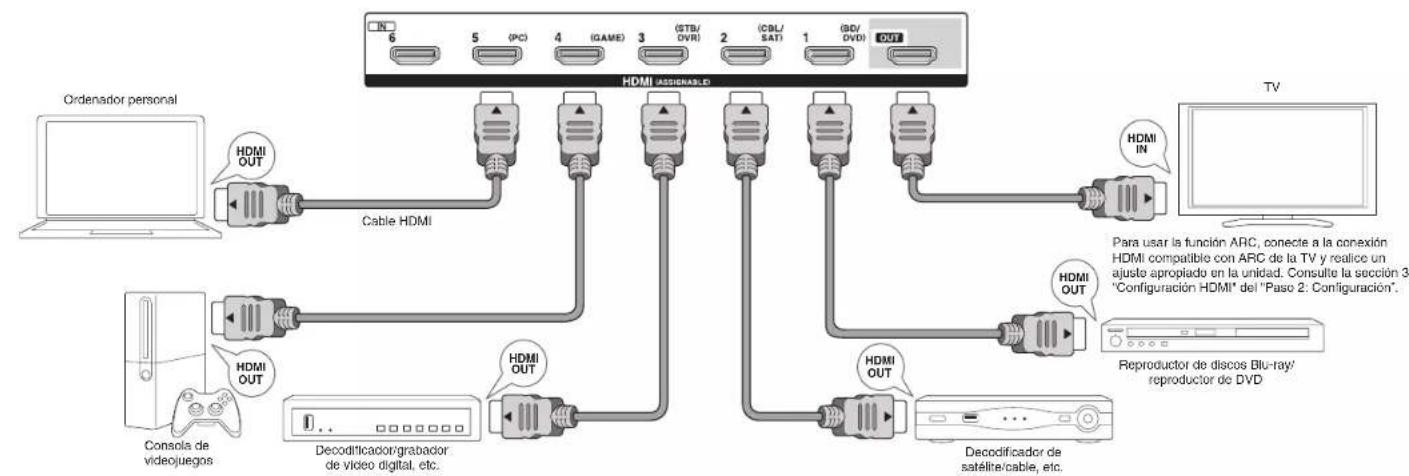

Conexión de cable HDMI La unidad tiene muchas conexiones HDMI en su panel
trasero y cada una de ellas corresponde a un botón del
selector de entrada del mismo nombre en el panel frontal.
Por ejemplo, un reproductor de discos Blu-ray se conectará
a la entrada IN 1 y el botón BD/DVD en el panel frontal
se usará para escuchar el sonido de la reproducción (si
el reproductor es compatible con CEC, la entrada será
cambiada automáticamnte). Si añade otro reproductor de
discos Blu-Ray, podrá utilizar cualquier otra conexión que no
sea IN 1. Es posible cambiar la asignación de los botones
de las conexiones de entrada y del selector de entrada. Para
ver cómo realizar ajustes, consulte el Manual avanzado.
Para conectar la TV y la unidad, conecte la conexión HDMI OUT de la unidad y la conexión HDMI IN de la TV usando un
cable HDMI. Con esta conexión, se hace posible visualizar la
pantalla de configuración de la unidad en la TV o transmitir
señales de audio/vídeo desde el reproductor a la TV. Si su
TV es compatible con ARC (Canal de retorno de audio), es
posible reproducir el sonido de la TV con los altavoces del
receptor de AV con esta conexión solamente. Si su TV no es
compatible con ARC, necesitará, además de la conexión HDMI OUT, una conexión de cable óptico digital entre la conexión
óptica de salida de audio digital de la TV y la conexión DIGITAL IN OPTICAL de la unidad o una conexión de cable de audio
analógico entre la conexión de salida de audio de la TV y la
conexión de entrada de audio analógico de TV/CD de la unidad.

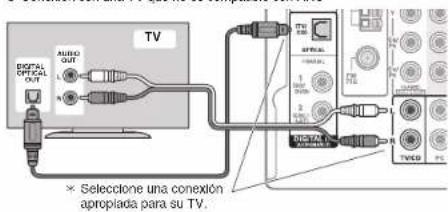

z Conexión con una TV que no es compatible con ARC ¼
Seleccione una conexión apropiada para su TV.DIGITALOPTICAL OUT AUDIO OUT TV La unidad es compatible con la función HDMI Through, que
permite la transmisión desde reproductores a la TV incluso
si la unidad está en modo de espera. Tiene que modificar
los ajustes para habilitar el enlace de selección de entrada
con un dispositivo en conformidad con CEC, conexión
con TV compatible con ARC y función HDMI Through.
HDMI OUT HDMI OUT HDMI OUT HDMI OUT HDM I IN HDMI OUT Ordenador personalCable HDMIDecodificador/grabador de vídeo digital, etc.Decodificador de satélite/cable, etc.Reproductor de discos Blu-ray/reproductor de DVD TV Consola de videojuegosPara usar la función ARC, conecte a la conexión HDMI compatible con ARC de la TV y realice un ajuste apropiado en la unidad. Consulte la sección 3 “Configuración HDMI" del “Paso 2: Configuración”.4
Consulte la sección 3 “Configuración HDMI” del “Paso 2:
r Para reproducir vídeo de 4K o 1080p, use un cable
HDMI de alta velocidad.

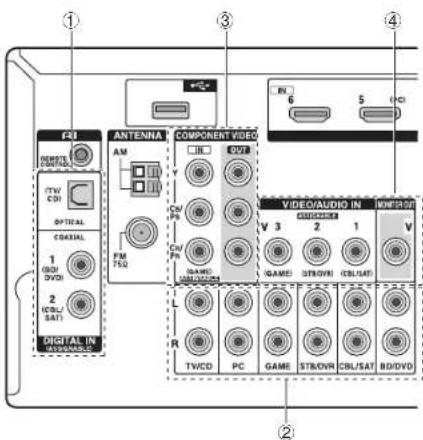

Conexión de componentes sin HDMI Si su componente de AV no tiene un conector HDMI, use un
conector disponible de su componente para la conexión por cable
con esta unidad. Al igual que los conectores HDMI, otros conectores
de esta unidad tienen un botón selector de entrada preasignado
en el panel frontal. Vea el nombre del botón del selector de entrada
mostrado con la conexión cuando conecte el dispositivo.
Si conecta un tocadiscos que no posea un ecualizador de
audio integrado, necesitará instalar un ecualizador de audio
externo entre la unidad y el tocadiscos.
Conexión de señal de audio
Conexión digital: Use un cable óptico digital
(OPTICAL) o un cable coaxial digital (COAXIAL) para la
conexión con un reproductor.
Cable óptico digital (OPTICAL)
¼ Ya que la conexión óptica de entrada digital de la unidad tiene una cubierta, presione el cable hacia adentro contra la cubierta volviéndola del revés. Cable coaxial digital (COAXIAL)
Conexión analógica: Use un cable de audio analógico
para la conexión de un reproductor.
Para disfrutar la reproducción multizona de audio de
un reproductor de CD o de otros reproductores sin
conector de salida de HDMI, tiene que utilizar el cable
de audio analógico para conectar los conectores
correspondientes del reproductor y esta unidad. Para
obtener más detalles sobre la función multizona,
consulte la sección 6 “Uso de la función multizona” del
“Paso 3: Reproducción”.
Cable de audio analógico (RCA)
Conexión de señal de vídeo
Use un cable de vídeo componente para conectar
una TV con conectores de entrada de vídeo
componente y un reproductor con conectores de
salida de vídeo componente.
r Al usar un cable de vídeo componente para la
conexión de la unidad y del reproductor, la unidad y
el TV deben conectarse igualmente con un cable de
Cable de vídeo componente
¼ Su vídeo transmitido tiene una calidad superior que la del cable de vídeo compuesto. 4
Use un cable de vídeo componente para conectar
una TV con conectores de entrada de vídeo
componente y un reproductor con conectores de
salida de vídeo componente.
r Al usar un cable de vídeo componente para la
conexión de la unidad y del reproductor, la unidad y
el TV deben conectarse igualmente con un cable de
Cable de vídeo compuesto5
Conexión de altavoces
Importante: El cable de alimentación debe conectarse
sólo después de que todas las otras conexiones se hayan
r Únicamente se puede conectar un subwoofer.
r Para utilizar la función multizona, consulte la
sección 6 “Uso de la función multizona” del “Paso 3:
Lo ideal es instalar los altavoces frontales y el altavoz
central a una altura no muy diferente de la pantalla.
En cuanto a los altavoces envolventes, se recomienda
instalarlos en una posición ligeramente por detrás de la
posición de escucha y más alta que los oídos del oyente,
ya que es preferible obtener un sonido difuso antes que un
sonido directo. Ya que los sonidos bajos reproducidos por
el subwoofer son menos direccionales, es posible colocarlo
en cualquier posición. Considere la mejor posición de
instalación donde se pueda oír un sonido bajo claramente
escuchando una reproducción real.

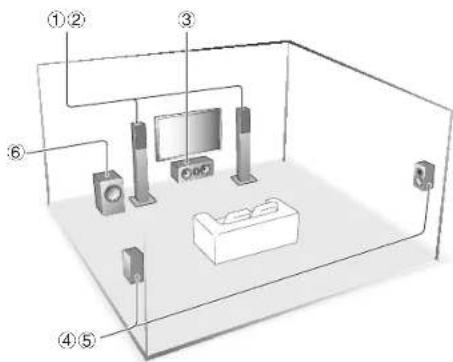

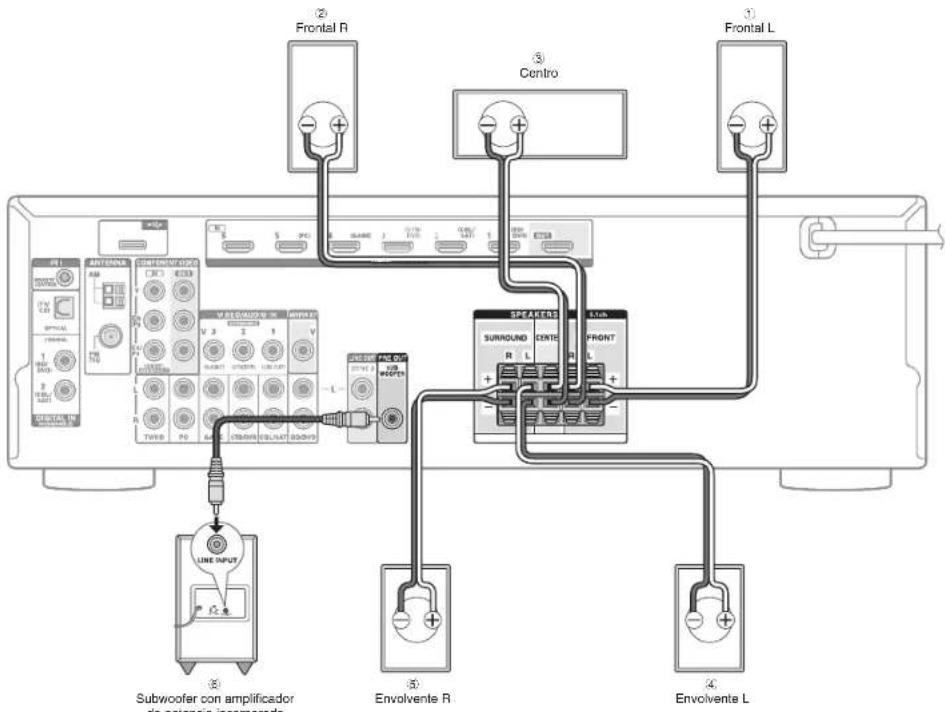

4 Envolvente L 6 Subwoofer con amplificador de potencia incorporado 5 Envolvente R 2 Frontal R 1 Frontal L 3 Centro3/8"-1/2" (10-12 mm) Important: Conecte altavoces con una impedancia de
GPVTGŝ[ŝ7UCTWPCNVCXQ\EQPWPCKORGFCPEKC
menor al valor soportado puede resultar en un fallo.
Corte y quita la cubierta de plástico del extremo del cable
del altavoz, gire el núcleo y conéctelo al terminal. Realice
una conexión correcta entre las conexiones de la unidad y
las conexiones del altavoz (+ a + y - a -) para cada canal.
Si la conexión está mal, un sonido bajo puede volverse
pobre debido a una fase inversa. Colocar las etiquetas
de colores suministradas para los cables de los altavoces
en el lado + de ambos extremos del cable de cada
canal ayudará a una conexión correcta. La conexión del
subwoofer es compatible con la conexión de un subwoofer
con amplificador de potencia incorporado. Coloque el
interruptor de selección de filtro de corte del subwoofer6
en DIRECT. Si el subwoofer no tiene un interruptor de
selección de filtro de corte pero tiene un dial de ajuste
de frecuencia de corte, gírelo a la frecuencia máxima.
Si su subwoofer no tiene amplificador de alimentación
incorporado, puede conectar un amplificador de potencia
entre la unidad y el subwoofer.
r La configuración del altavoz es 5.1 canales en el
momento de la compra. Modifique el ajuste al usar una
configuración distinta de 5.1 canales.
r Provocar un cortocircuito entre el cable + y el cable -
o poner en contacto el núcleo del cable con el panel
trasero de la unidad puede producir un fallo. Tampoco
conecte dos o más cables a una conexión de altavoz o
un altavoz a varias conexiones.

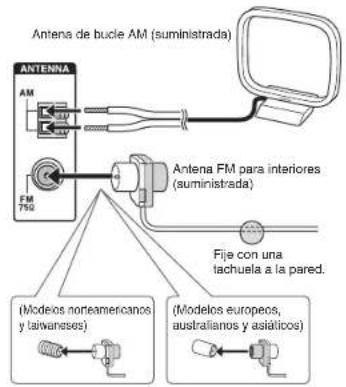

Conexiones de antena AM/FM Conecte las antenas para escuchar transmisiones en AM/
FM. Cuando escuche la transmisión por primera vez, ajuste
la posición y la orientación de la antena para obtener la
mejor recepción. Antena de bucle AM (suministrada)Antena FM para interiores (suministrada)Fije con una tachuela a la pared.(Modelos norteamericanos y taiwaneses)(Modelos europeos, australianos y asiáticos)Montaje de la antena de bucle AM (suministrada). Conexión de auriculares
Conecte auriculares estéreo con una clavija estándar
ÔOOQFGRWNICFCCNCEQPGZKÏP2*10'5'N
sonido de los altavoces estará apagado mientras usa los
r Si seleccionó cualquier modo de audición que no sea
Stereo, Mono y Direct, conectar los auriculares cambiará
el modo de audición a Stereo.7
ou bien le mettre en mode veille.
r Cuando la unidad está encendida, puede fluir una
corriente grande instantánea afectando la funcionalidad
del ordenador y otros dispositivos. Se recomienda utilizar
una toma de corriente separada que la del ordenador u
otros dispositivos sensibles.
Operación: Podrá realizar la configuración consultando
la guía visualizada en la pantalla del TV. Para visualizar
la guía, necesitará realizar una conexión HDMI entre la
unidad y el TV. Seleccione el elemento con los botones
del cursor del mando a distancia y pulse ENTER para
confirmar la selección. Para regresar a la pantalla anterior,
pulse RETURN. Para regresar al menú Inicio, pulse HOME.
%QPƂIWTCEKÏPFGNCNVCXQ\
La configuración del altavoz de esta unidad está
establecida de forma predeterminada en 5.1 canales. Para
utilizar la unidad en otros entornos, como por ejemplo
una configuración sin altavoz central, altavoz envolvente
o subwoofer, necesitará configurar cada uno de los
siguientes elementos.
r Si la configuración no coincide con la del altavoz real, la
reproducción de audio podría no emitirse correctamente.
Compruebe la configuración de su altavoz y aplique los
Modificación de la configuración del altavoz
Después de pulsar RCV, pulse HOME en el mando a
Mueva el cursor con los botones
y ajuste “None” para
el altavoz (“No” para el subwoofer) no conectado.
Pulse HOME para guardar la configuración modificada y
cierre la pantalla del menú.
r Este ajuste no puede modificarse si los auriculares están
conectados o si el audio es emitido desde los altavoces
Configuración de la distancia del altavoz
Después de pulsar RCV, pulse HOME en el mando a
Mueva el cursor con los botones
y ajuste la distancia
de cada altavoz a la posición de escucha. Pulse HOME
para guardar la configuración modificada y cierre la
r Este ajuste no puede modificarse si los auriculares
están conectados o si el audio es emitido desde los
altavoces del TV y la distancia de los altavoces no puede
modificarse si “No” o “None” es ajustado en “Sp Config”.
Ajuste del nivel de volumen de los altavoces
Después de pulsar RCV, pulse HOME en el mando a
Mueva el cursor con los botones
nivel del volumen de cada altavoz. Se emitirá un tono de
prueba cada vez que modifique el volumen. Seleccione el
nivel deseado. Pulse HOME para guardar la configuración
modificada y cierre la pantalla del menú.
r La configuración no puede modificarse en los siguientes
– Los auriculares están conectados.
– El audio se emite a través de los altavoces del TV.
– El modo silencioso está habilitado.
r No podrá modificar el nivel del volumen de los altavoces
al ajustar “No” o “None” en “Sp Config”
La unidad es compatible con la función de sistema vinculado
como el vínculo de encendido/apagado de la alimentación
cuando está conectado mediante cable HDMI con una TV
o reproductor compatible con CEC (Control de productos
electrónicos de consumo). Necesita cambiar la configuración
inicial para utilizar la función de sistema vinculado, la función
HDMI Through y la función ARC (Audio Return Channel).
Funcionamiento: Puede realizar la configuración siguiendo
la guía mostrada en la pantalla de la TV. Para mostrar la guía,
necesita realizar la conexión HDMI entre la unidad y la TV.
Seleccione el elemento con los botones del cursor del mando
a distancia y pulse ENTER para confirmar su selección. Para
volver a la pantalla anterior, pulse RETURN.
Poner la TV en modo de espera pondrá a la unidad en
En cuanto al televisor, se puede ajustar si emite el
audio por los altavoces conectados a la unidad o por los
altavoces del televisor.
Iniciar la reproducción en un reproductor/grabador compatible
con CEC cambiará automáticamente la entrada de la unidad
a la entrada HDMI del reproductor/grabador. Si la unidad está
en modo de espera, se encenderá automáticamente.
Pulse RCV en el mando a distancia y pulse HOME.
Esta función permite la transmisión desde reproductores a la TV
incluso si la unidad está en modo de espera. Configurar el ajuste
HDMI CEC (RIHD) mencionado arriba en “Activado” puede activar
este ajuste automáticamente. También es necesario realizar el
ajuste del sistema vinculado HDMI en la TV. Consulte el manual
de instrucciones de la TV para obtener más información.
r Aunque activar la función HDMI Through incrementa el
consumo de energía durante el modo de espera.
ARC (Audio Return Channel)
Conectarse simplemente a un televisor compatible con ARC
mediante el uso de un cable estándar HDMI le permitirá
escuchar el sonido del televisor desde los altavoces conectados
a la unidad. Para usar la función ARC, conecte la unidad al
conector HDMI compatible con ARC del televisor. A continuación,
ajuste HDMI CEC (RIHD) anteriormente mencionado a la
posición “Activado” de la unidad, y realice los siguientes ajustes.
Pulse RCV en el mando a distancia y pulse HOME.
DQVQPGUFGNEWTUQT[UGNGEEKQPGp#WVQq 5CNKFCFGCWFKQFGTGRTQFWEVQTGUEQPGEVCFQUPara disfrutar de sonido envolvente digital incluyendo Dolby Digital y DTS, la salida de audio debe ser ajustada en “Salida bitstream” en el reproductor de discos blu-ray u otros dispositivos. Si la TV no es compatible con señales bitstream, ajuste la salida de audio a “Salida PCM” en el reproductor para escuchar el audio desde los altavoces de la TV. Para obtener información sobre cómo ajustar el reproductor, consulte el manual de instrucciones del reproductor. Algunos ajustes del reproductor de discos blu-ray puede impedir la reproducción del DTS-HD Master Audio. En ese caso, coloque el “Sonido suplementario del vídeo BD” (o sonido secundario) en “Desactivado” e intente otra vez.Paso 3:
Reproducción del reproductor y la TV
z Para controlar la unidad: El mando a distancia podría estar en el modo remoto, el cual permite el control de otros dispositivos. No podrá operar esta unidad si se encuentra en el estado de modo remoto. Al operar la unidad, acciónela desde el modo RECEIVER (un modo en el cual se puede operar esta unidad) pulsando siempre 2 RCV. 1. Encendiendo la unidadPulse 1
z RECEIVER en el mando a distancia para encender la alimentación.r Cambie la entrada en la TV a aquella asignada a la unidad. Utilice el mando a distancia de la TV. 2. 5GNGEEKQPGNCGPVTCFCFGNCWPKFCFGKPKEKGNCreproducción en el reproductor o la TV.r Pulse 3 INPUT SELECTOR al que se ha asignado el reproductor deseado. Pulse TV/CD para reproducir el sonido de la TV. También puede utilizar los botones del selector de entrada en la unidad principal.r La entrada será seleccionada automáticamente si la TV o el reproductor es compatible con CEC y está conectado a la unidad con un cable HDMI. 3. 5GNGEEKQPGGNOQFQFGCWFKEKÏPFGUGCFQPulse los botones de modo de audición 6 para cambiar el modo de manera que pueda disfrutar diferentes modos de audición. Para obtener más información acerca de los modos de audición, consulte “Modos de audición”. 4. Ajuste el volumen con F

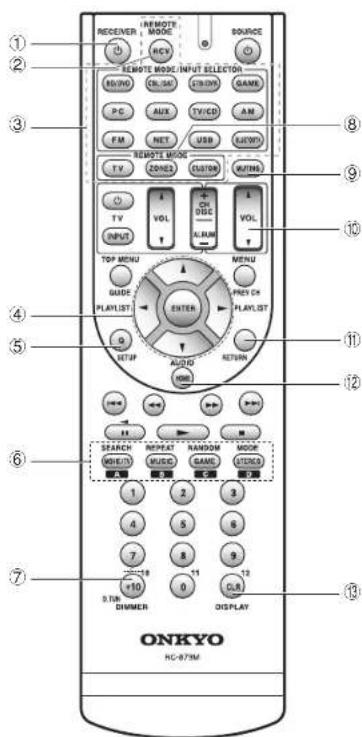

Nombres de las partes del mando a distancia
1 Botón z RECEIVER: Enciende la unidad o la pone en modo de espera. 2 Botón RCV: Cambia el mando a distancia al modo usado para operar esta unidad. 3 $QVQPGU4'/16'/1&'+02765'.'%614: Cambia la entrada a reproducir.
¼ El botón selector de entrada NET no tiene ningún efecto en esta unidad, ya que la unidad no tiene selector de entrada “NET”. 4 Botones del cursor y botón ENTER: Mueve el cursor y confirma la selección. 5 $QVÏP35'672: Muestra el menú Ajuste rápido que le permite configurar las funciones frecuentemente utilizadas incluyendo la selección de entrada y el ajuste del volumen. 6 Botones de modo de audición: Le permite seleccionar el modo de audición. 7 Botón DIMMER: Cambia el brillo de la pantalla. 8 Botón ZONE2: Para utilizar cuando la unidad está conectada con un pre-amplificador principal en una habitación separada y el sonido se reproduce ahí. 9 Botón MUTING: Silencia el audio temporalmente. F $QVQPGU81.7/': Le permiten ajustar el volumen. G Botón RETURN: Regresa la pantalla al estado anterior. H Botón HOME: Muestra el menú Inicio, el cual le permite realizar configuraciones avanzadas así como utilizar otras funciones. I $QVÏP&+52.#;:Cambia la información en la pantalla.r Los botones que no sean 1
I se utilizan para la operación de otros dispositivos.10
Modos de audición Seleccione el modo deseado cambiando y escuchando sonido real en diferentes modos. Los modos de audición seleccionables dependen del formato de las señales de entrada.MOVIE/TV: Puede seleccionar un modo de audición adecuado para películas y programas de TV./75+%: Puede seleccionar los modos de audición adecuados para música.GAME: Puede seleccionar un modo de audición adecuado para juegos.56'4'1: Puede seleccionar un modo de audición para estéreo y todas las fuentes estéreo.r Para más información sobre los modos de escucha, consulte el Manual Avanzado.p&KTGEVqRCTCTGRTQFWEKTNCUUGÍCNGUFGGPVTCFCVCNcomo vienenSeleccionar este modo permite que las señales de entrada sean reproducidas tal como son. Por ejemplo, señales de 2 canales de un CD de música se reproducirán en estéreo, las señales en 5.1 canales en 5.1 canales y las señales en Dolby Digital de un disco blu-ray o DVD en el campo de sonido Dolby Digital de acuerdo al número especificado de canales. Otras funciones útiles
Reproducción de Vídeo y Audio desde Diferentes Fuentes: Es posible reproducir audio y vídeo desde diferentes fuentes. Por ejemplo, puede reproducir audio desde el reproductor de CD y vídeo desde el reproductor de BD/DVD. En ese caso, pulse BD/DVD y luego TV/CD. Inicie entonces la reproducción en el reproductor de BD/DVD y el reproductor de CD. Esta función es efectiva cuando se ha seleccionado una entrada que sólo tiene audio (TV/CD, AM o FM en la configuración inicial). Ajuste de la calidad de sonido: es posible mejorar o moderar los sonidos graves y agudos de los altavoces delanteros. Pulse TONE en la unidad principal varias veces para seleccionar el ajuste deseado entre “Bass”, “Treble” y “PM Bass” (Grave de fase concordante), y ajuste con +/-.p$CUUq: Le permite mejorar o moderar el nivel de graves.p6TGDNGq: Le permite mejorar o moderar los agudos.p2/$CUUq: Le permite mantener el registro medio limpio y mejorar eficazmente los graves. 5KNGPEKCT6GORQTCNOGPVG: Pulse MUTING en el mando a distancia. Pulse MUTING de nuevo para cancelar el silencio. Cambio del Brillo de la Pantalla: Pulse DIMMER en el mando a distancia varias veces para seleccionar el brillo deseado. Cambio de la Pantalla de Entrada: Pulse DISPLAY en el mando a distancia varias veces para cambiar la pantalla de la unidad principal en el siguiente orden:Fuente de entrada y volumenModo de audiciónFormato de señalFrecuencia de muestreo r Si se muestra “Dolby D 5.1” en formato de señal, están entrando las señales Dolby Digital de 5.1 canales. Cuando escuche la radio AM/FM, se mostrarán la banda, la frecuencia y el número de presintonía. 2
Escuchar la radio AM/FM El método de sintonización automática se explica en el Manual Básico. Para más información, consulte el Manual Avanzado. 1. 2WNUG#/Q(/GPNCWPKFCFRCTCUGNGEEKQPCTp#/qQp(/q 2. Pulse TUNING MODE en la unidad para que se KNWOKPGGNKPFKECFQTp#761qGPNCRCPVCNNCFGNCmisma. 3. Pulse TUNING en la unidad.Comienza la búsqueda automática de emisoras de radio. La búsqueda se para cuando encuentra una. Al sintonizar una emisora de radio, el indicador “ TUNED ” de la pantalla de la unidad se ilumina. El indicador “FM STEREO” se ilumina si la emisora de radio es una emisora FM.
TUNED FM STEREO AUTO (El contenido visualizado en la pantalla depende del país.)Guardar una Emisora de Radio: Le permite guardar hasta 40 de sus emisoras de radio AM/FM preferidas.1. Sintonice la emisora AM/FM que quiera guardar.2. Pulse MEMORY en la unidad: El número preestablecido de la pantalla parpadea.3. PulsePRESET varias veces en la unidad para elegir un número del 1 al 40 mientras el número de preajuste esté iluminado (unos 8 segundos).4. Pulse de nuevo MEMORY en la unidad.Cuando esté guardado, el número de preajuste deja de iluminarse. Repita este proceso con todas sus emisoras AM/FM preferidas. Pulse PRESET o CH +/- para seleccionar la emisora de radio guardada.11
Conexión y reproducción del dispositivo
Puede disfrutar de archivos de música almacenados en un
teléfono inteligente u otros dispositivos con Bluetooth de forma
inalámbrica. El área de cobertura es de 48 pies (15 metros).
r Los dispositivos compatibles con Bluetooth deben ser
compatibles con el perfil A2DP.
r Tenga en cuenta que la conexión con todos los dispositivos
que tengan Bluetooth no siempre está garantizada.
El emparejado es necesario cuando se utilizan dispositivos
compatibles con Bluetooth por primera vez. Antes de
comenzar el procedimiento, aprenda cómo activar la
función de configuración Bluetooth y conectar con otros
dispositivos en el dispositivo con Bluetooth.
2WNUG$.7'6116*GPGNOCPFQCFKUVCPEKC
La unidad entra en el modo de emparejado y el
/KGPVTCUGNKPFKECFQT$.7'6116*GUV½
parpadeando, complete la conexión en el dispositivo
compatible con Bluetooth en el área cercana dentro
de los 2 minutos siguientes aproximadamente.
Si el nombre de esta unidad se muestra en la pantalla
del dispositivo con Bluetooth, seleccione esta unidad. El
emparejado terminará en poco tiempo.
r Si se le pide una contraseña, introduzca “0000”.
r Cuando conecte la unidad a cualquier otro dispositivo
con Bluetooth, comience el emparejado pulsando y
manteniendo BLUETOOTH hasta que el indicador
BLUETOOTH comience a parpadear. Esta unidad
puede almacenar la información de hasta diez
dispositivos emparejados.
Reproducción de sonido del dispositivo con
Si la unidad está activada y el dispositivo compatible con
Bluetooth está conectado, la entrada cambiará automáticamente
a BLUETOOTH. Reproduzca música en este estado.
Puede tomar alrededor de un minuto hasta que la conexión
se establezca cuando la unidad está activada ya que la
función Bluetooth necesita algo de tiempo para comenzar.
r Si el ajuste del volumen en el dispositivo compatible con
Bluetooth es bajo, el sonido no saldrá desde esta unidad.
r Debido a las características de la tecnología inalámbrica
Bluetooth, el sonido producido en esta unidad puede
quedar ligeramente detrás del sonido reproducido en el
dispositivo Bluetooth.
Desde el menú Inicio podrá realizar ajustes avanzados
y usar funciones tales como la reproducción de archivos
en el dispositivo de almacenamiento USB. Para más
información sobre el funcionamiento, consulte el Manual
Pulse RCV en el mando a distancia y pulse HOME.
Aparecerá el menú Inicio en la pantalla de la TV. También
puede utilizar el botón HOME en la unidad principal.
Home Setup USB Sleep Timer InstaPrevue .
5GNGEEKQPGGNGNGOGPVQEQPNQUDQVQPGUFGN
cursor del mando a distancia y pulse ENTER para
confirmar su selección.
Para volver a la pantalla anterior, pulse RETURN. Para
volver al menú Inicio, pulse HOME.
5GVWR: Puede cambiar la asignación de los botones
de los terminales de entrada y del selector de entrada y
también realizar varios ajustes de los altavoces y otros
75$: Seleccione para conectar un dispositivo de
almacenamiento USB al puerto USB de manera que pueda
r “USB” se vuelve seleccionable después de que la función
USB comienza incluso si no puede ser seleccionado
primero. Puede tomar alrededor de un minuto iniciar.
5NGGR6KOGT: Seleccione para poner a la unidad en
modo de espera automáticamente cuando pasa el tiempo
Seleccione para la previsualización de
la entrada de vídeos desde las conexiones de entrada de
HDMI colectivamente en una sola pantalla. La pantalla tiene
una ventana principal (vídeo de entrada actual) y ventanas
secundarias (otros vídeos de entrada). Para cambiar la
entrada actual, seleccione la ventana secundaria deseada
con los botones del cursor y pulse ENTER.
r Una ventana secundaria negra se muestra para la
entrada sin señales de vídeo.
r “InstaPrevue” no se puede seleccionar si el vídeo está
entrando desde HDMI IN 6 o no hay señal en la entrada
seleccionada actualmente.
r Dependiendo de las señales de vídeo, es posible que la
imagen no se muestre correctamente en las miniaturas
de previsualización.12
Uso del menú de Ajuste rápido
En el menú Ajuste rápido puede configurar las funciones
frecuentemente utilizadas incluyendo la selección de
entrada y el ajuste del volumen.
2WNUG35'672GPGNOCPFQCFKUVCPEKC
El menú de Ajuste rápido se muestra en la pantalla de
TV conectada. Quick Setup Input Audio Information Listening Mode 2.
5GNGEEKQPGGNGNGOGPVQEQPNQUDQVQPGUFGN
cursor del mando a distancia y pulse ENTER para
confirmar su selección.
Para volver a la pantalla anterior, pulse RETURN.
Input: Seleccione la entrada y compruebe la asignación
de los botones del selector de entrada.
Audio: Puedes cambiar los diferentes ajustes de sonido,
como el ajuste del nivel del altavoz y la calidad del sonido.
r No se puede seleccionar este ajuste cuando el audio se
reproduce desde los altavoces de la TV.
#85[PE: Si el vídeo va por detrás del audio, puede
retrasar el audio para corregir la diferencia.
r No puede seleccionarse si la entrada es “USB” o
r No puede ajustarse si el modo de escucha es
Bass, Treble: Ajusta el volumen del altavoz frontal.
r No puede ajustarse si el modo de escucha es
PM Bass (Phase Matching Bass): Suprime el cambio de
fase en el rango medio para mejorar el sonido de los bajos.
Así se puede obtener un sonido de bajos suave y poderoso.
r No puede ajustarse si el modo de escucha es
5WDYQQHGT.GXGN%GPVGT.GXGN: Ajusta el nivel del
altavoz mientras escucha el sonido. El ajuste que realizó
será restaurado al estado previo cuando ponga la
unidad en modo de espera.
r Los altavoces no pueden ser ajustado si han sido
ajustados en “No” o “Ninguno” en “Sp Config”.
.CVG0KIJV: Hace que los sonidos pequeños se oigan
con facilidad. Es muy útil cuando necesita reducir el
volumen al ver una película muy tarde por la noche.
Puede disfrutar el efecto únicamente con fuentes Dolby
Digital, Dolby Digital Plus y Dolby TrueHD.
r Poner la unidad en modo de espera colocará el
ajuste en “Desactivado”. En el caso de Dolby TrueHD,
el ajuste se establecerá en “Auto”.
Music Optimizer: Mejora la calidad del audio
comprimido. La reproducción de sonido de archivos
comprimidos con pérdidas tales como MP3 será
mejorada. La configuración puede ajustarse de forma
separada en cada entrada.
r La configuración es efectiva en las señales de 48
kHz o menos. La configuración no es efectiva en las
r No puede ajustarse si el modo de escucha es
Cinema Filter: Ajusta la banda de sonido que fue
procesada para mejorar su rango de agudos para
hacerla más adecuada para el sistema de cine en casa.
Esta función se puede utilizar en los siguientes modos
Information: Muestra la información del audio.
.KUVGPKPI/QFG: Seleccione el modo de audición desde
las categorías de “MOVIE/TV”, “MUSIC” y “GAME”.
r No puede seleccionarse cuando el audio se reproduce
desde los altavoces de la TV.13
Para desactivar la función multizona
Podrá escuchar el sonido en otra habitación realizando
la conexión de zona (analógico) entre la unidad y el
amplificador integrado ubicado en la otra habitación.
Podrá usar reproductores Blu-ray Disc en la habitación
principal en la cual se encuentra la unidad al mismo tiempo
que recibe emisiones de AM/FM en la otra habitación.
El audio puede reproducirse simultáneamente en la
habitación principal y en la otra habitación, o solamente en
r Las fuentes de las que puede disfrutar en la otra
habitación son los reproductores conectados a las
clavijas de entrada de audio analógico y las emisiones
r Cuando escuche transmisiones AM/FM, no puede
seleccionar diferentes estaciones para la habitación
principal y la habitación separada. Por lo tanto, en ambas
habitaciones se oirá la transmisión de la misma estación.
Conexión con el reproductor
Para enviar audio de un reproductor de Discos Blu-ray o de
otro reproductor como la fuente de reproducción de Zona,
es necesario conectar los conectores de salida de audio
RCA del reproductor y los conectores de entrada de audio
analógico de la unidad usando el cable de audio analógico. AUDIO OUT
La salida a multizona no es posible si la conexión se
realiza solamente con el cable HDMI o el cable digital.
Podría ser necesario el ajuste de la salida de audio
analógico en el reproductor.
Realizar la conexión multizona
Conecte los conectores ZONE 2 LINE OUT de la unidad y
los conectores de entrada de línea del preamplificador en
otra habitación con un cable de audio analógico (RCA).
Ejecutando la reproducción multizona
Pulse ZONE2 en el mando a distancia, apunte el
mando a distancia al sensor del mando a distancia y
“Z2” se ilumina en la unidad y la ZONA de función está
activada. (ZONE 2 está ahora activada.)
Pulse ZONE2 en el mando a distancia otra vez
[RWNUG+02765'.'%614FGNCGPVTCFCCUGT
reproducida en una habitación separada.
Para reproducir la misma fuente que en la habitación
principal y en la habitación separada, mantenga pulsado
ZONE2 durante 3 segundos.
El volumen debería ser ajustad con el pre-amplificador
principal utilizado en la habitación separada.
Para controlar en la unidad principal: Pulse ZONE2
y dentro de los siguientes 8 segundos, pulse el botón
del selector de la entrada que será reproducida en una
habitación separada. Para reproducir la misma fuente en
la habitación principal y en la habitación separada, pulse
Para desactivar la función multizona: Pulse ZONE2 en el
mando a distancia y pulse
RECEIVER. O pulse OFF en
la unidad principal.
r La reproducción multizona no podrá ser realizada si
un reproductor está conectado a un conector HDMI
utilizando un cable HDMI o a un conector ÓPTICO/
COAXIAL utilizando el cable digital. Conecte los
reproductores mediante cable de audio analógico para
la reproducción multizona. El ajuste de salida de audio
analógica podría ser necesario en el reproductor.
Si ZONE 2 está activado, el consumo de energía durante
el modo de espera es mayor que el normal.
Cuando ZONE 2 está activado, la función del sistema
vinculado RI (entrelazado entre componentes Onkyo)
1056#0&$;: Enciende la unidad o la pone
+PFKECFQT$.7'6116*: Parpadea mientras el
emparejamiento con un dispositivo compatible con
Bluetooth está en proceso y permanece iluminado
cuando el emparejamiento se ha completado.
Botón ZONE 2: Controla la función ZONA.
Botón OFF: Desactiva la función ZONA.
5GPUQTFGNOCPFQCFKUVCPEKC: Recibe señales del
$QVQPGU.+56'0+0)/1&': Le permite seleccionar el
el brillo de la pantalla.
$QVÏP4626;62/QFGNQUGWTQRGQU: Puede
utilizarse cuando recibe la información de texto de la
estación transmisora.
$QVÏP/'/14;: Registra o borra una estación.
F Botón TUNING MODE: Cambia el modo de
$QVÏP37+%-5'672: Muestra el menú de
configuración rápida.
H Botón HOME: Muestra el menú Inicio.
I Botones del cursor, botón
y botón ENTER: Mueve el cursor y
confirma la selección. Cuando escuche transmisiones
AM/FM, sintonice la estación con
seleccione la estación registrada con
J Botón RETURN: Regresa la pantalla al estado anterior.
/75+%126+/+<'4: Activa/
desactiva la función Optimizador de Música que mejora
la calidad del sonido del audio comprimido.
%QPGZKÏP2*10'5: Se conectan auriculares estéreo
con una clavija estándar.
N Botones TONE y Nivel de Tono: Ajusta el tono alto y el
O Botones de selector de entrada: Cambia la entrada a
Cambia la información en la pantalla.
Q Conexiones AUX INPUT AUDIO/VIDEO: Una
videocámara u otro dispositivo similar está conectado.
R Indicador HDMI THRU: Se ilumina cuando la función
HDMI Through está habilitada.15

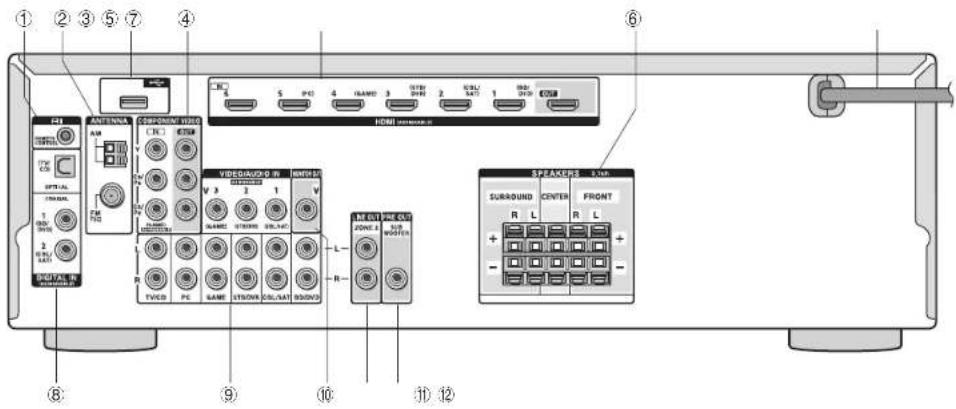

%QPGZKÏP4+4'/16'%10641.: Un producto
Onkyo con una conexión RI puede ser conectado y
sincronizado con esta unidad.
%QPGZKÏP(/#06'00#ŝ[VGTOKPCN#/
ANTENNA: Las antenas suministradas están conectadas.
2WGTVQ75$: Un dispositivo de almacenamiento USB
está conectado de manera que los archivos de música
almacenados se pueden reproducir.
Conexiones IN y OUT de COMPONENT VIDEO:
Conexiones de entrada/salida de vídeo por
Conexiones HDMI IN/OUT: Señales de video digital y
señales de audio son transmitidas entre la unidad y los
dispositivos conectados.
6GTOKPCNGU52'#-'45: Los altavoces están
Cable de alimentación
%QPGZKQPGU&+)+6#.+0%1#:+#.126+%#.: Entran
señales de audio digital.
Conexiones VIDEO/AUDIO IN: Entran señales
analógicas de vídeo y señales de audio.
F Conexión MONITOR OUT V: Las señales de vídeo
salen a la TV o monitor conectado.
%QPGZKQPGU.+0'176<10': Conectores de salida
de audio conectados al preamplificador principal para la
reproducción multizona en una habitación separada.
%QPGZKQPGU24'17657$911('4: Un subwoofer
con amplificador integrado está conectado.

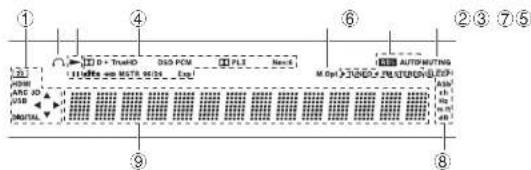

Se ilumina en las siguientes condiciones. “Z2”: La salida
ZONE2 está activada. / “HDMI”: Entran señales HDMI y
el selector de entrada HDMI está seleccionado. / “ARC”:
Entran señales de audio desde una TV compatible
con ARC y el selector de entrada de TV/CD está
seleccionado. / “3D”: Las señales de entrada son 3D. /
): La entrada “USB” está seleccionada y el
dispositivo de almacenamiento USB está conectado. /
“DIGITAL”: Entran señales digitales y el selector de
entrada digital está seleccionado. / Indicadores de
cursor: Se controla USB.
“USB” parpadearán si la conexión no es correcta.
Se ilumina cuando se conectan unos auriculares.
Se ilumina cuando se controla USB.
Se ilumina de acuerdo al tipo de señales digitales de
entrada y al modo de audición.
Se ilumina cuando el Music Optimizer está activado.
Se ilumina en las siguientes condiciones. “AUTO”: El
modo de sintonización es automático. / “
se realiza una sintonización automáticamente. / “FM STEREO”: Recepción de FM estéreo. / “RDS” (modelos
europeos): Recepción de transmisión RDS.
“MUTING”: Parpadea cuando se encuentra silenciado.
Se ilumina en las siguientes condiciones. “SLEEP”:
El temporizador apagado ha sido establecido. / “ASb”
(Espera Automática): El modo de Espera Automático
está activada. / “ch”: El canal ha sido establecido. / “Hz”:
Las frecuencias de cruce han sido establecidas: / “m ft”:
Las distancias de los altavoces han sido establecidas. /
“dB”: El volumen del altavoz está siendo ajustado.

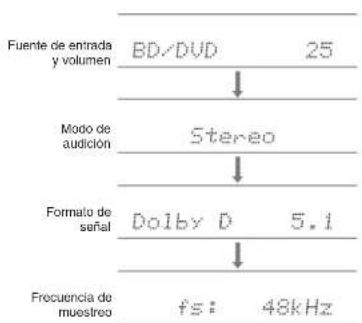

Muestra información varia sobre las señales de entrada.
Al pulsar DISPLAY se muestra el tipo de señales
digitales de entrada y el modo de audición.Resolución de Problemas
16 Antes de iniciar el procedimientoEl problema puede solucionarse simplemente encendiendo y apagando la alimentación o desconectando/conectando el cable de alimentación, lo cual es más sencillo que el procedimiento de conexión, ajuste y operación. Intente las medidas simples tanto en la unidad como en el dispositivo conectado. Si el problema es que el vídeo o el audio no son enviados o que no funciona la operación enlazada a HDMI, desconectar/conectar el cable HDMI podría ser la solución. Durante la reconexión, tenga cuidado de no doblar el cable HDMI debido a que si se dobla el cable podría no ser insertado correctamente. Después de la reconexión, apague y vuelva a encender la unidad y el dispositivo conectado. El receptor de AV se apaga de forma imprevista.
r El receptor de AV entrará automáticamente en el modo
en espera cuando se haya ajustado e iniciado el modo
de Espera Automático.
No hay sonido o se oye muy bajo.
r Se ha seleccionado un botón selector de entrada
equivocado. Seleccione una entrada correcta para el
reproductor. Compruebe también que el silencio no está
r No todos los modos de audición utilizan todos los
r Se ha elegido un botón de selección de entrada
r Para mostrar vídeo desde el reproductor conectado en
la pantalla de la TV mientras la unidad está en modo de
espera, necesitará activar “HDMI Through”.
r Si la imagen del televisor aparece borrosa o mal
definida, puede que los cables de conexión o el
código de alimentación de la unidad estén causando
interferencias. En dicho caso, aleje el cable de la antena
del televisor de los cables de la unidad.
El control HDMI no funciona correctamente.
r Ajuste la configuración del CEC de la unidad en
“Activado”. También es necesario realizar el ajuste del
sistema vinculado HDMI en la TV. Consulte el manual de
instrucciones de la TV para obtener más información.

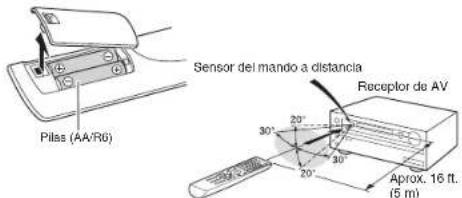

El mando a distancia no funciona.
r Asegúrese de pulsar RCV primero antes de operar la
unidad con el mando a distancia.
Al usar la función Multizona no se emite sonido.
r Con la función Multizona, el sonido solamente es emitido
al conectar un componente externo a las clavijas de
entrada de audio analógico de la unidad en uso, o
al recibir emisiones de AM/FM. La emisión de audio
de zona no es posible si el reproductor y la unidad
están conectados mediante un cable HDMI o un cable
digital. Conecte las clavijas de salida de audio RCA del
reproductor y las clavijas de entrada de audio analógico
de la unidad usando un cable de audio analógico (RCA).
Igualmente, algunos reproductores necesitarán la
configuración de la salida de audio analógico.
r Intente desenchufar/enchufar la unidad y el reproductor
con Bluetooth. Después de eso, compruebe que
la función Bluetooth esté activada en el dispositivo
compatible con Bluetooth y que la conexión con la
unidad haya sido establecida.
Restauración de la unidad
Reajustar la unidad al estado en el que se encontraba en
el momento de envío podría solucionar el problema. Si las
medidas anteriores no solucionan el problema, reinicie la unidad
usando el siguiente procedimiento. Si restablece el estado de la
unidad, sus preferencias serán restablecidas a los valores por
defecto. Apúntelos antes de comenzar el restablecimiento.
/KGPVTCUOCPVKGPGRWNUCFQ%$.5#6GPNCWPKFCF
principal (tenga en cuenta que el paso 2 debe ser
realizado con este botón pulsado),
1056#0&$;GPNCWPKFCFRTKPEKRCNp%NGCTqCRCTGEG
en la pantalla y la unidad regresa al modo de espera) Clear 1. Mientras mantiene pulsado CBL/SAT, 2. pulse z ON/STANDBY. z
Cómo restablecer el mando a distancia:
Mientras mantiene pulsado RCV en el mando a
distancia, pulse HOME hasta que el indicador
remoto se encienda (aproximadamente 3 segundos)
En un lapso de 30 segundos, pulse nuevamente RCV RCV Indicadordel mando HOME17
ohmios, 2 canales activos a 1 kHz, con un máximo de distorsión
1 canal activo a un 1% (IEC) (Otros)
IEC60268-Potencia de salida máxima a corto plazo
9ŝ(TQPVCN
THD+N (Distorsión Armónica Total+Ruido)
0,7% (20 Hz - 20 kHz, media potencia)
Factor de Atenuación
(TQPVCNM*\ŝ
Sensibilidad de Entrada e Impedancia (Desequilibrio)
Nivel de Salida RCA Nominal e Impedancia
Nivel de Salida RCA Máximo e Impedancia
8Mŝ.+0'176
Respuesta de Frecuencia
5 Hz - 100 kHz/+1 dB, –3 dB (modo Direct)
Características de Control de Tono
±10 dB, 20 Hz (BASS)
±10 dB, 20 kHz (TREBLE)
Relación Señal/Ruido
Impedancia Altavoces
5GEEKÏPFG8ÉFGQ Sensibilidad de Entrada/Nivel de Salida e Impedancia
Respuesta de Frecuencia de Vídeo por Componentes
5 Hz - 100 MHz/+0 dB, –3 dB
5GEEKÏPFGN5KPVQPK\CFQT Rango de Frecuencia de Sintonización de FM
87,5 MHz - 107,9 MHz(Norteamericanos)
87,5 MHz - 108,0 MHz, RDS (Otros)
Rango de frecuencia de sintonización de AM
522/530 kHz - 1611/1710 kHz
Canal Preestablecido
5GEEKÏP$NWGVQQVJ Sistema de comunicación
Especificación Bluetooth versión 2.1 + EDR (Enhanced Data Rate)
Rango de comunicación máximo
Línea de visión de 15 m (
Banda de 2,4 GHz (2,4000 GHz - 2,4835 GHz)
Método de modulación
FHSS (Espectro Ensanchado por Salto de Frecuencia)
Perfiles compatibles con Bluetooth
A2DP 1.2 (Perfil de Distribución de Audio Avanzado)
AVRCP 1.3 (Perfil de Control Remoto de Audio y Vídeo)
SBC Rango de transmisión (A2DP)
20 Hz - 20.000 Hz (Frecuencia de muestreo 44,1 kHz)
El rango real variará dependiendo de factores como los obstáculos
entre los dispositivos, campos magnéticos alrededor de un horno de
microondas, electricidad estática, teléfono inalámbrico, sensibilidad de
rendimiento de la antena, sistema operativo, aplicación de software, etc.
0,3 W (Modo de espera, otros)
8,1 kg (17,9 lbs.) (Otros)
OUT Resolución de Vídeo
Las especificaciones y características están sujetas a cambios sin previo aviso.Información sobre licencias y marcas comerciales
Fabricado bajo licencia de los laboratorios Dolby. Dolby, Pro Logic y el símbolo
de la doble D son marcas registradas de los laboratorios Dolby.
Para información sobre patentes DTS, vea http://patents.dts.com.
Fabricado bajo licencia de DTS Licensing Limited. DTS, DTS-HD, el símbolo y
el conjunto de DTS y el símbolo son marcas registradas de DTS, Inc. © DTS,
Inc. Todos los derechos reservados.
“CINEMA FILTER” y “CINEMA FILTER (logotipo)” son marcas registradas de la
“RIHD” y “RIHD (logotipo)” son marcas registradas de la corporación Onkyo.
Los términos HDMI e Interfaz Multimedia de Alta Definición HDMI y el logotipo
HDMI son marcas registradas de HDMI Licensing LLC en los Estados Unidos y
y los logotipos son marcas registradas propiedad de
Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Onkyo está
bajo licencia. Otras marcas registradas y nombres comerciales pertenecen a
sus respectivos propietarios.
Onkyo no garantiza la compatibilidad Bluetooth entre el receptor de AV y todos
los dispositivos con tecnología Bluetooth.
Para obtener información sobre la compatibilidad entre el receptor de AV
y otro dispositivo con tecnología Bluetooth, consulte al distribuidor y la
documentación del dispositivo. En algunos países, es posible que el uso de
dispositivos Bluetooth esté restringido. Consulte con las autoridades locales.
InstaPrevue y el logotipo InstaPrevue son marcas registradas de Silicon Image,
Inc. en los Estados Unidos y en otros países.
Apple, iPod y iPhone son marcas registradas de Apple Inc., registradas en los
Estados Unidos y en otros países.
Apple TV es una marca registrada de Apple Inc., registrada en los Estados
Unidos y en otros países.
Este producto esta protegido por determinados derechos de la propiedad
intelectual de Microsoft. Está prohibido el uso o distribución de esa tecnología
fuera de este producto sin una licencia de Microsoft.
Windows y el logotipo Windows son marcas registradas del grupo de
compañías Microsoft.
El Código QR es una marca registrada de DENSO WAVE INCORPORATED.
Safari es una marca registrada de Apple Inc., registrada en los Estados Unidos
“x.v.Color” es una marca registrada de la corporación Sony.
Tecnología de codificación de audio MPEG Capa 3 licenciada por Fraunhofer
“Todas las demás marcas registradas son propiedad de sus respectivos
Para los Modelos Europeos
Declaración de Conformidad
Declaramos, bajo nuestra total responsabilidad,
que este producto cumple con las normas:
– Límites y métodos de medición de las
caracteísticas de perturbación radioeléctrica
– Límites de las emisiones harmónicas vigentes
– Limitación de los cambios de tensión,
fluctuaciones de tensión y la oscilación
– Directiva de Restricción de ciertas Sustancias Peligrosas (RoHS por sus
siglas en inglés), 2011/65/EU
– Por la presente, Onkyo Corporation, declara que este TX-SR333 cumple
con los requisitos esenciales y otras exigencias relevantes de la Directiva
