MANUAL DE USUARIO 42LB5700 LG
Emplee un divisor de señal cuando
desee utilizar más de dos TV.
Si la imagen es de poca calidad, instale
un amplificador de señal correctamente
para mejorar la calidad de imagen.
Si la imagen es de poca calidad con una
antena conectada, intente volver a orientar
la antena en la dirección adecuada.
No se suministran el cable de antena ni
Para conectar la TV a una antena parabólica,
enchufe un cable de RF de satélite a una toma de
Antes de conectar el enchufe de
alimentación de la TV a la toma de pared,
compruebe que ha conectado la TV al
adaptador de alimentación de CC.
transformador CC antes de ligar a ficha
Transmite las señales de audio y vídeo de
un dipositivo externo a la TV. Use el cable
euroconector para conectar el dispositivo externo
a la TV, tal y como se muestra en la siguiente
1 Salida de TV: salida de señales de TV
Todo cable euroconector que se emplee
deberá estar blindado.
Conecte la TV a los dispositivos externos. Para
conseguir la mejor calidad de imagen y sonido,
conecte el dispositivo externo y la TV con el cable
HDMI tal como se muestra. Algunos cables no se
MAKING CONNECTIONS Español
Puede conectar varios dispositivos externos
a la TV y cambiar entre los modos de entrada
para seleccionar un dispositivo externo. Para
obtener más información sobre la conexión de
dispositivos externos, consulte el manual que se
incluye con cada dispositivo.
Los dispositivos externos disponibles son:
receptores HD, reproductores de DVD,
vídeos, sistemas de audio, dispositivos de
almacenamiento USB, PC, consolas de juegos,
La conexión de dispositivos externos
puede variar entre distintos modelos.
Conecte los dispositivos externos a la
TV independientemente del orden de los
Si graba un programa de TV en un
grabador de DVD o un vídeo, asegúrese
de conectar el cable de entrada de señal
de TV a la TV a través del grabador
de DVD o del vídeo. Para obtener
más información sobre la grabación,
consulte el manual que se incluye con el
dispositivo que se conecte.
Consulte el manual del equipo externo
para obtener las instrucciones de
Si conecta una consola de juegos a la
TV, emplee el cable proporcionado con el
dispositivo en cuestión.
En el modo PC, puede que se genere
ruido asociado a la resolución, al patrón
vertical, al contraste o a la luminosidad.
Si se produce ruido, cambie la salida PC
a otra resolución, cambie la frecuencia
de actualización o ajuste la luminosidad y
el contraste del menú IMAGEN hasta que
la imagen se muestre más clara.
En el modo PC, puede que algunos
ajustes de la resolución no funcionen
correctamente en función de la tarjeta
manual fornecido com cada dispositivo.

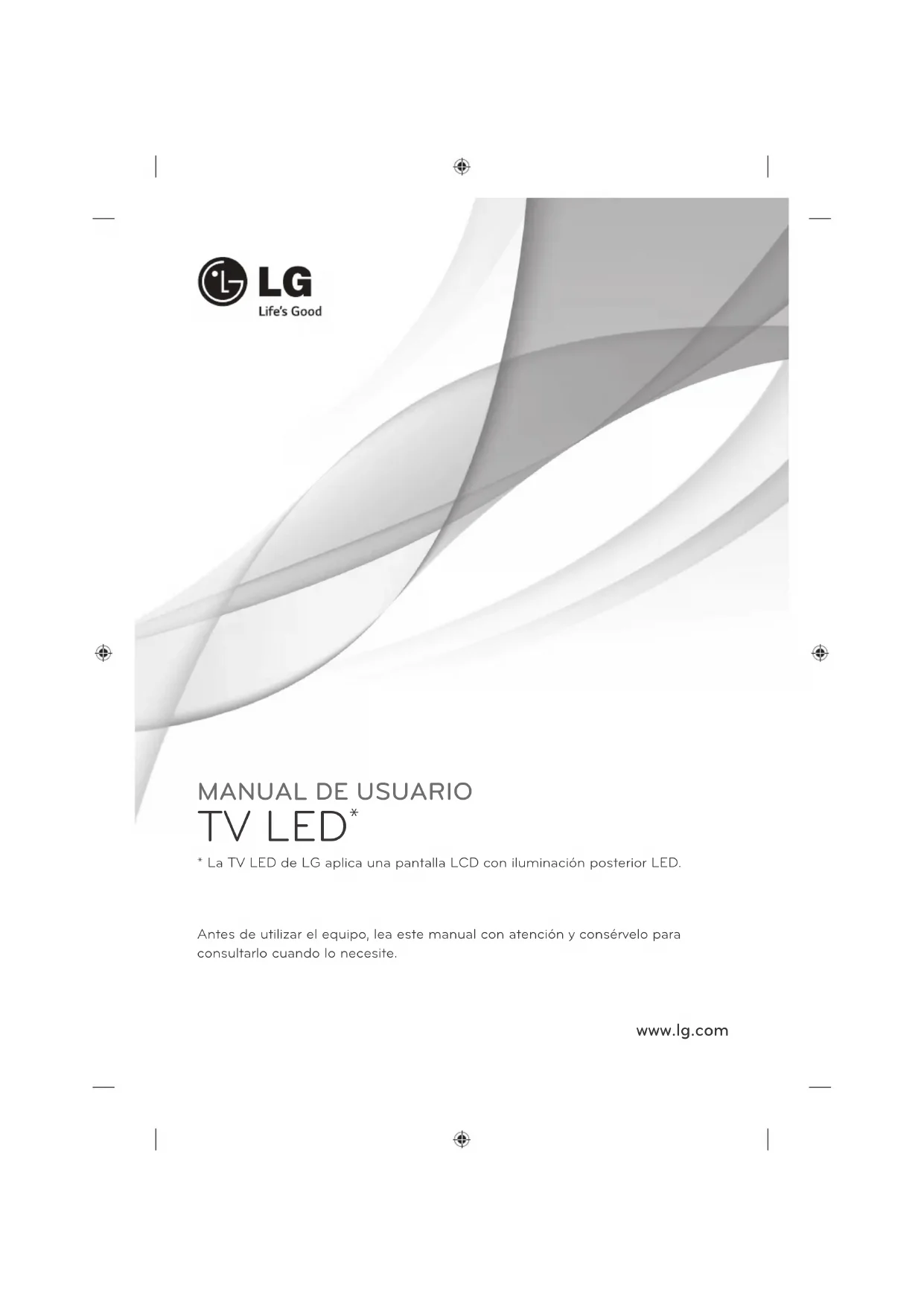

Antes de utilizar el equipo, lea este manual con atención y consérvelo para
consultarlo cuando lo necesite.
* La TV LED de LG aplica una pantalla LCD con iluminación posterior LED.
ESPAÑOL LICENCIAS / AVISO DE SOFTWARE DE CÓDIGO ABIERTO
/ CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO LICENCIAS Las licencias admitidas pueden diferir según el modelo. Para obtener más información acerca de las
licencias, visite www.lg.com.
AVISO DE SOFTWARE DE CÓDIGO ABIERTO Para obtener el código fuente correspondiente GPL, LGPL, MPL y otras licencias de código abierto que
contiene este producto, visite http://opensource.lge.com.
Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad
de la garantía y avisos de copyright.
LG Electronics también le proporcionará código abierto en CD-ROM por un importe que cubre los gastos
de su distribución (como el soporte, el envío y la manipulación) previa solicitud por correo electrónico a
opensource@lge.com. Esta oferta es válida durante tres (3) años a partir de la fecha de adquisición del
CONFIGURACIÓN DEL DISPOSITIVO DE CONTROL EXTERNO
3DUDREWHQHUPiVLQIRUPDFLyQVREUHODFRQ¿JXUDFLyQGHOGLVSRVLWLYRGHFRQWUROH[WHUQRYLVLWHwww.lg.com3
ESPAÑOL INSTRUCCIONES DE SEGURIDAD INSTRUCCIONES DE SEGURIDAD Lea detenidamente estas instrucciones de seguridad antes de utilizar el producto.
No coloque la TV ni el mando a distancia en los siguientes entornos:
- Una ubicación expuesta a luz solar directa
- Un área con mucha humedad, como un cuarto de baño
- Cerca de cualquier fuente de calor, como hornos u otros dispositivos que
- Cerca de la encimera de la cocina o de un humidificador, donde puede
estar expuesta a vapor o aceite
- Un área expuesta a la lluvia o al viento
- Cerca de recipientes que contengan agua, como floreros
De lo contrario, podrían producirse incendios, descargas eléctricas, averías
o deformaciones en el producto.
No coloque el producto donde pueda verse expuesto al polvo.
Esto supone un riesgo de incendio.
El enchufe de la toma de corriente es el dispositivo de desconexión. Debe
poder acceder en todo momento a dicho enchufe.
No toque el enchufe de alimentación con las manos húmedas. Si las
clavijas están húmedas o cubiertas de polvo, séquelas o límpielas.
Si hay un exceso de humedad, podría sufrir una descarga.
Asegúrese de conectar el cable de alimentación a una toma de corriente
(Excepto para dispositivos sin toma a tierra).
Podría electrocutarse o sufrir daños personales.
Asegúrese de enchufar el cable de alimentación hasta el final.
Si el cable de alimentación no está completamente conectado, puede
provocar un incendio.
Asegúrese de que el cable de alimentación no entra en contacto con
objetos calientes, como una estufa.
Esto puede suponer un riesgo de incendio o de descarga eléctrica.
No coloque objetos pesados, ni el propio producto, sobre los cables de
De lo contrario, podría provocar incendios o descargas eléctricas.4
ESPAÑOL INSTRUCCIONES DE SEGURIDAD
Pliegue el cable de antena que conecta la TV con la antena externa del
edificio para evitar que se moje con la lluvia.
El agua podría dañar el interior del producto y podrían producirse
descargas eléctricas.
Cuando monte la TV en la pared, asegúrese de no hacerlo dejando los
cables de señal y de alimentación colgando por la parte trasera.
Podría causar un incendio o producir una descarga eléctrica.
No enchufe demasiados dispositivos eléctricos a una misma toma de
alimentación eléctrica múltiple.
De lo contrario, podría producirse un incendio por exceso de calentamiento.
No golpee ni deje caer el producto cuando lo conecta a dispositivos
De lo contrario, podrían producirse lesiones personales o daños en el
Mantenga el embalaje de vinilo o de material aislante lejos del alcance de
El material aislante es nocivo si se ingiere. En caso de ingestión por error,
provoque el vómito del paciente y acuda al hospital más cercano. El
embalaje de vinilo también puede provocar asfixia. Manténgalo fuera del
alcance de los niños.
No permita que los niños se suban ni se agarren a la TV.
De lo contrario, la TV podría caerse y ocasionar daños personales.
Deseche adecuadamente las pilas usadas para evitar que los niños las
En caso de que esto suceda, consulte con un médico inmediatamente.
No introduzca materiales conductores (como una varilla de metal) en un
extremo del cable de alimentación mientras el otro extremo está enchufado
a la toma de corriente de pared. Tampoco toque el cable de alimentación
una vez enchufado a la toma de corriente.
Podría electrocutarse.
(En función del modelo)
No coloque ni almacene sustancias inflamables cerca del producto.
Una manipulación imprudente de estas sustancias podría provocar una
explosión o un incendio.
No introduzca objetos metálicos (como monedas, horquillas, varillas o
alambres) ni inflamables (como papel o cerillas) dentro del producto. Debe
prestarse una atención especial a los niños.
Pueden producirse descargas eléctricas, incendios o daños personales.
Si se introduce un objeto extraño en el producto, desconecte el cable de
alimentación y póngase en contacto con el centro de atención al cliente.
No pulverice agua sobre el producto ni frote con ninguna sustancia
inflamable (como disolvente o benceno). Puede causar un incendio o una
descarga eléctrica.5
ESPAÑOL INSTRUCCIONES DE SEGURIDAD
No deje que el producto sufra impactos o que caigan objetos sobre él o
Podría electrocutarse y el producto podría sufrir daños.
No toque el producto o la antena durante una tormenta eléctrica.
Podría electrocutarse.
No toque la toma de corriente cuando se produzca una fuga de gas. Abra
las ventanas y ventile la habitación.
Una chispa podría provocar un incendio o causarle quemaduras.
No desmonte, repare ni modifique el producto según su criterio.
Puede causar un incendio o una descarga eléctrica.
Póngase en contacto con el centro de atención al cliente para cualquier
comprobación, calibración o reparación.
Si ocurre algo de lo indicado a continuación, desenchufe inmediatamente
el producto y póngase en contacto con su centro de servicio local.
- El producto ha sufrido un impacto
- Se ha dañado el producto
- Se han introducido objetos extraños en el producto
- El producto emitió humo o un olor extraño
Esto podría provocar incendios o descargas eléctricas.
Si no tiene previsto utilizar el producto durante mucho tiempo, desenchufe
el cable de alimentación.
La acumulación de polvo puede provocar incendios, mientras que el
deterioro del revestimiento aislante puede provocar fugas eléctricas,
descargas o incendios.
El aparato no debe quedar expuesto a goteras ni salpicaduras. Tampoco
deberá colocar encima objetos con contenido líquido, como floreros.
No instale este producto en una pared si puede quedar expuesto al aceite o a la neblina de
aceite. Esto podría dañar el producto y provocar que se caiga.
Instale el producto en un lugar alejado de ondas de radio.
Entre la antena exterior y las líneas de alimentación debe dejarse una
distancia suficiente como para evitar que se entren en contacto, incluso en
caso de caída de la antena.
Podría producirse una descarga eléctrica.6
ESPAÑOL INSTRUCCIONES DE SEGURIDAD
No instale el producto en lugares como un estante poco estable o una
superficie inclinada. Evite también los lugares donde haya vibraciones o en
los que no se pueda sostener totalmente.
De lo contrario, el producto podría caerse o darse la vuelta, lo cual podría
producir daños personales o daños en el producto.
Si instala la TV en un soporte, es necesario que tome medidas para evitar
que el producto vuelque. De lo contrario, el producto podría darse la vuelta,
lo cual podría producir daños personales.
Si tiene intención de montar el producto en la pared, fije la interfaz de montaje estándar VESA
(piezas opcionales) a la parte posterior del producto. Cuando instale el equipo de forma que vaya
a utilizar el soporte de pared (piezas opcionales), fíjelo cuidadosamente para que no se caiga.
Utilice únicamente los elementos adjuntos/accesorios especificados por el fabricante.
Cuando instale la antena, consulte con un técnico cualificado.
De lo contrario, corre riesgo de incendio o de descarga eléctrica.
Le recomendamos que mantenga una distancia de 2 a 7 veces la longitud
diagonal de la pantalla cuando vea la TV.
Si ve la TV durante un largo período de tiempo, es posible que vea borroso.
Utilice solamente el tipo especificado de pila.
De lo contrario, podrían producirse daños en el mando a distancia.
No mezcle pilas nuevas y antiguas.
De lo contrario, podrían sobrecalentarse las pilas y presentar fugas.
No exponga las baterías a temperaturas muy elevadas y manténgalas alejadas de la luz solar
directa, el fuego y emisores de calor eléctricos.
NO coloque baterías no recargables en el dispositivo mientras se esté cargando.
Asegúrese de que no hay objetos entre el mando a distancia y el sensor.
La señal del mando a distancia puede verse afectada por la luz del sol por
otra luz fuerte. En este caso, oscurezca la habitación.
Cuando conecte dispositivos externos como videoconsolas, asegúrese de
que los cables que se conectan sean lo suficientemente largos.
De lo contrario, el producto podría darse la vuelta, lo cual podría producir
daños personales o daños en el producto.
No encienda ni apague el producto enchufando y desenchufando la clavija
a la toma de pared. (No utilice la clavija para como un interruptor).
Puede provocar un fallo mecánico o una descarga eléctrica.7
ESPAÑOL INSTRUCCIONES DE SEGURIDAD
Siga las instrucciones de instalación que se indican a continuación para
evitar que el producto se sobrecaliente.
- La distancia entre el producto y la pared ha de ser de al menos 10 cm.
- No instale el producto en un lugar sin ventilación (p. ej., en un estante o
- No instale el producto en una alfombra o un cojín.
- Asegúrese de que la rejilla de ventilación no está bloqueada por
manteles o cortinas.
De lo contrario, se pueden producir incendios.
Procure no tocar las aberturas de ventilación cuando la TV haya estado
funcionando durante largos períodos de tiempo, ya que pueden calentarse.
Esto no afecta al funcionamiento ni al rendimiento del producto.
Revise periódicamente el cable del aparato, y si su aspecto indica daños o deterioro,
desenchúfelo, deje de utilizarlo y haga que un profesional de servicio autorizado lo sustituya por
una pieza de repuesto idéntica.
Evite que el polvo se acumule en las clavijas del enchufe de alimentación o
Esto supone un riesgo de incendio.
Proteja el cable de alimentación de un mal uso físico o mecánico: no lo
retuerza, no lo doble ni lo punce y evite que se cierre ninguna puerta sobre
él. No camine sobre el cable. Preste especial atención a los enchufes, las
tomas de pared y el punto de salida del cable en el aparato.
No presione el panel con fuerza usando la mano ni ningún objeto afilado
como un clavo, lápiz o bolígrafo, ni tampoco lo raye.
Evite tocar la pantalla o colocar los dedos sobre ella durante un tiempo
prolongado. Si lo hace, podría provocar una distorsión temporal en la
Cuando limpie el producto y sus componentes, desconecte la corriente
primero y límpielo con un paño suave. Una fuerza excesiva podría producir
arañazos o decoloración. No pulverice agua ni limpie el producto con un
paño húmedo. No utilice nunca limpiacristales, productos industriales o
para vehículos, abrasivos o cera, benceno, alcohol, etc., ya que pueden
dañar el producto y el panel.
De lo contrario, podrían producirse incendios, descargas eléctricas o daños
en el producto (deformación, corrosión o roturas).
Siempre que la unidad esté conectada a la toma de corriente, no estará desconectada de la
fuente de alimentación aunque el INTERRUPTOR de la unidad esté apagado.
Cuando desconecte el cable, agárrelo por el enchufe y desenchúfelo.
Si los cables que se encuentran en el interior del cordón alimentación se
desconectan, puede producirse un incendio.
Cuando mueva el producto, asegúrese de apagarlo primero. A
continuación, desenchufe los cables de alimentación, los cables de antena
y los demás cables de conexión.
Puede que el equipo de la TV o el cable de alimentación estén dañados, lo
que puede provocar un incendio o una descarga eléctrica.8
ESPAÑOL INSTRUCCIONES DE SEGURIDAD
Dado el elevado peso del producto, muévalo o desembálelo siempre con la
De lo contrario, se pueden producir daños personales.
Póngase en contacto con el centro de atención al cliente para limpiar las
piezas internas del producto una vez al año.
El polvo acumulado podría producir un fallo mecánico.
Solicite cualquier reparación necesaria al personal cualificado. Las
reparaciones son necesarias cuando el aparato sufre cualquier tipo de
daños, como daños en el cable de alimentación o el enchufe, vertido de
líquidos o caída de objetos sobre el aparato, exposición del aparato a la
lluvia o la humedad, o cuando no funciona con normalidad o ha sufrido una
Si toca el producto y está frío, podría producirse un pequeño «parpadeo»
al encenderlo. Esto es normal; el producto no tiene ningún problema.
El panel es un producto de de alta tecnología con una resolución de dos a
seis millones de píxeles. Puede que vea pequeños puntos negros o puntos
de colores brillantes (rojo, azul o verde) de 1 ppm en el panel. Esto no
significa que haya una avería y no afecta al rendimiento ni a la fiabilidad
Este fenómeno también ocurre en productos de otros fabricantes y no está
sujeto a cambios ni reembolsos.
Podría ver una luminosidad y un color diferentes en el panel según su
posición de visualización (izquierda/derecha/arriba/abajo).
Este fenómeno ocurre debido a las propias características del panel. No
está relacionado con el rendimiento del producto y no es una avería.
Si visualiza una imagen congelada (p. ej., el logotipo del canal de emisión, una escena de un
videojuego) durante un largo período de tiempo la pantalla podría dañarse, lo cual haría que la
imagen quedase impresa, lo que se conoce como adherencia de imágenes. La garantía no cubre
la adherencia de imágenes en el producto.
Evite que se muestre una imagen fija en la pantalla de la televisión durante un tiempo prolongado
(2 o más horas en pantallas LCD, 1 hora o más para TV de plasma).
Además, si se ve la TV en formato 4:3 durante mucho tiempo, se puede producir adherencia de
imagen en los bordes del panel.
Este fenómeno también ocurre en productos de otros fabricantes y no está sujeto a cambios ni
“Crujido”: el sonido que se produce cuando se ve o cuando se apaga la TV está generado por la
contracción térmica del plástico debido a la temperatura y a la humedad. Este ruido es común en
los productos para los que se requiere deformación térmica. Zumbido del circuito eléctrico/panel:
un circuito de conmutación de alta velocidad, que suministra una gran cantidad de energía para
hacer funcionar un producto, genera un ruido de nivel bajo. Varía según el producto.
Este sonido generado no afecta al rendimiento ni a la fiabilidad del producto.
No utilice productos eléctricos de alto voltaje cerca de la TV (por ejemplo, un mata mosquitos
Esto podría provocar un funcionamiento incorrecto.9 ESPAÑOLMONTAJE Y PREPARACIÓN NOTA
y La imagen que se muestra puede diferir de la de su TV.
y Es posible que el menú en pantalla (OSD) de la TV no coincida exactamente con el de las imágenes incluidas en este manual.
y Los menús y las opciones disponibles pueden diferir según la fuente de entrada o modelo de producto que emplee.
y Puede que en el futuro se incorporen nuevas funciones a esta TV.
y La TV puede ponerse en modo de espera para reducir el consumo de energía. Asimismo, debe apagar la TV si no se va a utilizar durante algún tiempo, ya que así también se reduce el consumo de energía.
y La energía consumida durante el uso puede reducirse significativamente si se disminuye el nivel de luminosidad de la pantalla, lo que ayudaría a reducir los costes generales de funcionamiento.
MONTAJE Y PREPARACIÓN Desembalaje Compruebe si se incluyen los siguientes elementos con el producto. Si falta algún accesorio, póngase en contacto con el distribuidor local en el que adquirió el producto. Las ilustraciones que aparecen en este manual pueden ser diferentes de los elementos y el producto reales. PRECAUCIÓN
y Para garantizar la seguridad y la vida útil del producto, no utilice elementos no aprobados.
y Los daños o lesiones causados por el uso de elementos no aprobados no están cubiertos por la garantía.
y Algunos modelos incluyen una delgada película adherida a la pantalla. No la retire. NOTA
y Los elementos proporcionados con el producto pueden variar en función del modelo.
y Las especificaciones del producto o el contenido de este manual pueden cambiar sin previo aviso debido a la actualización de las funciones del producto.
y Para obtener una conexión óptima, los cables HDMI y los dispositivos USB deberían tener biseles de menos de 10 mm de grosor y 18 mm de ancho. Utilice un cable de extensión compatible con USB 2.0 si el cable USB o la memoria USB no son válidos para el puerto USB de su TV.
y Utilice un cable certificado con el logotipo HDMI.
y Si no utiliza un cable HDMI certificado, es posible que la pantalla no se muestre o que se produzca un error de conexión. (Tipos de cable HDMI recomendados) - Cable HDMI ®
TM de alta velocidad - Cable HDMI ®
TM de alta velocidad con Ethernet10
Manual de usuario Organizador de cables
Cuerpo del soporte / base
Cable de alimentación
(Solo LB57**, LB58**,
ESPAÑOL MONTAJE Y PREPARACIÓN Adaptador de CC / Cable
Tornillos del soporte
Tornillos del soporte
Tornillos del soporte
Tornillos del soporte
Separadores para montaje
ESPAÑOL MONTAJE Y PREPARACIÓN Compra por separado
/RVDUWtFXORVTXHVHFRPSUDQSRUVHSDUDGRSXHGHQFDPELDUVHRPRGL¿FDUVHVLQQRWL¿FDFLyQDOJXQDSDUD
Póngase en contacto con el distribuidor para comprar estos artículos.
Estos dispositivos solo funcionan en ciertos modelos.
El nombre de modelo o su diseño pueden cambiar en función de la actualización de las funciones del
producto, las circunstancias o las políticas del fabricante.
Cámara de videollamada
Dispositivo de audio LG Tag On
* Solo se puede usar el mando a distancia Mágico y el dispositivo de audio LG (inalámbrico) cuando se
utiliza el dispositivo de seguridad Wi-Fi/Bluetooth.13
ESPAÑOL MONTAJE Y PREPARACIÓN Piezas y botones
LB58**-ZA/ZB/ZG/ZJ, LB61**
Sensor para el mando
a distancia y sensor
Indicador de encendido
Tipo B : LB49**-ZB/ZG Sensor para el mando
a distancia y sensor
Indicador de encendido
LB58**-ZM/ZW Sensor para el mando
a distancia y sensor
Indicador de encendido
ESPAÑOL MONTAJE Y PREPARACIÓN
1 Sensor inteligente - permite ajustar la calidad de imagen en relación al entorno.
2 Botón joystick - Este botón está situado bajo la pantalla de la TV.
Puede activar o desactivar el indicador de encendido seleccionando OPCIÓN en los menús
Uso del botón joystick
Puede utilizar las funciones de la TV fácilmente con solo pulsar o mover el botón joystick hacia arriba,
hacia abajo, hacia la izquierda o hacia la derecha.
Cuando la TV esté apagada, coloque el dedo en el botón
joystick, púlselo una vez y, a continuación, retire el dedo.
Cuando la TV esté encendida, coloque el dedo en el botón
joystick, púlselo durante unos segundos y, a continuación, retire
(Sin embargo, si el botón Menu (Menú) está en la pantalla,
mantener pulsado el botón joystick le permitirá salir del menú).
Puede ajustar el nivel de volumen colocando el dedo en el
botón joystick y moviéndolo hacia la izquierda o la derecha.
Puede desplazarse por los programas almacenados colocando
el dedo en el botón y moviéndolo hacia arriba o hacia abajo.
Cuando coloque el dedo sobre el botón joystick y lo dirija hacia arriba, abajo, la derecha o la
izquierda, tenga cuidado de no pulsarlo. Si lo pulsa primero, no podrá ajustar el volumen y los
programas guardados.
Cuando la TV esté encendida, pulse el botón joystick una vez.
Puede ajustar las opciones de menú(
, , , ) moviendo el botón joystick hacia arriba, hacia abajo,
hacia la izquierda o hacia la derecha.
TV Apaga la televisión.
Config. Permite acceder al menú principal.
Permite salir de todas las pantallas y volver al modo de
visualización de TV.
Permite cambiar la fuente de entrada.15
ESPAÑOL MONTAJE Y PREPARACIÓN Elevación y desplazamiento
de la TV Antes de levantar o mover la TV, lea la
información siguiente para evitar arañar o
dañar la TV y transportarla de manera segura,
independientemente del tipo y tamaño de que
Procure en todo momento no tocar la
pantalla, ya que podría dañarla.
Se recomienda mover la TV en el interior de
la caja o envuelta en su material de embalaje
el cable de alimentación y los demás cables.
Al sostener la TV, la pantalla debería
orientarse hacia el lado contrario al que se
encuentra usted para evitar dañarla.
6XMHWHFRQ¿UPH]DODSDUWHVXSHULRUHLQIHULRU
del marco de la TV. Asegúrese de no sujetar
la TV por la zona transparente, la zona del
altavoz o la zona de la rejilla del altavoz.
Para transportar una TV grande, se
necesitan como mínimo dos personas.
Cuando transporte la TV con las manos,
sujétela como se muestra en la ilustración
sacudidas ni a vibraciones excesivas.
Cuando transporte la TV, manténgala en
vertical, nunca la gire hacia uno de sus lados
ni la incline hacia la izquierda o la derecha.
No aplique demasiada presión sobre la
sobre la estructura del marco porque podría
doblarse o deformarse y dañar la pantalla.
Al manipular la TV, asegúrese de no
dañar el botón que sobresale del joystick.16
ESPAÑOL MONTAJE Y PREPARACIÓN Montaje en una mesa
1 Levante la TV e inclínela hasta la posición
vertical sobre una mesa.
- Deje un espacio de 10 cm (como
mínimo) con respecto a la pared para
permitir una ventilación adecuada.
2 Enchufe el cable de alimentación a una toma
No coloque la TV cerca ni sobre fuentes
de calor, ya que esto podría provocar un
incendio u otros daños.
Cómo fijar la TV a una pared
(Esta función no está disponible en todos los
1 Inserte y apriete los cáncamos o los soportes
y los pernos de la TV en la parte posterior de
- Si hay pernos insertados en la posición
de los cáncamos, quite primero los
2 Monte las abrazaderas de pared junto con los
Haga coincidir la ubicación del soporte de
pared y los cáncamos en la parte posterior de
3 Conecte los cáncamos y las abrazaderas de
SDUHG¿UPHPHQWHFRQXQDFXHUGDUHVLVWHQWH
Asegúrese de mantener la cuerda horizontal
Asegúrese de que los niños no se suban
a la TV ni se cuelguen de esta.
Utilice una plataforma o una carcasa
que sea lo suficientemente resistente
y grande como para soportar la TV de
Los soportes, pernos y cuerdas no se
suministran. Puede solicitar accesorios
adicionales a su distribuidor local.17
ESPAÑOL MONTAJE Y PREPARACIÓN Montaje en una pared
Monte un soporte de montaje en pared opcional
en la parte posterior de la TV con cuidado e
instale el soporte de montaje en una pared
robusta y perpendicular con respecto al suelo.
6LGHVHD¿MDUOD79VREUHRWURVPDWHULDOHVGHO
/*UHFRPLHQGDTXHXQSURIHVLRQDOFXDOL¿FDGR
instale el soporte de pared.
Recomendamos el uso del soporte de montaje en
Cuando no use el soporte de montaje en pared
de LG, use uno en el que se pueda asegurar
adecuadamente el dispositivo a la pared, con
HVSDFLRVX¿FLHQWHSDUDSRGHUFRQHFWDURWURV
dispositivos externos.
10 cm 10 cm Asegúrese de utilizar tornillos y un soporte de
montaje en pared que cumplan con el estándar
VESA. Las dimensiones estándar de los kits
de montaje en pared se describen en la tabla
Soporte de montaje en pared (se adquiere
ESPAÑOL MONTAJE Y PREPARACIÓN PRECAUCIÓN
En primer lugar, desenchufe el cable de
alimentación y, luego, mueva o instale
la TV. De lo contrario, podría producirse
una descarga eléctrica.
Si instala la TV en un techo o una pared
inclinada, puede caerse y producir
lesiones físicas graves.
Utilice un soporte de montaje en pared
autorizado por LG y póngase en contacto
con el distribuidor local o con personal
No apriete los tornillos en exceso, ya que
esto podría ocasionar daños a la TV y
Utilice tornillos y soportes de montaje
en pared que cumplan con el estándar
VESA. La garantía no cubre los daños ni
lesiones físicas causados por el mal uso
o por emplear un accesorio inadecuado.
La longitud del tornillo desde la superficie
exterior de la cubierta posterior debe ser
inferior a 8 mm. (Solo LB49**)
Almohadilla de montaje en pared
Utilice los tornillos que se enumeran en
las especificaciones del estándar VESA.
El kit de montaje en pared incluye un
manual de instalación y las piezas
El soporte de montaje en pared es
opcional. Puede solicitar accesorios
adicionales a su distribuidor local.
La longitud de los tornillos puede diferir
según el soporte de montaje en pared.
Asegúrese de emplear una longitud
Para obtener más información, consulte
el manual incluido con el soporte de
Cuando instale el TV a un soporte de
pared, introduzca los separadores del
soporte en los orificios del TV destinados
a tal fin, para ajustar el ángulo vertical
de la TV. (Solo 42LB57**, 42LB58**)
montaje en pared19 ESPAÑOLMANDO A DISTANCIA MANDO A DISTANCIA Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento y utilice la TV correctamente.Para cambiar las pilas, abra la tapa del compartimento, sustitúyalas (AAA de 1,5 V) haciendo coincidir los polos y con las indicaciones de la etiqueta del interior del compartimento, y vuelva a colocar la tapa. Para quitar las pilas, realice el proceso de instalación en orden inverso. o
y No mezcle pilas antiguas y nuevas, ya que esto podría dañar el mando a distancia.
y El mando a distancia no se incluye en todos los mercados.Asegúrese de apuntar con el mando a distancia hacia el sensor correspondiente de la TV.(En función del modelo)TV/RAD Permite seleccionar un programa de radio, TV o DTV.SUBTITLE Recupera la opción de subtítulos preferida en modo digital.Q. MENU Permite el acceso a los menús rápidos.GUIDE Muestra la guía de programación.AD Pulsando el botón AD, se activará la función de descripción de audio. INPUT Permite cambiar la fuente de entrada.LIST Permite el acceso a la lista de programas almacenados. (Espacio) Escribe un espacio en blanco en el teclado de la pantalla. (En función del modelo)Q.VIEW Permite volver al programa visto anteriormente.FAV Permite acceder a la lista de canales favoritos.INFO Permite visualizar la información del programa actual y la pantalla.
PAGE Permite ir a la pantalla anterior o siguiente.SETTINGS Permite el acceso a los menús principales. SMART Permite acceder al menú Inicio. MY APPS Muestra la lista de aplicaciones. 1 BOTONES DEL TELETEXTO Estos botones se usan para el teletexto.Botones de navegación (arriba/abajo/izquierda/derecha) Permiten desplazarse por los menús y las opciones. OK Permite seleccionar menús u opciones y confirmar las entradas. BACK Permite volver al nivel anterior.EXIT Permite salir de todas las pantallas y volver al modo de visualización de TV.APP/ Permite seleccionar el origen del menú de TV MHP. (Solo Italia) (En función del modelo)REC/ Comienza a grabar y muestra el menú de grabación. (solo modelo compatible con Time MachineReady ). LIVE TV Permite volver a TV en vivo.Botones de control ( ) Permiten controlar los contenidos Premium, Time MachineReady o los menús de SmartShare, o bien los dispositivos SIMPLINK compatibles (USB, SIMPLINK o Time MachineReady ).
2 Botones de colores Permiten acceder a funciones especiales de algunos menús. (: rojo, : verde, : amarillo, : azul)
LIST SUBTITLESETTINGS EXIT Q.VIEW P FAV GUIDE MUTE INPUT INFO TV/
ESPAÑOL MANDO A DISTANCIA SUBTITLE Recupera la opción de subtítulos preferida en modo digital.
RATIO Permite cambiar el tamaño de la imagen.
INPUT Permite cambiar la fuente de entrada.
TV/RAD Permite seleccionar un programa de radio, TV o DTV.
LIST Permite el acceso a la lista de programas almacenados.
(Espacio) Escribe un espacio en blanco en el teclado de la pantalla. (En
Q.VIEW Permite volver al programa visto anteriormente.
FAV Permite acceder a la lista de canales favoritos.
GUIDE Muestra la guía de programación.
PAGE Permite ir a la pantalla anterior o siguiente.
INFO Permite visualizar la información del programa actual y la
SMART Permite acceder al menú Inicio.
MY APPS Muestra la lista de aplicaciones.
Botones de navegación (arriba/abajo/izquierda/derecha) Permiten desplazarse
por los menús y las opciones.
OK Permite seleccionar menús u opciones y confirmar las entradas.
BACK Permite volver al nivel anterior.
SETTINGS Permite el acceso a los menús principales.
EXIT Permite salir de todas las pantallas y volver al modo de visualización
Botones de colores Permiten acceder a funciones especiales de algunos
: rojo, : verde, : amarillo, : azul)
BOTONES DEL TELETEXTO Estos botones se usan para el teletexto.
LIVE TV Permite volver a TV en vivo.
Q. MENU Permite el acceso a los menús rápidos.
Botones de control (
Permiten controlar los contenidos Premium,
Time Machine Ready o los menús de SmartShare, o bien los dispositivos SIMPLINK compatibles
Time Machine Ready ).
REC/ Comienza a grabar y muestra el menú de grabación. (solo modelo
compatible con Time Machine Ready ).
SLEEP Ajuste el temporizador de autoapagado.
AD Pulsando el botón AD, se activará la función de descripción de audio.
Permite seleccionar el origen del menú de TV MHP. (Solo Italia) (En
(En función del modelo)21
ESPAÑOL USO DE LA GUÍA DEL USUARIO / MANTENIMIENTO USO DE LA GUÍA DEL USUARIO La Guía del usuario permite acceder más
fácilmente a información detallada de la TV.
2 Seleccione CONFIGURACIÓNĺ623257(.
3 Seleccione Guía del Usuario y pulse
SOPORTE Act. SoftwarePrueba de imagenPrueba de sonidoPrueba de señalInform. producto/servicioInicio de la aplicaciónGuía del Usuario
MANTENIMIENTO Limpieza de la TV Limpie la TV con regularidad para mantener
el mejor rendimiento y prolongar la vida del
En primer lugar, apague el aparato y
desconecte el cable de alimentación y el
prolongado, desconecte el cable de
alimentación de la toma de pared para
evitar posibles daños por rayos o subidas
Pantalla, marco, carcasa y soporte
Para eliminar el polvo o la suciedad leve, use
un paño suave, seco y limpio para limpiar la
Para eliminar la suciedad más incrustada,
emplee un paño suave humedecido con
agua limpia o un detergente suave diluido. A
continuación, seque de inmediato el aparato
Procure en todo momento no tocar la
pantalla, ya que podría dañarla.
No empuje, frote ni golpee la superficie
con la uña ni con objetos puntiagudos,
ya que esto podría producir arañazos y
distorsionar la imagen.
No emplee productos químicos, ya que
puede dañar el producto.
No pulverice líquido sobre la superficie. Si
penetra agua en la TV, puede producirse
un incendio, una descarga eléctrica o un
funcionamiento incorrecto.
El cable de alimentación
Elimine con frecuencia el polvo y la suciedad
acumulados en el cable de alimentación.22
ESPAÑOL SOLUCIÓN DE PROBLEMAS / ESPECIFICACIONES SOLUCIÓN DE PROBLEMAS Problema Solución
controlar la TV con el
Compruebe el sensor para el mando a distancia del producto e inténtelo de
Compruebe si hay algún obstáculo entre el producto y el sensor para el
Compruebe si las pilas aún funcionan y si están bien colocadas (
Compruebe si el producto está encendido.
Compruebe si el cable de alimentación está conectado a una toma de pared.
Compruebe si hay algún problema con la toma de pared. Para ello, conecte otros
Compruebe los ajustes de control de alimentación. Puede que se haya
cortado el suministro eléctrico.
Compruebe si la función de
(En función del modelo)
Apagado auto./Temporizador Apagado está activada en la opción de
Si no hay señal cuando la TV está encendida, la TV se apagará
automáticamente transcurridos 15 minutos de inactividad.
(HDMI/DVI), aparecerá
el mensaje “No signal”
(Sin señal) o “Invalid
Encienda y apague la TV con el mando a distancia.
Vuelva a conectar el cable HDMI.
Reinicie el PC con la TV encendida.
(En función del modelo)
Especificación del módulo de LAN inalámbrico
Estándar IEEE 802.11a/b/g/n
Rango de frecuencias
De 2400 a 2483.5 MHz
Potencia de salida (máx.)
Puesto que el canal de banda utilizado en distintos países puede ser diferente, el usuario no puede
cambiar ni ajustar la frecuencia de funcionamiento. Este producto está configurado para la tabla de
frecuencias de la región.
Este dispositivo se debe instalar y utilizar con una distancia mínima de 20 cm entre el dispositivo y el
cuerpo. Y esta frase es para la declaración general de consideración del entorno de usuario.
0197MANUAL DE INSTRUÇÕES TV LED
choques eléctricos.5
utilize a ficha eléctrica como interruptor.)
afastado de si para evitar danos.
para a parede que cumpram a norma VESA.
