U2 - Ecouteur CAD Audio - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO U2 CAD Audio

Instrucciones de manejo

Gebruiksaanwijzing

Bedienungsanleitung

2

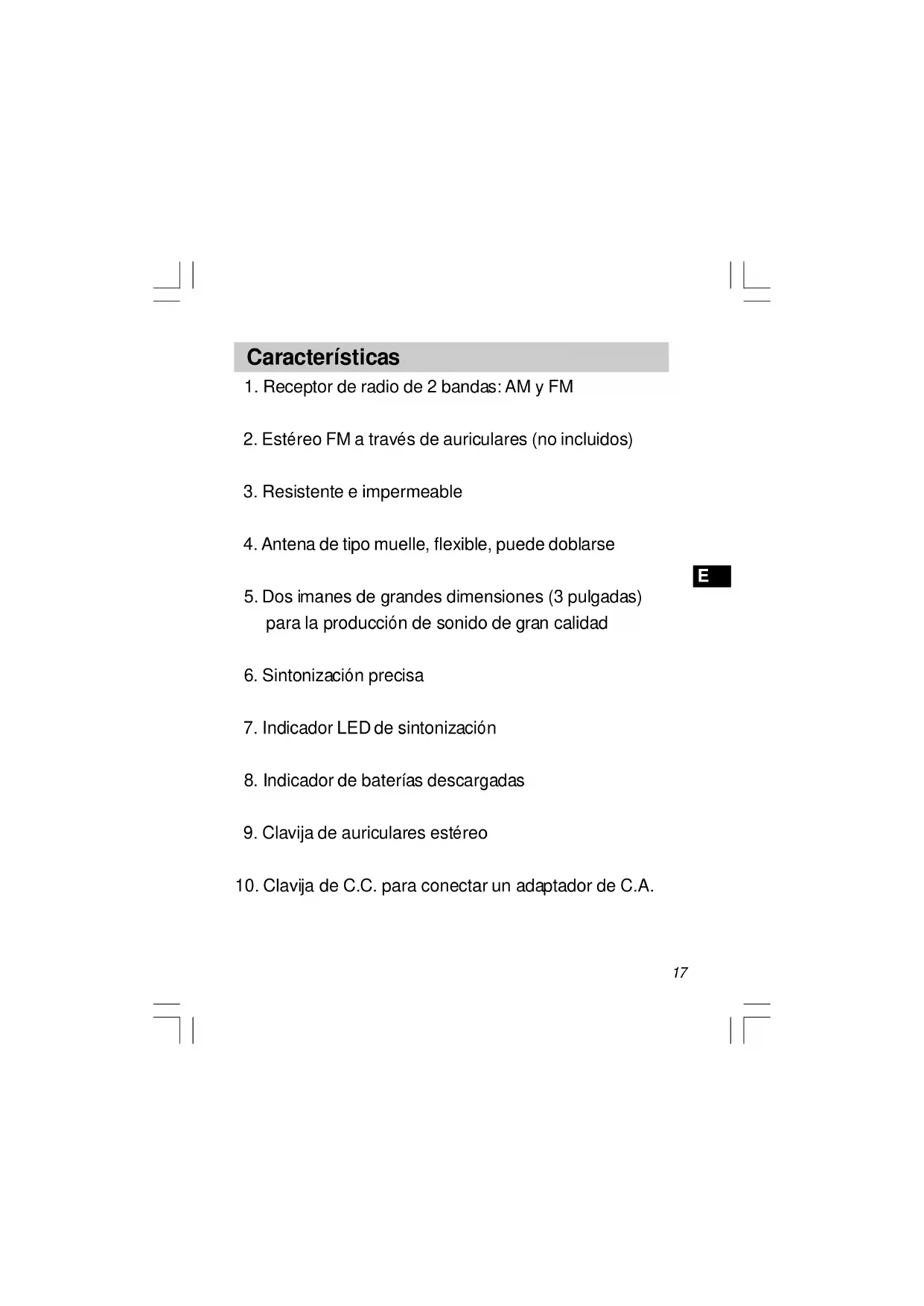

Features

1. Receptor de radio de 2 bandas: AM y FM
2. Estéreo FM a través de auriculares (no incluidos)
3. Resistente e impermeable
4. Antena de tipo muelle, flexible, puede doblarse
5. Dos imanes de grandes dimensiones (3 pulgadas) para la produccion de sonido de gran calidad
6. Sintonización española
7. Indicador LED de sintonización
8. Indicador de baterías descargadas
9. Clavija de auriculares estéreo
10. Clavija de C.C. para conectar un adaptor de C.A.

E

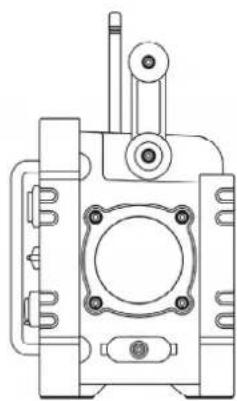

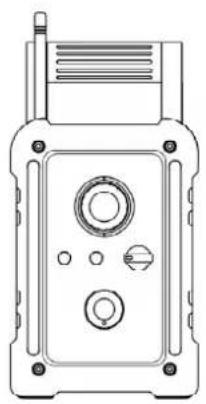

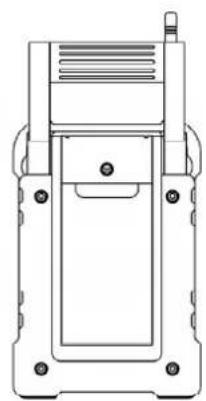

Controles

① Control de sintonizacion
(2) Alimentación y selector de banda AM/FM
③ Control de volumen
④ Indicador de baterías descargadas
⑤ Indicador LED de sintonización
⑥ Clavija de auriculares
⑦ Conector de entrada de C.C.
Cubierta del compartmento de baterias
⑨ Compartimento de baterías
10 Asa de transporte
Antena flexible de tipo muelle para la banda FM
⑫ Altavoz
③ Altavoz

Instalación de las baterías

1. Desatornille el compartmento de las baterias con una herramenta, levante la tapa del compartmento localizada en la parte posterior de su Utility Radio.
2. Ponga cuatro baterías de時間 C (UM-2) en el compartmentimiento de baterías. Asegúrese de que las baterías se coloquen según el diagramamostatado.
3. Cierre la cubierta y atornille el compartmento de baterias.
4. Si disminuye la potencia, hay distorsión, el sonido sufre interferencias o se illumina el indicator LED de baterías descargadas, debenCambiar las baterías.
5. Si la radio no va a utiliser durante un periodo de tiempo prolongado, se recomienda quitar las baterías de la radio.

Adaptador de C.A. (incluido)

El adaptor de C.A. que se usa con la Utility Radio proportionsciona una calidad de 6 V.C.C. con 1 amperio y el positivo en la patilla central.

Quite la lámina de plástico que cubre el conector de C.C. y la clavija de auriculares e introduzca el conector del adaptorador en la clavija de C.C. de la radio. Cuando se utilizes el adaptorador, las baterías se desconectan automatistically.

El adaptor de C.A.Debe desconectarse de la redelectrica y de la radio cuando no vaya a utiliser.

Funcionamento de la radio en FM

1. Encienda la radio girando el botón de encendido a la posición FM.

2. Gire el control de sintonía para selecciónar la emisora que desee. Estando en FM, la escalade de sintonía indica MHz (Megahercios). El indicator LED se illumina cuando la radio ha sido correctamente sintonizada.

3. Ajuste el control de volumen para una audicina agradable.

4. Para apagar la radio,onga el interruptor de encendido en la posicion OFF (apagado).
5. La antenna flexible de tipo muelle se utilizes para la recepcion en la banda de FM.

Funcionamento de la radio en AM (OM)

1. Encienda la radio girando el botón de encendido a la posición AM.
2. Gire el control de sintonía para selecciónar la emisora que desee. Estando en AM, la escalá de sintonía indica kHz (Kilohercios). El indicator LED se illumina cuando la radio ha sido correctamente sintonizada.
3. Para la recepción en AM mueva la radio para melhorar la recepción.
4. Ajuste el control de volumen para una audicina agradable.
5. Para apagar la radio,onga el interruptor de encendido en la posicion OFF (apagado).

Indicador LED de baterias descargadas

El indicator LED de baterias descargadas se illumina cuando las baterias necessitan serambiadas.

Clavija de auriculares/recepación en FM estéreo

Para usar la radio con auriculares (no incluidos), connecte los auriculares en la clavija de auriculares y ajuste el control de volumen para una audicion agradable.

La recepción en estéreo está disponible en FM mediante los auriculares.

Dispositivo resistente e impermeable

La Utility Radio está disénada especialmente para su uso en exteriores. Cumple el estándar industrial JIS 4 (estándar de la industria japonesa) de impermeabilidad. Se tratate de un dispositivo ultra sólico que evita posibles daños por caídas accidentales.

Especificaciones

Rango de Frequencia: AM 522 - 1710 kHz

FM 87.5 a 108 MHz

Bateria: 4 x hora C (UM-2)

Vida uyil de las baterias: Aprox. 35 horas con baterias alcalinas

Semiconductores: 6 x ICs , 2 transistores , 1 FET

Potencia de salute: 5mW× 2 con auriculares

1.8 W con altavoces

Clavija de auriculares: 3,5 mm de diametro (estereo)

Tensión de entrada C.C.: 6 Vcc 1A

Productkenmerken
