MANUAL DE USUARIO TL1 62 TEKA

Manual de instrucciones

Le felicitamos por su elección. Estamos

seguros que este aparato, moderno,

funcional y práctico, construido con

materiales de primera calidad, ha de

satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la

campana por primera vez, a fin de obtener

el máximo rendimiento del aparato y evitar

aquellas averías que pudieran derivarse

de un uso incorrecto, permitiéndole

además solucionar pequeños problemas.

Guarde este manual, le proporcionará

información útil sobre su campana en todo

momento y facilitará el uso de la misma

por parte de otras personas.

Instrucciones de seguridad

---------------------------------------------------

* Antes de la primera puesta en Servicio

se deben tener en cuenta las

instrucciones de instalación y conexión.

* No tire nunca del cable para

desenchufar la campana.

* No ponga la campana en funcionamiento

si el cable de alimentación eléctrica está

deteriorado o presenta cortes, o si el

aparato muestra síntomas de deterioros

visibles en la zona de los mandos.

* Si la campana deja de funcionar o lo

hace de modo anormal, desconéctela de

la red y comuníquelo al Servicio de

* No dejar quemadores de gas

encendidos, sin recipiente que los cubra,

debajo de la campana.

* No permitir la acumulación de grasa en

ninguna parte de la campana,

especialmente en el filtro. OCASIONA RIESGO DE INCENDIO.

* No flamear debajo de la campana.

* Antes de instalar esta campana

consulte los Reglamentos y

Disposiciones locales vigentes respecto a

la normativa vigente de aire y humos.

* Antes de conectar la campana a la red

eléctrica, compruebe que la tensión y la

frecuencia de la red se corresponden con

la indicada en la etiqueta de

características de la campana, situada en

la parte interior de la misma.

* En las campanas con clavija, esta debe

ser accesible, o instalarse un interruptor

de corte omnipolar, con una separación

mínima entre contactos de 3 mm.

* La habitación ha de estar provista de

una ventilación adecuada si se va a

utilizar la campana simultáneamente con

otros aparatos alimentados por energía

diferente de la eléctrica.

* Le recomendamos usar guantes y

extremar la precaución cuando limpie el

interior de la campana.

* Su campana está destinada para uso

doméstico y únicamente para la

extracción y purificación de los gases

provenientes de la preparación de

alimentos. El empleo para otros usos es

bajo su responsabilidad y puede ser

* Para cualquier reparación, incluida la

sustitución del cable de red, debe dirigirse

al Servicio de Asistencia Técnica

cualificado más cercano, usando siempre

repuestos originales. Las reparaciones o

modificaciones realizadas por otro

personal pueden ocasionar daños al

aparato o un mal funcionamiento,

poniendo en peligro su seguridad. El

fabricante no se responsabiliza de los

daños originados por el uso indebido del

A Automático Automatisch Automatic Automatique Automático Automatycznie Otomatik ÁíÜâåé áõôüìáôá

Descripción del aparato

---------------------------------------------------

A Mandos del motor que permiten

seleccionar dos posiciones.

B Interruptor de luz independiente del

funcionamiento de los motores.

C Iluminación mediante lámparas.

D Filtros situados sobre la zona de

cocción, fácilmente extraibles para su

E Conjunto extraible que permite una

mayor superficie de captación de

F Posibilidad de incorporar filtros de

G-H Aletas anti-retorno que se colocarán en

la boca de salida, situando sus

extremos en los orificios dispuestos

Instrucciones de uso

---------------------------------------------------

Pulsando el mando que indica la figura 2

podrá controlar las funciones de la campana

Para conseguir una mejor aspiración le

recomendamos poner en funcionamiento la

campana unos minutos antes de cocinar

(entre 3 y 5 minutos) para que el flujo de aire

sea continuo y estable al momento de

De igual modo, mantenga la campana

funcionando unos minutos después de

cocinar para el total arrastre de humos y

Limpieza y mantenimiento

---------------------------------------------------

Antes de efectuar cualquier operación de

limpieza y mantenimiento, asegúrese que el

aparato está desconectado de la red.

Para realizar labores de limpieza y

mantenimiento, cumpla con las Instrucciones

Para extraer los filtros de sus alojamientos

actúe sobre los dispositivos de

enclavamiento. Proceda a su limpieza, bien

introduciéndolo en el lavavajillas, (ver

observaciones) o dejándolo sumergido en

agua caliente el tiempo necesario para

facilitar la eliminación de grasas, o si lo

desea, mediante el uso de sprays

específicos (protegiendo las partes no

metálicas). Finalizada la limpieza proceda a

su secado. Importante: en el modelo TL1-92

los filtros van unidos mediante dos perfiles

de aluminio que deben ser extraídos

Observaciones: La limpieza en lavavajillas

con detergentes agresivos, puede

ennegrecer la superficie metálica sin que

afecte a su capacidad de retención de

Atención: La limpieza de filtros debe

efectuarse, como mínimo una vez al mes,

dependiendo de la utilización de la

campana. Se debe tener en cuenta que al

cocinar hay deposición de grasas en la

campana y en el filtro aunque aquella no se

ponga en funcionamiento.

Limpieza del cuerpo de la campana

Se recomienda la utilización de agua

jabonosa, a 40ºC aproximadamente. Se

utilizará un paño humedecido en dicha agua

para la limpieza de la campana, incidiendo

especialmente en las rendijas.

Posteriormente se secará utilizando un paño

que no desprenda pilosidades.

* No use nunca estropajos metálicos ni

productos abrasivos que puedan dañar la

* No realice raspaduras con objetos duros,

como cuchillos, tijeras, etc.

Filtro de carbón activo

* Para colocar el filtro de carbón, se hará

coincidir el anclaje del motor con el anclaje

del filtro de carbón activado y girarlo en el

* La duración del filtro de carbón activado es

de tres a seis meses, dependiendo de uso.

* El filtro de carbón activo no es lavable ni

regenerable. Una vez agotado, proceda a la

sustitución del mismo.

* Para reemplazar los filtros gastados por

otros nuevos, procederemos en sentido

inverso al de su montaje.Español

Recambio de Lámparas

* Retire el filtro y las lámparas quedarán a la

* Observe las precauciones de desconectar

previamente la campana de la red y que las

lámparas a sustituir no estén calientes.

* La potencia máxima de las lámparas es de

Características eléctricas:

VER ETIQUETA DE CARACTERÍSTICAS Instalación

---------------------------------------------------

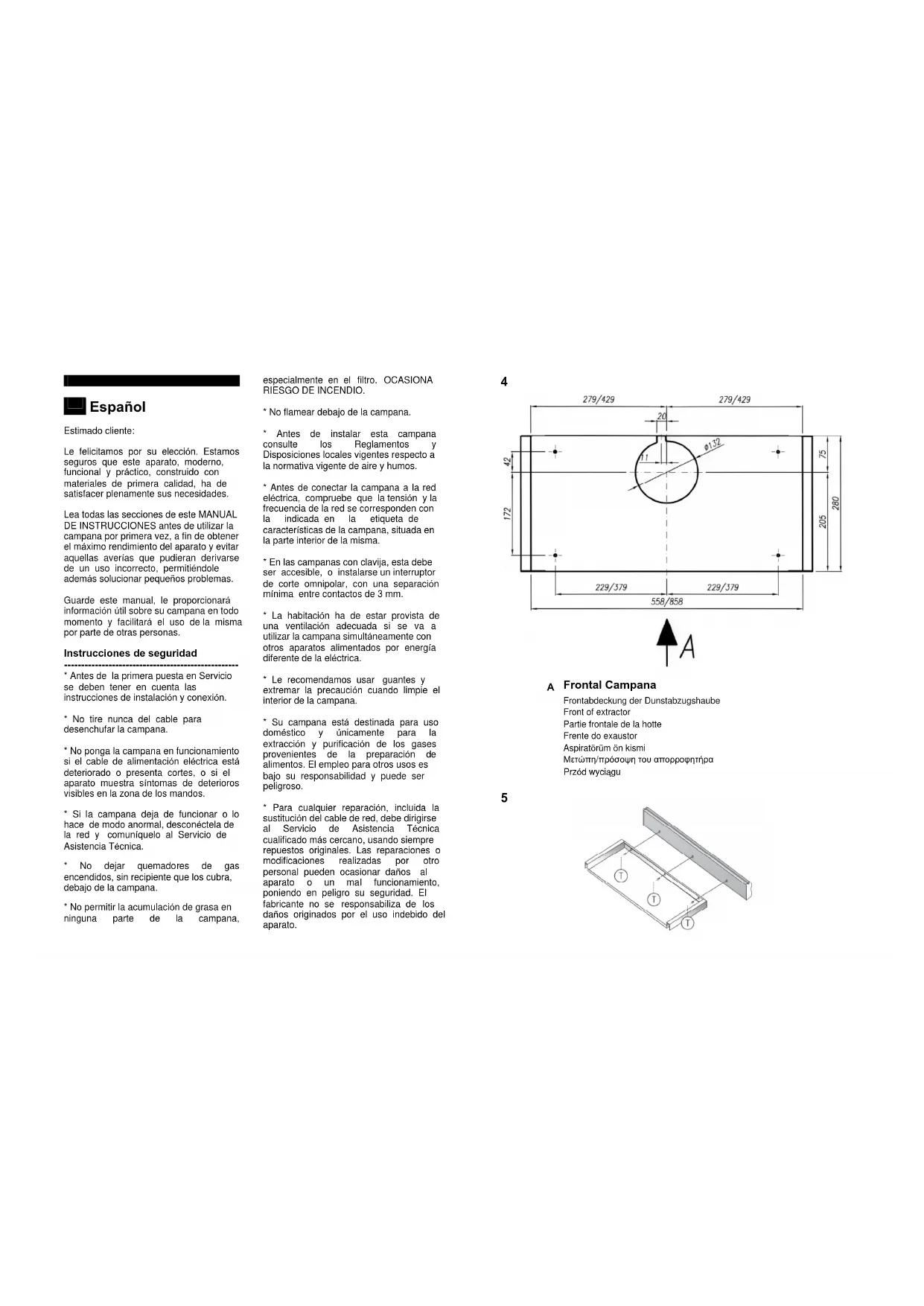

Para fijar la campana al mueble, se utilizará

la plantilla situada en la figura 4.

La parte inferior de la campana deberá

colocarse a una altura mínima de 65 cm

de la encimera de gas y 60 eléctrica. Si

las instrucciones de instalación de

cocinas de gas indican una distancia

superior, debe tenerse en cuenta.

Cuando la campana de cocina se ponga en

funcionamiento al mismo tiempo que otros

aparatos alimentados por una energía

distinta de la eléctrica, la presión de salida

de aire no debe ser superior a 4 Pa (4x10 –5

Para obtener un rendimiento óptimo, la

longitud de la tubería de evacuación exterior

no deberá ser superior a CUATRO metros,

ni tener más de dos ángulos (codos) de 90º.

Aunque lo recomendable es la evacuación

de gases al exterior, pueden instalarse filtros

de carbón activado que permiten que los

gases puedan devolverse a la cocina a

través del tubo de salida.

Si desea sustituir el frontis original por otro

igual al mueble, deberá seguir las siguientes

instrucciones (Fig. 5):

* Extraer el Conjunto extraible.

* Quitar los tornillos (T) que sujetan el frontis.

* Instalar el nuevo frontis sujetándolo de la

misma forma que el sustituido.

Ïäçãüò áíôéìåôþðéóçò ðñïâëçìÜôùí

---------------------------------------------------

Antes de solicitar el servicio de reparaciones,

haga las comprobaciones indicadas a

DEFECTO POSIBLE CAUSA SOLUCIÓN El cable de red no está

Conectar el cable de red

No llega tensión al enchufe Proceder a revisar/reparar la red

Filtro saturado de grasa Proceda a la limpieza o sustitución del

Obstrucción del conducto

Elimine las obstrucciones

Contacte con el instalador y siga las

instrucciones de este manual

Lámparas fundidas Proceda a la sustitución de las lámparas Las lámparas no

Lámparas flojas Apriete las lámparas

TEKA INDUSTRIAL, S.A. se reserva el derecho de introducir en sus aparatos las correcciones

que considere necesarias o útiles sin perjudicar sus características esenciales.Deustche
