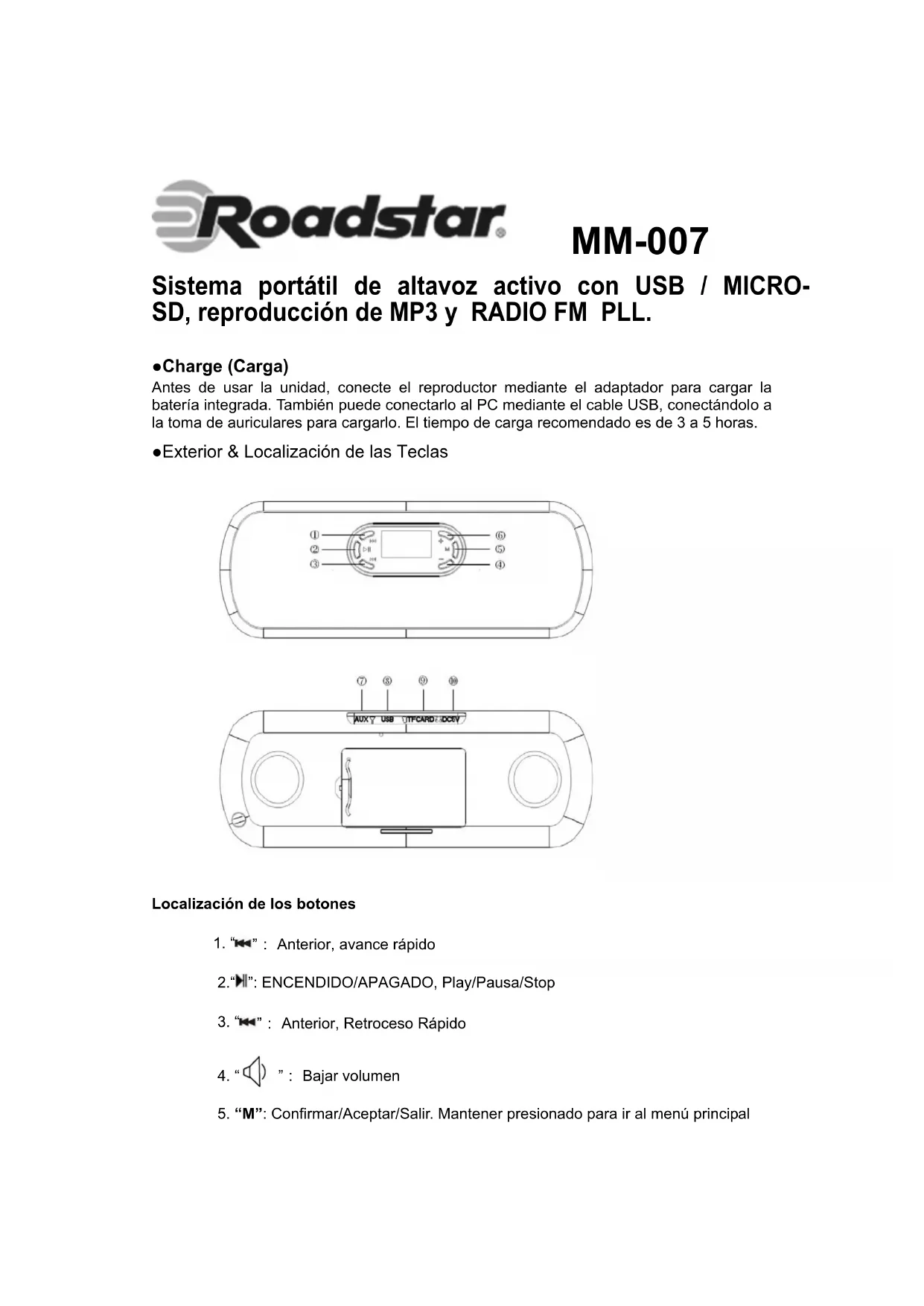

MANUAL DE USUARIO MM007NBL ROADSTAR

Sistema portátil de altavoz activo con USB / MICRO-SD, reproducción de MP3 y RADIO FM PLL.

- Charge (Carga)

Antes de usar la unidad, conecte el reproductor mediante el adaptador para cargar la batería integrada. También puede conectarlo al PC mediante el cable USB, conectándolo a la toma de auriculares para cargarlo. El tiempo de carga recomendado es de 3 a 5 horas.

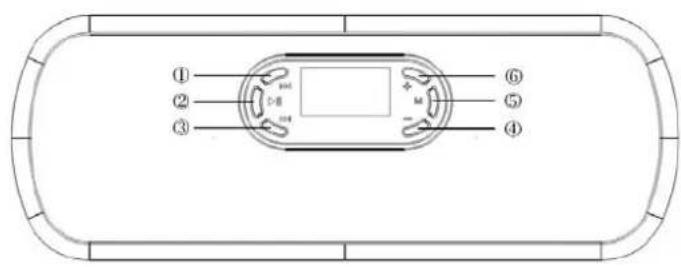

- Exterior & Localización de las Teclas

Localización de los botones

1. “◀” : Anterior, avance rápido

2. "▶": ENCENDIDO/APAGADO, Play/Pausa/Stop

3. “◀” : Anterior, Retroceso Rápido

4. “” : Bajar volumen

5. "M": Confirmar/Aceptar/Salir. Mantener presionado para ir al menú principal

6. “ ”: Subir el volumen

7. AUX: Conector de la Línea de entrada, toma para antena FM

8. Entrada USB
9. Ranura de tarjeta TF (MICRO SD)
10. Toma de auriculares, toma para adaptador de carga externa

Nota: Todos los archivos musicales y grabados son almacenados en tarjetas Micro SD; si no hay una tarjeta Micro SD insertada, no puede procesar música (play) o grabar voz. Antes de usar, colocar la batería en el reproductor e insertar la tarjeta Micro SD!

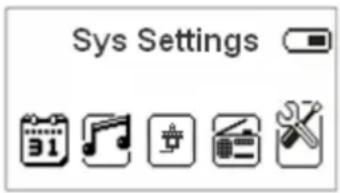

- System Setting (Configuración del Sistema)

Para entrar en el menú de Configuración del Sistema, encienda la unidad manteniendo el botón “▶” pulsado durante 5 segundos; seguidamente, mantener el botón menú presionado durante 5 segundos hasta que se visualice el reloj. Presione el botón ▶▶ 4 veces y seguidamente presione el botón MENU de nuevo para entrar en el menú de Configuración del Sistema.

(System time)	Ajusta la fecha y hora de guardado del archivo grabado.
(backlight time)	Ajusta el reloj de luz de fondo.
(Language)	Permite seleccionar diferentes idiomas.
(Tool)	Ajusta la función de apagado, alarma, hora FM.
(Contrast)	Ajusta el contraste de la pantalla
(Firmware Version)	Versión del firmware del reproductor
Key tone	Ajusta el nivel de tono de teclas
(Exit)	Sale del interfase

System time setting (Ajuste del reloj del sistema)

1. Interfase de ajuste del sistema
2. Presionar la tecla M para entrar en "System Time"
3. Presionar la tecla M brevemente para cambiar de posición.
4. Presionar ▶ para incrementar y presionar ▶ para reducir
5. Una vez configurado, presionar la tecla M para salir.

Backlight time setting (Ajuste del reloj del sistema)

1. Ajustar a 0, mantiene la luz de fondo siempre encendida.
2. Ajustar de 0-30, presionando avanza 3 segundos. Después de configurar,

Presionar las teclas ◀◀/▶ para seleccionar el idioma.

Tool (Herramienta)

Power off set (Función de apagado)

Puedes ajustar los segundos que tardará el reproductor en apagarse cuando no se esta usando o no tiene ningún estado seleccionado. Esta diseñado para escuchar música al acostarse para dormir. Tener en cuenta lo siguiente: El modo dormir solo funcionará una vez después de ajustarlo; tiene que volver a ajustarlo si quiere usarlo de nuevo.

Alarm (Alarma)

1. Alarma desconectada: Presione la tecla M para cambiar a seleccionar la opción encender/apagar.
2. Time (Hora): Ajustar la hora de la alarma presionando las teclas 🖼/▶para ajustar la hora, presionar la tecla M para cambiar entre los ajustes de hora/minuto. Presione de nuevo la tecla M para salir.
3. Cycle (Ciclo): Puede seleccionar los días que necesita la alarma, presione la tecla M para aceptar y confirmar, salir.
4. Alarm signal (Señal de alarma): Selecciona la música de la alarma; puede seleccionar las canciones de la tarjeta Micro SD o U-disk.
5. Volume (Volumen): Puede ajustar el volumen presionando las teclas +/-
6. Exit (Salir): Presione la tecla M para salir de esta función.

3. Time FM set (Ajuste de la hora FM)

1. Time FM on/off (Hora FM encendido/apagado): Presione la tecla M para cambiar a seleccionar las opciones de abrir o cerrar.
2. FM record on/off (Grabar FM encendido/apagado): Presione la tecla M para cambiar a seleccionar las opciones de abrir o cerrar.
3. FM time (Hora FM): Ajusta el tiempo para automáticamente reproducir en FM
4. Tuner region (Región del sintonizador): Presionar las teclas 🐘/para seleccionar la región; presionar la tecla M para confirmar.
5. Exit (Salir): Presione la tecla M para salir.

Contrast (Contraste)

Presionar las teclas 🐘/µ para seleccionar el contraste apropiado; presionar la tecla M para confirmar.

Firmware Version (Versión firmware)

Indica la versión del firmware del reproductor

Keytone (Volumen de las teclas)

Presionar la teclas +/- para ajustar el volumen de las teclas. Presione la tecla M para confirmar y salir.

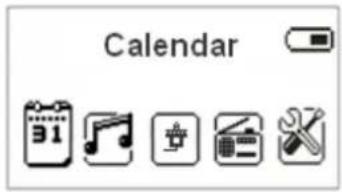

• Calendar (Calendario)

Para entrar en el menú del Calendario, encienda la unidad manteniendo el botón “▶” pulsado durante 5 segundos; seguidamente, mantener el botón menú presionado durante 5 segundos hasta que se visualice el reloj. Presione la tecla ▶ para seleccionar el Calendario.

La fecha y la hora pueden ser configuradas desde este menú.

Presione las teclas 🐘/ Mur para verificar el buscador de fecha. Presione la tecla M para ir al menú principal.

Calendar

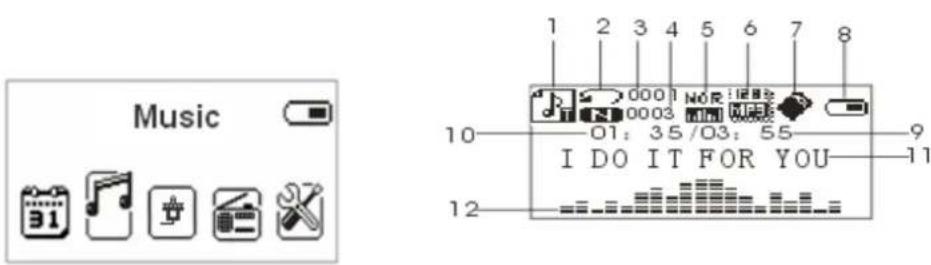

- Music (Música)

Encienda el reproductor e insertar la tarjeta Micro SD o U-disk: El reproductor empezara a reproducir música.

Music 1 2 3 4 5 6 7 8 0001 NOR: 1282 0003 MIN 10 O1: 35/03: 55 I DO IT FOR YOU 9 12

1. Modo música, icono de letras 7. Extensión de tarjeta
2. Modo repetición 8. Indicador de batería
3. Numero de la canción que esta siendo reproducida	9. Tiempo total de reproducción de la canción
4. Numero total de canciones 10. Tiempo de reproducción de la canción
5. Modo de efectos de sonido 11. Icono de letras de canción
6. Tasa de bits 12. Pantalla de espectro de frecuencias

Previous/Next song (canción anterior/siguiente)

En el modo música, presione la tecla ▶ brevemente para reproducir la canción anterior; presione la tecla ▶ brevemente para reproducir la siguiente canción. Reproduciendo

música, presione la tecla » prolongadamente para avance rápido; presione la tecla » prolongadamente para retroceso rápido.

Volume adjust (Ajuste del volumen)

Presionar – brevemente para bajar el volumen

Presionar + brevemente para subir el volumen

Play and Pause (Reproducir y Pausa) (con función de pausa durante la grabación)

En modo música, presionar la tecla ▶ para reproducir música.

Durante la reproducción de música, presione la tecla ▶ para pausar.

Music submenu (Submenú de música)

Durante la reproducción de música, presione la tecla M para entrar en el menú principal. Presione las teclas 🐘/µ para seleccionar, presione la tecla M para introducir. Los submenús son los siguientes:

1. Cycle mode (Modo ciclo)

Existen 7 modos como opciones: Normal, repetir uno, Carpeta, Repetir Carpeta, Repetir Todos, Aleatorio, Intro, presione las teclas◀/▶para seleccionar y luego presione la tecla M para confirmar.

2. EQ setting (Ajustes EQ)

1. durante la reproducción de música, presione la tecla M para entrar en el submenu de reproducción; Seleccionar "EQ settings" y presionar la tecla M para entrar y seleccionar los siguientes modelos EQ y presione la tecla M para confirmar.

Natural

Rock

Pop

Clásico

Suave

Jazz

DBB

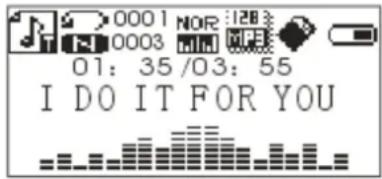

- Synchronous Lyric Display (Pantalla con letras de canción sincronizadas)

El reproductor permite archivos de letras de canciones con el sufijo "*.LRC", y se visualiza de manera sincronizada.

¿Como utilizar los archivos de letras de canciones?

Asegúrese que la letra de la canción tiene el mismo nombre que la canción.

Por ejemplo:

Archivo de música: My heart will go on.mp3

Archivo de letra de canción: My heart will go on.mp3

¿Cómo saber si la letra de la canción existe?

Si la letra de la canción esta disponible, el icono “♪” será remplazado por este “♪”.

Si la letra de la canción se encuentra disponible, se vera visualizada en la pantalla durante la reproducción de la canción.

0001 NOR 128 0003 MILE 01: 35/03: 55 I DO IT FOR YOU

Cuando la música esta pausada o parada, presione la tecla M para entrar en los siguientes submenús:

1. Card folder (Carpeta tarjeta)

Presione las teclas <</>> para seleccionar carpeta tarjeta: presione M brevemente para aceptar, seleccione el archivo y presione M para confirmar.

Nota: Por defecto, el reproductor va al menú antes de seleccionar los archivos en "carpeta tarjeta". Si desea seleccionar libremente, presione la tecla ▶ para pausar la música y presione la tecla M para entrar en el menú de selección.

2. Delete file (Suprimir archivo)

Con la reproducción de música parada, presione las teclas 🐘/▶para seleccionar suprimir archivo, presione la tecla M brevemente para aceptar, seleccione SI/NO y presione M brevemente para aceptar y suprimir el archivo actual.

Con la reproducción de música parada, presione las teclas 🐘/▶para seleccionar suprimir todo, presione la tecla M brevemente para aceptar, seleccione SI/NO y presione M brevemente para aceptar.

4. Back (Atrás)

Seleccione atrás para volver al menú de música anterior.

5. Exit (Salir)

Sale al menú principal.

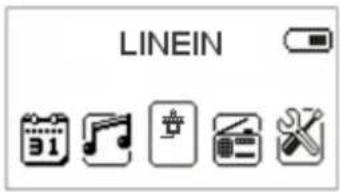

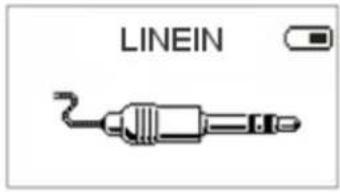

•Line in (Entrada de línea)

LINEIN

LINEIN

En cualquier interfase, conecte el cable Line-in para aceptar. Conectado a un reproductor externo, este reproductor puede ser utilizado como altavoz activo. Presione la tecla ▶ brevemente para pausar. Presione + /- para ajustar el volumen,,

Presione la tecla M para salir de la función Line-in.

Antes de entrar en FM, conectar el cable Line-in para ser utilizado como antena. No es necesario usar el cable Line-in para escuchar FM si hay buena recepción de radio.

Para entrar en el menú Radio, encienda la unidad manteniendo el botón “▶” pulsado durante 5 segundos; seguidamente, mantener el botón menú presionado durante 5 segundos hasta que se visualice el reloj. Presione la tecla ▶ para seleccionar ‘FM radio’” y presione M para entrar en la interfase FM Radio

Auto search (Búsqueda automática)

En modo FM, presione M brevemente, presione las teclas 🐘/para seleccionar “auto search”; presionar la tecla M para confirmar. Puede sintonizar canales en incrementos de 100 KHz y automáticamente guarda los canales de búsqueda.

En modo FM, presione M brevemente para entrar en el submenú, presione las teclas 🐘/µ para seleccionar guardar canal; seguidamente, presione la tecla M brevemente para guardar.

Seleccionar para escuchar los canales guardados

En modo FM, si hay dos canales guardados, puede presionar la tecla ▶ para escucharlo

Escuchando un programa de FM, puede grabar el programa mientras lo escucha.

Presione la tecla M brevemente para entrar en el submenú FM, seleccione FM record, el programa que esta siendo escuchado se puede grabar en "VOICE" en la tarjeta Micro SD o U-disk. Presione la tecla ▶ para grabar, presione de nuevo para pausar. Presione prolongadamente la tecla M para grabar y volver al modo FM.

E4K HAV 024 00:00:09 74:24:59 REC024 09/09/02

La grabación guardada estará almacenada en una carpeta del Micro SD o U-disk. No se puede grabar al menos que haya una tarjeta Micro SD o U-disk instalada:

En modo FM, presione M brevemente, presione las teclas 🐘/para seleccionar “delete all”; seguidamente, presionar la tecla M para confirmar; puede suprimir todos los canales guardados.

- Troubleshooting (Solución de problemas)

No hay Alimentación Verificar que la batería a sido instalada correctamenteVerificar que la alimentación es suficiente
No hay Sonido	Verificar que el volumen no esta en la posición 0 y que la auricular esta conectado correctamente.Asegurarse que el auricular esta limpioArchivos MP3 dañados pueden ser ruidosos o quizás no puedan ser reproducidos
Caracteres extraños en la pantalla	Asegurarse de que se ha seleccionado el lenguaje correcto
La señal FM no es muy buena	Ajustar la posición del cable Line-in en el reproductorApagar otros aparatos que estén cercaEl cable Line-in puede ser utilizado como antena

- Technical Specifications (Especificaciones técnicas)

Pantalla 128*64 pantalla de matriz de punto en blanco y negro
Batería Batería de litio reemplazable 600mAh
Grabaciones Formato WAV 128 Kbps
	Tasa de bits MP3 8K bps – 320K bps
	Tasa de bits WMA 32K bps – 320K bps
música	Frecuencia de Respuesta	20Hz a 20KHz
	Proporción Audio/Ruido	90dB (salida auricular)
	Distorsión 0,06% (salida auricular)
	Salida altavoz 4R	3W+3W
Radio FM	Gama de frecuencia	76MHz–90MHz/87,5MHz–108MHz
	Estaciones de radio	40
	Proporción Audio/Ruido	45dB
Formatos de música admitidos	MP3, WMA, WAV
Temperatura de funcionamiento	-5 a 50 grados

Tener en cuenta lo siguiente: El diseño y las características están sujetas a cambio sin previo aviso.

Roadstar.

liminación correcta de este producto - (material electrico y electrónico de

descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con §

otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a

la salud humane que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover

la revulización sostenible de recursos materiales. Los usuarios particulares

pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden

Ilevario para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultarlas condiciones del

contrato de compra. Este produco no debe eliminarse mezclado conotros

residuos comerciales.
