MANUAL DE USUARIO PIM 631 AS (IX) INDESIT
Manual de instrucciones
Manual de instrucciones,1
Descripción del aparato,6
Puesta en funcionamiento y uso,36
Precauciones y consejos,36
Mantenimiento y cuidados,37
Anomalías y soluciones,38
• el modelo de la máquina (Mod.)
• el número de serie (S/N)
Esta información se encuentra en la placa de características
ubicada en el aparato y/o en el embalaje.
La siguiente información es válida solo para España.
Para otros países de habla hispana consulte a su
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico
plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con
rapidez y ecacia, devolviendo el electrodoméstico a sus
condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos
específicos para la limpieza y mantenimiento de su
electrodoméstico a precios competitivos.
• o número de série (S/N)

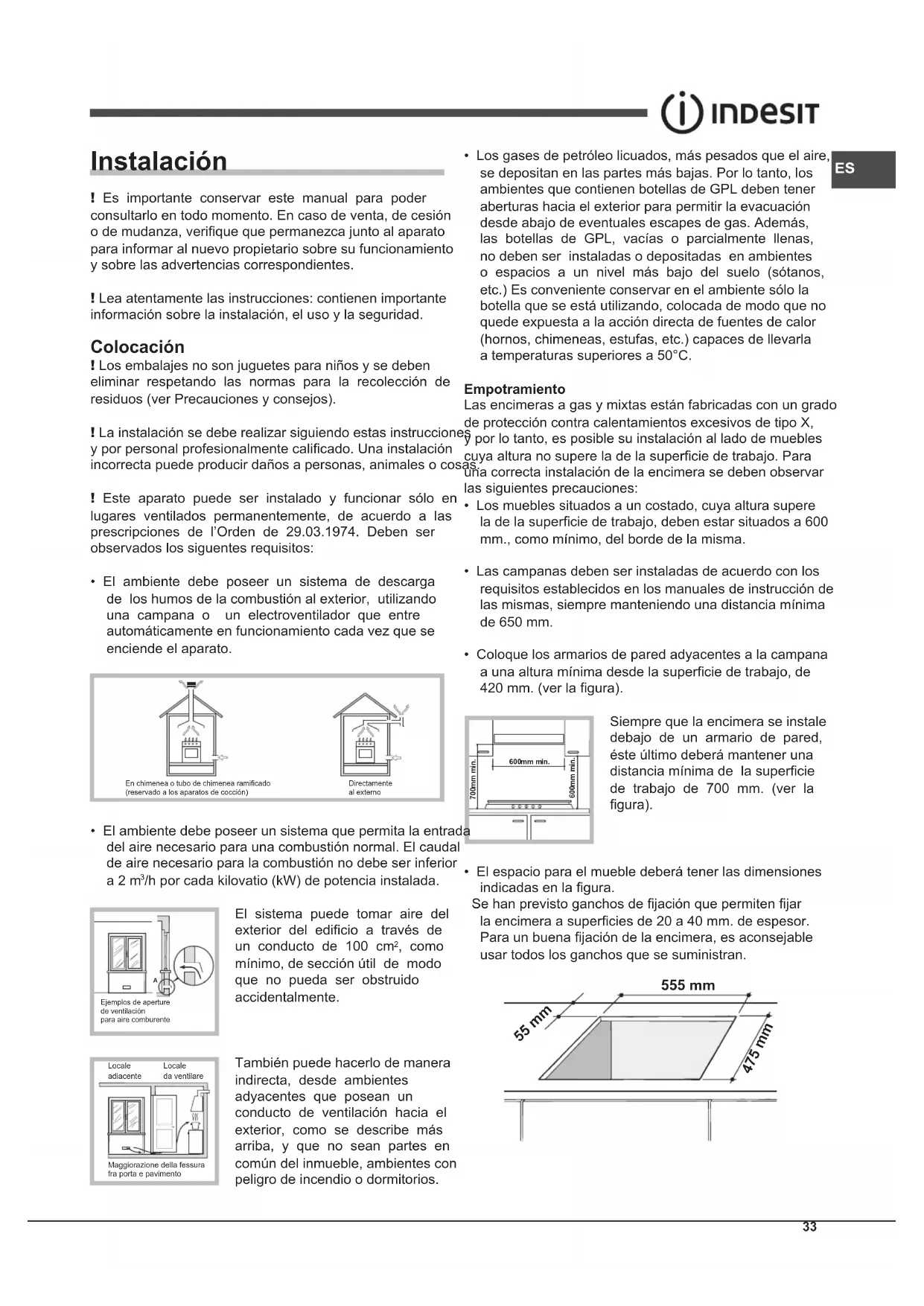

Descripción del aparato
* Presente sólo en algunos modelos.
! Es importante conservar este manual para poder
consultarlo en todo momento. En caso de venta, de cesión
o de mudanza, verique que permanezca junto al aparato
para informar al nuevo propietario sobre su funcionamiento
y sobre las advertencias correspondientes.
! Lea atentamente las instrucciones: contienen importante
información sobre la instalación, el uso y la seguridad.
! Los embalajes no son juguetes para niños y se deben
eliminar respetando las normas para la recolección de
residuos (ver Precauciones y consejos).
! La instalación se debe realizar siguiendo estas instrucciones
y por personal profesionalmente calicado. Una instalación
incorrecta puede producir daños a personas, animales o cosas.
! Este aparato puede ser instalado y funcionar sólo en
lugares ventilados permanentemente, de acuerdo a las
prescripciones de l’Orden de 29.03.1974. Deben ser
observados los siguentes requisitos:

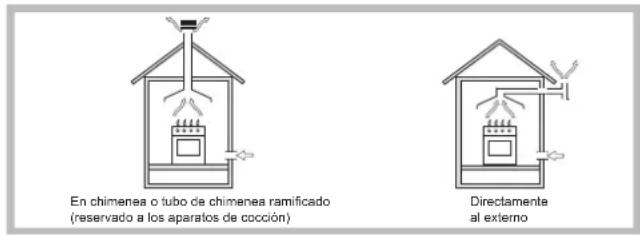

• El ambiente debe poseer un sistema de descarga
de los humos de la combustión al exterior, utilizando
una campana o un electroventilador que entre
automáticamente en funcionamiento cada vez que se
enciende el aparato. En chimenea o tubo de chimenea ramificado(reservado a los aparatos de cocción)Directamente al externo • El ambiente debe poseer un sistema que permita la entrada
del aire necesario para una combustión normal. El caudal
de aire necesario para la combustión no debe ser inferior
/h por cada kilovatio (kW) de potencia instalada.
El sistema puede tomar aire del
exterior del edificio a través de
un conducto de 100 cm
mínimo, de sección útil de modo
que no pueda ser obstruido
También puede hacerlo de manera
indirecta, desde ambientes
adyacentes que posean un
conducto de ventilación hacia el
exterior, como se describe más
arriba, y que no sean partes en
común del inmueble, ambientes con
peligro de incendio o dormitorios.
A Ejemplos de aperture de ventilaciónpara aire comburenteMaggiorazione della fessurafra porta e pavimentoLocaleadiacenteLocaleda ventilare • Los gases de petróleo licuados, más pesados que el aire,
se depositan en las partes más bajas. Por lo tanto, los
ambientes que contienen botellas de GPL deben tener
aberturas hacia el exterior para permitir la evacuación
desde abajo de eventuales escapes de gas. Además,
las botellas de GPL, vacías o parcialmente llenas,
no deben ser instaladas o depositadas en ambientes
o espacios a un nivel más bajo del suelo (sótanos,
etc.) Es conveniente conservar en el ambiente sólo la
botella que se está utilizando, colocada de modo que no
quede expuesta a la acción directa de fuentes de calor
a temperaturas superiores a 50°C.
Las encimeras a gas y mixtas están fabricadas con un grado
de protección contra calentamientos excesivos de tipo X,
y por lo tanto, es posible su instalación al lado de muebles
cuya altura no supere la de la supercie de trabajo. Para
una correcta instalación de la encimera se deben observar
las siguientes precauciones:
• Los muebles situados a un costado, cuya altura supere
la de la supercie de trabajo, deben estar situados a 600
mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los
requisitos establecidos en los manuales de instrucción de
las mismas, siempre manteniendo una distancia mínima
• Coloque los armarios de pared adyacentes a la campana
a una altura mínima desde la supercie de trabajo, de
420 mm. (ver la gura).
Siempre que la encimera se instale
debajo de un armario de pared,
éste último deberá mantener una
distancia mínima de la supercie
de trabajo de 700 mm. (ver la

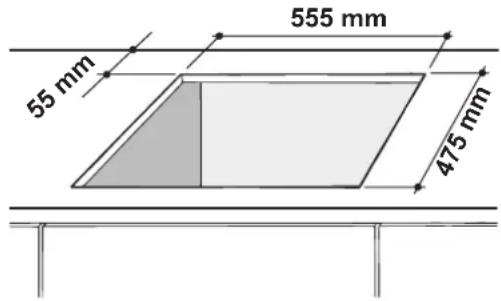

• El espacio para el mueble deberá tener las dimensiones
indicadas en la gura.
Se han previsto ganchos de jación que permiten jar
la encimera a supercies de 20 a 40 mm. de espesor.
Para un buena jación de la encimera, es aconsejable
usar todos los ganchos que se suministran.
ES Esquema de jación de los ganchos
Posición del gancho para Posición del gancho para
Posición del gancho para Atrás
! Use los ganchos contenidos en el “paquete de accesorios”
• Cuando la encimera no se instale sobre un horno empotrado,
es necesario introducir un panel de madera como
aislamiento. El mismo deberá colocarse a una distancia
mínima de 20 mm. de la pared inferior de la encimera.
Para garantizar una buena aireación es necesario eliminar
la pared posterior del hueco para el horno. Es preferible
instalar el horno apoyado sobre dos listeles de madera o
sobre una supercie continua que tenga una abertura de
45 x 560 mm. como mínimo (ver las guras).
560 mm.45 mm. Cuando la instalación se realice sobre un horno empotrado
sin ventilación forzada de enfriamiento, se debe garantizar la
presencia de tomas para la entrada y salida de aire que permitan
una adecuada aireación en el interior del mueble (ver las guras).
! Es posible instalar la encimera PI 640 AST/PIM 640 AST
sólo sobre hornos empotrados dotados de ventilación.
Las encimeras que poseen cable de alimentación tripolar,
se fabrican para funcionar con corriente alterna, a la tensión
y frecuencia de alimentación indicadas en la placa de
características (ubicada en la parte inferior de la encimera).
El conductor de puesta a tierra del cable se distingue por
los colores amarillo-verde. Cuando se realiza la instalación
sobre un horno empotrado, la conexión eléctrica de la
encimera y la del horno se deben realizar por separado, ya
sea por razones de seguridad eléctrica, como para facilitar
la eventual extracción del horno.
Conexión del cable de alimentación eléctrica a la red
Instale en el cable un enchufe normalizado para la carga
indicada en la placa de características.
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor omnipolar
con una distancia mínima entre los contactos de 3 mm.,
dimensionado para esa carga y que responda a las normas
vigentes (el conductor de tierra no debe ser interrumpido por
el interruptor). El cable de alimentación eléctrica se debe
colocar de modo tal que no alcance en ningún punto una
temperatura que supere en 50°C la temperatura ambiente.
! El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de seguridad.
Antes de efectuar la conexión verique que:
• la toma tenga conexión a tierra y que sea conforme con
• la toma sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
• la tensión de alimentación eléctrica esté comprendida
dentro de los valores indicados en la placa de
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad cuando estas
normas no sean respetadas.
La conexión del aparato a la tubería o a la botella de gas se
deberá efectuar de acuerdo a lo prescripto por las Normas
Nacionales vigentes, sólo después de haber vericado que
el mismo está regulado para el tipo de gas con el cual será
alimentado. Si no es así, realice las operaciones indicadas
en el párrafo “Adaptación a los distintos tipos de gas”.ES
En el caso de alimentación con gas líquido, desde botella,
utilice reguladores de presión conformes con las Normas
Nacionales vigentes.
! Para un funcionamiento seguro, un adecuado uso de la
energía y una mayor duración del aparato, verique que la
presión de alimentación cumpla con los valores indicados en
la tabla 1 “Características de los quemadores e inyectores”.
Conexión con tubo rígido (cobre o acero)
! La conexión a la red de gas se debe efectuar de modo que
no provoque esfuerzos de ningún tipo al aparato.
En el tubo de alimentación del aparato se encuentra una
unión en “L” orientable, cuya estanqueidad está asegurada
por una junta. Si resultara necesario girar la unión, sustituya
siempre la junta estanca (suministrada con el aparato).
La unión de entrada de gas al aparato es roscada 1/2 gas
Conexión con tubo exible de acero inoxidable de
pared continua con uniones roscadas
La unión de entrada de gas al aparato es roscada 1/2 gas
La colocación de dichos tubos se debe efectuar de modo
tal que su longitud, en condiciones de máxima extensión,
no sea mayor que 2000 mm. Una vez realizada la conexión,
verique que el tubo metálico exible no permanezca en
contacto con partes móviles o no quede aplastado.
! Utilice exclusivamente tubos y juntas estancas conformes
a la Normas Nacionales en vigencia.
Control de la estanqueidad
! Finalizada la instalación, controle la perfecta estanqueidad
de todas las uniones utilizando una solución jabonosa pero
Adaptación a los distintos tipos de gas
Para adaptar la encimera a un tipo de gas diferente de aquel
para el que fue fabricada (indicado en la etiqueta jada en la
parte inferior de la encimera o en el embalaje), es necesario
sustituir los inyectores de los quemadores efectuando las
siguientes operaciones:
1. quite las parrillas de la encimera y extraiga los
2. desenrosque los inyectores utilizando una llave tubular
de 7mm. y sustitúyalos por los que se adapten al
nuevo tipo de gas (ver tabla 1 “Características de los
quemadores e inyectores”).
3. vuelva a colocar las piezas realizando las operaciones
en sentido contrario.
4. al nalizar la operación, sustituya la anterior etiqueta de
calibrado con la correspondiente al nuevo gas que se va
a utilizar, disponible en nuestros Centros de Asistencia
• Regulación de aire principal de los quemadores
Los quemadores no necesitan de ninguna regulación de
• Regulación de los mínimos
1. Lleve la llave hasta la posición de mínimo;
2. Quite el mando y accione el
tornillo de regulación situado en
el interior o al costado de la varilla
de la llave hasta conseguir una
pequeña llama regular.
3. Verique que girando rápidamente el mando desde la
posición de máximo hasta la de mínimo, no se apaguen
4. En los aparatos provistos del dispositivo de seguridad
(termopar), si dicho dispositivo no funcionara con los
quemadores al mínimo, aumente la capacidad de los
mínimos utilizando para ello el tornillo de regulación.
5. Una vez efectuada la regulación, vuelva a colocar los
precintos ubicados en los by-pass con lacre o un material
! En el caso de gas líquido, el tornillo de regulación deberá
! Al nalizar la operación, sustituya la anterior etiqueta de
calibrado con la correspondiente al nuevo gas que se va a
utilizar, disponible en nuestros Centros de Asistencia Técnica.
! Cuando la presión del gas utilizado sea distinta de la
prevista (o variable), es necesario instalar, en la tubería de
entrada, un regulador de presión conforme con las Normas
Nacionales en vigencia.
PLACA DE CARACTERÍSTICAS
ver placa de características
Este aparato es conforme con las
siguientes Normas Comunitarias:
- 2006/95/CEE del 12/12/06 (Baja Tensión)
y posteriores modificaciones
- 2004/108/CEE del 15/12/04
(Compatibilidad Electromagnética) y
posteriores modificaciones
- 93/68/CEE del 22/07/93 y posteriores
- 2009/142/CEE del 30/11/09 (Gas) y
posteriores modificaciones.
- 2002/96/CEE y posteriores
modificaciones successives.36
ES Características de los quemadores e inyectores
(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas.
PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S PIM 640 AS EX PIM 640 A PI 631
! Es posible instalar la encimera PI 640 AST/PIM 640 AST sólo sobre hornos empotrados dotados de ventilación.ES
Puesta en funcionamiento y
! En cada mando está indicada la posición del quemador a
gas o de la placa eléctrica* correspondiente.
El quemador elegido se puede regular con el mando
correspondiente de la siguiente manera:
Para encender uno de los quemadores, acerque al mismo
una llama o un encendedor, pulse a fondo y gire el mando
correspondiente en sentido antihorario hasta la posición de
En los modelos que poseen dispositivo de seguridad
es necesario mantener presionado el mando durante
6 segundos aproximadamente hasta que se caliente el
dispositivo que mantiene automáticamente encendida la
En los modelos que poseen bujía de encendido, para
encender el quemador elegido, primero pulse el botón de
encendido identicado por el símbolo , luego pulse a
fondo y gire el mando correspondiente en sentido antihorario
hasta la posición de máxima potencia.
! Si se apagara accidentalmente la llama del quemador,
cierre el mando y vuelva a intentar encenderlo después de
1 minuto, como mínimo.
Para apagar el quemador es necesario girar el mando
en sentido horario hasta el apagado (correspondiente al
La regulación se puede realizar girando el mando
correspondiente en sentido horario o antihorario hasta 6
posiciones diferentes:
Posición Placa normal o rápida
En todas las posiciones del mando diferentes a la
de apagado, se produce el encendido del piloto de
Consejos prácticos para el uso de los
Si desea obtener el máximo rendimiento, es útil recordar
• utilice recipientes adecuados para cada quemador (ver
la tabla) con el n de evitar que las llamas sobresalgan
por el fondo de los recipientes.
• utilice siempre recipientes con el fondo plano y con tapa.
• cuando se produce la ebullición, gire el mando hasta la
posición de mínimo. Quemador
Rápido (R)Semi Rápido (S)Auxiliar (A)Corona Triple (TC)Ø Diámetro Recipientes(cm)24 - 2616 - 2010 - 1424 - 26 Consejos prácticos para el uso de las
Para evitar dispersiones de calor y provocar daños a la
placa, es importante utilizar recipientes con fondo plano y
de un diámetro igual o mayor que el de la placa. Posición
6 Placa normal o rápida
Apagado.Cocción de verduras, pescados.Cocción de papas (a vapor) sopas, garbanzos, porotos.Para continuar la cocción de grandes cantidades de alimentos, minestrones.Asar (mediano).Asar (fuerte).Dorar o alcanzar el hervor en poco tiempo. ! Antes de utilizarlas por primera vez, es necesario calentar las
placas de cocción a la máxima temperatura durante 4 minutos,
sin olla. Durante esta fase inicial, el revestimiento protector se
endurece y alcanza la máxima resistencia.
Precauciones y consejos
! El aparato ha sido proyectado y fabricado en conformidad
con las normas internacionales de seguridad.
Estas advertencias se suministran por razones de seguridad
y deben ser leídas atentamente.
• Este aparato se reere a un aparato empotrable de
* Presente sólo en algunos modelos.38
• Para su correcto funcionamiento, los aparatos a gas
necesitan un regular cambio de aire. Verique que en
su instalación se respeten los requisitos contenidos
en el párrafo correspondiente a la “Colocación”.
• Las instrucciones son válidas sólo para los países
de destino, cuyos símbolos guran en el manual y
en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el
espacio está protegido porque es muy peligroso dejarlo
expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies
• El aparato debe ser utilizado para cocinar
alimentos, sólo por personas adultas y siguiendo
las instrucciones contenidas en este manual.
Cualquier otro uso (como por ejemplo: calefacción
de ambientes) se debe considerar impropio y,
por lo tanto, peligroso. El fabricante no puede ser
considerado responsable por los daños derivados
de usos impropios, erróneos e irracionales.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con partes calientes
• No obstruya las aberturas de ventilación y de eliminación
• Controle siempre que los mandos estén en la posición
“●”/“○” cuando no se utiliza el aparato.
• No desconecte el aparato de la toma de corriente tirando
del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber
desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos
internos para intentar una reparación. Llame al Servicio
de Asistencia Técnica (ver Asistencia).
• Verique que los mangos de las ollas estén siempre
dirigidos hacia dentro de la encimera para evitar que
sean chocados accidentalmente.
• No cierre la tapa de vidrio (si existe) cuando los
quemadores o la placa eléctrica todavía están calientes.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.
• No está previsto que el aparato sea utilizado por
personas (niños incluidos) con reducidas capacidades
físicas, sensoriales o mentales, por personas inexpertas
o que no tengan familiaridad con el producto, a menos
que no sean vigiladas por una persona responsable
de su seguridad o que no hayan recibido instrucciones
preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.
• El aparato no se debe poner en funcionamiento a
través de un temporizador externo o de un sistema
de mando a distancia.
• Eliminación del material de embalaje: respete las normas
locales, de esta manera los embalajes podrán ser
• En base a la Norma europea 2002/96/CE de Residuos
de aparatos Eléctricos y Electrónicos (RAEE), los
electrodomésticos viejos no pueden ser arrojados en
los contenedores municipales habituales; tienen que ser
recogidos selectivamente para optimizar la recuperación
y reciclado de los componentes y materiales que los
constituyen, y reducir el impacto en la salud humana y el
medioambiente. El símbolo del cubo de basura tachado
se marca sobre todos los productos para recordar al
consumidor la obligación de separarlos para la recogida
El consumidor debe contactar con la autoridad local o
con el vendedor para informarse en relación a la correcta
eleminación de su electrodoméstico viejo.
Mantenimiento y cuidados
Cortar la corriente eléctrica
Antes de realizar cualquier operación, desconecte el
aparato de la red de alimentación eléctrica.
! Evite el uso de detergentes abrasivos o corrosivos como
los quitamanchas y productos anticorrosivos, jabones en
polvo y esponjas con supercie abrasiva: pueden rayar
irremediablemente la supercie.
! No utilice nunca limpiadores a vapor o de alta presión
para la limpieza del aparato.
• Para un mantenimiento ordinario, es suciente lavar la
encimera con una esponja húmeda, secándola luego con
un papel absorbente para cocina.
• Los elementos móviles de los quemadores se lavan
frecuentemente con agua caliente y detergente tratando
siempre de eliminar las incrustaciones.
• En las encimeras que poseen encendido automático, es
necesario realizar frecuentemente una cuidadosa limpieza
de la parte terminal de los dispositivos de encendido
instantáneo electrónico y vericar que los oricios de salida
del gas no estén obstruidos.
• Las placas eléctricas se limpian con un paño húmedo y se
untan con un poco de aceite cuando todavía están tibias.
• El acero inoxidable puede quedar manchado si permanece
en contacto por largo tiempo con agua fuertemente
calcárea o con detergentes agresivos (que contengan
fósforo). Se aconseja enjuagar abundantemente y secar
después de la limpieza. Es además importante secar los
posibles derrames de agua.
Mantenimiento de las llaves de gas
Con el tiempo puede suceder que una llave se bloquee o
presente dicultad para girar, en esos casos será necesario
proceder a la sustitución de dicha llave.
! Esta operación la debe efectuar un técnico
autorizado por el fabricante.ES
Anomalías y soluciones
Puede suceder que la encimera no funcione o no funcione
bien. Antes de llamar al servicio de asistencia técnica,
veamos qué se puede hacer. Antes que nada verique que
no hayan interrupciones en las redes de alimentación de
gas y eléctrica, y en particular, que las llaves de gas, aguas
arriba del aparato, estén abiertas.
El quemador no se enciende o la llama no es uniforme.
• Los orificios de salida de gas del quemador están
• Se han colocado correctamente todas las partes móviles
que componen el quemador.
• Hay corriente de aire en las cercanías de la encimera.
La llama no permanece encendida en los modelos
• No ha presionado a fondo el mando.
• No ha mantenido presionado a fondo el mando por un
tiempo suciente como para activar el dispositivo de
• Están obstruidos los oricios de salida del gas a la altura
del dispositivo de seguridad.
El quemador en posición de mínimo no permanece
• Están obstruidos los oricios de salida del gas.
• Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo es correcta.
Los recipientes no permanecen estables.
• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa
• Las parrillas fueron invertidas.40
eléctrico e à tomada da corrente deve ser fácil.
(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas
resíduos de aparelhos eléctricos e electrónicos (RAEE),
Desligar a corrente eléctrica
01/2012 - XEROX FABRIANO
