MANUAL DE USUARIO BAAN 33 NF S INDESIT

Colocación y conexión

Reversibilidad de la apertura de las puertas

Descripción del aparato, 33-34

Puesta en funcionamiento y uso, 35-36

Poner en marcha el aparato

Uso óptimo del frigorífico

Uso óptimo del congelador

Mantenimiento y cuidados, 37

Cortar la corriente eléctrica

Evitar la formación de moho y malos olores

Descongelar el aparato

Sustituir la bombilla

Precauciones y consejos, 38

Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 39

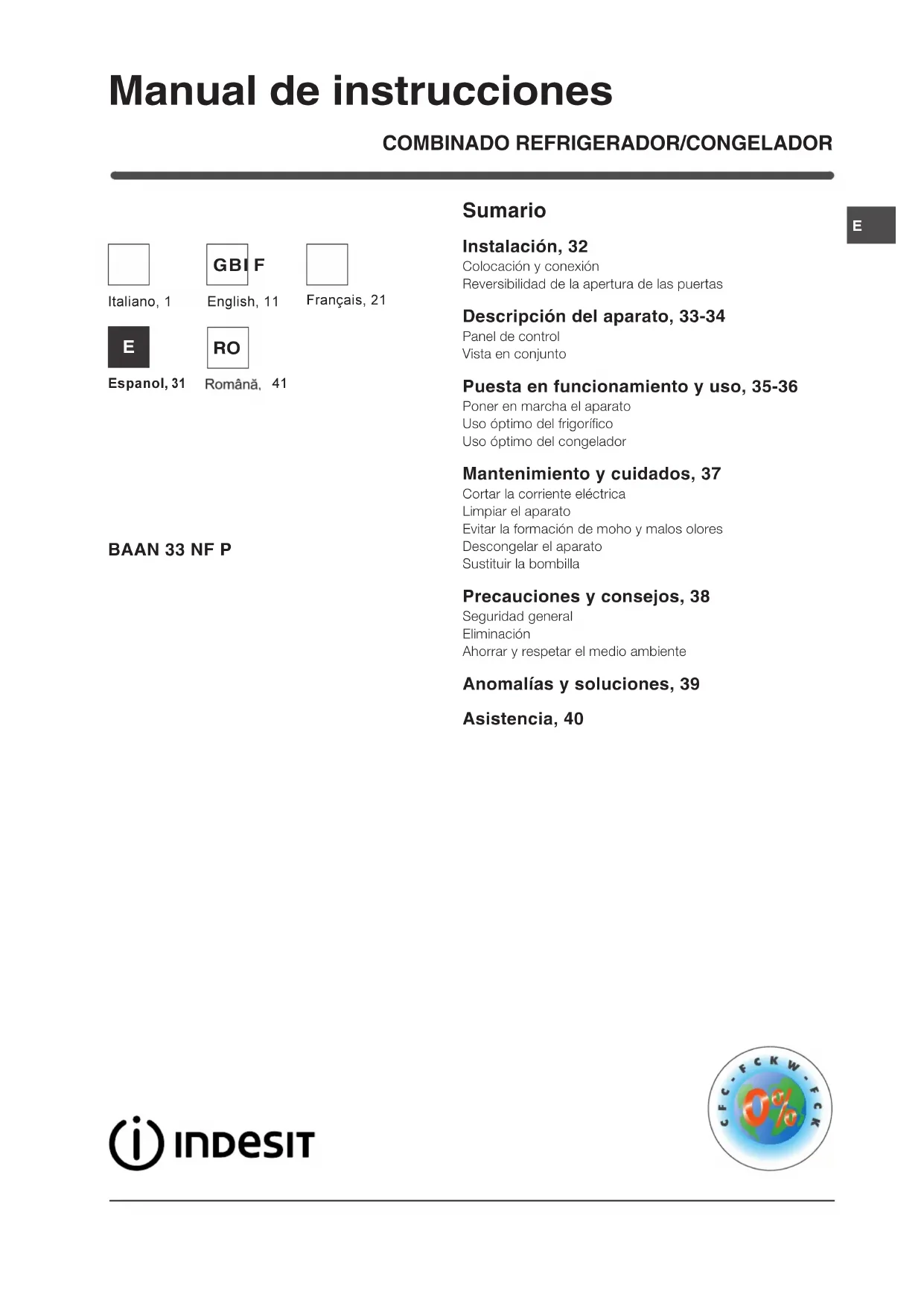

Manual de instrucciones

Reversibilidad de la apertura de las

5 ∅ 3mm ! Es importante conservar este manual para poder consultarlo

cuando sea necesario. En caso de venta, cesión o traslado,

verifique que permanezca junto al aparato para informar al

nuevo propietario sobre su funcionamiento y sobre las

precauciones durante su uso

! Lea atentamente las instrucciones: contienen información

importante sobre la instalación, sobre el uso y sobre la

Colocación y conexión

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el

compresor y el condensador emiten calor y requieren una

buena aireación para funcionar bien y limitar el consumo

3. Deje una distancia mínima de 10 cm. entre la parte superior

del aparato y los muebles situados encima y de 5 cm.,

como mínimo, entre los costados y los muebles o paredes

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz

solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la

pared posterior, coloque los distanciadores que se

encuentran en la caja de instalación siguiendo las

instrucciones presentes en la hoja correspondiente.

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los

desniveles atornillando o desatornillando las patas delanteras.

Después de su transporte, coloque el aparato verticalmente y

espere 3 horas como mínimo antes de conectarlo a la red

eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme a la

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de

características ubicada en la parte inferior izquierda del

frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada

abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un

técnico autorizado (ver Asistencia); no utilice

prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de

corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido sólo

por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos

en que no hayan sido respetadas estas normas.E

 Botón SUPER COOL (enfriamiento rápido) para

disminuir rápidamente la temperatura del compartimento

frigorífico. Cuando se presiona se enciende el piloto

SUPER COOL (ver Puesta en funcionamiento y uso).

 Mando FUNCIONAMIENTO DEL FRIGORÍFICO

ECO es la temperatura óptima con bajo consumo.

HOLIDAY es la función holiday (ver Mantenimiento y

apaga el compartimento frigorífico.

 Piloto amarillo SUPER COOL (enfriamiento rápido):

se enciende cuando se presiona el botón SUPER COOL.

 Piloto verde ALIMENTACIÓN: se enciende cuando el

aparato está conectado a la red de alimentación

ALIMENTACIÓN Mando de

FUNCIONAMIENTO DEL CONGELADOR

 Piloto amarillo SUPER FREEZE (congelación rápida):

se enciende cuando se presiona el botón SUPER FREEZE .

 Mando FUNCIONAMIENTO DEL CONGELADOR

ECO es la temperatura óptima con bajo consumo.

apaga el aparato, incluido el frigorífico.

 Botón SUPER FREEZE (congelación rápida) para

congelar alimentos frescos. Cuando se presiona se

enciende el piloto SUPER FREEZE (ver Puesta en

funcionamiento y uso).

! Los pilotos sirven también para indicar un anómalo

aumento de temperatura en el compartimento congelador

(ver Anomalías y soluciones).34

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles

diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.  La cantidad y/o su ubicación pueden variar.

* Se encuentra solo en algunos modelos.

P ATAS de regulaciónBalconcito extraíblecon tapa y conHUEVERABalconcito extraíblePORTAOBJETOSBalconcitoBOTELLASCubeta de hielo Ice

 CompartimientoCONGELAMIENTO yCONSERVACIÓNCompartimientoCONSERVACIÓNBOMBILLA(ver Mantenimiento)Recipiente FRUTAy VERDURAE

funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga

las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato limpie bien loscompartimentos y los accesorios con agua tibia y

! El aparato posee un control que lo protege contra

sobrecargas, que hace funcionar el compresor sólo después de

aproximadamente 8 minutos del encendido. Esto sucede

también después de cada interrupción de la alimentación

eléctrica, voluntaria o involuntaria (black out).

1. Coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en

2. Enchufe el aparato en la toma y verifique que se

encienda el piloto verde de ALIMENTACIÓN.

3. Gire el mando de FUNCIONAMIENTO DEL CONGELADOR hasta un valor medio y pulse el botón

SUPER FREEZE (congelación rápida): se encenderá el

piloto amarilla SUPER FREEZE. La misma se apagará

cuando el congelador haya alcanzado la temperatura

óptima: a partir de ese momento será posible introducir

4. Gire el mando de FUNCIONAMIENTO DEL FRIGORÍFICO hasta un valor medio. Después de

algunas horas será posible introducir alimentos en el

Uso óptimo del frigorífico

Se puede reconocer por la

presencia de celdas de

aireación ubicadas en las

paredes posteriores de los

compartimentos. El sistema

No Frost administra un flujo

continuo de aire frío que

recoge la humedad e impide

la formación de hielo y

compartimento frigorífico

mantiene el justo nivel de humedad y, gracias a la ausencia de

escarcha, preserva las cualidades originales de los alimentos; en

el compartimento congelador evita la formación de hielo

volviendo innecesarias las operaciones de descongelación y

evitando que los alimentos se peguen entre sí. No introduzca

alimentos o recipientes en contacto directo con la pared

refrigerante posterior porque se pueden obstruir los orificios de

aireación y facilitar la formación de condensación. Cierre las

botellas y envuelva los alimentos.

 Para regular la temperatura utilice el mando de

FUNCIONAMIENTO DEL FRIGORÍFICO (ver Descripción).

 Pulse el botón SUPER COOL (enfriamiento rápido) para

disminuir la temperatura en poco tiempo, por ejemplo

cuando el compartimento se llena después de una compra

abundante. La función se desactiva automáticamente una

vez transcurrido el tiempo necesario.

 Introduzca sólo alimentos fríos o tibios, nunca calientes

(ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se mantienen

durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente

formación de condensación.

BANDEJAS: enteras o tipo rejilla. Son

extraíbles y su altura es regulable

gracias a las guías especiales (ver la

figura), se utilizan para introducir

recipientes o alimentos de gran

tamaño. Para regular la altura no es

necesario extraer las bandejas

: con el nuevo estante portabotellas Play

Zone es posible enfriar rápidamente botellas, latas,

bebidas para deportistas y tenerlas siempre cómodamente

Si Play Zone está apoyada en el estante de vidrio, es

posible colocar botellas de grandes y medianas

dimensiones simplemente apoyándolas. De este modo, el

vino, por ejemplo, se conservará del mejor modo posible.

Una vez plegada y fijada en los sujetadores

correspondientes ubicados al costado del estante, se

pueden colocar las latas (parte alta), las bebidas para

deportistas (parte central) y otras latas y bebidas para

deportistas apoyadas en el resto del estante.Al colocar las

latas (en la Play zone) tenga cuidado de no ponerlas en

contacto con la pared posterior del refrigerador.

Play Zone se puede utilizar como un normal estante (una

vez apoyada), desplazarla de un nivel a otro junto con todo

el estante y lavarla fácilmente, incluso en lavavajilla.

La posición ideal del estante con la Play zone es la central.

Se encuentra solo en algunos modelos.36

E Uso óptimo del congelador

 Para regular la temperatura utilice el mando de

FUNCIONAMIENTO DEL CONGELADOR (ver

 No vuelva a congelar alimentos que están por

ser previamente cocinados para ser consumidos (dentro

 Los alimentos frescos por congelar no se deben colocar

en contacto con los ya congelados; se deben colocar

en el compartimento superior CONGELAMIENTO y

CONSERVACIÓN donde la temperatura desciende por

debajo de los 18ºC y garantiza una mayor velocidad de

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente

porque podrían romperse.

 La cantidad máxima diaria de alimentos a congelar está

indicada en la placa de características ubicada en el

compartimento frigorífico abajo a la izquierda (por

 Para congelar (si el congelar ya está en funcionamiento):

pulse el botón SUPER FREEZE (congelación rápida)

(encendido de la correspondiente piloto amarilla),

introduzca los alimentos y cierre la puerta. La función se

desactiva automáticamente después de 24 horas o

cuando se alcanza la temperatura óptima (piloto

! Evite abrir la puerta durante la congelación.

! Cuando se produzca una interrupción de corriente o una

avería, no abra la puerta del congelador: de este modo,

los alimentos congelados se conservarán sin alteración

durante aproximadamente 9-14 horas.

! Para evitar obstaculizar la circulación de aire en el interior

del congelador, se recomienda no obstruir los orificios de

aireación con alimentos o recipientes..

WATER LEVEL MAX WATER LEVEL MAX WATER LEVEL MAX Cubeta de hielo Ice

en la parte superior de los cajones del freezer

garantiza una mayor limpieza (el hielo no está en contacto con

los alimentos) y ergonomía (no gotea cuando se carga).

1. Extraiga la cubeta empujándola hacia arriba.

Controle que la cubeta esté completamente vacía y llénela

de agua utilizando el orificio correspondiente.

2. Tenga cuidado de no superar el nivel indicado (MAX WATER LEVEL). Demasiada agua obstaculiza la salida de los

cubitos de hielo (si esto sucede, espere hasta que el hielo

se derrita y vacíe la cubeta).

3. Gire la cubeta 90º: el agua llena las formas por el principio

de vasos comunicantes (ver la figura).

4. Cierre el orificio con la tapa que se suministra con el aparato

y vuelva a colocar la cubeta.

5. Después de que se haya formado el hielo (tiempo mínimo: 8

horas aproximadamente) golpee la cubeta sobre una

superficie dura y moje su parte externa para despegar los

cubitos; luego hágalos salir por el orificio.E

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es

necesario aislar el aparato de la red de alimentación

1. coloque el mando de FUNCIONAMIENTO DEL CONGELADOR en

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede desconectar la

alarma: dicha alarma no es síntoma de anomalía. Para

restablecer el normal funcionamiento es suficiente colocar

el mando de FUNCIONAMIENTO DEL CONGELADOR en el

valor deseado. Para aislar el aparato proceda siguiendo los

 Las partes externas, las partes internas y las juntas de

goma se pueden limpiar con una esponja empapada en

agua tibia y bicarbonato de sodio o jabón neutro. No

utilice disolventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en remojo

en agua caliente y jabón o detergente para platos.

Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de polvo

que se puede eliminar, después de haber apagado y

desenchufado el aparato, utilizando con delicadeza la

boca de la aspiradora y trabajando con una potencia

Evitar la formación de moho y malos

 El aparato está construido con materiales higiénicos que

no transmiten olores. Para mantener esta característica

es necesario que los alimentos estén siempre protegidos

y bien cerrados. Esto evitará también la formación de

 Si se debe apagar el aparato por un largo período, limpie

su interior y deje las puertas abiertas.

Si se parte por un período de vacaciones, no es necesario

apagar el aparato debido a que posee una función que

permite, con bajo consumo eléctrico, mantener la

temperatura del compartimento frigorífico alrededor de los

15ºC ; la temperatura del congelador se debe fijar en el

mínimo (1) indispensable para la conservación de los

Para activar la función:

FUNCIONAMIENTO DEL FRIGORÍFICO en

HOLIDAY (ver la figura).

Una doble señal sonora

confirmará su activación; la

desactivación se indica con

una sola señal sonora.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento

frigorífico, desenchufe el aparato. Siga las instrucciones que se

Acceda a la lámpara quitando la protección como se indica en

la figura. Sustitúyala con otra bombilla con una potencia igual a

la indicada en la protección (10 W).38

E Precauciones y consejos

 Eliminación del material de embalaje: respete las normas

locales, de esta manera los embalajes podrán ser

En base a la Norma europea 2002/96/CE de Residuos

de aparatos Eléctricos y Electrónicos (RAEE), los

electrodomésticos viejos no pueden ser arrojados en los

contenedores municipales habituales; tienen que ser

recogidos selectivamente para optimizar la recuperación

y reciclado de los componentes y materiales que los

constituyen, y reducir el impacto en la salud humana y

el medioambiente. El símbolo del cubo de basura

tachado se marca sobre todos los productos para

recordar al consumidor la obligación de separarlos para

la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la

correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien aireado,

protéjalo de la exposición directa a los rayos

no lo coloque cerca de fuentes de calor.

 Para introducir o extraer los alimentos, abra las puertas

del aparato el menor tiempo posible. Cada apertura de

las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato: para

una buena conservación, el frío debe poder circular

libremente. Si se impide la circulación, el compresor

trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor

trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más

difícil la cesión de frío a los alimentos y hace que

aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre

seguridad. Estas advertencias se suministran por razones

de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes

Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y

sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad

Electromagnética) y sucesivas modificaciones;

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y congelar

alimentos sólo por personas adultas y según las

indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera si el

lugar está protegido debido a que es muy peligroso

dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las manos

o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es

suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición

para eliminar todo contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios

cortantes o con punta ni aparatos eléctricos, que no

sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos del

 No permita a los niños que jueguen con el aparato. No

se deben sentar en los cajones o colgarse de la puerta.

 Los embalajes no son juguetes para los niños.E

Anomalías y soluciones

El piloto verde de ALIMENTACIÓN no

El motor no arranca.

Los pilotos están débilmente

los dos pilotos amarillos.

c) Suena la alarma y centellean

los dos pilotos amarillos y el verde.

El piloto verde de ALIMENTACIÓN

El frigorífico y el congelador enfrían

En el frigorífico los alimentos se

El motor funciona continuamente.

El aparato hace mucho ruido.

La temperatura de algunas partes

externas del frigorífico es elevada.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente o no está lo suficiente

como para hacer contacto o bien en la casa no hay corriente.

 El aparato posee un control que lo protege contra sobrecargas (ver Puesta en

funcionamiento y uso).

 Desconecte el enchufe y vuelva a introducirlo en la toma de corriente después

de haberlo girado sobre sí mismo.

a) La puerta del frigorífico ha quedado abierta durante más de dos minutos.

El sonido cesa cuando se cierra la puerta.

b) El aparato señala un calentamiento excesivo del congelador.

Se aconseja verificar el estado de los alimentos: podría ser necesario

c) El aparato señala un calentamiento peligroso del congelador: los alimentos

deben ser desechados.

b/c) En el primer caso el congelador se mantendrá a una temperatura de

aproximadamente 0ºC para no hacer recongelar los alimentos. En el

segundo caso, en cambio, la temperatura se mantiene alrededor de los 

Para apagar la señal sonora: abra y cierre la puerta del frigorífico. Para

restablecer el funcionamiento normal: lleve el mando de FUNCIONAMIENTO DEL CONGELADOR hasta la posición

(apagado) y vuelva a encender el

 El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.

 Las puertas no cierran bien o las juntas están dañadas.

 Las puertas se abren demasiado frecuentemente.

 Los mandos de FUNCIONAMIENTO no están en la posición correcta (ver

 El frigorífico o el congelador se han llenado excesivamente.

 El mando de FUNCIONAMIENTO DEL FRIGORÍFICO no está en la posición

correcta (ver Descripción).

 Los alimentos están en contacto con la pared posterior.

 Fue pulsado el botón SUPER FREEZE (congelación rápida): el piloto amarilla SUPER FREEZE está encendida (ver Desc.).

 La puerta no está bien cerrada o se abre continuamente.

 La temperatura externa es muy alta.

 El aparato no fue instalado en un lugar plano (ver Instalación).

 El aparato ha sido instalado entre muebles u objetos que vibran y producen

 El gas refrigerante interior produce un ligero ruido aún cuando el compresor

está detenido: no es un defecto, es normal.

 Las temperaturas elevadas son necesarias para evitar la formación de

condensación en zonas particulares del producto.

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que

no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. + buzzerHeatingdanger+ buzzerHeatingis excessive40

08/2007 - Xerox Business Services

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).

 Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-se,

chamar o Centro de Assistência Técnica mais próximo.

 el tipo de anomalía

 el modelo de la máquina (Mod.)

 el número de serie (S/N)

Esta información se encuentra en la placa de

características ubicada en el compartimento

frigorífico abajo a la izquierda.

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no

curentul de la reþea).
