Tipo de producto	Placa de inducción
Número de zonas	4 zonas de inducción
Dimensiones aproximadas	60 cm x 51 cm
Peso	10 kg
Alimentación eléctrica	230 V
Potencia total	7400 W
Funciones principales	Boost, temporizador, detección de cacerolas
Mantenimiento y limpieza	Superficie de vitrocerámica, limpieza fácil con un paño húmedo
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto, reparabilidad moderada
Seguridad	Bloqueo de seguridad, apagado automático
Compatibilidades	Compatible con utensilios de cocina adecuados para inducción
Información general	Instalación empotrada, diseño moderno

Preguntas frecuentes - ACM 804/NE WHIRLPOOL

¿Qué hacer si mi placa de cocción WHIRLPOOL ACM 804/NE no se enciende?

Verifique que la placa esté correctamente conectada a un enchufe eléctrico funcional. Asegúrese también de que el disyuntor no se haya disparado.

¿Cómo limpiar mi placa de cocción de vitrocerámica?

Utilice un limpiador especial para vitrocerámica y una esponja suave. Evite productos abrasivos que puedan rayar la superficie.

¿Por qué mi placa de cocción no calienta correctamente?

Verifique que los recipientes utilizados sean compatibles con las placas de inducción. Asegúrese también de que el tamaño del recipiente corresponda a la zona de cocción.

¿Cómo reiniciar mi placa de cocción WHIRLPOOL ACM 804/NE?

Desconecte la placa de cocción durante unos minutos, luego vuelva a conectarla para reiniciar el sistema.

¿Qué hacer si uno de los fogones no funciona?

Pruebe los otros fogones para verificar si el problema está aislado. Si solo un fogón no funciona, puede ser necesario contactar al servicio de atención al cliente.

¿Cómo utilizar la función de bloqueo de seguridad?

Para activar el bloqueo de seguridad, mantenga presionado el botón de bloqueo durante unos segundos hasta que se encienda el indicador luminoso.

¿Qué tipos de recipientes son compatibles con mi placa de inducción?

Utilice recipientes de acero inoxidable, hierro fundido o hierro. Evite recipientes de aluminio puro o vidrio que no son adecuados.

¿Cómo ajustar la potencia de cocción en mi placa?

Utilice los controles táctiles para seleccionar el nivel de potencia deseado. Consulte el manual de usuario para obtener instrucciones detalladas.

¿La placa de cocción se apaga automáticamente?

Sí, la placa tiene una función de seguridad que la apaga automáticamente después de un cierto tiempo de inactividad. Consulte el manual para más detalles.

MANUAL DE USUARIO ACM 804/NE WHIRLPOOL

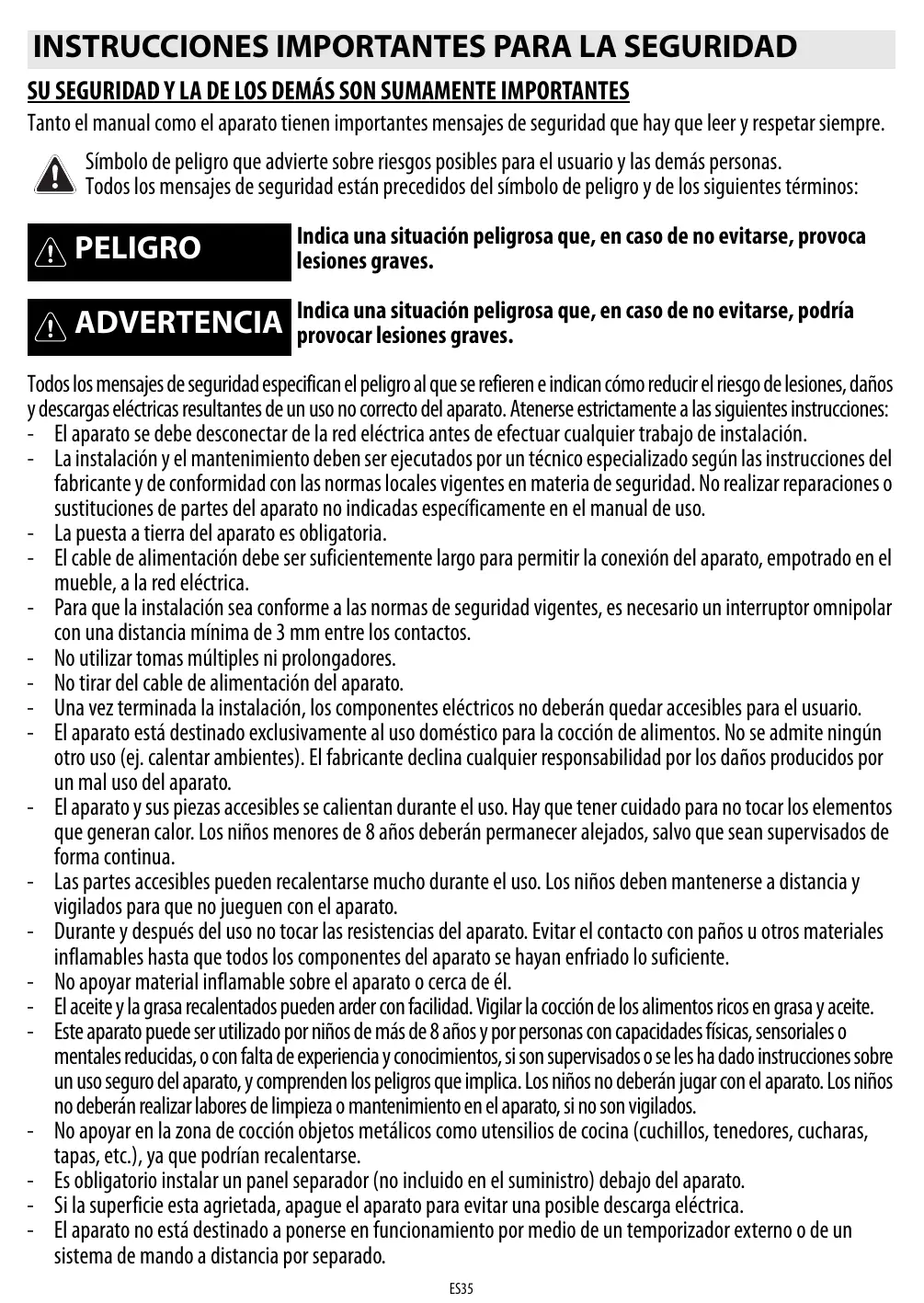

INSTRUCCIONES IMPORTANTES PARA LA SEGURIDAD

SU SEGURIDAD Y LA DE LOS DEMÁS SON SUMAMENTE IMPORTANTES

Tanto el manual como el aparato tiene importantes mensajes de seguridad que hay que leer y respetar siempre.

Símbolo de peligro que advierte sobre riesgos posibles para el usuario y lasDEMáspersonas.

Todoos mensajes de seguidad estan precedidos del symbolo de peligro y de los seguidentes terminos:

PELIGRO

Indica una situación peligrosa que, en caso de no evitarse, provoca lesiones graves.

ADVERTENCIA

Indica una situación peligrosa que, en caso de no evitarse, podía provocar lesiones graves.

Todoos mensajes de seguidad especifican el peligro al que se refieren e indican como reducir el riesgo de lesiones, daños y descargas electricas resultantes de un uso no correcto del aparato. Atenerse estRICTamente a las siguientes instrucciones:

• El aparato se debe desconectar de la red electrica antes de efectuarrialquier trabajo de instalacion.
• La instalacion y el mantenimiento deben serejecutados por un先进技术 especializado segun las instrucciones del fabricante y de conformidad con las normas locales vigentes en materia de seguridad. No realizar reparaciones o sustituciones de partes del aparato no indicadas especificamente en el manual de uso.
• La puesta a tierra del aparato es obligatoria.
• El cable de alimentación debe ser suficientemente largo para permitir la conexión del aparato, empotrado en el mueble, a la red electrica.
• Para que la instalación sea conforme a las normas de seguridad vigentes, esnecessary un interruptor omnipolar con una distancia minima de 3mm entre los contactos.
• No utiliser tomas multipes ni prolongadores.
• No tirar del cable de alimentacion del aparato.
• Una vez terminada la instalación, los componentes electricos no deben quedar accesibles para el usuario.
• El aparato está destinado exclusivamente al uso dométrico para la cocción de alimentos. No se admite ningún或其他 uso (ej. calentar ambientes). El fabricante declina cualquier responsabilidad por los días producidos por un mal uso del aparato.
• El aparato y sus piezas accesibles se calientan durante el uso. Hay que tener cuidado para no tocar los elementos que generan calor. Los niños menos de 8 años deben permanecer alejados, salvo que Sean supervisados de forma continua.
  Las partes accesibles peuvent recalentarse mucho durante el uso. Los niños deben mantenerse a distancia y vigilados para que no juguen con el aparato.
• Durante y.afteres del uso no tocar las resistencias del aparato. Evitar el contacto con pacios u otros materiales inflamables hasta que todos los componentes del aparato se hayan enfiado lo sufiente.
• No apoyar material inflamable sobre el aparato o circa de el.
• El aceite y la grasa recalentados能把 arder con calidad. Vigilar la cocción de los alimentos ricos en grasa y aceite.
• Este aparato pueda ser utilisé por niños de más de 8 años y por personas con capacities físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, si son supervisados o se les ha sido instruetiones sobre un uso seguro del aparato, y comprenden lospeligos que implica. Los niños no deben hacer jugar con el aparato. Los niños no deben realizar laboros de limpieza o mantenimiento en el aparato, si no son vigilados.
• No apoyar en la zona de cocción objetos metálicos como utensilios de cucina (cuchillos, tenedores, cucharas, tapas, etc.), ya que podrán recalentarse.
• Es obligatorio instalar un panel separador (no incluido en el suministro) bajo del aparato.
• Si la superficie esta agrietada, apague el aparato para evitar una possible descarga electrica.

• El aparato no está destinado a ponserse en functionamento por medio de un temporizador externo o de un sistema de mando a distancia por separado.

• Sidea en la placacomida con grasa o aceite,puede ser peligroso y pueda provocar un incendio.NUNCA intente apagar un fuego con agua.Apague el aparato y bajo cubra la llama,por exemple con una tapa o una manta ignifuga.
  Peligro de incendio: no almacene cosas en las superficies de cocción.

• No实用性 limpiadoresa vapor.
• No se debe colocar en la superficie de la placal objetos metálicos como cuchillos, tenedores, cucchas y tapas, ya que pueda calentarse.
• Después de usarla, apague la placan con el mando y no se base en el detector de sartenes.

Eliminación del embalaje

El material de embalaje es 100% reciclable y está marcado con el significado de reciclado (3). Elimine los distinctos temas de material del embalaje conforma a la normativa local sobre eliminacion de desechos.

Eliminación del producto

Este aparo lva la marca CE de conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre desechos de aparatos elctricos y electricos (RAEE).

La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salute.

El symbolo en el aparato o en la documentacion que lo acomaña indica que no se pueda tratar como desecho domestico, sino que debe entregarse en un punto de recogida para el reciclado de aparatos electricos y electronicos.

Ahorro de energia

Para Obtener losreatesteresultados:

• Utilice ollas y sartenes cuiq diametro de fondo sea igual al de la zona de coccion.
• Utilice exclusivamente ollas y sartenes con fondo plano.
  Si es posible, mantenga la olla tapada durante la cocción.
  Las ollas a presión permiten ahorrar tiempo y energia.
• Coloque laolla en el centro de la zona de cocccion SIGNALada en la placa.

DECLARACION DE CONFORMIDAD (€

• Este aparato, destinado a entrada en contacto con productos alimentarios, es conforme al reglamento (C €) n.1935/2004 y ha sido proyektado, construido e introducido en el mercado de conformidad con los requisitos de seguridad de la directiva de “Baja Tensión” 2006/95/CE (que sustituya la 73/2 3/CEE y posteriores enmiadas) y los requisitos de protección de la directiva “EMC” 2004/108/CE.

ANTES DEL USO

IMPORTANTE: si las ollas no son de la dimensión adecuada, las zonas de coccción no se encenderán. Utilice sólo ollas que tengan el símbolo de "SISTEMA POR INDUCTION" (figura al lado). Ante de encender la placía de coccción, colocque la olla sobre la zona de coccción deseada.

Para comprar si el recipiente es compatible con la plaza de cocción por inducción, utilise imán: las ollas sólo serán adecuadas si son atráidas por el imán.

• Asegürese de que el fondo de las ollas no sea rugoso ya que podra darar la superficie de coccción. Compruebe la vajilla.
  No apoye las llas ni las sartenes calientes sobre la superficie del panel de mandos de la plac. Podrian causar daños materiales.

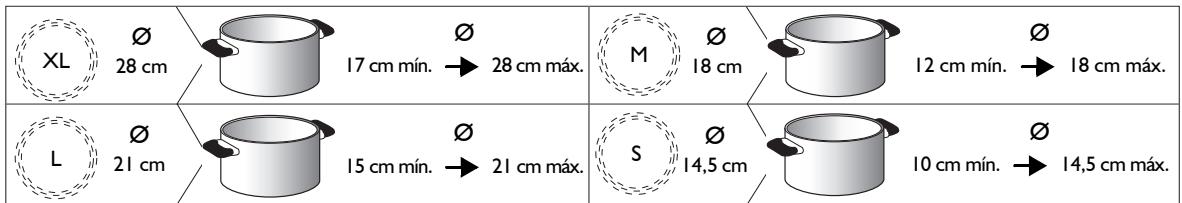

DIÁMETROS RECOMENDADOS PARA EL FONDO DE LA OLLA

INSTALACION

Desembalar el producto y probar que no se haya dado durante el transporte. En caso de problemas, contactar con el revendedor o el Servicio de Asistencia al Cliente. Ver las medidas de empotrado y las instrucciones de instalacion en las imagenes de la page 2.

PREPARACION DEL MUEBLE PARA EL EMPOTRADO

ADVERTENCIA

Instalar un panel separator debounce de la placac de cocciion.
La parte inferior del producto no debe quedar accesible afterwards de la instalacion.
- En caso de instalar un hora abajo, no interponer el panel separador.

mmin. 5 mm

La distancia entre la cara inferior de la plac y el panel separador debe respetar las dimensiones indicadas en la figura.
Para asegurar el functiOnamento correcto del aparato, la abertura minima (min. 5 mm) necesaria entre la superficie de apoyo y el lado superior del plano del mueble noDee estobruida.
- Si bajo de la placá de cocción se instalala un hora, hay que asegurarse de que está provisto de sistemas de enfiambre.
No instale la placac de coccion cerda del lavavajillas ni de la lavadora, para evitar la exposicn de los circuitos electricos a vapor o humedad que podrnan daarlos.
En caso de instalacion al ras, llamar al serviceo de asistencia para pedir el montaje del kit de tornillos 4801 211 00112.
Para desmontar la placaplicar un destornillador (no suministrado) a los muelles del perimetro de la parte inferior del aparato.

CONEXION A LA RED ELECTRICA

ADVERTENCIA

• Desconecte el aparato de la red electrica.

• La instalación del aparato debe dejarse en manos de un的技术icoriallicado que conozca a fondo la normativa de seguidad e instalacion.

• El fabricante declina toda responsabilidad ante daños a personas, animales o bienes en caso de incumplimiento de las normas Mentionadas en este capítulo.
  La longitud del cable de alimentacion debe ser suficiente para que la placac de coccion se pueda retarir de la superficie de apoyo.

• Asegürese de que el valor de tensión indicado en la placá de identificación, colocada en el fondo del aparato, coincida con el valor de tensión de la vivienda.

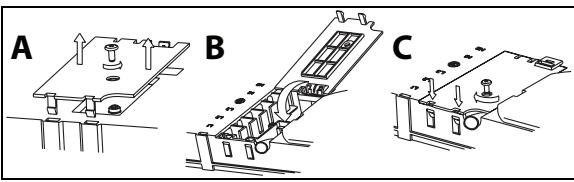

Conexión al bloque de terminales

Para la conexión electrica, utilise un cable de tipo H05RR-F, como se indica en la tablasuma.

Conductores	Cantidad x hora
230 V ~ + (½)	3 x 4 mm²
230-240 V ~ + (½)	3 x 4 mm² (sólo Australia)
230 V 3 ~ + (½)	4 x 1,5 mm²
400 V 3N ~ + (½)	5 x 1,5 mm²
400 V 2N ~ + (½)	4 x 1,5 mm²

400V3N\~

400V2N\~

230V

230 V 3 ~ (sólo Bélgica)

230-240 V ~ (sólo Australia)
230V (solo UK)

400 V 2N ~ (sólo Holanda)

Important:

• Mantener o quitar los puentes metalicos entre los tornillos de la regleta L1-L2 y N1-N2ooting el esquema de conexiones (ver figura).
• Si el cable está incluido en el suministro, consultar las instrucciones de conexión adjuntas al cable.
• Asegurarse de que losSES tornillos de la regleta queden apretados despues de la connexion de los cables.

Ejemplo de puente presente (izquierda) o quitado (derecha). Vea los detalles en el esquema de conexiones (los puentes能把 estar entre L1-L2 y entre N1-N2).

Descripción del panel de mandos

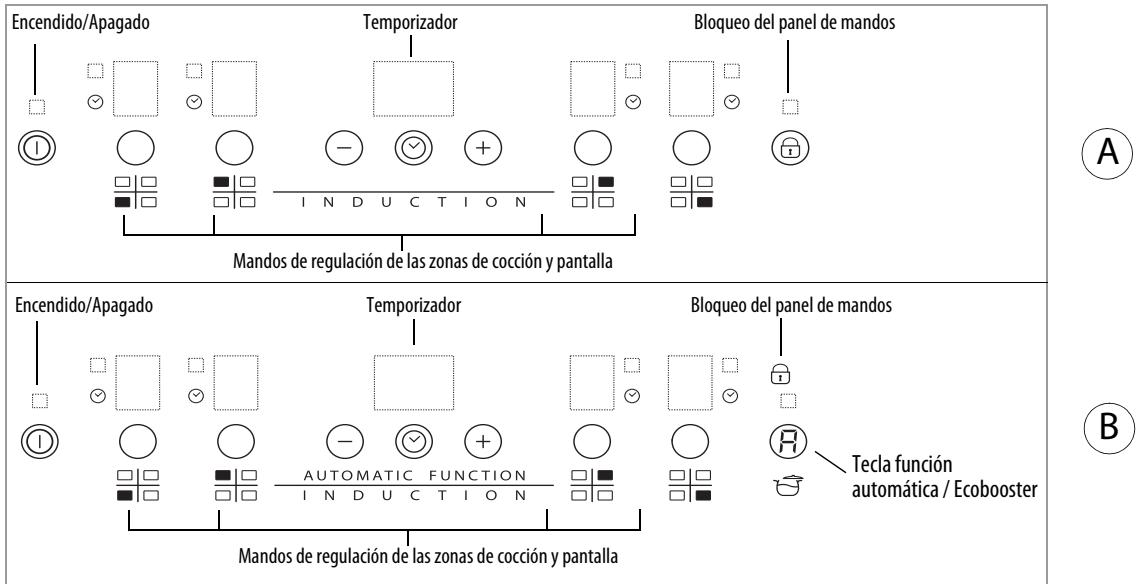

Panel de mandos

Encendido/apagado de la placà de coccción

Para encender la placacocci,mantener pulsada2 segundostecla 1haste que se iluminen las pantallas de las zonas de cocciion. Para apagarla,volver a presionar tecla hasta que las pantallas se apaguen. Se desactivan todas las zonas de cocciion.

Si la plac de cocciion se ha utilized, el indicator de calor residual "H" permanecer a encendido hasta que las zonas de cocciion se enfirien.

Si a los 10 seguidos de encender la placa de cocción no se ha seleccióndo una función, la placa se apaga automatistically.

Activación y regulación de las zonas de coccción

Pantalla de potencia

Indicator de la zona de cocción seleccionada

Posicion de la zona de coccion

Tras encender la placac de coccion y colocar la olla en la zona seleccionada, seleccionar la zona con la tecla correspondiente: la pantalla indica el nivel 5.

Cada zona de coccción posee distinctos niveles de potencia, regulables con las teclas + / - ,de "1" (potencia minima) a "9" (potencia Tmaxima). Algasunas zonas de coccción disponible de referencia de ebullicion rápida (Booster), letra "P" de la pantalla.

Desactivación de las zonas de coccción

Seleionar la zona de cocci on que se desea apagar. Pulsar la tecla correspondiente (en la pantalla se visualiza el punto abajo a la derecha del nivel de potencia). Pulsar la tecla - "hasta selectionar el nivel 0 ^

Para el apagado inmediato, pulsar 3 segundos la tecla de seleccion de zona. La zona de coccione se desactiva y aparece el indicator "H" de calor residual.

Bloqueo del panel de mandos

Esta func bloquea los mandos para prevenir la activacion accidental de la placac of coccion. Para activar la func, encender la placay pulsar tres segundos la teda (o la teda Automatic function/Eco Booster, si la hay). Una senal acustica y un indicator luminoso senalizan al lado del symbolo del candido la activacion del bloqueo. Se bloquean todas las funciones del panel de mandos, excepto la de apagado. Para desactivar el panel de mandos, repetir la secuencia de activacion. El punto luminoso se apagar y las functions de la plac volver an activarse.

El agua, los liquidos desbordados de las ollas o los objetos depositados sobre la tecla bajo del symbolo能把 activar o desactivar accidentlmente el bloqueo del panel de mandos.

Temporizador (Timer)

El temporizador es un interruptor horario que permite programar un tiempo de coccción máximo de hasta 99 horas (1 hora y 39 horas) asociable a todas las zonas de coccción.

Seleionar la zona de coccion que se desea controar con el temporizador (en la pantalla se enciende un punto luminoso en la parte inferior derecha del indicator del nvel de potencia), pulsar la tecla del icono del reloy programar el tiempo con las teclas "+" y -" de la referencia temporizador (ver la figura).

Unos segundos despues de pulsar la tecla por ultima vez, el temporizador inicia ra la cuestiona atras (un punto luminoso se enciende al lado de la zona donde

se ha activado el temporizador). Al Cumplirse el tiempo programado, la seals acustica se activa y la zona de cocciencia se apaga automatically.

Para desactivar el temporizador, pulsar la tecla"-" hasta que en la pantalla aparezca "0:0" o pulsar 3 seguidos la tecla del icono del reloj.

Para programar el temporizador en othera zona, repetir los+puntos anterioles. La pantalla del temporizador siempre muestra el que es asociado a la zona seleccionada o el mas breve.

Para modifier o apagar el temporizador esnecessary pulsar la tecla de seleccion de zona a la que está asociado.

Avisos del panel deMANDOS

Indicador de calor residual.

La plac aee un indidor de calor residual para cada zona de cocion. Este indicor muestra las zonas de cocion que todavia estan excesamente calientes. Si en la panta se visualiza H, quere decir que la zona de coccion todavia escaiente Si el indicar de una zona esta encendido, esta se podra utilizer para mantener caliente un alimento o derretir mantequilla.

Al enfiarise la zona de cocción, la pantalla se apaga.

Indicador de olla inadecuada o ausente.

Si la olla no es compatible con la plac, si está mal colocada o si no es de las dimensiones adecuadas, aparece la indicación de "olla ausente" (figura alazo). Si en 60 segundos no se detectaulatinguna olla, la plac se apaga.

Funciones especiales

Algunos modelos estan dotados de functions especialas:

Función de ebullición=rápida (Booster)

Funci disploble so in algas zas de cocion que permite aprovechar al maximo la potencia de la plac (por ejemplo, para hacer hervir el agua rapidamente). Para activar la funci, pulsar la teca ^+ "hasta que la pantalla indique P". A los 10 minuto de uso de la funcion booster, el aparato pone la zona automatically en el nivel 9.

Automatic function

Estamericanmente un nivel de potencia adecuado para tener la ebullicn minima.Activar esta funcuna una vez alcanzado el hervor, pulsando primero la tecla de la zona y bajo la tecla R

Eco Booster

Con la plac de cocciption encendida y la zona selectionada, pulsar la tecla para activar la functiOn. La plac de cocciption automatcamente activa un ciclo que permite hervir y tener el agua en ebullicion, reduciendo los consumos de energia elctrica respecto de la functior booster normal. La functiOn existe solo en las zonas que tenen el symbolo

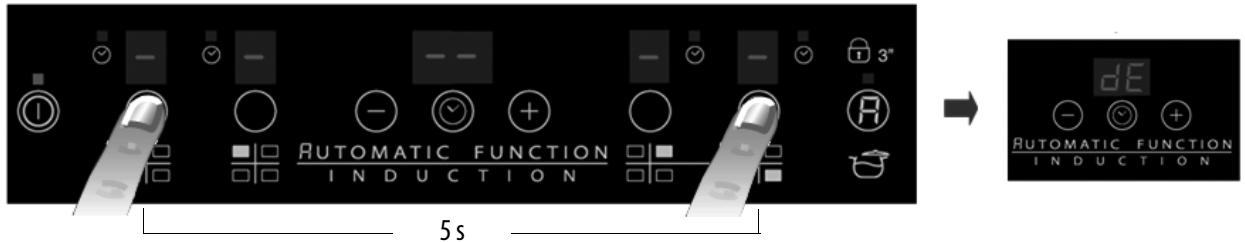

Modo Demo

Esta plac a coocion esta dotada de mode Demo, el qual permite interactuar con el panel de mandos sin activar las zonas de coccion correspondentes. La activacion y la desactivacion deben produirse en un plazo de 60 segundos desde el momento en que el aparato se alimenta con la red eletrica de la vivienda.

Para activar el modo Demo pulsar 5 seguidos las dos teclas de seleccion de zona externas simultaneamente: la pantalla central indica "dE". Ahora es possible explorar las functions del panel de mandos. La func tion de Lock y Unlock esta activa también en modo Demo.

Para desactivar el modo Demo, repetir el procedimiento recordando que esnecessary primero disconnectar la plac de la red y bajo reconectarla y executar el procedimiento en un plazo de 60 segundos desde el momento de la connexion.

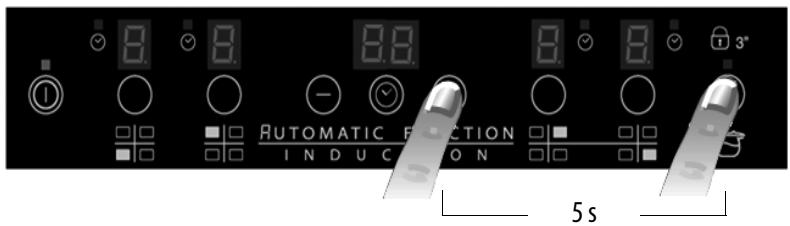

Activación y desactivación de la seals acústica

Una vez encendía la plac, pulse y mantenga pulsados al mismo tiempo el botón "+" y el botón situado más a la derecha durante al menos tres segundos ("bloqueo del panel de control").

Noutilizarnunca limpiadoras de vapor.
- Antes de limpiar la plac, asegurarse de que las zonas de cocci y el indicator de calor residual ("H") estén apagados.

IMPORTANTE: no utilizes esponjas abrasivas ni lana de metal. Con el tiempo podr汕 estropear el vidrio.

• Despues de cada uso, esperar que la plac se enfiree y limiarla para eliminar depuestos incrustados, manchas y restos de comida.
• El azúcar y los alimentos con alto contenido de azúcar能把 dañar la placá si no se eliminan inmediamente.
  La sal, el azúcar y la arena podrán rayar la superficie del vidrio.
  Utilizar un paño suave, papel absorbente o productosesionos para la limpieza de placas de cocciudad (segun las indicaciones del fabricante).

GUIA PARA LA SOLUCION DE PROBLEMAS

Leer y seguir las instrucciones de la section "Instrucciones de uso".
- Comprobar que no haya interruptions de suministro de corriente electrica.
Secar bien la superficie de la placà antes de limpiarla.
- Si al encender la plac a en la pantalla se visualiza un numero alfanumérico, seguir las instruetiones de la tabla.
- Después de utiliser la placá de coccción, si no es posible pagarla, desconectarla de la red electrica.

CÓDIGO DE ERROR	DESCRIPICón	CAUSAS POSIBLES	ELIMINAR ERROR
C81, C82	La zona de los mandos se apaga porque la temperatura esblemado elevada.	La temperatura interior de los circuitos electrónicos esblemado alta.	Esperar que la placía se enfié antes de utilizesla.
F42 o F43	El voltaje de conexión de la placía esincorrecto.	El sensor detecta un voltaje incompatible con el de conexión.	Desconectar la placía de la red y controlar la conexión.
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Llamar al Servicio de Asistencia yunaricar elógido de error.

RUIDO GENERADO POR LA PLACA DE COCCION

Durante el funciona normal, las placas de coccyon por induccion poden generar silbidos o estallidos en las ollas, a Causea de las caracteristicas del fondo (por ejemplo, por las capas de material que lo componen, o si el fondo no es plano). Los ruidos varian segun el recipiente en uso y la calidad de alimentto contentida, y no se produce贯穿una senal de averia.

Además, la placá de cocción por inducción está dotada de un sistemas de enfiambre interno para Maintener los componentes electrónicos a una temperatura controlada. Por este motivo, durante el funciona y durante uno horas antes del apagado de la placá, se pueda oir ruido del ventilador. Tal condidión es absolutamente normal e indispensable para el funciona correcto del aparato.

SERVICIO DE ASISTENCIA TECNICA

Antes de llamar al Servicio de Asistencia Técnica

1. Intentar resolver el problema consultando el apartado "Guía para la solución de problemas".
2. Apagar y volver a encender el aparato para comprar si se haSolutionado el problema.

Si el fallo persiste, contactar con el Servicio de Asistencia más cercano.

Indicar:

• una breve descripción del problema;
  el tipo de placay el modelo exactos;
  el numero de asistencia (que sueige a la palabra Service en la placac de identificacion), situado bajo del aparato (en la placa metalica).
  su direccion completa;
• su numero de téléphone.

SERVICE 0000 000 00000

Si fuera necessaria una reparacion, dirigirse a un Centro de Asistencia Tectnica autorizzato (que garantiza la Utilizacion de piezas de recambio originales y una correcta reparacion). Las piezas de recambio estan disponibles por 10 años.

TABLA DE POTENCIAS
NOTA:

Nivel de potencia		Tipo de coccción	Nivel (la indicación complementa la experiencia y los hábitos de coccción)
Máx. potencia	Boost	Calentar rápidaente	Ideal para&aumentar en breve tiempo la temperatura de la comida, hervir agua o calentar rápidaente liquidos de coccción
	8-9	Freír - hervir	Ideal para dorar, comenzar una coccción, freir productos congelados, hervir rápidaente
Alta potencia	7-8	Dorar - sofreir - hervir - asar	Ideal para sofreir,mantener vivo el hervor, cocinar y asar (5-10minutos)
	6-7	Dorar - cocinar - estofar - sofreir - asar	Ideal para sofreir,mantener un hervor ligero, cocinar y asar (10-20minutos), precalentar accesarios
Mediana potencia	4-5	Cocinar - estofar - sofreir - asar	Ideal para estofar,mantener un hervor delicado, cocinar (durante多么 tiempo). Mantecar la pasta
	3-4	Cocinar - estar hervir - espasar - mantecar	Ideal para cocaciones prolongadas (arroz, salsas, carne, pescado) con liquidos de家住mimiento (ej. agua, vino, caldo, leche) y para mantecar pasta
	2-3		Ideal para cocaciones prolongadas (volúmenes inferiores a un litro: arroz, salsas, carne, pescado) con liquidos de家住mimiento (ej. agua, vino, caldo, leche)
Baja potencia	1-2	Derretir - desconcelar - mantener caliente - mantecar	Ideal para ablandar mantequilla, derretir chocolate delicadamente, desconcelar productos depearüñas dimensiones ymantener calientes comidas recién cocidas (ej. salsas, sopas, potajes).
	1		Ideal paramanter calientes alimentos recién cocidos, mantecar arroz ymantener en temperatura fuentes de comida (con accesorio para la inducción)
OFF	Potencia cero	Superficie de apoyo	Placa de coccción en posición de stand-by o apagada (possible presencia de calor residual de fin de coccción, signalizo con H)

En caso de preparaciones breves que requiren en una distribuccion perfecta del calor (por ejemplo, para las crepes) en la zona doble de 28~cm de diametro, se recomienda utilizear recipientes de no mas de 24~cm de diametro. Para las cocciones delicadas (por ejemplo, para derretir chocolate o mantequilla) se recomienda utilizear las zonas simples, de menor diametro.

INSTRUÇÉS DE SEGURANÇA IMPORTANTES

Este aparelho está classificado de acordo com a Direcva Europeia 2002/96/EC sobre Resíduos de equipoamento eletrico e electrónico (REEE).

Ligar/desligar a plaza

Temporalizador (Timer)

Indicador de calor residual.

Activar/desactivar o sinal sonoro

LABELA DE POTÉNCIAS
NOTA:

ZGOMOT GENERAT DE PLITA
