MANUAL DE USUARIO 40326 BOSE

EnglishFrançais Español

INFORMACIÓN DE SEGURIDAD Lea esta guía del usuario

Dedique el tiempo que sea necesario para seguir atentamente las instrucciones de esta guía, que le ayudará a

instalar y utilizar correctamente el sistema de altavoces Guarde esta guía para utilizarla como material de referencia

ADVERTENCIA: Con el fin de reducir el riesgo de descargas eléctricas, no exponga el sistema a la lluvia o la humedad.

ADVERTENCIA: Este aparato no debe estar expuesto a salpicaduras ni mojarse. No coloque sobre él objetos que

contengan líquidos como, por ejemplo, jarrones. Al igual que con cualquier producto electrónico, tenga cuidado de no

derramar líquidos en ningún componente del sistema. Los líquidos pueden provocar averías o incendios.

El símbolo de relámpago con una flecha dentro de un triángulo equilátero indica al usuario que la caja del

sistema puede contener una tensión sin aislar de magnitud suficiente para constituir un riesgo de descarga

El signo de exclamación dentro de un triángulo equilátero, tal como aparece marcado en el sistema, avisa

al usuario de que existen instrucciones de operación y mantenimiento importantes en esta guía del usuario.

ADVERTENCIA: Para evitar que se produzcan descargas eléctricas, haga coincidir la patilla ancha de la clavija del

cable de línea con la ranura ancha de la toma de red e insértela completamente.

ADVERTENCIA: No coloque sobre el aparato ninguna fuente de llama viva, como velas encendidas.

PRECAUCIÓN: No realice modificaciones en el sistema o los accesorios. Las alteraciones no autorizadas pueden

comprometer aspectos de seguridad, cumplimiento normativo y rendimiento del sistema.

PRECAUCIÓN: La exposición durante mucho tiempo a la música a gran volumen puede causar lesiones auditivas.

Evite el volumen extremo cuando utilice auriculares, en especial durante largos períodos de tiempo.

Este producto cumple la Directiva sobre compatibilidad electromagnética (EMC) 89/336/EEC y la Directiva sobre

límites de tensión 73/23/EEC. Encontrará la declaración de conformidad completa en

www.bose.com/static/compliance/index.html.

• Si se utiliza la clavija de red o el conector del aparato como dispositivo de desconexión, deberá poder accionarse

• Este producto debe utilizarse en espacios interiores. No está diseñado ni se ha probado para uso al aire libre o en

©2006 Bose Corporation. Ninguna parte de esta obra puede reproducirse, modificarse, distribuirse o usarse de ninguna otra manera sin consentimiento

Bose, C OMPANION, TrueSpace y Acoustimass son marcas comerciales registradas de Bose Corporation. Todas las restantes marcas comerciales a las

que se hace referencia aquí pertenecen a sus propietarios correspondientes.English FrançaisEspañol

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1. Lea detenidamente las instrucciones de todos los

componentes antes de utilizar este producto.

2. Guarde estas instrucciones para consultarlas en el futuro.

3. Respete todas las advertencias que se indican en el

producto y en la guía de usuario.

4. Siga todas las instrucciones.

5. No utilice este dispositivo cerca del agua o de zonas

húmedas: no lo utilice cerca de bañeras, lavabos,

fregaderos, pilas, ni sobre zonas húmedas como, por

ejemplo, cerca de la piscina o en cualquier otro lugar donde

haya agua o humedad.

6. Límpielo con un trapo seco, según las instrucciones de

Bose Corporation. Desenchufe el producto de la toma de

pared antes de limpiarlo.

7. No bloquee las aberturas de ventilación. Instálelo

según las instrucciones del fabricante. Para garantizar

un funcionamiento fiable del producto y evitar que se

produzcan sobrecalentamientos, colóquelo en una

ubicación y posición que permita una ventilación adecuada.

Por ejemplo, no coloque el producto sobre una cama, sofá o

superficie similar que pueda bloquear las aberturas de

ventilación. No lo coloque en un sistema incorporado o en

lugares similares a estanterías o armarios que pueden

impedir que el aire pase por las aberturas de ventilación.

8. No lo instale cerca de fuentes de calor, tales como

radiadores, salidas de aire caliente, cocinas u otros

aparatos (incluidos amplificadores) que generen

9. No elimine el mecanismo de seguridad del enchufe

con toma a tierra o polarizado. Los enchufes

polarizados disponen de dos clavijas, una de mayor

tamaño que la otra. Los enchufes con toma de tierra

tienen dos patillas y un tercer terminal de tierra.

La patilla más ancha y el tercer terminal se incluyen

como medida de seguridad. Si el enchufe suministrado

no encaja en la toma, póngase en contacto con un

electricista para sustituir la toma antigua.

10. Proteja el cable de alimentación de forma que nadie

lo pise ni quede pinzado, en particular cerca de

enchufes, receptáculos de tomas múltiples y en el

lugar en que sale del aparato.

11. Utilice sólo conexiones y accesorios suministrados

12. Utilícelo sólo con el carrito, soporte,

trípode, abrazadera o mesa suministrados

por el fabricante o incluidos con el

dispositivo. Cuando se utilice un carrito,

tenga cuidado al mover la combinación

de carrito/dispositivo para evitar que se

produzcan lesiones en caso de que se

13. Desenchufe el dispositivo durante tormentas eléctricas

o si no lo va a utilizar durante periodos prolongados de

tiempo para evitar que se dañe.

14. Toda reparación debe ser realizada por personal

cualificado. Lleve el dispositivo a reparar si presenta

algún daño. Por ejemplo: si el cable de alimentación o

el enchufe está dañado; si se ha derramado líquido o

se han caído objetos sobre el dispositivo; si el

dispositivo ha estado expuesto a la lluvia o a la

humedad; si no funciona correctamente o se ha caído.

No intente reparar el producto usted mismo. La apertura o

retirada de las tapas le expondrá a voltajes peligrosos o a

otros peligros. Para obtener ayuda con la resolución de

problemas, diríjase al Departamento de atención al cliente

de Bose. Consulte la hoja de direcciones incluida con el

15. Para prevenir el riesgo de incendio o descargas

eléctricas, evite sobrecargar los enchufes,

alargadores o receptáculos de las tomas.

16. Evite que caigan objetos o líquidos sobre el producto,

ya que podrían entrar en contacto con puntos de niveles de

voltaje altos o partes que podrían sufrir un cortocircuito y

provocar incendios o descargas eléctricas.

17. Consulte las indicaciones de seguridad en la caja del

18. Utilice fuentes de alimentación adecuadas. Conecte el

producto a una fuente de alimentación, tal y como se

describe en las instrucciones de funcionamiento o en el

Información sobre productos que generan

Se ha comprobado que este equipo cumple los límites para

dispositivos digitales de clase B, de acuerdo con el apartado

15 de las normas de la FCC. Estos límites están diseñados

para ofrecer una protección razonable contra las interferencias

perjudiciales en una instalación doméstica. Este equipo

genera, utiliza y puede irradiar energía de radiofrecuencia y,

si no se instala y se utiliza de acuerdo con las instrucciones

suministradas, podría ocasionar interferencias perjudiciales

para las comunicaciones de radio. No obstante, no se puede

garantizar que no se vayan a producir este tipo de

interferencias en una instalación en particular. Si este equipo

ocasiona interferencias perjudiciales en la recepción de

radio o televisión, lo que puede comprobarse encendiendo y

apagando el equipo, se recomienda que intente corregir la

interferencia mediante una de las siguientes acciones:

• Vuelva a orientar o colocar la antena de recepción.

• Aumente la separación entre el equipo y el receptor.

• No conecte el equipo en la toma del mismo circuito que el

• Póngase en contacto con el distribuidor o con un técnico

de radio y televisión.

Este producto cumple las especificaciones canadienses

para dispositivos de clase B ICES-003.EnglishFrançais Español3

CONTENIDO English FrançaisEspañol

INTRODUCCIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Ayuda para la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALACIÓN DEL SISTEMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Desembalaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Para conservar como referencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Ubicación del sistema Companion5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ubicación de los altavoces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ubicación del módulo de Acoustimass

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Configuración de sonido para Windows

XP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Configuración de sonido para Mac OS

CONEXIÓN DE OTROS DISPOSITIVOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Especificaciones del producto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

I NTRODUCCIÓN INSTALACIÓN DEL SISTEMA FUNCIONAMIENTO CONEXIÓN DE OTROS DISPOSITIVOS CUIDADO Y MANTENIMIENTO4

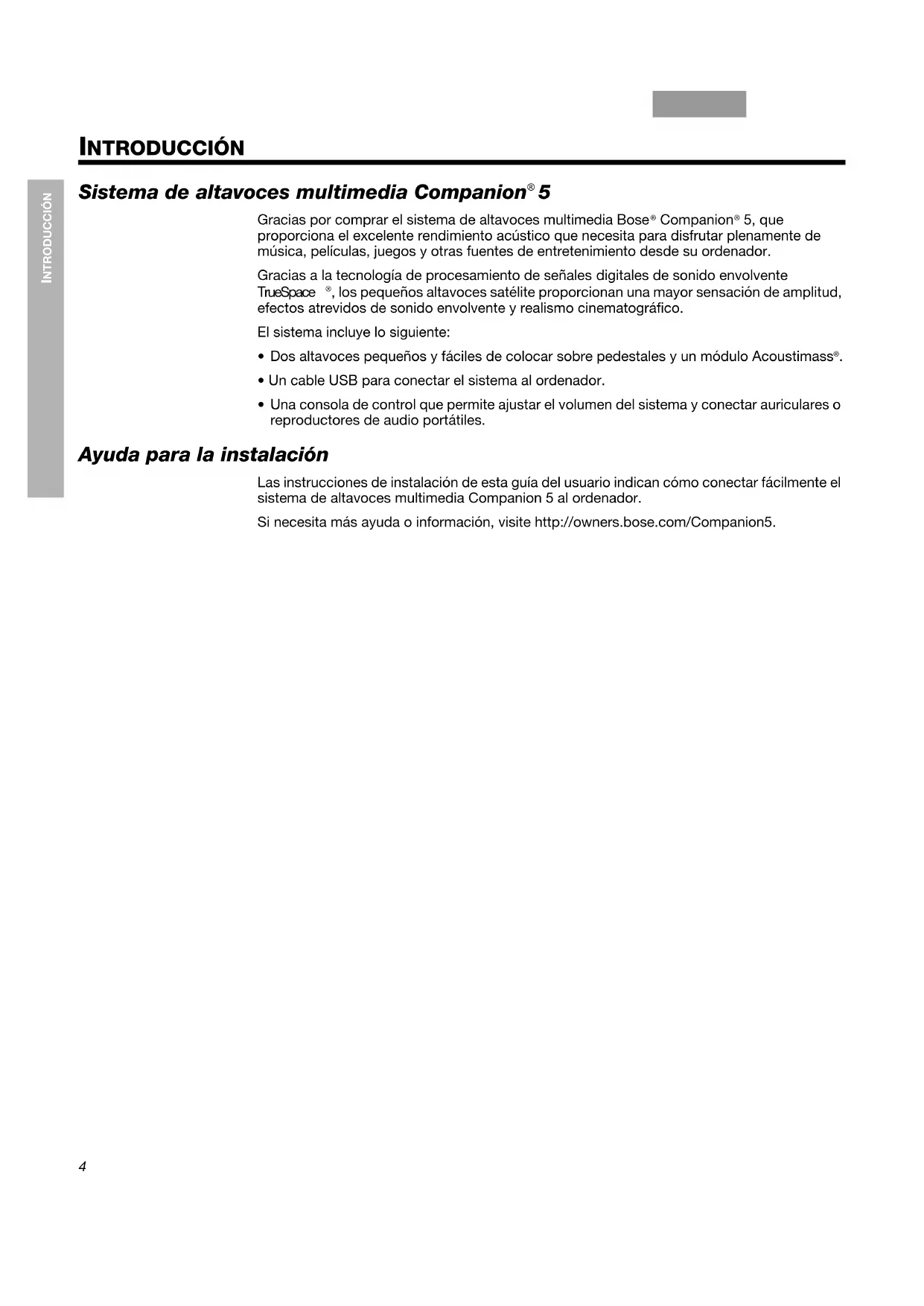

INTRODUCCIÓN EnglishFrançais Español

INTRODUCCIÓN Sistema de altavoces multimedia Companion

Gracias por comprar el sistema de altavoces multimedia Bose

proporciona el excelente rendimiento acústico que necesita para disfrutar plenamente de

música, películas, juegos y otras fuentes de entretenimiento desde su ordenador.

Gracias a la tecnología de procesamiento de señales digitales de sonido envolvente

, los pequeños altavoces satélite proporcionan una mayor sensación de amplitud,

efectos atrevidos de sonido envolvente y realismo cinematográfico.

El sistema incluye lo siguiente:

• Dos altavoces pequeños y fáciles de colocar sobre pedestales y un módulo Acoustimass

• Un cable USB para conectar el sistema al ordenador.

• Una consola de control que permite ajustar el volumen del sistema y conectar auriculares o

reproductores de audio portátiles.

Ayuda para la instalación

Las instrucciones de instalación de esta guía del usuario indican cómo conectar fácilmente el

sistema de altavoces multimedia Companion 5 al ordenador.

Si necesita más ayuda o información, visite http://owners.bose.com/Companion5.5

INSTALACIÓN DEL SISTEMA English FrançaisEspañol

INSTALACIÓN DEL SISTEMA Desembalaje

Desembale el sistema cuidadosamente. Conserve todo el material de embalaje, ya que le

permitirá transportar el sistema de la forma más segura cuando sea necesario.

Si alguna pieza del sistema parece estar dañada, no la utilice. Comuníqueselo de inmediato a

o a un distribuidor Bose autorizado. Encontrará los datos de contacto de Bose en la

página de direcciones que se incluye con el sistema.

Compruebe que el sistema incluye los componentes indicados en la Figura 1.

Contenido de la caja

ADVERTENCIA: Mantenga las bolsas de plástico fuera del alcance de los niños para evitar

*Se incluye el cable de alimentación adecuado para su región.

Cable de alimentación*

Patas de goma para el

Para conservar como referencia

Este puede ser un buen momento para registrar el número de serie del sistema

5 aquí y en la tarjeta de registro del producto. El número de serie está

situado en la parte posterior del módulo de Acoustimass.

Número de serie: __________________________________

Fecha de compra: _________________________________

Se recomienda conservar el recibo de compra y una copia de la tarjeta de registro

del producto junto con esta guía del usuario.6

INSTALACIÓN DEL SISTEMA INSTALACIÓN DEL SISTEMA EnglishFrançais Español

Ubicación del sistema Companion

Para obtener un rendimiento óptimo, siga estas indicaciones a la hora de elegir la ubicación

y la posición del módulo Acoustimass

, los altavoces y la consola de control. Consulte la

Figura 2, que muestra una instalación típica del sistema.

Instalación típica del

Ubicación de los altavoces

La correcta ubicación de los altavoces le permitirá experimentar los efectos de sonido

envolvente que brinda el sistema de altavoces multimedia Companion

• Coloque los altavoces izquierdo y derecho a la izquierda y la derecha del monitor del

ordenador separados aproximadamente de usted por la distancia de su brazo extendido

(Figura 2). Los conectores de los cable de altavoz llevan la marca L (izquierda) o R

(derecha) para identificar su ubicación a la izquierda o a la derecha.

• Para obtener un rendimiento óptimo, coloque ambos altavoces a la misma distancia de

usted y sin separarlos más de 61 cm (24 pulg).

• Oriente ambos altavoces hacia delante. No los coloque en ángulo hacia dentro o hacia

• Mantenga los altavoces alejados de grandes objetos adyacentes o de superficies de

armarios. Por ejemplo, si la mesa del ordenador incluye un aparador, mantenga los bordes

exteriores de ambos altavoces separados por un mínimo de 15 cm de cualquier superficie

adyacente. No coloque los altavoces dentro de armarios.

Altavoz izquierdo (L)

Consola de controlINSTALACIÓN DEL SISTEMA

INSTALACIÓN DEL SISTEMA English FrançaisEspañol

Ubicación del módulo de Acoustimass

El módulo de Acoustimass

se ha diseñado para ser la parte invisible del sistema de altavoces.

Por ejemplo, puede colocarlo debajo de la mesa del ordenador o del escritorio.

PRECAUCIÓN: No coloque monitores de ordenador, disquetes, discos duros u otros soportes

magnéticos a menos de 15 cm (6 pulg) del módulo Acoustimass. El campo magnético producido

por el módulo puede borrar los datos de los soportes magnéticos y afectar al monitor.

• Coloque una pata de goma en cada esquina

panel inferior del módulo.

• Apoye el módulo en sus patas sobre una

• NO BLOQUEE la rejilla frontal del módulo.

• NO coloque el módulo sobre uno de sus lados

• NO coloque detrás o al lado objetos o equipos

que puedan bloquear las aberturas de ventilación

de la parte posterior del módulo. Se necesita

una ventilación adecuada para evitar que el

módulo se recaliente.

• Coloque el módulo a una distancia mínima de

15 cm (6 pulg) del ordenador y del monitor del

ordenador para evitar que afecte al sistema

• Mantenga el módulo alejado de fuentes de calor como radiadores, zócalos o calentadores

• Compruebe que el cable de alimentación puede llegar a una toma de red de CA y que el

cable USB puede llegar a la conexión USB del ordenador.8

INSTALACIÓN DEL SISTEMA INSTALACIÓN DEL SISTEMA EnglishFrançais Español

Conexiones del sistema

Los pasos siguientes y la Figura 3 indican cómo realizar las conexiones del sistema.

• Lea todo el proceso de instalación.

• Compruebe que el ordenador está encendido y que el sistema operativo se está ejecutando.

• IMPORTANTE: Cierre todas las demás aplicaciones de software.

1. Inserte el conector rojo del cable del altavoz derecho (R) en la entrada R e inserte el

conector blanco del altavoz izquierdo (L) en la entrada L. Las marcas R y L de los

conectores deben mirar hacia arriba en ambos conector para que puedan insertarse

correctamente en la entrada correspondiente.

2. Inserte el cable de la consola de control en la entrada Control Pod.

3. Inserte un extremo del cable de alimentación en la entrada AC Input del panel posterior

del módulo Acoustimass

. Enchufe el otro extremo en una toma de red de CA.

4. Conecte el extremo correspondiente del cable USB (suministrado) a la entrada To Computer

del módulo Acoustimass. Conecte el otro extremo a una entrada USB del ordenador.

IMPORTANTE: Para conseguir un rendimiento óptimo, conecte el cable USB

directamente a una entrada USB del ordenador en lugar de hacerlo a través de

un concentrador USB.

5. Para ordenadores Windows

XP, consulte “Configuración de sonido para Windows

Para ordenadores Mac OS

X, consulte “Configuración de sonido para Mac OS

Nota: Compruebe que todos los conectores de los cables están completamente insertados en

sus entradas correspondientes.

Esquema general de las

Nota: El sistema Companion

5 no tiene interruptor de alimentación de CA. El sistema se

enciende en modo de espera cuando se conecta el cable de alimentación. Consulte “Modos del

sistema” en la página 13.

Nota: Bose recomienda utilizar supresores de sobretensiones homologados por organismos de

seguridad en todos los equipos electrónicos. Las variaciones y picos de voltaje pueden dañar los

componentes electrónicos de cualquier sistema. Los buenos supresores son capaces de eliminar

la inmensa mayoría de las averías atribuibles a las sobretensiones y, además, pueden adquirirse

en cualquier tienda de electrónica.

Altavoz izquierdo (L)

4INSTALACIÓN DEL SISTEMA

INSTALACIÓN DEL SISTEMA English FrançaisEspañol

Configuración de sonido para Windows

XP IMPORTANTE No desconecte ningún cable durante este procedimiento de configuración.

Para obtener ayuda adicional con la configuración de sonido,

visite http://owners.bose.com/Companion5.

1. Después de conectar el cable USB, espere a que aparezca una serie de mensajes

“Nuevo hardware encontrado” en la pantalla del ordenador (Figura 4) (espere unos 30

segundos). Si aparecen otros mensajes que interrumpen este proceso de configuración,

consulte “Resolución de problemas” en la página 16.

Nota: Si no aparecen estos mensajes, es posible que se encuentre desactivada en el ordenador

la función para visualizarlos. Espere un par de minutos antes de continuar con el paso siguiente.

mensajes “Nuevo hardware

INSTALACIÓN DEL SISTEMA INSTALACIÓN DEL SISTEMA EnglishFrançais Español

2. En el Panel de control de Windows XP, abra Propiedades de dispositivos de sonido y

3. En la ficha Volumen, compruebe que Bose USB Audio es el dispositivo USB conectado.

4. En Configuración del altavoz, haga clic en el botón Propiedades avanzadas para

abrir Propiedades de audio avanzadas.

5. En la lista desplegable Configuración del altavoz, seleccione Altavoces con sonido

6. Haga clic en Aplicar y, a continuación, en Aceptar.

5 ya está listo para usar.

Nota: Si retira la conexión USB del sistema Companion 5 y posteriormente vuelve a insertarla,

realice este procedimiento otra vez para comprobar la configuración.

Propiedades de dispositivos

Propiedades de audio

Dispositivo USB conectado

Ajuste para el sistema Companion 5INSTALACIÓN DEL SISTEMA

INSTALACIÓN DEL SISTEMA English FrançaisEspañol

Configuración de sonido para Mac OS

X IMPORTANTE No desconecte ningún cable durante este procedimiento de configuración.

Para obtener ayuda adicional con la configuración de sonido,

visite http://owners.bose.com/Companion5.

1. En las Preferencias del sistema, abra el panel de control Sonido (Figura 6).

2. Elija Audio USB Bose para la salida de sonido y cierre el panel de control.

Preferencias de sonido de

3. En la carpeta Aplicaciones de la unidad de disco duro, abra la carpeta Utilities.

4. Abra el panel de control Configuración de Audio MIDI (Figura 7).

5. Seleccione Bose USB Audio para Propiedades de, Salida por omisión y Salida del

Configuración MIDI de

INSTALACIÓN DEL SISTEMA INSTALACIÓN DEL SISTEMA EnglishFrançais Español

6. Haga clic en el botón Configurar altavoces para abrir el panel de control de selección

de altavoces (Figura 8).

7. Seleccione Multicanal, haga clic en Aplicar y, a continuación, haga clic en Hecho.

8. Cierre todos los paneles de control.

El sistema de altavoces multimedia Companion

5 ya está listo para usar.

Nota: Si retira la conexión USB del sistema Companion 5 y posteriormente vuelve a insertarla,

realice este procedimiento otra vez para comprobar la configuración.

selección de altavoces13

FUNCIONAMIENTO Modos del sistema

El sistema funciona en tres modos posibles. Cada modo del sistema se identifica por el color

un indicador de modo en la consola de control (Figura 9):

• Silencioso (ámbar): Los altavoces del sistema están en silencio. No se reproduce sonido

del ordenador ni de ninguna fuente conectada. Este modo se selecciona automáticamente

cuando se conectan auriculares a la consola de control.

• Activo (verde): Se reproduce la fuente de sonido activa desde los altavoces del sistema.

La posición del anillo de control de volumen establece el nivel del volumen.

• Espera (rojo): El sistema se encuentra en modo de ahorro de energía. Cuando tanto la

conexión USB del ordenador como la señal de entrada de una fuente de audio conectada

permanecen inactivas durante varios minutos, el sistema silencia los altavoces y cambia al

modo de reposo. El sistema vuelve al modo silencioso cuando la conexión USB se activa

Toque la parte central superior de la consola de control para alternar entre los modos

silencioso y activo, salvo cuando estén conectados los auriculares. Cuando se conectan

los auriculares, el sistema pasa al modo silencioso hasta que éstos se desconectan.

5 está diseñado para funcionar

de manera óptima sin efectos de sonido adicionales. Asegúrese de desactivar la

configuración de todos los efectos de sonido y de cerrar las aplicaciones de

efectos que se ejecuten en el ordenador.

• Compruebe que la configuración de la aplicación de software es correcta para

sonido envolvente 5.1.

El anillo de control de volumen de la consola de control (Figura 9) es el control principal de

volumen de todo el audio que llega del ordenador o de los dispositivos conectados a la toma

de entrada. Gire el anillo en el sentido de las agujas del reloj para subir el volumen y en

sentido contrario para reducirlo.

Para ajustar el volumen

Para regular correctamente el volumen deberá ajustarlo tanto en la fuente (el PC o la fuente

conectada) como en el sistema Companion 5:

1. Ajuste el volumen del sistema Companion 5 al mínimo.

2. Ajuste el volumen de la fuente cerca del máximo.

3. Comience a reproducir música.

4. Baje lentamente el volumen de la consola de control del sistema Companion 5 hasta

conseguir un nivel de sonido que le resulte cómodo.

Para silenciar el sistema

Para silenciar el sistema, toque el interruptor de modo de la consola de control (el indicador

se iluminará en ámbar). Tóquelo otra vez para desactivar el modo silencioso (el indicador se

iluminará en verde).

Nota: La salida del sistema se puede reducir mediante una función de protección interna si

reproduce música a todo volumen durante un periodo prolongado de tiempo.

Después de escuchar el sistema de altavoces, tal vez desee ajustar el sonido. Utilice el

control de compensación de graves (Figura 10) del módulo Acoustimass

Control de compensación

Compensación de graves:

! para incrementar los graves (+)

" para reducir los graves (–)15

CONEXIÓN DE OTROS DISPOSITIVOS English FrançaisEspañol

CONEXIÓN DE OTROS DISPOSITIVOS Conexión de auriculares

Para conectar los auriculares, enchufe el cable de auriculares en la salida de auriculares

estéreo de 3,5 mm a un lado de la consola de control (Figura 11).

• Al conectar los auriculares se silenciarán automáticamente los altavoces del sistema.

• Después de desconectar los auriculares, toque el interruptor de modo para volver a

reproducir el sonido por los altavoces.

• Para ajustar el volumen, utilice el anillo de control de volumen de la consola de control.

Conectores de la consola

Conexión de un dispositivo de audio

Para conectar un dispositivo de audio como un reproductor de CD/MP3, conecte el

cable de audio del dispositivo a la entrada estéreo de 3,5 mm de la consola de control.

Para ajustar el volumen, suba el control de volumen del dispositivo de audio y utilice el anillo

de control de volumen de la consola de control.

Nota: Mientras escucha un dispositivo de audio conectado, las alertas y los sonidos del

ordenador se mezclan con el sonido procedente del dispositivo de audio. Puede ajustar el anillo

de control de volumen y el volumen en el ordenador y el dispositivo conectado para escuchar

ambas fuentes con el nivel que prefiera.

Salida de auriculares Entrada de audio

• Utilice un paño suave para limpiar la superficie de los altavoces, del módulo Acoustimass

y de la consola de control. Puede utilizar un limpiacristales sin amoníaco para mantener el

• No use aerosoles cerca de los altavoces. No use disolventes, sustancias químicas ni

soluciones detergentes que contengan alcohol, amoníaco o abrasivos.

• No permita la entrada de ningún líquido por ninguna apertura.

• Para limpiar las rejillas de los altavoces, páseles el aspirador con cuidado.

Su sistema Companion

está cubierto por una garantía limitada transferible. Los detalles

sobre la garantía constan en la tarjeta de registro del producto que se incluye con el sistema.

Rellene el apartado de información de la tarjeta y envíela por correo a Bose o registre su

producto en http://owners.bose.com/register. En caso de no hacerlo, la garantía limitada no

Resolución de problemas

Esta tabla proporciona indicaciones para solucionar posibles problemas. Para obtener

más ayuda, póngase en contacto directamente con Bose o visite el sitio de Internet en

http://owners.bose.com/Companion5. Consulte las direcciones de contacto en la hoja

incluida con el sistema.

Problema Acción recomendada

Se ha interrumpido la

configuración al aparecer el

mensaje: “Se ha producido

un problema durante la

instalación del hardware.

Es posible que el nuevo

hardware no funcione

• Es posible que haya retirado el cable USB durante el proceso de instalación del hardware.

Inserte el cable USB y vuelva a empezar.

• Pruebe otra entrada USB.

Se ha interrumpido la

configuración al aparecer el

mensaje: “Este dispositivo

USB puede funcionar más

rápidamente si lo conecta a

un puerto Hi-Speed USB

una lista de puertos

• Es posible que haya conectado el sistema a un concentrador USB que tiene un dispositivo

USB 1.0 conectado. Retire el dispositivo USB 1.0 o conecte el sistema Companion 5

directamente a un puerto USB 2.0.

El sistema no reproduce

• Desconecte el cable USB del ordenador y vuelva a conectarlo.

• Compruebe que las conexiones son seguras (consulte “Conexiones del sistema” en la

• Compruebe si los cables de los altavoces están dañados y provocan un cortocircuito.

• Gire el anillo de volumen de la consola de control en el sentido de las agujas del reloj.

• Si utiliza un dispositivo de audio, compruebe que está conectado y que el control de volumen

del dispositivo se encuentra en un nivel alto.

• Compruebe que el sistema de altavoces se encuentra en modo activo (con el indicador de la

consola de control en verde).

• Desconecte los auriculares.

• Reinicie la aplicación de audio digital. Compruebe que el sistema no está silenciado en la

aplicación y que el volumen se encuentra en un nivel razonable.

• Reduzca el volumen en la fuente de sonido y súbalo en la consola de control.

• Desactive los efectos de las aplicaciones de audio que se estén ejecutando.CUIDADO Y MANTENIMIENTO

CUIDADO Y MANTENIMIENTO English FrançaisEspañol

Para obtener ayuda adicional sobre la resolución de problemas, póngase en contacto con el

Servicio de atención al cliente de Bose

. Consulte la hoja de direcciones incluida con el sistema.

Especificaciones del producto

Recomendaciones de sistema informático

• Procesador Pentium de 1 GHz como mínimo o equivalente

• 256 MB de RAM como mínimo

XP o posterior o Mac OS

X 10.4.6 o posterior

• Un descodificador de sonido envolvente 5.1 compatible en el ordenador

Se oyen chasquidos y

sonidos anormales en el

• Esto puede deberse a la conexión del sistema de altavoces al ordenador a través de un

concentrador USB. Desconecte el cable USB del sistema Companion

5 del concentrador y

conéctelo a una entrada USB del ordenador.

El sonido procedente de

los altavoces no es lo

• Suba el volumen en el ordenador u otra fuente de sonido.

El sistema tiene un sonido

“metálico”, demasiado

• Compruebe que los altavoces derecho (R) e izquierdo (L) se encuentran en los lados

correctos del monitor del ordenador. Compruebe las marcas L y R de los cables que se

encuentran detrás de cada altavoz.

• Compruebe que el control de compensación de graves del módulo Acoustimass

encuentra girado completamente en sentido contrario al de las agujas del reloj.

• Compruebe todas las conexiones entre los altavoces satélite, la consola de control, la fuente

de sonido y el módulo Acoustimass. Compruebe que todos los conectores están bien

insertados en las entradas del módulo.

• Compruebe que el conector del cable del altavoz en cuestión está completamente insertado

en la entrada del módulo Acoustimass.

• Para determinar si el problema se debe a la fuente de sonido del módulo Acoustimass,

conecte otra fuente de sonido a la consola de control. Si el sistema de cinco altavoces

Companion funciona correctamente, el problema se encuentra en la fuente de sonido

original. Si el problema persiste, se debe al módulo Acoustimass.

• Compruebe los niveles de equilibrio de la fuente de sonido.

Problema Acción recomendada

Tensión EE.UU./Canadá 120 VCA~ 50/60 Hz 300 W Internacional220 VCA-240 VCA~ 50/60 Hz 300 W Japón100 VCA~ 50/60 Hz 300 W Dimensiones Altavoz satélite 22,5 x 14,7 x 9,7 cm

(8,85 x 5,79 x 3,83 pulg) (alto x ancho x fondo)

(2,46 x 1,12 pulg) (diámetro x alto)

Módulo Acoustimass 8,3 kg (18,3 lb)

Consola de control 0,21 kg (0,46 lb)

Acabado Módulo Acoustimass Vinilo con acabado satinado resistente a los arañazos

Altavoces satélite Acabado en polímero pintado2

EnglishFrançais Español
