MANUAL DE USUARIO 3Z9BL CDA

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser efectuadas por personal especializado.

• Instalación eléctrica El aparato está construido en clase II, por lo tanto no se debe e conectar ningún cable a la toma de tierra. La conexión a la corriente eléctrica debe realizarse de la siguiente manera: MARRÓN = L línea. AZUL = N neutro. Si no está incluido, monte en el cable un enchufe normalizado para la carga indicada en la etiqueta de las caracteristicas. Si está provista de enchufe,coloque la campana de tal manera que el enchufe quede en un sitio accesible. En caso de conexión directa a la corriente eléctrica, es necesario interponer entre el aparato y la red un interruptor omnipolar con abertura mínima de 3mm, adecuado a la carga y que responda a las normas vigentes.

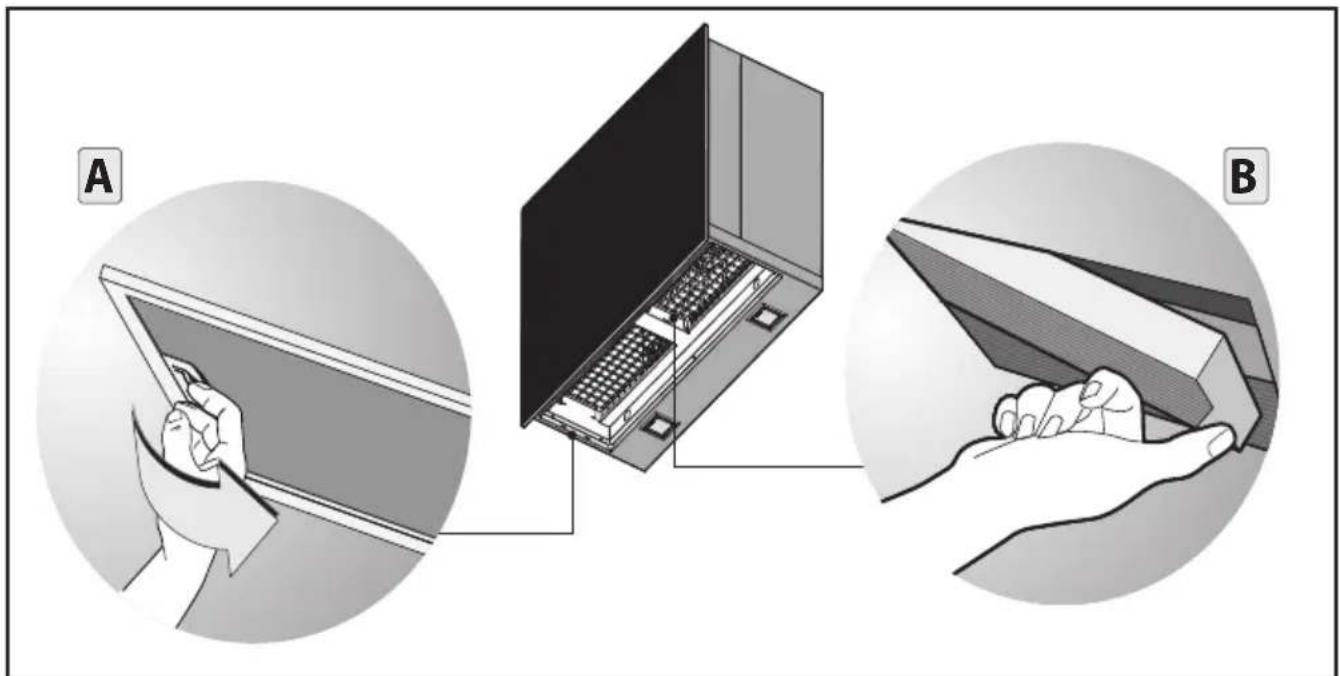

• La distancia mínima entre la super cie de soporte de los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana de cocina debe de al menos 65 cm. Si debe usarse un tubo de conexión compuesto de dos o más partes, la parte superior debe estar fuera de la parte inferior. No conecte la descarga de la campana a un conducto en el que circúle airecaliente o que sea utilizado para evacuar los humos de aparatos alimentados por una energía que no sea eléctrica. Antes de efectuar las operaciones de montaje, para una más fácil maniobrabilidad del aparato, extraer el/los ltro/s antigrasa (Fig.3A). - Si el producto posee ltros de carbón activo, quítelos tirando hacia el exterior la palanca, como se indica en la g. 3B. - En el caso de montaje del aparato en la versión aspirante, predisponer el ori cio de evacuación aire.

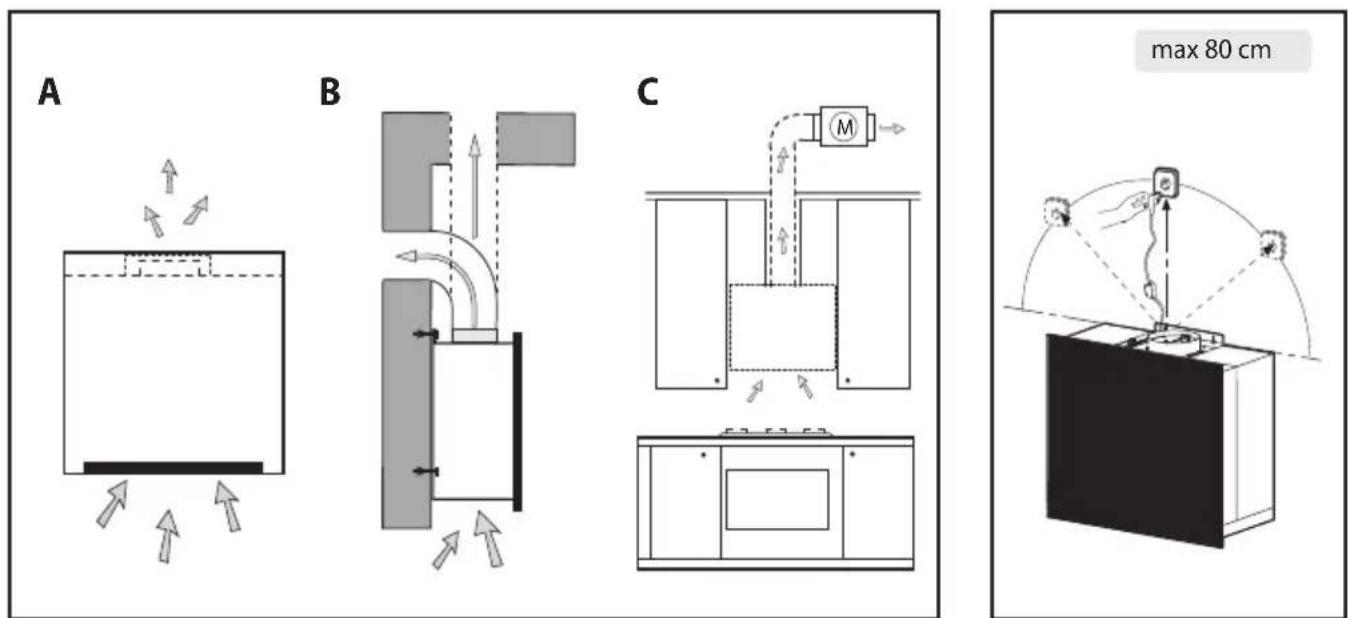

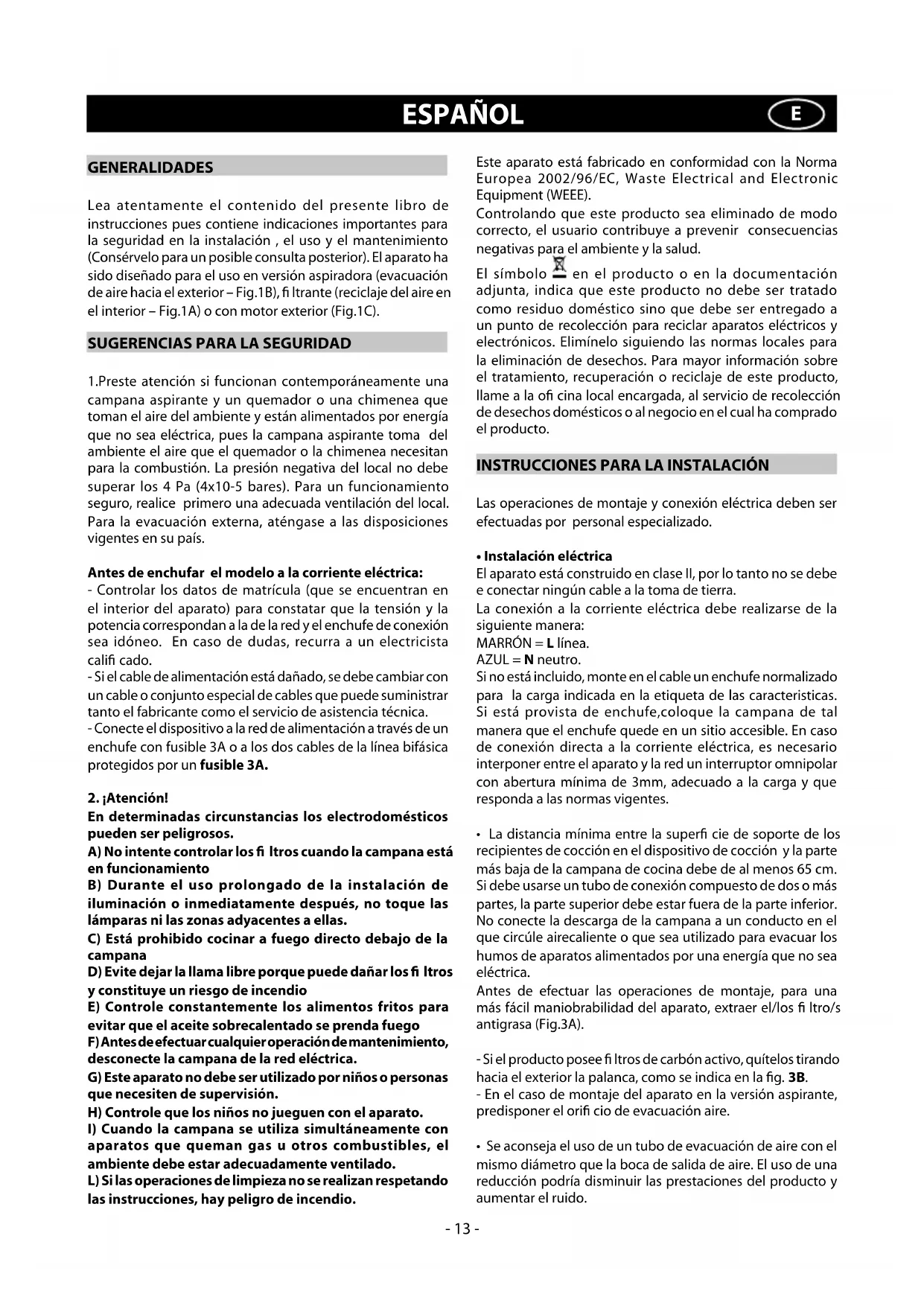

• Se aconseja el uso de un tubo de evacuación de aire con el mismo diámetro que la boca de salida de aire. El uso de una reducción podría disminuir las prestaciones del producto y aumentar el ruido. GENERALIDADES Lea atentamente el contenido del presente libro de instrucciones pues contiene indicaciones importantes para la seguridad en la instalación , el uso y el mantenimiento (Consérvelo para un posible consulta posterior). El aparato ha sido diseñado para el uso en versión aspiradora (evacuación de aire hacia el exterior – Fig.1B), ltrante (reciclaje del aire en el interior – Fig.1A) o con motor exterior (Fig.1C).

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente una campana aspirante y un quemador o una chimenea que toman el aire del ambiente y están alimentados por energía que no sea eléctrica, pues la campana aspirante toma del ambiente el aire que el quemador o la chimenea necesitan para la combustión. La presión negativa del local no debe superar los 4 Pa (4x10-5 bares). Para un funcionamiento seguro, realice primero una adecuada ventilación del local. Para la evacuación externa, aténgase a las disposiciones vigentes en su país. Antes de enchufar el modelo a la corriente eléctrica: - Controlar los datos de matrícula (que se encuentran en el interior del aparato) para constatar que la tensión y la potencia correspondan a la de la red y el enchufe de conexión sea idóneo. En caso de dudas, recurra a un electricista cali cado. - Si el cable de alimentación está dañado, se debe cambiar con un cable o conjunto especial de cables que puede suministrar tanto el fabricante como el servicio de asistencia técnica. - Conecte el dispositivo a la red de alimentación a través de un enchufe con fusible 3A o a los dos cables de la línea bifásica protegidos por un fusible 3A.

En determinadas circunstancias los electrodomésticos pueden ser peligrosos. A) No intente controlar los ltros cuando la campana está en funcionamiento B) Durante el uso prolongado de la instalación de iluminación o inmediatamente después, no toque las lámparas ni las zonas adyacentes a ellas. C) Está prohibido cocinar a fuego directo debajo de la campana D) Evite dejar la llama libre porque puede dañar los ltros y constituye un riesgo de incendio E) Controle constantemente los alimentos fritos para evitar que el aceite sobrecalentado se prenda fuego F) Antes de efectuar cualquier operación de mantenimiento, desconecte la campana de la red eléctrica. G) Este aparato no debe ser utilizado por niños o personas que necesiten de supervisión. H) Controle que los niños no jueguen con el aparato.

I) Cuando la campana se utiliza simultáneamente con

aparatos que queman gas u otros combustibles, el ambiente debe estar adecuadamente ventilado. L) Si las operaciones de limpieza no se realizan respetando las instrucciones, hay peligro de incendio. ESPAÑOL

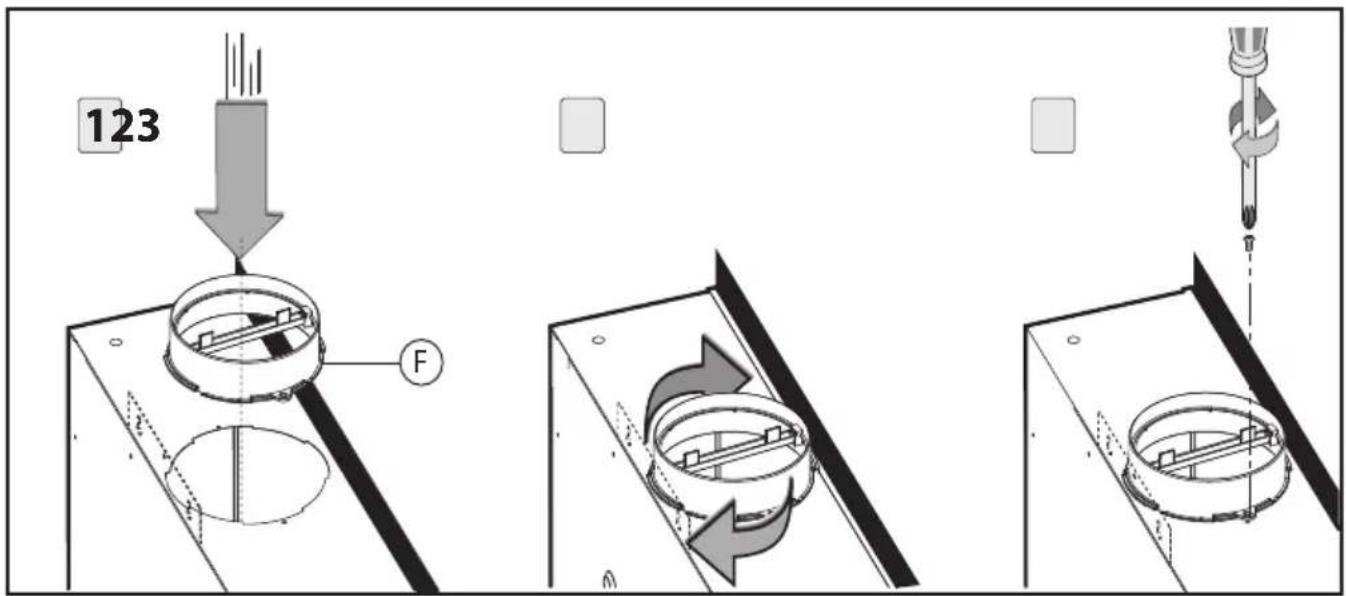

- 13 -Antes de instalar el aparato efectúe la siguiente operación: - Instale la brida en el ori cio de evacuación del aire girándola hasta el tope y jándola con un tornillo ( g. 2).

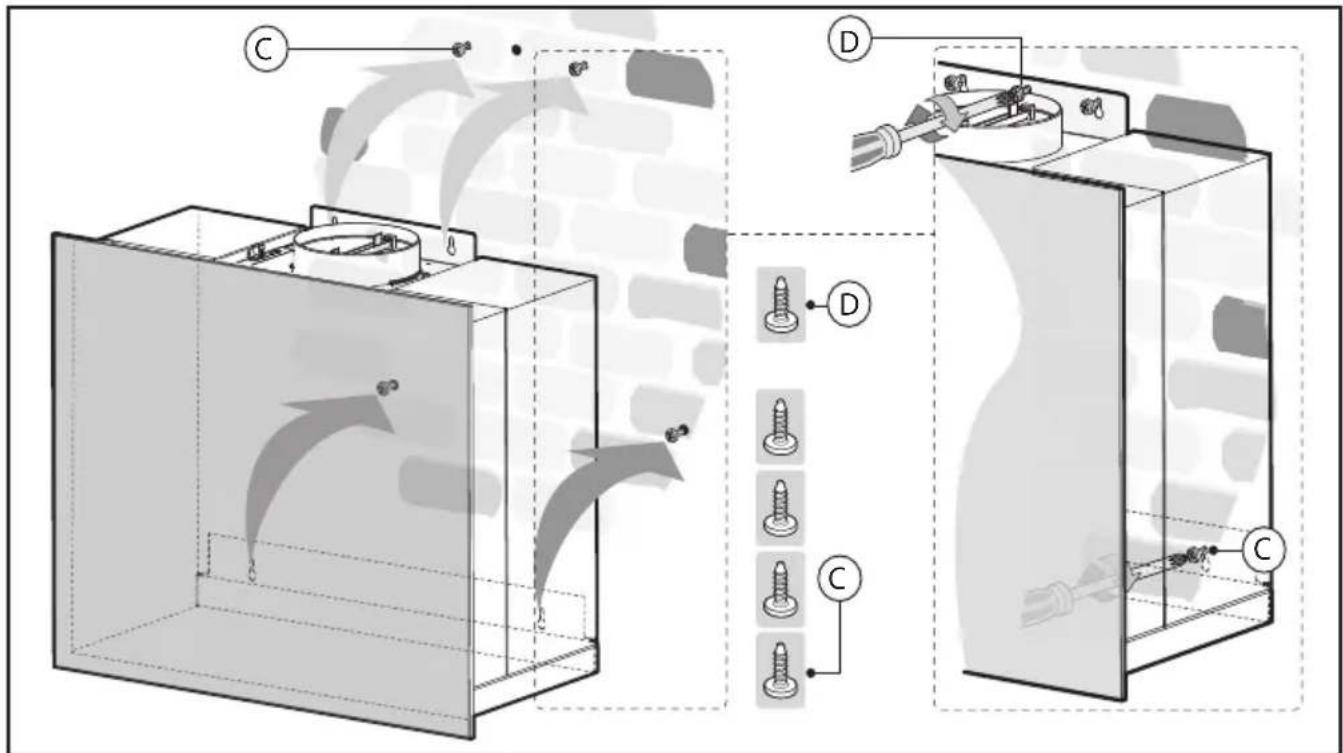

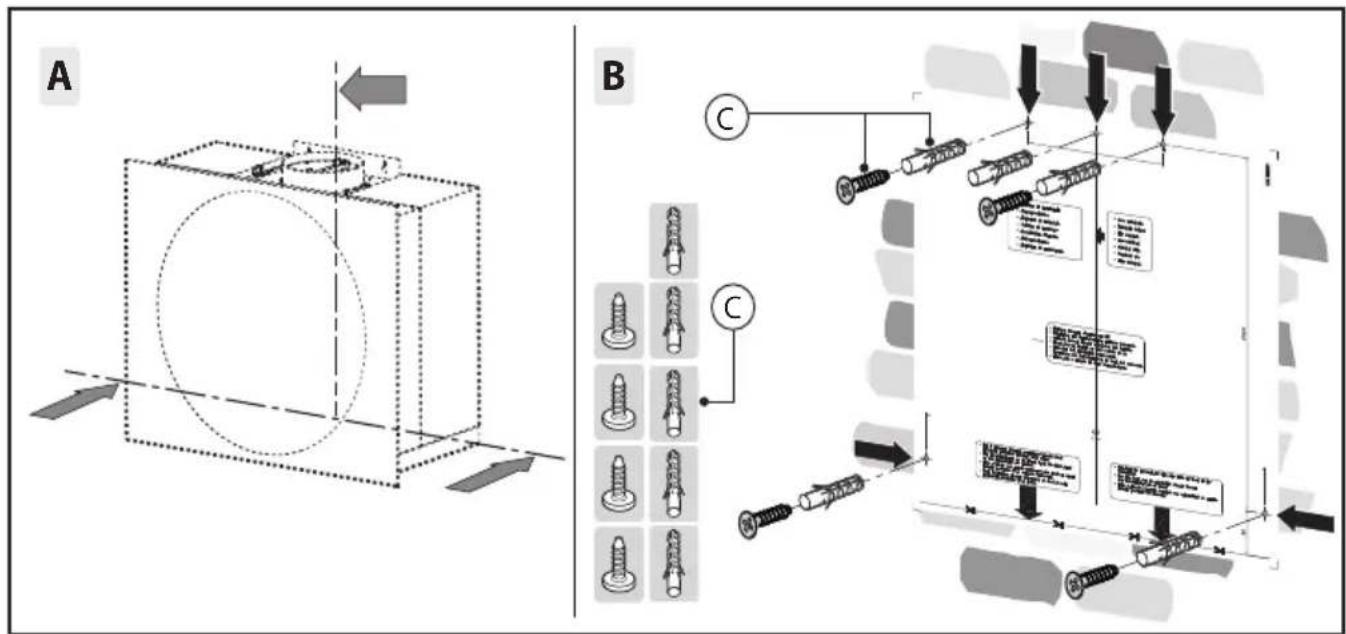

• Fijación a la pared Marque la posición de la parte inferior de la campana en la pared g.4A (teniendo en cuenta la distancia mínima que debe existir con la encimera) . - Coloque la plantilla de jación en la pared, cuidando que la línea coincida con la trazada en el párrafo anterior. - Marque la posición y luego realice los ori cios de jación ( g. 4B). - Fije los 4 tornillos C y las espigas para pared ( g. 4B). Los tornillos no deben ser enroscados completamente. - Coloque el aparato contra la pared y fíjelo de nitivamente con los 4 tornillos C y el tornillo central D ( g. 5) - Per i vari montaggi utilizzare viti e tasselli ad es - En los distintos montajes utilice tornillos y espigas adecuados para el tipo de pared (por ej. cemento armado, cartón de yeso, etc.). - Cuando los tornillos y las espigas se suministren con el producto, controle que sean adecuados para el tipo de pared a la que se debe jar la campana.

• Instalación para modelos sin chimeneas decorativas - Versión extractora - Extraiga la rejilla E ( g. 6). - Tome la cúpula M y haga pasar el cable de alimentación por la ranura indicada en la gura 8A. - Coloque el pasahilos H entre el cable de alimentación y la ranura. - Conecte la campana al tubo exible L (no suministrado con el aparato) que a su vez se conectará al ori co de evacuación de aire, preparado precedentemente ( g.8B). - Fije la cúpula M cuidando que se enganche perfectamente en los pernos de jación G ( g.8B). Versión ltrante - Extraiga la rejilla E ( g. 6). - Tome la cúpula M y haga pasar el cable de alimentación por la ranura indicada en la gura 8A. - Coloque el pasahilos H entre el cable de alimentación y la ranura. - Fije la cúpula M cuidando que se enganche perfectamente en los pernos de jación G ( g.8B). - Los ltros de carbón activo se deben colocar en el grupo extractor colocado dentro de la campana (Fig.3B).

• Opcional Este modelo de campana puede poseer chimeneas decorativas opcionales que se solicitan al revendedor. Antes de instalar las chimeneas estéticas es necesario quitar la cúpula M.

• Instalación para modelos con chimeneas decorativas - Versión extractora Coloque la alimentación eléctrica dentro de la unión decorativa. Regule el ancho de la abrazadera de sostén de la unión superior (Fig.9). Posteriormente fíjela al techo para que quede alineada con la campana, utilizando los tornillos A y respetando la distancia al techo indicada en la (Fig.9). Conecte la brida F al ori cio de evacuación de aire, utilizando el tubo exible L (Fig.10). Introduzca la unión superior dentro de la chimenea inferior y apoye sobre el armazón (Fig.11). Extraiga la chimenea superior hasta el marco y fíjela con los tornillos B (Fig.9). Para transformar la campana de la versión aspiradora a la versión ltrante, solicite a su vendedor los ltros al carbón activo y seguir las instrucciones de montaje. Versión ltrante Instale la campana y los dos racores como indicado en el párrafo correspondiente al montaje de la campana en la versión aspiradora. Para el montaje del racor ltrante seguir las instrucciones contenidas en el juego. Si el juego no está en dotación, pídalo a su vendedor como accesorio. Los ltros al carbón activo se deben aplicar al grupo aspirador situado en el interior de la campana (Fig.3B).

• Se recomienda poner en funcionamiento el aparato antes de proceder a la cocción de un alimento cualquiera. Se recomienda también, dejar funcionar el aparato durante 15 minutos después de haber nalizado la cocción para lograr una evacuación completa del aire viciado. El buen funcionamiento de la campana depende de la realización de un correcto y constante mantenimiento; se debe prestar una atención particular al ltro antigrasa y al ltro de carbón activo.

• El ltro antigrasa cumple la función de retener las partículas de grasa en suspensión en el aire, por lo tanto, puede atascarse en distintos momentos que dependen del uso del aparato. - Para prevenir el peligro de incendios, es necesario lavar los ltros antigrasa cada 2 meses como máximo, para lo cual es posible utilizar un lavavajillas. - Después de algunos lavados, se pueden veri car alteraciones del color. Si esto sucede, no constituye motivo de reclamo para su sustitución. Si no se cumplen las instrucciones de sustitución o de lavado, existe el riesgo de incendio de los ltros antigrasa.

• Los ltros de carbón activo sirven para depurar el aire que se devuelve al ambiente. Los ltros no se pueden lavar o regenerar y deben ser sustituidos cada cuatro meses como máximo. La saturación del carbón activo depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se realiza la limpieza del ltro antigrasa.

• Limpie frecuentemente la campana, tanto por dentro como por fuera, usando un paño bañado con alcohol de quemar o detergentes líquidos neutros no abrasivos.

• La instalación de iluminación ha sido proyectada para ser utilizada durante la cocción y no para su uso prolongado como iluminación general del ambiente. El uso prolongado de la iluminación disminuye notablemente la duración media de las lámparas. Mandos: (Fig.12) Botón A = enciende\apaga las luces. Botón B = enciende\apaga la campana. El aparato pone en marcha en la 1° velocidad. Si la campana está encendida apriete el botón 2 segundos para apagar. Si la campana está en la 1° velocidad no hay que apretar el botón para apagar. Disminuye la velocidad del motor. Display C = indica la velocidad del motor seleccionada y la - 14 -puesta en marcha del timer. Botón D = enciende la campana. Aumenta la velocidad del motor. Pulsando el pulsador de la tercera velocidad se introduce la función intensiva por 10 minutos, después el aparado vuelve a funcionar a la velocidad de ejercicio al momento de la activación. Durante esta función el display relampagua. Botón E = El Timer temporiza las funciones, al momento de la activación, por 15 minutos después de que se han apagado. El Timer se desactiva volviendo a oprimir el botón E. Cuando la función Timer está encendida, en el display debe relampaguear el punto decimal. No se puede activar si está funcionando la velocidad intensiva del Timer. Si oprime el botón E por un par de segundos, mientras el aparato está apagado, se activa la función “clean air”. Q u e enciende el motor en la primera velocidad a 10 minutos por cada hora. Durante el funcionamiento, se debe visualizar en el display un movimiento giratorio de los segmentos periféricos. Transcurrido dicho tiempo el motor se apaga, y se visualiza la letra “C” ja en el display, después de 50 minutos éste arranca de nuevo por otros 10 minutos y así sucesivamente. Para regresar al funcionamiento normal apriete cualesquiera de los botones excepto el de la luz. Para desactivar la función oprima el botón E.

• Saturación de los ltros antigrasa/carbón activo : - Cuando el display C centellea alternando la velocidad de funcionamiento con la letra F (por ej.: 1 y F), deben lavarse los ltros antigrasa. - Cuando el display C centellea alternando la velocidad de funcionamiento con la letra A (por ej.: 1 y A), deben sustituirse los ltros de carbón. Después que ha vuelto a colocar el ltro limpio, debe resetear la memoria electrónica presionando el botón A durante 5 seg. aproximadamente hasta que deja de centellear la señalación F o A del display C. EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DAÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS ADVERTENCIAS.
