MANUAL DE USUARIO TELICA EVO DELTACALOR

0, in alternativa, inquadrare il codice QR qui a fianco con il proprio smartphone. El

EMISOR TÈRMICO DE FLUIDO MANUAL DE INSTALACION Las instrucciones mostradas en este manual de instalacién deben leerse cuidadosamente para garantizar la seguridad y el correcto funcionamiento del producto. Por lo tanto, las instrucciones deben leerse antes de continuar con la instalaciôn y es aconsejable conservarlas para futuras consultas.

Es recomendable Ilamar a un técnico calificado para asistencia en caso de dudas sobre la instalaciôn del producto

Deltacalor cuida al medio ambiente.

El manual completo de instrucciones, uso y mantenimiento del producto siempre estä disponible en la pâgina web: https:/1www.deltacalor.com/es/descargar/

©, alternativamente, escanee el côdigo QR aqui al lado con su movil.

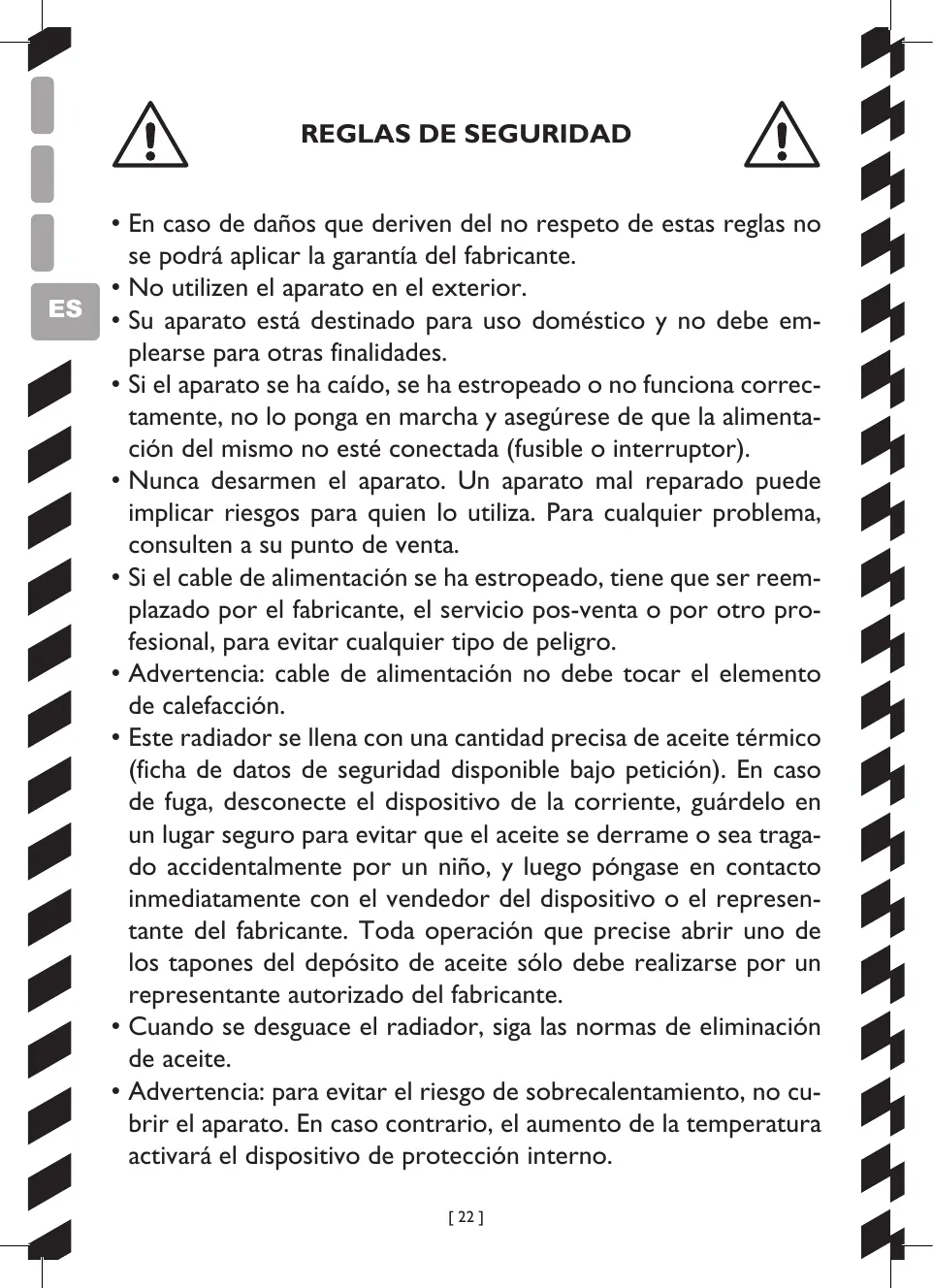

AAA U AAAARARRARRRRRUU A REGLAS DE SEGURIDAD

+ En caso de daños que deriven del no respeto de estas reglas no se podrä aplicar la garantia del fabricante.

No utilizen el aparato en el exterior.

Su aparato estä destinado para uso doméstico y no debe em- plearse para otras finalidades.

Si el aparato se ha caido, se ha estropeado o no funciona correc- tamente, no lo ponga en marcha y asegürese de que la alimenta- cién del mismo no esté conectada (fusible o interruptor). Nunca desarmen el aparato. Un aparato mal reparado puede implicar riesgos para quien lo utiliza. Para cualquier problema, consulten a su punto de venta.

Si el cable de alimentacién se ha estropeado, tiene que ser reem- plazado por el fabricante, el servicio pos-venta o por otro pro- fesional, para evitar cualquier tipo de peligro.

Advertencia: cable de alimentacién no debe tocar el elemento de calefaccién.

Este radiador se Ilena con una cantidad precisa de aceite térmico (ficha de datos de seguridad disponible bajo peticién). En caso de fuga, desconecte el dispositivo de la corriente, guärdelo en un lugar seguro para evitar que el aceite se derrame o sea traga- do accidentalmente por un niño, y luego péngase en contacto inmediatamente con el vendedor del dispositivo o el represen- tante del fabricante. Toda operacién que precise abrir uno de los tapones del depésito de aceite sélo debe realizarse por un representante autorizado del fabricante.

Cuando se desguace el radiador, siga las normas de eliminacién de aceite.

Advertencia: para evitar el riesgo de sobrecalentamiento, no cu- brir el aparato. En caso contrario, el aumento de la temperatura activarä el dispositivo de proteccién interno.

BÉSSSSSSSSSSSRSSSRSRSRERS

[”] * El aparato de calefaccién tiene que instalarse de manera que los interruptores y los otros dispositivos de mando no puedan ser tocados por una persona que se encuentre en la bañera o en la ducha (ref. norma NF C15-100).

* El circuito de alimentacién de este aparato tiene que incluir un dispositivo de interrupcién omnipolar (ref. norma NF C15-100

lg @ No cubra el radiador

PERSONAS DISCAPACITADAS Y LOS NINOS

ADVERTENCIAS PARA LAS (

+ _ Este aparato puede ser utilizado por personas con capacidades fisicas, sensoriales y mentales reducidas o sin conocimiento acerca del producto, o bien por niños a partir de 8 años de edad, siempre que esten vigilados e instruidos sobre el uso se- guro del aparato y conscientes de todos los riesgos.

+ _ Los niños no deben jugar con el aparato.

+ Las operaciones de limpieza y mantenimiento no deben ser rea- lizadas por niños sin vigilancia.

+ Se recomienda mantener fuera del alcance de los niños me- nores de 3 años, si no estän bajo supervisién continua.

+ Los niños de entre 3 y 8 años solo deben encender o apagar el aparato, con tal de que esté instalado en la posicién normal prevista y los niños estén bajo la supervisién continua o hayan recibido instrucciones relativas al uso del aparato en seguridad y entiendan perfectamente los peligros potenciales.

+ Los niños de entre 3 y 8 años no deben conectar, regular o limpiar el aparato, ni someterle a mantenimiento.

ATENCION Algunas partes del producto pueden sobrecalentarse y provocar quemaduras. Prestar especial atenciôn en presencia de niños y personas vulnerables.

ADVERTENCIA PARA TERMOSTATO WIFI El aparato permite el control a distancia mediante una conexién

Es obligatorio respetar una distancia minima de al menos 20 cm desde la zona habitable para el hombre.

AAAARARRARRRRRUU BÉSSSSSSSSSSSRSSSRSRSRERS LLC CTI CETTE TET-

PREPARACIÔN DE LA INSTALACION Antes de conectar el aparato de calefaccién desconectar el interruptor general.

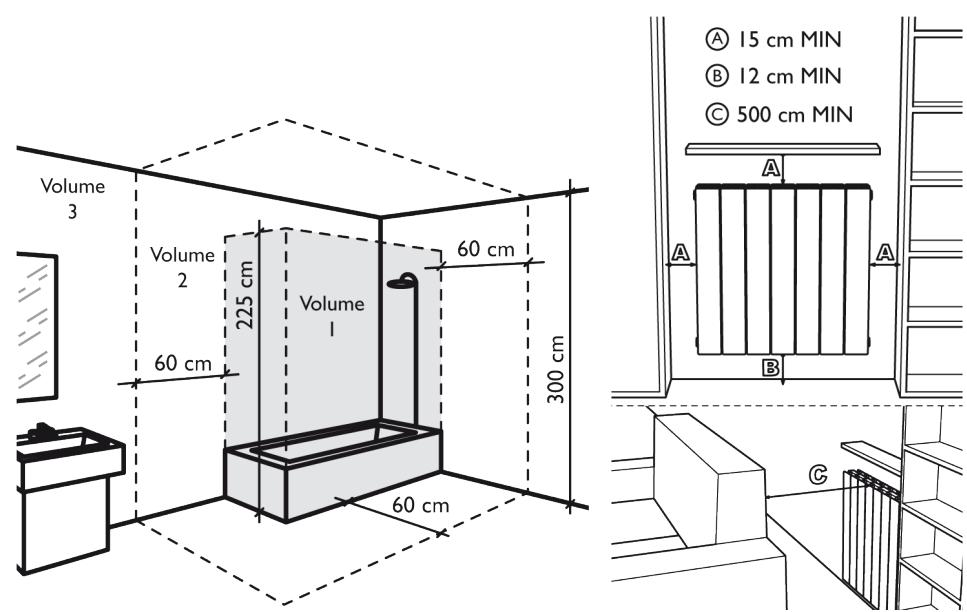

El aparato de calefaccién es un aparato de clase Il, por eso puede instalarse en todos los espacios de la casa, también en los volüme- nes de proteccién 2 y 3 de un cuarto de baño (IP24). Averigüen por tanto el nivel de proteccién (IPXX) relativo a Su aparato.

El aparato de calefaccién no tiene que instalarse debajo de una toma de corriente. El aparato de calefaccién tiene que ser insta- lado como minimo a 15 cm de cada obstäculo (estantes, cortinas, muebles, etc...).

@® 15 cm MIN 12 cm MIN Le © 500 cm MIN =

AAAARARRARRRRRUU ALIMENTACION Y CONEXIONES ELÉCTRICAS

+ La alimentacién del aparato de calefaccién tiene que estar protegida, conforme a las normas vigentes, por un interruptor diferencial de 30 mA y por un dispositivo de proteccién contra la sobrecorriente adaptado a las caracteristicas de la linea de conexién.

+ Antes de utilizar el aparato por primera vez, verificar que la tensiôn utilizada correspond a la indicada en el aparato.

*_Esto aparato de calefaccién es un aparato de clase Il (doble ais- lamiento eléctrico).

+ _ La conexién a tierra estä prohibida.

+ La conexién de los tres cables tiene que ser realizada dentro de una caja de conexién eléctrica conforme a las nor- mas vigentes.

+ Sino se utiliza, por razones de seguridad, debe aislarse el cable piloto.

Alimentacién monofasica 230 V- 50 Hz. + Cable azul/gris: neutro

+ _ Cable marrén: fase

+ _ Cable negro: cable piloto

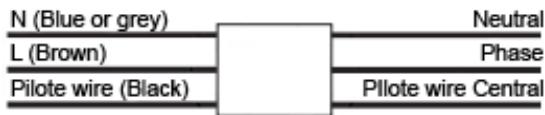

ESQUEMA DE UTILIZACION DEL CABLE PILOTO Configuracidn en la que se utiliza el cable piloto.

N (lue or grey) Neutral L (Brown) Phase Pilote wire (Black) Pilote wire Central

Configuracidn en la que no se utiliza el cable piloto.

BÉSSSSSSSSSSSRSSSRSRSRERS LLC CTI CETTE TET-

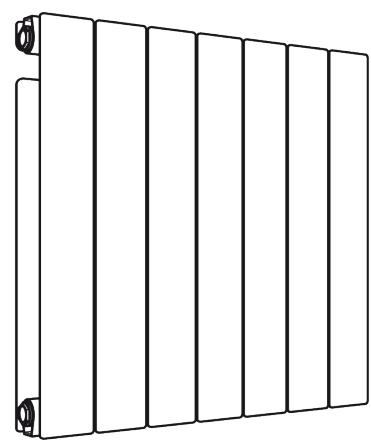

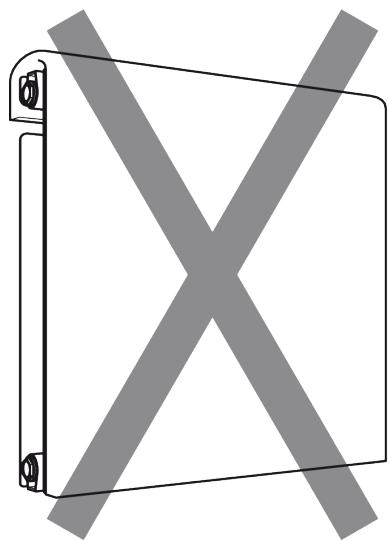

USO CORRECTO Utilizar el producto como se muestra en la figura |. Nunca cubrir completamente el aparato con toallas o prendas de vestir (figu- ra 2). Nunca cubrir los colectores (tubos verticales). El uso incor- recto puede provocar peligrosos sobrecalentamientos y compro- meter el funcionamiento del aparato.

Para limpiar el aparato, no utilizar productos quimicos, sino solo un paño hümedo no abrasivo.

El simbolo XX, colocado sobre el producto, indica la obligaciôn de entregar el aparato a eliminar en un punto de recogida especializado, conforme a la Directiva 2012/19/UE. En caso de sustitu- cién, el aparato puede ser devuelto al revendedor también. Este producto no queda compren- dido dentro de la categoria de los residuos domésticos comunes. Una correcta gestién de su eliminacién permite proteger el medio ambiente y reducir la explotacién de recursos naturales.

bilidad, que el producto objeto del presente manual cumple con los requisitos esenciales de las Directivas de Baja Tensiôn 2014/35/UE, CEM 2014/30/UE y RoHS 201 I/65/UE.

Declaracién de conformidad: El fabricante declara, bajo su exclusiva responsa- C €
