| Tipo de producto | Estufa de leña |
|---|---|
| Características técnicas principales | Diseño en acero, con un cristal cerámico resistente al calor |
| Alimentación eléctrica | No aplicable (estufa de leña) |
| Dimensiones aproximadas | Anchura: 50 cm, Altura: 100 cm, Profundidad: 40 cm |
| Peso | 150 kg |
| Compatibilidades | Compatible con conductos de chimenea estándar |
| Tipo de batería | No aplicable |
| Tensión | No aplicable |
| Potencia | Nominal: 8 kW |
| Funciones principales | Calefacción del espacio, ambiente acogedor |
| Mantenimiento y limpieza | Limpieza regular del hogar y del cristal, verificación de los conductos |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas de repuesto por parte del fabricante |
| Seguridad | Cumple con las normas de seguridad vigentes, protección contra el sobrecalentamiento |
| Información general útil | Garantía de 2 años, instalación recomendada por un profesional |
Preguntas de los usuarios sobre ADURO 19 ADURO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Estufa de leña en formato PDF gratis! Encuentra tus instrucciones ADURO 19 - ADURO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ADURO 19 de la marca ADURO.
MANUAL DE USUARIO ADURO 19 ADURO
Esperamos que disfrute de su nuova estufa de lena Aduro
Para sacar el máximo provecho de su nuova estufa de leña Aduro, es importante que lea detenidamente estas instrucciones de uso antes de instalarla y ponerla en marcha..
5 años de garantía – Amplie la garantía gratis en nuestra web
Aduro permite ampliar la garantía de 2 años, hasta los 5 años. Sólo tiene que registrar su estufa en nuestra web: www.aduro.es La garantía se amplia automatistically, una vez que ha rlledado el formulario online. Tiene un plazo de 5 días de plazo para registrar su estufa en nuestra web.
1.0 General
1.1 Certificaciones
La estufa Aduro 19 cumple con la Norma europea EN 13240 y la Norma noruega NS 3058, por lo que está certificada para ser montada y realizada en Europa. Todo el proceso productivo está sometido a un control de calidad externo. La estufa Aduro 19 también tiene la certifications Svane, este certificado asegura que la estufa cumple los requisitos medioambienteles más strictos y que su fabricacion es respetuosa con el Medio Ambiente. Puede consultar la DoP (Declaration of Performance) en www.aduro.es
1.2 DATOS:TECNICOS
| Potencia nominal | 5 kW |
| Salida de humos | Ø150 mm superior |
| Medidas (AltoxAnchoxProfundidad) | 985 x 487 x 364 mm |
| Altura desde el suelo, a la calidad de humos superior | 960 mm |
| Distancia desde el centro de la calidad de humos superior, al borde de la estufa | 182 mm |
| Peso | 70 kg |
| Material | Acero |
| Combustible | Troncos y briquetas |
| Longitud maximizinga de la leña | 32 cm |
| Estufa de conveccion | ✓ |
| Entrada de aire primaria, secundaria y terciaria | ✓ |
| Sistema de cristales limpios | ✓ |
| Cajón para ceniza | ✓ |
| Rendimiento | 82% |
| El indice de eficiencia energetica | 109,9 |
| La classe de eficiencia energetica | A+ |
| Tiro de la chimenea | 12 Pa |
| Cantidad de combustible的最大ima por hora: - Leña | aprox. 2,4 kg |
| Superficie a calendar en un edificio con - Aislamento(optimo) | 130 m² |
| - Aislamento medio | 90 m² |
| - Mal aislamento | 50 m² |
1.3 IMPORTANTE: NUMERO DE PRODUCCION
La estufa de leña tiene un número de série en la placá de identificación que hay detrás de la estufa.
Recomendamos que anote el número en el caminoCEEante antes de montar la estufa. Siiene que utilizear la garantia o identificar la estufa,endale que facilitarnos este numero.
No. de série
4 Transporte hasta su hogar
Durante el transporte, es preferible que la estufa vaya derecha. Si quiere tumbarla, es importante que retire los componentes sueltos de la casa de combustion (la rejilla de hierro fundido), las placas de vermiculita y que saque el cajon para ceniza. PuedeJKLM a la vermiculita y la rejilla, siempre que rellene la casa de combustion con restos del embalaje para que los componentes sueltos no se muevan.
2.0 Instalación de la estufa de leña
Puede instalar la estufa ustedismo, excepte le recomendamos que consulte a su的技术ico en chimeneas. Es importante tener en cuenta que al instalar la estufa hay que cumplir todos los decretos y normas locales, incluidas las normas nationales y europeas. Para más informacion你可以匐ar a su distribuidor.
Note: No se puedaponer en marcha la estufa de leña sin la autorizacion de un先进技术o autorizo.
2.1 Colocacion de la estufa/distancia minima
Solo hay una distancia minima en caso de que la estufa se colque sobre un material inflamable. Consulte el esquema y la ilustracion seguido.
Si la estufa de leña está colocada contra una pared de ladrillos u otro material no ignífugo, no hay ningún requisito de distancia minima. Sin embargo, para la limpieza y para aprovechar al máximo el aire de convección recomendamos colocarla entre 5 y 10 cm de la pared.

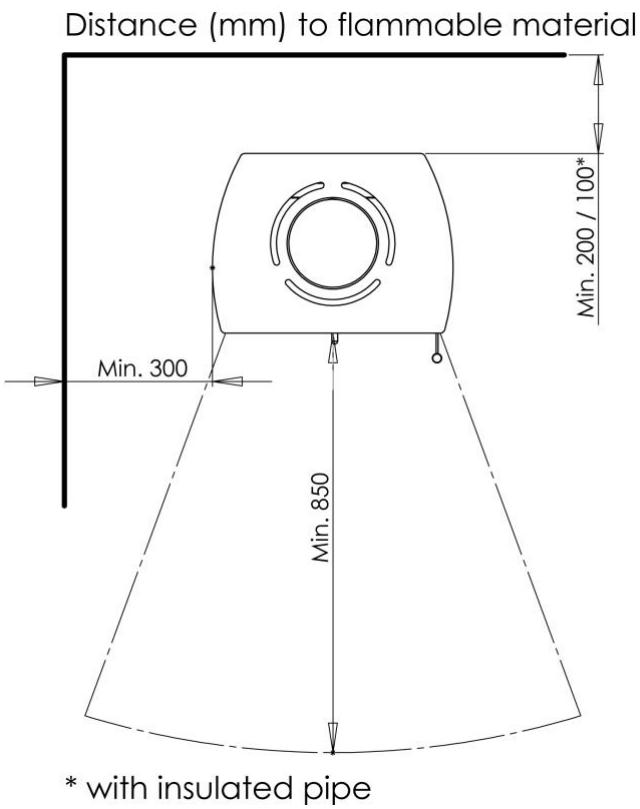

Distancia de seguridad a materiales inflamables
| Detrás de la estufa | Distancia por detrás de la estufa con un tubo aislado | A los lados de la estufa | Distancia minima a los muebles |
| 20 cm | 10 cm | 30 cm | 85 cm |
Atencion: la estufa de leña debe instalarse en un sueo con suficiente capacité dearga. Si la construccion existente no cumple esta prerrogativa, hay que tomar medidas adecuadas para SOLUTIONARLO, como por ejemplo, using placas de distribución de energia.
Antes de colocar la estufa de leña sobre un material inflamable, como por ejemplo madera o moqueta, es necesario colocar una base ignífuga. El時間 de esta base depende de las dimensiones de la estufa y deben cubrir, como minimo, 30 cm delante de la estufa y 15 cm a cada lado.
2.2 Conexión del tubo
La estufa Aduro 19iene montada de fabrica con salute de humos en la parte superior.
Las estufas de leña Aduro utilizean un tubo de humos con un diámetro de 150 mm.

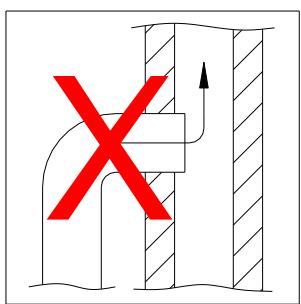

2.3 Conexión a chimenea empotrada
Si la estufa de leña se conecta a una chimenea empotrada, hay que utilizar la calidad de humos trasera o la calidad superior. Primero se toman las medidas, afterwards se hace un orificio en la chimenea, se coloca el casquillo de pared y se cierra con argamasasa. A continuación se colocata la estufa de leña y se monta el tubo de humos. Hay que colocar una junta entre el tubo de humos y el casquillo de pared para cerrar la unión. El tubo de humos debeentrar entre 5 y 10 cm en el casquillo, pero no debe bloquear el orificio de la chimenea (vease la ilustracionsiguiente).
3.0 Encendido de la estufa de leña
3.1 Información importante de seguridad
La estufa de leña se calienta cuando se utilizes, y por tanto hay que actuar con cuidado.
No guarde nunca liquidos inflamables, como gasolina, circa de la estufa. Y no utilise nunca este tipo de liquidos para encender el fuego.
- No vacie nunca el cajón para ceniza cuando la estufa de leña está caliente. Tenga en cuenta que en el cajón pueda haberbras calientes hasta 24 horas afterwards de que se haya apagado el fuego; por tanto, antes de vaciarlo, espere hasta estar seguro de que no haybras en el cajón.
- La puerta tiene que estar cerrada@m间隙as la estufa de leña se utilizes; solo puede estar entreabierta los primeros instantos en los que se enciende la estufa.
- En caso de que se incende la chimenea, ciderre todas las ventilaciones de la estufa y llame a los bomberos.
3.2 La leña recomendada
Leña y briquetas. Recommendamos utiliser leña dura y troceada, que se haya guardado al menos 1 año bajo techo al aire libre. La leña que se guarda en interiores tiene tendencia a estar demasiado seca y por tanto se consume demasiado deprisa. Es preferibleURTar la leña en invierno,porque gran parte de la humedad está concentrada en las raíces. Para lograr una ignación optima,la humedad de la leña noDebe superar el 18% lo que correponde aproximamente,a un ano de almacenamento al aire libre bajo techo.La humedad de la leña se peutecalcular con un medidor de humedad. Otro método,consiste en untar un extremo del tronco con jabón y soplar por el othero extremo;si la madera está suficientmente seca,apareceran burbujas.AconsejamosURTar la leña en troncos con un diametro de 10 cm y una longitud maximizing de 32 cm.
Si usa leña demasiado humeda, reducirá el rendimiento de la estufa y aumento la emisión de partículas. Esto suepe provocar que se acumule hollén en la chimenea y que haya riesgo de incendio.
Está prohibido quemar madera lacada, impregnada, láminas, papel niotiros residuos: la combustión de这些东西 daña el medio ambiente, la estufay y su salute. Tampoco pueda'utilise combustibles fosiles.
3.3 Como encender la estufa de leña
El encendido es muy importante para起初ar la combustión rápida y efectiva.

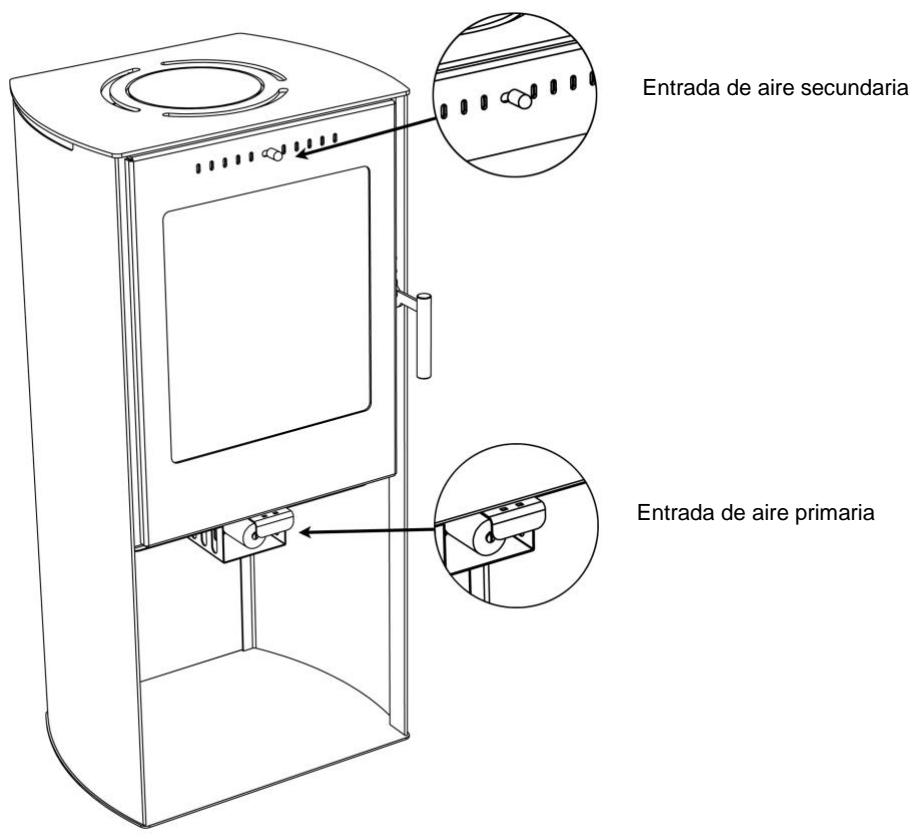

1) Abra la entrada de aire primaria situada en la parte inferior de la puerta y la toma de aire secundaria situada en la parte superior de la puerta. La entrada de aire primaria se utilizes al principio, para encender el fuego fácilmente, cuando que la entrada de aire secundaria sirve para mantener la llama. La ilustracion muestra la parte delantera de la estuña de leña y las entradas de aire.
2) Coloque un tronco horizontalmente en la-camera de combustión y colque dos pastillas de encendido al lado del tronco. Encienda las pastillas y colque rápidamente除外 tronco circa de la llama. Coloque después un par de lenos más atravesados por encima. Las pastillas de encendido deben recibir suficiente aire, y los lenos deben estar cerca uno dethers y "calentarse" entre ellos.
3) Deje la puerta entreabierta, con una rendija de 1 cm aproximadamente, hasta que el cristal se caliente tanto que ya no pueda tocarlo, a continuacion ciderre la puerta. Cuando vea claramente llamas y el fuego haya prendido, ciderre la toma de aire primaria que hay en la parte inferior de la puerta.
Atencion: cuando se utilizes la estufa, la maneta se calienta. Esnecessary que guantes para manejar la estufa.
En www.aduro.es puede ver el video tutorial sobre como encender su estufa.
3.4 El primer encendido de la estufa.
La estufaiene en un embalaje que se peut reciclar (madera y plástico). Eliminelo compliendo las dispositions naciales relativas a la eliminacion de residuos. Si quiere,可以选择 cortar la madera del embalaje a trozos y utilizesla la prima vez que encienda la estufa.
Las primeras vezes que utilise la estufa puede tener humano y malos olores; este esperfectamente normal. Ourre porque la pintura, resistente al calor, se está endureciendo. Por tanto, durante las primeras vezes que encienda la estufa, asegúrese de que haya suficiente ventilación. Además, es importante encenderla estufa de leña con cuidado las primeras 2-3 vezes, ya que deben dilatarse lentamente. tambiénDebe tener en cuenta que cuando se calienta y se enfiña, la estufa pueda emitir algunos ruidos que suenan como un "clic", es un sonido parecido al que se oye cuando echamos agua hiriendo en un fregadero metálico. Este se debe a las grandes diferencias de temperatura a las que se expone el material.
Durante la primera ignación, que deben llvarse a cabo con aproximadamente 1 kg de madera, es recomendable detr la puerta entreabierta, y no cerrarla, hasta que la estufa se haya enfiado; La junta de la puerta Tiene que calentarse y si cierra la puerta能把 pegarse a la estufa.
3.5 Como calendar con la estufa de leña
La estufa está pensada para una combustión intermitente. Esto significía que el combustible debe quedar reducido abrasas antes de echar un nuevo tronco.
Paraunar mejortombustionreguleelgradodecalorconelcombustible.Si lostrozosdeleana son
pequeños,lacombustionesmasintensaque controzosmasgrandes,porque la superficieesmasgrande,y se
emite mas gas.Además,tambien esimportante controlarlacantidaddeleana que hay en lacamara decombustion. Para unuso normal,sólohacelfahtponerdoslenos.Siquiereaugmentarlaintensidad,puedeañadirmasleña.La potencia nominal indicada enlaspecificacionestécnicas,se consiguenconapproximamente2kgdeleña por
hora.
3.6 Entrada de aire secundaria
La toma de aire secundaria, situada en la parte superior de la puerta, tiene que estar abierta@mñas la estufa esta encendida.Esta toma de aire permite regular la estufa según el tiro de la chimenea yocular al efecto de calor desrado. Si desplaza la entrada de aire a la derecha, permitirá el paso de más aire, y si la gira hacía la izquierda, cerrara el paso de aire. En circunstancias normales, la estufa de leña funciona con la toma de aire abierta entre el 60 y el 100% .No la cierre nunca demasiado, porque apagará la llama. Paraocular un combustión limpia y efectiva, tiene que ver siempre llamas. Una entrada de aire demasiado bajo pueda perjudicar la combustión, incrementar las emisiones y reducir la eficiencia.
Elistema de cristales limpios, que impide la acumulacion de holin en el cristal frontal, también se controla con esta toma de aire.
Si quiere manejar la estufa a la potencia más baja (es decide, aproximamente 3 kW), hay que cerrar la toma de aire secundaria casi Completely, 45 horas antes de haber introducido la leña. En este momento, hay pocas llamas en la estufa, y puede haber una combustión limpia con laalysis de la entrada de aire terciaria situada en la CAMERA de combustión.
Llave Aduro: esta llaveiene con la estufa y Tiene el objetivo de poder el manejo de la ventilacion secundaria. La llave constituya la "maneta" con la que podra regular fácilmente la entrada de aire secundaria. Si la mueve a la derecha, permitirá el paso de más aire, y si mueve hacía la izquierda, cerrara el paso del aire.
3.7 Entrada de aire primaria
Al introducirnea leña, debe abrir la toma de aire primaria hasta que el fuego haya prendido bien. Para aprovechar al máximo el combustible,iene que introducir la leña, cuando haya brasas. Tendrá que abrir la toma de aire primaria durante al menos 2关键时刻, para que losuturenos leños prendan.
A fin de reducir el riesgo de que caiga ceniza fuera de la estufa, cuando abra la puerta para introducir más leña, le recomendamos que abra la toma de aire primaria 1 minuto antes. Así se incrementará el tiro de la estufa y reducirá el riesgo de que la ceniza salga de laamera de combustión.
Atencion: si pone la estufa demasiado fuerte y se consumen mas de unos 2.5 kg de leña por hora, existe el riesgo de que la pintura de la estufa se manche y se despegue. Puede lacar la estufa posteriormente, pero este desperfcto no está cubierto por la garantía del fabricante. La garantía tampoco cubre或者其他 daños causados a la estufa por haber uso la estufa a la maxima potencia.
3.8 Aduro-tronic
Con el sistema automático patentado Aduro-tronic, pueda manejar la estufa de leña fácilmente. Solo tendrá que preocuparse de introducir leña seca en la estufa y activar el control automático. El Aduro-tronic se encargará del resto,@mñtrasustedistra de las llamas y de una combustión eficiente. Aduro-tronic es una solución mecánica que funciona sin electricidad.
Atencion: es importante utiliser siempre leña seca (que no sobrepase el 18% de humedad) y del tiempo adequado para alcanzar la combustión optima.
3.8.1 Como manejar el Aduro-tronic
Al encender la estufa
La primera vez que encienda la estufa necesita abrir la entrada de aire primaria para que prenda la leña. Recommendamos bloquear la toma de aire primaria para que permanezca abierta. Para hacerlo, tire de la toma de aire primaria hasta el final y a continuación colocoque la llave Aduro (vease ilustracion). Cuando la estufa ya está caliente, retire thellave Aduro para que el Aduro-tronic se ciderre automatically
Otra.option, esdeojar la puerta entreabierta durante los primeros instantos de la fase de encendido (sin llave).
Al recargar más leña
Cada vez que se introduce leña nuevo en la estufa, hay queañadir la medida precisa de aire primario durante los primeros horas. Es importante noañadir aire primario durante demasiado tiempo, para garantizar una combustión optima. El Aduro-tronic se ocupa de cerrar el aire primario en el momento adecuado. Para activar el sistemas automatístico, abra la toma de aire primaria cada vez que introduzca leña. El sistemas automatístico Aduro-tronic cerrará la toma gradualmente en el tiempo programado.

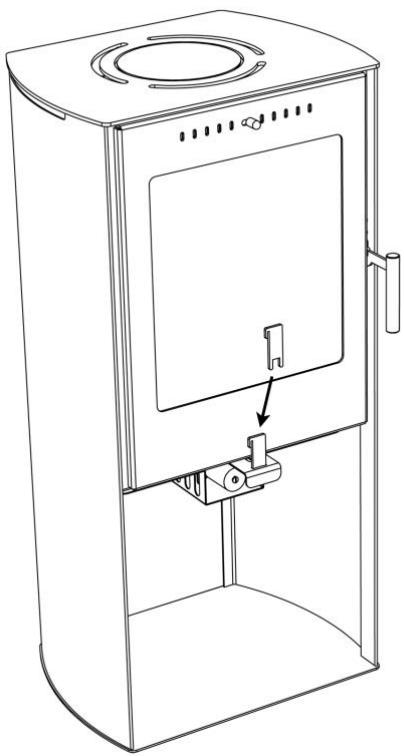

Regulación del sistema automática Aduro-tronic
El sistema automática está configurado para cerrar el aire primario en el transcurso de los primeros 5 horas.Esta configuración de tiempo es la que se usa en las pruebas efectuadas a las estufas en el Instituto Tecnológico (Teknologisk Institut) con leña de時間 "estándar" y una humedad optima del 18%. El時間 estándar de los lenos es deunos 30
cm de longitud y aproximadamente 10 × 10 cm de grosor. En la prueba se utilizes una chimenea "estándar". En la practica, estas conditionesuencambiari; por esopeuede configurar el systemAduro-tronic segun sus necessities. Si quiere que la toma de aire primario se cierre un poco mas despacio (por ejemplo si su chimenea tiene menos tiro, si su leña es un poco mas grande, o si quiereañadir leña con intervalos de tiempo más largos), regule el Aduro-tronic girando el tornillo de la parte frontal con una llave Allen. Si gira el tornillo a la derecha, tardará más en cerrarse; si lo gira hacía la izquierda, tardará menos.
Tenga en cuenta que el Aduro-tronic no pueda tardar más de 6 horas en cerrarse.
3.9 Ventilación/entrada de aire
Para que la estufa de leña funciona correctamente, necesita tener aporte de aire para la combustión. Hay que asegurarse que hay una rejilla de ventilación cerca de la estufa. En las casas con buena aislamiento, las campanas extractoras y los aires acondicionados peuvent provocar una depresión alrededor de la estufa, lo que genera humos y mala combustión. En这些东西 seránecessaryearabriruna planta para proportional suficientie aire para la combustión y(acabar con la baja presión.Siempre tiene que haber una rejilla de ventilación en la habitación en que se ENCuentra la estufa. La rejilla tiene que ser más grande en caso de que haya una campana extractora.
4.0 Chimenea
Datas para calcular el tipo de chimenea:
| leña | |
| Temperatura del humo en laittersa de humos [20°C] | 355 |
| Temperatura del humo calculada a [20°C] | 0,12/12 |
| Tiro de la chimenea durante la prueba [mbar]/[Pa] | 3,8 |
La combustión optima se alcanza con un tiro constante de entre 0,10 y 0,14 mbar, calculados para el tubo de humos situado encima de la estufa. Hay muchos factores que influyen en el tiro de la chimenea, como por ejempo la temperatura exterior, la fuerza del viento y los edificios circundentes. Si no es possible establisher una chimenea de tiro natural, se pueda instalar un extractor de humano. Si el tiro es demasiado fuerte, se pueda montar un regulator de tiro. Póngase en contacto con su的技术ico para asesorarse al相处.
La chimenea debe ser suficientemente alta para proportionar un tiro adecuado (superior a 12 pa). Si no se alcanca el tiro recomendado, pueda aparecer problemas de humano en la CAMERA de combustión al encender la estufa.
4.1 1 Chimeneas con mal tiro
Si la chimenea es demasiado bajo, demasiado ancha o no está bien aislada, pueda haber problemas de tiro (pida a un先进技术 que lo vale). El tiro debe ser de aproximadamente 0,10 - 0,14 mbar para proportionar una combustión satisfactoria y reducir los escapes de homo.
Si el的技术ico considera que el tiro es correcto, pero aun asi tiene problemas de encendido,可以更好 probar a alargar la fase de encendido/utilizar virutas de madera, para que la chimenea se caliente bien. El tiro de la chimenea solo es optimo cuando la chimenea está caliente. La fase de encendido sueque alargar utilizing virutas y 1 o 2 pastillas de encendido. Cuando haya brasas, añada 2 o 3 trozos de leña seca.
5.0 Mantenimiento de la estufa
Juntas
Con el tiempo las juntas se desgastan y por tanto hay que controlarlas cada cierto tiempo. Si no cierran bien, hay que cambiarlas.
Cristal
La lena humeda能把 provocar manchas de hollén en el cristal. Estas manchas se pueda eliminar fácilmente pasando un paño humedo impregnado en cenizas frias por el cristal sucio. también hay productos de limpiezaesionicos para eliminar hollén de los cristales, como por exemple las esponjas Aduro Easy Clean.
Cármara de combustión
Las planchas amarillas de la*camara de combustion se consumen naturalmente y hay que cambiarlas cuando presenten gritas de mas de medio centimetro. La durabilidad de las planchas depende de la fecuencia y potencia a la que utilize la estufa. Puedeonian las planchasusted miso (disponible en un kit lista para usar). Encontrará más informacion en www.aduroshop.com. Internacionalpucecomprarplanchascompletasy cortarlasusted miso a la mesma medida que las planchas desgatadas.
Ceniza
Vacie el cajón para ceniza antes de que se llene del todo. Deje siempre una capa de ceniza en el fondo de la estufa, ya que aísla la camará de combustión y facilita el encendido.
Cómo limpiar la estufa
La superficie de la estufa está pintada con una pintura Senotherm® resistente al calor. Para limparla solo necesita aspirarla, using an cepillo suave, o que le quite el polvo con un paño seco. No utilise productos abrasivos niculos disolventes, ya que eliminarián la pintura. No limpie nunca la estufa con agua.
El interior y el tubo de humos de la estuya se pueda limpar a工程技术 de la puerta o mediate el orificio del limpieza del tubo. Las piedras ignifugas superiores se pueda sacar. Para acceder fácilmente a la parte superior de la estuya y del tubo, desmonte la plancha metálica. también puede retirar el tubo de humos para limparlo. El interior de la estuya y el tubo de humos deben limparse todos los años, o cuando seanecessary, según la Frequencia con que se utilize la estuya de leña. también puede encargar esta tarea a un先进技术.
Reparación de la superficie
Si aparecen rayajos o signos de desgaste en la superficie de su estufa, se pueda tratar/renovar la estufa con la laca Senotherm® original, disponible en spray en color negro y gris en su distribuidor habitual.
Atencion: todos los trabajo de mantenimiento deben realizarse cuando la estufa está fría
Piezas de recambio y modificaciones no autorizadas
Utilice únicamente piezas de recambio originales. Encontrará más información en www.aduroshop.com. Se prohibe realizar改动aciones no autorizadas a la estufa, ya que dejaría de cumplir las requisidades homologadas.
6.0 Accesorios
Ofrecemos un amplioURTIDO de accesorios para lasestutasAduro:
- Juego de herramrientas
- Cestas de fieltro, PET y cuero
- Cubetas para leña
Rejas de proteccion - Cestas para lena y cubetas para cenizas
- Protectores de suelo de cristal y acero
- Tubo de humos
- Aduro Easy Firestarter
- Aduro Easy Clean
7.0 Garantía
Conforme a las leyes commerciles,iene una garantía de dos años aunar de la Fecha de adquisión de la estufa de leña. El recibo de compra indica la Fecha de adquisión. La garantía no cubre los daños provocados por una mala instalación o un mal uso de la estufa de leña. Asimismo,la garantía no cubre los elementos sueltos ni las piezas desgastadas (vermiculita, cristal, juntas, railes, rejilla defundación y tirador), ya que estas piezas se desgastan con el uso habitual.
7.1 Registrar de la garantía online
Aduro le offre la OPPUNITY de ampliar la garantía de dos a cinco años. Lo úncio que tiene que hacer es entrada en nuestra网页 web www.aduro.es y registrar sureshauna estufa en{nuestra base de datos. La garantía entra en vigor en cuando haya complimentado los datos solicitados. Tiene 5 meSES para registrar su estufa aatarde la Fecha de comprar.
8.0 Preguntas y respuestos
Si quiere más información,uede consultar www.aduro.es.
Disfrute de su estufa!
