MANUALE UTENTE ADURO 19 ADURO

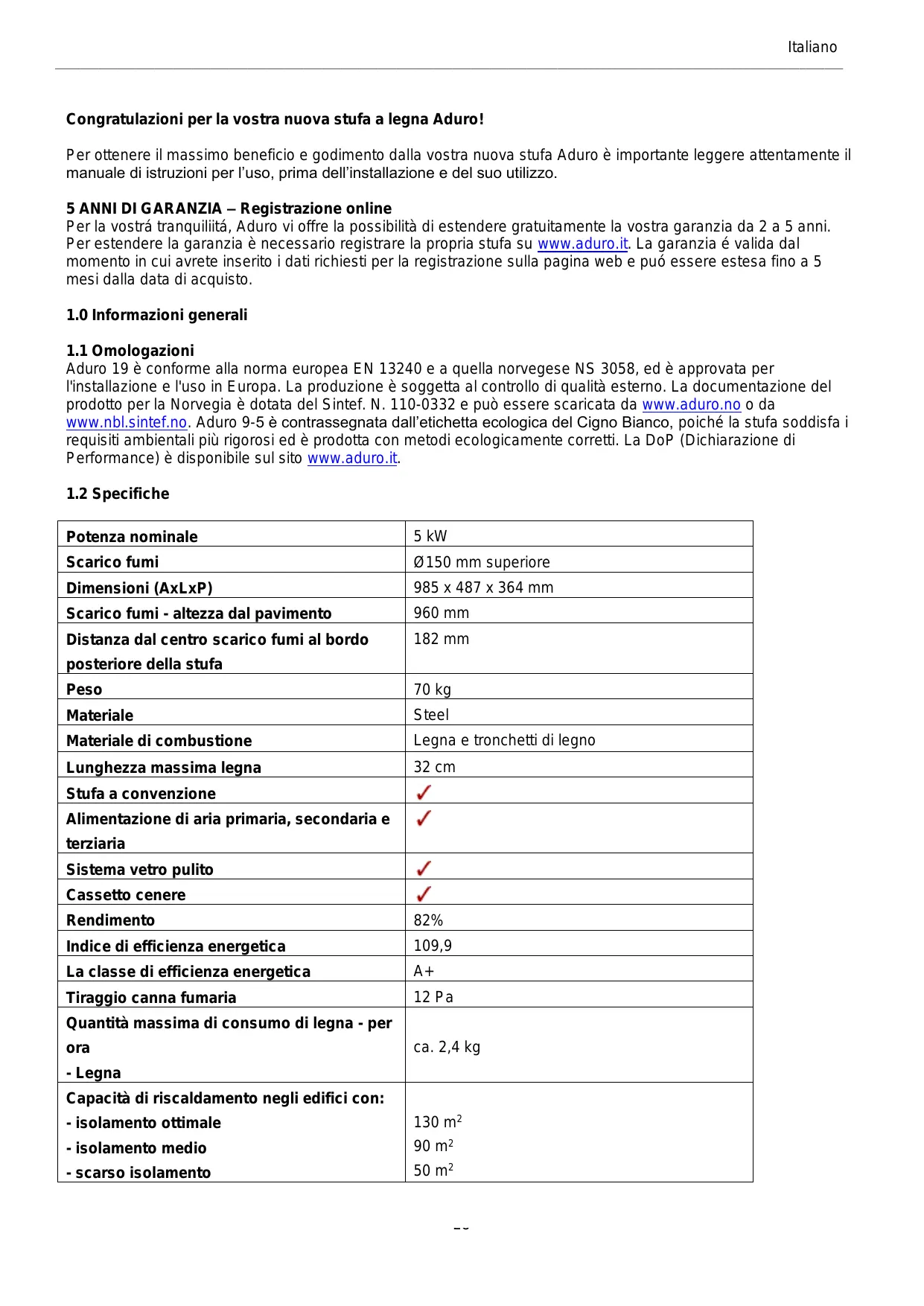

Congratulations per la vostra nuova stufa a legna Aduro!

Per ottenere il massimo beneficio e godimento alla vostra nuova stufa Aduro è importante leggere attendamente il manuale di istruzioni per l'uso, prima dell'infallazione e del suo utilizzo.

5 ANNI DI GARANZIA – Registrazione online

Per la vostrá tranquilità, Aduro vi offre la possibilità di estendere Gratisamente la vostra garanzia da 2 a 5 anni. Per estendere la garanzia è necessario registrar la propria stufa su www.aduro.it. La garanzia é valida dal momento in cui avrete inserto i dati richiesti per la registrazione sulla pagina web e può essere estesa fino a 5 mesi alla data di acquireo.

1.0 Informazioni generali

1.1 Omologazioni

Aduro 19 è conforme alla norma europea EN 13240 e a quella norvegese NS 3058, ed è approvata per l'installazione e l'uso in Europa. La produzione è soggetta al controllo di qualità esterno. La documentazione del prodotto per la Norvegia è dotata del Sintef. N. 110-0332 e può essere scarcata da www.aduro.no o da www.nbl.sintef.no. Aduro 9-5 è contrassegnata dall'etichetta ecologica del Cigno Bianco, poiché la stufa soddisfa i requisiti ambientali più rigorosi ed è prodotta con metodi ecologicamente corretti. La DoP (Dichiarazione di Performance) è disponibile sul site www.aduro.it.

1.2 Specifiche

Potenza nominale	5 kW
Scarico fumi	Ø150 mm superiore
Dimensioni (AxlxP)	985 x 487 x 364 mm
Scarico fumi - altezza dal pavimento	960 mm
Distanza dal centro scarico fumi al bordo posteriore della stufa	182 mm
Peso	70 kg
Materialie	Steel
Materialie di combustione	Legna e tronchetti di legno
Lunghezza massima legna	32 cm
Stufa a convenzione	✓
Alimentazione di aria primaria, secondaria e terziaria	✓
Sistema vetro pulito	✓
Cassetto cenere	✓
Rendimento	82%
Indice di efficienza energetica	109,9
La classe di efficienza energetica	A+
Tiraggio canna fumaria	12 Pa
Quantità massima di consumo di legna - per ora - Legna	ca. 2,4 kg
Capacità di riscaldamento negli edifici con: - isolamento ottimale	130 m²
- isolamento medio	90 m²
- scarso isolamento	50 m²

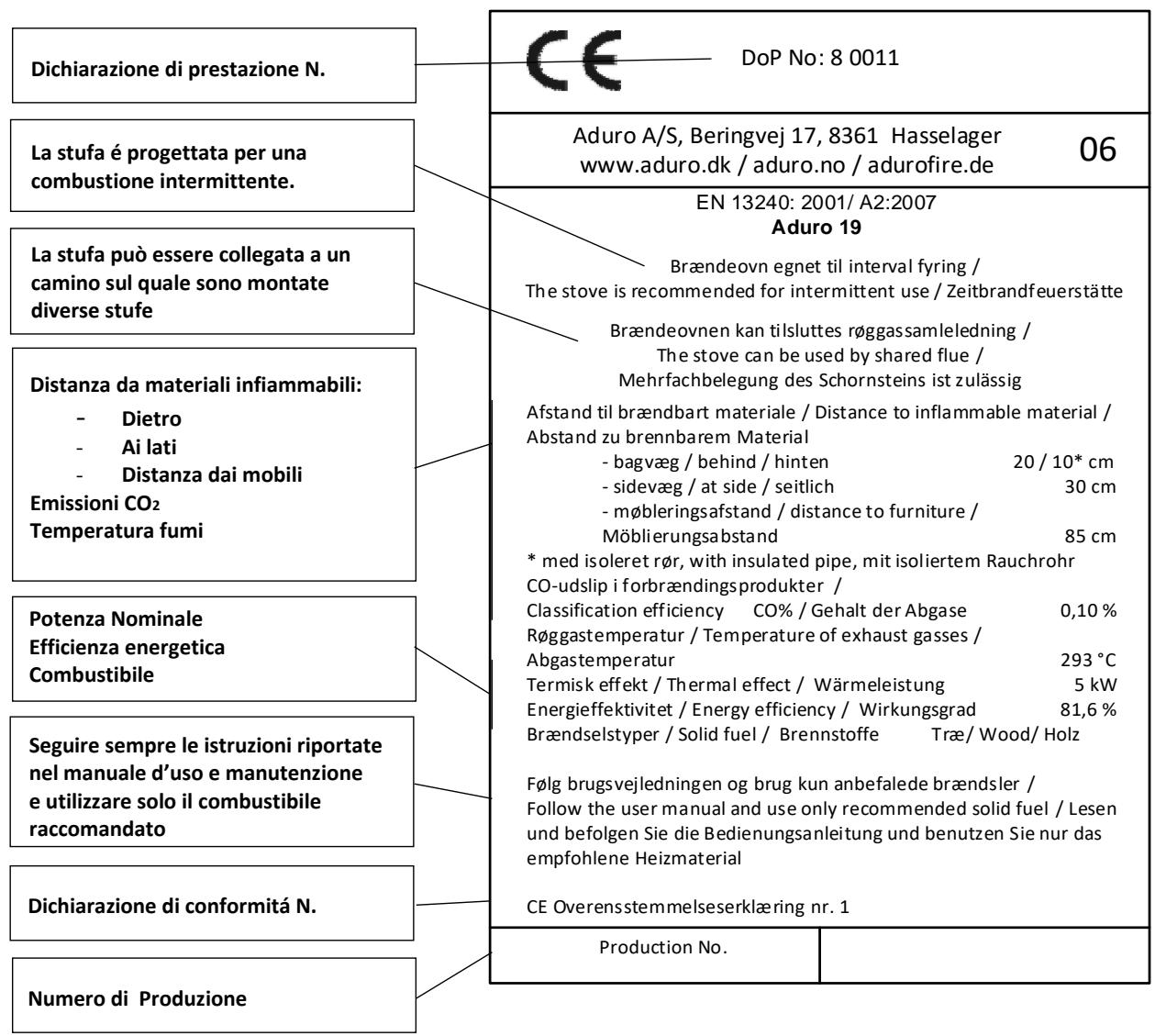

1.3 IMPORTANTE: N. DI PRODUZIONE E ETICHETTA

Con la stufa viene fornito un numero di produzione apposto nella parte inferiore dell'etichetta sul retro della stufa, riportata di seguito con note di traduzione in italiano.. Si consiglia di annotare il numero nella casella qui sotto prima dell'infallazione. Per motivi di garanzia e per altre richieste è importante indicare quello numero.

Prod. N

1.4 Trasporto a casa

Per il trasporto a casa la stufa a legna deve stare in posizione verticale. Se si vuole adagiare la stufa su un piano è importante rimuovere le parti sciolte alla camera di combustione, vale a dire la griglia in ghisa, le piastre refrattarie e il cassetto cenere. Oppure, lasciare le piastre refrattarie e la griglia in ghisa nella camera di combustione e riempire esta con l'imballaggio in effesso, in modo che i pezzi sciolti rimangano fermi.

E' possibl eutilizzare il legno della confezione per la prima accensione. Non utilizzato le parti di plastica.

2.0 Installazione della stufa a legna

Si raccomanda di fare installare la stufa da un'impresa abilitata ai sensi del DM 37/2008. É importante che durante l'installazione della stufa tutte le norme e i regolamenti locali vengano rispetti, inclusi quelli che fanno riferimento alle norme nazionali ed europee. É inoltre possibile chiedere consigli su come installare al vostro rivenditore.

2.1 Requisiti di installatione posizionamento della stufa a legna

È necessario rispetto i requisiti della distance solo quando la stufa è posizionata vicino a materiali infiammabili. Vedere lo schema e l'illustrazione che seguono. Se la stufa è collocata presso un muro di mattoni o altri materiali non combustibili, non c'é alcun requisito di distance minima da rispetto. Per motivi di pulizia e per favorire la circolazione dell'aria a convenzione è consigliabile lasciare circa 5-10 cm di distance dal muro.

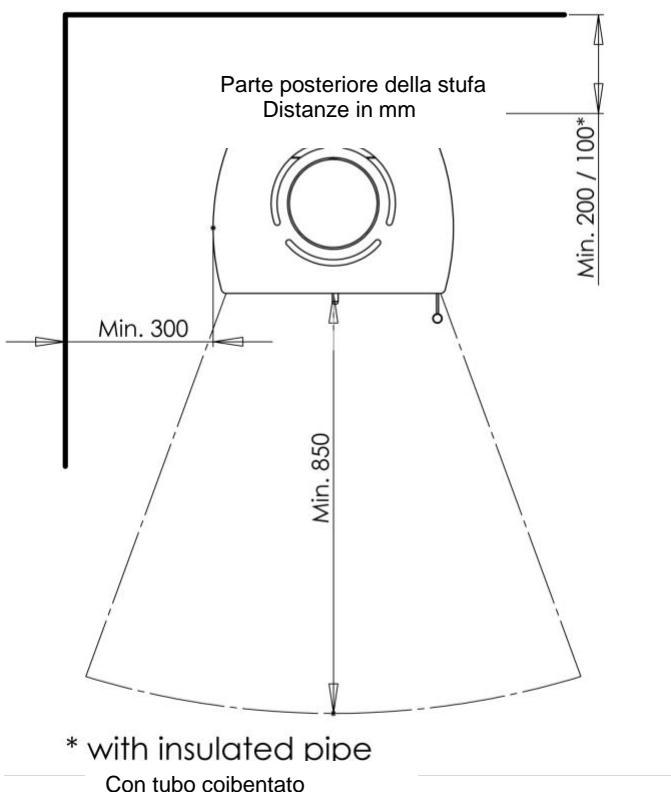

Distanza da materiale inflammabile

Dietro la Stufa	Dietro la stufa con tubo coibentato	Ai lati della stufa	Distanza dai mobili davanti alla stufa
20 cm	10 cm	30 cm	85 cm

Note; la stufa deve essere installata su un pavimento con capacità di carico sufficiente. Se la struttura esistente non soddisfa quello requisito, si devono adottare misure adequate per soddisfarlo (come ad esempio, mettere una piatra di distribuzione del carico). Per poter collocare una stufa a legna su materiale infiammabile come ad esempio un parquet o una moquette, è necessario utilizzato una base non infiammabile. La dimensione della lastra da posizionare sul pavimento dipende alla dimensione della stufa e deve coprire almeno 30 cm davanti alla stufa e 15 cm di agli lato.

2.2 Collegamento al camino in muratura

Aduro 19 è montata in fabbrica con scarico fumi dall'alto. Per le stufe a legna Aduro si utilizzato tubi per i fumi di scarico con diametro di 150 mm.

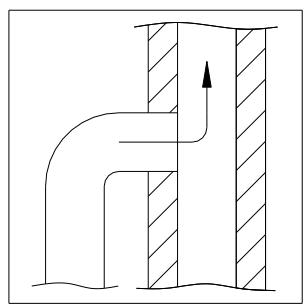

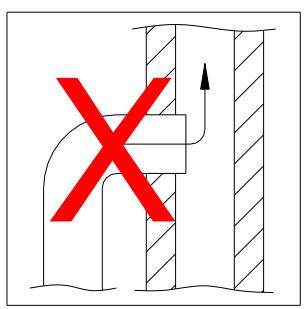

2.3 Collegamento al camino in muratura

Se la stufa deve essere collegata ad un camino in muratura, utilizzare l'uscita posteriore o una canna fumaria curva attraverso l'uscita in alto. Dopo la misurazione, praticare un foro nel camino, dove vieneippo un manicotto a parete che viene murato con cemento refrattario per camini. Quindi, la stufa a legna e la canna fumaria vengono messi aosto. Posizionare una sottile guarnizione tra la canna fumaria e il manicotto a muro per sigillare le giunzioni. La canna fumaria deve penetrare per 5-10 cm nel manicotto ma non può andare dentro e bloccare l'apertura del camino (vedi l'illustrazione sotto).

La stufa cui essere collegata a un camino sul quale sono montate diverse fonti di calore.

3.0 Combustione nella stufa

3.1 Importanti informazioni sulla sicurezza

La stufa si riscalda durante l'uso e pertanto è necessario prestare la dovuta attenzione.
Non conservare mai liquidi inflammabili come benzina vicino alla stufa e non usare mai liquidi inflammabili per accendere il fuco nella stufa.
Non svuotare il cassetto cenere quando la stufa è calda. Ci possono essere braci nel cassetto cenere fino a 24 ore dello che il fuoco si è spento. Per svuotare il cassetto cenere si prega di attendere fino a quando si è sicuri che non ci siano braci sulla cenere.
- Mentre viene utilizzata la stufa lo sportello deve rimanere chiuso. Lo sportello può rimanere socchiuso soltanto nei primi minuti durante l'accensione.
In caso di principio d'incendio nel camino: chiudere tutte le prese d'aria della stufa e chiamare i Vigili del Fuoco.

3.2 Quale legno è adatto alla combustione?

Legno e tronchetti di legno. Si consiglia di utilizzare cepi di legno di latifoglia tagliati, spaccati e conservati da almeno 1 anno all'aperto e coperto per proteggerlo alla pioggia. Il legno conservato all'interno tends ad essere troppo secco e brucia troppo in fretta. L'albero dovrebbe preferibilmente essere abbattuto in inverno, quando l'umidità assorbita arrivava fino alle radici. Per una combustione ottimale, l'umidità del legno non deve superare il 18% , corrispondente a circa un anno di stoccaggio all'aperto e coperto per proteggerlo alla pioggia. L'umidità del legno cui è essere misurata per mezzo di un misuratore di umidità, o spargendo del detersivo ad un'estremità del tronchetto e soffiando all'altra estremità. Se il legno è abbastanza asciutto si formeranno delle bolle. La legna deve essere tagliata in pezzi con un diametro di circa 10~cm ed una lunghezza massima di 39~cm . Se si utilizesza legna troppo umida si riduce notevolmente l'efficienza della stufa e aumento la produzione di particolato.

È proibito bruciare legno verniciato, legno trattato, truciolare, carta e altri rifiuti. La combustione di questi materiali potrebbe danneggiare l'ambiente, la stufa e la vostra salute. I combustibili fossili non possono essere utilizzati.

3.3 In che modo accendo la stufa?

L'accensione è determinante per un avvio della combustione rapido ed efficente.

1) Aprire la presa d'aria sotto la parte inferiore dello sportello (estrarla tutte fuori). Aria primaria utilizzata all'inizio per alimentare la fiamma quando l'aria secondaria mantiene la fiamma in posizione. L'illustrazione segunte alla stufa vista frontalmente con l'indicazione della posizione delle prese d'aria.
2) Caricare un tronchetto medio-grande sul fondo del focolare e posizionare due accendifuoco vicino adessa. Accendere gli accendifuoco e mettere rapidamente un nuovo pezzo di legna vicino e due piccoli peszi di legna sopra e di traverso. Dovrebbe poter arrivare ariaagli accendifuoco quando i blocchetti di legno devono stare molto vicini fra loro e scambiarsi "calore" l'un l'altro.
3) Quando le fiamme sono chiaramente visibili e il fuoco ha preso bene, si chiude la presa d'aria primaria posta molto lo sportello. Per evitare il formarsi di condensa è possibile tenere lo sportello socchiuso 1 cm fine a quando il vetro diventa così caldo da non potersi più toccare. Quindi chiudere lo sportello.

Su www.aduro.it / www.aduro.it除去"Stufe Aduro" potete trovare un film che da consigli su accensione e combustione della stufa.

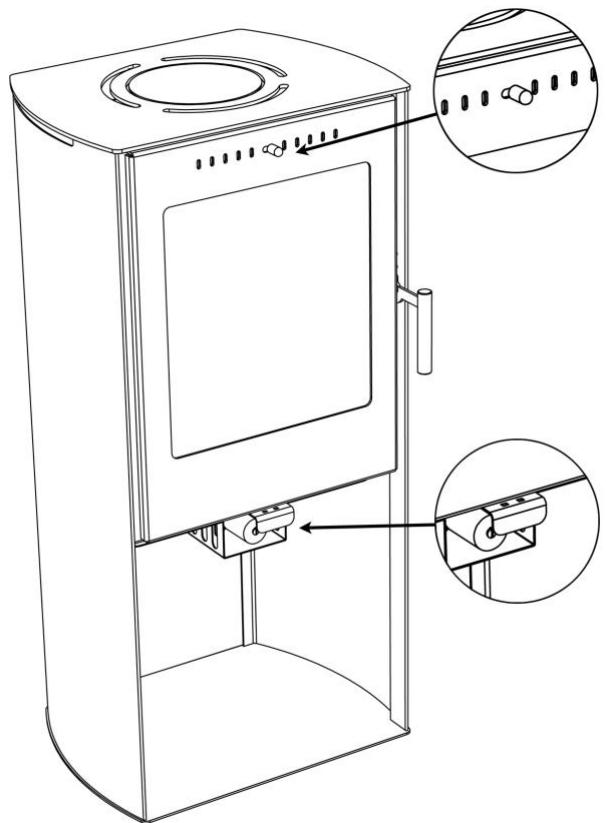

Presa d'aria secondaria

Presa d'aria primaria/Aduro Tronic

Note: quando si accende il fuoco la manopola di servizio diverta calda, è quindi necessario utilizzato il dato in dotazione per operare con la stufa.

3.4 Prima accensione

La stufa è avvolta in un imballaggio che può essere riciclato (legno e plastica). Questo delve essere smaltito in conformità con la legislazione nazionale in materia di smaltimento dei rifiuti. Il legno dell'imballaggio vuo essere tagliato in pezzi più piccoli e utilizzati alla prima accensione.

Énormale che la prima volta che la stufa viene utilizzata, si possa formare fumo e sentire un odore proveniente alla stufa stessa. Cio è dovuto alla vernice di fissaggio che si indurisce con il calore. Assicurarsi che per il tempo necessario alla prima accensione ci sa sica sufficiente ventilazione. É inoltre importante accendere con cautela le prime 2-3 volte, poiché la stufa può dilatarsi lentamente. Inoltre, si dovrebbe essere consapevoli del fatto che durante il riscaldamento e il raffreddamento si sono sentire alcuni rumori particolari, come quando si versa acqua bollente nel lavello. Questi sono dovuti alle grandi differenze di temperatura alle quali viene sottomosto il materiale.

Durante la prima accensione, che deve essere effettuata con circa 1 kg di legna, un'altra buona idea e quella di lasciare lo sportello un po' socchiuso; quello non deve essere chiuso prima che ilorno si sia raffreddato. Ciò dovrebbe evitare che la guarnizione di attacchi alla stufa.

3.5 In che modo uso la stufa?

La stufa è progettata per una combustione intermittente. Ciò significà che agli accensione deve formare delle braci prima che si riaccenda.

Per ottenere la migliorie combustione, regolare la potenza / calore con il materiale di combustione. Piccoli pezzi di legno producono una combustione più potente rispetto a pezzi di legno grandi, dato che più è grande la superficie, maggiore è la quantità di gas che viene rilasciata. Quindi la quantità di legna nella camera di combustione determinaanche la resa della combustione.Per un uso normale non si dovrebbero mettere dentro più di due pezzi di legna.Se si desidera averone una potenza maggiore siouldo aggiungere più legna.La potenza termica nominale è ottenuta alla combustione di circa 2,2 kg di legna per ora.Non impilare legna sulla linea di carico massima.

3.6 Presa d'aria secondaria

La presa d'aria secondaria posta nella parte posteriore più alta dello sportello deve essere sempre aperta quando la stufa è accesa. Questa presa d'aria permette di adeguare la stufa al tiraggio del camino e alla potenza di calore desiderata. Si solleva girando verso destra per aprire l'alimentazione dell'aria e si abbassa girando verso sinistra per chiuderla. Con la presa d'aria aperta tra il 60% e il 100% la stufa funzione in condizioni normali. Non chiudere Chiudendo completeness la presa d'aria dell'aria le fiamme si spengono. Ci devono sempre essere fiamme visibili per ottener e una combustione pulita ed efficiente. Una scarsa alimentazione dell'aria può portare a una cattiva combustione, a emissioni elevate e scarsa efficienza.

Anche la pulizia del vetro dello sportello che impedisce alla fuliggine di depositarsi sulla parte anteriore del vetro è controllata da但这a serranda.

Chiave Aduro: questa chiave è in dotazione alla stufa e ha lo scopo di facilitare l'uso della presa d'aria secondaria, per regolare il flusso dell'aria da un lato all'alto.

3.7 Presa d'aria primaria

Quando si carica la stufa con nuova legna, si deve aprire la presa d'aria primaria posta in basso sotto lo sportello fino a quando il fuco non è divertato vigoroso. Per sfruttare al meglio il materiale da combustione, prima di caricare nuova legna aspettare che si riduca la brace a tal punto che è necessario aprire la presa d'aria primaria per circa 2 minuti per far prendere fuco ai nuovi pezioni di legna.

Per ridurre il rischio di fuoriuscita di genere alla stufa quando si apree lo sportello per introdurre nuova legna, è una Buona idea quella di apree per 1 minuto la presa d'aria primaria posta in basso sotto lo sportello prima di apree lo sportello. Questa operazione aumenta il tiraggio della stufa e riduce il rischio di dispersione di genere verso l'esterno.

Note: se sovraccaricate la stufa a legna e bruciate più di 3,4 kg di legna per ora, c'é il rischio che la vernice che rivesto la stufa si scolorisce e alla fine si stacchi. La stufa pourrait essere nuovamente laccata ma non sare più coperta alla garanzia del produttore. Allo stesso modo, altri danni alla stufa causati da surriscaldamento non sono coperti da garanzia.

3.8 Aduro-tronic

La vostra stufa Aduro è equipaggiata con il Sistema esclusivo brevettato Aduro Tronic. Con Aduro Tronic, sare più semplice utilizzato la stufa e grazie alla regolazione automatica dell'entrata di aria primaria all'interno del focolare otterrete sulla sforzi una combustione perfetta e più efficiente.

Todo quello che dovetefare é mettere legna asciutta e attivare il controllo automatico. Aduro-tronic si attiva tirando la leva d'aria primaria agli volta che la legna viene caricata nella stufa. La stufa permetterá l'ingresso di aria primaria all'interno del focolare riducendo gradualmente l'apporto di aria secondo un tempo preimpostato per ottimizzare la combustione ed evitare sprechi.

Aduro Tronic è una soluzione meccanica che funzioneamera elettricità.

Note: è importante utilizzato sempre legna asciutta della dimensione giusta per ottener una combustione ottimale.

3.8.1 Funzionamento di Aduro-tronic

Accensione

Durante l'accensione della stufa è necessaria la massima quantità di aria primaria per fare attecchire il fuoco. Pertanto, la presa d'aria primaria è tenuta "forzamente aperta". Questa operazione viene eseguita tirando la serranda primaria in avanti e inserendo subito dopo la chiave Aduro nel morsetto-terminale (vedi illustrazione). Quando ilorno è caldo e create uno strato di braci sul fondo della camera di combustione, Aduro-tronic può essere impostato in automatico, in tal caso la chiave Aduro può essereolta.

In alternatively, è possibile lasciare lo sportello socchiuso per i primi minuti della fase di accensione (senza chiave).

Caricamento stufa

Ogni volta che si carica nuova legna nella stufa, la quantità dell'aria primaria fornita deve essere accuratamente dosata nei primi minuti. Tuttavia, è altrattanto importante che l'aria primaria non venga alimentata per un tempo prolongato. Ciò è necessario per garantire una combustione ottimale. Adurotronic fa in modo di chiudere l'aria primaria nei tempi giusti. Ilsystema automatico va attivato a agli carico di legna tirando la leva che attiva l'aria primaria. Ilsystema automatico Aduro-tronic chiude quando la presa d'aria gradualmente dopo il tempo prestabilitito.

Regolazione delsystema automatico Aduro-tronic

Il controlo è pre-impostato in modo che l'aria primaria si chiuda durante i primi 5 minuti. Questa regolazione viene testata durante la prova della stufa presso l'Istituto Tecnologico con dimensioni "standard" del materiale di combustione e

un'umidità massima ottimale del 18%. La dimensione standard di un pezzo di legna da arde ha una lunghezza di circa 30 cm e uno spessore di circa 10 x 10 cm. Per il test viene usatoanche un camino standard. In pratica, queste condizioni possono variate. Pertanto, si ha la possibilità di impostare il controllo Aduro-tronic secondo le vostre condizioni personali. Se desiderate che l'aria primaria si chiuda un po' più lentamente: (ad esempio, se avete meno tiraggio del camino, se i pezzi di legna sono leggermente più grandi, o se desiderate un intervallo più lungo fra un carico di legna e l'altro), regolare la vite sul lato anteriore della leva di commando con una piccola chiave a drugola. Girare la vite verso destra prolunga il tempo di chiusura e girare la vite verso sinistra accorcia il tempo di chiusura. Aduro-tronic ha un tempo massimo di chiusura di 10 minuti.

3.9 Ventilazione/alimentazione di aria fresca

Per un funzionamento ottimale della stufa è necessario l'apporto di aria per la combustione. Pertanto, deve entrare abbastanza aria nella stanza dove è installata la stufa. Case molto ravvicinate, cappe potenti e impianti di ventilazione possono creare una pressione negativa intorno alla stufa e generate problemi di fumo e cattiva combustione. In questo casi è necessario aprire una finestra per far entrare aria nell'ambiente interessato in modo da consentire la combustione ed equilibrare la pressione. In alternatively siouldo montare una presa d'aria nel locale in cui è installata la stufa. La quantità di aria utilizzata per la combustione è di circa 25m^3 /h

4.0 Il camino

Dati per il calcolo del camino:

	Legno
Temperatura fumi a [20°C]	355
Tiraggio del camino alla potenza di prova [mbar]/[Pa]	0.12/12
Flusso di gas di scarico [g/s]	3,8

La combustione ottimale si ottiene con un tiraggio costante di 0,10-0,14 mbar misurati nella canna fumaria sopra la stufa. Ci sono molti fattori che influenzano il tiraggio del camino, tra cui la temperatura esterna, la velocità del vento e gli edifici circostanti. Non è possible stabilire un tiraggio del camino sufficientemente naturale ma è possibile

installare una ventola di estrazione fumi nel camino. Se il tiraggio del camino è troppo alto è possibile installare una valvola a farfalla per regolarne il tiraggio. Contattate il vosto spazzacamino locale per ulteriori consigli a riguardo.

Il camino deve essere così alto da consentire le condizioni giuste di tiraggio, ovvero altre 12 Pascal. Se non si raggiunge il tiraggio del camino consigliato, ci possono essere problemi di fuoriuscita di fumo quando si après lo sportello nelle è in funzione. Sul site www.aduro.it si può effettuire il calcolo dell'altezza del camino di un camino in acciaio.

4.1 Scarso tiraggio del camino

Se il camino è troppo basso, perde o non è adeguatamente coibentato, potrebbero verificarsi problemi di tiraggio (fateo valutare da uno spazzacamino). Il tiraggio deve essere di circa 0,10-0,14 mbar per dare una combustione adequata e prevenir la fuoriuscita di fumo.

Se lo spazzacamino stabilisce che il tiraggio è in ordine e voi avete sempre problemi di accensione, potete provare a prolungare la fase di accensione/usare diversi legnetti sottili, in modo che il camino si scaldi completamente. Il tiraggio del camino è ottimale solo quando è caldo. La fase di accensione può essere prolongata utilizzando tanti legnetti e 1-2 bricchetti ascendifuoco. Quando si sarebbe formato uno strato di braci si aggiungono 2-3 pezzi di legna asciutta da ardere.

5.0 Manutenzione della stufa a legna

Guarnizioni

Nel tempo, le guarnizioni sono soggette a usura e pertanto devono essere controllate. Se perdono devono essere sostituite.

Vetro

Il legno bagnato può causare macchie di fuliggine sul vetro. Queste sono essere facilmente rimoso immershengendo un panno umido nellacenefredda della stufa;quindi strofinare il vetro fuligginoso.Ci sono anche detergenti particolarmente adatti per la rimozione della fuliggine dal vetro,come la spugna Aduro Easy Clean.

La camera di combustione

Le piastre giale della camera di combustione si usurano e devono essere sostitute solo quando le crepe sono più di mezzo centimetro. La durata delle piastre dipende da quello e con quale intensità si usa la stufa. É possibile cancellare da soli le piastre, disponibili in set completi. Per maggiori informazioni consultare il site www.aduroshop.com. É inoltre possibile acquistare piastre intere dalle quali si possono ritagliare le sole parti usurate.

Cenere

Svuotare il cassetto della cenere prima che si riempia. Lasciare uno strato di cenere sul fondo della stufa poiché isola la camera di combustione e rende più facile l'accensione.

Pulizia della stufa a legna

La superficie della stufa è dipinta con vernice resistente al calore Senotherm®, che si può facilmente mantenere using an aspirapolvere dotato di bocchetta piccola e setole morbide o spolverandola con un panno morbido e asciutto. Non usare alcol o altri solventi che rimuovono la vernice. La stufa non deve essere pulita con acqua.

L'interno della stufa e la canna fumaria possono essere puliti atraverso lo sportello ed eventualmente attraverso un'apposita aperture per la pulizia della canna fumaria. I mattoni refrattari superiori (deflettori di scarico) POSSONO essere rimossi Per accedere alla parte superiore della stufa a legna e della canna fumaria rimuovere il deflettore di scarico in metallo. Si può rimuovereanche la canna fumaria della stufa per pulirla. La pulizia della stufa e della canna fumaria deve essere effettuata annualmente, o più frequentlymente se necessario, in relazione a quanto spesso si usa la stufa. Questo lavoro può essere essere richiesto ad uno spazzacamino.

Riparazione della superficie

In presenza di un grafio o di superficie usurata della stufa si può trattare/rijpristinare la stessa utilizzando lacco a spruzzo originale Senotherm®. Disponibile in nero e grigio presso il rivenditore locale.

Nota: tutla la manutenzione della stufa delve avvenire solo quando è freddo.

Pezzi di ricambio e modifiche non autorizzate

Per la stufa utilizzare solo ricambi originali. Per saperne di più consultare il site www.aduroshop.com. Qualsiasi modifica non autorizzata della stufa è vietata, poiché la stufa non sare più conforme alle specifiche approuvate.

6.0 Accessori

Per le stufe Aduro viene offerta una vasta gamma di accessori:

Alare
- Porta legna in feltro, PET e pelle
- Secchio per legna
Parascintille
- Cassa per blocchetti di legno e secchio per raccoltacene
Pedane in vetro e acciaio
Canna fumaria
- Aduro Easy Firestarter
- Aduro Easy Clean

7.0 Diritto di reclamo e garanzia

In conformità alla legge sugli acquisti si ha diritto di reclamo per un periodo di due anni alla data di acquisito della stufa. La ricevuta con la data è valida come prova di acquisto. La garanzia non copre i danni causati da errata installazione e dall'uso della stufa non corretto. La garanzia non copre parti di ricambio e parti mobili o usurabili (mattoni reflattari, vetro, guarznizioni, scorrimenti, griglia in ghisa e maniglia), che si usurano durante il normale utilizzato. Queste parti possono essere acquistate come parti di ricambio.

7.1 Registrazione di garanzia online

Aduro consente di estendere la suddetta garanzia della stufa da due a cinque anni. Si deve semplicitamente accedere ai nostri siti www.aduro.it e insertire i dati della vostra nuova stufa nel loro database delle garanzie. La garanzia entra in vigore solo se si compilano tutti i campi dei dati. La scadenza per la registrazione della vostra stufa è 5 mesi alla data di acquireo della stessa.

8.0 Domande e risposte

Per ulteriori informazioni, potete consultare i siti www.aduro.it.
