SWA8500S/ZF - Embarazada SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barra de sonido inalámbrica
Características técnicas principales	Compatible con televisores Samsung, Dolby Digital, DTS, Bluetooth
Alimentación eléctrica	Adaptador de corriente incluido
Dimensiones aproximadas	800 x 70 x 85 mm
Peso	2,3 kg
Compatibilidades	Compatible con modelos de televisores Samsung de 2016 en adelante
Tipo de batería	No aplicable (funciona con corriente)
Tensión	100-240 V, 50/60 Hz
Potencia	80 W
Funciones principales	Sonido envolvente, conectividad inalámbrica, control a través de la aplicación
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas, consultar el servicio postventa
Seguridad	No exponer al agua, seguir las instrucciones de seguridad proporcionadas
Información general útil	Verificar la compatibilidad con su televisor antes de la compra

MANUAL DE USUARIO SWA8500S/ZF SAMSUNG

(Resíduos de Equipamentos & Eléctricos e Electrónicos)

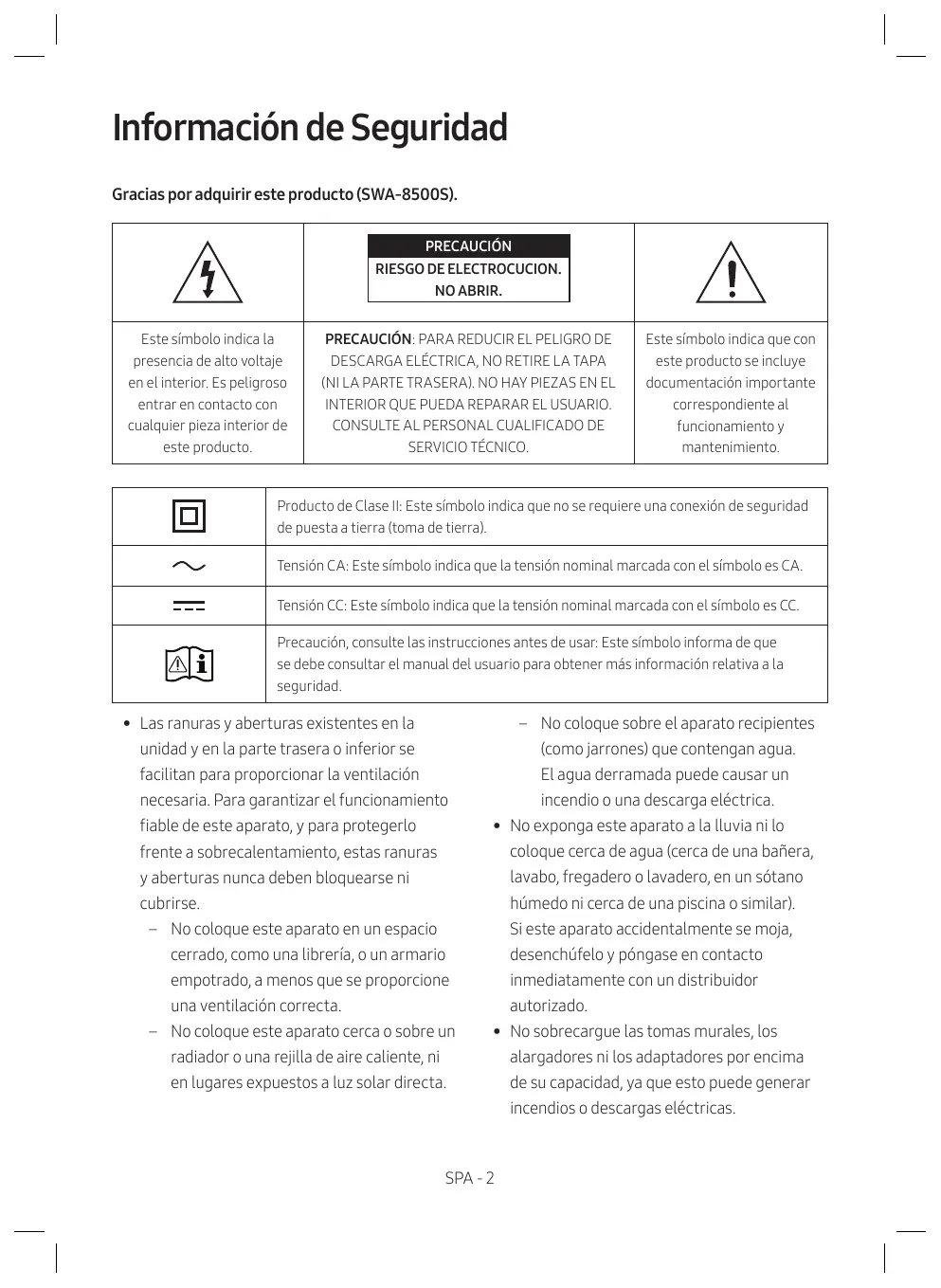

Información de Seguridad

Gracias por adquirir este producto (SWA-8500S).

	PRECAUCIÓNRIESGO DE ELECTROCUCION.NO ABRIR.
Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.	PRECAUCIÓN: PARA REDUCIR EL PELIGRO DE DESCARGA ELÉCTRICA, NO RETIRE LA TAPA (NI LA PARTE TRASERA). NO HAY PIEZAS EN EL INTERIOR QUE PUEDA REPARAR EL USUARIO. CONSULTE AL PERSONAL CUALIFICADO DE SERVICIO TÉCNICO.	Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.

	Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra).
	Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.
	Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.
	Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad.

- Las ranuras y aberturas existentes en la unidad y en la parte trasera o inferior se facilitan para proporcionar la ventilación necesaria. Para garantizar el funcionamiento fiable de este aparato, y para protegerlo frente a sobrecalentamiento, estas ranuras y aberturas nunca deben bloquearse ni cubrirse.

• No coloque este aparato en un espacio cerrado, como una librería, o un armario empotrado, a menos que se proporcione una ventilación correcta.
• No coloque este aparato cerca o sobre un radiador o una rejilla de aire caliente, ni en lugares expuestos a luz solar directa.

- No coloque sobre el aparato recipientes (como jarrones) que contengan agua. El agua derramada puede causar un incendio o una descarga eléctrica.

• No exponga este aparato a la lluvia ni lo coloque cerca de agua (cerca de una bañera, lavabo, fregadero o lavadero, en un sótano húmedo ni cerca de una piscina o similar). Si este aparato accidentalmente se moja, desenchúfelo y póngase en contacto inmediatamente con un distribuidor autorizado.
• No sobrecargue las tomas murales, los alargadores ni los adaptadores por encima de su capacidad, ya que esto puede generar incendios o descargas eléctricas.

- Instale los cables de alimentación eléctrica de forma que no se puedan pisar ni doblar por elementos colocados encima o contra ellos. Preste especial atención a los cables en los enchufes, en las tomas de corriente y en los puntos de salida del aparato.

- Para proteger este aparato durante una tormenta eléctrica o cuando no lo utilice durante largos periodos de tiempo, desenchúfelo de la toma de la pared y desconecte la antena o el cable del sistema. Esto evitará que el equipo se dañe por rayos o picos de tensión de la línea eléctrica.

- Antes de conectar el cable de alimentación de CA a la toma del adaptador de CC, asegúrese de que la designación del voltaje del adaptador de CC corresponde a la fuente eléctrica local.

- Nunca inserte nada metálico en las partes abiertas de este aparato. Si lo hace, puede acarrear un peligro de descarga eléctrica.

- Para evitar descarga eléctrica, no toque nunca el interior de este aparato. Solo un técnico cualificado debe abrir este aparato.

- Asegúrese de enchufar el cable de alimentación de forma que quede bien seguro. Al desenchufar el cable de alimentación de una toma de corriente, tire siempre del enchufe del cable de alimentación. Nunca desenchufe tirando del cable de alimentación. No toque el cable de alimentación con las manos mojadas.

- Si este aparato no funciona normalmente, en concreto, si emite sonidos extraños o desprende olores desde el interior, desenchúfelo inmediatamente y póngase en contacto con el distribuidor autorizado o el centro de servicio técnico.

- Mantenimiento del armario - Antes de conectar otros componentes a este producto, asegúrese de que estén apagados. - Asegúrese de desconectar el enchufe de la toma de corriente si el producto no se va a utilizar o si se va a ausentar durante un tiempo prolongado (especialmente cuando niños, ancianos y personas discapacitadas se queden solos en casa).

- La acumulación de polvo puede causar riesgo de descarga eléctrica, una fuga eléctrica o un incendio si el cable de alimentación genera chispas y se caliente o se deteriora el aislamiento.

- Póngase en contacto con el centro de servicio técnico autorizado para obtener información si pretende instalar el producto en un espacio muy polvoriento, sometido a temperaturas altas o bajas, alto grado de humedad, sustancias químicas o en sitios en los que funcione las

24 horas del día como un aeropuerto, una estación de tren, etc. No hacerlo podría dar lugar a daños en el producto.

- Utilice únicamente un enchufe con una toma de tierra y una toma de pared.

- Una toma de tierra inadecuada puede causar descargas eléctricas o daños en el equipo. (Solo equipo de Clase I.)

- Para apagar completamente este aparato, debe desconectarlo de la toma de corriente. Por tanto, la toma de corriente y el enchufe deben estar accesibles en todo momento.

- No permita que los niños se cuelguen del producto.

- Guarde los accesorios (pila, etc.) en un lugar seguro fuera del alcance de los niños.

- No instale el producto en un lugar inestable como un estante poco firme, un suelo inclinado o un lugar expuesto a las vibraciones.

- No deje caer ni golpee el producto. Si el producto está dañado, desconecte el cable de alimentación y póngase en contacto con servicio técnico.

- Para limpiar este aparato, desenchufe el cable de alimentación de la toma de pared y limpie el producto utilizando un paño suave seco. No utilice productos químicos como cera, benceno, alcohol, disolventes, insecticidas, ambientadores, lubricantes o detergentes. Estos productos químicos pueden dañar el aspecto del producto o borrar las impresiones del mismo.

- No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.

- No enchufe varios dispositivos electrónicos en la misma toma de corriente. Si se sobrecarga una toma puede provocar sobrecalentamiento y causar un incendio.

ADVERTENCIA :

- PARA EVITAR INCENDIOS, MANTENGA EN TODO MOMENTO VELAS Y OTROS ARTÍCULOS CON LLAMA ALEJADOS DE ESTE PRODU

- Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad.

Precauciones

1. Asegúrese de que la alimentación eléctrica de CA o CC de su domicilio cumple las especificaciones eléctricas indicadas en la etiqueta adhesiva situada en la parte posterior del producto. Instale el producto horizontalmente en una base adecuada (mueble), con suficiente espacio alrededor para su ventilación (entre 7 y 10 centímetros). Asegúrese de que las ranuras de ventilación no queden tapadas. No coloque la unidad encima de amplificadores o de otros aparatos que puedan calentarse. Esta unidad se ha diseñado para un uso continuado. Si desea apagar completamente la unidad, desconecte el cable de CA de la toma de la pared.

2. No exponga el producto a la luz directa del sol o a otras fuentes de calor. Eso podría causar sobrecalentamiento y problemas de funcionamiento de la unidad.

3. Desconecte el cable de alimentación de la toma de CA de la pared si la unidad presenta problemas de funcionamiento. El producto no se ha diseñado para uso industrial. Es solo para uso personal. Puede producirse condensación si el producto se ha almacenado a baja temperatura. Si se transporta la unidad durante el invierno, espere 2 horas aproximadamente hasta que la unidad haya alcanzado la temperatura ambiente antes de usarla.

4. Si se usa un suministro eléctrico de 240V ca, necesitará utilizarse un adaptador adecuado en el enchufe.

Instrucciones importantes de seguridad

Lea estas instrucciones de funcionamiento detenidamente antes de utilizar la unidad. Siga las instrucciones de seguridad que se incluyen a continuación. Tenga estas instrucciones de funcionamiento a mano para referencia futura.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Límpielo sólo con un paño seco.
7. No bloquee ninguna abertura de ventilación. Instale de acuerdo a las instrucciones del fabricante.
8. No lo instale cerca de ninguna fuente de calor como radiadores, registradores de calor, hornos u otros aparatos que generen calor (incluidos receptores de AV).

9. No ignore el fin de seguridad de los enchufes polarizados o con toma de tierra. Un enchufe polarizado tiene dos puntas con una más ancha que la otra. Un enchufe con toma de tierra tiene dos puntas y una tercera hoja de toma de tierra. La punta ancha o la tercera hoja existen por motivos de seguridad. Si no cabe en la toma, consulte a un electricista para sustituir la toma obsoleta.

10. Proteja el cable de alimentación para que no se pise ni se produzcan pinzamientos, especialmente en los enchufes, en sus respectivos receptáculos y en los puntos de salida del aparato.

11. Utilice sólo accesorios especificados por el fabricante.

12. Utilice sólo las mesitas con ruedas, soportes, trípodes o mesas recomendadas por el fabricante o vendidas con el aparato. Cuando se

utilice una mesita con ruedas, tenga cuidado al mover la mesita con ruedas junto con el aparato para evitar daños por vuelco.

1. Desenchufe este aparato durante tormentas eléctricas o cuando no se utilice durante largos períodos de tiempo.

2. Confíe las reparaciones a personal técnico cualificado. El servicio técnico es necesario cuando el aparato se haya dañado de alguna forma, cuando el cable o el enchufe de suministro eléctrico se haya dañado, cuando se haya derramado líquido sobre el aparato o hayan caído objetos en su interior, el aparato se haya expuesto a la lluvia o humedad, no funcione normalmente o se haya caído.

Accesorios

STANLEY LINK

Módulo receptor inalámbrico

Altavoz Surround (2 unid.)

Cable de alimentación

Cable de altavoz (2 unid.)

Especificaciones

Peso	Módulo receptor inalámbrico	0,7 kg
	Altavoz Surround	0,5 kg
Dimensiones (An. x Al. x Pr.)	Módulo receptor inalámbrico	50,0 X 201,3 X 132,0 mm
	Altavoz Surround	76,2 X 126,9 X 76,2 mm
Rango de temperatura de servicio		+5°C ~ +35°C
Rango de humedad de servicio		10% ~ 75%
Salida		Consulte el manual del propietario.
Intervalo de frecuencia		20Hz~20KHz
Consumo total de energía en modo de espera (W)		1,0W

NOTAS

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especificaciones sin previo aviso.
• Los pesos y dimensiones son aproximados.
• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto.
• El diseño y las especificaciones están sujetos a cambio sin previo aviso.

Aviso sobre licencia de código abierto

- Para enviar consultas sobre fuentes abiertas, póngase en contacto con Samsung a través del correo electrónico ([e-mail]).

Nota Importante Sobre el Servicio

- Podría aplicársele una tarifa de administración si:

(a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

(b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

- El importe de dicha tarifa le será notificada antes de realizar el trabajo o de acudir a su domicilio.

Conexión del SWA-8500S a una Soundbar

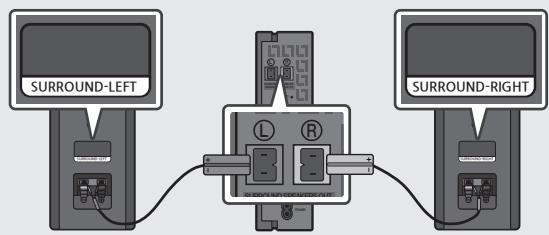

1. Conecte el módulo receptor inalámbrico a 2 altavoces surround

Utilice los cables de altavoz para conectar dos altavoces de sonido surround al módulo receptor inalámbrico.

- Los cables de altavoz están codificados por colores.

- Al conectar los cables de altavoz al módulo receptor inalámbrico, siga los siguientes pasos:

1. Inserte la clavija gris en la toma gris del receptor inalámbrico.
2. Inserte la clavija azul en la toma azul del receptor inalámbrico.

- Al conectar los cables de altavoz a los altavoces surround, siga los siguientes pasos:

1. Haga corresponder el cable de altavoz conectado a la toma gris con el altavoz con etiqueta gris.
2. Haga corresponder el cable de altavoz conectado a la toma azul con el altavoz con etiqueta azul.
3. Inserte los extremos rojo y negro de cada cable de altavoz en las tomas roja y azul de los altavoces correspondientes.

- Las etiquetas están en la parte posterior de los altavoces.

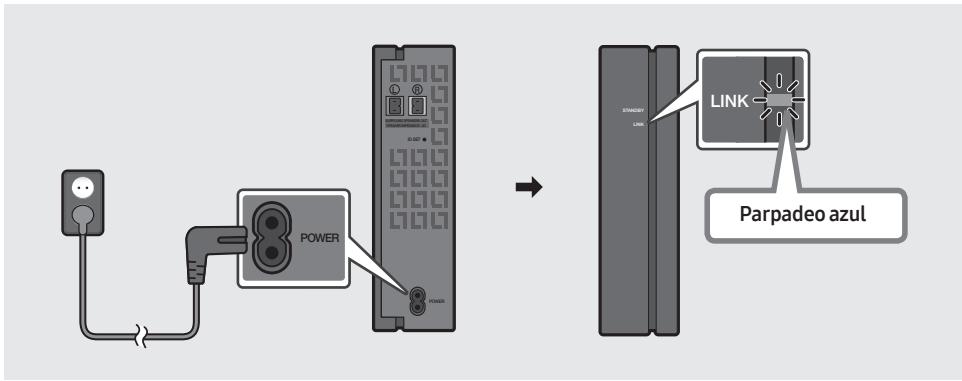

2. Compruebe si está en estado en espera al conectarse a una toma eléctrica

Conecte el cable de alimentación del módulo receptor inalámbrico a una toma eléctrica y al módulo receptor inalámbrico para que este se encienda. Parpadea el indicador LED LINK (LED azul) en el módulo receptor inalámbrico. Si no parpadea el LED, consulte el paso 7 de la página 10.


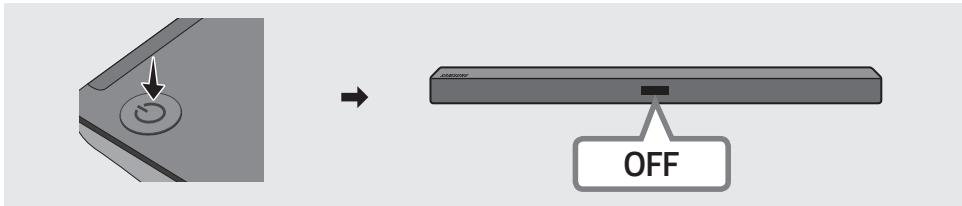

3. Apague la Soundbar

Apague la Soundbar con su mando a distancia o pulsando el botón ⏻ (Alimentación) de la unidad principal de la Soundbar.

- La Soundbar de la ilustración puede ser distinta a la suya, según el modelo.

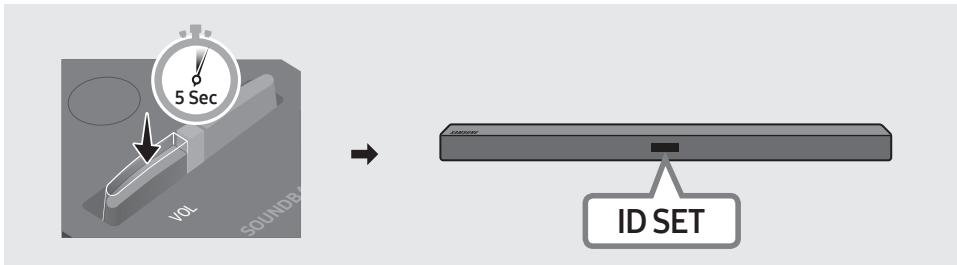

4. Configure "ID SET" con el mando a distancia de la Soundbar

Pulse el botón VOL del mando a distancia durante 5 o 6 segundos hasta que aparezca el mensaje "ID SET" en la pantalla de la Soundbar.

- La Soundbar de la ilustración puede ser distinta a la suya, según el modelo.

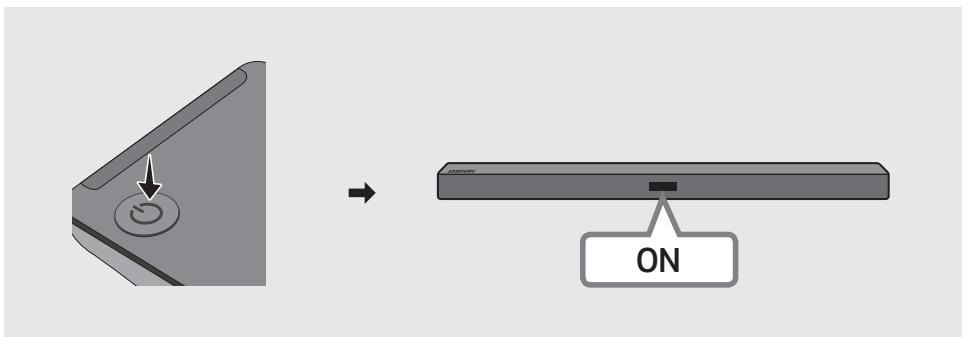

5. Encienda la Soundbar

Encienda la Soundbar con su mando a distancia o pulsando el botón ⏻ (Alimentación) de la unidad principal de la Soundbar.

- La Soundbar de la ilustración puede ser distinta a la suya, según el modelo.

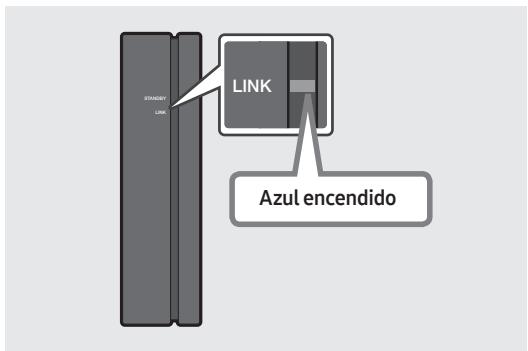

6. Compruebe si el LED LINK está fijo en azul (conexión completada)

STANDARD LINK LINK Azul encendido

El indicador LED LINK deja de parpadear y se queda fijo en azul al establecer una conexión entre la Soundbar y el módulo receptor inalámbrico.

7. Si no se conecta el SWA-8500S, siga los pasos necesarios según el estado del indicador LED

Estado del LED			Acción
LINK (azul)	Fijo	Conectado con la Soundbar	-
	Parpadeo	Estado de la conexión en espera	Compruebe si está encendida la Soundbar
			Repita los pasos 3 a 6.
STANDBY (rojo)	Fijo	Fallo de conexión	Compruebe si está encendida la Soundbar
			1. Pulse el botón ID SET situado en la parte posterior del módulo receptor inalámbrico con la punta de un bolígrafo durante 5 o 6 segundos hasta que el LED LINK parpadee (en azul).2. Repita los pasos 3 a 6.
Otros	-	Errores	Póngase en contacto con un centro de servicio de Samsung.

Modelos compatibles

HW-M360	HW-M369	HW-M450	HW-M460
HW-M4500	HW-M4501	HW-M4510	HW-M4511
HW-M550	HW-M560

• La lista de modelos está sujeta a cambios sin previo aviso.

Modelos inalámbricos (incluida la frecuencia de 5,15 GHz-5,35 GHz)

- En el presente documento, Samsung Electronics, declara que este equipo está en conformidad con los requisitos esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.

La Declaración de conformidad original puede encontrarse en

http://www.samsung.com, vaya a Asistencia al cliente > Búsqueda de productos e introduzca el nombre del modelo.

Este equipo puede utilizarse en todos los países de la UE.

Este equipo sólo se puede utilizar en recintos cerrados.

Modelos inalámbricos (excluida la frecuencia de 5,15 GHz–5,35 GHz)

- En el presente documento, Samsung Electronics, declara que este equipo está en conformidad con los requisitos esenciales y otras provisiones relevantes de la Directiva 1999/5/EC.

La Declaración de conformidad original puede encontrarse en http://www.samsung.com, vaya a Asistencia al cliente > Búsqueda de productos e introduzca el nombre del modelo.

Este equipo puede utilizarse en todos los países de la UE.

Eliminación correcta de este producto

(Residuos de aparatos eléctricos & electrónicos)

(Se aplica en países con sistemas de recolección por separado)

La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al finalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales.

Para obtener información sobre los compromisos ambientales de Samsung y las obligaciones reglamentarias específicas del producto, como REACH, visite:
