MANUAL DE USUARIO WFC3C34 WHIRLPOOL

400011693472 08/2023 ks - Xerox Fabriano

ES GUÍA DE REFERENCIA DIARIA ESCANEE EL CÓDIGO QR DE SU APARATO PARA OBTENER INFORMACIÓN MÁS DETALLADA GRACIAS POR COMPRAR UN PRODUCTO WHIRLPOOL. Si desea recibir un servicio más completo, registre su aparato en: www.whirlpool.eu/register

Antes de usar el electrodoméstico, lea atentamente las Instrucciones de seguridad.

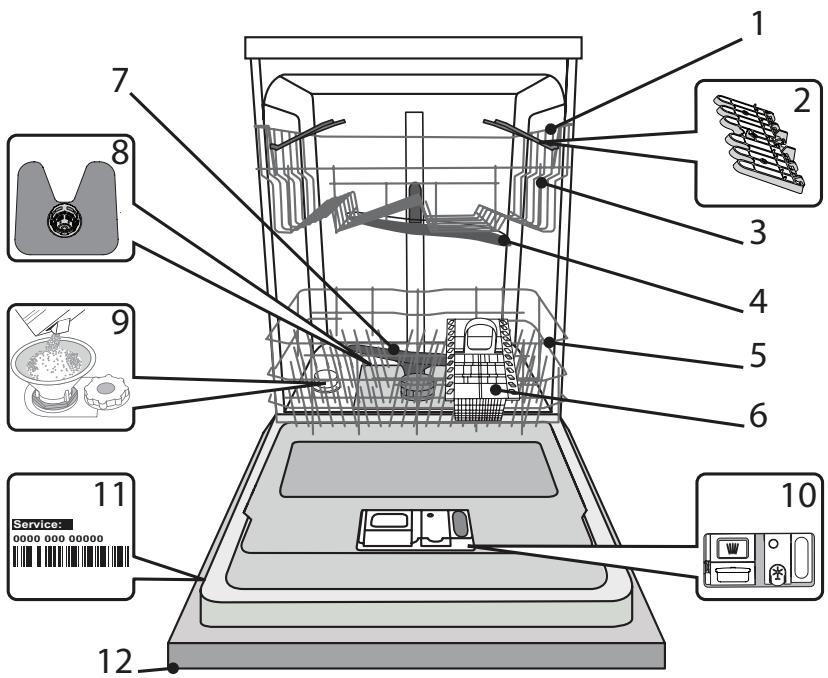

DESCRIPCIÓN DEL PRODUCTO APARATO

Cesto superior Sujeciones plegables Ajustador de altura de la bandeja superior Brazo aspersor superior Cesto inferior Cesto de cubiertos Brazo aspersor inferior Conjunto de filtrado Depósito de sal Dispensadores de detergente y abrillantador Placa de características Panel de control

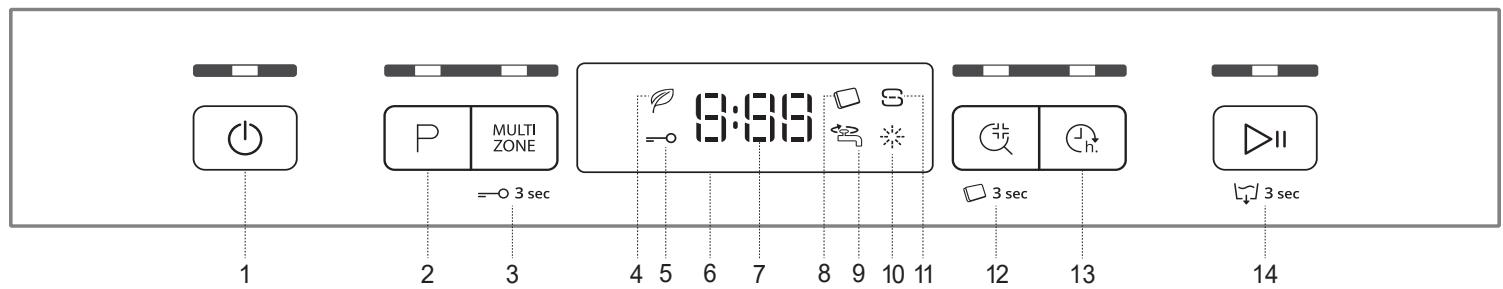

Botón de Encender-Apagar / Reset con indicador luminoso Botón de Selección de programas con indicador luminoso Botón de Multizone con indicador luminoso / Bloqueo de teclas Indicador luminoso de programa Eco Indicador luminoso de bloqueo de teclas Pantalla Indicador luminoso de número de programa y tiempo restante

Indicador luminoso de Pastillas Indicador luminoso de grifo cerrado Indicador luminoso de recarga de abrillantador Indicador luminoso de recarga de sal Botón Sani Rinse con indicador luminoso / Pastillas Botón de aplazamiento con indicador luminoso Botón de INICIO/Pausa con indicador luminoso / Vaciado

PRIMER USO SAL, ABRILLANTADOR Y DETERGENTE CONSEJO RESPECTO AL PRIMER USO Después de la instalación, retire los topes de las bandejas y los elementos de retención elásticos de la bandeja superior.

LLENADO DEL DEPÓSITO DE SAL El uso de sal evita la formación de INCRUSTACIONES DE CAL en la vajilla y en los componentes funcionales de la máquina. • Es obligatorio que EL DEPÓSITO DE SAL NO ESTÉ NUNCA VACÍO. • Es importante ajustar la dureza del agua. El depósito de sal se ubica en la parte inferior del lavavajillas (consulte DESCRIPCIÓN DEL PRODUCTO) y se debe rellenar cuando el indicador de RECARGA DE SAL del panel de control se encienda. 1. Retire la bandeja inferior y desenrosque el tapón del depósito (en sentido antihorario). 2. Pasos a seguir solo la primera vez: llene el depósito de sal con agua. 3. Coloque el embudo (véase la figura) y llene el depósito de sal hasta el borde (aproximadamente 1 kg); puede derramarse un poco de agua. 4. Retire el embudo y limpie cualquier residuo de sal del orificio. Asegúrese de que el tapón esté bien cerrado, de modo que el detergente no pueda entrar en el depósito durante el programa de lavado (esto podría estropear irremisiblemente el ablandador del agua). Siempre que necesite añadir sal, es obligatorio completar el procedimiento antes del inicio del ciclo de lavado para evitar la corrosión.

CONFIGURACIÓN DE LA DUREZA DEL AGUA Para que el ablandador del agua funcione a la perfección, es esencial que la configuración de la dureza del agua se base en la dureza real del agua de su casa. Su suministrador de agua local le puede proporcionar esta información. La fábrica ajusta el valor predeterminado de dureza del agua. • Encienda el aparato pulsando el botón Encendido/Apagado. • Apague el aparato pulsando el botón Encendido/Apagado. • Mantenga pulsado el botón INICIO/Pausa durante 5 segundos hasta que oiga una señal acústica. • Encienda el aparato pulsando el botón Encendido/Apagado. • Tanto el número del nivel de la selección actual como el indicador luminoso de la sal parpadean. • Pulse el botón P para seleccionar el nivel de dureza deseado (consulte la TABLA DE DUREZA DEL AGUA).

Tabla de dureza del agua Nivel

°dH Niveles Alemanes

°fH Niveles Franceses

Blanda 0-6 0 - 10 0-7 Media 7 - 11 11 - 20 8 - 14 Normal 12 - 16 21 - 29 15 - 20 Dura 17 - 34 30 - 60 21 - 42 Muy dura 35 - 50 61 - 90 43 - 62 • Apague el aparato pulsando el botón Encendido/Apagado. ¡Configuración finalizada! Cuando haya completado este procedimiento, ejecute un programa sin carga. Utilice solamente sal fabricada específicamente para lavavajillas. Cuando haya echado la sal dentro del depósito, el indicador luminoso de RECARGA DE SAL se apagará. Si el depósito de sal no se llena, el ablandador del agua y la resistencia pueden sufrir daños como resultado de la acumulación de incrustaciones de cal. Se recomienda utilizar sal con cualquier tipo de detergente para lavavajillas.

LLENADO DEL DISPENSADOR DEL ABRILLANTADOR El abrillantador facilita el SECADO de la vajilla. El dispensador de abrillantador A se debe rellenar cuando el indicador luminoso ABRILLANTADOR del panel de control se encienda.

1. Abra el dispensador B pulsando y subiendo la lengüeta de la cubierta. 2. Introduzca el abrillantador con cuidado como máximo hasta la última marca (110 ml) de referencia del depósito, evitando que se derrame. Si se derrama, limpie el derrame inmediatamente con un paño seco. 3. Pulse la cubierta hacia abajo hasta que oiga un «clic» para cerrarla. NUNCA eche el abrillantador directamente en la cuba.

AJUSTE DE LA DOSIS DE ABRILLANTADOR Si los resultados del secado no le satisfacen totalmente, puede ajustar la cantidad de abrillantador utilizada. • Encienda el lavavajillas con el botón Encendido/Apagado. • Apáguelo con el botón Encendido/Apagado. • Pulse el botón INICIO/Pausa tres veces, se oirá una señal acústica. • Enciéndalo con el botón Encendido/Apagado. • Tanto el número del nivel de la selección actual como el indicador luminoso del abrillantador parpadean. • Pulse el botón P para seleccionar el nivel del abrillantador y la cantidad que se tenga que suministrar. • Apáguelo con el botón Encendido/Apagado. ¡Configuración finalizada! Si se selecciona el nivel de abrillantador 1, no se suministraráabrillantador. El indicador luminoso de ABRILLANTADOR BAJO no se encenderá si el abrillantador se termina. Se pueden configurar 5 niveles como máximo según el modelo de lavavajillas. Los ajustes de fábrica son específicos para el modelo, siga las instrucciones anteriores para comprobar esto en su máquina. • Si ve manchas azuladas en la vajilla, seleccione un número bajo (2-3). • Si hay gotas de agua o incrustaciones de cal en la vajilla, seleccione un número alto (4-5).

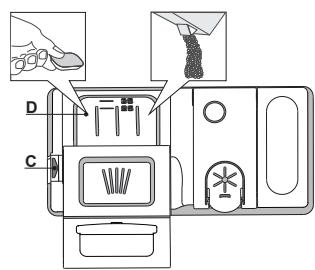

RELLENAR EL DISPENSADOR DE DETERGENTE Para abrir el dispensador de detergente utilice el mecanismo de apertura C. Introduzca el detergente solo en el dispensador D seco. Eche la cantidad de detergente para el prelavado directamente dentro de la cuba. 1. Cuando dosifique el detergente, consulte la información mencionada anteriormente para añadir la cantidad correcta. Dentro del dispensador D hay D indicaciones para ayudarle a dosificar el detergente. C 2. Retire los restos de detergente de los bordes del dispensador y cierre la tapa hasta oír un clic. 3. Cierre la cubierta del dispensador de detergente tirando de este hacia arriba hasta que el mecanismo de cierre quede fijado en su sitio. El dispensador de detergente se abre automáticamente en el momento adecuado según el programa. Si se utilizan detergentes todo en uno, recomendamos usar el botón de PASTILLAS, ya que ajusta el programa de tal modo que siempre se consigan los mejores resultados de lavado y secado. El uso de detergente no diseñado para lavavajillas puede provocar fallos de funcionamiento o daños en el aparato.

Adobe withfile thein"Create Save AsIllustrator command. To Place or open this

4. Lavado y secado rápido

Los datos del programa ECO se miden bajo condiciones de laboratorio de conformidad con la Norma europea EN 60436:2020. Nota para los laboratorios de pruebas: para obtener información detallada sobre las condiciones de la prueba comparativa EN, escribir a la siguiente dirección: dw_test_support@whirlpool.com No es necesario ningún tratamiento previo de la vajilla antes de ninguno de los programas. *) No todas las opciones se pueden utilizar simultáneamente. **) Los valores indicados para los programas distintos al programa Eco son indicativos. El tiempo real puede variar dependiendo de muchos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, la colocación de la carga, las opciones adicionales seleccionadas y la calibración del sensor. La calibración del sensor.puede incrementar la duración del programa hasta 20 min.

DESCRIPCIÓN DE PROGRAMAS Instrucciones sobre la selección de programa de lavado.

1 ECO E programa Eco es adecuado para lavar utensilios con suciedad normal, para este uso es el programa más eficiente en términos de consumo combinado de energía y agua, y se utiliza para valorar el cumplimiento con la legislación de Ecodiseño de la UE.

Para vajilla con suciedad normal con residuos de comida secos. Detecta el nivel de suciedad en la vajilla y ajusta el programa según proceda. Cuando el sensor está detectando el nivel de suciedad, aparece una animación en la pantalla y se actualiza la duración del ciclo.

5 CRISTAL Programa para artículos delicados, que son más sensibles a las temperaturas altas, por ejemplo vasos y tazas.

Programa recomendado para media carga de vajilla poco sucia sin restos de comida secos. No tiene fase de secado.

7 SILENCIOSO Adecuado para hacer funcionar el aparato de noche. Garantiza una limpieza y un secado óptimos con las más bajas emisiones de ruido.

8 PRELAVADO Programa recomendado para vajilla muy sucia, en especial para ollas o sartenes (no se debe utilizar para artículos delicados).

Se utiliza para remojar la vajilla que planea lavar más tarde. Con este programa no se debe utilizar detergente.

4 LAVADO Y SECADO RÁPIDO Notas: Tenga en cuenta que el ciclo Rápido 30’ está destinado a vajilla poco sucia.

Vajilla con suciedad normal. Ciclo diario que garantiza un rendimiento de limpieza y secado óptimos en poco tiempo.

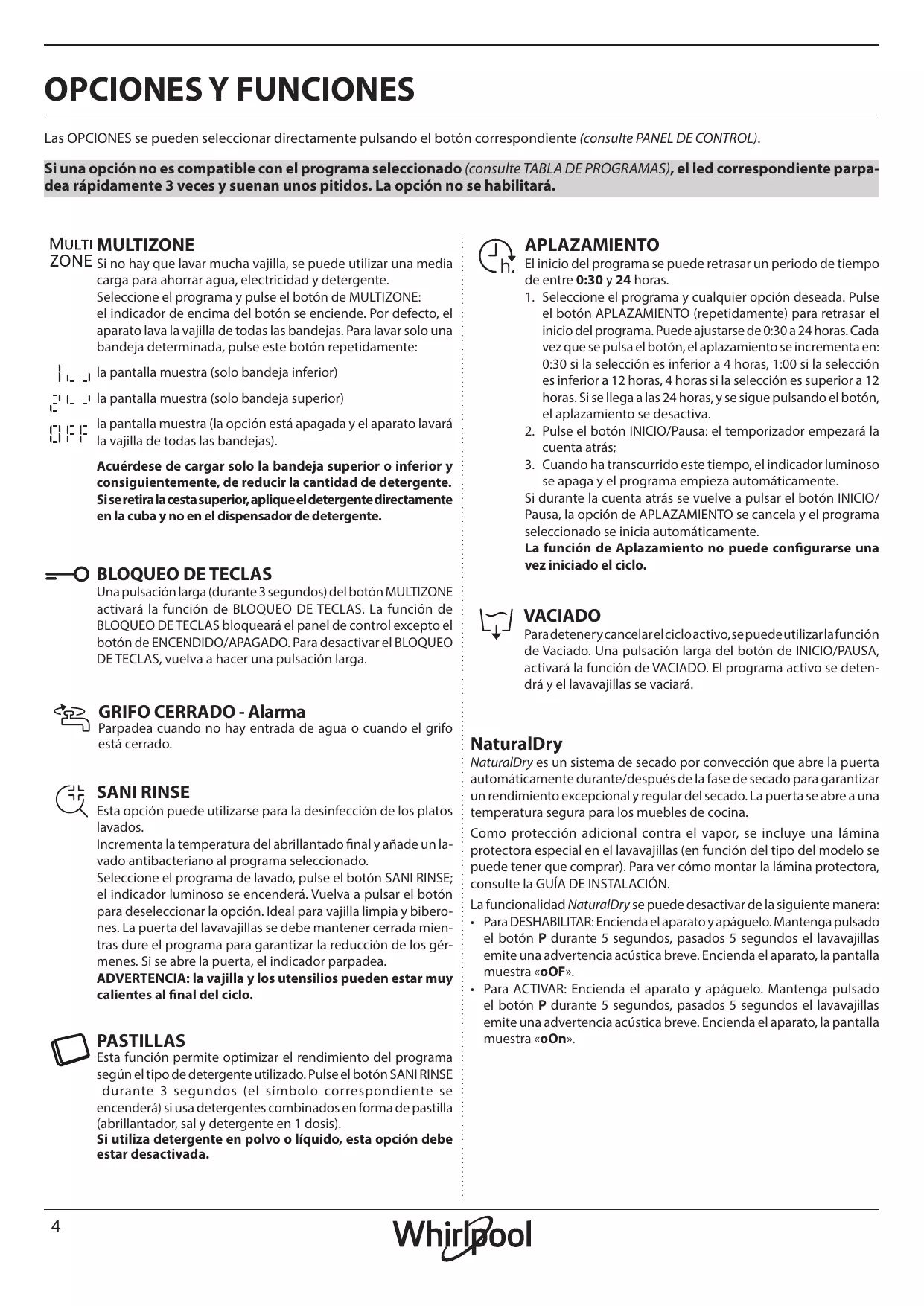

OPCIONES Y FUNCIONES Las OPCIONES se pueden seleccionar directamente pulsando el botón correspondiente (consulte PANEL DE CONTROL).

Si una opción no es compatible con el programa seleccionado (consulte TABLA DE PROGRAMAS), el led correspondiente parpadea rápidamente 3 veces y suenan unos pitidos. La opción no se habilitará.

MULTIZONE Si no hay que lavar mucha vajilla, se puede utilizar una media carga para ahorrar agua, electricidad y detergente. Seleccione el programa y pulse el botón de MULTIZONE: el indicador de encima del botón se enciende. Por defecto, el aparato lava la vajilla de todas las bandejas. Para lavar solo una bandeja determinada, pulse este botón repetidamente: la pantalla muestra (solo bandeja inferior) la pantalla muestra (solo bandeja superior) la pantalla muestra (la opción está apagada y el aparato lavará la vajilla de todas las bandejas). Acuérdese de cargar solo la bandeja superior o inferior y consiguientemente, de reducir la cantidad de detergente. Si se retira la cesta superior, aplique el detergente directamente en la cuba y no en el dispensador de detergente.

BLOQUEO DE TECLAS Una pulsación larga (durante 3 segundos) del botón MULTIZONE activará la función de BLOQUEO DE TECLAS. La función de BLOQUEO DE TECLAS bloqueará el panel de control excepto el botón de ENCENDIDO/APAGADO. Para desactivar el BLOQUEO DE TECLAS, vuelva a hacer una pulsación larga.

APLAZAMIENTO El inicio del programa se puede retrasar un periodo de tiempo de entre 0:30 y 24 horas. 1. Seleccione el programa y cualquier opción deseada. Pulse el botón APLAZAMIENTO (repetidamente) para retrasar el inicio del programa. Puede ajustarse de 0:30 a 24 horas. Cada vez que se pulsa el botón, el aplazamiento se incrementa en: 0:30 si la selección es inferior a 4 horas, 1:00 si la selección es inferior a 12 horas, 4 horas si la selección es superior a 12 horas. Si se llega a las 24 horas, y se sigue pulsando el botón, el aplazamiento se desactiva. 2. Pulse el botón INICIO/Pausa: el temporizador empezará la cuenta atrás; 3. Cuando ha transcurrido este tiempo, el indicador luminoso se apaga y el programa empieza automáticamente. Si durante la cuenta atrás se vuelve a pulsar el botón INICIO/ Pausa, la opción de APLAZAMIENTO se cancela y el programa seleccionado se inicia automáticamente. La función de Aplazamiento no puede configurarse una vez iniciado el ciclo.

VACIADO Para detener y cancelar el ciclo activo, se puede utilizar la función de Vaciado. Una pulsación larga del botón de INICIO/PAUSA, activará la función de VACIADO. El programa activo se detendrá y el lavavajillas se vaciará.

GRIFO CERRADO - Alarma

Parpadea cuando no hay entrada de agua o cuando el grifo está cerrado.

SANI RINSE Esta opción puede utilizarse para la desinfección de los platos lavados. Incrementa la temperatura del abrillantado final y añade un lavado antibacteriano al programa seleccionado. Seleccione el programa de lavado, pulse el botón SANI RINSE; el indicador luminoso se encenderá. Vuelva a pulsar el botón para deseleccionar la opción. Ideal para vajilla limpia y biberones. La puerta del lavavajillas se debe mantener cerrada mientras dure el programa para garantizar la reducción de los gérmenes. Si se abre la puerta, el indicador parpadea. ADVERTENCIA: la vajilla y los utensilios pueden estar muy calientes al final del ciclo.

PASTILLAS Esta función permite optimizar el rendimiento del programa según el tipo de detergente utilizado. Pulse el botón SANI RINSE durante 3 segundos (el símbolo correspondiente se encenderá) si usa detergentes combinados en forma de pastilla (abrillantador, sal y detergente en 1 dosis). Si utiliza detergente en polvo o líquido, esta opción debe estar desactivada.

NaturalDry es un sistema de secado por convección que abre la puerta automáticamente durante/después de la fase de secado para garantizar un rendimiento excepcional y regular del secado. La puerta se abre a una temperatura segura para los muebles de cocina. Como protección adicional contra el vapor, se incluye una lámina protectora especial en el lavavajillas (en función del tipo del modelo se puede tener que comprar). Para ver cómo montar la lámina protectora, consulte la GUÍA DE INSTALACIÓN. La funcionalidad NaturalDry se puede desactivar de la siguiente manera: • Para DESHABILITAR: Encienda el aparato y apáguelo. Mantenga pulsado el botón P durante 5 segundos, pasados 5 segundos el lavavajillas emite una advertencia acústica breve. Encienda el aparato, la pantalla muestra «oOF». • Para ACTIVAR: Encienda el aparato y apáguelo. Mantenga pulsado el botón P durante 5 segundos, pasados 5 segundos el lavavajillas emite una advertencia acústica breve. Encienda el aparato, la pantalla muestra «oOn».

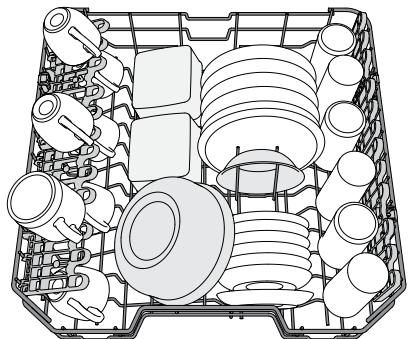

ES LLENADO DEL LAVAVAJILLAS CESTO SUPERIOR Cargue la vajilla delicada y ligera: vasos, tazas, platos, ensaladeras bajas.

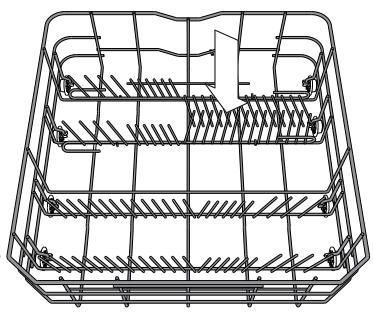

CESTO INFERIOR Para ollas, tapas, platos, ensaladeras, cubertería, etc. Se recomienda colocar las bandejas y tapas grandes en los laterales para evitar interferencias con el brazo aspersor. La bandeja inferior tiene unos soportes desplegables que se pueden utilizar en posición vertical cuando se coloquen platos o en posición horizontal (más baja) para cargar cacerolas y ensaladeras fácilmente.

(ejemplo de carga para la bandeja superior)

AJUSTE DE LA ALTURA DE LA BANDEJA SUPERIOR La altura de la bandeja superior se puede ajustar: posición alta para colocar vajilla voluminosa en el cesto inferior y posición baja para aprovechar al máximo los soportes desplegables creando más espacio hacia arriba y evitando que colisionen con los artículos cargados en la bandeja inferior. La bandeja superior está equipada con un Ajustador de altura de la bandeja superior (véase la figura). Sin presionar las palancas, levántelo simplemente sujetando los laterales de la bandeja, hasta que la bandeja esté estable en su posición superior. Para volver a la posición más baja, pulse las palancas A de los laterales de la bandeja y mueva el cesto hacia abajo. Le recomendamos encarecidamente que no ajuste la altura de la bandeja cuando esté cargada. NUNCA suba o baje el cesto solo de un lado.

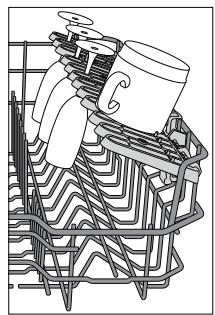

SUJECIONES PLEGABLES CON POSICIÓN AJUSTABLE Las sujeciones plegables laterales se pueden plegar o desplegar para optimizar la disposición de la vajilla en el cesto. Las copas de vino quedan bien aseguradas en las sujeciones plegables insertando el tallo de cada copa en las ranuras correspondientes. Dependiendo del modelo: – para desplegar las sujeciones, deslícelas hacia arriba y gírelas o suéltelas de los cierres y tire de ellas hacia abajo. – para plegar las sujeciones, gírelas y deslícelas hacia abajo o tire de ellas hacia arriba y fíjelas en los cierres.

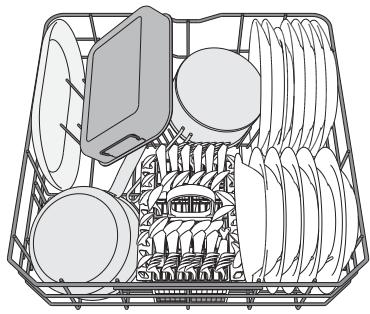

(ejemplo de carga para la bandeja inferior)

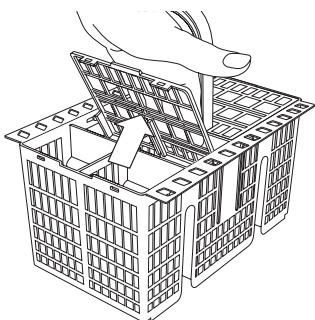

CESTO DE CUBIERTOS Está equipado con rejillas superiores para una mejor colocación de la cuchillería. Solo se tiene que colocar en la parte delantera de la bandeja inferior.

Los cuchillos y otros utensilios con bordes afilados se tienen que colocar en el cesto de cubiertos con las puntas hacia abajo o se deben colocar horizontalmente en los compartimentos desplegables de la bandeja superior.

USO DIARIO 1. 2. 3. 4. 5.

COMPROBACIÓN DE LA CONEXIÓN DE AGUA Compruebe que el lavavajillas esté conectado al suministro de agua y que el grifo esté abiertow. ENCENDIDO DEL LAVAVAJILLAS Pulse el botón Encendido/Apagado CARGA DE LAS BANDEJAS (consulte el LLENADO DEL LAVAVAJILLAS) LLENADO DEL DISPENSADOR DE DETERGENTE ESCOGER EL PROGRAMA Y PERSONALIZAR EL CICLO Seleccione el programa más apropiado según el tipo de vajilla y el nivel de suciedad (consulte DESCRIPCIÓN DE PROGRAMAS) pulsando el botón P. Seleccione las opciones deseadas (consulte las OPCIONES Y FUNCIONES). INICIO Inicie el ciclo de lavado pulsando el botón INICIO/PAUSA. Cuando el programa se inicia se oye un pitido. FINALIZACIÓN DEL CICLO DE LAVADO La finalización del ciclo de lavado se indica con pitidos y la pantalla muestra END. Apague el aparato pulsando el botón Encendido/ Apagado y abra la puerta. Espere unos minutos antes de retirar la vajilla, para evitar quemaduras. Descargue las bandejas, empezando por la inferior.

La máquina se apagará automáticamente durante ciertos periodos largos de inactividad, para minimizar el consumo de electricidad. Si la vajilla está solo ligeramente sucia o si se ha aclarado con agua antes de colocarla en el lavavajillas, le aconsejamos que reduzca la cantidad de detergente utilizada.

MODIFICACIÓN DE UN PROGRAMA EN CURSO Si se ha equivocado al seleccionar el programa, se puede cambiar, siempre que acabe de empezar: mantenga pulsado el botón ENCENDIDO/APAGADO, la máquina se apagará. Vuelva a encender la máquina con el botón ENCENDIDO/APAGADO y seleccione el nuevo ciclo de lavado y cualquier opción deseada; inicie el ciclo pulsando el botón INICIO/PAUSA.

AÑADIR MÁS VAJILLA Abra la puerta sin apagar el aparato (¡cuidado con el vapor CALIENTE!) y ponga la vajilla dentro del lavavajillas. Cierre la puerta y pulse el botón de INICIO/PAUSA y el ciclo se reanudará desde donde se interrumpió.

INTERRUPCIONES ACCIDENTALES Si se abre la puerta durante el ciclo de lavado, o si hay un corte de corriente, el ciclo se detiene. Cuando la puerta se haya cerrado o haya vuelto la corriente, para volver a iniciar el ciclo desde donde se interrumpió, pulse el botón INICIO/PAUSA. Para deshabilitar el MODO DEMO, deben realizarse las siguientes acciones en orden y sin interrupciones. Apague y encienda el aparato de nuevo. Pulse el botón de APLAZAMIENTO hasta que se escuche el timbre. Vuelva a encender el aparato. El indicador„dOF” parpadea y a continuación se apaga.

SUGERENCIAS Y CONSEJOS CONSEJOS Antes de cargar los cestos, elimine todos los residuos de comida de la vajilla y vacíe los vasos. No es necesario aclarar previamente con agua corriente. Coloque la vajilla de tal modo que quede bien sujeta y no se vuelque; y coloque los recipientes con las bocas hacia abajo y las partes cóncavas/ convexas en posición oblicua, permitiendo que el agua llegue a todas las superficies y fluya libremente. Advertencia: tapas, mangos, bandejas y sartenes no deben impedir que los brazos aspersores giren. Coloque cualquier objeto pequeño en el canastillo para cuchillería. La vajilla y los utensilios muy sucios se deberían colocar en la bandeja inferior porque en este sector los aspersores de agua son más resistentes y permiten un rendimiento de lavado superior. Una vez cargado el aparato, asegúrese de que los brazos aspersores puedan girar libremente.

• Vajilla y cubiertos de madera. • Cristalería con adornos delicados, artesanía y vajilla antigua. Los adornos no son resistentes. • Partes de material sintético que no resistan altas temperaturas. • Vajilla de cobre y latón. • Vajilla sucia de ceniza, cera, grasa lubricante o tinta. Los colores de los adornos del cristal y las piezas de aluminio/plata pueden cambiar y descolorarse durante el proceso de lavado. Algunos tipos de vidrios (p. ej. los objetos de cristal) también pueden volverse opacos después de varios ciclos de lavado.

DAÑOS A LA CRISTALERÍA Y A LA VAJILLA

• Utilice solo cristalería y porcelana garantizadas por el fabricante como aptas para lavavajillas. • Utilice un detergente delicado adecuado para la vajilla • Saque la cristalería y la cubertería del lavavajillas inmediatamente después de la finalización del ciclo de lavado.

CONSEJOS SOBRE AHORRO ENERGÉTICO

• Si el lavavajillas doméstico se utiliza siguiendo las instrucciones del fabricante, lavar platos en el lavavajillas suele consumir MENOS ENERGÍA y agua que el lavado a mano. • Para maximizar la eficiencia del lavavajillas, se recomienda iniciar el ciclo de lavado cuando el lavavajillas esté totalmente cargado. Cargar el lavavajillas doméstico hasta la capacidad indicada por el fabricante contribuirá a ahorrar energía y agua. Puede encontrar información sobre la carga correcta de la vajilla en el capítulo CARGA DE LAS CESTAS. En caso de carga parcial, se recomienda utilizar las opciones de lavado específicas si están disponibles (Media carga/ Zone Wash/ Multizonas), llenando solo las cestas seleccionadas. La carga incorrecta o excesiva del lavavajillas puede aumentar el consumo de recursos (como el agua, la energía y el tiempo, así como el nivel de ruido), reduciendo el rendimiento de lavado y de secado. • El preaclarado manual de la vajilla conlleva un mayor consumo de agua y energía y no está recomendado.

HIGIENE Para evitar malos olores y sedimentos que se pueden acumular en el lavavajillas, ejecute un programa a alta temperatura al menos una vez al mes. Utilice una cucharadita de café de detergente y ejecútelo sin carga para limpiar el aparato.

ES CUIDADOS Y MANTENIMIENTO LIMPIEZA DEL CONJUNTO DE FILTRADO Limpie regularmente el conjunto de filtrado para que los filtros no se obturen y para que el agua residual salga libremente. El uso del lavavajillas con los filtros obstruidos o con objetos extraños en el sistema de filtrado o en los aspersores puede provocar fallos de funcionamiento que pueden derivar en una pérdida del rendimiento, un aumento del ruido o un mayor consumo de recursos. El conjunto de filtrado está formado por tres filtros que eliminan los restos de comida del agua de lavado y que hacen recircular el agua. El lavavajillas no se debe usar sin filtros o si el filtro está suelto. Al menos una vez al mes o cada 30 ciclos, revise el conjunto de filtrado y, si es necesario, límpielo a fondo con agua corriente, utilizando un cepillo no metálico y siguiendo estas instrucciones:

LIMPIEZA DE LOS BRAZOS ASPERSORES A veces, los residuos de comida se pueden incrustar en los brazos aspersores y bloquear los orificios por donde sale el agua. Por lo tanto, se recomienda revisar los brazos de vez en cuando y limpiarlos con un pequeño cepillo no metálico.

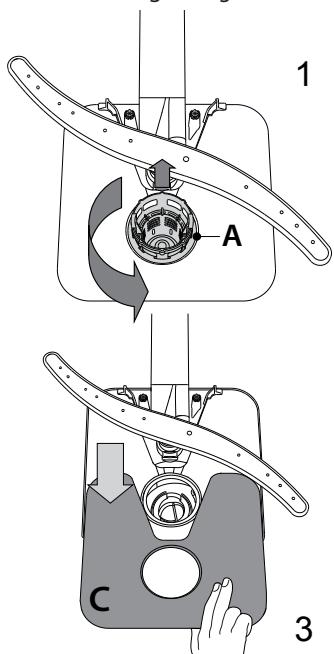

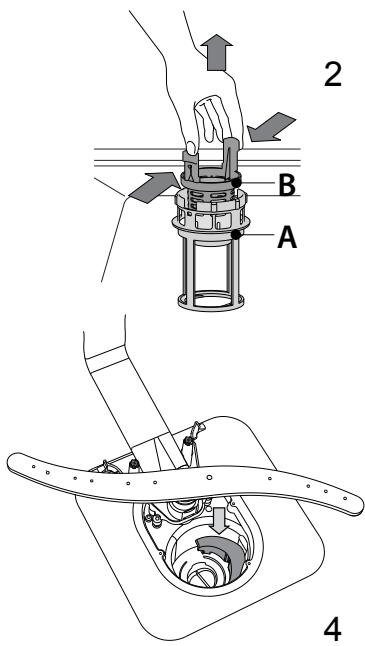

1. Gire el filtro ci líndrico A hacia la izquierda y extráigalo (Fig 1). 2. Extraiga el filtro en forma de saco B ejerciendo una ligera presión en las sujeciones laterales (Fig 2). 3. Extraiga el filtro de placa de acero inoxidable C (Fig 3).

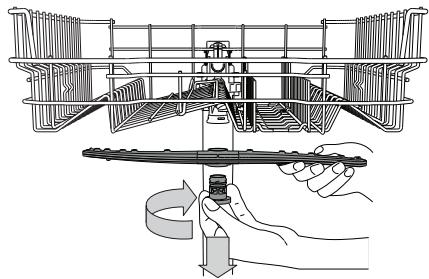

Para extraer el brazo aspersor superior, gire el anillo de cierre de plástico hacia la derecha. El brazo rociador superior se tiene que recolocar de tal modo que el lado con más agujeros mire hacia arriba.

4. Si encuentra objetos extraños (como cristales rotos, porcelana, huesos, semillas, etc.) retírelos con cuidado. 5. Inspeccione la trampilla y retire cualquier resto de comida. NO RETIRE NUNCA la protección de la bomba del ciclo de lavado (detalle negro) (Fig 4).

B A C SISTEMA DE ABLANDAMIENTO DE AGUA El ablandador del agua reduce automáticamente la dureza del agua, evitando así la acumulación de incrustaciones en el calentador y permitiendo también una mayor eficiencia del lavado. Este sistema se regenera con sal, por lo que es necesario rellenar el depósito de sal cuando está vacío. La frecuencia de la regeneración depende del ajuste del nivel de dureza del agua. La regeneración se produce una vez cada 6 ciclos Eco con la dureza del agua ajustada en el nivel 3. El proceso de regeneración comienza en el aclarado final y termina en la fase de secado, antes de que termine el ciclo. • Una regeneración consume: ~3,5 l de agua; • Añade hasta 5 minutos adicionales al ciclo; • Consume menos de 0,005 kWh de energía.

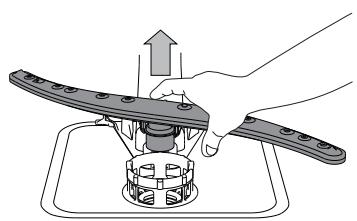

El brazo aspersor inferior se puede desmontar ejerciendo presión hacia arriba.

Una vez limpiados los filtros, recoloque el conjunto de filtrado y encájelo correctamente en su sitio; esto es esencial para garantizar el funcionamiento eficiente del lavavajillas.

LIMPIEZA DE LA MANGUERA DE ENTRADA DE AGUA Si las mangueras del agua son nuevas o no se han utilizado durante un largo periodo de tiempo, deje correr el agua para asegurarse de que estén limpias y libres de impurezas antes de realizar las conexiones necesarias. Si no se toma esta precaución, la entrada de agua se podría bloquear y dañar el lavavajillas.

RESOLUCIÓN DE PROBLEMAS Si su lavavajillas no funciona correctamente, compruebe si el problema se puede resolver revisando la siguiente lista. En caso de errores o problemas, póngase en contacto con nuestro Servicio Postventa, cuyos detalles de contacto puede encontrar en el folleto de la garantía. Las piezas de repuesto estarán disponibles por un período de hasta 7 o hasta 10 años, de acuerdo con los requisitos específicos del Reglamento.

PROBLEMAS El indicador de la sal está encendido El indicador del abrillantador está encendido

CAUSAS POSIBLES SOLUCIONES El depósito de sal está vacío. (Una vez rellenado, el indicador de la sal puede permanecer encendido durante varios ciclos de lavado). El dispensador de abrillantador está vacío. (Una vez rellenado, el indicador del abrillantador puede permanecer encendido durante varios ciclos de lavado). El aparato no está bien enchufado.

Llene el depósito con sal (para obtener más información, consulte la página 2). Ajuste la dureza del agua, consulte la tabla de la página 2.

La puerta del lavavajillas no está bien cerrada. La clavija NaturalDry no está introducida. Se interrumpe el ciclo al abrir la puerta durante > 4 segundos. No responde a las órdenes. La pantalla muestra: Los ledes de F9 o F12 y los de Encendido/apagado e INICIO/Pausa parpadean rápidamente. El ciclo de lavado todavía no ha finalizado.

Empuje fuerte la puerta hasta que oiga el «clic».

El lavavajillas no se pone en marcha o no responde a las órdenes. Apagón.

El lavavajillas no se vacía. La pantalla muestra: Los ledes de F3 y los de Encendido/apagado e INICIO/Pausa parpadean rápidamente. El lavavajillas hace demasiado ruido.

Introduzca el enchufe en la toma. Por razones de seguridad, el lavavajillas no se reiniciará automáticamente cuando se restablezca la alimentación eléctrica. Pulse el botón INICIO/PAUSA para reanudar el ciclo.

Cierre la puerta y pulse INICIO/Pausa.

El tubo de desagüe del fregadero está bloqueado.

Apague el aparato pulsando el botón ENCENDIDO/APAGADO , vuélvalo a encender aproximadamente al cabo de un minuto y reinicie el programa. Si el problema persiste, desenchufe el aparato durante 1 minuto y vuelva a enchufarlo. Espere a que el ciclo de lavado termine. Compruebe que el tubo de desagüe no esté doblado (consulte las INSTRUCCIONES DE INSTALACIÓN). Limpie el tubo de desagüe del fregadero.

El filtro está obturado con restos de comida.

Limpie el filtro (consulte la LIMPIEZA DEL CONJUNTO DE FILTRADO).

Los artículos chocan entre ellos.

Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). El detergente no se ha dosificado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE). Reinicie el lavavajillas pulsando el botón de VACIADO (consulte las OPCIONES Y FUNCIONES) y ejecute un nuevo programa sin detergente. Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS).

El tubo de desagüe está doblado.

Se ha producido una cantidad de espuma excesiva. La vajilla no está limpia. La vajilla no está bien colocada. Los brazos aspersores no pueden girar libremente, obstaculizados por la vajilla. El ciclo de lavado es demasiado suave. Se ha producido una cantidad de espuma excesiva.

El lavavajillas no se llena de agua. a pantalla muestra: Los ledes de o F6 y los de Encendido/apagado e INICIO/Pausa parpadean rápidamente. El lavavajillas finaliza el ciclo de forma prematura. La pantalla muestra: Los ledes de F15 y los de Encendido/apagado e INICIO/Pausa parpadean rápidamente.

Llene el dosificador con abrillantador (para obtener más información, consulte la página 2).

El tapón del compartimento del abrillantador no se ha cerrado correctamente. El filtro está sucio u obturado. No hay sal. No hay entrada de agua o el grifo está cerrado.

Coloque la vajilla correctamente (consulte el LLENADO DEL LAVAVAJILLAS). Seleccione un ciclo de lavado adecuado (consulte la TABLA DE PROGRAMAS). El detergente no se ha dosificado correctamente o no es adecuado para lavavajillas (consulte el LLENADO DEL DISPENSADOR DE DETERGENTE). Compruebe que el tapón del dispensador de abrillantador esté cerrado.

La manguera de entrada está doblada.

Limpie el conjunto de filtrado (consulte CUIDADO Y MANTENIMIENTO). Llene el depósito de sal (consulte el LLENADO DEL DEPÓSITO DE SAL). Compruebe que haya suministro de agua o que el grifo esté abierto. Asegúrese de que la manguera de entrada no esté doblada (consulte INSTALACIÓN) vuelva a programar el lavavajillas y reinicie.

El tamiz de la manguera de entrada está obstruido; hay que limpiarlo.

Una vez comprobado y limpiado, apague y encienda el lavavajillas y reinicie un nuevo programa.

El tubo de desagüe está demasiado bajo o bloquea el sistema de desagüe de la casa.

Compruebe si el extremo del tubo de desagüe está colocado a la altura correcta (consulte INSTALACIÓN).Compruebe si está obstruyendo el sistema de desagüe de la casa e instale una válvula de entrada de aire si es necesario.

Aire en el suministro de agua.

Compruebe que el suministro de agua no tenga fugas o defectos que dejen entrar aire.

Puede consultar los reglamentos, la documentación estándar, así como pedir piezas de repuesto, mediante alguna de las siguientes formas: • Visitando nuestra página web docs.whirlpool.eu y parts-selfservice.whirlpool.com • Usando el código QR • También puede, ponerse en contacto con nuestro Servicio postventa (Consulte el número de teléfono en el folleto de la garantía). Cuando se ponga en contacto con nuestro Servicio Postventa, deberá indicar los códigos que figuran en la placa de características de su producto. La información del modelo puede consultarse a través del código QR de la etiqueta energética. La etiqueta también contiene el identificador del modelo que puede usarse para consultar el portal del registro en https://eprel.ec.europa.eu.
