Tipo de dispositivo	Ventilador eléctrico
Tensión nominal	220 - 240 V
Frecuencia	50 Hz
Potencia	40 W
Índice de flujo de aire	28,85 m³/min
Valor de servicio (SV)	0,80 m³/min/W
Consumo en espera	0,00 W
Nivel de ruido	49,2 dB (A)
Velocidad media del aire	2,75 m/s
Norma de referencia	IEC 60379:1986 (corr. 1992)
Material de la carcasa	Plástico (supuesto)
Tipo de protección	No especificado
Color	Blanco
Peso	No especificado
Dimensiones	No especificadas
Función de apagado en espera	Sí
Uso recomendado	Uso doméstico

Preguntas frecuentes - VT30 PROLINE

¿Cómo puedo instalar el PROLINE VT30?

Para instalar el PROLINE VT30, comience por leer el manual de usuario proporcionado. Asegúrese de tener todas las herramientas necesarias y siga los pasos de instalación, prestando atención a las medidas de seguridad.

El PROLINE VT30 no se enciende, ¿qué debo hacer?

Verifique primero que el dispositivo esté correctamente enchufado. Pruebe el enchufe con otro dispositivo para asegurarse de que funcione. Si el problema persiste, consulte el servicio de atención al cliente.

¿Cómo limpiar el PROLINE VT30?

Para limpiar el PROLINE VT30, desenchufe el dispositivo y use un paño suave ligeramente húmedo. Evite usar productos químicos agresivos que puedan dañar la superficie.

El PROLINE VT30 hace un ruido extraño, ¿qué debo hacer?

Un ruido extraño puede indicar un problema. Verifique si hay objetos extraños bloqueando los ventiladores. Si el ruido persiste, apague el dispositivo y contacte al servicio al cliente.

¿Dónde puedo encontrar piezas de repuesto para el PROLINE VT30?

Las piezas de repuesto para el PROLINE VT30 se pueden pedir al fabricante o a distribuidores autorizados. Consulte el sitio oficial para más información.

¿Cómo ajustar la temperatura en el PROLINE VT30?

Para ajustar la temperatura, use el panel de control ubicado en la parte frontal del dispositivo. Siga las instrucciones del manual para seleccionar la temperatura deseada.

El PROLINE VT30 no calienta correctamente, ¿qué debo hacer?

Asegúrese de que los ajustes de temperatura sean correctos. También verifique el nivel de agua o combustible, según el tipo de dispositivo. Si el problema persiste, contacte al soporte técnico.

¿Cómo reiniciar el PROLINE VT30?

Para reiniciar el PROLINE VT30, desenchufe el dispositivo durante unos minutos y luego vuelva a enchufarlo. Esto puede ayudar a resolver algunos problemas técnicos.

MANUAL DE USUARIO VT30 PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être

effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

En ce qui concerne la méthode du nettoyage, reférez-vous à la section "NETTOYAGE ET ENTRETIEN" en page FR-12.

Avertissement ! ÀpRES l'assemblage, il est strictement interdit d'enlever les grilles de protection lors de l'entretien ou du nettoyage.

N'utilisez jamais le ventilateur sans les grilles en place.

En ce qui concerne les informations détaillées sur l'assemblage et la façon de fixer le ventilateur avec des vis, reférez-vous dans la section "ASSEMBLAGE".

Une fois que le ventilateur est assemblé, il n'est plus possible de démonter les grilles.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

• L'appareil doit toujours reposer sur une surface stable lorsqu'il fonctionne.
• Afin d'éviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, rideaux, nappes ou habits amples.
• Ne faites pas fonctionner le ventilateur à proximé d'une fenêtre recouverte de buée.
• Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs.
• Ne faites pas fonctionner le ventilateur dans une piece ou des liquides inflammables sont utilisés ou stockés.
• Débranchetz toujours le ventilateur de la prise secteur après usage.
• Éteignez et débranchez le ventilateur de la source d'alimentation avant de le déplacer et avant de le nettoyer.

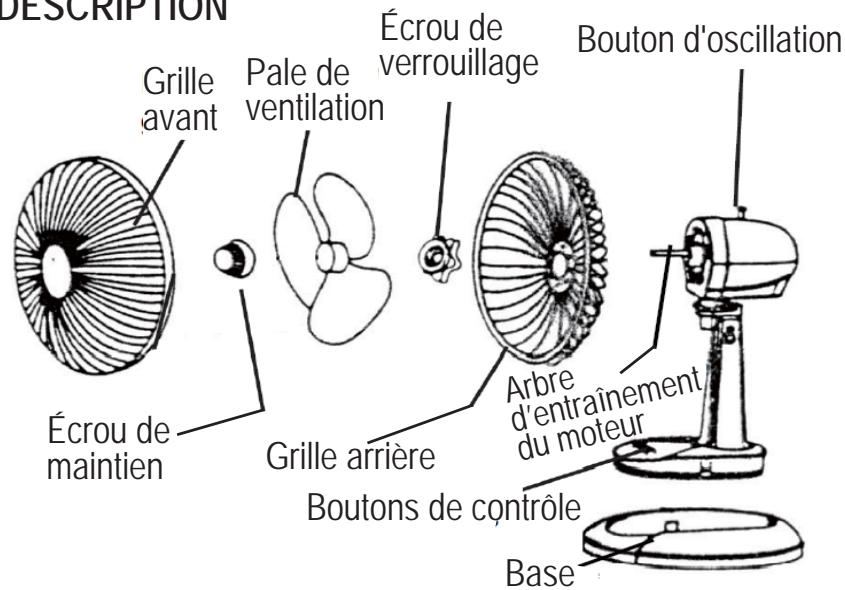

DESCRIPTION

ASSEMBLAGE

ATTENTION :

NE BRANCHEZ PAS le cable d'alimentation du ventilateur avant que l'appareil ne soit entierrickement assemblé. Le ventilateur ne doit enaucun cas être utilisé si la pale de ventilation est fendue ou abimée.

Assemblage de la base

1. Faites passer le cable d'alimentation à travers le trou de la base.
2. Insérez le boîtier du ventilateur dans le trou de la base et appuyez dessus jusqu'à ce qu'il s'enclenché dans la base.
3. Fixez la base au boitier du ventilateur en vissant les trois vis.

Assemblage de la grille arrête

Dévissez l'écrou de maintain en l'arbre d'entrainment du moteur en le tournant dans le sens des aiguilles d'une montre.

Dévissez l'écrou de verrouillage du moteur en le tournant dans les sens contraire des aiguilles d'une montre.

Placez la grille arrête sur le boîtier du moteur en positionnant la poignée de la grille arrête vers le haut.

Insérez l'écrou de verrouillage et vissez-le dans le sens des aiguilles d'une montre pour fixer la grille arrière.

Écrou de verrouillage

Assemblage de la pale de ventilation

Faites glisser la pale sur l'arbre d'entrainement du moteur en veillant a complètement insérer l'arbre du moteur dans la rainure de la pale.

Écrou de maintainen

Vissez l'écrou de maintien en le tournant dans le sens contraire des aiguilles d'une montre pour fixer la pale du ventilateur à l'arbre d'entrainment du moteur.

Assemblage de la grille avant

Dévissez la petite vis de sécurité et l'écrou de fixation de la grille avant Attention!

Le crochet de la grille avant doit être place en haut.

Alignez les trous des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

FONCTIONNEMENT

1. Placez le ventilateur sur une surface plane et stable.
2. Branchez le cable d'alimentation du ventilateur à une prise électrique murale.
3. Appuyez sur le bouton de contrôle 1, 2 ou 3 pour selectionner la vitesse de ventilation désirée. Pour éteindre le ventilateur, positionné le bouton de contrôle de la vitesse sur 0.

1. Pour que le ventilateur oscille latéralement, appuyez sur le bouton d'oscillation situé en haut du boîtier du moteur.

Pour arrêter les oscillations du ventilateur, relevez le bouton d'oscillation.

1. Réglage d'inclinaison

Tenez fermement la base du ventilateur, puis tournez le bouton de réglage d'inclinaison de la tête du ventilateur pour ajuster la direction du flux d'air selon vos besoin ; enfin, resserrez le bouton.

NETTOYAGE ET ENTRETIEN

Débranchez toujours le ventilateur de la prise secteur avant de le nettoyer.

Une fois que le ventilateur est assemblé, il est interdit de démonter les grilles lors du nettoyage.

Nettoyez le ventilateur avec un chiffon légarement humidifié, puis séchez-le.

N'immergez pas le boitier du moteur dans de l'eau ni dansaucun autre liquide.

N'utilise pas de nettoyant chimique ou abrasif.

SPECIFICATIONS

Caracteristiques nominales: 220-240V~ 50Hz 40W

Débit d'air maximal (F):	28,86 m3/min
Valeur de service (SV):	0,80 (m3/min)/W
Consommation en veille (PSB):	0,00 W
Niveau de puissance acoustique du ventilateur(LWA):	49,2 dB(A)
Vitesse maximale de l'air (c):	2,75 mètres/sec
Norme de mesure de la valeur de service:	IEC 60879: 1986 (corr. 1992)

Nous nous excusons pour tout inconvenient cause par des incohérences mineures du manuel d'instructions, pouvant survenir en raison de l'amélioration et du développement du produit.
