ZHI612G - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZHI612G
Uso previsto	Doméstico, eliminación de olores de cocina
Distancia de seguridad mínima (placa de cocción)	650 mm (seguir instrucciones de la placa de cocción si especifica más)
Diámetro mínimo del conducto de evacuación	120 mm
Clase eléctrica	I (toma de tierra requerida)
Alimentación	230 V / 50 Hz (verificar placa de características)
Tipo de control	Interruptores mecánicos (iluminación, motor, velocidades)
Velocidades del motor	3 velocidades (1 silenciosa, 2 media, 3 máxima)
Iluminación	Sí, interruptor dedicado
Filtro de grasas	No lavable, reemplazar cada 2 meses (modelo H)
Filtro de carbón activo	No lavable, reemplazar cada 4 meses (o más a menudo si uso intenso)
Limpieza exterior	Paño húmedo y detergente líquido neutro
Instrucciones de seguridad	No flamear debajo de la campana, vigilar las freidoras, apagar antes del mantenimiento
Compatibilidad de evacuación	No conectar a conductos de humo de aparatos de combustión
Presión negativa máxima	0,04 mbar (en uso con aparatos no eléctricos)

Preguntas frecuentes - ZHI612G ZANUSSI

¿Cuál es la distancia de seguridad entre la campana y la cocina?

La distancia mínima es de 650 mm. Verifique también las instrucciones de su placa de cocción, ya que algunas pueden requerir una distancia mayor.

¿Cómo limpiar la campana ZHI612G?

Use un paño húmedo con un detergente líquido neutro. Nunca use productos abrasivos ni disolventes. Antes de limpiar, apague y desenchufe el aparato.

¿Cuándo hay que reemplazar los filtros?

El filtro de grasas (tipo H) debe reemplazarse cada 2 meses. El filtro de carbón debe reemplazarse cada 4 meses, o más a menudo en caso de uso intensivo. Estos filtros no son lavables.

¿Cómo instalar la campana correctamente?

Asegúrese de que se respete la distancia de seguridad, que el conducto de evacuación tenga un diámetro mínimo de 120 mm, y que la instalación eléctrica cuente con una toma de tierra (clase I). Use un interruptor bipolar con una apertura de al menos 3 mm.

¿Puedo usar la campana con una cocina a gas?

Sí, pero asegúrese de que la habitación esté suficientemente ventilada para evitar el retorno de gases de combustión. La presión negativa no debe superar 0,04 mbar. Nunca conecte la campana al conducto de chimenea del aparato a gas.

¿Qué hacer si la campana no funciona?

Primero verifique que el aparato esté bien enchufado y que el fusible no se haya fundido. También controle que los interruptores estén en la posición correcta. Si el problema persiste, contacte al servicio postventa autorizado.

La campana hace ruido, ¿es normal?

Un ligero ruido es normal, especialmente a velocidad máxima. Si el ruido se vuelve excesivo, verifique que el conducto de evacuación no esté obstruido y que los filtros estén limpios. Un filtro sucio puede aumentar el ruido.

¿Puedo lavar el filtro de carbón?

No, el filtro de carbón activo no se puede lavar ni regenerar. Debe ser reemplazado aproximadamente cada 4 meses.

¿Qué tipo de bombilla usar para la iluminación?

El manual no especifica el tipo de bombilla. Consulte la placa de características dentro de la campana o comuníquese con el fabricante. En general, se trata de bombillas LED o halógenas específicas.

¿Es seguro dejar la campana encendida sin supervisión?

No se recomienda dejar la campana encendida sin supervisión, especialmente si cocina con aceite caliente. Vigile siempre las freidoras y nunca flamee debajo de la campana.

MANUAL DE USUARIO ZHI612G ZANUSSI

ES Consejos y sugerencias

• Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.
• El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.
• La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).
• Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.
• Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.
• No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).
• Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por

ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

• El aire no se debe descargar a través del tubo flexible que se utiliza para la aspiración de humos de equipos alimentados por gas u otros combustibles (no usar con dispositivos que descargan solamente el aire en el local).
• En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.
• Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.
• Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo

con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica.

Asegúrese de que los niños

no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.

• Este equipo no está diseñado para su uso por personas (incluyendo a niños) con disminución psico física sensorial o falta de experiencia y conocimiento, a menos que se les haya supervisado o instruido por una persona responsable de su seguridad.
• ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

- El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

to de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.

• Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).
• “Existe el riesgo de incendio si la limpieza no se realiza conforme a las instrucciones”.

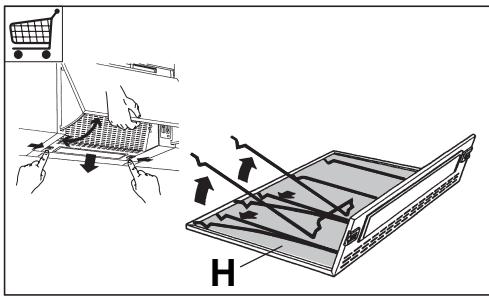

- No se pueden lavar ni regenerar y por lo tanto se deben cambiar cada dos meses o con mayor frecuencia si el uso del grupo es particularmente frecuente (H).

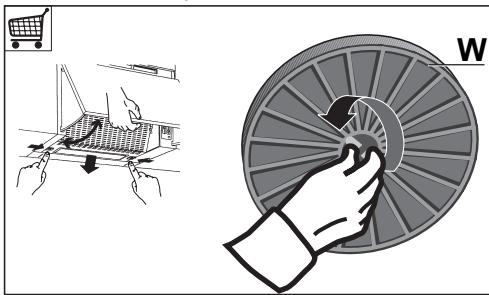

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

Mandos

L	Luces	Enciende y apaga la instalación de iluminación.
M	Motor	Enciende y apaga el motor de aspiración.
V	Velocidad	1. Velocidad mínima, indicada para un recambio de aire continuo muy silencioso, en presencia de pocos vapores de cocción.2. Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.3. Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.
4	Micro	Microinterruptor accionado por el movimiento de la visiera, comanda el encendido y apagado en las condiciones establecidas anteriormente por el quadro de mandos.
5	Led	Indica que el motor de aspiración está encendido.

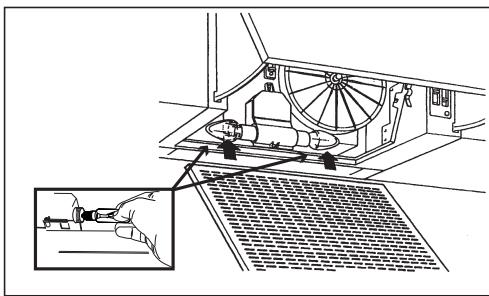

Iluminación

Lámpara	Consumo de energía (W)	Casquillo	Voltaje (V)	Dimensión (mm)	Código ILCOS
[1205]	4	E14	220 – 240	107 x 37	DRBB/F-4-220-240-E14-35/100
